低压配电系统中常用的型式有:IT系统、TT 系统、TN系统,下面我们做分别介绍。
一、IT型必须说明:(略)二、TT型必须说明:《农村低压电力技术规程》DL/T499-2001中规范:3.4.5 采用TT系统时应满足的要求:1、采用TT系统,除变压器低压侧中性点直接接地外,中性线不得再行接地,且应保持与相线(火线)同等的绝缘水平。
2、为了防止中性线的机械断线,其截面积应满足以下要求:相线的截面积S:S≤16平方毫米中性线截面积S0:S0=S(与相线一样)相线的截面积S:16<S≤35平方毫米中性线截面积S0:S0=16相线的截面积S:S>35平方毫米中性线截面积S0:S0=S/2(相线的一半)3、电源进线开关应隔离(能断开)中性线,漏电保护器必须隔离(能断开)中性线。
4、必须实施剩余电流保护(即必须安装漏电保护开关),包括:(1)剩余电流总保护、剩余电流中级保护(必要时),其动作电流应满足:剩余电流总保护和是及时切除低压电网主干线和分支线路上断线接地等产生较大剩余电流的故障。
剩余电流总保护器的动作电流整定:总保护整定剩余电流较小的电网非阴雨季节为50mA 阴雨季节为200mA剩余电流较大的电网非阴雨季节为100mA 阴雨季节为300mA(2)剩余电流末级保护剩余电流中末级保护装于用户受电端(即终端用户,例如家庭用电,或某台用电设备),其保护范围是防止用户内部绝缘破坏,发生人身间接接触触电等而产生的剩余电流所造成的事故。
对直接接触触电,仅作为基本保护措施的附加保护。
剩余电流中末级保护应满足以下条件:Re×Iop≤Ulim式中:Re—受电设备外露可导电部分的接地电阻(Ω)Ulim—安全电压极限(正常情况下可按50V交流有效值考虑)Iop—剩余电流保护器的动作电流(A)Iop整定值:≤30mA5、配电变压器低压侧及出线回路,均应装设过电流保护,包括:短路保护和过负荷保护。
6、PEE线的作用:当设备发生漏电时,漏电电流可以通过大地回流到变压器的中性点,可以降低带点的设备外壳电压,降低人触及设备外壳被电击的危险程度。

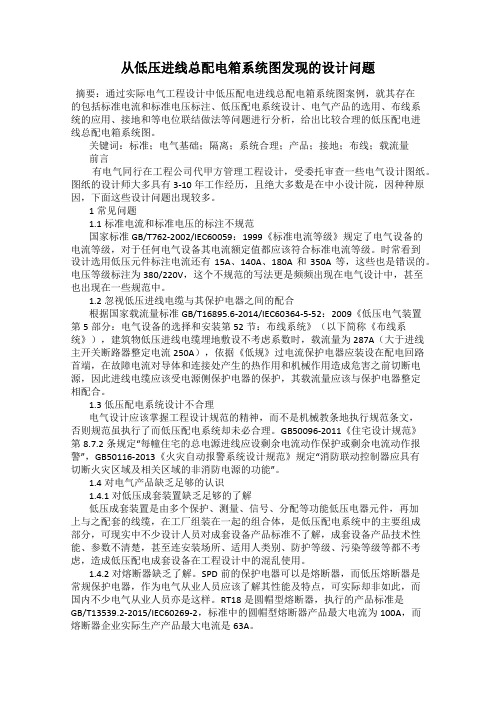

从低压进线总配电箱系统图发现的设计问题摘要:通过实际电气工程设计中低压配电进线总配电箱系统图案例,就其存在的包括标准电流和标准电压标注、低压配电系统设计、电气产品的选用、布线系统的应用、接地和等电位联结做法等问题进行分析,给出比较合理的低压配电进线总配电箱系统图。
关键词:标准;电气基础;隔离;系统合理;产品;接地;布线;载流量前言有电气同行在工程公司代甲方管理工程设计,受委托审查一些电气设计图纸。
图纸的设计师大多具有3-10年工作经历,且绝大多数是在中小设计院,因种种原因,下面这些设计问题出现较多。
1常见问题1.1标准电流和标准电压的标注不规范国家标准GB/T762-2002/IEC60059:1999《标准电流等级》规定了电气设备的电流等级,对于任何电气设备其电流额定值都应该符合标准电流等级。
时常看到设计选用低压元件标注电流还有15A、140A、180A和350A等,这些也是错误的。
电压等级标注为380/220V,这个不规范的写法更是频频出现在电气设计中,甚至也出现在一些规范中。
1.2忽视低压进线电缆与其保护电器之间的配合根据国家载流量标准GB/T16895.6-2014/IEC60364-5-52:2009《低压电气装置第5部分:电气设备的选择和安装第52节:布线系统》(以下简称《布线系统》),建筑物低压进线电缆埋地敷设不考虑系数时,载流量为287A(大于进线主开关断路器整定电流250A),依据《低规》过电流保护电器应装设在配电回路首端,在故障电流对导体和连接处产生的热作用和机械作用造成危害之前切断电源,因此进线电缆应该受电源侧保护电器的保护,其载流量应该与保护电器整定相配合。
1.3低压配电系统设计不合理电气设计应该掌握工程设计规范的精神,而不是机械教条地执行规范条文,否则规范虽执行了而低压配电系统却未必合理。
GB50096-2011《住宅设计规范》第8.7.2条规定“每幢住宅的总电源进线应设剩余电流动作保护或剩余电流动作报警”,GB50116-2013《火灾自动报警系统设计规范》规定“消防联动控制器应具有切断火灾区域及相关区域的非消防电源的功能”。
贵州电网公司10千伏及以下配电网工程施工设计(含初步设计方案)内容深度规定(修订稿)贵州电网公司2011年1月贵阳前言为规范贵州电网公司10千伏配电网工程施工设计(含初步设计方案)工作的内容和深度,满足项目在实施中有近期实用、远近同筹、合理、经济、可行的原则,提高电网项目建设投资效益,为工程项目顺利开展提供基础,特制定本规定。
本规定由贵州电网公司电网建设管理中心提出、归口并负责解释。
本规定由下列人员编审:批准:审定:审核:主要起草人:2习水县土城变~民化变35KV线路工程可研2010.1总则1.1 适用范围:本规定适用于贵州电网系统内10千伏及以下配电网工程项目的施工设计(含初步设计方案)工作。
1.1.1 10千伏及以下配电网工程项目:包括中、低压的变、配电装置及中、低压线路的配网主体及附属设施(含附件)工程。
配电网中压:10kV;配电网低压:1.27kV 及以下。
1.1.2 10千伏及以下配电线路工程:包括10千伏及以下架空配电线路和电力电缆线路,及其在线路中的户外式柱上配电变压器和台变、柱上分断开关(含跌落式熔断器)、柱上式电容无功补偿器、柱上式计量装置及柱上配电变压器控制保护装置。
1.1.3 10千伏及以下变、配电站:指10千伏开关站(环网柜)、变电站(箱变)及其配套的户内式电容无功补偿、通讯及二次保护(综合自动化)装置。
1.1.4 10千伏及以下配电网工程项目的设计含土建、结构、电气三大部分的设计。
1.2 10千伏及以下配电网工程立项依据:1.2.1 应以各级审定的电网规划为依据,必须贯彻国家的技术政策和产业政策。
1.2.2 项目符合投资来源的规定,符合现行的投资对象项目,经各级确立的建设项目。
1.2.3 具有费省效宏、各级确认公众利益的项目。
设计文件应遵守国家及其有关部门颁发的设计规范和审批办法的规定。
1.3 施工设计(含初步设计方案)工作。
必须贯彻国家的技术政策和产业政策,执行有关专业的设计规程和规定,本着技术上科学、经济上合理、投资项目规范可行的原则,推进技术进步,控制工程造价。
借助EXCEL优化设计变配电室低压系统图摘要:本文主要针对变配电系统图中负荷计算,断路器及导体选型等数据编入EXCEL,并将数据导入模块化CAD图中。
将传统EXCEL电气变电所计算书和CAD变配电室系统图充分融合,提升效率和可靠性。
关键词:低压配电系统图;EXCEL;建筑电气设计;前言:随着经济的不断发展,建筑规模的不断扩大,新建筑群越来越多,建筑电气设计图纸量越来越多,传统用CAD进行低压配电系统设计人工计算量较大,且容易出错。
本文采用EXCEL计算书与CAD数据联动设计,大大提高了低压配电系统图设计效率,而且准确可靠都相应提高。
1 10/0.4KV变配电系统CAD设计1.1 10/0.4KV变配电系统模块化组成10/0.4KV变配电系统对单台变压器来说由变压器、进线柜、补偿柜、联络柜、馈线柜、双切柜等组成。
对低压配电柜来讲,主要包含以下设备参数:低压0.4KV母线,开关柜型号,测量仪表型号,断路器型号,导体规格等等。
将以上设备进行模块化归类,见下图:1.2 负荷计算采用需要系数法负荷计算,依据《工业与民用供配电设计手册》,配电干线或车间变配电站的有功功率:(公式1.2.1)无功功率:(公式1.2.2)1.3 断路器选择依据《低压配电设计规范》GB 50054-2011及《通用用电设备配电设计规范》GB 50055-2011配电线路应装设短路保护和过负荷保护。
包含以下几个方面:过负荷保护:(公式1.3.1)即:回路计算电流小于等于断路器整定电流小于等于电缆载流量。
躲过尖峰电流:瞬时过电流脱扣器的整定电流应取电动机起动电流周期分量最大有效值的2倍~2.5倍。
短路保护电器为断路器时,被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。
断路器短路分断能力应大于预期短路电流。
断路器上下级应有选择性1.4 电缆选择依据《建筑设计防火规范》GB50016-2014及《民用建筑电气设计规范》JGJ16-2008等规范要求:消防干线及分支干线共用电缆沟和电缆井时,应采用矿物绝缘电缆。
低压配电系统原理图
低压配电系统是现代化建筑中常见的电力供应系统之一,其主要功能是将变压器供电的高压电能转化为适合建筑用电的低压电能,并将其分配给各个终端设备。
低压配电系统的原理图如下所示:
____________
| | _______
| | | |
主变压器——| 高压侧 |——导线———————| 入户箱 | | | | |
| | | |———配电箱
|____________| |_______|
在此原理图中,主变压器(变压器供电的高压侧)通过导线与低压配电系统的高压侧连接。
高压侧的入户箱将高压电能转化为低压电能,并通过导线将其传输到各个配电箱。
配电箱是低压配电系统的重要组成部分,其作用是将低压电能分配给不同的终端设备。
配电箱内部设有多条回路,每条回路连接到不同的终端设备。
配电箱内还设有保护装置,如漏电保护器、断路器等,以确保电能供应的安全和稳定。
通过这样的低压配电系统,建筑中的各个终端设备可以得到稳定可靠的电能供应。
同时,低压配电系统还可以根据建筑的实际需要进行灵活的布局和调整,以满足不同用电设备的要求。
任务二绘制简单的低压配电网络图任务描述:绘制简单的低压配电网络图任务分析:低压配电的工作原理低压配电是在电厂发电后,经升压变压器升压后,将电能输送至高压变电所。
再由高压变电所中的降压变压器将高电压转化为低电压输送至低压配电所后由低压配电所向各级低压用电设备输送电能。
相关知识:一、低压配电系统图某综合医院低压配电系统的主接线图,如图1-3所示。
图1-3 综合医院配电系统的主接线图1、低压配电系统图低压配电系统图就是用电设备供电主回路图,表示每个设备是如何供电的。
将供电线路上的所有低压元器件的连接用单线画出来构成一副电力系统图就是低压配电系统图。
2、低压配电系统图的作用低压配电系统图表达电气设备间的电气连接关系,将一次接线以规定的设备文字符号和图形符号绘制的图线总称。
二、电力系统的额定电压电力系统中的所有电气设备都是在一定的电压和频率下工作的。
频率和电压是衡量电能质量和供电可靠性的两个重要指标。
电气设备在其额定电压和额定频率下工作时,其综合的经济效果最好。
1、电力线路的额定电压电力线路额定电压等级是国家根据回民经济发展的需要及电力工业的水平,经全面技术经济分析后确定的。
它是确定各类用电设备额定电压的基本依据。
2、用电设备的额定电压由于用电设备运行时,电力线路上要有负荷电流流过,因而在电力线路上引起电压损耗,造成电力线路上各点电压略有不同,如图1-4的虚线所示。
但成批生产的用电设备其额定电压不可能按使用地点的实际电压来制造,只能按线路首来制造。
所以,规定用电设备端与末端的平均电压,即电力线路的额定电压UN的额定电压与同级电力线路的额定电压是相等的。
图1-4 用电设备和发电机的额定电压3、发电机的额定电压由于电力线路允许的电压损耗为士5%,即整个线路允许有10%的电压损耗。
因此,为了维持线路首瑞与末端平均电压的额定位,线路首端(电源端)电压应比线路额定电压高5%,线路末端的电压则比线路额定电压低5%,如图1-4所示。
