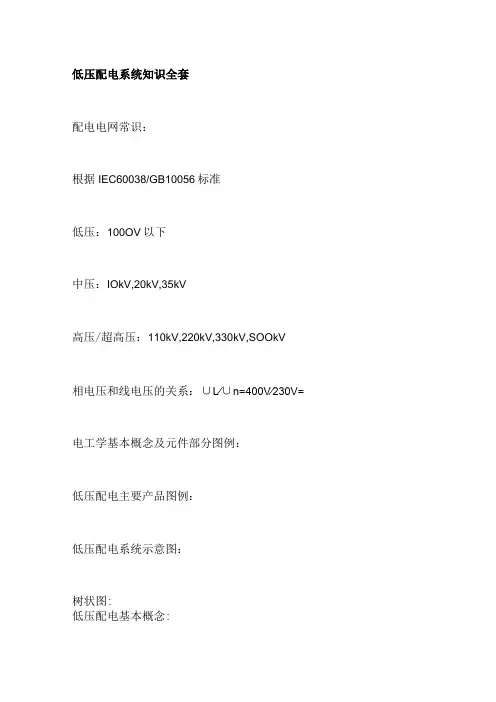

低压配电系统知识全套

低压配电系统知识全套

低压配电系统知识全套配电电网常识：根据IEC60038/GB10056标准低压：100OV以下中压：IOkV,20kV,35kV高压/超高压：110kV,220kV,330kV,SOOkV相电压和线电压的关系：∪L∕∪n=400V∕230V=电工学基本概念及元件部分图例：低压配电主要产品图例：低压配电系统示意图：树状图:低压配电基本概念:额定电压：电气设备正常情况下的工作电压-UelOOOV以下电气设备的额定电压等级分为：直流：1.5,2,3,6,12,24,36,48,60,72,110,220,400,440,800,1000V；单相：6,12,24,36,42,100,127,220V；三相：36,42,100,127,220/380,380/660,1140(1200)V;额定频率：额定条件下正弦电路中正弦量每秒钟变化的次数称为频率f(Hz)；我国电网标准频率是50Hz,美国、日本采用60Hz；额定电流：额定电压额定频率下，达到额定功率的电流-Ie。

正弦交流电路中的电流是有效值(均方根值)。

低压配电产品的各种电压：Ue：额定工作电压220V/380V；∪C:额定控制电路电压（实际运行电压）；Us：额定控制电源电压230V/400V；Uimp：额定冲击耐受电压；Ur：分断后电压；Ui：额定绝缘电压；低压配电产品的各类电流：In：额定电流；1b：工作电流（实际运行电流）；lr：整定电流；lz：电缆允许电流；Ice：短路故障电流;Icn：极限短路分断能力;les：运行短路分断能力；低压配电基本常识：电压：两点之间的电位差短路：单相短路两相短路三相短路过载：线路所带负荷容量超过了线路的设计容量在电气上无损的电路中发生的过电流电能质量:电压：偏差允许值范围±7%（IoKV三相线路）频率：偏差允许值范围±0∙2Hz波形：正弦曲线（电压谐波含有率）正弦交流电路中的常用名词：频率与周期周期T：正弦量变化一次所需的时间（秒）频率f：IS内正弦量变化的次数f=l∕T幅值与有效值：正弦量任一瞬间的值为瞬时值,瞬时值幅值：正弦量任一瞬间的值为瞬时值i,u,瞬时值中的最大值为幅值Im z Um有效值I,U：正弦交流电网值功率与功率因数：瞬时功率、有功功率、无功功率、视在功率。

低压配电系统示意图和培训重点

低压配电系统示意图和培训重点

配电
➢配电母线（垂直母线）：
母线
框架单元内的一条母线，它连接在主母线上，并由它 向出线单元供电
2.1.10 母线的基本要素：
➢母线的额定电流及规格(母线的载流量及横截面)
➢母线的额定短时耐受电流Icw及额定峰值耐受电流Ipk Icw: 母线在规定的试验条件下,能安全承载的短时电流的 方均根值(通常为1秒) Ipk: 母线在规定的试验条件下,能安全承载的峰值电流 Ipk=2.2 Icw
因此，TN-C、TN-S系统都是三相四线制系统 （或单相二线制系统）；TT系统可能是三相三线 制系统（无中性线）或三相四线制系统（有中性 线）。
相电压与线电压？
第2节 低压配电设备
2.1 低压配电柜
定义： 低压配电屏又叫
开关屏或配电柜它是将低压 电路所需的开关设备、测量 仪表、保护装置和辅助设备 等，按一定的接线方案安装 在金属柜内构成的一种组合 式电气设备，用以进行控制、 保护、计量、分配和监视等。 适用于发电厂、变电所、厂 矿企业中作为额定工作电压 不超过380V低压配电系统 中的动力、配电、照明配电 之用。
市域外电源进线
低压电网城市发 在电厂电力系统中的位置 ～220kV 公用~或用户专2用20kV环 1式0主 22/网 00k架 V.4kV变配22电0kV 所二次侧，
即为低20k压V 配电系统，也有少量35/0.4KV情况送。电网（主网架）
枢纽变电所
枢纽电源变电所
220kV
110kV
110kV
110kV
2.1.2 低压配电柜的三大重要标准：
GB7251.1 《低压成套开关设备和控制设备》 第一部分：型式试验和部分型式试验成套设备
IEC60439.1 《低压成套开关设备和控制设备》 第一部分：型式试验和部分型式试验成套设备

低压配电的常用形式

低压配电的常用形式
的，只是在变压器处汇合，俗称三相五线制。
TN-C系统：是指在整个系统中，中性线与保护线是合一的，称为PEN线，
即保护接零系统，俗称三相四线制。
动投入到逆变侧，电池组的电能通过逆变器向负载供应交流电。 UPS主要为计算机等电子设备提供不间断的电力供应。
UPS工作原理图
UPS和EPS系统
EPS全称为紧急电力供给，是
一种允许短时电源中断的应急电源装 置，主要作为高层建筑中的应急照明、 消防设施以及特别重要负荷的备用电 源。
EPS和UPS主要区别：
级450/750V。
聚氯乙烯绝缘电缆：VV、VLV、VV22、VLV22。电压有0.6KV~110KV等多种。 交联聚乙烯绝缘电缆：YJV、YJLV、YJV22、YJLV22等.
控制电缆：KVV、KVV22、KVVP、KYJV等，主要用于电器间的电路连接与控制。 阻燃电缆、耐火电缆：ZR、NH
BV
BVR、BVVB
浪涌保护器（避雷器）：作用是把窜入电力线、信号传输线的雷电流泄入
大地，保护设备不受冲击。源自建筑接地系统● 建筑低压配电系统的接地形式有：
TN、TT、IT三种接地形式。
民用建筑常用的接地系统为TN系统，分为TN-S 、TN-C、TN-C-S三种形式。
TN-S系统：是指在整个系统中，中性线（N线）和保护线（PE线）是分开
高压配电设备的组成
● 高压配电的主要设备有：
1、进线隔离柜：即内置高压隔离开关，保证高压电器及装置在检修工作 时的安全。 2、高压进线柜：即内置高压断路器，主要是分断、闭合电路，有继电保 护功能。 3、压变柜：即内置电压互感器，是将10kV电压变换成100V,提供仪表和 二次控制回路的操作电源。 4、计量柜：即内置电压互感器、电流互感器，电能计量表等，计量电能 消耗量。 5、馈电柜：即出线柜，配电至变压器。 6、联络柜：即操纵两路高压母线的联通或断开。 7、直流屏：即把交流电源转化为直流电源为高压设备和二次回路提供操 作、测量、保护用的直流电源。

低压配电基础知识ppt课件

低压配电基础知识ppt课件

上不允许采用TN-C系统
L1
L2
N
L3
PEN
PE UVW N
三相设备
PE LN
单相设备 单相插座
16
ppt精选版
低压配电基础知识简介 低压配电系统接地方式
◎TN系统之TN-C系统 ●设备外壳带电时，接零保护系统能将漏电电流上升为短路电流， 实际就是单相对地短路故障，熔丝会熔断或自动开关跳闸，使故 障设备断电，比较安全。 ●TN-C方式供电系统只适用于三相负载基本平衡的情况，若三相 负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保 护线所连接的电器设备金属外壳有一定的电压差。 ●如果工作零线断线，则保护接零的通电设备外壳带电。 ●如果电源的相线接地，则设备的外壳电位升高，使中线上的危险 电位蔓延。 ●干线上使用漏电断路器时，工作零线后面的所有重复接地必须 拆除，否则漏电开关合不上闸，而且工作零线在任何情况下不能 断线。所以实用中工作零线只能在漏电断路器的上侧重复接地。
17
ppt精选版
低压配电基础知识简介 低压配电系统接地方式
◎TN系统之TN-S系统
TN-S系统的中性线N与TT系统相同。与TT系统不同的是，用电
设备外露可导电部分通过PE线连接到电源中性点，与系统中性点
共用接地体，而不是连接到自己专用的接地体，中性线(N线)和
保护线(PE线)是分开的。TN-S系统的最大特征是N线与PE线在系
统中性点分开后，不能再有任何电气连接，这一条件一旦破坏，
TN-S系统便不再成立
L1
L2
N
L3
N
PE
PE UVW N
三相设备
PE LN
单相设备 单相插座
18
ppt精选版

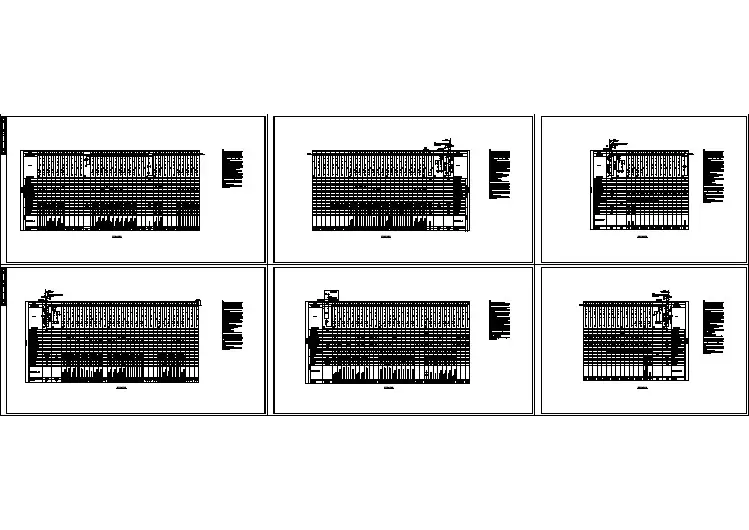

变电所低压配电系统图

变电所低压配电系统图
BTTZ-4H16-CTBTTZ-2x(4H150)-CTBTTZ-4H150-CTBTTZ-4H150-CTBTTZ-2x(4H150)-CTQP452QP4520~7503x750动力计量65临时设施设备提供商成套提供保护电器331.0330.8559.0351.0350.8562.6WDZN-YJFE-4x50+1x25-CTWDZN-YJFE-4x50+1x25-CT1000~1001001001000~1000~100100100WDZN-YJFE-4x50+1x25-CT1003A/9003A/900说明:\P1.本工程低压配电系统采用单母线分段运行,联络开关设自投自复MX/CCMX/CC赛后使用2000~2004A/900MX2005B2000~200200赛后使用4A/9005B5B5B2000~2002002002002004A/9000~200200赛后使用4A/9000~200200赛后使用0~20020012A/900赛后使用4A/900赛后使用MX5B5B5B4C5C5C5C2002004A/9000~200200赛后使用4A/9000~200200赛后使用CC1AA7赛后使用赛后使用3A/9003A/900QP4512000~200QP4512000~200200200MX/CCMX/CC赛后使用3A/900赛后使用3A/900QP4512000~200QP4512000~200200200MX/CCMX/CC赛后使用3A/900赛后使用3A/9002000~2002000~200200200MX/CCMX/CCMX/CCMX/CC2002000~2002000~2002003A/900赛后使用3A/900赛后使用0.840761.00.840761.01.05924x150+1x70-CT4x150+1x70-CTWDZ-Y

低压配电系统讲解_图文

低压配电系统讲解_图文

3。 低压配电系统的制式
低压配电系统的制式有:
TN—C系统，中性点接地，全系统的N线与 PE线合为一根线PEN。
3。 低压配电系统的制式
TN—C—S系统，中性点接地，系统前一部 分为TN—C系统，后一部分N线与PE线分开 。
3。 低压配电系统的制式
TN—S系统，中性点接地，整个系统的中性 线与保护线（PE）是分开的。
如果车间的各种电源的负荷都很少，将动力负荷和照明负荷合用一个变 压器供电，则变压器的输出电压需调整在合适的范围内；
系统中的单相用电设备应平衡分配于三相。不能达到完全平衡时，由单 相负荷不引起的中性线电流不得超过变压器低压绕组额定电流的25%，此 时任一相电流在满载时不得超过额定电流。
在设计中应该注意到单相负荷在实际生产中，未全部投入运行时的不平衡情况 ；
①对于西门子接触器：下限0.8Ue，上限1.1Ue。
5。低压配电系统的电压
（3）电压偏移的影响 电压偏离电气设备的额定电压值会带来各种影响。 （a）异步电动机 对异步电动机的影响，见表5
低压配电系统是供配电系统的一个环节，它面向 低压用电设备，因此应符合各种低压用电设备的技 术条件，它又要从高压系统取得电能，所以必须与 高压系统的技术要求相协调。
1。 概述与特点
低压配电系统的范围是指从低压降压变压器到用 电设备的电源侧端子。
低压配电系统的用户是直接与工艺设备相关的电 气设备，它的特点是：
如果车间有几条生产线，应按各条生产线设分系统。避免由一个 分系统向几条生产线供电，否则各生产线无法单独停电检修，而 且当该分系统发生故障时，全部生产线均停产。同理，不应将不 同生产线的区段合在一个分系统供电 。
对电源可靠性要求不同的用电设备不应归入同一分系统。

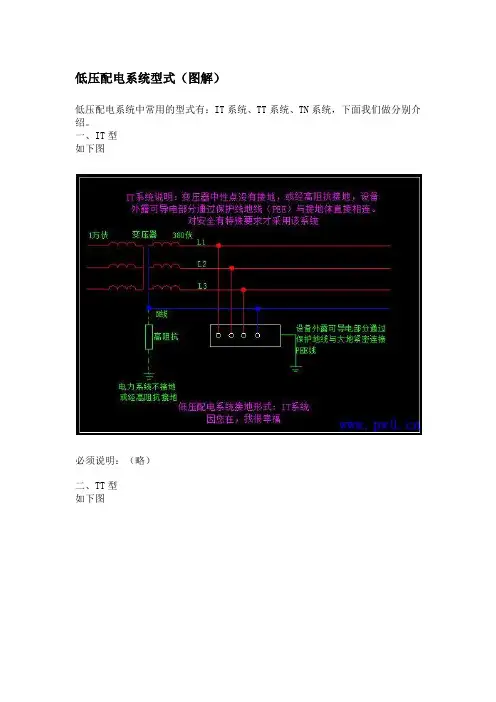

低压配电系统型式(图解)

低压配电系统型式(图解)

低压配电系统型式（图解）低压配电系统中常用的型式有：IT系统、TT系统、TN系统，下面我们做分别介绍。

一、IT型如下图必须说明：（略）二、TT型如下图必须说明：《农村低压电力技术规程》DL/T499-2001中规范：3.4.5 采用TT系统时应满足的要求：1、采用TT系统，除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线（火线）同等的绝缘水平。

2、为了防止中性线的机械断线，其截面积应满足以下要求：相线的截面积S：S≤16平方毫米中性线截面积S0：S0=S（与相线一样）相线的截面积S：16＜S≤35平方毫米中性线截面积S0：S0=16相线的截面积S：S＞35平方毫米中性线截面积S0：S0=S/2（相线的一半）3、电源进线开关应隔离（能断开）中性线，漏电保护器必须隔离（能断开）中性线。

4、必须实施剩余电流保护（即必须安装漏电保护开关），包括：（1）剩余电流总保护、剩余电流中级保护（必要时），其动作电流应满足：剩余电流总保护和是及时切除低压电网主干线和分支线路上断线接地等产生较大剩余电流的故障。

剩余电流总保护器的动作电流整定：总保护整定剩余电流较小的电网非阴雨季节为50mA 阴雨季节为200mA剩余电流较大的电网非阴雨季节为100mA 阴雨季节为300mA（2）剩余电流末级保护剩余电流中末级保护装于用户受电端（即终端用户，例如家庭用电，或某台用电设备），其保护范围是防止用户内部绝缘破坏，发生人身间接接触触电等而产生的剩余电流所造成的事故。

对直接接触触电，仅作为基本保护措施的附加保护。

剩余电流中末级保护应满足以下条件：Re×Iop≤Ulim式中：Re—受电设备外露可导电部分的接地电阻（Ω）Ulim—安全电压极限（正常情况下可按50V交流有效值考虑）Iop—剩余电流保护器的动作电流（A）Iop整定值：≤30mA5、配电变压器低压侧及出线回路，均应装设过电流保护，包括：短路保护和过负荷保护。

建筑供配电系统(低压部分)8.28

建筑供配电系统(低压部分)8.28

常用低压电器
快速熔断器
Date: 2014-7-2 Page: 42
CH1
常用低压电器
自恢复熔断器
Date: 2014-7-2 Page: 43

常用低压电器
• 7)、低压断路器
• 断路器，在电路中作接通、分断和承载额定工作电流， 并能在线路和电动机发生过载、短路、欠压的情况下进行可 靠的保护。断路器的动、静触头及触杆设计成平行状，利用 短路产生的电动斥力使动、静触头断开，分断能力高，限流 特性强。短路时，静触头周围的芳香族绝缘物气化，起冷却 灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结 构，触头系统具有斥力限流机构，因此，断路器具有很高的 分断能力和限流能力。 • 空气开关内部比较精密，原理却甚为简单。它在入线和出线 间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而 动作保护。比较安全又不用换保险，是很好的推荐。 •
Date: 2014-7-2
Page: 22
CH1
常用低压电器
交流接触器的结构
触头系统：主触头、辅助触头
常开触头（动合触头） 常闭触头（动断触头） 电磁系统：动、静铁芯，吸引线圈和反作用弹簧 灭弧系统：灭弧罩及灭弧栅片灭弧
Date: 2014-7-2
Page: 23
CH1
常用低压电器
交流接触器结构图
CH1
常用低压电器
3）万能转换开关
万能转换开关是一种用于控制多回路的主令电器，由多组相同结构的开 关元件叠装而成。外形及凸轮通断触头情况如图2.3所示。
图2.3 LW5系列万能转换开关外形及触头通断示意图
Date: 2014-7-2 Page: 21
CH1
常用低压电器
4）交流接触器

03低压配电系统接地型式

03低压配电系统接地型式
4、 TT 系统适用于接地保护很分散的地方。
5、TT 系统接地装置耗用钢材多，而且难以回收、费工时、费 料。 因此 TT 系统难以推广。
2020/4/4
15
学习探究
TN系统即电源中性点直接接地、设备外露可导电部 分与电源中性点直接电气连接的系统。
按照中性线与保护接地线的组合情况，TN系统有三 ①种型TN式—S系统（整个系统的中性线与保护接地线是
局部等电位联结端子板应设置在方便检测的位置（距地面30
厘所米有处金）属，件等如电金位属联水结管端、子暖板气应片采、取淋螺浴栓的联喷结头，和以金便属拆地卸漏进、 行毛定巾期架检、测肥皂盒都连接到等电位联结端子板处
2020/4/4
23
学习探究
人构局 应 源这 电 道在件部进可种器、洗等等行采电来金浴传电导用气防属时导位 通 空事范构皮来联性载故的件肤的结测电是，传完较安试压不因导全小装，为能为的湿电完测4通 这 ，～透压毕试过种唯2，就后用4装使一V电可，电漏人的的阻引电伤防大起保亡范大电护的措下击器电施降伤、压是，亡隔是在沿事离沿此金故变非作属。压电局管器的部道等金等、保属电金护管位属
分开的） ② TN—Ｃ—Ｓ系统（系统的中性线与保护接地线有 部分是合一的（主电路），部分是分开的（入户后）） ③ TN—Ｃ系统（整个系统的中性线与保护接地线是 合一的）
2020/4/4
16
学习探究
TN—Ｓ系统即电源中性点直接接地、设备外露可导 电部分利用单独的保护接地线与电源中性点直接 电气连接的系统。
由于传统习惯的影响，现在还经常将TN-S系统称为三相五线制系统
2020/4/4
17
学习探究
TN—S系统的中性线(N线)和保护线(PE线)是分开的，各尽其责。 其N线单独作为工作零线，只用作单相照明负载回路。系统正常 运行时，专用保护线PE上不会有电流，电气设备金属外壳接零 保护是接在专用的保护线 PE 上，安全可靠。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

低压配电系统型式（图解）
低压配电系统中常用的型式有：IT系统、TT系统、TN系统，下面我们做分别介绍。

?
一、IT型?
如下图?
?
必须说明：（略）
二、TT型?
如下图?
?
必须说明：?
《农村低压电力技术规程》DL/T499-2001中规范：?
3.4.5采用TT系统时应满足的要求：?
1、采用TT系统，除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线（火线）同等的绝缘水平。

?
2、为了防止中性线的机械断线，其截面积应满足以下要求：?
相线的截面积S：S≤16平方毫米中性线截面积S0：S0=S（与相线一样）?
相线的截面积S：16＜S≤35平方毫米中性线截面积S0：S0=16?
相线的截面积S：S＞35平方毫米中性线截面积S0：S0=S/2（相线的一半）?
3、电源进线开关应隔离（能断开）中性线，漏电保护器必须隔离（能断开）中性线。

?
4、必须实施剩余电流保护（即必须安装漏电保护开关），包括：?
（1）剩余电流总保护、剩余电流中级保护（必要时），其动作电流应满足：?
剩余电流总保护和是及时切除低压电网主干线和分支线路上断线接地等产生较大剩余电流的故障。

?
剩余电流总保护器的动作电流整定：?
总保护整定?
剩余电流较小的电网非阴雨季节为50mA阴雨季节为200mA?
剩余电流较大的电网非阴雨季节为100mA阴雨季节为300mA?
（2）剩余电流末级保护?
剩余电流中末级保护装于用户受电端（即终端用户，例如家庭用电，或某台用电设备），其保护范围是防止用户内部绝缘破坏，发生人身间接接触触电等而产生的剩余电流所造成的事故。

对直接接触触电，仅作为基本保护措施的附加保护。

?
剩余电流中末级保护应满足以下条件：?
Re×Iop≤Ulim?
式中：?
Re—受电设备外露可导电部分的接地电阻（Ω）?
Ulim—安全电压极限（正常情况下可按50V交流有效值考虑）?
Iop—剩余电流保护器的动作电流（A）?
Iop整定值：≤30mA?
5、配电变压器低压侧及出线回路，均应装设过电流保护，包括：短路保护和过负荷保护。

?
三、TN型?
TN系统：包括TN—C、TN—C—S、TN—S三种系统?
1、TN—C系统?
如下图?
?
必须说明：?
《供配电系统设计规范》GB50052-2009对低压配电系的统规范：为了保护民用建筑的用电安全，不宜采用TN—C系统。

?
2、TN—C—S系统?
如下图?
?
3、TN—S系统? 如下图?
?
TN优缺点分析：?
TN-S（三相五线制）接地形式的PE线平时不通过工作电流，仅在发生接地故障时流过故障电流，其电位接近大地电位，不会干扰信息设备，不会对地打火，较为安全；缺点是需要全程设置PE线，造价较高。

?
TN-C-S（三相四线制）相对于TN-S（三相五线制）来说少了一根专用PE线，造价较低，由于其进入用电建筑后PE线和N线分开所以也具有TN-S的优点；但是要求PEN线的连接非常可靠，PEN线一旦断线将引发很多故障。

?
需要注意：?
TN-S系统的PE和TN-C-S系统的PEN线在同一供电范围内都是连通的，当变电所或配电系统中某一设施发生电气接地故障时，TN-S系统其故障电压会沿着PE 线、TN-C-S系统其故障电压会沿着PEN线在电气设备间传导，这是TN系统共有的缺点，所以必须采取等电位措施来预防这种情况的发生。

?
四、关于低压配电系统选用规范：?
1、《农村低压电力技术规程》DL/T499-2001对低压配电系统选用规范：?
3.4.1农村低压电网宜采用TT系统，城镇电力用户宜采用TN系统，对安全有特
殊要求可采用IT系统。

?
2、《供配电系统设计规范》GB50052-2009对低压配电系统选用规范：?
7.0.1对于民用建筑的低压配电系统应采用TT、TN-S或TN-C-S接地型式，并进行等电位联结。

为保证民用建筑的用电安全，不宜采用TN-C接地型式；有总等电位联结的TN-S接地型式系统建筑物内的中性线不需要隔离；对TT接地型式系统的电源进线开关应隔离中性线，漏电保护器必须隔离中性线。

?
3、《住宅设计规范》GB50096-1999（2003版）电气部分规范：?
6.5.2本条强调了住宅供电系统设计的安全要求。

?
TT、TN-C-S和TN-S三种系统，都有专用的PE线（接地线），是住宅中最常用可靠的接地方式；“总等电位联结”则可降低住宅楼内的接触电压，消除沿电源线路导入的对地故障电压的危害，也是防雷安全所必需。

?
4、《电子信息系统机房设计规范》GB50174-2008对低压配电系统选用规范：?
电子信息系统机房低压配电系统不应采用TN-C系统。

电子信息设备的配电应按设备要求确定。

?
解释：?
这是因为若采用TN—C系统，会产生连续的工频电流及谐波电流对设备的干扰。

干扰来源于TN—C系统“中性导体电流”（在三相系统中由于不平衡电荷在PEN 线上产生的电流）分流于PEN线、信号交换用的电缆的屏蔽层，基准导体和室外引来的导电物体之间。

而采用TN—S系统，这种“中性导体电流”仅在专用的导体（N）线上流动，不会通过共用接地系统对设备产生干扰。

因此，在进行配电时，应保证N线（零线）与PE线（保护地线）绝缘。

当然，在实际的工程中，常由于接地方法有问题，可能导致N线与PE线接触，使系统全部或部分又转回TN—C系统，再度产生干扰故障。

?
五、TN-S系统简明图（目前采用最多的系统）?
?
一般要求：?
（1）总零线（N）线不得装设熔断器和单独的开关装置，即使通过开关，也应采用N线直通型开关；为保证N线连续可靠不间断的连接，N线导体的截面积应符合要求（参考如上TT系统所述）；N线不得再次作重复接地连接。
