高低压变配电系统介绍1.高压供电系统1) 系统定义及组成高压是一个相对的概念，在邮电通信领域，我们通常所指的高压电源即为10KV电源（少量地方会用到35KV）。
我们自己局内的高压供电系统一般要完成进线、避雷、测量、计量、出线、联络等功能。
这些功能有些可以不必单独使用一台柜体，如进线和避雷，测量和避雷等等，经常会安装在同一个柜体内，以节省空间和投资。
另外，对于容量较小的局站（400KV A以内），根据国家规定，也可以不配置高压系统，而通过跌落式保险直接将10KV电源送入变压器。
2) 系统运行方式由于重要的通信局站往往不止有一路高压外市电引入，因此，使得高压供电系统有不同的主结线型式（是采用单母线或分段单母线）。
对于两路市电电源是主、备用运行或两路市电分段运行供电，当其一路市电停电及该路市电来电后的切换及投入方式又存在不同的选择。
两路市电引入时，高压系统运行时的切换方式通常有如下几种（具体根据工程实际情况或已确定的方案取舍）：a.当两路市电为主、备用时，两路进线开关的切换有如下三种方式：∙备用自投，主用自复。
∙备用自投，主用手动投入。
∙两路电源的切换均采用手动操作。
b. 当两路市电互为主、备用时，两路进线及母联开关的切换方式：∙母线分段，母联自投。
∙当主用市电停电后，备用市电开关自动投入，当备用市电停电后，主用市电开关自动投入。
c. 当两路市电电源均有容量限制（每路均小于总用电需求）时的切换方式：∙平时母线分段运行，当其中一路市电故障时，母联开关手动操作投入，由另一路市电供给故障回路变压器供电（此种联络方式应限制低压侧负荷不超过单线路容量）。
d. 平时母线分段运行，中间不设母联开关（有些地方供电部门要求），当其中一路市电停电时，则依靠低压系统母联开关进行联络，供保证负荷用电。
3) 高压配电设备的继电保护继电保护主要至对高压系统中的故障情况自动进行的保护措施。
对于保护装置的选择，目前我们一般选择微机综合保护监控装置。
高低压配电柜知识简介要点高低压配电柜是一个非常重要的电力设备，用于配电和控制各种电气设备。
本文将介绍高低压配电柜的相关知识要点。
什么是高低压配电柜？高低压配电柜是一种集电力出线、分配、控制、保护和测量于一体的配电设备。
它主要用于工业和民用建筑物中的电力系统，对电源进行管理和控制。
高低压配电柜有许多不同的类型和规格，对其应用领域和使用要求有着不同的需求。
其基本结构包括组合式电器、断路器、接触器、保险丝和仪器及仪表等。
高低压配电柜的作用高低压配电柜的作用主要是两个方面：1.配电：高低压配电柜作为电气系统的起始和终止点，将电力送入不同的电气设备中。
2.控制：高低压配电柜可以控制电力系统的工作状态、调整电气设备的工作参数和保护电气设备的安全。
高低压配电柜的特点高低压配电柜在电力系统中有很多特点，以下是其中的一些：1.安全性：高低压配电柜使用前需要进行严格的检查和测试，以确保其安全性。
2.准确性：高低压配电柜的仪器及仪表可以实时检测电气设备的电流、电压、频率等参数。
3.稳定性：高低压配电柜的组合式电器、断路器、接触器等组件都有很好的耐久性和可靠性。
4.灵活性：高低压配电柜可以根据电力需求进行灵活的扩展，满足不同的工业和民用电气系统的需求。
高低压配电柜的使用场景高低压配电柜主要应用于下列场景：1.工业制造：高低压配电柜可以广泛应用于厂房、车间等场合，控制各种电动机、空调设备等电气设备。
2.住宅区：高低压配电柜可以对住宅区及小区的电能分配和控制。
3.商业建筑：高低压配电柜也可以为商业建筑，如商场、停车场、酒店等提供配电和控制服务。
高低压配电柜的技术应用随着科技的不断发展，高低压配电柜在技术上也有了很大的提升。
以下是一些高低压配电柜技术应用：1.智能控制：高低压配电柜中的仪器和仪表可以与计算机联通，实现智能控制。
2.远程控制：高低压配电柜可以通过网络，实现远程控制和监控。
3.节能措施：高低压配电柜可以通过选用高效能的设备，实现节能的措施。

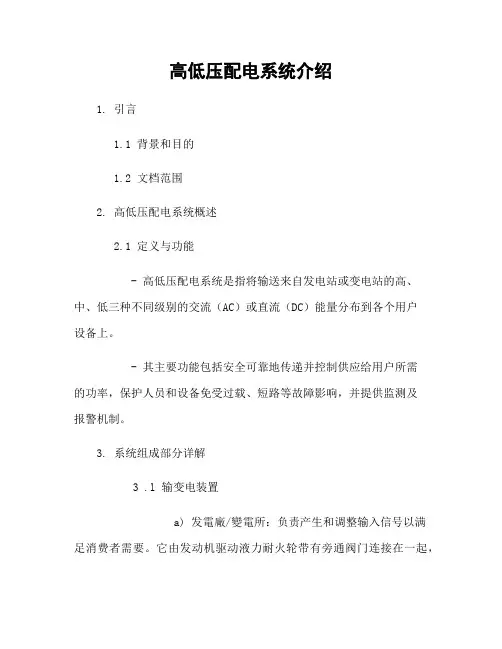

高低压配电系统介绍1. 引言1.1 背景和目的1.2 文档范围2. 高低压配电系统概述2.1 定义与功能- 高低压配电系统是指将输送来自发电站或变电站的高、中、低三种不同级别的交流（AC）或直流（DC）能量分布到各个用户设备上。
- 其主要功能包括安全可靠地传递并控制供应给用户所需的功率，保护人员和设备免受过载、短路等故障影响，并提供监测及报警机制。
3. 系统组成部分详解3 .l 输变电装置a) 发電廠/變電所：负责产生和调整输入信号以满足消费者需要。
它由发动机驱动液力耐火轮带有旁通阀门连接在一起，b) 变频器: 将输出转换为恰当大小且稳定性良好(即无噪音,波形纹理辨识度极强)c ) 消費設施 : 包含了所有使用该产品之客戶端位置(例如家庭,公司)4. 高低压配电系统的工作原理4.1 输变电过程- 发电站或变电站将产生的高、中、低三种不同级别的能量通过输送线路传递到用户设备。
- 过载保护装置会监测并控制供应给用户所需功率，以避免超负荷情况发生。
5. 系统设计与规划要点5 .l 容許電壓範圍 : 按照国家标准确定最大和最小可接受范围,这些值通常由法律部门提出.2) 设计容许误差: 根据实际需要选择合适大小及稳定性良好之元件 (例如：开关器具等)6. 维护与故障排除指南a ) 周期维修检查：每年至少一次对整个系统进行全面检查，并根据需要更换老化或损坏组件。
b）日常运行维护：包括清洁设备表面，紧固螺丝连接处以确保正常操作。
7.安全注意事项l) 製造商建議使用者在任何時候都應該截斷所有用于该产品之输入信号來源（即关闭主断路器）。
2) 使用者應該經常確保所有電源插座都有良好的接地，以防止觸电等危險。
8. 监测与报警机制- 配电系统应配备监控设备来实时检测功率使用情况、温度变化和故障发生，并通过报警装置通知相关人员进行处理。
9.附件：本文档不涉及任何附件10.法律名词及注释：a ) 输变电: 是指将输送来自发电站或变频器的高、中、低三种不同级别能量分布到各个用户设备上。

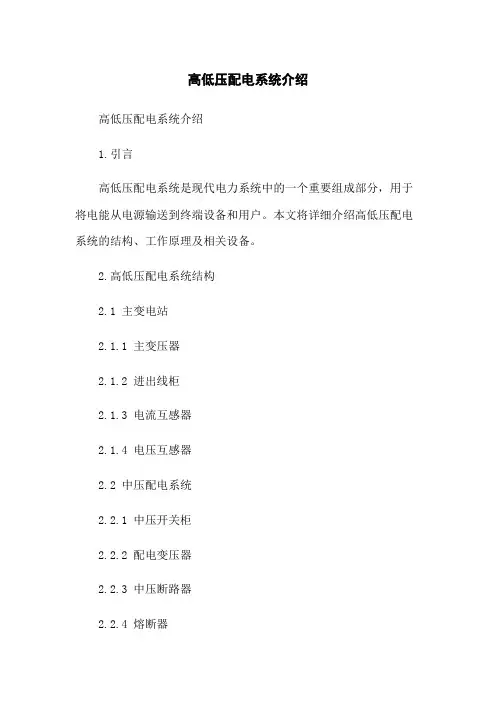

高低压配电系统介绍高低压配电系统介绍1.引言高低压配电系统是现代电力系统中的一个重要组成部分，用于将电能从电源输送到终端设备和用户。
本文将详细介绍高低压配电系统的结构、工作原理及相关设备。
2.高低压配电系统结构2.1 主变电站2.1.1 主变压器2.1.2 进出线柜2.1.3 电流互感器2.1.4 电压互感器2.2 中压配电系统2.2.1 中压开关柜2.2.2 配电变压器2.2.3 中压断路器2.2.4 熔断器2.3 低压配电系统2.3.1 低压开关柜2.3.2 低压断路器2.3.3 电能计量装置2.3.4 接地系统3.高低压配电系统工作原理3.1 三相电能传输原理3.2 等电位关键接地3.3 漏电保护原理3.4 过载保护原理4.高低压配电系统设备选型4.1 主变压器选型4.2 开关设备选型4.3 电力电缆选型4.4 接地系统选型5.高低压配电系统维护与运维5.1 定期检查与维护5.2 应急处理措施5.3 运行记录与分析6.附录本文档涉及附件：附件一：高低压配电系统图纸附件二：设备选型表格注释：1.主变电站：也称为变电所，用于将高压电能转变为中压或低压电能。
2.进出线柜：用于接入和分配电源，并提供过电流保护。
3.电流互感器：用于测量电流，并将其转换为小信号以供保护和测控系统使用。
4.电压互感器：用于测量电压，并将其转换为小信号以供保护和测控系统使用。
5.中压开关柜：用于控制和保护中压电路。
6.配电变压器：将中压电能转变为低压电能。
7.中压断路器：用于中压电路的开断和故障保护。
8.低压开关柜：用于控制和保护低压电路。
9.低压断路器：用于低压电路的开断和故障保护。
10.电能计量装置：用于测量用户的电能消耗。
11.接地系统：提供设备和人员的安全接地。
