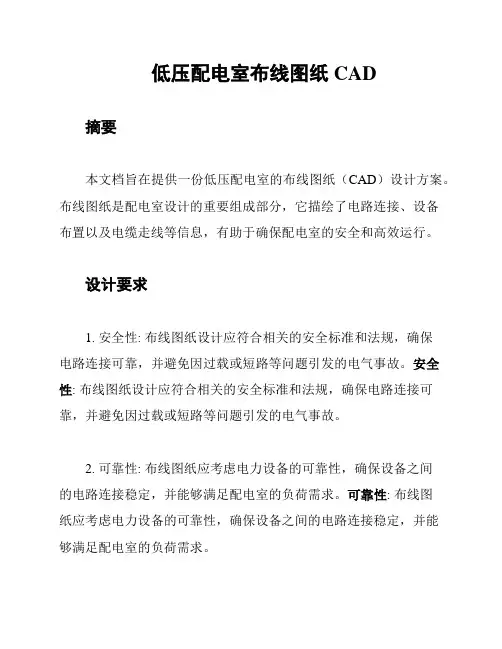

低压配电室布线图纸CAD摘要本文档旨在提供一份低压配电室的布线图纸（CAD）设计方案。
布线图纸是配电室设计的重要组成部分，它描绘了电路连接、设备布置以及电缆走线等信息，有助于确保配电室的安全和高效运行。
设计要求1. 安全性: 布线图纸设计应符合相关的安全标准和法规，确保电路连接可靠，并避免因过载或短路等问题引发的电气事故。
安全性: 布线图纸设计应符合相关的安全标准和法规，确保电路连接可靠，并避免因过载或短路等问题引发的电气事故。
2. 可靠性: 布线图纸应考虑电力设备的可靠性，确保设备之间的电路连接稳定，并能够满足配电室的负荷需求。
可靠性: 布线图纸应考虑电力设备的可靠性，确保设备之间的电路连接稳定，并能够满足配电室的负荷需求。
3. 可维护性: 布线图纸应合理规划电缆走线，方便维修和检修工作，并减少维护成本和时间。
可维护性: 布线图纸应合理规划电缆走线，方便维修和检修工作，并减少维护成本和时间。
4. 美观性: 布线图纸应整齐清晰，标注准确，方便工作人员理解和操作。
美观性: 布线图纸应整齐清晰，标注准确，方便工作人员理解和操作。
设计流程1. 需求分析: 分析低压配电室的功能要求、负荷需求、设备布置等各项要求。
需求分析: 分析低压配电室的功能要求、负荷需求、设备布置等各项要求。
2. 电路设计: 设计低压电路连接方案，并考虑分支电路、控制电路、保护电路等电路的合理布置。
电路设计: 设计低压电路连接方案，并考虑分支电路、控制电路、保护电路等电路的合理布置。
3. 设备布置: 将电力设备（如开关柜、电缆桥架、配电箱等）按照功能要求合理布置，考虑设备之间的合理距离和电缆走线的最短路径。
设备布置: 将电力设备（如开关柜、电缆桥架、配电箱等）按照功能要求合理布置，考虑设备之间的合理距离和电缆走线的最短路径。
4. 电缆走线: 根据电路设计和设备布置，规划电缆的走线路径，考虑电缆的容载能力、长度限制和维护方便性。
电缆走线: 根据电路设计和设备布置，规划电缆的走线路径，考虑电缆的容载能力、长度限制和维护方便性。
低压配电系统原理图
低压配电系统是现代化建筑中常见的电力供应系统之一，其主要功能是将变压器供电的高压电能转化为适合建筑用电的低压电能，并将其分配给各个终端设备。
低压配电系统的原理图如下所示：
____________
| | _______
| | | |
主变压器——| 高压侧 |——导线———————| 入户箱 | | | | |
| | | |———配电箱
|____________| |_______|
在此原理图中，主变压器（变压器供电的高压侧）通过导线与低压配电系统的高压侧连接。
高压侧的入户箱将高压电能转化为低压电能，并通过导线将其传输到各个配电箱。
配电箱是低压配电系统的重要组成部分，其作用是将低压电能分配给不同的终端设备。
配电箱内部设有多条回路，每条回路连接到不同的终端设备。
配电箱内还设有保护装置，如漏电保护器、断路器等，以确保电能供应的安全和稳定。
通过这样的低压配电系统，建筑中的各个终端设备可以得到稳定可靠的电能供应。
同时，低压配电系统还可以根据建筑的实际需要进行灵活的布局和调整，以满足不同用电设备的要求。

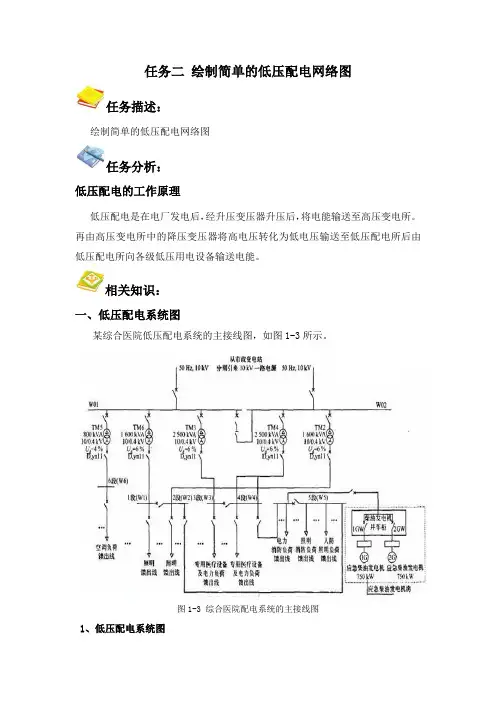

任务二绘制简单的低压配电网络图任务描述：绘制简单的低压配电网络图任务分析：低压配电的工作原理低压配电是在电厂发电后，经升压变压器升压后，将电能输送至高压变电所。
再由高压变电所中的降压变压器将高电压转化为低电压输送至低压配电所后由低压配电所向各级低压用电设备输送电能。
相关知识：一、低压配电系统图某综合医院低压配电系统的主接线图，如图1-3所示。

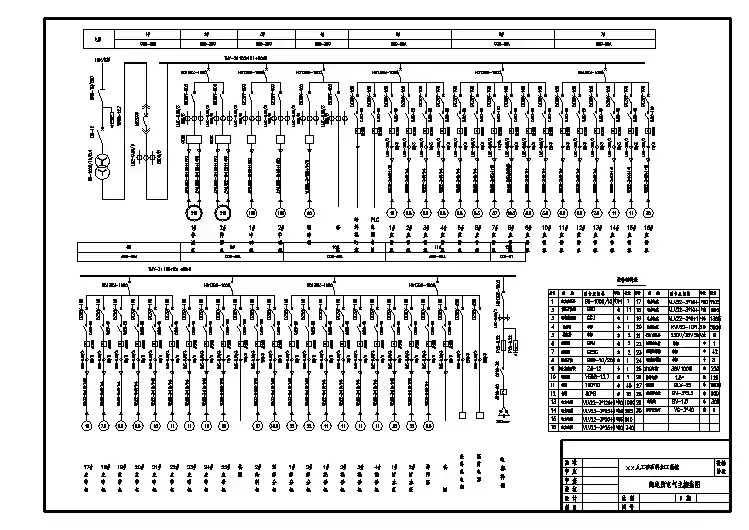

图1-3 综合医院配电系统的主接线图1、低压配电系统图低压配电系统图就是用电设备供电主回路图，表示每个设备是如何供电的。
将供电线路上的所有低压元器件的连接用单线画出来构成一副电力系统图就是低压配电系统图。
2、低压配电系统图的作用低压配电系统图表达电气设备间的电气连接关系，将一次接线以规定的设备文字符号和图形符号绘制的图线总称。
二、电力系统的额定电压电力系统中的所有电气设备都是在一定的电压和频率下工作的。
频率和电压是衡量电能质量和供电可靠性的两个重要指标。
电气设备在其额定电压和额定频率下工作时，其综合的经济效果最好。
1、电力线路的额定电压电力线路额定电压等级是国家根据回民经济发展的需要及电力工业的水平，经全面技术经济分析后确定的。
它是确定各类用电设备额定电压的基本依据。
2、用电设备的额定电压由于用电设备运行时，电力线路上要有负荷电流流过，因而在电力线路上引起电压损耗，造成电力线路上各点电压略有不同，如图1-4的虚线所示。
但成批生产的用电设备其额定电压不可能按使用地点的实际电压来制造，只能按线路首来制造。
所以，规定用电设备端与末端的平均电压，即电力线路的额定电压UN的额定电压与同级电力线路的额定电压是相等的。
图1-4 用电设备和发电机的额定电压3、发电机的额定电压由于电力线路允许的电压损耗为士5％，即整个线路允许有10％的电压损耗。
因此，为了维持线路首瑞与末端平均电压的额定位，线路首端(电源端)电压应比线路额定电压高5％，线路末端的电压则比线路额定电压低5％，如图1-4所示。
低压配电系统图课程设计一、课程目标知识目标：1. 学生能够理解低压配电系统的基本构成和原理。
2. 学生能够掌握低压配电系统图的阅读和分析方法。
3. 学生能够了解低压配电系统中各种元件的功能和符号表示。
技能目标：1. 学生能够准确地绘制低压配电系统图，并正确标注各元件的符号和参数。
2. 学生能够运用所学知识对低压配电系统进行简单故障分析和排除。
情感态度价值观目标：1. 学生培养对电力工程领域的兴趣，认识到低压配电系统在现代生活中的重要性。
2. 学生养成严谨、细致的学习态度，提高合作意识和团队协作能力。
课程性质：本课程为电气工程及相关专业的基础课程，旨在帮助学生掌握低压配电系统的基本知识和技能。
学生特点：学生处于中学阶段，具备一定的物理基础和电路知识，但对低压配电系统的了解有限。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，以实际操作和案例分析为主，提高学生的实际应用能力。
通过本课程的学习，使学生能够达到上述课程目标，并为后续相关课程的学习打下坚实基础。
二、教学内容1. 低压配电系统概述：介绍低压配电系统的定义、作用及其在电力系统中的地位。
- 教材章节：第一章第一节2. 低压配电系统元件及其符号：讲解断路器、接触器、继电器、配电箱等主要元件的功能、分类及符号表示。
- 教材章节：第一章第二节3. 低压配电系统图的绘制与识别：教授如何绘制低压配电系统图，以及如何识别和解读系统图中的各种符号和参数。
- 教材章节：第二章4. 低压配电系统故障分析与排除：分析常见故障案例，引导学生运用所学知识进行故障分析和排除。
- 教材章节：第三章5. 实践操作：组织学生进行低压配电系统图的绘制和故障分析排除实验，巩固理论知识，提高实际操作能力。
- 教材章节：第四章教学内容安排和进度：共安排10个课时，其中理论教学6课时，实践操作4课时。
具体安排如下：1-2课时：低压配电系统概述3-4课时：低压配电系统元件及其符号5-6课时：低压配电系统图的绘制与识别7-8课时：低压配电系统故障分析与排除9-10课时：实践操作与总结交流教学内容确保科学性和系统性，结合教材章节和教学要求，使学生能够循序渐进地掌握低压配电系统的相关知识和技能。

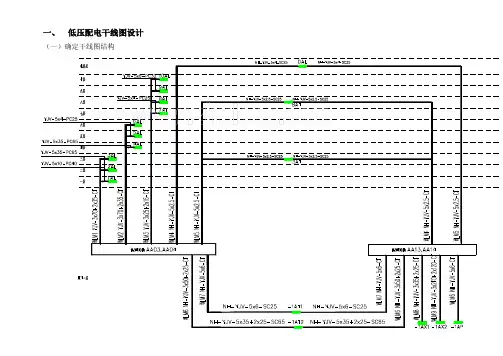

一、低压配电干线图设计（一）确定干线图结构
本工程采用来自两个不同变电所的两路独立的10 KV电源进线埋地引入本建筑。
由两个配电屏对建筑物进行供电，配电干线图的结构根据《民用建筑电气设计规范》P63进行设计：
7.2.1 多层公用建筑配电系统
1 配电系统应满足安全、可靠\计量、维修、管理的要求。
照明与电力应分成不同的配电系统。
2 电缆或架空进线，进线处应设有电源箱，电源箱内应设置总开关，电源箱宜放在室内，当有困难设在室外时要选室外型电源箱。
3 对于用电负荷较大或较重要时，应设置低压配电室，从配电室以放射式配电，各层或分配电箱的配电，宜采用树干式或放射与树干混合方式。
7.2.2 高层公用建筑低压配电系统
1 高层公用建筑低压配电系统的确定，应满足供电安全、可靠、计量、维护、管理的要求。
应将照明与电力负荷分成不同的配电系统，消防及其他防灾用电设施的配电应分别自成系统。
2 对于容量较大的集中负荷或重要负荷宜从配电室以放射式直接供电。
3 高层公用建筑的垂直供电干线，应视负荷重要程度、负荷大小及分布情况，可以采用以下方式：
1）以母线槽供电的树干式配电；
2）以电缆干线供电的放射式或树干式配电，当为树干式时，宜采用电缆T 接端子方式引至各层配电箱；
3）采用分区树干式以适应不同功能区域或用电设备的要求。
4 高层公用建筑配电箱的设置和配电回路的划分，应根据防火分区、负荷性质和密度、管理维护方便等条件综合确定。
5 高层公用建筑的消防及其他防灾用电设施的供电要求见本规范第13 章的有关规定。
所以，配电屏1T主要对楼层照明配电箱供电，干线采用放射式与树干式结合的供电方式，干线回路1
WLM对一至三层配电，回路
WLM对顶层配电，回路5
WLM对三层和八层的双电源配电；配电屏2T WLM对七至十层配电，回路4
WLM对四至六层配电，回路3
2
则主要对地下一层的主要设备和应急照明供电，采用放射式供电，回路8
WLM对地下水泵房供电，
WLM对地下制冷机房供电，回路9
回路10
WLM对地下主要动力设备进行供电。
（二）干线负荷计算及其导线、断路器和电流互感器的选择
1、计算干线1
WLM的负荷
1）WLM1干线上共有三个照明配电箱，其参数如下：
1AL P30=16kW 2AL P30=17.18kW 3AL P30=17.88kW
Q30=9.92kvar Q30=10.65kvar Q30=11.09kvar
tg φ=0.62 tg φ=0.62 tg φ=0.62 2）干线的总的计算负荷为（取同时系数0.95p k ε=、0.97q k ε=）
P 30=0.95×（16+17.18+17.88）KW=48.51kW
Q 30=0.97×(9.92+10.65+11.09)kvar=30.71kvar
S 30=
57.4== kV A 30
30
I =
3
2、计算干线2WLM 的负荷
3、
4、
5、
………………………..
（三）在干线图上标注
1、干线回路编号
2、干线型号
3、配电箱编号
二、 低压配电系统图设计
1、 确定变压器低压侧的总计算负荷
1） 火灾时切除的非消防设备的计算负荷（使用需要系数法） 2） 消防设备的计算负荷（使用需要系数法，需要系数为1）
包括：消防泵（消火栓泵、喷淋泵、消防加压泵、排污泵）、消防电梯、防排烟设备（排烟风机）、消防控制设备（室），
应急照明
比较以上两种符合，确定是否考虑消防负荷。
当消防设备的计算负荷大于火灾时切除的非消防设备的计算负荷时，应按消防设备的计算负荷加上火灾时未切除的非消
防设备的计算负荷进行计算。
当消防设备的计算负荷小于火灾时切除的非消防设备的计算负荷时，可不计人消防负荷，设计时以平时工作负荷为依据
（计算时需要将火灾时切除的非消防设备的计算负荷加上平时使用的消防负荷）。
3）平时工作负荷（火灾时切除的非消防设备的计算负荷加上平时使用的消防负荷）
在实际工程设计中，常遇到消防负荷中含有平时兼作它用的负荷，如消防排烟风机除火灾时排烟外，平时还用于通风(有些
情况下排烟和通风状态下的用电容量尚有不同)，因此应特别注意除了在计算消防负荷时应计入其消防部分的电量以外，在计算正常情况下的用电负荷时还应计入其平时使用的用电容量。
4）一、二级负荷
2、 确定变压器的台数与容量
由于在实际工程中多是两台变压器并联运行，下面是两台变压器并联运行时，对变压器进行选择。
由表4.1，4.2可求出，
两个配电屏除去消防负荷后总的计算负荷为30317.4672P KW =总。
两台变压器互为备用、分列运行应满足以下两个条件：
1）
()300.60.7N T S P ⋅=-总； 2）N T S S ⋅⋅≥一二；
N T S ⋅------每个变压器的容量，S ⋅一二------所有的一，二级负荷的总容量。
可以求出二级总负荷为186S kW =一二，根据以上条件可以选择变压器的容量为0.6317.4672187N T S KW kW ⋅=⨯=，取每一个变
压器的容量为200KV A ⋅。
最终选择的变压器的型号为SC9-200/10。
3、无功补偿方式和补偿容量的确定
（1）无功补偿方式的确定
无功补偿的方式有多种，其中常见的有就地补偿，分散补偿，集中补偿三种，本工程采用集中补偿，即在变压器低压侧加设无功补偿柜。
目前我国对用电单位的功率因素要求高压供电压者为0.9以上，低压供电者为0.85以上。
本设计要采用补偿的办法是在低
压配电室的配电母线上安装电力电容器补偿供电范围内的无功功率以达到提高功率因数的目的。
（2）无功补偿容量的确定
按规定，变压器高压侧的功率因数()1cos 0.90ϕ≥，考虑到变压器的无功功率损耗T Q ∆远大于有功功率损耗T P ∆，一般
()4~5T T
Q P ∆=∆，因此在变压器低压侧进行无功补偿时，低压侧补偿后的功率因数应略高于高压侧补偿后的功率因数0.90，这里取()'
2cos 0.92
ϕ=。
1）AA02补偿柜补偿容量的确定
根据低压侧总的有功计算负荷为30171.9952P kW =。
要使低压侧功率因数由0.86提高到0.92，低压侧需装设的并联电容器容量应为
()()3012tan tan 171.9952tanarccos0.86tanarccos0.9228.79var c Q P K ϕϕ=-=⨯-=
j P ---总有功计算负荷。
C Q ---电容器补偿容量。
总的无功功率为
同样经计算AA12补偿柜补偿容量确定为
40var C Q k =
4、变压器低压侧母线与断路器的选择
根据以上计算电流(选择最大的计算电流),按发热条件,选导线LMY 型矩形硬铝母线404mm mm ⨯，作为低压侧的母线。
根据以上计算电流，考虑二级负荷用电情况，可选择1T 变压器低压侧断路器的型号为86006003HUM S A P --，2T 变压器低压侧断路器的型号为85005003HUM S A P --。
5、电气设备校验
1）短路电流及其计算 本工程要求正常地不间断地对用电负荷，以保证办公和生活正常地进行。
但是由于各种原因，也难免出现故障，而使系统的正常运行遭到破坏。
其中最常见的故障就是短路。
短路后，短路电流比正常电流大得多，在大电力系统中，短路电流可达几万安甚至几十万安。
对短路电流进行计算，以正确地选择电气设备（本工程短路电流主要用来校验所选择的电气设备），使设备具有足够的动稳定性和热稳定性。
变压器低压侧短路电流计算
2）导线动稳定性和热稳定性校验
3）断路器的分断能力校验

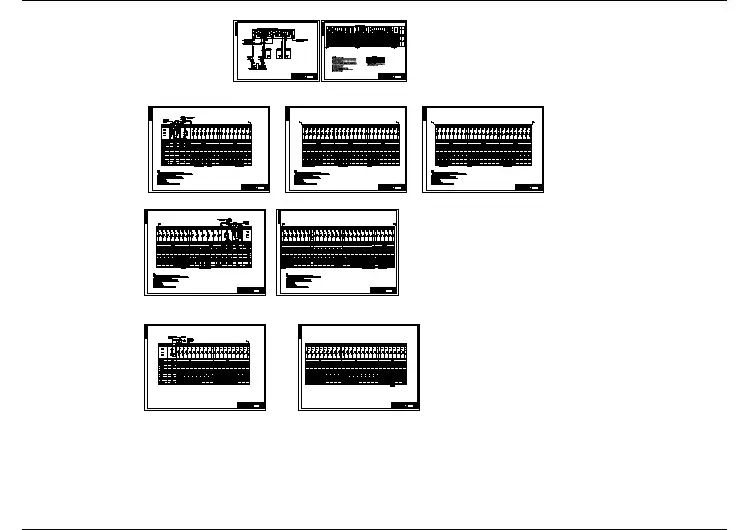

6、低压配电系统图绘制
参考图纸。
