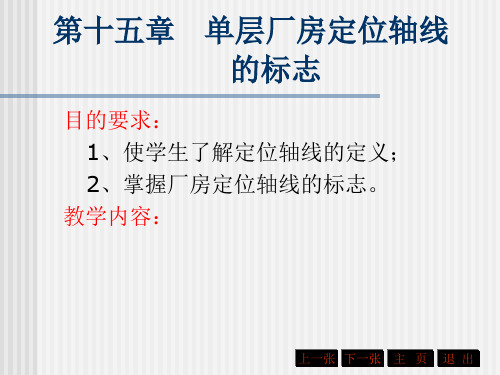

第三节 厂房定位轴线
- 格式:ppt
- 大小:86.50 KB
- 文档页数:15
单层工业厂房定位轴线概述在规划和建设单层工业厂房时,定位轴线是一个非常重要的环节。
定位轴线是指工业厂房在场地中的位置和方向线,决定了工业厂房的布局、功能区划以及与周围环境的关系。
本文将介绍单层工业厂房定位轴线的相关概念、设计原那么以及常见的布局方式。
定位轴线的概念定位轴线是工业厂房在场地中的位置和方向线。
它是规划和设计工业厂房时的根底依据,决定了工业厂房的布局和形式。
通过合理的定位轴线设计,可以最大限度地利用场地资源,提高工业厂房的生产效率和工作环境。
定位轴线的设计原那么在设计单层工业厂房的定位轴线时,需要考虑以下原那么:1. 满足生产流程的需求定位轴线的设计应考虑生产流程的需要,确保原材料、半成品和成品的流通线路顺畅,最小化生产过程中的物流和人流冲突。
同时,还需要考虑到工业厂房内的设备摆放、工作区域的划分等因素。
2. 与周围环境的协调定位轴线的设计还应考虑与周围环境的协调,尽量减少对周围居民和交通的影响。
例如,可以通过合理设置出入口、围墙和绿化带来减少产生噪音和粉尘的可能性。
3. 空间利用的最大化定位轴线的设计要充分利用场地资源,最大化地利用工业厂房的面积。
可以通过布局合理的车间、仓库和办公区域来实现空间的最大化利用。
4. 平安性和疏散通道定位轴线的设计要考虑到工业厂房的平安性和疏散通道的设置。
应确保疏散通道的宽度和数量符合相关的平安标准,以便在紧急情况下及时疏散工作人员。
常见的定位轴线布局方式在单层工业厂房的定位轴线设计中,常见的布局方式有以下几种:直线轴线布局是指将工业厂房的主要生产区域按照一条直线进行布置。
这种布局方式适用于流水线生产方式,可以使生产线上的物料和产品流通更加顺畅,生产效率更高。
2. T型轴线布局T型轴线布局是指将工业厂房的主要生产区域按照T字形进行布置。
这种布局方式适用于生产有多个生产线并需要交互的情况,可以提高生产线之间的协作效率。
3. H型轴线布局H型轴线布局是指将工业厂房的主要生产区域按照H字形进行布置。
厂房建筑模数协调标准第一章总则第1.0.1条为了使厂房建筑主要构配件的几何尺寸达到标准化和系列化,以利于工业化生产,特制订本标准。
第1.0.2条本标准适用于:一、设计装配式或部分装配式的钢筋混凝土结构和混合结构厂房;二、编制厂房建筑构配件标准设计图集。
注:①设计钢结构厂房、受条件限制的改(扩)建厂房、现浇式钢筋混凝土结构厂房、工艺对厂房有特殊要求的厂房或按本标准设计在技术经济上会产生显著不合理的厂房,可不执行本标准的某些规定;②采用新技术、新结构和新材料的厂房,可不受本标准某些规定的限制。
第1.0.3条在一个建设场地内,确定各厂房设计方案时,宜使构配件的类型统一。
第1.0.4条在技术经济合理的基础上,厂房的体形应力求简单,避免设置纵横跨和多跨厂房中的高度差。
第1.0.5条在编制厂房建筑构配件标准设计图集时,应使用途相同的构配件具有最大限度的互换性。
第1.0.6条厂房建筑设计除应符合本标准的有关规定外,还应符合现行有关国家标准的规定。
第二章基本规定第2.0.1条厂房建筑的平面和竖向协调模数的基数值均应取扩大模数3M。
注:M为基本模数符号,1M等于100mm。
第2.0.2条厂房建筑构件的截面尺寸,宜按1/2M或1M进级。
第2.0.3条厂房建筑构件的纵横向定位,宜采用单轴线。
第2.0.4条厂房建筑构件的竖向定位,可采用相应的设计标高线作为定位线。
第2.0.5条本标准所称构件的长度、宽度和高度均为标志尺寸。
限定标志尺寸的面应为该构件的定位平面。
第2.0.6条钢筋混凝土结构的单层厂房,宜采用柱子下部为刚接和柱顶与屋架或屋面梁为铰接的排架结构方案。
第2.0.7条钢筋混凝土结构的多层厂房,梁与柱的连接处,宜采用横向为刚接和纵向为铰接或刚接的框架结构方案。
第2.0.8条单层厂房的屋盖宜采用以板材铺设的无檩结构方案。
当施工条件或构件选型上有明显优越性时,可采用有檩结构方案。
第2.0.9条多层厂房的屋盖和楼盖宜采用以板材铺设的无次梁结构方案。
任务一:标注厂房定位轴线任务实施1 横向定位轴线横向定位轴线与柱的关系主要有中间柱、横向边柱和伸缩缝处柱三种情况。
1)中间柱与横向定位轴线的关系中间柱的横向定位轴线在柱中心线位置。
中间柱两侧结构布置一般对称,屋架的中心线位置和厂房的纵向构件如屋面板、吊车梁、连系梁、墙梁等的标志尺寸位置均在柱中心线位置,因此,定位轴线分别与它们重合。
横向定位轴线间的尺寸即为厂房纵向构件的标志长度。
(图10-5)图10-5 中间柱与横向定位轴线的关系图10-8 横向变形缝处柱与横向定位轴线定位 2)横向边柱、山墙与横向定位轴线的关系当山墙为非承重墙时,横向定位轴线与山墙内缘线和抗风柱外缘线相重合。
柱网布置时,将横向边柱中心线向内移600mm,使其实际柱距为5400mm,但定位轴线间的尺寸与其它柱距一样仍为6000mm。
将定位轴线置于山墙内缘线、抗风柱外缘线位置,使屋面板与山墙处封闭,以简化结构布置,避免出现补充构件,也使吊车梁、墙板等纵向构件尺寸统一。
横向边柱内移600mm,是由于山墙上设置的抗风柱必须升至屋架上弦或屋面大梁上翼处,使之连接能够传递水平荷载,此时屋面板、吊车梁等纵向构件悬挑600mm。
实际工程中,抗风柱在屋架下弦处变截面,屋架中心线内移600mm,己能够保证抗风柱上升至屋架上弦所需要的空隙尺寸(图10-6)。
当山墙为承重墙时,横向定位轴线自山墙内缘向墙内移墙体砌筑块材的半块或半块的倍数尺寸,使屋面板直接搁置于山墙上,其内移的尺寸即为屋面板的搁置长度(图10-7)。
图10-6 非承重山墙与横向定位轴线的定位图10-7 承重山墙与横向定位轴线的定位 3)横向变形缝处柱与横向定位轴线间的关系在排架结构单层厂房中,横向伸缩缝和防震缝处按设计规范要求应设置双柱双定位轴线。
两条定位轴线间的尺寸为插入距a i,也为变形缝的宽度尺寸a e。
两侧柱子分别设有杯口基础和屋架,并分别向两侧内移 600mm,形成与横向边柱类似的定位轴线处理方法这样处理能够保持定位轴线间的尺寸统一和各类纵向构件类型的统一 , 不增加附加构件,同时也能保证柱下分别设置的杯口基础相互不影响所需要的构造尺寸(图10-8)。
