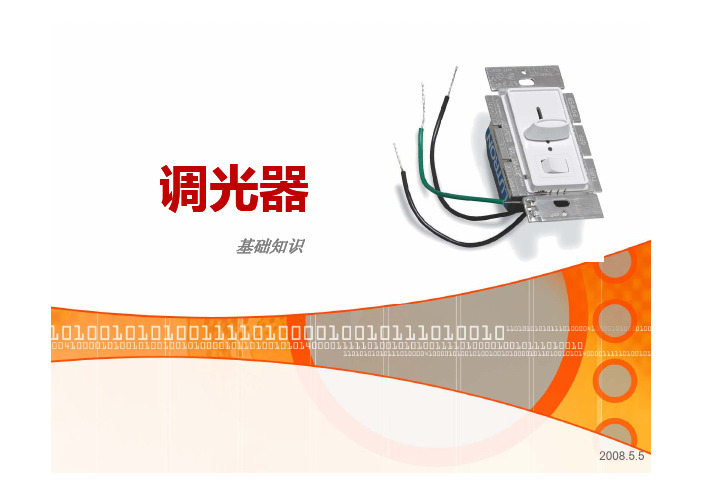

调光器基础知识2008.5.51.调光器的作用•改变电光源的光通量•调节照度2.调光器的工作原理•通过改变电光源的输入电流来获得不同强度的光输出•控制方法包括改变加在负载上的电压幅值和改变电流流经负载的时间两种3.调光器的分类•按电源性质分类：为交流调光和直流调光按电源性质分类为交流调光和直流调光•按控制电路的原理分类：幅值调光和相位调光•按开关器件的种类分类：无源调光和有源调光•按光线变化的级别分类：分段调光和无极调光•按负载类型分类：对电光源的直接调光和对照明控制器的间接调光1. 可变电阻器调光•是最早出现的调光方法•在交直流电源回路中都可使用•不会产生无线电干扰•可变电阻的功耗高、发热大，导致系统的效率很低•一般只作为原理演示使用2.自耦调压器调光•自耦调压器体大笨重，有工频噪音•系统效率较高•增减负载也不影响调光等级•早期曾经大量用于舞台调光3. 二极管分档式调光电路•是调幅式调光到相位调光的过渡类型•电压值固定，不能任意调节电压值固定不能任意调节•白炽灯在半波电压下会轻微闪烁•实用性不是很好4.前沿相位控制调光器•一般使用可控硅作为开关器件，所以又称为可控硅调光器般使用可控硅作为开关器件所以又称为可控硅调光器•电路简单、成本低廉，调节精度高、容易远距离操纵•在市场上占主导地位•会产生较强的无线电干扰•不适合气体放电光源的调光使用55.后沿相位控制调光器•具有可控硅调光器的优点•一般使用MOSFET作为开关器件，所以又称为MOSFET调光器•能适应气体放电灯的调光需要6.PWM调光器•通常用于直流电源中对钨丝灯泡等线性负载调光•电路简单、成本低廉，调节精度高7. 正弦波调光器•一般使用IGBT作为开关器件，所以又称为IGBT调光器•所产生的谐波干扰极小•能很好的与非线性负载配合使用•没有最低负载功率的限制•电路复杂，成本较高1.双向可控硅调光电路分析•可控硅导通后将直到交流电压过零时才会截止•触发电路触发脉冲应该有足够的幅度和宽度•保护电阻防止半导体器件的损坏•功率调整电阻实现白炽灯的最小功率可以调节•电位器一般选择线性电位器•滤波网络消除可控硅工作时产生的干扰•温度保险丝可以在异常温升时切断电路2.为什么看不到白炽灯的工频闪烁•人眼的“视觉暂留”特性•钨丝的热惰性3.为什么使用调光器时有噪声•滤波器震荡•灯丝震荡4. 调光器的散热设计•小功率调光器不需要专门的散热措施大功率调光器需要安装个小型铝制散热片•大功率调光器需要安装一个小型铝制散热片•更大功率的调光器需要外接大型散热片5.调光器的安装步骤6.调光器的接线图77.调光器的群组安装P降=（n-1）· 20% · P1.使用SCR的台灯调光器2.改进的SCR台灯调光器R1、POT1和C1组成可调延时触发BR1为整流桥，它将交变电压变为电路，调节POT1可以改变C1的充电速率。
led调光器原理
LED调光器是一种能够控制LED灯光亮度的装置。
其原理是通过改变直流电源输出的电压和电流，来控制LED灯的亮度。
常见的LED调光器原理有PWM调光和电流调光。
PWM调光是通过不断切换开关来控制LED的亮度。
调光器将高频的交流电转换为高频的方波电信号，通过调节方波的占空比来控制LED的亮度。
当占空比为100%时，LED灯亮度最大，当占空比为0%时，LED灯关闭。
电流调光是通过改变LED电流来控制亮度。
电流调光器中有一个电流稳压电路，通过调整电流，使LED的亮度发生变化。
在电流稳定的情况下，LED的亮度与电流成正比，电流越大，LED灯的亮度越强。
另外，LED灯的亮度调节还需要考虑到LED灯的电压和电流特性，有些LED灯需要恒流源驱动，有些LED灯则需要电压源驱动。
因此，调光器需要根据LED 灯的特性来选择适合的调光方式。
总之，LED调光器原理是通过改变电压和电流来控制LED灯的亮度，常见的调光方式有PWM调光和电流调光，同时需要根据LED灯的特性选择适合的调光方式。
SMARTISYS IPCLI系列调光器使用说明一．功能描述在学术报告、多媒体演示等场合，配合演示要求，通过SMARTISYS®控制系统和IPCLI调光器对会议灯光进行控制和调节能够极大地提高演示的效果。
SMARTISYS®IPCLI系列调光器有程序控制和手动控制两种控制模式；在应急情况下，可以通过手动方式对相应的灯组进行开关控制及操作；在程序控制模式下，通过Smart Control Builder™编程进行任意独立或组合的灯光进行明暗调节和控制。
IPCLI输入采用4-Pin专用网络接线端子，用于直接给该设备供电和发送控制信号，调光器直接根据信号判定当前的调节程度，然后控制可控硅，以达到无级灯光调节的目的。
在整个SMARTISYS®系统中，每一个网络控制单元均需要设置一个唯一的ID，它由两位十六进制数组成，用户通过直接调拨L和H两个旋钮，根据需要，设置成从03到FF，只要设置同Smart Control Builder™软件硬件配置中的参数匹配，系统便可自动识别，以达到对应控制目的。
由于整个系统采用了专用网络和协议通讯，加上ID的唯一性，我们可以将处于不同位置的设备接入到同一系统中来，并且支持多达250个网络设备，这样，不仅大大提高了整个硬件系统的使用效率，提升了集控程度，而且还简化了操作。
SMARTISYS®系列调光器有IPCLI-4、IPCLI-4L和IPCLI-6L两个型号，它们具有相同的电气特性，主要区别在于：IPCLI-4 IPCLI系列调光器，4路独立灯光调节单元IPCLI-4L IPCLI系列机架式调光器，4路独立灯光调节单元IPCLI-6L IPCLI系列机架式调光器，6路独立灯光调节单元二．物理特征调光路数：4路/6路独立调光单元接入功率：单通道220V，1800W，总功率小于3600W网络输入：4位专用网络接线端子外壳：深灰色和黑色金属外壳安装方式：嵌墙、挂墙式或机架式三．操作说明输入包括4-Pin专用网络接线端子，用于直接给该设备发送控制信号，接入了系统，便可直接通过主控机控制，调光器控制芯片通过解析主控机发送过来的命令从而执行相应的操作。
七彩调光器说明书
★正常时间功能：显示时间、日期(从2000年至2099年)、星期、温度，并可实现12/ 24小时制的转换。
★闹钟和贪睡功能：每日闹铃，闹铃音乐有8首可选，同时可开启贪睡功能。
★环境温度显示功能：温度测量0°C-50°C或32°F-122°F并可进行摄氏/华氏温度转换。
★七彩灯功能：可发出七种颜色的光，循环变色。
使用说明书：
1、时间日期设置
★上电后显示正常状态。
按SET键进入时间、日期的设置，并以下列顺序分别设置小时、分钟、年、月、日、星期等，通过UP/DOWN 键配合来完成设置。
★设置范围：时为1-12或0-23、分为0-59，年为2000-2099、月为1-12、日为1-31在日期设置的同时，星期由MON至SUN相应的自动改变。
★在设置状态，也可按AL键或无按键1分钟退出设置，并显示当前所设置的时间。
★在正常状态，按UP键进行12和24小时转换。
2、闹钟和贪睡设置
★在正常状态，按AL键一次进入闹钟模式。
使用说明书Busch-Dimmer®系列调光器6565 U-500Busch-Dimmer®1安全提示 (3)2按规定使用 (3)3环境 (3)4操作 (4)5技术数据 (4)6结构与功能 (5)6.1功能和装备特征 (5)6.2组合方式 (5)7减小连接功率（降低额定值） (6)8安装和电气连接 (7)8.1对装配人员的要求 (7)8.2安装 (8)8.3电气连接 (9)Busch-Dimmer®安全提示1 安全提示警告电压！230 V 的电压会造成生命危险和火灾危险。
– 只能由电气专业人员在 230 V 电网上进行工作。
– 安装/拆卸前须切断电源！2 按规定使用设备仅规定用于“结构和功能”章节中说明的采用所提供及允许组件执行的相关操作。
3 环境考虑环保！已使用的电气和电子设备不得作为家庭垃圾处理。
– 设备可能包含可重新利用的宝贵原材料，因此须将设备送往相应的回收机构。
所有包装材料及设备均标示普通及专业处理标记和检测印章。
务必由专业的回收机构或者处理企业处理包装材料和电气设备及其组件。
产品须符合法律法规，特别是电气和电子设备法以及 REACH 条例。
（EU 指令 2002/96/EG WEEE 和 2002/95/EG RoHS）（EU-REACH 条例和条例实施法 (EG) 第 1907/2006 号文件）Busch-Dimmer®操作4 操作•快速点击左侧或右侧操作面（操作元件 6545-…）打开或关闭照明。
•长时间按压操作面更改照明亮度值。
达到最小或最大亮度值时，该过程停止。
关闭照明后，该值将保存至下一次打开为止。
5 技术数据常规参数额定电压230 V AC ±10 %, 50 / 60 Hz315 W / VA每个信道的额定功率（取决于环境温度；考虑到电子变压器 5 % 的消耗功率）每个信道的最小负荷40 W / VA半导开关触点常闭触点 = 0 毫米过载保护电子式短路保护电子式总的环境温度范围0 ... 70 °C连接功率– 环境温度范围0 ... 35 °C 时 100 % 的连接功率– 环境温度范围35 ... 70 °C 时连接功率降低（降额）Busch-Dimmer ®结构与功能6 结构与功能设备可以对下列负载类型进行控制：6.1 功能和装备特征• 用于串联嵌件• 用于开关和调光 2 个独立的用电器 • 输出端：2 个独立的调光信道 • 双按键 • 光存储即使在照明关闭后，也将存储所设置的亮度值。
led调光器的原理
LED调光器的原理是基于PWM（脉宽调制）技术。
PWM通
过改变电源向LED灯供电的时间比例来控制LED灯的亮度。
当PWM信号处于高电平时，LED灯得到电源供电，亮度较高；当PWM信号处于低电平时，LED灯断开电源供电，亮度较低。
通过快速地在高电平和低电平之间切换，人眼无法察觉到这一变化，从而实现对LED灯亮度的可调节。
具体来说，PWM调光器包含一个调光电路和一个时钟电路。
时钟电路产生一个稳定的高频方波信号，作为控制信号。
调光电路通过控制时钟信号的高电平和低电平时间比例，来决定LED灯的亮度。
当调光电路将高电平时间比例增加时，LED
灯亮度增加；反之，减小高电平时间比例，LED灯亮度减小。
调光器可以通过调整PWM信号的占空比来实现亮度调节。
占
空比是指高电平时间与一个完整周期时间的比值。
增加占空比会导致LED灯亮度增加，降低占空比则会使LED灯变暗。
PWM调光器的优点是调光精度高，能实现无级调光，且效率
较高。
然而，由于调光过程是通过高频的开关实现的，可能会产生PWM噪声，需要在设计时注意电路抑制噪声，保证调光
器的稳定工作。
通用型LED调光产品号 : UD1755REG使用说明1安全指南电气设备的安装和连接只允许由电气专业人员执行。
可能引发严重伤害、火灾或财物损失。
请完整阅读并遵守操作说明。
电击危险。
在对设备或负载施工前先安全断开。
电击危险。
设备不应断开。
即使在关闭仪器的情况下，负载也没有断开电源。
当设置的运行方式与负载类型不匹配时，可能导致毁坏危险。
在连接或更换负载时正确设置运行方式。
火险。
在使用感应变压器操作时，必须遵守每种变压器相应制造商的使用说明。
只能使用符合EN 61558-2-6（VDE 0570，第 2-6 部分）的安全隔离变压器。
该说明书属于产品的组成部分，必须由最终用户妥善保管。
2正常应用正常应用–开关和调节照明–按照 DIN EN 60715 安装至配电箱中的支承轨道上–通过按键、带按键端、旋转调光器分站的双线或三线分机或带常开触点的按键进行操作3产品特性–设备根据相位导通原理工作–自动或手动设置与负载相匹配的调光原理–通过 LED 显示设置的运行方式–通过节能型软启动接通–以上次设置的亮度或保存的开启亮度接通–开启亮度可长久保存–最小亮度可长久保存–最迟 7 秒后长久切断电子短路保护–电子超温保护通过功率放大器可以提升功率。
4操作本说明书介绍了如何使用设备上的按键、带按键端或按键（用作分机）的双线分机或三线分机。
接通负载时，显示 LED (1) 亮绿色。
开关灯￭短按按键 n 或按键端：以最后设置的亮度或保存的接通亮度接通或关闭灯光。
￭短按按键o或按键端：接通灯光。
三线分机：按上端接通，按下端关闭。
设置亮度灯已开。
￭长按按键 n 或按键上端。
灯光变亮至最大亮度。
￭长按按键 o 或按键下端。
灯光变暗至最小亮度。
以最小亮度打开灯￭长按按键 o 或按键下端。
将灯开到最小亮度。
￭长按按键 n 或按键上端。
将灯开到最小亮度并且灯光变亮。
保存开启亮度发货时会将最大亮度设置为开启亮度。
￭将灯调节至所需亮度。
￭全方位长按按键 n 和 o 或按键端 4 秒。
调光器的工作原理
调光器是一种能够调整灯光亮度的设备。
它主要由电子元件和控制电路组成。
调光器的核心元件是可控硅（SCR）或晶闸管。
可控硅是一种半导体电子器件，具有单向导电性，可以控制电流的通断。
调光器的控制电路会根据用户的要求发送信号给可控硅，以控制灯光的亮度。
当用户希望降低灯光亮度时，控制电路会将信号发送给可控硅，使其工作在导通状态。
此时，电流能够通过可控硅，供应给灯泡。
但是由于可控硅的单向导电性，只有电流的一部分能够通过，从而降低了灯泡的亮度。
当用户希望增加灯光亮度时，控制电路会将信号发送给可控硅，使其工作在截止状态。
此时，电流无法通过可控硅，无法供应给灯泡，从而降低了灯泡的亮度。
调光器的控制电路还可以根据用户的需求实现灯光的调节方式，例如调节灯光的暖色和冷色，以及实现灯光的渐变效果。
总之，调光器通过控制可控硅的导通和截止状态，来控制灯光的亮度，从而实现灯光的调节效果。
HEG合迈LED调光控制器是一款专用于LED照明的智能调光控制器，采用目前最先进的PWM（脉宽调制）数字化亮度调节技术；可以手动旋钮无级调节亮度，也可以用红外线遥控器来远距调光；适用于商业和家庭标准86型开关插座底盒的安装；安装LED调光器开关可满足商业或家庭照明不同时段的光线需要，延长LED寿命，节能省电。
1、标准86型开关插座大小，方便安装。
2、旋钮式无级调光＋红外无线遥控器调光，方便实用。
3、真正的0～100％亮度调节，256级灰度，调节灯光柔和稳定细腻，无频闪现象，欢迎比较。
4、关灯延时、调光缓变、夜光指示等多项人性化设计。
5、25％、50％、75％、100％四种亮度及四种DIY情景模式快速选择功能。
6、恒压、恒流、DMX512输出多款型号选择，可配合不同的LED灯具。
7、恒压自动适应12V～24V，恒流自动适应12V～48V的工作电压。
8、可连接功率扩展器放大功率。
技术参数：型号：BC-320-6A（恒压型）输入电源：DC12V-DC24V最大负载电流：6A最大输出功率：75W（12V）150W（24V）输出信号：恒压PWM调光范围：0～100％灰度级别：256级产品尺寸：L87xW87（mm）产品重量：200g (转载/news/index.html)LED调光器驱动、led调光器、LED多功能调光驱动器T631-i12 is a smart light controllers dedicated to long-illumination LED light, using the most advanced DMX technology，thedimming can be manually operate d,or though infrared remote colors. It is applicable to commerical use and hous ehold 86-style socket installation. The installation of LED dimmer can meet co mmericalor home lighting at different occasion with different enviornment,extend the LED life span,and save energy;LED lights of any power can use this dim mer to decolorize.Functions：1、Brightness adjustment from 0 to 100% with knob + wireless remote control, convenient and practical2、256-level gray-scale for soft and delicate lighting without flicker phenomeno n3、PWM digtal dimming + designed to eliminate cuurent surges to extend the life span to theLEDParameters：Part No：T631-i12Input Voltage：DC12VRemote control distance(no barrier):IR≤10Mgrey-scale：256Output Singal: DMX512Weight:140g产品介绍T631-i12是一款用于LED照明智能调光器，采用先进的PWM数字化亮度调节技术，手动旋钮无级亮度调节。
（2）发光强度IV：发光二极管的发光强度通常是指法线（对圆柱形发光管是指其轴线）方向上的发光强度。
若在该方向上辐射强度为（1/683）W/sr时，则发光1坎德拉（符号为cd）。
由于一般LED的发光二强度小，所以发光强度常用坎德拉(mcd)作单位。
Y#z3l"a;o!Zs(（3）光谱半宽度Δλ:它表示发光管的光谱纯度.是指图3中1/2峰值光强所对应两波长之间隔.j H0q"r6N K（4）半值角θ1/2和视角：θ1/2是指发光强度值为轴向强度值一半的方向与发光轴向（法向）的夹角。
半值角的2倍为视角（或称半功率角）。
k5D-~6m%r F6e l$? Z?@!`5E`W s0@图3N8X!g*L0|-G b Y图3给出的二只不同型号发光二极管发光强度角分布的情况。
中垂线（法线）AO的坐标为相对发光强度（即发光强度与最大发光强度的之比）。
显然，法线方向上的相对发光强度为1，离开法线方向的角度越大，相对发光强度越小。
由此图可以得到半值角或视角值。
LED的发光强度Iv与照度E之间如何进行换算？发光强度, LED, 换算先了解以下照度的定义：照度是指照射在光接收面上一点处的面元上的光通量dφ，与该面元面积ds的比值，照度用勒克斯作单位，用符号lux表示，可表示为：E=dφ/ds(71-1)显然在同等光通量下，照射面元的面积越大，照度越小，反之亦然。
如果知道了LED的光通量φ和需照射的面积，就可换算出照度E，如果知道了LED的发光强度Iv和射出角θ，则同样可换算出照射在面元面积为S的面上的照度。
例如：一个发射角为60°，光强Iv=1cd的LED，在向其法向距离为0.1M的平面上照射时，它的照度可以从下述步骤求得：由上述Iv与φ的换算可以知道，发射角为60°，发光强度为1cd 的LED光源的等效光通量φ=4π×（60°/360°）≈21m，而在照射到0.1M距离的面元时，该被照面元的面积S为：S=π（dtan30°）2≈3.14×(0.1×0.58) 2≈0.0105M 2于是有：E=φ/S=21m/0.0105≈190lux。
如果距离为1M时，则照射角上的照度仅为1.92lux。
从上面这些参数之间的互换来看，均是有条件的，比较与使可控硅是可控硅整流元件的简称，是一种具有三个PN 结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。
它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变成交流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。
可控硅和其它半导体器件一样，有体积小、效率高、稳定性好、工作可靠等优点。
它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
目前可控硅在自动控制、机电应用、工业电气及家电等方面都有广泛的应用。
可控硅从外形上区分主要有螺旋式、平板式和平底式三种。
螺旋式应用较多。
可控硅有三个极----阳极(A)、阴极(C)和控制极(G)，管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN 结，与只有一个PN结的硅整流二极管在结构上迥然不同。
可控硅的四层结构和控制极的引入，为其发挥“以小控大”的优异控制特性奠定了基础。
可控硅应用时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。
目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。
一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
我们可以把从阴极向上数的第一、二、三层看面是一只NPN型号晶体管，而二、三、四层组成另一只PNP型晶体管。
其中第二、第三层为两管交迭共用。
可画出图1的等效电路图。
当在阳极和阴极之间加上一个正向电压E，又在控制极G和阴极C之间(相当BG2的基一射间)输入一个正的触发信号，BG2将产生基极电流Ib2，经放大，BG2将有一个放大了β2 倍的集电极电流IC2 。
因为BG2集电极与BG1基极相连，IC2又是BG1 的基极电流Ib1 。
BG1又把Ib1(Ib2)放大了β1的集电极电流IC1送回BG2的基极放大。
如此循环放大，直到BG1、BG2完全导通。
事实上这一过程是“一触即发”的，对可控硅来说，触发信号加到控制极，可控硅立即导通。
导通的时间主要决定于可控硅的性能。
可控硅一经触发导通后，由于循环反馈的原因，流入BG2基极的电流已不只是初始的Ib2 ，而是经过BG1、BG2放大后的电流(β1*β2*Ib2)，这一电流远大于Ib2，足以保持BG2的持续导通。
此时触发信号即使消失，可控硅仍保持导通状态，只有断开电源E 或降低E的输出电压，使BG1、BG2 的集电极电流小于维持导通的最小值时，可控硅方可关断。
当然，如果E极性反接，BG1、BG2受到反向电压作用将处于截止状态。
这时，即使输入触发信号，可控硅也不能工作。
反过来，E接成正向，而触动发信号是负的，可控硅也不能导通。
另外，如果不加触发信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。
可控硅这种通过触发信号(小触发电流)来控制导通(可控硅中通过大电流)的可控特性，正是它区别于普通硅整流二极管的重要特征。
由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表1表1 可控硅导通和关断条件应用举例：可控硅在实际应用中电路花样最多的是其栅极触发回路，概括起来有直流触发电路，交流触发电路，相位触发电路等等。
1、直流触发电路：如图2是一个电视机常用的过压保护电路，当E+电压过高时A 点电压也变高，当它高于稳压管DZ的稳压值时DZ道通，可控硅D 受触发而道通将E+短路，使保险丝RJ熔断，从而起到过压保护的作用。
2、相位触发电路：相位触发电路实际上是交流触发电路的一种，如图3，这个电路的方法是利用RC回路控制触发信号的相位。
当R值较少时，RC时间常数较少，触发信号的相移A1较少，因此负载获得较大的电功率；当R值较大时，RC时间常数较大，触发信号的相移A2较大，因此负载获得较少的电功率。
这个典型的电功率无级调整电路在日常生活中有很多电气产品中都应用它。
可控硅主要参数有：1、额定通态平均电流在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。
2、正向阻断峰值电压在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。
可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。
3、反向阴断峰值电压当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。
使用时，不能超过手册给出的这个参数值。
4、控制极触发电流在规定的环境温度下，阳极---阴极间加一定电压，使可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。
5、维持电流在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。
采用可控硅技术对照明系统进行控制具有:电压调节速度快，精度高，可分时段实时调整，有稳压作用，采用电子元件，相对来说体积小、重量轻、成本低。
但该调压方式存在一致命缺陷，由于斩波，使电压无法实现正弦波输出，还会出现大量谐波，形成对电网系统谐波污染，危害极大，不能用在有电容补偿电路中。
(现代照明设计要求规定，照明系统中功率因数必须达到0.9以上，而气体放电灯的功率因数在一般在0.5以下，所以都设计用电容补偿功率因数)在国外发达国家，已有明文规定对电气设备谐波含量的限制，在国内，北京、上海、广州等大城市，已对谐波含量超标的设备限制并入电网使用。
采用可控硅技术对照明系统进行照度控制时,可通过加装滤波设备来有效降低谐波污染。
近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。
应用介绍------可控硅在调光器中的应用：可控硅调光器是目前舞台照明、环境照明领域的主流设备。
在照明系统中使用的各种调光器实质上就是一个交流调压器，老式的变压器和变阻器调光是采用调节电压或电流的幅度来实现的，如下图所示。
u1是未经调压的220V交流电的波形，经调压后的电压波形为u2，由于其幅度小于u1，使灯光变暗。
在这种调光模式中，虽然改变了正弦交流电的幅值，但并未改变其正弦波形的本质。
与变压器、电阻器相比，可控硅调光器有着完全不同的调光机理，它是采用相位控制方法来实现调压或调光的。
对于普通反向阻断型可控硅，其闸流特性表现为当可控硅加上正向阳极电压的同时又加上适当的正向控制电压时，可控硅就导通；这一导通即使在撤去门极控制电压后仍将维持，一直到加上反向阳极电压或阳极电流小于可控硅自身的维持电流后才关断。
普通的可控硅调光器就是利用可控硅的这一特性实现前沿触发相控调压的。
在正弦波交流电过零后的某一时刻t1(或某一相位角wt1)，在可控硅控制极上加一触发脉冲，使可控硅导通，根据前面介绍过的可控硅开关特性，这一导通将维持到正弦波正半周结束。
因此在正弦波的正半周(即0~p区间)中，0~wt1范围可控硅不导通，这一范围称为控制角，常用a表示；而在wt1~p间可控硅导通，这一范围称为导通角，常用j表示。
同理在正弦波交流电的负半周，对处于反向联接的另一个可控硅(对两个单向可控硅反并联或双向可控硅而言)在t2时刻(即相位角wt2)施加触发脉冲，使其导通。
如此周而复始，对正弦波每半个周期控制其导通，获得相同的导通角。
如改变触发脉冲的施加时间(或相位)，即改变了导通角j(或控制角a)的大小。
导通角越大调光器输出的电压越高，灯就越亮。
从上述可控硅调光原理可知，调光器输出的电压波形已经不再是正弦波了，除非调光器处在全导通状态，即导通角为180°(或p)。
正是由于正弦波被切割、波形遭受破坏，会给电网带来干扰等问题……好的调光设备应采取必要措施，努力降低使用可控硅技术后产生的干扰。
（5）正向工作电流If：它是指发光二极管正常发光时的正向电流值。
在实际使用中应根据需要选择IF在0.6·IFm以下。
（6）正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。
一般是在IF=20mA时测得的。
发光二极管正向工作电压VF在1.4～3V。
在外界温度升高时，VF将下降。
(u)F E*T1\||绿色照明的历史是指通过提高照明电器和系统的效率，减少发电排放的大气污染物和温室气体，改善生活质量，提高工作效率。
照明是一个用电能转换成光能做工的过程，在这个转换过程中，还会伴随产生发热等损耗。
我国照明用电量年消耗约2000亿千瓦时，占年发电量的12%左右。
