YG669系列电连接器一、物料简介该系列连接器为金属壳体，屏蔽效果好，可实现360°全屏蔽，体积小，特别适用于空间狭小的场合。
该系列产品为单芯大电流连接器，适配电缆为50mm²、70mm²屏蔽或非屏蔽电缆。
采用推拉式快速锁紧结构，具有二次锁紧功能，操作简易，连接可靠。
接触件具有防触电保护功能。
防错插：同时具备结构防误和视觉防误两种措施，结构上采用多键位防止错插设计，连接器外部通过不同颜色的配置实现视觉防错。
防护等级高，插头与插座配合后，防护等级达IP67如有特殊要求，请咨询四川永贵公司相关人员，我们将为你提供相关设计方案及技术规格书二、技术参数1、电气特性额定电流：220A（50mm²），270A（70mm²）额定电压：630 AC/DC耐电压：3000V AC接触电阻：≤0.2mΩ绝缘电阻：≥5000 MΩ（常态），≥500 MΩ（湿热）2、机械特性防护等级：IP67（头座对插）3、工作环境：工作温度：-40℃~+125℃湿度：≤80%（温度为40±2℃）三、型号命名方式插头：设计序列号:YG669插针：P接触件数量：1直插头: P 弯插头:PW 接触件端接形式,压接：Y 适用电缆截面积（单位：mm2）屏蔽:P防错插色带颜色：R：红、G：绿、B：蓝、H：黑、Y：黄防错插键位角度：W：45°、X：90°Y：135°、Z：180°插座：Φ8设计序列号:YG669插孔：S接触件数量：1插座: R接触件端接形式:压接：Y连接铜排连接：T 连接接线端子：D尾部端接形式描述：M8螺钉过孔：Φ8M8螺纹孔：M8防错插色带颜色：R：红、G：绿、B：蓝、H：黑、Y：黄防错插键位角度：W：45°、X：90°Y：135°、Z：180°屏蔽:P安装方式：法兰安装：F四、外形尺寸插头：插座。
***********规格书
***********规格书简介如下：
该产品是一款电子元器件，属于连接器、互连器件类别，特别适用于家庭背板连接器，符合DIN 41612系列标准。
其主要特性包括接头类型为母引脚，具有48个针脚的电源接口，间距为0.200"（即5.08mm）。
此外，该产品的触点材料采用铜合金，具有优良的导电性能。
在额定电流6A、额定电压125V交流的条件下，该产品能稳定工作。
以下是***********规格书的相关信息：
型号：***********
类别：连接器，互连器件，家庭背板连接器，DIN 41612系列
包装：散装
连接器类型：接头，母引脚
针脚数：48（电源）
间距：0.200"（5.08mm）
触点材料：铜合金
额定电流：6A
额定电压：125V交流
以上信息可能并不完整，建议访问电子元器件相关网站或咨询相关厂商，以获取更详细、准确的规格书信息。
同时，请注意选择正规渠道购买电子元器件，以确保产品质量和售后服务。
XH CONNECTOR端子塑壳注1）有关材质为黄铜的产品或镀金规格产品，请垂询本公司。
2）使用屏蔽线、小尺寸电线以及其他特殊规格的电线时，请垂询本公司。
3） S XH-001T-P0.6N 型是为了提高插拔作业性而将接插力设计得较低的连接器。
请用于振动较少、使用环境良好的部位。
●符合RoHS 标准的产品注 1） 2极10.0mm 间距填孔部件。
未注册UL、CSA、T V 标准的产品。
2） 6极5.0mm 间距填孔部件。
未注册UL、CSA、T V 标准的产品。
2）有关全自动压着机用的压着模具，请垂询本公司。
XH CONNECTOR带座插头带座插头注1）还备有自接插部端面的电路板安装销尺寸为7.6mm的侧装型2～15极。
订货时请在上述型号的末尾加上“ -1”。
2） 2极10.0mm间距填孔部件。
（未注册UL、CSA、T V标准的产品。
）3） 可与NR/NRD连接器（压接方式）、JQ连接器（电路板对电路板）通用。
XH CONNECTOR表面封装型带座插头注1）带座插头为NR/NRD 连接器（压接方式）、JQ 连接器（电路板对电路板）通用。
2）※表示未注册UL、CSA、T V 标准的产品。
带座插头XH CONNECTOR径向带带座插头● 符合RoHS 标准的产品 本产品的标签上标有（LF）（SN）。
带装尺寸包装规格注）也备有包装规格不同的产品。
详情请垂询本公司。
XH CONNECTOR带座插头 引脚拔出填孔部件带座插头 玻璃纤维增强尼龙产品塑壳 引脚拔出填孔部件塑壳带座插头端子径向带 带座插头表面封装型 带座插头带座插头 带定位柱顶装型型号标示方法。
产品规格书样板PRODUCT SPECIFICATION TITLE:PART NO:REVISION:P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:REVISION HISTORY:1.0. SCOPEThis product specification covers performance, tests and quality requirements for When tests areperformed on subject product line, procedures specified in Figure 1 shall be used. All inspections shall be performed using the applicable product drawing.2.0. APPLICABLE DOCUMENTSP/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:The following documents form a part of this specification to the extent specified herein. Unless otherwise specified, the latest edition of the document applies. In the event of conflict between the requirements of the specification and the product drawing, the product drawing shall take precedence. In the event ofconflict between the requirements of this specification and the referenced documents, this specificationshall take precedence.2.1. APPLICABLE DOCUMENTS AND SPECIFICATIONSEIA-364SS-00259.3.0.REQUIREMENTS3.1. Standard atmospheric condition:Unless otherwise specified, the standard range of atmospheric condition for marking, measurement and tests is as follows:Ambient temperature:Relative humidity:Air pressure:3.2. Temperature:Operating:Storage:3.3. RatingsVoltage:Current:3.4. DimensionSee applicable product drawing3.5. Material, plating and markings3.5.1. Housing Dielectric Material:Polymer type: High Temp PlasticColor: BLACKUL94 flammability rating: UL94-V03.5.2. Contact Material /PlatingBase metal alloy:Contact surface condition:Contact surface plating material:Underplate material:P/N: REVISION:RELEASE DATE: PREPARED:CHECKED: APPROVED:Solder tail plating material:4.0. Performance and Test DescriptionProduct is designed to meet the electrical, mechanical and environmental performance requirementsspecified in Future 1. Unless otherwise specified, all tests shall be performed at ambient environmental conditions per EIA-364P/N: REVISION:RELEASE DATE: PREPARED:CHECKED: APPROVED:P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:Figure-1(a).Shall meet visual requirements show no physical damage and shall meet requirements of additional tests asspecified in Test Sequence in Figure-2.P/N: REVISION:RELEASE DATE: PREPARED:CHECKED: APPROVED:Figure-2P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:6.0. Environment Protection6.1. For this part, a ban is placed on the use of the materials that include the substances specified inSS-00259 PART 1. Refer to the SS-00259 PART 1 for the details of use prohibition parts orexclusion items.(1) Cadmium and its compounds(2) Lead and its compounds Mercury and its inorganic compounds(4) Hexavalent chromium compoundsPoly chlorinated biphenyls (PCB) Poly chlorinatedterphenyls(PCT) Poly chlorinated naphthalenes (PCN)(8) Chlorinated paraffins(CP)(9) Other chlorinated organic compounds Polybrominated biphenyls(PBB)(11) Polybromo diphenyl ethers(PBDE)(12) Other brominated organic compounds(13) Organo tin compounds (Tri butyl tin/Tri phenyl tin)(TBT/TPT) Asbestos(15) Formaldehyde(16) Poli vinyl chloride and poli vinyl chloride blends (PVC) Specific Azo compounds (The human bodycontact portion of the product made on theassumption that a human body was touched continuously)(18) Fluoro hydro carbon(FHC)and hydrofluorocarbon(PFC)6.2. In the process which manufactures this part, a ban is placed on the use of the substancesspecified in SS-00259 PART 16.2.1. Ozone depleting substances (ODS)Specific Freon: CFC-11,12,13,111,112,113,114,115211,212,213,214,215,216,2171. 1. 1-trichloroethaneCarbon tetrachlorideHalon – 1211,1301,2402Methyl bromide6.2.2. Chlorined organic solvent6.3. For this part, a ban is placed on the use of the materials that emits formaldehyde exceeding theconcentration specified in SS-00259 Part-1*.6.4. In order to guarantee having satisfied the 1.2.3rd clause, submit a certificate of non-use at thetime of part approval.SS-00259 Part1:P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:MANAGEMENT REGULATIONS FOR THE RESTRICTIVELY-USED SUBSTANCES INCLUDED IN PARTS AND DEVICES。

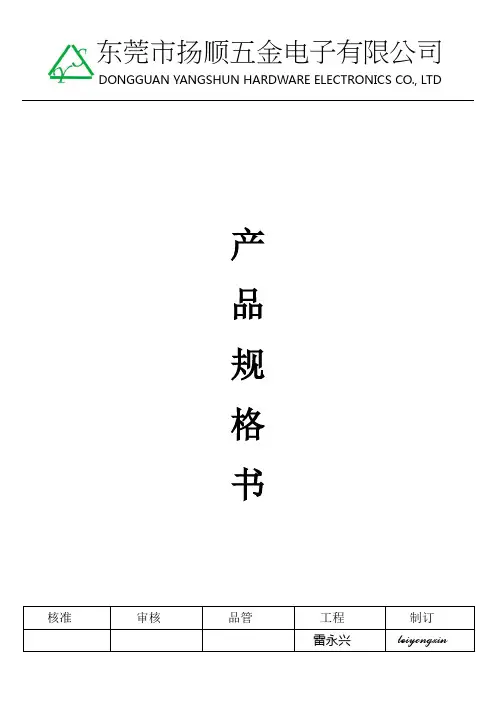

DONGGUAN YANGSHUN HARDWARE ELECTRONICS CO., LTD核准 审核 品管 工程 制订产 品 规 格 书DONGGUAN YANGSHUN HARDWARE ELECTRONICS CO., LTD核准 审核 品管 工程 制订产品规格书D-SUB 系列连接器文件编号: YS-QC-WI005版 次: A/0 页码4/1日 期2009-08-01DONGGUAN YANGSHUN HARDWARE ELECTRONICS CO., LTD核准 审核 品管 工程 制订1. 适用本公司所有D-SUB 系列连接器。
2 原材料材质成份2. 1. 塑胶: PBT 料， UL 94V-0 2.2. 端子: 青铜、磷铜 镀金、锡 2.3. 铁壳: 铁材 镀镍、锡、五彩、金2.4 螺丝铆钉：铜合金、铁材、锌合金 镀镍、锡、金 3 电气性能3.1 额定电流: 3 AMP3.2 额定电压: 500V AC/ rms 50Hz3.3 抗电强度：1000V AC/ rms,50Hz for one minute 00 3.4 绝缘电阻:1000M Ω 3.5 接触电阻: 10m Ω MAX 3.6 温度: -55℃ 至 105℃产品规格书D-SUB 系列连接器文件编号:YS-QC-WI005版 次:A/0DONGGUAN YANGSHUN HARDWARE ELECTRONICS CO., LTD核准 审核 品管 工程 制订页码4/2 日 期 2009-08-014．机械性能4.1 D-SUB TYPENO 插入力Max(gkf)拔出力Min(gkf)9 3.1 0.35 15 5.1 0.45 25 8.5 0.80 37 12.6 1.0 504.2 D-SUB H.D TYPENO 插入力Max(gkf)拔出力Min(gkf)15 4.0 0.52 26 6.0 1.05 44 9.5 1.37 62 13.48 1.76 7815.0产品规格书D-SUB 系列连接器文件编号:YS-QC-WI005版 次: A/0 页码4/3日 期：2009-08-01DONGGUAN YANGSHUN HARDWARE ELECTRONICS CO., LTD核准 审核 品管 工程 制订5.吃锡性能5.1 吃锡条件焊接温度： 260 ± 5 ℃ 焊接时间： 4 〜 5秒沾锡覆盖率占95%以上 无虚焊 假焊6．盐雾试试验项目 标准设定 备注 盐水溶液浓度值 （5+1）% 试验相对温度 85%以上 空气压力 1+0.1kg/cm 2 压力桶温度 47℃+1℃ 喷雾量 1.0-2.0MI/80 cm 2/h升温时间 40分钟内 样品放置角度自由悬置/倾斜15-30度测试后，前壳表面必须色泽均匀，无氧化锈蚀现象产品规格书D-SUB 系列连接器文件编号:YS-QC-WI005版 次:A/0DONGGUAN YANGSHUN HARDWARE ELECTRONICS CO., LTD核准 审核 品管 工程 制订页码 4/4 日 期： 2009-08-017．包装方式7.1 D-SUB TYPE 袋装纸箱规格：31.5*28*22CM PE 袋规格：19.5*24CMNO 袋装数量 单箱数量 盒装数量 单箱数量 单重（g ） 后铆单重 前铆单重 盒装纸箱规格 公头 母头 公头 母头 公头 母头 9 200 3000 50 2000 3.6 4.45 4.35 5.2 5.05 5.9 36.5*20*35CM 300 15 200 3000 50 1300 5.35 6.6 6.1 7.35 6.8 8.05 34.4*23.5*24.5CM 25 100 1500 50 1500 7.75 9.35 8.5 10.1 9.2 10.8 36*31*27.5CM 37 50 1500 40 1200 10.65 14.1 11.4 14.85 12.1 15.55 36*31*27.5CM505075013.5517.214.317.9515.018.657.2 D-SUB H.D TYPE 袋装纸箱规格：31.5*28*22CM PE 袋规格：19.5*24CMNO 袋装数量 单箱数量 盒装数量 单箱数量 单重（g ） 后铆单重 前铆单重 盒装纸箱规格公头 母头 公头 母头 公头 母头 15 200 3000 50 2000 3.7 4.75 4.45 5.5 5.15 6.2 36.5*20*35CM 300 26 300 3000 50 1300 5.9 6.75 6.65 7.5 7.35 8.2 34.4*23.5*24.5CM 44 100 1500 50 1500 8.75 10.35 9.5 11.1 10.2 11.8 36*31*27.5CM 62 50 1500 40 1200 12.3 15.05 13.05 15.8 13.75 16.5 36*31*27.5CM785075014.2517.815.018.5515.715.7。

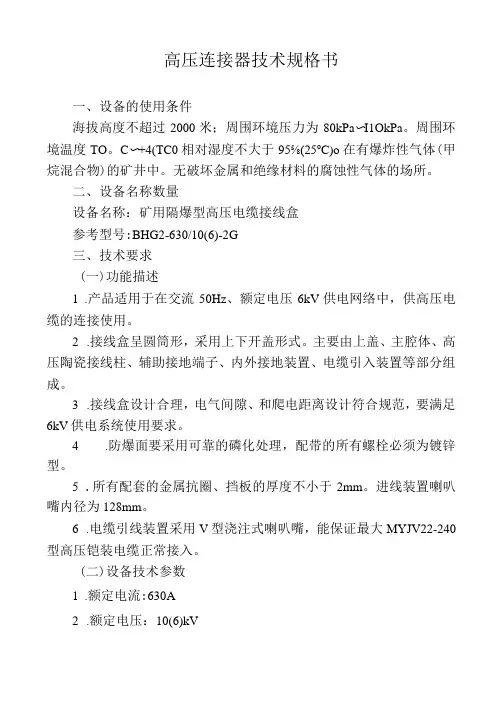

高压连接器技术规格书一、设备的使用条件海拔高度不超过2000米；周围环境压力为80kPa〜I1OkPa。
周围环境温度TO。
C〜+4(TC0相对湿度不大于95⅝(25o C)o在有爆炸性气体(甲烷混合物)的矿井中。
无破坏金属和绝缘材料的腐蚀性气体的场所。
二、设备名称数量设备名称：矿用隔爆型高压电缆接线盒参考型号:BHG2-630/10(6)-2G三、技术要求(一)功能描述1.产品适用于在交流50Hz、额定电压6kV供电网络中，供高压电缆的连接使用。
2.接线盒呈圆筒形，采用上下开盖形式。
主要由上盖、主腔体、高压陶瓷接线柱、辅助接地端子、内外接地装置、电缆引入装置等部分组成。
3.接线盒设计合理，电气间隙、和爬电距离设计符合规范，要满足6kV供电系统使用要求。
4.防爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌型。
5.所有配套的金属抗圈、挡板的厚度不小于2mm。
进线装置喇叭嘴内径为128mm。
6.电缆引线装置采用V型浇注式喇叭嘴，能保证最大MYJV22-240型高压铠装电缆正常接入。
(二)设备技术参数1.额定电流:630A2.额定电压：10(6)kV3.工作频率：50Hz4.接线盒的防爆型式为矿用隔爆型，防爆标志Exd1。
(三)主要部件材质和寿命优质铸钢件隔爆外壳。
四、供货范围BHG2-2G630/10(6)矿用隔爆型高压电缆接线盒10只，随机应有详细的与产品配套的使用维护说明书、产品合格证、及国家权威部门颁发的煤安证，防爆合格证；提供10套完整的书面安装维护使用说明书和一套电子版安装维护使用说明书。
五、设备制造和检验标准1.产品应符合《煤矿安全规程》、GB3836-2010《爆炸性气体环境用电气设备》标准要求；产品的其他性能要求必须符合相应的国家和行业标准。
2.符合MT/T1100-2009《煤矿用隔爆型电缆接线盒》，符合Q/DG851-2013《矿用隔爆型高压电缆接线盒》要求。
3.本技术规格书未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规格书和工业标准的优质产品。

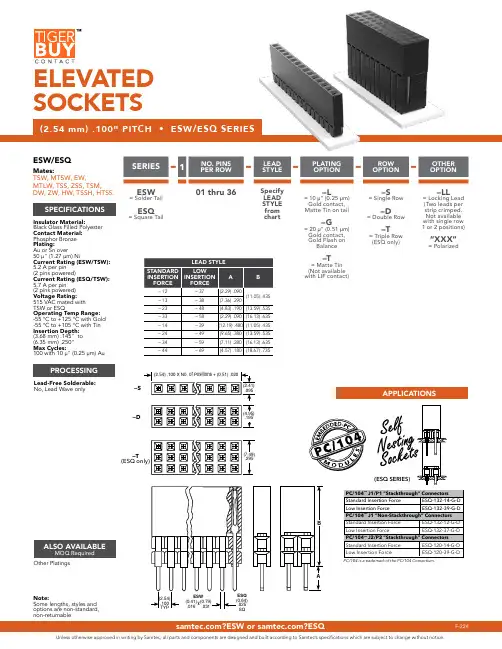

ESW/ESQMates:TSW, MTSW, EW,MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSSNote:Some lengths, styles and options are non-standard, non-returnable.Insulator Material:Black Glass Filled Polyester Contact Material:Phosphor Bronze Plating:Au or Sn over 50 µ" (1.27 µm) NiCurrent Rating (ESW/TSW):5.2 A per pin (2 pins powered)Current Rating (ESQ/TSW):5.7 A per pin (2 pins powered)Voltage Rating:515 VAC mated with TSW or ESQOperating Temp Range:-55 °C to +125 °C with Gold -55 °C to +105 °C with Tin Insertion Depth:(3.68 mm) .145" to (6.35 mm) .250"Max Cycles:100 with 10 µ" (0.25 µm) AuLead-Free Solderable:No, Lead Wave onlyAPPLICATIONSUnless otherwise approved in writing by Samtec, all parts and components are designed and built according to Samtec’s specifications which are subject to change without notice.ELEVATED SOCKETS-1-LEAD STYLE -PLATING OPTION-ROW OPTION-OTHER OPTIONESW = Solder Tail ESQ= Square Tail01 thru 36Specify LEAD STYLE from chart–L= 10 µ" (0.25 µm) Gold contact, Matte Tin on tail –G= 20 µ" (0.51 µm) Gold contact, Gold Flash on Balance–T= Matte Tin(Not available with LIF contact)–S= Single Row –D = Double Row –T= Triple Row (ESQ only)–LL= Locking Lead (Two leads per strip crimped. Not available with single row 1 or 2 positions)“XXX”= Polarized—TOther PlatingsF-224。
矿用隔爆型高压电缆连接器技术规格书一、使用条件环境温度：-10℃〜+40。
C(煤矿井下)；大气压力：80kpa"116kpa;空气相对湿度不大于95%(25℃)；有甲烷混合气体和煤尘，且有爆炸危险的矿井。
二、名称数量1、名称：矿用隔爆型高压电缆连接器，参考型号：1BG1-500/33002、需求数量：按计划数量。
三、技术要求1、功能描述：可与引进设备开关箱、组合开关、负荷开关及国产大功率开关等设备引接配套使用。
在交流3.3kv、频率50HZ线路中，作为组合开关、采煤机、顺槽开关、电机、移变等电源进线、出线、电缆与电缆终端间的耦合连接装置，连接器分别由插头部份、插座部份及中间连接器三个主体组成，具有绝缘性能高、插接快捷、操作方便、灵活可靠等特点。
2、主要技术参数：(1)防爆标志：ExdI(2)额定电压：3300V(3)额定电流：500A(4)允许引入最大电缆外径：不小于①83.6mm；(5)连接器壳体采用精密铸铜铸造而成，具有耐腐蚀等特点。
(6)绝缘件选用了性能优良的绝缘材料压制而成；同时绝缘件的整体与外壳的联接采用内部固定方式。
四、供货范围矿用隔爆型高压电缆连接器（按计划数量）件，每套随机提供产品说明书、矿用产品安全标志、防爆合格证、产品合格证书面版各一份，电子版资料一份。
五、设计、制造和检验标准1、防爆性能符合GB3836-2010中有关规定要求；2、符合MT/T947-2005《矿用隔爆型高压电缆连接器》及行业最新相关标准。
六、质保期质量保证期为12个月，从产品投用后算起。
在质量保证期内，对于非买方原因造成的故障，供应商负责免费提供维修服务。
技术负责人:制:。
光伏连接器规格说明书（PV-HCB40）PV connector specification（PV-HCB40）1.简介光伏连接器是连接太阳能电池组件系统电路的一部分，起连接组件和引出电流的作用。
1.IntroductionThe photovoltaic connector is part of the system circuit that connects the solar cell components, which plays a role in connecting the components and the extraction current.2.外形尺寸Outline dimensions：3.技术参数Technical parameters类型：Type PV-HCB40线缆规格Size of Cables: 4mm²/12AWG(Ø5.3-Ø6.7mm)安全等级Safety Class: Class II防护等级Protection degree: IP68额定电流Rated current : 40A额定电压Rated voltage : 1500V温度范围Temperature range : -40℃ up to +85℃燃烧等级Flammability Class: V-0/5VA接触电阻Contact Resistance: <0.4mΩ电气连接Electrical Connections: 铆接 Rivet标准Standard: IEC62852:20144.使用方法Method Of Application1）把连接器正极插入连接器负极中。
The positive and negative electrodes along the connector socket is inserted into the lock in place.PlugPlugOutward lock2）把专用工具插入连接器扣位处往后推，同时正负连接器往相反方向拉就可打开连接器。
10kv 单极连接器史陶比尔规格书10kv单极连接器是一种用于电力输配电系统中连接电缆和设备的重要组件。
史陶比尔作为连接器领域的知名品牌，其生产的10kv单极连接器具有可靠性高、使用方便等特点，广泛应用于电力系统中。
10kv单极连接器是一种具有隔离、导电、保护等多种功能的电力设备。
它通常由连接器本体、插头、套筒和接触片等部分构成。
连接器本体是连接器的主体部分，通常由高强度的绝缘材料制成，能够承受高电压和大电流的载荷。
插头和套筒是连接器与电缆或设备连接的部分，通常采用导电性能好的材料制成，以确保电能的传输和接触的稳定性。
接触片是连接器的关键部分，能够使电能在插头和套筒之间进行传输，并确保连接的牢固性和稳定性。
10kv单极连接器的规格书一般包括连接器的外观尺寸、电气参数、安装要求等方面的详细信息。
外观尺寸包括连接器的长度、直径、重量等，通过这些尺寸可以确定连接器的安装方式和空间要求。
电气参数包括额定电压、额定电流、阻燃性能等，通过这些参数可以确定连接器的适用范围和电能传输能力。
安装要求包括连接器的接线方式、固定方式、安装环境等，通过这些要求可以确保连接器安装的正确性和可靠性。
史陶比尔所生产的10kv单极连接器在规格书中通常会详细列出连接器的各项技术参数和特性。
例如，史陶比尔的10kv单极连接器的外观尺寸一般为直径为50mm，长度为100mm，重量为200g。
电气参数方面，连接器的额定电压为10kv，最大电流为100A，绝缘电阻大于10MΩ。
安装要求方面，连接器的接线方式为螺旋连接，固定方式为螺丝固定，安装环境要求为温度在-20°C至+60°C之间。
另外，史陶比尔的10kv单极连接器还具有防腐蚀、耐高温、防尘防水等特性，适用于各种恶劣的环境条件。
连接器的接触片采用特殊设计，能够确保接触的稳定性和可靠性，有效防止电能传输过程中的能量损耗和热量产生。
同时，连接器也通过了严格的质量测试和认证，符合国际电力行业的相关标准和要求。
产品型号：DHADEP2225R
产品名称：DEP2-225 32A 5芯 415V⼯业连接器产品规格书
发布⽇期：2022/05/18
认证资质：C Q
C
1. 适⽤范围
本产品规格书对产品的性能进⾏了规范，作为技术确认的依据。
2. ⼀般特性
该产品可在⼴泛⽤于⼯业、农业、化⼯、机场、码头、船舶、冶⾦、电⼚、建筑、铁路、⽔利等各种⼾内、⼾外场所等。
3. 产品结构
本产品为产品按照国家标准 GB/T11918.1-2014； GB11918.2-2014； 设计⽣产，产品规格为DEP2-225 32A 5芯415V⼯业连接器，连接器为3P+N+ ，使⽤范围415V，产品防护级IP44。
4. 关键材质参数
5. 技术特性
6. 产品外形安装尺⼨图
注：L1,L2,L3为⽕线，N为零线，
为地线
1.⼯业连接器
2.⽤螺丝⼑按压⿊卡⼦，旋转扭开产品
3
.拆开之后⾥⾯的情景
4
.将电线穿过尾部
5.松开铜件螺丝
6.把电线插进铜件孔并拧紧螺丝
8.完成接线的样⼦
7. ⼯业连接器五芯接线步骤
7.组装好电线并合上插盖，拧紧螺帽。
编号：013-00014332CT63-1412TK/ZJ(XX)-01连接器技术规格书中航光电科技股份有限公司2011年10月CT63-1412TK/ZJ(XX)-01连接器技术规格书1．订货型号插头CT63-1412TK(XX)-01，插座CT63-1412ZJ(XX)-012．产品描述基本情况符合企业标准Q/21EJ1032-2009, 型号中括号内字母表示键位颜色，可以改变的颜色有蓝色、黑色、红色、绿色、黄色，对应代码分别为BL、BK、RE、GR、YE，譬如键位颜色为红色时，插头和插座型号分别为CT63-1412TK(RE)-01、CT63-1412ZJ(RE)-01，插头、插座为卡口式快速连接，分离时旋转插头上的螺帽分开，操作方便快捷，该连接器装12芯16号压接针孔件，头座对插并压接导线后能达到IP67防护等级。
3．产品性能3.1电气特性额定电流: 13A；工作电压：500VAC绝缘电阻：≥5000 MΩ（常温）耐电压：1500V AC（常温）3.2机械特性机械寿命：500 次3.3材料及表面处理接触件零件材料：铜合金生产工艺：机加表面处理：镀金壳体件零件材料：铝合金生产工艺：机加连接螺帽、方盘壳体表面处理:硬质阳极化其余外壳体表面处理:镀镍绝缘件零件材料：热塑性塑料生产工艺：注射成型弹性件零件材料：合金钢生产工艺：绕制3.4工作环境温度： -40℃～125℃振动：10Hz～500Hz 加速度:100 m/s23.5适配线缆0.5～0.85mm2；0.5mm2导线外径标称1.0mm，0.85mm2导线外径标称1.2mm；实际测量0.5mm2导线绝缘层外径为1.6mm～1.65mm，0.85mm2导线绝缘层外径为1.8mm～1.8 5mm。
4．外形尺寸：插头外形尺寸：Φ29.2×44.1接点排列图插座外形尺寸图：Φ38×32.2面板开口尺寸为:符合ROHS。
