彩色电视机维修技术模块一 彩色电视机的基础知识

彩色电视机维修方法一、无图像无声音1.检查电视机的电源是否接通，插头是否有松动。

2.检查电视机是否选中正确的信号源。

可以通过遥控器或电视机面板上的按键进行切换。

3.检查电视机的视频输入线是否插牢，以及线材是否破损。

如果有破损，可以更换新的线材。

4.如果以上步骤都没有解决问题，可以尝试将电视机恢复到出厂设置。

具体方法可查看电视机的使用手册。

5.如果仍然没有解决问题，可能是电视机的显示芯片或音频芯片出现故障，需要请专业维修人员进行修复。

二、无图像但有声音1.检查电视机的视频输入线是否插牢，以及线材是否破损。

如果有破损，可以更换新的线材。

2.检查电视机的视频信号源是否正常输出，可以通过连接其他设备进行测试。

3.检查电视机的背光是否正常工作。

可以通过遮挡电视机画面后，观察背光是否有改变。

4.如果以上步骤都没有解决问题，可能是电视机的显示芯片出现故障，需要请专业维修人员进行修复。

三、无声音但有图像1.检查电视机的音频输入线是否插牢，以及线材是否破损。

如果有破损，可以更换新的线材。

2.检查电视机的音频输出是否正常，可以通过连接耳机或音响进行测试。

3.检查电视机的音量设置是否为0，可以通过遥控器或电视机面板上的按键进行调节。

4.如果以上步骤都没有解决问题，可能是电视机的音频芯片出现故障，需要请专业维修人员进行修复。

四、彩色不艳或呈现异常色彩1.检查电视机的色彩设置是否正常，可以通过遥控器或电视机面板上的按键进行调节。

2.检查电视机的视频输入线是否插牢，以及线材是否破损。

如果有破损，可以更换新的线材。

3.检查电视机的视频输出是否正常，可以通过连接其他设备进行测试。

4.如果以上步骤都没有解决问题，可能是电视机的视频芯片出现故障，需要请专业维修人员进行修复。

以上是一些常见的彩色电视机故障及其维修方法。

在维修电视机时，需要注意安全，遵循电器使用规范，并请专业人员修复复杂的故障。

通过正确维修和保养，可以延长电视机的使用寿命，提供更好的观影体验。

彩色电视机的维修方法彩色电视机是我们日常生活中常见的电器设备，然而，由于种种原因，彩色电视机在使用过程中也会遇到各种故障和问题。

本文将介绍一些常见的彩色电视机故障及其维修方法，帮助读者更好地解决电视机故障。

一、无法开机如果彩色电视机无法正常开机，首先需要检查电源线是否连接稳固。

如果电源线连接正常，那么可能是电源故障导致的问题。

可以尝试将电视机插入其他正常工作的插座进行测试，如果能够恢复正常开机，说明原插座出现故障。

如果依然无法开机，可以考虑更换电源线或者联系专业的维修人员进行检修。

二、无图像显示当彩色电视机开机正常，但无法显示图像时，首先要检查视频信号线是否连接正确。

如果信号线连接正常，那么可以尝试更换其他设备，如DVD播放器或游戏机，检查电视机是否能够显示其他设备的图像。

如果可以显示其他设备的图像，说明电视机本身没有故障，可能是信号源设备出现了问题。

如果仍然无法显示图像，可以考虑进行以下维修方法：1. 调整亮度和对比度：有时候，亮度和对比度设置不当会导致图像无法正常显示。

可以尝试在电视机的菜单设置中调整亮度和对比度参数，看看是否能够解决问题。

2. 检查电缆和接口：请确保视频信号线没有损坏，并且插头与电视机或信号源设备的接口连接牢固。

如果有必要，可以尝试更换视频信号线。

3. 重置电视机设置：有时候，电视机的设置可能出现故障，可以尝试进行电视机设置的重置，将其恢复到出厂设置。

4. 联系维修人员：如果经过以上方法仍无法解决问题，建议联系专业的维修人员进行检修，避免自行拆解电视机造成更大的损坏。

三、颜色失真或偏色彩色电视机在使用一段时间后，可能会出现颜色失真或偏色的情况。

这可能是因为电视机的彩色信号处理电路出现了故障。

以下是一些解决方法：1. 调整色彩设置：尝试在电视机的菜单设置中调整色彩参数，如饱和度和色调，看看是否能够纠正颜色失真或偏色的问题。

2. 清洁屏幕和光柱：彩色电视机屏幕上的灰尘或污垢也可能导致颜色失真或偏色。

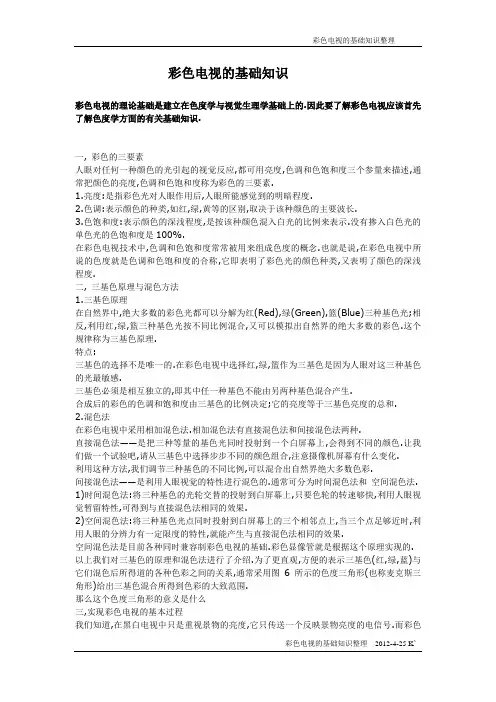

彩色电视的基础知识彩色电视的理论基础是建立在色度学与视觉生理学基础上的.因此要了解彩色电视应该首先了解色度学方面的有关基础知识.一, 彩色的三要素人眼对任何一种颜色的光引起的视觉反应,都可用亮度,色调和色饱和度三个参量来描述,通常把颜色的亮度,色调和色饱和度称为彩色的三要素.1.亮度:是指彩色光对人眼作用后,人眼所能感觉到的明暗程度.2.色调:表示颜色的种类,如红,绿,黄等的区别,取决于该种颜色的主要波长.3.色饱和度:表示颜色的深浅程度,是按该种颜色混入白光的比例来表示.没有掺入白色光的单色光的色饱和度是100%.在彩色电视技术中,色调和色饱和度常常被用来组成色度的概念.也就是说,在彩色电视中所说的色度就是色调和色饱和度的合称,它即表明了彩色光的颜色种类,又表明了颜色的深浅程度.二, 三基色原理与混色方法1.三基色原理在自然界中,绝大多数的彩色光都可以分解为红(Red),绿(Green),篮(Blue)三种基色光;相反,利用红,绿,篮三种基色光按不同比例混合,又可以模拟出自然界的绝大多数的彩色.这个规律称为三基色原理.特点:三基色的选择不是唯一的.在彩色电视中选择红,绿,篮作为三基色是因为人眼对这三种基色的光最敏感.三基色必须是相互独立的,即其中任一种基色不能由另两种基色混合产生.合成后的彩色的色调和饱和度由三基色的比例决定;它的亮度等于三基色亮度的总和.2.混色法在彩色电视中采用相加混色法.相加混色法有直接混色法和间接混色法两种.直接混色法——是把三种等量的基色光同时投射到一个白屏幕上,会得到不同的颜色.让我们做一个试验吧,请从三基色中选择步步不同的颜色组合,注意摄像机屏幕有什么变化.利用这种方法,我们调节三种基色的不同比例,可以混合出自然界绝大多数色彩.间接混色法——是利用人眼视觉的特性进行混色的.通常可分为时间混色法和空间混色法.1)时间混色法:将三种基色的光轮交替的投射到白屏幕上,只要色轮的转速够快,利用人眼视觉暂留特性,可得到与直接混色法相同的效果.2)空间混色法:将三种基色光点同时投射到白屏幕上的三个相邻点上,当三个点足够近时,利用人眼的分辨力有一定限度的特性,就能产生与直接混色法相同的效果.空间混色法是目前各种同时兼容制彩色电视的基础.彩色显像管就是根据这个原理实现的. 以上我们对三基色的原理和混色法进行了介绍.为了更直观,方便的表示三基色(红,绿,蓝)与它们混色后所得道的各种色彩之间的关系,通常采用图6所示的色度三角形(也称麦克斯三角形)给出三基色混合所得到色彩的大致范围.那么这个色度三角形的意义是什么三,实现彩色电视的基本过程我们知道,在黑白电视中只是重视景物的亮度,它只传送一个反映景物亮度的电信号.而彩色电视要传送的却是亮度不同,色度千差万别的彩色,如果每一种彩色都使用一个与它对应的电信号,就需要同时传送许许多多的电信号,这显然是不可能的.根据三基色原理,使我们有可能利用有限的三基色(红,绿,蓝)来传送和复现自然界的各种景物的彩色.具体说,彩色电视并不是把客观世界千差万别的景物颜色一种一种如实的传送,而是把足以能反映各种自然景色的三种基色的组合方式(强弱比例)告诉接收端;在接收端,利用能产生三基色的装置(显像管),使其严格按照接收到的电信息(三基色组合情况)来重新进行三色混合,就可以等效的模拟出发送端的彩色.尽管这是一种等效模拟,但是这个等效彩色对人眼引起的色感来说与实际彩色引起的色感是相同的.图8就是根据这个设想来实现彩色电视的基本装置示意图.在发送端必须把要传送的景物的彩色用分光系统(滤色片)分解为红,绿,蓝三种基色画面,再经过三个摄像管的光电转换,把它们转换为三种基色信号(ER,EG,EB). 然后把三种基色信号无失真的传送至接收端.在接收端,把三种基色信号放大后分别控制三个基色显像管阴极,经过电光的转换,把三种基色信号变为三种基色的画面,然后通过光学透镜系统投射到屏幕上,并重叠在一起就能混合成原来的景物,这就是实现彩色电视传送的基本过程.需要指出的是,实际彩色电视机是用彩色显像管代替三个基色显像管,使结构简单化.兼容性彩色电视的传送制式我们已经了解到,产生三基色信号并不困难,用分光系统和三只摄像管组成的摄像系统就能办到.但是,怎样才能把三基色信号传送到接收端呢这是这里要讨论的问题.一,彩色电视信号传送的基本制式1.顺序制——是把将要传送的彩色图像分解为红,绿,蓝三个基色光像然后进行光电转换后按照一定的时间顺序,在一个信道分别传送;在接收端以相同的顺序轮流把三个基色信号加于彩色显像管的三个阴极,轮流显示出三个基色图像.利用人眼的视觉暂留特性进行混色,最后得到一副完美的彩色图像.图9 顺序制传送示意图需要指出的是,实际彩色电视机是用彩色显像管代替三个基色显像管,使结构简单话.2.简单同时制——是把三个基色信号用三个信道同时传送.在接收端同时将三个基色信号作用于彩色显像管的三个阴极,利用空间混色法在荧光屏上显示一副完美的彩色图像.图10简单同时制传送示意图所谓兼容性,就是使黑白电视机能接收彩色电视节目,而彩色电视机也能收看黑白电视节目. 当然,在这两种情况下收看到的电视图像都是黑白图像.图11 兼容同时制彩色电视机基本原理图如图11所示:发送端先用分光系统把要传送的彩条画面分为三幅基色画面.根据混色原理得到三基色画面.当三基色画面同时投射到三个摄像管的靶面上,经过光电转换成ER,EG,EB 信号.它们在编码器中以一定方式编成一个带宽为6MHZ的彩色电视信号,经过发射机调制成高频彩色电视信号发射出去. 接收端接收信号后经过接收机放大,解调为彩色全电视信号,再经解码器还原ER,EG,EB 三基色信号去调制彩色显像管三个阴极,在荧光屏上呈现三幅基色画面,利用空间混色法重现彩条画面.彩色电视信号的组成1 实现兼容性彩色电视的必要条件为了实现兼容性,彩色电视机信号必须满足下列条件:彩色电视信号既要使彩色电视机呈现彩色图像,又要使黑白电视机呈现黑白图像.所以必须要求彩色电视信号是由亮度信号和色度信号两部分组成.彩色电视信号应具有黑白电视信号相同的频带宽度.彩色电视必须采用与黑白电视相同的图像载波,伴音载波及图像和伴音的调制方式,以及采用同样的行,场扫描方式,扫描频率和复合同步,复合消隐信号.2 亮度信号和色度信号(1)亮度信号:从色度学讲,人眼对等强度的三基色光的亮度反应是不同的,对绿光最敏感,对红光次之,对蓝光最不敏感.因此,三基色光的亮度为1时,其组成的白光对人眼作用的亮度也为1,若亮度用Y表示,它与R,G,B三基色光之间的关系为:公式为亮度方程式.由于亮度方程式中三个系数之和等于1,如果R,G,B光的亮度都是1,则Y=1,即由它们给出的亮度总和为白色;如果R,G,B光的亮度相等,但相对值小于1而大于零,则0<Y当R,G,B光的亮度均为零时则Y=0为黑色.在彩色电视传送过程中,三基色电信号ER,EG,EB合成的亮度信号EY的方程式为:(2)色差信号:兼容性彩色电视信号中,除了亮度信号外,还需要一个仅包含色调和饱和度的色度信号.由于三基色信号中既包含了亮度信号也包含了色度信号.为了得到仅包含色度信息的信号,可从三个基色信号中减去亮度信号就得三个仅含色度的信号,我们通常称之为色差信号.根据亮度方程式可以导出色差信号与三基色信号之间的关系:实际在三个色差信号中,只需选取其中两个色差信号就能达到传送色度信息的目的.因此为了减小传送信号的频带和提高其信噪比,通常都选用幅度较大的ER-Y,EB-Y色差信号传送色度信息.(3)彩条的亮度信号与色差信号彩条信号是彩色电视机经常使用的一种测试信号,它在彩色电视机的荧光屏上显示出八条等宽色调为白,黄,青,绿,紫,红,蓝,黑的竖条,它的亮度递减顺序自左至右排列,如图12(a)所示;它在黑白电视机荧光屏上显示出八条灰度等级不同的竖条.图12 彩条的亮度信号和色差信号波形图由于彩条有正确的色调和饱和度,所以常作为检查和测试彩色电视机的一种信号.图12(b)是三基色的信号波形,其中包含了亮度信号.图12(c)是彩条信号的亮度波形图,它是一个高度不等的阶梯电压,幅度从零到一共八个阶梯,所以它是一个含有直流分量的正极性信号.图12(d)是彩条的色差信号波形,是一个交流信号,由于EG-Y信号的幅度较小,在传输中易受干扰.所以,为了提高传送信号的信噪比,现行的兼容性彩色电视制式都采用两个幅度较大的ER-Y和EB-Y传送色度信息.最后应该指出,上面讨论的亮度信号和色度信号,对所有的兼容性三大彩色电视制式均适用.请大家记住这些波形图,今后在维修中会有很大的帮助.3. 压缩彩色电视信号频带宽度的方法为了使彩色电视信号的频带与黑白电视信号的频带相同,所以三大彩电制式均对色差信号的频带进行压缩,即采用大面积着色原理,限制色度信号的频带.亮度信号采用宽带传送,色度信号采用窄带传送(约为亮度信号频带的10%～20%),所得到的彩色图像已经令人满意.我们国家电视制度规定,亮度信号的频带为6MHz(为保证黑白图像的清晰度);而色差信号的频带为1.3MHz.此外,色度信号的频带虽然已经压缩在很窄的频带内,但由于亮度信号本身已经占用了与黑白电视信号相同的频带,所以为了使彩色电视信号的频带与黑白电视信号的频带相同,必须进一步设法节省频带.NTSC制和PAL制色度信号都采用了"正交平衡调幅制"并采用频谱交错技术,把色度信号的频谱安插到亮度信号的频谱间隙中,使色度信号不占用额外的频带.而SECAM制色度信号采用"行轮换调频制",来进一步压缩频带,两个色差信号不是在每一行传送,而是顺序轮换交替传送.也就是亮度信号在每一行都传送,色差信号是一行传送ER-Y 信号,另一行传送EB-Y信号,逐行顺序轮换传送.所以SECAM制又称为"顺序同时制".兼容性彩色电视制式的原理目前,世界上现存三大彩色电视编码制式,它们是NTSC制,PAL制,SECAM制.三种制式的彩色电视机的解码电路有明显的不同.这一节我们把三种制式的编码和解码原理用框图的形式给大家介绍一下.1. NTSC制的编码器和其编码过程为满足兼容性彩色电视的基本条件和色差信号实现正交平衡调幅的要求,NTSC制编码器的基本组成如图13所示.其编码过程如下:图13 NTSC制编码器框图首先把彩色摄像机送来的ER,EG,EB三基色信号,经编码器矩阵编成亮度信号EY和色差信号ER-Y,EB-Y. 色差信号经低通滤波器将其压缩到1.3MHz范围内后,分别送入平衡调幅器对色负载波(由彩色同步机提供)进行平衡调幅,输出为已调色差信号,它们在加法器叠加成色度信号F. 亮度信号EY经放大后通过加法器与彩色同步机送来的复合消隐,复合同步信号叠加,再经均衡延时线,使亮度和色度信号同时到达加法器叠加成彩色全电视信号.解码是编码的逆过程.所以解码器的任务是:从彩色全电视信号中把亮度信号和色度信号分离开来,各自进入相应的通道;然后将色度信号中的两个色度分量分离开并分别进行同步检波,解调出色差信号;最后把亮度信号及色差信号送入解码矩阵电路,变换为三基色信号. 2. 使用V,U色差信号的解码器及解码过程图14是NTSC制使用V,U色差信号的解码器方框图.它由亮度通道,色度解码电路和解码矩阵电路等组成.其过程如下:图14 NTSC制解码器框图彩色全电视信号送入解码器后,一路进入亮度通道,经过色负载波陷波器吸收掉色度信号,而取出亮度信号,再经过亮度延时放大电路对亮度信号进行加工处理另一路进入色度通道,首先利用色带通放大器的带通特性,选出色度信号,而滤除亮度信号.而色带通放大器分三路输出:一路经色同步选通放大器把色度与色同步信号分离开,选出色同步信号,送入本机色负载波恢复电路,提供本机产生的色负载波的基准相位;另外两路色度信号送至(R-Y),(B-Y)同步检波器.相位相差90度的色负载波经过V,U放大器放大和去压缩后,恢复原来的色差信号.最后将两个色差信号与亮度信号同时送入解码矩阵电路,就可变为三个基色信号.我们已经知道,NTSC制彩色电视采用正交平衡调幅的方式,很好的解决了用一个色负载波同时传送色度信号的问题.但是这种方式最大的缺点是相位失真引起色调失真.所以对整个电视系统要求非常高.为了克服NTSC制中的缺点,PAL制彩色电视在NTSC制的正交平衡调幅的基础上,采用了把色度信号的Fv分量逐行倒相的措施,使相邻两行的色度信号产生的相位失真正好相反,可以利用人眼的视觉平均和用特殊的解调电路加以平均,相互抵消,以得到正确的色调.PAL是英文(逐行倒相)Phase Alternation Line 的缩写.PAL制于60年代初期联邦德国研制成功,1967年联邦德国和英国首先正是采用,以后许多国家相继采用,我国也采用PAL制.所以按照其特点PAL制又可称之为"逐行倒相正交平衡调幅"制.3. PAL制编码器及其编码过程PAL制编码器的组成如图15,基本上与NTSC制编码器相同,只是多了一个PAL开关,它把加于V平衡调幅器的色负载波逐行倒相.由摄像机送来的三基色信号经编码矩阵电路变换成亮度信号和色差信号.亮度信号经过放大并加入复合消隐和复合同步信号后,再经过延时均衡后送入相加器.色差信号经过低通滤波器限制频带后,再分别加入-K和+K脉冲,送入各自的U,V平衡调幅器进行平衡调幅.U平衡调幅器送入0度相位的色负载波,而V平衡调幅器送入正负90度逐行倒相的色负载波.正负90度色负载波的产生是先将0度色负载波经90度移相器移相90度后,再经过PAL 开关逐行倒相成正负90度色负载波,控制PAL开关工作的是行频P脉冲.U,V平衡调幅器输出的已调波在相加器中相加形成包括色同步信号的色度信号,它和包含复合消隐,同步信号的亮度信号在相加器中混合,就形成了彩色全电视信号.4. PAL制解码原理及其解码过程PAL制解码器的组成方框图如图16所示.除虚线部分外,电路于NTSC制基本相同.图16 PAL制解码器框图彩色全电视信号送入解码器后,一路送至亮度通道,将色度信号滤除掉,让亮度信号通过延时放大后送入解码矩阵电路.另一路送入色度通道,利用色带通选出色度信号分成两路,一路进入色同步选通放大器,选出三同步信号送入鉴相器及识别检波电路;另一路输出送至延时分离电路,把两个色度分量分离处理,分别送入U,V同步检波器.在鉴相器中,色同步信号与色负载波压控振荡器送来的色负载波信号进行比较,鉴相器输出一个与两信号相位差成正比的控制电压,经过低通滤波器后变成直流控制电压去控制色负载波压控振荡器的频率和相位,使它与发送端同步.一路0度的色负载波进入U同步检波器,对Fu分量进行解调;另一路先经过90度的移相,再经过PAL识别与倒相开关电路逐行倒相后,得到正负90度的色负载波送入V同步检波器对Fv分量进行解调.U,V同步检波器输出的色差信号经放大器放大和去压缩后恢复了色差信号,送入解码矩阵电路.与亮度信号一起在解码矩阵电路变换为三基色信号完成解码.5. SECAM制的编码和解码原理SECAM制是"轮换传送彩色与存储"的法文缩写.是60年代初期由法国研制成功,1966年法国首先使用,随后前苏联,东欧等国相继使用.从两个色差信号传送的方式上看,是先后顺序轮换传送的,而亮度信号与色信号又是同时传送的,所以,通常这种制式又称为"顺序-同时"制. SECAM制的编码和解码原理我们就不做详细的介绍了,下面是它们的方框图,请大家参考. 彩色电视机概述首先讨论彩色电视机的主要特点,具体介绍典型的PAL制集成电路彩色电视机的电路组成和方框图.(一)每种彩色电视制式的电视机,只能接收相应于该制式的彩色电视节目由于目前现形的三大彩色电视制式对色度信号的处理方法不同,相应于不同制式的彩色电视机的解码电路也有明显不同,因而各种彩色电视制式不能兼容.那么让我们来看看三大彩色制式有什么不同吧. 现形三大彩色电视机制式中彩色电视机信号的主要特征(二)彩色电视机必须包含有黑白电视机的基本组成部分目前世界各国彩色电视制式都能与该国黑白电视相兼容.因此彩色电视机必须包含黑白电视机的基本部分,即公共通道,伴音通道,以及行,场扫描系统.与黑白电视机不同的地方是用解码器代替了图像通道,以及彩色显像管所必须的附属电路.(三)目前生产的彩色电视机向遥控,多制式,大屏幕的方向发展.随着科学技术的发展,特别是大规模集成电路和微电脑技术的发展,促进了电视机遥控技术的发展.所谓多制式,大屏幕就是指能够收看两种以上彩色电视制式和多种黑白电视标准的节目,且显像管的屏幕在64cm(25英寸)以上的彩色电视机.集成电路彩色电视机的电路组成彩色电视机主要由五部分组成:公共通道伴音通道解码电路同步扫描系统(包括显像管及其附属电路)开关式稳压电源电路.不同制式的彩色电视机不同之处主要是解码电路不同.我们以PAL制为例,看看典型的PAL制集成电路彩电的组成原理框图.公共通道公共通道是由高频调谐器(高频头),图像中放,视频检波和预视放,另外还有消噪,AGC和AFT等电路组成.工作过程如下:电视天线接收到高频电视信号后,首先通过高频头选出欲接收频道信号送入高放级进行放大,然后在混频级和本振信号进行混频,转换为中频电视信号送到声表面波滤波器(SAWF),利用它的幅-频特性,获得需要的图像中放电路的振幅传输特性,从而获得所需的中频信号的频带特性.随后再送入中放进行放大,由视频检波器进行检波,输出视频彩色全电视机信号.AGC是自动增益控制电路,控制高放和中放级的电压增益,保证信号幅度的稳定.为了防止本振频率漂移,设置AFT(自动频率跟踪微调)使本振频率更加稳定.伴音通道伴音通道的电路组成基本上与黑白电视机相同,也是由伴音中放,鉴频器,和音频放大器等电路组成.输入的是第二伴音中频信号,输出音频信号送至扬声器.ATT是直流音量控制电路,可以对伴音的音量进行控制调节.解码电路-亮度通道亮度通道是用于处理亮度信号,相当于黑白电视的图像通道.主要是由色负载波陷波器,亮度延时放大器,亮度放大及轮廓校正电路,对比度调节电路,黑电平钳位及亮度调节电路等组成.输入彩色全电视信号,输出为经过处理的亮度信号.首先彩色全电视信号经过4.43MHz陷波器及亮度延迟放大级,滤除色度信号并把亮度信号延迟约0.4us～0.8us,使亮度和色度信号能同时到达解码矩阵电路,避免发生彩色镶边现象.轮廓校正电路多采用微分电路来增强图像轮廓.黑电平钳位电路可以恢复亮度信号的直流平均分量,提高彩色图像质量;还为设置自动亮度限制电路(ABL)提供了电路基础.此外,在亮度通道末端,还要设置行, 场消隐电路,将消隐脉冲叠加到亮度信号电平上.最后亮度信号送至基色矩阵与视放输出电路.解码电路-色度解码电路色度解码电路主要任务是从预视放送来的彩色全电视信号中选出色度信号,恢复出三色差信号.它主要是由色度信号预处理电路,色度信号解调电路(通常这两部分称为色度通道)和本机色副载波恢复电路等三部分组成.1.色度信号预处理电路包括色带通滤波器,ACC(自动色度控制)色度放大电路,色同步与色度分离电路.色饱和度及消色控制电路.2.色度信号解调电路包括延时分离电路(又称梳状滤波器)和同步检波器两部分.3.基准色副载波恢复电路主要用来恢复提供色差同步检波器所需的0度和正负90度本机色副载波信号.主要是由APC型锁相环路色副载波恢复电路,PAL识别与消色检波电路双稳态与PAL倒相开关等电路组成.基色矩阵与视放输出电路通常彩色电视机中的基色矩阵电路和视放输出电路是合为一体的.不仅把色差信号与亮度信号叠加得出三基色信号,而且还对三基色进行放大.所以一般基色矩阵是三个并列的视放输出电路.从色度信号解调电路送来的三个色差信号被分别送入相应的视放管的基极,而亮度信号分别加至各视放管的发射极,进行矩阵转换叠加成三基色信号,并进行放大由集电极输出百余伏的三基色信号加到显像管的三个阴极,重现彩色图像.同步扫描系统同步扫描系统是由同步分离电路,积分与行AFC电路,场扫描和行扫描电路,以及高压变换电路等组成.扫描系统的主要任务是向偏转线圈提供幅度足够的行,场锯齿扫描电流,以便形成电子束扫描光栅;同时还向其他部分提供行,场逆程脉冲.此外,行扫描电路为电视机提供高压和部分直流电压.从预视放输出的彩色全电视信号送至同步分离电路,输出的复合同步信号,分别通过行AFC 和场积分电路去控制行,场扫描电路中的行,场振荡器使行,场扫描同步.行,场脉冲信号再经过行,场扫描电路中的推动级和输出级进行放大后,向偏转线圈提供幅度足够的行,场扫描锯齿波电流,使显像管电子束扫描形成同步的扫描光栅.。

电视机是我们大家最熟悉的家用电器，它极大的丰富了我们的生活，但对于电视机原理与维修，大家可能就比较陌生了。

电视机结构比较复杂，技术要求较高，因此常人对于电视机原理与维修都比较陌生。

本文就简单介绍一些彩色电视机原理与维修方法，感兴趣的朋友快来看看吧！电视机原理与维修这里我们先介绍传统电视的工作原理，传统电视机就是指阴极射线管显示器（CRT）电视机。

它采用阴极射线管显示图像，“阴极”是一种专业术语，就是负极的意思。

在阴极会射出众多电子形成电子流，然后被加速，电子流经过阴极真空管打击到另一端的屏幕上。

屏幕涂有荧光剂，受到电子的打击就会发光。

经过电子不同的高速轰击，就会呈现不同的画面，电视机进而正常工作。

当然这是需要一定的电视接收信号的。

电视机原理与维修这里我们介绍一下等离子电视机和液晶电视机原理与维修。

等离子电视机指采用等离子显示器（PDP）的电视机。

它是在两块很薄的玻璃板之间注入某些气体，并施加电压利用荧光剂发光的原理来工作。

等离子电视这种利用气体放电原理进行显示的原理与日光灯很相似，它采用等离子管作为发光元件，每一个像素由一个等离子管对应。

液晶电视就是指采用液晶显示器的电视。

液晶电视利用液晶的特殊性质来呈现电视功能，液晶是一种介于固态和液态之间的特殊化合物，它本身不会发光，主要通过改变电压来改变电场，从而改变液晶分子的排列显示图像。

利用背光原理，把灯管作为背光光源，通过复杂的物理过程来达到电视显示效果。

电视机原理与维修电视机的大多数故障可以概括为三个方面：开机问题，图像问题，声音问题。

电源指示灯状态与开机问题密切相关，若是指示灯为红色，那电视机没问题，可能是没按待机键，若指示灯不亮，就是电源板供电问题，若指示灯为蓝色，就检查U8的供电和晶体以及总线，若有问题就更换晶体检修总线，没问题就检查LVDS连接线，LVDS连接线有问题就重新连接，没问题就检查FLASH，FLASH有问题就升级或更换，没问题就检查LVDS驱动板，LVDS驱动板有问题就更换新的。

彩色电视机原理与维修彩色电视机是一种能够呈现彩色画面的电视设备，它是通过使用特殊的电子技术和原理来实现的。

下面将介绍彩色电视机的工作原理以及一些常见的维修方法。

彩色电视机的工作原理主要包括三个基本部分：图像处理部分、图像显示部分和电子扫描部分。

图像处理部分：彩色电视机接收到的信号是模拟信号，首先需要经过图像处理部分进行处理。

这一部分主要包括图像放大、彩色信号分离和颜色校正等过程。

图像放大: 接收到的模拟信号需要经过放大处理，以便能够适应彩色电视机的显示器要求。

彩色信号分离: 彩色电视机的彩色图像是通过三种基本颜色——红、绿、蓝（RGB）来表示的。

彩色信号分离的目的是将接收到的复合彩色信号分解为红、绿、蓝三个单色信号。

颜色校正: 由于各个颜色信号的强度和幅度不同，需要进行颜色校正，以确保显示出准确的颜色画面。

图像显示部分：彩色电视机的显示部分主要包括电子枪、阴极射线管（CRT）和荧光屏。

电子枪: 电子枪是产生电子束的设备，它能将来自电视信号源的电信号转化为电子，并且通过加电压使电子形成高速电子束。

阴极射线管（CRT）: CRT是电视机的显示器，它是真空的玻璃管，其中包含了一个荧光屏。

高速电子束从电子枪出发，经过加速电极后，撞击荧光屏上的磷粉，产生红、绿、蓝三原色光。

荧光屏: 荧光屏是覆盖在CRT内壁上的一种物质，它能够发出红、绿、蓝三种光。

当电子束撞击荧光屏时，就会产生可见的彩色光。

电子扫描部分：电子扫描部分主要包括水平跨程和垂直跨程两个部分。

水平跨程: 电视信号是以一定的扫描频率发送的，水平跨程的目的是确保电子束能够按照一定的水平方向扫描整个屏幕。

垂直跨程: 垂直跨程的功能是控制电子束的垂直方向上的扫描，以确保电子束能够按照一定的垂直方向扫描整个屏幕。

至于彩色电视机的维修，一些常见的问题包括：颜色失真: 这可能是由于颜色校正电路中的元件损坏或调整不当所导致的。

可以通过检查和更换有问题的元件来解决。

彩色电视机原理与维修引言彩色电视机是当代家庭娱乐的重要组成部分，它通过显示图像和声音来传达信息，给我们带来了丰富多样的视听体验。

本篇文档将介绍彩色电视机的工作原理以及常见的维修方法，以便读者对彩色电视机有更深入的了解并能够进行一些基本的维修。

一、彩色电视机工作原理彩色电视机的工作原理可以分为图像处理和声音处理两部分。

图像处理彩色电视机的图像处理部分主要包括图像接收、信号解调、信号处理和图像显示四个步骤。

1.图像接收：彩色电视机通过天线或有线输入接收电视信号，这些信号包含了图像信息、音频信息和其他附加信息。

2.信号解调：彩色电视机将接收到的信号进行解调，从中提取出图像亮度（亮度信号）和彩色信息（色度信号）。

3.信号处理：亮度信号和色度信号经过处理后被分别送往亮度电路和彩色电路。

亮度电路处理亮度信号，获得灰度信息；彩色电路将色度信号分成R、G、B三个分量，然后再进行调整和合成。

4.图像显示：通过电子枪扫描管（CRT）显示图像，电子束扫描的速度和强度由亮度信号控制，R、G、B三个分量的强度比例由彩色信号控制，从而实现彩色图像显示。

声音处理彩色电视机的声音处理部分主要包括音频接收、信号放大和扬声器输出三个步骤。

1.音频接收：彩色电视机从接收到的信号中提取出音频信息。

2.信号放大：将提取到的音频信号进行放大处理，然后送往扬声器。

3.扬声器输出：扬声器将放大后的音频信号转换成声音，进行播放。

二、彩色电视机常见问题与维修方法彩色电视机在使用过程中可能会遇到一些常见问题，接下来我们将介绍一些常见问题以及相应的维修方法。

1. 无法开机当彩色电视机无法开机时，可能存在以下几种原因和对应的解决方法：•检查电源：首先检查电视机的电源线是否插好，并确保电源插座正常供电。

如果电源线没有问题，可能是电源板故障，在这种情况下，建议寻求专业人员维修。

•检查遥控器：如果使用遥控器进行开机，检查遥控器的电池是否正常工作，也可以尝试使用电视机上的按钮进行开机。

彩色电视机原理与维修彩色电视机是一种能够显示彩色图像的电视设备，它是在黑白电视机的基础上进行了改进和升级。

彩色电视机的原理主要包括图像的传输、信号解码和显示三个方面，下面将详细介绍彩色电视机的工作原理以及一些常见的维修方法。

彩色电视机的工作原理是基于三基色原色理论，即红、绿、蓝三种基本颜色可以通过不同的比例混合得到丰富的彩色图像。

彩色电视机的图像传输过程首先是通过摄像头或视频源将图像信号转换成模拟电视信号。

然后，这个模拟电视信号经过调制器进行调制，形成带有音频和视频信息的调制信号。

接下来，调制信号经过天线或有线电视网络传输到彩色电视机中。

在彩色电视机中，调制信号首先经过解调器解调，将音视频信号分开。

视频信号通过同步分离电路得到图像的亮度和色度信号。

亮度信号是图像的黑白信息，而色度信号则是图像的色彩信息。

接着，亮度信号经过校正电路得到图像的亮暗变化，而色度信号经过色度解调电路得到红、绿、蓝三种基本颜色的信号。

最后，亮度信号和三种基本颜色的信号经过混色电路混合在一起，形成彩色图像。

在维修彩色电视机时，最常见的问题之一是图像不清晰或花屏。

这可能是由于信号传输中的干扰或解码器的故障引起的。

解决这个问题可以尝试重新调整天线或有线电视的连接，检查信号源的输出是否正常，或者检查电视机内部的电路是否出现故障。

另外，彩色电视机的显示屏也可能出现亮度不均或颜色失真的问题。

这可能是由于显示屏的背光灯或颜色滤光片出现故障导致的。

这种情况下，需要更换相应的部件来修复。

总之，彩色电视机是通过调制、解调和混色等过程来实现彩色图像显示的。

在维修彩色电视机时，需要了解这些原理并利用相应的维修方法来解决常见的问题。

同时，由于彩色电视机内部的电路比较复杂，需要慎重处理，避免出现进一步的故障。

彩色电视机是现代家庭娱乐中不可或缺的设备之一。

彩色电视机的原理和维修是电子技术领域的重要内容。

在这篇文章中，我们将进一步探讨彩色电视机的原理，并介绍一些常见的维修方法。

彩色电视机维修技术第一篇：彩色电视机维修技术（上）一、维修前的准备修理彩色电视机需要先对电视机有一定的了解，因此在进行维修操作前需要先了解一些基本电子原理和电路基础知识。

同时，维修过程中需要使用一些工具和设备，如多用途电表、检波器、吸锡器、电烙铁等，需确保这些设备工作正常。

最后，维修过程中需要注意安全，避免电击和触电事故的发生。

二、电视开机无显示电视开机无显示可能是电视机主要部件损坏所致。

一般来说，可以通过以下步骤进行检修。

1.检查电源首先检查电源供应是否正常。

如果电源供应正常而电视机还是无法启动，那么可能是因为电视机主缆线断路或松动，或者是开关电源故障所致，此时需要仔细检查电源连接线是否有松动或破损，或者检查开关电源电路是否正常。

2.检查高压滤波电容如果电视开机后出现电压慢慢升高然后熄灭的故障现象，则可能是高压滤波电容故障所致。

此时需要检查高压滤波电容是否正常，如若故障，则换上新的高压滤波电容即可。

3.检查各种电路元件如果电视机主要部件损坏的可能性很大，那么需要逐一检查电视机各个元件并进行测试，除了频道转换器和AF板其他电路板都需要检查。

一般来说，在电视机主要部件坏了的情况下，一般会出现音响正常、图像不清晰、颜色失真等问题，此时需要按照一定的顺序依次排查。

三、电视画面过暗或过亮如果电视画面过暗或过亮，则可能是背光灯或背光灯驱动电路或TCON的故障所致。

在检查故障时，需注意以下三点。

1.检查背光灯由于背光灯是电视机画面亮度的主要来源，因此在检查故障时第一步就应该是检查背光灯。

在检查前，需要将TV设置成静音模式。

然后，使用多用途电表或检波器来测量背光灯的电源是否正常，如若不正常，则需要仔细检查背光灯的连接线，或更换背光灯。

2.检查背光灯驱动电路背光灯驱动电路通常是由MOSFET发挥作用的。

因此在检查时，首先要检查MOSFET是否正常，运用多用途电表或检波器进行检查。

如果背光灯驱动电路故障，则需要更换背光灯驱动电路。
