彩色电视机故障分析与检修项目教程教学课件

格式：ppt
大小：65.63 MB
文档页数：27

下载文档原格式

彩色电视机原理与检修项目5课件

解码与调整
将信号解码并调整为适合显示屏显示的格式。
图像增强
通过多种技术如对比度增强、色彩校正等改善图像质量。
显示输出
将处理后的信号输出到显示屏，显示图像。
02
彩色电视机的检修
BIG DATA EMPOWERS TO CREATE A NEW
ERA
检修工具与仪表
万用表
用于测量电路中的电压和电阻，判断元件的好坏。
防静电
在检修过程中要防止静电对电子元件的损害。
常见故障与检修方法
无图像
检查信号源是否正常，检查电视机信号处理电路是否正常工作。
图像失真
检查显像管是否老化或损坏，检查彩色解码电路是否正常工作。
伴音失真
检查伴音电路是否正常工作，检查扬声器是否损坏。
自动关机
检查电源电路是否正常工作，检查过热保护电路是否正常工作。
ERA
彩色电视机的历史与发展
黑白电视机的发明与普及
01
20世纪20年代，黑白电视机出现，并逐渐普及。
彩色电视机的诞生与演进
02
20世纪50年代，彩色电视机问世，技术不断改进，提高画质和
用户体验。
高清、超高清及智能电视的发展
03
随着科技的进步，高清、超高清以及智能电视逐渐成为市场主
流。
彩色电视机的组成结构
02
避免在电视机附近放置潮湿物品
潮湿的环境可能导致电视机内部电路板受潮，影响电视机性能。
03
定期检查连接线
定期检查连接线是否松动或损坏，以免影响电视机正常工作。
05
未来彩色电视机的发展趋势
BIG DATA EMPOWERS TO CREATE A NEW

遥控彩色电视机检修实训(ppt31)

01
02
03
04
电源故障
检查电源插头、电源线及电源开关是否正常。
高频头故障
检查高频头供电及信号输入是否正常。
中放通道故障
检查中放通道元器件是否损坏，中周是否失调。
伴音通道故障
检查伴音通道元器件是否损坏，音频功放是否正常。
有图像无声音故障
伴音通道故障
检查伴音中放、鉴频器、音频功放等是否正常。
万用表使用方法及注意事项
01
测量过程中不要随意更换量程和档位。
02
测量完成后，将量程和档位选择开关置于最高电压档位，避免下次使用时因误操作而损坏万用表。
示波器使用方法及注意事项
使用方法连接示波器探头，调整探头衰减比例。
打开示波器电源，选择合适的通道和触发方式。
示波器使用方法及注意事项
信号发生器使用方法及注意事项
使用方法
1
2
连接信号发生器输出端至被测电路输入端。
3
打开信号发生器电源，设置合适的信号类型、频率和幅度。
信号发生器使用方法及注意事项
• 调整信号发生器的输出阻抗，与被测电路的输入阻抗匹配。
信号发生器使用方法及注意事项
01
注意事项
02
使用前检查信号发生器输出端是否完好，确保输出信号正常。
检查中频放大电路是否正常，若有问题则修复或更换相关元件。
检查高频头
检查高频头是否正常接收电视信号，若有问题则更换。
检查伴音电路
检查伴音电路是否正常工作，若有问题则修复或更换相关元
件。
案例二：有图像无声音故障检修过程
检查音量控制
检查遥控器和电视机上的音量控制是否正常，确保音量未被静音

彩色电视机维修分析与故障检修训练课程(PPT 134张)

图4-3 创维4T66（或4T60）彩色电视机的开关电源维修原理电路
（1）实训彩电4T66（或4T60）机心开关电源
300V形成电路与消磁电路的电路分析实训彩电4T66（或4T60）机心开关电源300V形成电路与消磁电路的电路如图4-3所示。
1）300V电压的形成电路分析 300V形成电路由220V交流市电经 C606、 L603等组成的抗干扰电路后，再经R601限流电阻送入整流滤波电路。其整流滤波电路由整流全桥D601～D604、C601～C604和滤波电容C607等组成。电网输入的220V市电经桥式整流滤波电路后，输出约300V的含有 100Hz纹波的脉动直流电源。
项目四彩色电视机维修分析与故障检修训练
教学目的： 1．熟悉电视机各个单元电路的组成及工作原理分析。 2．掌握电视机的各种故障的分析方法和排故技巧。技能要求： 1．熟悉电视机的各种故障判断方法和检测方法。 2．掌握电视机各个单元电路的关键点的测试方法。 3．熟悉维修电视机的常用仪器仪表和常用工具的使用方法。
1）正常时整流臂两端的正反向电阻均为几十K～几百K； ①如果开关管击穿造成保险损坏时整流臂两端的正反向电阻均为几K； ②如果整流电路损坏造成保险损坏时整流臂两端的正反向电阻会出现一个为几K，一个为几十K； ③如果输入滤波电路坏造成保险损坏时整流臂两端的正反向电阻均会小于几K。 2）当300V输出为零的时候可以采用以下的检修程序：如果观察保险管（坏了）：应用烙铁的插头在滤波电容C607上放电，可以拔掉消磁线圈，测量振流滤波臂的电阻： ①一次几十K，一次几K，则查4个二极管或4个电容（用 R×1Ω档正反向）。 ②两次几欧，则查C601、C602、C603、C604或开关是否碰到一起。若两次都为几K，则查滤波电容C607、开关管。 ③两次几十K以上，则可判别消磁电阻TH601失效或保险管自身损坏。

彩色电视机原理与检修项目5分析课件

3. 检查显示部分是否正常，包括显像管和驱动电路。
在此添加您的文本16字
1. 检查电源是否正常，测量电源电压是否符合要求。
在此添加您的文本16字
4. 检查音频处理部分是否正常，包括音频放大器和扬声器。
实例二：颜色失真故障检修
总结词：颜色失真故障通常是
由于彩色解码器、显像管或信
号传输问题引起的。
01
和显像管。
无声音
可能原因是扬声器损坏、音频电路故障或静音设置。检修时应检查扬声器、音频电路及音量控制设置。
画面闪烁
可能原因是电源电压不稳定、扫描电路故障或显像管老化。检修时应检查电源电压、扫描电路及显像管性能。
03
彩色电视机的技术指标与性能测试
分辨率与清晰度
分辨率
分辨率决定了电视机屏幕的像素数量，像素数量越多，图像的细节表现越丰富。常见的分辨率有 1366x768、1920x1080等。
教育工具
随着在线教育的兴起，彩色电视机可以作为展示教学内容的工具，提高学习效果。
彩色电视机在商业领域的应用
01
02
03
广告展示
商店和购物中心使用彩色电视机进行广告宣传，吸引顾客的注意力。
信息发布
在机场、火车站等公共场所，彩色电视机用于发布实时信息，如航班或火车时刻表。
会议与培训
在企业和组织中，彩色电视机用于视频会议和在线培训，提高沟通效率。
清晰度
清晰度主要取决于图像的细节表现和画面质感，与分辨率、屏幕类型、观看距离等因素有关。
色彩还原与对比度
色彩还原
色彩还原是指电视机对图像颜色的准确再现程度。高保真色彩还原能够提供更真实的观影体验。
对比度

彩色电视机原理与检修项目PPT课件

场振荡电路
锯齿波形成电路场激励电路场输出电路场线性补偿电路
在锯齿波形成电路和传输过程中，锯齿波电流存在着线性失真。场线性补偿电路的作用就是稳定场幅度，改善场线性，减小光栅垂直方向的线性失真
基本知识
二、检修场扫描电路
2．场扫描电路分析
LA7840引脚功能维修参考数据
500型万用表引脚 ① ② ③ ④ ⑤ ⑥ 功能说明地场输出电源同相输入反相输入电源引脚走向接地与场偏转线圈相连经VD451、L451接25V电源经R453接9 V电源经R451接N101的23脚接25V电源工作电压 0 12.2 24.3 2.2 2.2 25 对地电阻Rх 1kΩ （黑接地） 0 0.6k ∞ 1.7k 1.3k 1.6k
积分电路
频率分离
AFC电路
为了提高抗干扰能力，行扫描电路的振荡控制信号由AFC提供。AFC电路是来自行输出变压器的逆程脉冲和同步分离出的复合同步信号在鉴相器比较后，输出一相位误差，该误差经低通滤波电路去控制行振荡或分频电路，以保证电视机的行扫描电路和电视台同步
基本知识

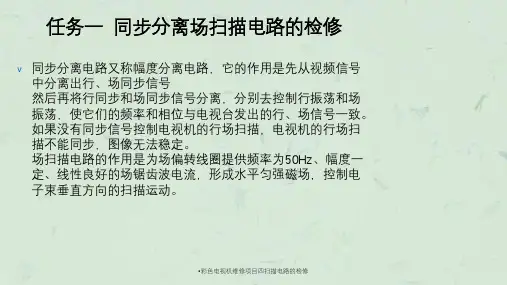

一、检修同步分离电路
2．同步分离电路分析以华洋HY-818C型彩电为例，这部分电路在小信号处理集成电路 N101内部完成同步分离、场同步分离、锯齿波电压形成、场预激励。在N101（LA76818）内部视频全电视信号经同步分离电路分离出复合同步信号，一路送往AFC1电路，去控制行振荡器的振荡频率和相位；另一路通过22脚将复合同步信号送入N70127脚，为CPU提供复合同步信号。第三路送往场同步分离电路，分离出场同步信号控制场分频电路，产生与场同步信号同步的场频矩形脉冲，经N10124脚锯齿波形成电容形成锯齿波电压，从N101的23脚输出锯齿波电压信号送至场输出集成电路N451（LA7840）的5脚（场激励反向输入端）。本机场振荡脉冲是由行振荡脉冲进分频所得，所以在N101集成电路内不含场振荡电路。

彩色电视机原理与维修技术共32页PPT

逐行扫描
一幅图像是由许多明暗不同的光点组成的。通常把这些明暗不同的光点称为像素。一幅清晰度良好的图像应包含几十万个像素。为了把这几十万个空间分布的像素转变为—一对应的按时间分布的电信号，摄像机采取了顺序传送法，即：使电子束从左至右、自上而下地按一定的规律在靶面上运动，这样就可以使成像于靶面上的几十万个像素变成—一对应的电信号，电子束的这种有规律的运动就称为电子扫描。例如，把一个白底黑色“中”字变为电视信号时，摄像机镜头把“中”字成像于摄像管的靶面上，摄像管电子束沿靶面由上至下逐行扫描，当扫描到对应于图像白处，由于电流较大，输出低电压；当扫描到相应于图像的黑处，由于电流小，输出高电压。各行扫描输出的电压如图2-4所示。
从图3-2可见，彩色电视中频信号经视频检波器解调出视频彩色全电视信号，再经预视放级放大后，一路送入亮度通道，先经色副载波陷波器把色副载波和部分色度信号滤除得到亮度信号，然后把亮度信号进行放大、延时之后，送入解码矩阵电路；另一路送入色度通道，它的作用是从视频彩色全电视信号中选出色度信号，并加以放大和解调，这样就重新得到两个色差信号UR－Y和UB -Y，最后，这两个色差信号也送至解码矩阵电路。
出彩色图像。
3. 基准色副载波恢复电路
基准色副载波恢复电路的作用是产生相位适合的（0º）色副载
波，一路直接送至U同步检波器参与FUቤተ መጻሕፍቲ ባይዱ量的解调；另一路先经90º 移相器，再经PAL开关逐行倒相后（±90º）送至V同步检波器参与
FV分量的解调。
3.2.3 成像系统
主要由彩色显像管（包括偏转线圈），同步分离电路，行、场扫描电路和高压电路等组成。
图2-5 逐行扫描与隔行扫描
a)逐行扫描
b)隔行扫描

彩色电视机原理与维修第3.6讲培训课件

详细描述
不同类型的信号处理电路有不同的特点和常见故障，例如模拟信号处理电路和数字信号处理电路。了解这些特点和常见故障有助于更快地定位和排除故障。
实例三：扫描电路故障排除
总结词
扫描电路故障排除是彩色电视机维修中的重要环节，涉及到图像的扫描和输出。
详细描述
扫描电路是电视机接收信号后进行扫描和输出的关键部分，包括水平扫描和垂直扫描等功能。当扫描电路出现故障时，电视机可能出现图像拉丝、闪烁、不同步等问题。排除扫描电路故障需要检查相关元件和电路，确保扫描过程正常进行。
实例一：电源电路故障排除
总结词
需要使用合适的工具和测量方法，准确判断故障部位。
详细描述
在排除电源电路故障时，需要使用万用表等测量工具，对电压和电阻进行测量，以判断故障部位。同时，还需要注意安全，避免因操作不当导致更严重的故障或人员伤害。
实例二：信号处理电路故障排除
总结词
信号处理电路故障排除是彩色电视机维修中的重要环节，涉及到图像和声音的处理。
音频系统
控制电路
负责播放声音，包括扬声器和耳机输出等。
负责控制电视机的工作流程，包括电源电路、信号处理电路等。
02
彩色电视机的维修技术
彩色电视机常见故障及原因
能是信号接收不良、信号处理电路故障、
显像管老化等。
机械故障
开不了机、按键失灵、调节旋钮不工作等。原因可能是电源电路故障、微处理器故障、
机械部件损坏等。
声音问题
无声音、声音失真、杂音等。原因可能是扬声器损坏、音频处理电路故障、信号源问题等。
图像和声音不同步
原因可能是信号传输问题、解码器故障等。
彩色电视机的维修工具与设备
通用工具

彩色电视机原理与维修(第2版培训课件

THANKS
感谢观看
数字电视与智能电视技术
数字电视采用数字信号传输技术，相比模拟电视具有更高的信号稳定性和画面质量。数字电视还可以提供更多的频道和交互功能，如电子节目指南、视频点播等。
智能电视集成了计算机技术和互联网功能，用户可以通过智能电视进行网络浏览、视频通话、游戏娱乐等，同时还可以与其他智能设备进行互联互通，实现智能家居的控制和管理。
图像模糊
检查聚焦电压是否正常，检查会聚电路是否正常，检查显像管管座是否老化。
伴音失真
检查音频信号源是否正常，检查音频接口是否接触良好，检查伴音电路是否正常。
安全注意事项与防护措施
断电操作
在进行电视机维修时，一定要上的静电，以免损坏电视机内部的电子元件。
图像颜色异常故障维修实例
总结词
图像颜色异常故障通常表现为图像颜色不正、偏色或失真，主要由彩色解码电路、显像管等部分
故障引起。
彩色解码电路故障
检查解码电路中的集成电路、晶体管等元件是否正常，如有异常，进行更换或修复。同时检查色信号输入线路是否正常，如有问题，
进行修复。
显像管故障
检查显像管的色纯度是否正常，如有异常，进行调整或更换。同时检查显像管与管座接触是否良
好，如有问题，进行修复。
伴音异常故障维修实例
总结词
伴音异常故障表现为声音失真、音量异常等，主要由伴音电路、扬声器等部分故障引起。
伴音电路故障
检查伴音电路中的集成电路、晶体管等元件是否正常，如有异常，进行更换或修复。同时检查伴音信号输入线路是否正常，如有问题，进行修复。
扬声器故障
检查扬声器是否正常工作，如有异常，进行更换或修复。同时检查扬声器与电路连接是否良好，如有问题，进行修复。

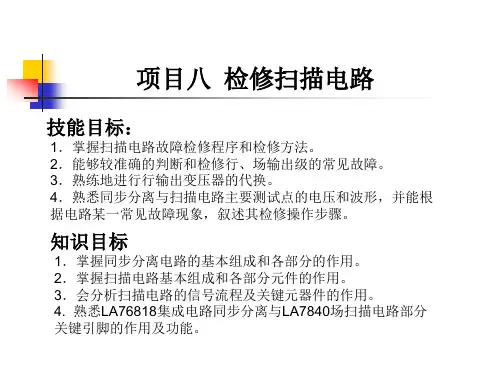

彩色电视机维修项目四扫描电路的检修课件

•彩色电视机维修项目四扫描电路的检修
三、场扫描电路故障检修方法（一）场扫描检修方法
v 场扫描电路失常引起的故障现象虽多，但故障点都在场扫描电路相关的部位，场扫描电路故障检修的方法常用的有观察法、电压法以及波形法。 1、观察法 (1)光栅顶部略有压缩并有数根密集的回扫线，有的机型还无字符。其故障原因在场输出级升压电路，而且场升压电容失效的可能性最大。 (2)光栅在垂直方向线性差，却从整个屏幕的光栅来说，从上到下有的部分光栅密，有的部分光栅稀，其故障部位在场预推动级与场输出级之间的反馈电路。在这部分电路中如设有场线性调节电位器，应先对这个电位器进行检查。 2、电压法电压法是检修场扫描电路最常用的方法，就是通过测量场扫描电路各关键测试点电压来推断故障所在。场扫描电路有三个电压关键点，分别是工作电源、锯齿波输入、输出的电压。 3、波形法利用示波器检测集成电路有关场振荡信号、锯齿波形成信号、场推动输出信号、场输出级的输入与输出信号的波形，可快速准确地查找故障。场扫描电路有两个波形关键点，他们是锯齿波输入和输出端。
•彩色电视机维修项目四扫描电路的检修
2、场扫描电路
场扫描电路的组成框图
•彩色电视机维修项目四扫描电路的检修
v 场扫描电路由场振荡、场激励、场输出电路等几部分组成。其作用是向场偏转线圈提供线性良好、幅度足够的场频锯齿波电流，使显像管的电子束在垂直方向上周期地作匀速扫描，从而保证荧光屏上的光栅垂直方向有足够的幅度和良好的线性。还为显像管提供本机场消隐信号，用来消除显像管荧光屏上的场回扫亮线。除此之外还提供水平枕形校正信号,以及为字符显示提供定位信号。
•彩色电视机维修项目四扫描电路的检修
水平一条亮线故障的检修流程
水平一条亮线
用表笔瞬间轻触场输出IC信号输入端

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

注意：采用电池测量时，因测量回路内没有限流电阻，所以不要长时间接触音圈端子，以免音圈过流损坏。
项目5 彩色解码电路故障检修教学重点
1．解码电路的组成与信号流程。 2．康佳D系列彩电解码电路故障检修。 3．视频、解码电路典型元器件检测。 4．解码电路常见故障检修
图5-1 PAL制彩色解码电路方框图
图1－15 典型的彩电电路组成方框图
图1-30 彩色电视测试图
（a）实物
（b）连接
图1-31 隔离变压器
（a）220V市电电压的测量（b）显像管灯丝电压测量
图1-35 交流电压测量
测量 300V 供电时黑表笔接在 “热” 地上
测量 3.1V 电压时黑表笔接在 “冷” 地上
（a）300V供电的检测（b）3.1V电压的检测
图1－6 逐行扫描图1－7 隔行扫描
图1-9 彩色全电视信号波形
图1－11 色度信号
图1－10 亮度信号
图1－12 色同步信号
图1-13彩电的构成
图1-13 为一台典型彩色电视的构成，它主要由机壳、显像管组件、电路板（机板）及扬声器等部分组成。
图1-14
LA7688 （A6机芯）电路板实物图（长虹29A18 型彩电）。
图3-1 公共通道元器件组装结构
图3-2 公共通道电路构成方框图
图3-3 高频头构成方框图图3-4 TDQ-3高频头引脚标识
图3-5 康佳D 系列彩电调谐选台电路
N601 ST6367 控制脚
17
18
L
H
H
L
L
L
高频头频段
BL BH BU
H
L
L
L
H
L
L
L
H
电视机工作频段
VHF-L VHF-H
暗平衡调整是通过调节 RP601、RP611、
R 末级视放管显像管管座 3 个亮平衡电位器
加速极电源线
接地线
3 个亮平衡电位器
（a）分离元件构成的末级视放电路
（a）分离元件构成的末级视放电路
图6-7 两种电路形式的视放板元器件组装结构
视频块 TDA6111Q 及散热片
（b）集成（电路b）构成集的成末电级路视频构放成大的器末级视频放大器
图6-7 两种电路形式的视放板元器件组装结构
任务1 熟悉彩色三要素和三基色
知识1 彩色三要素任何一种彩色都是由亮度、色调、色饱和度这三个物理量来确定，它们叫彩色的三要素。亮度用字母Y表示，色调和色饱和度合称为色度，用字母F表示。 1．亮度亮度是指彩色光作用于人眼引起的视觉明亮程度。它与光线的强弱和波长有关。同一波长的光，它的亮度与光线的强度成正比；光的强度一定时，人眼对波长540nm的绿光最敏感。 2．色调色调是指彩色颜色的种类，即通常所说的红、橙、黄、绿、青、蓝、紫等。 3．色饱和度色饱和度是指颜色的深浅程度。对于同一色调的彩色，它的色饱和度越高颜色就越深，在某色调的彩色光中掺入的白光越多，彩色的色饱和度就越低。
图2-44 开关电源热区、冷区示意图
图2-48 白炽灯降压限流法修稳压控制电路
图2-49 三洋A3机心电源电路
图2-50 康佳D系列大屏幕彩电电源电路构成方框图
图2-51 康佳D系列大屏幕彩电电源电路原理图

项目3 图像公共通道电路故障检修教学重点
1．公共通道电路结构与组成。 2．高频调谐电路故障检修。 3．中频信号处理电路故障检修。 4．公共通道典型元器件检测。 5．公共通道电路典型故障检修。
图4-2 康佳D系列彩电伴音带通滤波电路、伴音鉴频电路
图4-3 康佳T5429D型彩电伴音功放、音量控制、静噪电路
TDA7057AO 是BTL型功率放大器，其前置放大器具有音量调整功能
图4-4 康佳T2979D型彩电AV/TV伴音切换电路、伴音功放电路
图4-8 用指针万用表测量扬声器图4-9 用电池测量扬声器示意图
UHF
图3-6 调谐电路各点波形
图3-7 中频信号处理电路
高频头
图3-10 普通高频头BT电压的检测
项目4 伴音电路故障检修
教学重点
1．伴音电路构成与单元电路作用。 2．康佳D系列小屏幕彩电伴音电路。 3．康佳D系列大屏幕彩电伴音电路。 4．伴音电路典型元件检测。 5．伴音电路常见故障检修。
相加混色
红色十绿色=黄色；绿色十蓝色=青色；蓝色十红色=紫色；红色十绿色十蓝色=白色。
图1－2 彩色电视信号的发送过程
将三基色信号转换为彩色全电视信号的过程叫编码，实现编码的电路叫编码器。
图1－3 彩色电视信号的接收过程
将彩色全电视信号还原出三基色信号的过程叫解码，完成解码任务的电路叫解码器。
彩色电视机故障分析与检修项目教程
项目1 彩色电视机的基础知识
教学重点
1．彩色三要素和三基色。 2．熟悉兼容制彩色电视广播发送、接收和电子扫描。 3．熟悉模拟彩色电视编码制式与常见电视信号。 4．熟悉彩色电视机构成与单元电路作用。 5．熟练使用检修工具和仪器。 6．彩色电视机修理常用的方法与注意事项。
图1-36 直流电压的检测
项目2 电源电路故障检修教学重点
1．电源电路基础知识。 2．电源电路典型故障检修。 3．三洋A6机芯彩色电视机电源电路维修。 4．康佳D系列大屏幕彩色电视机电源电路故障检修。
图2-2 典型分离元件构成的开关电源实物
图2-19 调频、调宽型开关电源输出电压调整示意图图2-20 调宽型开关电源输出电压调整示意图
1．彩色显像管及相关部件。 2．康佳D系列彩电末级视放、显像管电路。 3．末级视放、显像管电路典型元器件检测。 4．末级视放、显像管电路常见故障检修。
图6-1 彩色显像管实物
电子枪电极（管脚）电子枪管径
（a）实物
(b)构成
图6-3 彩色显像管的电子枪
图6-6 彩色显像管的附属部件
聚焦极电源线 G 末级视放管 B 末级视放管
图5-10 LA7688N构成的彩色解码电路实物
图5-11 康佳D系列彩电的视频信号形成电路
图5-12 视频信号形成与亮度信号处理电路构成
图5-14 康佳D系列彩电色度通道电路
图5-19 亮度信号丢失的现象
由于关闭彩色后图像消失，并且光栅的噪点没有散焦，则说明亮度通道异常。
项目6 显像管、末级视放电路故障检修教学重点
