力传感器1．电子秤使用的是( )A．超声波传感器B．温度传感器C．压力传感器D．红外线传感器2．关于电子秤中应变式力传感器的说法正确的是( )A．应变片是由导体材料制成B．当应变片的表面拉伸时，其电阻变大；反之，变小C．传感器输出的是应变片上的电压D．外力越大，输出的电压差值也越大3．计算机键盘是由两片金属切片组成的小电容器，该电容器的电容可用公式C=εS／d计算，式中ε=9×10－12，S为金属片的正对面积，d表示两金属片间距。

当键被按下时，此电容器的电容发生变化，与之相连的电子线路就能检测出那个键被按下了，从而给出相应的信号。

设每个金属片的正对面积为50mm2，键未按下时的金属片间距为0.6mm。

如果电容变化0.25pF，电子线路恰能检测出必要的信号，则键至少需要被按下 ( )A．0.15mm B．0.25mm C．0.35mm D．0.45mm4．下列器件是应用力传感器的是( )A．鼠标器B．火灾报警器C．测温仪D．电子秤5．电子秤使用的传感器是( )A．超声波传感器 B.温度传感器C．压力传感器 D.红外线传感器6．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是（）A．光传感器B．温度传感器C．声传感器D．压力传感器7．下列关于力传感器的说法正确的是（）A．力传感器是通过弹簧测力的B．力传感器是通过弹簧将力转换为电学量C．力传感器是通过电阻应变片测力的D．力传感器是通过悬臂梁将力的变化转换为金属应变片的形变并进一步转换成电学量8．商场里常用电子秤，电子秤中使用的是（）A．温度传感器 B.压力传感器 C.超声波传感器 D.红外线传感器9．街道旁的路灯、江海里的航标灯都要求夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的( )A．压敏性 B.光敏性 C.热敏性 D.霍尔效应参考答案：1．答案： C解析：2．答案： BD解析：应变片多用半导体材料制成，故选项A错．传感器输出的是上、下两应变片上的电压差，并且随着外力的增大，输出的电压差值也就越大，故C错，D对．3．答案： D解析：4．答案： D解析：鼠标器中的传感器是红外线接收管，属于光传感器；火灾报警器中传感器是光电三极管，属于光传感器；测温仪用的是温度传感器；电子秤的敏感元件是应变片，是力传感器，D正确。

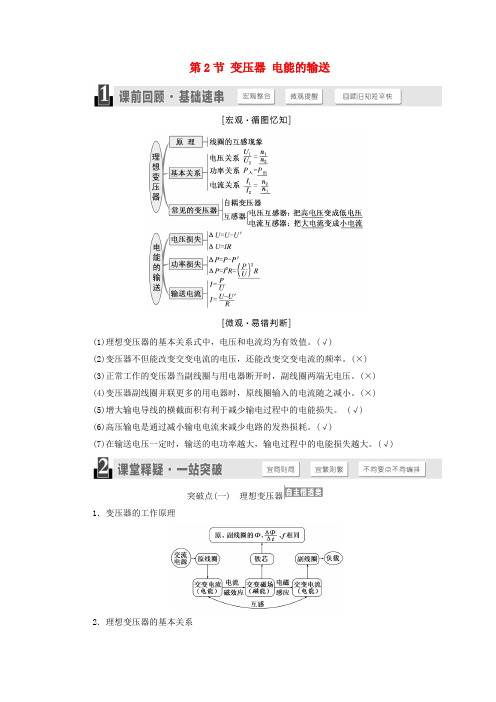

第2节变压器电能的输送(1)理想变压器的基本关系式中，电压和电流均为有效值。

(√)(2)变压器不但能改变交变电流的电压，还能改变交变电流的频率。

(×)(3)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压。

(×)(4)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小。

(×)(5)增大输电导线的横截面积有利于减少输电过程中的电能损失。

(√)(6)高压输电是通过减小输电电流来减少电路的发热损耗。

(√)(7)在输送电压一定时，输送的电功率越大，输电过程中的电能损失越大。

(√)突破点(一) 理想变压器1．变压器的工作原理2．理想变压器的基本关系[多角练通]1．(2016·四川高考)如图所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变解析：选B 由于家庭电路上理想变压器为降压变压器，故n 1＞n 2，当原、副线圈减少相同的匝数时，其变压比n 1′n 2′变大，根据U 1U 2＝n 1′n 2′，U 1一定，U 2变小，故小灯泡变暗，选项A 错误，选项B 正确；由U 1U 2＝n 1′n 2′知，原、副线圈电压的比值变大，选项C 错误；根据I 1I 2 ＝n 2′n 1′，则通过原、副线圈电流的比值变小，选项D 错误。

2.(多选)(2014·山东高考)如图，将额定电压为60 V 的用电器，通过一理想变压器接在正弦交变电源上。

闭合开关S 后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V 和2.2 A 。

以下判断正确的是( )A ．变压器输入功率为484 WB ．通过原线圈的电流的有效值为0.6 AC ．通过副线圈的电流的最大值为2.2 AD ．变压器原、副线圈匝数比n 1∶n 2＝11∶3解析：选BD 将额定电压为60 V 的用电器接在理想变压器的输出端，在闭合开关后，用电器正常工作，已知交流电压表和交流电流表(均为理想电表)读数分别为220 V 和2.2 A ，根据功率公式可以求出用电器消耗的功率为132 W ，因此A 选项不正确；再根据变压器变压公式和变流公式可知，U 1U 2＝n 1n 2和I 1I 2＝n 2n 1，联立可求得通过原线圈的电流的有效值为0.6 A ，所以选项B 正确；由于电流表显示的是有效值，因此通过副线圈电流的最大值为2.2 2 A ，故选项C 错误；根据变压器的变压公式可知，变压器原、副线圈的匝数比为n 1∶n 2＝11∶3，所以D 选项正确。

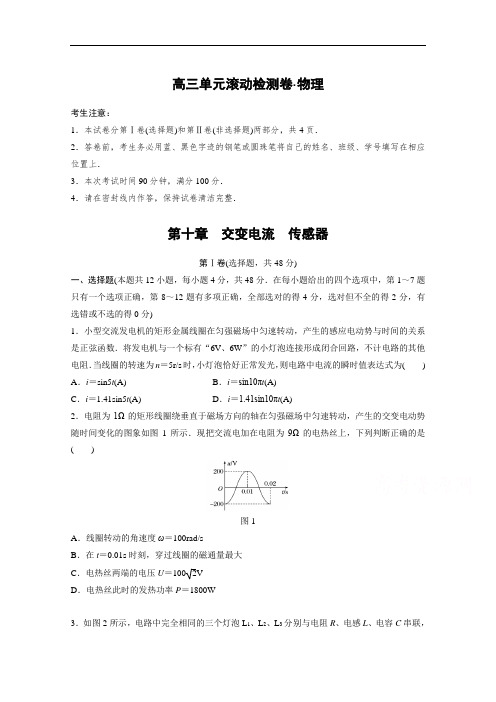

高三单元滚动检测卷·物理考生注意：1．本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上．3．本次考试时间90分钟，满分100分．4．请在密封线内作答，保持试卷清洁完整．第十章交变电流传感器第Ⅰ卷(选择题，共48分)一、选择题(本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，第1～7题只有一个选项正确，第8～12题有多项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分)1．小型交流发电机的矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间的关系是正弦函数．将发电机与一个标有“6V、6W”的小灯泡连接形成闭合回路，不计电路的其他电阻．当线圈的转速为n＝5r/s时，小灯泡恰好正常发光，则电路中电流的瞬时值表达式为() A．i＝sin5t(A) B．i＝sin10πt(A)C．i＝1.41sin5t(A) D．i＝1.41sin10πt(A)2．电阻为1Ω的矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图1所示．现把交流电加在电阻为9Ω的电热丝上，下列判断正确的是()图1A．线圈转动的角速度ω＝100rad/sB．在t＝0.01s时刻，穿过线圈的磁通量最大C．电热丝两端的电压U＝1002VD．电热丝此时的发热功率P＝1800W3．如图2所示，电路中完全相同的三个灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，然后再并联到“220V 50Hz ”的交流电源上，三只灯泡的亮度相同．若保持交变电压不变，将交变电流的频率增大到60Hz ，则发生的现象为( )图2A ．三灯亮度不变B ．三灯均变亮C ．L 1不变、L 2变亮、L 3变暗D ．L 1不变、L 2变暗、L 3变亮4．通过一理想变压器，经同一线路输送相同的电功率P ，原线圈的电压U 保持不变，输电线路的总电阻为R .当副线圈与原线圈的匝数比为k 时，线路损耗的电功率为P 1，若将副线圈与原线圈的匝数比提高到nk ，线路损耗的电功率为P 2，则P 1和P 2P 1分别为( )A.PR kU ，1n B ．(P kU )2R ，1n C.PR kU ，1n 2D ．(P kU )2R ，1n2 5．如图3所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1min 的时间，两电阻消耗的电功之比W甲∶W 乙为( )图3A ．1∶ 2B ．1∶2C ．1∶3D ．1∶66．如图4所示，边长为L 、匝数为N ，电阻不计的正方形线圈abcd 在磁感应强度为B 的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n1和n2.保持线圈以恒定角速度ω转动，下列判断正确的是()图4A．两电压表的示数之比为U1∶U2＝n2∶n1B．电压表的示数等于NBωL2C．当滑动变阻器R的滑片P向上滑动时，电压表的示数变大D．变压器的输入功率与输出功率之比为1∶17．如图5甲所示，理想变压器原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R′为热敏电阻(温度升高时其电阻减小)，R为定值电阻．下列说法正确的是()图5A．电压表的示数为9VB．原线圈两端电压的瞬时值表达式为u＝362sin50πt VC．R′处温度升高时，电流表的示数变大，电压表的示数变大D．变压器原线圈的输入功率和副线圈的输出功率之比为1∶48．(2014·天津·7改编)如图6甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a、b所示，则()图6A ．两次t ＝0时刻线圈平面均与中性面重合B ．曲线a 、b 对应的线圈转速之比为2∶3C ．曲线a 表示的交变电动势频率为25HzD ．曲线b 表示的交变电动势瞬时值表达式为e ＝10sin100π3t V 9．面积都为S 且电阻相同的正方形线圈和圆形线圈，分别放在如图7所示的磁场中，图甲中是磁感应强度为B 0的匀强磁场，线圈在磁场中以周期T 绕OO ′轴匀速转动，图乙中磁场变化规律为B ＝B 0cos 2πtT ，从图示位置开始计时，则( )图7A ．两线圈的磁通量变化规律相同B ．两线圈中感应电动势达到最大值的时刻不同C ．经相同的时间t (t ＞T )，两线圈产生的热量相同D ．从图示位置时刻起，经T4时间，流过两线圈横截面的电荷量相同10．如图8所示，一理想变压器原、副线圈的匝数比为n 1∶n 2＝4∶1，原线圈a 、b 间接一电压为u ＝2202sin100πt (V)的电源，灯泡L 标有“36V 18W ”字样，当滑动变阻器R 的滑动触头处在某位置时，电流表示数为0.25A ，灯泡L 刚好正常发光，则( )图8A ．流经灯泡L 的交变电流的频率为100HzB ．定值电阻R 0的阻值为19ΩC ．滑动变阻器R 消耗的功率为36WD ．若将滑动变阻器R 的滑动触头向下滑动，则灯泡L 的亮度变暗11．如图9所示，一矩形线圈的面积为S ，匝数为N ，内阻不计，绕OO ′轴在水平方向的磁感应强度为B 的匀强磁场中以角速度ω做匀速转动，从图示位置开始计时．矩形线圈通过滑环接一理想变压器，滑动触头P 上下移动时可改变输出电压，副线圈接有可调电阻R ，下列判断正确的是( )图9A ．矩形线圈产生的感应电动势的瞬时值表达式为e ＝NBSωcos ωtB ．矩形线圈从图示位置经过π2ω时间内，通过电流表的电荷量为零C ．当P 位置不动，R 增大时，电压表读数也增大D ．当P 位置向上移动、R 不变时，电流表读数变大12．如图10所示，有一台交流发电机E ，通过理想升压变压器T 1和理想降压变压器T 2向远处用户供电，输电线的总电阻为R .T 1的输入电压和输入功率分别为U 1和P 1，它的输出电压和输出功率分别为U 2和P 2；T 2的输入电压和输入功率分别为U 3和P 3，它的输出电压和输出功率分别为U 4和P 4.设T 1的输入电压U 1一定，当用户消耗的电功率变大时，有( )图10A ．U 2变小，U 4变大B ．U 2不变，U 3变小C ．P 1变小，P 2变小D ．P 2变大，P 3变大 第Ⅱ卷(非选择题，共52分)二、非选择题(共52分)13．(12分)对温度敏感的半导体材料制成的某热敏电阻R t ，在给定温度范围内，其阻值随温度的变化是非线性的．某同学将R t 和两个适当的定值电阻R 1、R 2连成图11虚线框内所示的电路，以使该电路的等效电阻R L 的阻值随R t 所处环境温度的变化近似为线性的，且具有合适的阻值范围．为了验证这个设计，他采用伏安法测量在不同温度下R L 的阻值，测量电路如图所示，图中的电压表内阻很大．实验中的部分实验数据测量结果如表所示．图11回答下列问题：(1)根据图11所示的电路，在图12所示的实物图上连线．图12(2)为了检验R L与t之间近似为线性关系，在坐标纸(图13)上作出R L－t关系图线．图13(3)在某一温度下，电路中的电流表、电压表的示数如图14、15所示，电流表的读数为________，电压表的读数为________．此时等效电阻R L的阻值为________；热敏电阻所处环境的温度约为________．图14图1514．(12分)如图16甲所示为一理想变压器，ab 为原线圈，ce 为副线圈，d 为副线圈引出的一个接头，原线圈输入正弦式交变电压的u －t 图象如图乙所示，若只有ce 间接一只R ce ＝400Ω的电阻，或只在de 间接一只R de ＝225Ω的电阻，两种情况下电阻消耗的功率均为80W.图16(1)请写出原线圈输入电压瞬时值u ab 的表达式； (2)求只在ce 间接400Ω电阻时，原线圈中的电流I 1； (3)求ce 和de 间线圈的匝数比n cen de.15.(14分)如图17所示，理想变压器有两个副线圈，L 1、L 2是两盏规格为“8V 10W ”的灯泡，L 3、L 4是两盏规格为“6V 12W ”的灯泡，当变压器的输入电压为U 1＝220V 时，四盏灯泡恰好都能正常发光．如果原线圈的匝数n 1＝1100匝，求：图17(1)副线圈n 2、n 3的匝数； (2)电流表的读数．16．(14分)如图18所示，在xOy 平面内有两根金属丝MN 和PQ ，其形状分别满足y ＝a sin2πxλ和y ＝－a sin 2πxλ，在两根金属丝端点M 、P 和N 、Q 之间分别接一根阻值为R 的电阻丝，两根金属丝中间三个相交处均有绝缘表面层相隔，金属丝电阻不计．x ＜0的区域内存在垂直于xOy 平面向里的磁感应强度大小为B 且较宽的匀强磁场，两金属丝在沿x 轴负方向的外力作用下，以速度v 匀速进入磁场．图18(1)求金属丝进入磁场的过程中感应电流的最大值； (2)求将两根金属丝全部拉入磁场中所产生的热量；(3)假设仅在－λ2≤x ≤0的区域内存在垂直于xOy 平面向里的磁感应强度大小为B 的匀强磁场，求将两根金属丝以速度v 匀速拉过磁场过程中外力的最大功率．答案解析1．D 因为小灯泡正常发光，所以电路中电流的有效值为I ＝PU ＝1A ，则电流的最大值为I m＝2A ≈1.41A ．因为转速n ＝5r /s ，且ω＝2n π，所以ω＝10π rad/s ，故电路中电流的瞬时值表达式为i ＝1.41sin10πt (A)，选项D 正确．]2．D 由题图可以看出该交变电流的周期T ＝0.02s ，则角速度ω＝2πT ＝2π0.02rad /s ＝100π rad/s ，A 项错．t ＝0.01s 时刻，电压达到最大，则此时磁通量变化率最大，磁通量为零，B 项错；电热丝两端电压为路端电压U R ＝R R ＋r U ＝99＋1×U m 2＝902V ，故C 项错；根据电功率公式P ＝U 2RR ＝(902)29W ＝1800W ，故D 项正确．]3．D 根据电感的特性：通低频、阻高频，当电源的频率增大时，电感对电流的感抗增大，L 2变暗；根据电容器的特性：通高频，阻低频，当电源的频率增大时，电容器对电流的容抗减小，L 3变亮，而电阻的亮度与频率无关，L 1不变．]4．D 根据变压器的变压规律，得U 1U ＝k ，U 2U ＝nk ，所以U 1＝kU ，U 2＝nkU .根据P ＝UI 知匝数比为k 和nk 的变压器副线圈的电流分别为I 1＝P U 1＝P kU ，I 2＝P U 2＝PnkU .根据P ＝I 2R ，输电线路损耗的电功率分别为P 1＝I 21R ＝(P kU )2R ，P 2＝I 22R ＝(P nkU )2R ，所以P 2P 1＝1n 2.选项D 正确，选项A 、B 、C 错误．]5．C 电功的计算中，I 要用有效值计算．图甲中，由有效值的定义得⎝⎛⎭⎫122R ×2×10－2＋0＋⎝⎛⎭⎫122R ×2×10－2＝I 21R ×6×10－2得I 1＝33A 图乙中，I 的值不变，I 2＝1A由W ＝UIt ＝I 2Rt 可以得到W 甲∶W 乙＝1∶3.]6．D 变压器的电压之比等于线圈匝数之比，A 错误；由于线圈电阻不计，示数即为线圈产生的电动势的有效值U 1＝E ＝E m 2＝NBωL 22，B 错误；的示数由和线圈匝数比决定，R的变化不影响的示数，C 错误；理想变压器输出功率等于输入功率，D 正确．]7．A 由题图乙可知，电源电压的有效值为36V ，根据U 1U 2＝n 1n 2，得U 2＝9V ，A 项正确．ω＝2πT ＝100πrad/s ，因此u ＝362sin100πt V ，B 项错．当R ′处温度升高时，其电阻变小，而U 2不变，由I 2＝U 2R ＋R ′知I 2变大，C 项错．P 入＝P 出，D 项错．正确答案为A.]8．ACD 由题图乙知t ＝0时两次转动产生的瞬时电动势都等于零，故A 正确．由题图乙知两次转动所产生的交变电动势的周期之比T a ∶T b ＝2∶3，再由周期与转速的关系n ＝1T 得n a ∶n b＝3∶2，故B 错误．因T a ＝4×10－2s ，故f a ＝1T a ＝25Hz ，C 正确．因E m a ＝15V ，而E m ＝NBSω＝2πNBS T ，故E m b ＝T a T b E m a ＝10V ，e ＝E m b sin 2πT t ＝10sin 100π3t V ，故D 正确．] 9．ACD 图甲中通过线圈的磁通量变化规律为Φ甲＝B 0S cos 2πT t ，图乙中通过线圈的磁通量变化规律为Φ乙＝B 0S cos 2πT t .由于两线圈的磁通量变化规律相同，则两线圈中感应电动势的变化规律相同，达到最大值的时刻也相同，有效值E 也相同．又因两线圈电阻相同，所以Q ＝E 2R t也相同．经过T 4时间，流过两线圈横截面的电荷量q ＝I ·T4也相同，故选项A 、C 、D 正确．]10．BD 由ω＝2πf 得100π rad/s ＝2πf ，解得f ＝50Hz ，A 错误；U 2＝n 2n 1U 1＝55V ，I 2＝n 1n 2I 1＝1A ，R 0两端的电压U 0＝55V －36V ＝19V ，R 0＝U 0I 2＝191Ω＝19Ω，B 正确．I R ＝I 2－I L ＝1A －0.5A ＝0.5A ，R 上消耗的功率P R ＝I R U ＝0.5×36W ＝18W ，C 错误．滑动变阻器R 的滑动触头向下滑动时，L 两端的电压减小，由P L ＝U 2LR L得P L 减小，灯泡L 变暗，D 正确．]11．AD 矩形线圈产生的感应电动势最大值E m ＝NBSω，由图示线圈位置可知开始计时时产生的感应电动势最大，则瞬时值表达式为e ＝NBSωcos ωt ，A 正确．线圈从图示位置经过π2ω时间，磁通量变化量ΔΦ≠0，由q ＝N ΔΦR 可知，通过电流表的电荷量不为零，B 错误．电压表的示数为U 1＝NBSω2不变，C 错误．由U 1U 2＝n 1n 2得U 2＝U 1n 2n 1，当P 位置向上移动时，n 1变小，则U 2变大，又R 不变，再由P ＝U 2R 可知副线圈消耗的功率P 2变大，则可知原线圈的输入功率P 1＝P 2变大，再由I 1＝P 1U 1可知，I 1变大，D 正确．] 12．BD13．(1)连线如图甲所示 (2)R L －t 关系图线如图乙所示 (3)115mA 5.00V 43.5Ω 62.5℃解析 (3)因为电流表的最小刻度为5mA ，故读数时只需要精确到1mA ，所以电流表的读数为115mA ，而电压表的最小刻度为0.1V ，故读数时要估读到0.01V ，所以电压表的读数为5.00V ．等效电阻R L ＝U I≈43.5Ω，结合R L －t 图象可知热敏电阻所处环境的温度约为62.5℃. 14．(1)u ab ＝400sin200πt V (2)25A (3)43解析 (1)由题图乙知ω＝200πrad/s ，电压最大值为400V ，故原线圈输入电压瞬时值表达式为u ab ＝400sin200πt V.(2)只在ce 间接400Ω电阻时，电压有效值U 1＝2002V理想变压器P 1＝P 2＝80W原线圈中的电流I 1＝P 1U 1，解得I 1＝25A. (3)设ab 间匝数为n 1，则U 1n 1＝U ce n ce同理U 1n 1＝U de n de由题意知U 2ce R ce ＝U 2de R de解得n ce n de ＝R ce R de代入数据得n ce n de ＝43. 15．(1)40匝 60匝 (2)0.2A解析 (1)由变压原理可知n 1∶n 2∶n 3＝U 1∶U 2∶U 3得n 2＝U 2U 1n 1＝8220×1100＝40(匝) n 3＝U 3U 1n 1＝2×6220×1100＝60(匝) (2)由输入功率等于输出功率知I 1U 1＝P 1＋P 2＋P 3＋P 4得I 1＝2P 2＋2P 3U 1＝2×10＋2×12220A ＝0.2A 16．(1)Ba v R (2)2B 2a 2v λR (3)8B 2a 2v 2R解析 (1)由法拉第电磁感应定律得：E ＝BL v .而L ＝2a sin 2πx λ，x ＝v t .则可得：E ＝2B v a sin 2πv λt . 产生的感应电动势是一种正弦交流电，其最大值为：E m ＝2B v a .则感应电流的最大值为：I m ＝2Ba v 2R ＝Ba v R . (2)感应电流有效值为：I 有＝Ba v 2R. 则将两根金属丝全部拉入磁场中产生的热量为：Q ＝I 2有·2Rt ＝B 2a 2v 22R 2·2R ·2λv ＝2B 2a 2v λR .(3)假设仅在－λ2≤x ≤0的区域内存在垂直于xOy 平面向里的磁感应强度大小为B 的匀强磁场，则感应电流的最大值应出现在两金属丝在磁场中穿过时如图所示的一种状态，此时： I m ′＝2×2Ba v 2R ＝2Ba v R. 则P m ＝I m ′2·2R ＝8B 2a 2v 2R.。

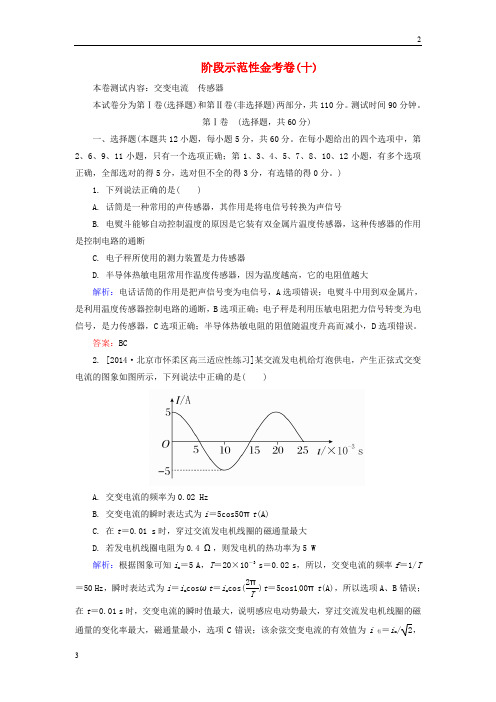

阶段示范性金考卷(十)本卷测试内容：交变电流 传感器本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共110分。

测试时间90分钟。

第Ⅰ卷 (选择题，共60分)一、选择题(本题共12小题，每小题5分，共60分。

在每小题给出的四个选项中，第2、6、9、11小题，只有一个选项正确；第1、3、4、5、7、8、10、12小题，有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错的得0分。

)1. 下列说法正确的是( )A. 话筒是一种常用的声传感器，其作用是将电信号转换为声信号B. 电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C. 电子秤所使用的测力装置是力传感器D. 半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大解析：电话话筒的作用是把声信号变为电信号，A 选项错误；电熨斗中用到双金属片，是利用温度传感器控制电路的通断，B 选项正确；电子秤是利用压敏电阻把力信号转变为电信号，是力传感器，C 选项正确；半导体热敏电阻的阻值随温度升高而减小，D 选项错误。

答案：BC2. [2014·北京市怀柔区高三适应性练习]某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是( )A. 交变电流的频率为0.02 HzB. 交变电流的瞬时表达式为i ＝5cos50πt (A)C. 在t ＝0.01 s 时，穿过交流发电机线圈的磁通量最大D. 若发电机线圈电阻为0.4 Ω，则发电机的热功率为5 W解析：根据图象可知i m ＝5 A ，T ＝20×10－3s ＝0.02 s ，所以，交变电流的频率f ＝1/T ＝50 Hz ，瞬时表达式为i ＝i m cos ωt ＝i m cos(2πT)t ＝5cos100πt (A)，所以选项A 、B 错误；在t ＝0.01 s 时，交变电流的瞬时值最大，说明感应电动势最大，穿过交流发电机线圈的磁通量的变化率最大，磁通量最小，选项C 错误；该余弦交变电流的有效值为i 有＝i m /2，若发电机线圈电阻为0.4 Ω，则其热功率为P 热＝i 2有R ＝5 W ，所以选项D 正确。

第十章交变电流传感器[备考指南]考点内容要求题型把握考情一、交变电流的产生与描述交变电流、交变电流的图像Ⅰ选择找规律从近几年高考试题来看，高考对本章内容的考查重点有：交变电流的有效值、瞬时值，变压器的原理与应用，远距离输电等知识。

其中针对变压器的原理与应用的题目出现频率较高，常以选择题的形式考查，分值一般为6分。

正弦交变电流的函数表达式、峰值和有效值Ⅰ二、变压器电能的输送理想变压器Ⅱ选择、计算明热点预计2017年高考中，对交流电的考查仍会集中在有效值、瞬时值的计算上，还会综合变压器、远距离输电等知识进展考查。

远距离输电Ⅰ实验十一传感器的简单应用填空第1节交变电流的产生与描述(1)矩形线圈在匀强磁场中匀速转动时，一定会产生正弦式交变电流。

(×)(2)线圈在磁场中转动的过程中穿过线圈的磁通量最大时，产生的感应电动势也最大。

(×)(3)矩形线圈在匀强磁场中匀速转动经过中性面时，线圈中的感应电动势为零，电流方向发生改变。

(√)(4)交流电气设备上所标的电压和电流值是交变电流的有效值。

(√) (5)交流电压表和电流表测量的是交流电的峰值。

(×) (6)交变电流的峰值总是有效值的2倍。

(×)要点一 交变电流的产生和描述1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。

(2)两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变。

②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变。

(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。

(4)交变电动势的最大值E m ＝nBSω，与转轴位置无关，与线圈形状无关。

2．正弦式交变电流的变化规律(线圈在中性面位置开始计时)规律物理量函数表达式图像 磁通量Φ＝Φm cos ωt ＝BS cos ωt电动势e ＝E m sin ωt ＝nBSωsinωt电压u ＝U m sin ωt ＝RE mR ＋rsin ωt电流i＝I m sin ωt＝E mR＋rsin ωt[多角练通]1．一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动，线框中产生的感应电动势e随时间t的变化情况如图10­1­1所示。

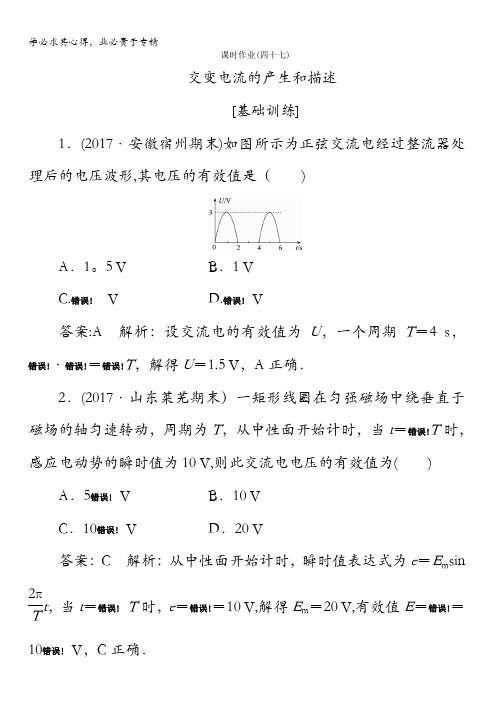

课时作业(四十七)交变电流的产生和描述[基础训练]1．(2017·安徽宿州期末)如图所示为正弦交流电经过整流器处理后的电压波形,其电压的有效值是（)A．1。
