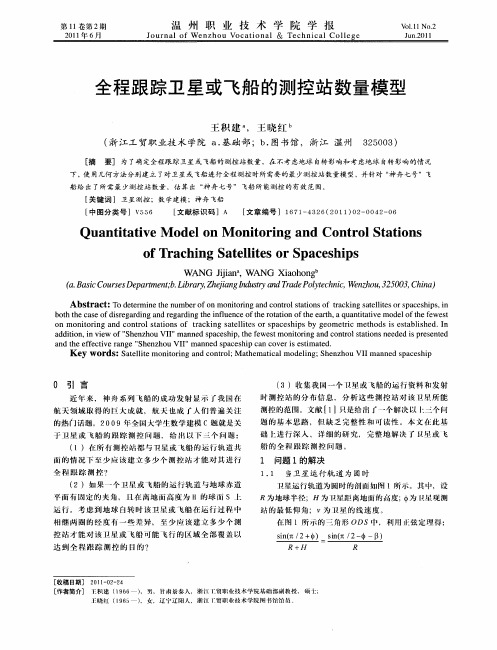

卫星和飞船的跟踪测控模型摘要：本文研究的是在不同条件下建立最少的卫星或飞船的跟踪测控站，以达到对卫星或飞船实施全程跟踪测控的目的。
问题一中不考虑地球的自转，卫星或飞船的飞行轨迹就是一个固定的圆周。
依据得到的图形运用三角函数相关知识建立数学模型一，先计算一个测控站测控范围，再求出测控整个飞行轨迹所需最少的测控站的数目。
并计算得出卫星或飞船在即将脱离地球引力的情况下对其测控所需的测控站的数目至少为3，最后又以神舟七号飞船为例检验了该模型，所得此种情况下要想对其全程测控需要12个测控站。
问题二中考虑到地球自转，此时卫星或飞船在运行过程中相继两圈的经度有一些差异，并且卫星或飞船的运行轨道与地球赤道平面有固定的夹角，因而卫星或飞船轨道构成一个环形区域。
然后，用圆的最大内接正方形来代替圆对环形区域进行覆盖，得到一个合理的所需测控站个数的一般表达式，并带入神七相关数据得到全程测控神七时所需的测控站的个数为37个。
问题三，用与问题二中类似的方法求出测控站的测控范围在环行区域投影圆的内接正方形的边长，再依据每一个纬度或经度在地球表面的实际跨度长求出测控站所测卫星或飞船在其环绕球面上纬度和经度范围，并用上述在地面上的投影描述测控站的实测范围。
本文中，巧妙之处在于采用易操作的圆内接正方形来代替圆覆盖环形区域，此方法有一定的借鉴和推广意义。
关键词：测控站环形区域投影测控范围一问题的重述和分析1.1问题的重述卫星和飞船在国民经济和国防建设中有着重要的作用，对它们的发射和运行过程进行测控是航天系统的一个重要组成部分。
航天测控的理想状况是对卫星和飞船（特别是载人飞船）进行全程跟踪测控。
测控设备只能观测到所在点切平面以上的空域，实际上每个测控站的测控范围只考虑与地平面夹角3度以上的空域。
在一个卫星或飞船的发射与运行过程中，往往有多个测控站联合完成测控任务。
请利用模型分析卫星或飞船的测控情况，具体问题如下：问题1：在所有测控站都与卫星或飞船的运行轨道共面的情况下至少应该建立多少个测控站才能对其进行全程跟踪测控？问题2：如果一个卫星或飞船的运行轨道与地球赤道平面有固定的夹角，且在离地面高度为H的球面S上运行。
航天控制中的数学模型与建模技术研究随着人类社会的不断发展和进步，航空航天技术的发展也越来越迅速。
而在飞行控制这一领域，数学模型与建模技术是不可或缺的重要环节。
数学模型可以通过物理、化学、工程和经济等学科理论和原理，对问题进行抽象和简化，作为研究过程的工具和途径。
在航天领域，数学模型可以帮助人们理解和描述航天器的运动和姿态变化，以及预测其行为和性能等。
而建模技术则是指将实际问题转化为数学模型的过程，即建立数学模型。
航天控制中的数学模型通常包括基于质量、力学和运动方程的姿态控制模型，以及基于信号处理和计算机控制系统的轨道控制模型。
其中，姿态控制是航天控制中最重要的环节之一，因为航天器姿态的调整和控制是保证其安全、有效地完成各项任务的前提。
而姿态控制的过程，主要涉及到航天器的角速率、角位移、旋转矩阵等参数。
在姿态控制模型中，数学模型的主要目的是为了描述航天器的动力学特性。
因此，在进行数学建模时，需要考虑诸如重力、惯性、气动力等因素，并衡量它们之间的相互作用。
此外，数学模型的成功与否还取决于模型的准确性、可靠性和精度等。
在建立模型的过程中，需要大量的实验数据和理论知识作为基础，以实现模型精度的提高。
除了姿态控制之外，轨道控制模型也是航天控制中的重要环节。
在实际操作中，轨道控制是保证航天器正确进入和退出轨道的关键。
而轨道控制涉及到多种因素，如空气动力学、引力和惯性力等。
在数学建模时，必须考虑这些因素对轨道控制的影响，并确保通过计算机程序和控制算法控制航天器的位置和速度等参数。
由于航天控制涉及到多种因素和环节，因此数学建模的过程变得非常复杂。
除了需要收集和分析大量的实验数据和理论知识之外，还需要建立适当的数学模型来描述和预测航天器的运动和行为。
同时，建模过程还需要考虑如何应用计算机和控制算法来进行有效的控制。
为了实现更精确、可靠和高效的航天控制，必须不断探索和完善数学模型和建模技术。
在未来，基于深度学习和人工智能等新技术的发展，航空航天的数学建模和控制技术将进一步提高。
卫星相对运动动力学模型
首先，从天体力学的角度来看，卫星相对运动动力学模型涉及到引力、离心力和向心力等物理力学原理。
这些力的作用会影响卫星的轨道和运动状态，因此需要建立相应的数学模型来描述这些力的作用及其对卫星轨道的影响。
其次，从控制工程的角度来看，卫星相对运动动力学模型也涉及到卫星姿态控制、轨道控制等方面。
这些控制问题需要考虑卫星与其他天体或卫星之间的相对运动，以及如何通过推进器、姿态控制器等装置来实现对卫星相对运动的控制。
此外，从航天器设计的角度来看，卫星相对运动动力学模型也需要考虑到卫星结构、推进系统、传感器等方面的设计。
这些设计要素会影响卫星在空间中的相对运动状态，因此需要在设计阶段考虑相应的动力学模型来指导设计工作。
总的来说，卫星相对运动动力学模型涉及到天体力学、控制工程、航天器设计等多个学科领域，需要综合考虑各种因素来建立全面完整的模型。
这个模型对于卫星的轨道设计、姿态控制、对地观测等方面都具有重要的理论和实际意义。

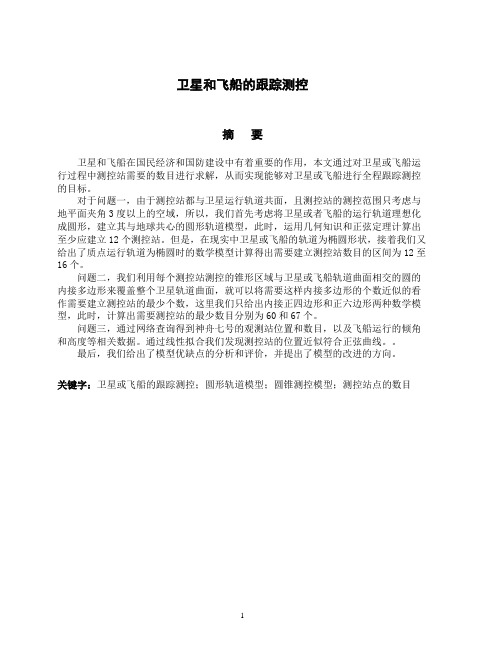

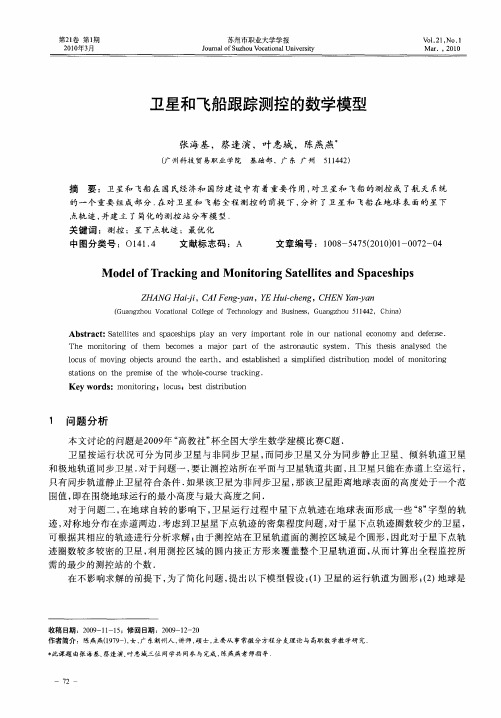

卫星和飞船的跟踪测控摘要卫星和飞船在国民经济和国防建设中有着重要的作用，本文通过对卫星或飞船运行过程中测控站需要的数目进行求解，从而实现能够对卫星或飞船进行全程跟踪测控的目标。
