TD-LTE系统间干扰问题分析及解决办法

LTE 干扰现状、缘由分析及解决方案介绍干扰原理及分类依据干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

l 系统内干扰：系统内干扰通常为同频干扰。

TD-LTE 系统中，虽然同一个小区内的不同用户不能使用一样频率资源 (多用户 MIMO 除外)，但相邻小区可以使用一样的频率资源。

这些在同一系统内使用一样频率资源的设备间将会产生干扰，也称为系统内干扰。

l 系统间干扰：系统间干扰通常为异频干扰。

世上没有完善的无线电放射机和接收机。

科学理论说明抱负滤波器是不行实现的，也就是说无法将信号严格束缚在指定的工作频率内。

因此，放射机在指定信道放射的同时将泄漏局部功率到其他频率，接收机在指定信道接收时也会收到其他频率上的功率，也就产生了系统间干扰。

主要的干扰具体分类如以以下图所示：系统内干扰原理lGPS 失锁干扰：GPS 失锁、星卡故障、GPS 天线故障等缘由导致时钟不同步的A 基站放射信号干扰到了B 基站的上行接收。

l 超远同频干扰：远距离的站点信号经过传播，DwPTS 与被干扰站的UpPTS 对齐，导致干扰站的基站发对被干扰站的基站收的干扰. l 帧失步干扰：帧偏置配置不当、子帧配比不全都等缘由会导致基站间的上下行帧对不齐，导致SiteA 的下行干扰到了SiteB 的上行，形成帧失步干扰。

l 重叠掩盖干扰：A小区和B 小区存在重叠区域(同频邻区必定会存在确定的切换区域)，由于两个小区之间的信号不是全都的，不正交，会形成干扰。

l 硬件故障干扰：设备故障是指在设备运行中，设备本身性能下降等造成干扰包括：RRU 故障，RRU 接收链路电路工作特别，产生干扰;天馈系统故障，包括天线通道故障，天线通道RSSI 接收特别等，天馈避雷器老化，质量问题，产生互调信号落入工作带宽内。

系统间干扰原理l 杂散干扰：由于放射机中产生辐射信号重量落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。

l 互调/谐波干扰：不同频率的放射信号形成互调/谐波产物。

移动通信网络中TD—LTE的干扰分析本文对移动通信网络系统中TD-LTE的干扰进行了分析，并结合实际案例阐述了干扰的分类、处理流程和定位方法，有助于我们快速有效检查、定位和处理干扰。

标签：TD-LTE；干扰；排查；定位；流程1 概述随着国家“宽带中国”战略的实施，我国4G发展速度走上了快车道。

目前移动通信运营商主要建设的是4G网络，但是系统中并存着2G、3G系统，即GSM、TD-SCDMA和TD-LTE同时并存运行。

TD-LTE作为最新部署的高速数据无线接入网络，在建设时基于成本等因素一定要考虑系统间共存、共址的情况，也必然会出现共存和共址情况下的干扰问题。

干扰会导致系统整体性能下降，严重时系统甚至无法工作，因此探讨如何减少甚至避免干扰是组网建设时必须考虑的问题，其意义就不言而喻。

2 TD-LTE干扰的分类尽管TDD的频谱资源丰富【TD-LTE可用频段有2300 ～2400MHz （Released）、2570 ～2620MHz （Released）、2500 ～2690MHz （China/U.S.A.）、1880 ～1920MHz （2011Q3）、3400 ～3600MHz、3600 ～3800MHz】，但是日常使用中还是会遇到掉话/掉线、无法接入、业务速率低、话音/画面质量差、切换成功率低等等网络质量下降的干扰现象。

从TD-LTE系统的机制原理来分析，干扰可分为系统内部的干扰和系统外部的干扰。

LTE的同频组网时通常会出现小区内的干扰和小区间的干扰。

LTE特有的OFDMA接入方式，使本小区内的用户信息承载在相互正交的不同载波上，从而发生小区内的干扰。

而小区间的干扰是指所有的干扰来自其他的小区，LTE同频组网时，小区间干扰比较严重，导致位于小区边缘的用户数据吞吐量急剧下降，用户感受差。

可见小区间的干扰是LTE同频组网面临的显示问题，示意图如下图1：系统内的干扰通常是由于设备故障、覆盖问题以及不合理的PCI规划所引起的。

TD—LTE系统间干扰问题分析及解决办法【摘要】TD-LTE是3G的下一代演进技术，该技术将在未来中国移动网络中承担越来越重要的角色。

但TD-LTE系统网络建设中，不可避免地与其他系统间产生干扰，如何解决好TD-LTE系统间干扰问题是目前TD-LTE系统建设的重点问题。

本文就TD-LTE系统间干扰问题展开分析，并提出了相应的解决办法。

【关键词】TD-LTE；系统间干扰；杂散干扰；阻塞干扰；解决办法1.概述TD-LTE是我国具有自主知识产权的移动通信技术标准，是下一代移动通信网络的主流技术之一，也是3G的演进技术，它可以提供比3G更高的带宽和更优的用户感受。

然而TD-LTE标准仍在不断演进之中，仍有很多的技术瓶颈和问题需要被深入研究，现有的频率也将和TD-LTE在未来一段时间内并存。

因此，为了推进TD-LTE终端产品尽快成熟，加快商用化进展，就需要对TD-LTE系统间的干扰问题进行深入研究。

2.干扰分析方法移动通信系统间干扰分析的基本方法有两种：静态蒙特卡罗仿真方法和基于最小耦合损耗计算的确定性分析法。

静态蒙特卡罗系统仿真法是以快照式仿真方法，通过复杂、精确的迭代计算出不同场景不同指标下一系统受到另一系统干扰后的性能变化情况，包括基站和移动台、移动台和基站以及移动台和移动台之间的干扰研究。

该文采用确定性分析方法分析异系统共址的干扰情况。

该方法基于3GPPTS36.101和3GPPTS36.104等协议所规定的阻塞和杂散指标要求、各系统具体发射功率以及被干扰系统的灵敏度下降要求，得到满足要求的隔离度，最后结合空间隔离理论，计算出空间隔离距离。

3.TD-LTE系统间干扰问题分析3.1分析方法根据协议规定的系统抗阻塞和杂散指标要求，以及各系统的参数，分别计算出规避阻塞干扰和杂散干扰所需要的隔离度。

然后根据水平和垂直隔离度计算公式，将隔离度换算成水平和垂直的隔离距离。

具体分析如下：（1）杂散干扰分析根据协议查出干扰源的杂散指标SdBm/BWm，其中BWm为指标的测量带宽。

责任编辑：左永君*******************2012 TD-LTE网络创新研讨会会议报道582012年第15期近年来随着我国移动通信业的快速发展，站址资源也已成为稀缺资源，多系统共站建设不可避免，因此系统间的干扰就成为网络建设中要考虑的一个重要因素。

无线广州杰赛科技股份有限公司程敏TD-LTE 系统干扰分析——广州杰赛科技股份有限公司无线副总工程敏演讲（摘录）其平均频谱效率有22%的增益；8天线采用Rel-9版本中的双流，相比于8天线单流有6%的增益；而当8天线采用多用户MIMO 时，又可以进一步提升33%的性能。

（2）上行传输方面考虑到目前大部分的终端最高只支持16QAM 的调制方式，仿真中8天线也能获得很好的性能优势。

8天线相比于2天线的单用户，可以获得平均54%的增益；而在8天线的多用户与单用户相比，平均又可以获得65%的增益。

上行仿真中，大部分用户均采用较高的MCS 等级，表明TD-LTE 上行8天线仍有较大的潜力可挖。

（3）规模试验的外场验证加扰情况下的8天线相比于2天线，下行平均吞吐量有42%的增益，边缘有43%的增益；上行平均吞吐量有22%的增益，边缘有25%的增益。

8天线的波束复兴增益能够达到4～9dB 。

3 存在的挑战及解决办法多天线技术作为TD-LTE 的技术核心，可以大幅提高系统性能。

TDD具有信道互易性的特点，8天线可以更好地发挥TDD 的优势。

但2/8天线的选择需要综合考虑多方面因素，诸如网络性能和后续发展的潜力、网络建设的难易程度和后续优化维护的难易程度等。

TD-LTE 的8天线系统的实现仍面临着诸如公共信道的波束赋形、射频通道的校准、TD-LTE 和TD-SCDMA 共天线设计以及TD-LTE 8天线小型化等方面的挑战，这些都有待产业界携手共同解决。

★系统的干扰主要包括三种，一是噪声，二是系统内的干扰，三是系统间的干扰。

1 噪声按照来源的不同，噪声可以分为接收机内部噪声和外部噪声。

TD-LTE同频干扰影响的实测及优化措施摘要:TD-LTE系统对用户的通信质量及数据传输速率提出了更高的要求，而TD-LTE系统的频谱资源有限。

因此，为提高频率利用率，常常采用同频组网技术。

本文对TD-LTE系统的抗干扰措施进行了分析，并对TD-LTE同频干扰影响的实测及优化措施进行了详细的介绍。

关键词:TD-LTE；同频干扰；优化0 引言随着我国国民经济的快速发展，人们对高质量的移动通信服务需求日益迫切，对数据传输速率的要求也越来越高。

TD-LTE系统作为实现4G网络的核心技术，具有上网速度快、通信质量高等优点。

由于TD-LTE系统频谱资源有限，同频组网技术成为了提高频率资源利用率、增加系统的容量主要技术之一，但是也带来了同频干扰的问题，对TD-LTE系统提出了巨大的挑战。

基于此，笔者进行了相关介绍。

1 TD-LTE的抗系统内干扰的措施TD-LTE是时分双工的通信系统，系统传输带宽可为1.4、5、10、15、20MHz。

为了提高频谱利用率，TD-LTE系统采用同频组网技术，即所有蜂窝小区的工作频带范围相同。

尽管TD-LTE中采用OFDMA技术，即小区中的每个用户所使用的是系统工作频带内的随机离散的正交的若干子载波，但处于不同小区的UE可能由于资源分配的问题导致在某些子载波上的“碰撞”，这就是TD-LTE同频组网带来同频干扰的问题。

由于TD-LTE的同频组网，处于小区边缘的用户设备(UE)在上行和下行时所受邻区同频信号的干扰要比处于小区中心的UE严重得多，这将严重影响边缘UE的覆盖、信干噪比(SINR)、数据速率和用户体验。

同频干扰对TD-LTE系统的网络规划设计、安装施工和参数设置等方面都提出了挑战。

为了解决干扰问题，3GPP为TD-LTE提出了干扰随机化、软频率复用、部分功率控制、干扰消除、基于HII和OI的上行小区间的干扰协调技术(inter cell interference coordination，ICIC)等技术。

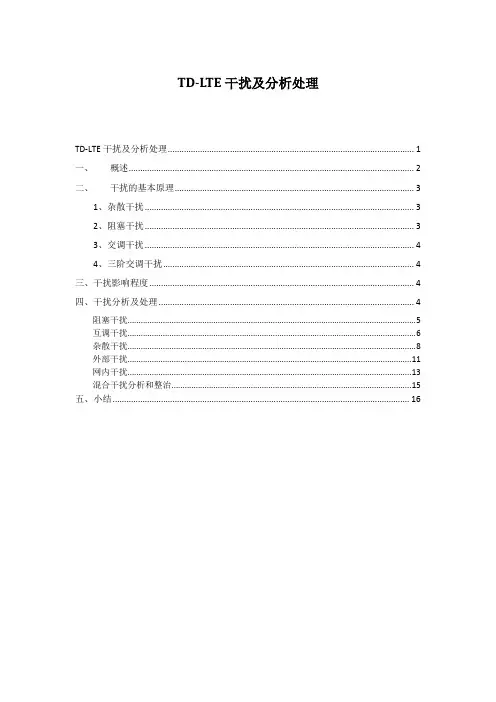

TD-L TE干扰及分析处理TD-LTE干扰及分析处理 (1)一、概述 (2)二、干扰的基本原理 (3)1、杂散干扰 (3)2、阻塞干扰 (3)3、交调干扰 (4)4、三阶交调干扰 (4)三、干扰影响程度 (4)四、干扰分析及处理 (4)阻塞干扰 (5)互调干扰 (6)杂散干扰 (8)外部干扰 (11)网内干扰 (13)混合干扰分析和整治 (15)五、小结 (16)一、概述对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。

否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。

随着4G LTE基站的逐步建设，目前已形成了2/3/4G基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站总，已发现大量的TD-LTE基站受到干扰。

这些干扰主要包括2/3G小区对TD-LTE小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如手机信号屏蔽器带来的外部同频干扰，具体如下表：TD-LTE各频段上行容易受到的干扰从上表可以看出，由于F频段与干扰源系统的频率比较接近，因此F频段受到的干扰最多。

二、干扰的基本原理1、杂散干扰由于发射机中的功放、混频器和滤波器等器件的非线性，会在工作频带以外很宽的范围内产生辐射信号分量, 若落在被干扰系统接收机的工作频带内时，会抬高了接收机的底噪，从而减低了接收灵敏度。

2、阻塞干扰当输入信号为小信号，输出与输入成线性关系，当有用信号和强干扰一起加入接收机，系统工作在饱和区，输入输出不再是线性关系。

阻塞干扰是指当强的干扰信号与有用信号同时加入接收机时，强干扰会使接收机链路的非线性器件饱和，产生非线性失真。

3、交调干扰当多个系统共存时，这些系统的不同频点之间可能会产生互调产物；天馈系统需要用到很多器件，包括天线、合路器、功分器、滤波器等，这些器件都是不理想的，当不同频点的信号经过这些器件时，就会发生互调，产生很多干扰信号，其中比较强的是三阶，五阶产物；当接收机收到过强的异系统信号时，也会互调产生较强的干扰信号。

关于LTE干扰处理关于LTE干扰处理一、TD-L TE干扰概述1.TD-LTE频段分析目前TD-LTE主要使用三个频段，F、D、E。

①F频点干扰状况⏹DCS1800阻塞干扰：16~30dB底噪抬升，UL吞吐量损失严重，甚至无法建立连接⏹DCS1800杂散干扰：5dB的底噪抬升， UL吞吐量损失约10%⏹DCS1800互调干扰：8~16dB的底噪抬升， UL吞吐量损失超过30%⏹GSM900谐波干扰：约5dB的底噪抬升⏹PHS杂散：一般情况下轻微干扰，严重时TD-S或TD-L无法建立连接②E频段干扰状况⏹E频段和Wifi相隔30MHz，比较近，且Wifi不遵循3GPP协议，射频指标比较差⏹普通室分系统下，80dB的合路器基本可以消除干扰，两者频率越远，受到的影响越小。

⏹外挂情况下，空间隔离需1m以上③D频段干扰状况⏹从频谱状况来说，存有各运营商TD-LTE间的干扰、与雷达间、射频天文、北斗、Wifi以及MMDS、Wimax间的干扰⏹MMDS和WiMAX对D频段的同频干扰，可使底噪抬升20dB以上，严重时更会导致TD-LTE业务无法建立连接二、TD-L TE外部处理1.干扰排查流程1.提取全网PRB干扰值，筛选存在干扰的小区；2.根据实时跟踪PRB干扰波形，初步判断干扰类型3.由于DCS1800M和GSM900M产生的杂散，谐波均为固定频率的干扰，所以可以通过更改LTE小区的中心载频来确定是否为固定频域上的干扰；4.将怀疑为DCS1800M和GSM900M干扰的小区，对2G站分别进行闭解，并实时跟踪PRB干扰波形，观察是否有变化；5.对非共址2G站引起的干扰进行天面勘察和现场扫频，观察是否有天线对打，隔离度不够的情况；6.如果隔离度足够且现场扫频无外部干扰源，则判断为硬件原因。

2.阻塞干扰阻塞干扰一般为附近的无线电设备发射的较强信号被TD-LTE设备接收导致的，现阶段发现的阻塞干扰主要为中国移动GSM900/1800及距离较近的友商基站系统带来的。

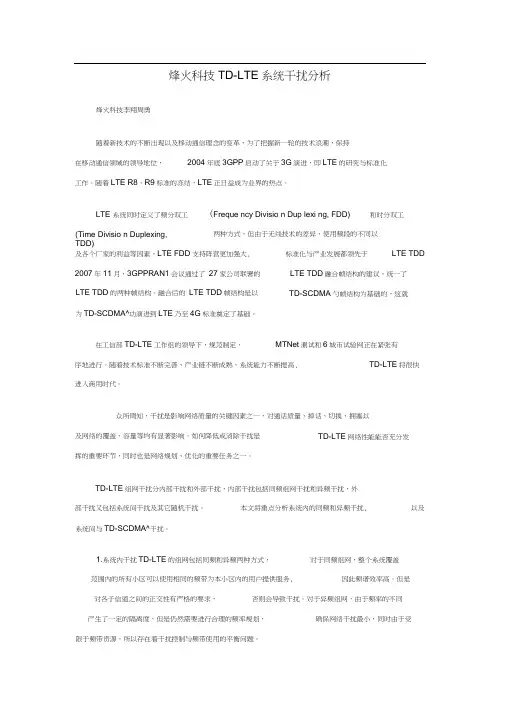

烽火科技TD-LTE系统干扰分析烽火科技李翔周勇随着新技术的不断出现以及移动通信理念的变革，为了把握新一轮的技术浪潮，保持在移动通信领域的领导地位，2004年底3GPP启动了关于3G演进，即LTE的研究与标准化工作。

随着LTE R8、R9标准的冻结，LTE正日益成为业界的热点。

LTE 系统同时定义了频分双工(Freque ncy Divisio n Dup lexi ng, FDD)和时分双工(Time Divisio n Duplexing,两种方式，但由于无线技术的差异、使用频段的不同以TDD)及各个厂家的利益等因素，LTE FDD支持阵营更加强大, 标准化与产业发展都领先于LTE TDD 2007年11月，3GPPRAN1会议通过了27家公司联署的LTE TDD融合帧结构的建议，统一了LTE TDD的两种帧结构。

融合后的LTE TDD帧结构是以TD-SCDMA勺帧结构为基础的，这就为TD-SCDMA^功演进到LTE乃至4G标准奠定了基础。

在工信部TD-LTE工作组的领导下，规范制定、MTNet测试和6城市试验网正在紧张有序地进行。

随着技术标准不断完善、产业链不断成熟、系统能力不断提高, TD-LTE将很快进入商用时代。

众所周知，干扰是影响网络质量的关键因素之一，对通话质量、掉话、切换、拥塞以及网络的覆盖、容量等均有显著影响。

如何降低或消除干扰是TD-LTE网络性能能否充分发挥的重要环节，同时也是网络规划、优化的重要任务之一。

TD-LTE组网干扰分内部干扰和外部干扰，内部干扰包括同频组网干扰和异频干扰，外部干扰又包括系统间干扰及其它随机干扰。

本文将重点分析系统内的同频和异频干扰, 以及系统间与TD-SCDMA^干扰。

1.系统内干扰TD-LTE的组网包括同频和异频两种方式，对于同频组网，整个系统覆盖范围内的所有小区可以使用相同的频带为本小区内的用户提供服务, 因此频谱效率高。

但是对各子信道之间的正交性有严格的要求，否则会导致干扰。

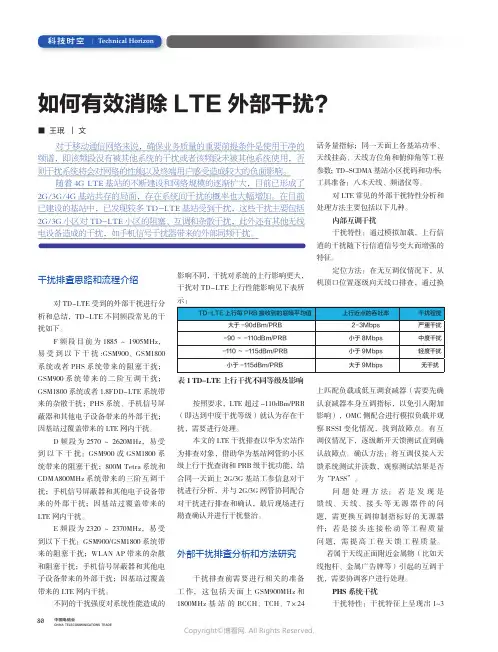

80科技时空Technical Horizon中国电信业CHINA TELECOMMUNICATIONS TRADE干扰排查思路和流程介绍对TD-LTE 受到的外部干扰进行分析和总结，TD-LTE 不同频段常见的干扰如下。

F 频段目前为1885～1905MHz，易受到以下干扰:GSM900、GSM1800系统或者PHS 系统带来的阻塞干扰；GSM900系统带来的二阶互调干扰；G SM1800系统或者1.8FDD-LTE 系统带来的杂散干扰；PHS 系统、手机信号屏蔽器和其他电子设备带来的外部干扰；因基站过覆盖带来的LTE 网内干扰。

D 频段为2570～2620MHz，易受到以下干扰：GSM900或GSM1800系统带来的阻塞干扰；800M Tetra 系统和CDMA800MHz 系统带来的三阶互调干扰；手机信号屏蔽器和其他电子设备带来的外部干扰；因基站过覆盖带来的LTE 网内干扰。

E 频段为2320～2370MHz，易受到以下干扰：GSM900/GSM1800系统带来的阻塞干扰；WLAN AP 带来的杂散和阻塞干扰；手机信号屏蔽器和其他电子设备带来的外部干扰；因基站过覆盖带来的LTE 网内干扰。

不同的干扰强度对系统性能造成的影响不同，干扰对系统的上行影响更大，干扰对TD-LTE 上行性能影响见下表所示：TD-LTE 上行每PRB 接收到的底噪平均值上行近点的吞吐率干扰程度大于-90dBm/PRB 2-3Mbps 严重干扰-90～-110dBm/PRB 小于8Mbps 中度干扰-110～-115dBm/PRB 小于9Mbps 轻度干扰小于-115dBm/PRB大于9Mbps无干扰按照要求，LTE 超过-110dBm/PRB （即达到中度干扰等级）就认为存在干扰，需要进行处理。

本文的LTE 干扰排查以华为宏站作为排查对象，借助华为基站网管的小区级上行干扰查询和PRB 级干扰功能，结合同一天面上2G/3G 基站工参信息对干扰进行分析，并与2G/3G 网管协同配合对干扰进行排查和确认，最后现场进行勘查确认并进行干扰整治。

TD-LTE干扰分析、排查及解决措施(1001)--经典江西TD-LTE干扰分析进展及排除思路目录一、背景 (3)二、TDD-LTE系统间干扰情况 (3)三、干扰分类 (5)3.1阻塞干扰 (5)3.2杂散干扰 (9)3.3GSM900二次谐波/互调干扰 (12)3.4系统自身器件干扰 (14)3.5外部干扰 (16)四、排查方法 (17)4.1资源准备 (17)4.2数据采集 (18)4.3制作RB干扰曲线分布图 (18)4.4现场排查方法 (19)五、江西LTE现网情况 (20)5.1各地市干扰统计情况 (20)5.2各地市干扰分布情况 (20)六、新余现场干扰排查整治 (22)6.1干扰样本站点信息 (23)6.2样本站点案例 (24)七、九江FDD干扰专题 (37)7.1九江现网情况 (37)7.2干扰样本点信息 (38)7.3受干扰站点与电信FDD站点分布情况 (39)7.4九江彭泽县FDD干扰排查 (39)7.5抽样排查处理 (40)7.6电信FDD干扰解决建议 (46)八、后续计划 (46)一、背景●使用频率：工信部批准电信和联通混合组网试点开展，随着1875~1880MHz保护带推移至1880~1885MHz，不排除电信不加滤波器提前使用1880频段；●设备能力：我司早期采购设备抗阻塞能力不满足559号文要求导致TDS升级TDD的部分双模站点现网使用存在阻塞干扰；●工程施工：现场施工问题导致各制式/系统间隔离度不够带来的干扰。

二、TDD-LTE系统间干扰情况TD-LTE频段容易受到的干扰-110～-115dBm/PRB 小于9Mbps 轻度干扰小于-115dBm/PRB 大于9Mbps 无干扰三、干扰分类根据射频特性和频谱关系分析出F 频段TD-LTE 基站会受到电信与联通FDD-LTE、DCS1800、GSM900 和PHS基站的干扰，按照干扰类型又分为阻塞干扰、杂散干扰、谐波/互调干扰等。

烽火科技TD-LTE系统干扰分析烽火科技李翔周勇随着新技术的不断出现以及移动通信理念的变革，为了把握新一轮的技术浪潮，保持在移动通信领域的领导地位，2004年底3GPP启动了关于3G演进，即LTE的研究与标准化工作。

随着LTE R8、R9标准的冻结，LTE正日益成为业界的热点。

LTE系统同时定义了频分双工(Frequency Division Duplexing, FDD) 和时分双工(Time Division Duplexing, TDD) 两种方式，但由于无线技术的差异、使用频段的不同以及各个厂家的利益等因素，LTE FDD支持阵营更加强大，标准化与产业发展都领先于LTE TDD。

2007年11月，3GPP RAN1会议通过了27家公司联署的LTE TDD融合帧结构的建议，统一了LTE TDD的两种帧结构。

融合后的LTE TDD帧结构是以TD-SCDMA的帧结构为基础的，这就为TD-SCDMA成功演进到LTE乃至4G标准奠定了基础。

在工信部TD-LTE工作组的领导下，规范制定、MTNet测试和6城市试验网正在紧张有序地进行。

随着技术标准不断完善、产业链不断成熟、系统能力不断提高，TD-LTE将很快进入商用时代。

众所周知，干扰是影响网络质量的关键因素之一，对通话质量、掉话、切换、拥塞以及网络的覆盖、容量等均有显著影响。

如何降低或消除干扰是TD-LTE网络性能能否充分发挥的重要环节，同时也是网络规划、优化的重要任务之一。

TD-LTE组网干扰分内部干扰和外部干扰，内部干扰包括同频组网干扰和异频干扰，外部干扰又包括系统间干扰及其它随机干扰。

本文将重点分析系统内的同频和异频干扰，以及系统间与TD-SCDMA的干扰。

1.系统内干扰 TD-LTE的组网包括同频和异频两种方式，对于同频组网，整个系统覆盖范围内的所有小区可以使用相同的频带为本小区内的用户提供服务，因此频谱效率高。

但是对各子信道之间的正交性有严格的要求，否则会导致干扰。
