三视图的绘制

三视图的画法1. 什么是三视图三视图是工程图的一种常用表达方式，用以展示被描述物体的三个主要视图：前视图、俯视图和右视图。

这些视图相互垂直，并提供了物体的全面展示，从而更好地理解和分析物体的几何形状和细节。

当使用三视图表示一个物体时，前视图展示物体的正面和侧面，俯视图展示物体的顶部和底部，右视图则展示物体的侧面。

三视图的组合可以为工程师、设计师和制造人员提供全面的信息，帮助他们理解物体的尺寸、比例和特征。

2. 三视图的画法步骤步骤一：选择适当的视图坐标在开始绘制三视图之前，首先需要确定物体的前、俯、右视图相对于坐标轴的方向。

通常情况下，我们可以选择物体的一个主视图作为参考来确定坐标轴的方向。

例如，选择前视图作为主视图，则x轴从左到右，y轴从下到上，z轴垂直于纸张。

步骤二：绘制前视图根据物体的正面和侧面，在纸上绘制物体的前视图。

在绘制过程中，需要保持比例和准确性，确保尺寸的准确性。

可以使用直尺和量角器来帮助绘制直线和角度。

步骤三：绘制俯视图根据物体的顶部和底部，在纸上绘制物体的俯视图。

同样，需要保持比例和准确性来确保尺寸的准确性。

量角器可以帮助绘制角度和直线。

步骤四：绘制右视图根据物体的侧面，在纸上绘制物体的右视图。

同样需要保持比例和准确性来确保尺寸的准确性。

量角器可以帮助绘制角度和直线。

步骤五：标注尺寸在绘制完成三视图后，需要标注尺寸信息。

使用标尺和量角器来测量各个边和角度，并在图纸上标注相应的尺寸。

尺寸标注应该清晰可读，符合标准的工程图尺寸标注要求。

3. 三视图的优势和应用优势•全面展示：三视图能够全面展示物体的几何形状和细节，帮助观察者更好地理解物体的结构和特征。

•准确度：三视图绘制的过程需要保持准确度，尺寸和比例的准确性对于制造和设计来说非常重要。

•标注尺寸：三视图可以方便地标注物体的尺寸，以便后续制造和测量。

应用•工程图纸设计：三视图是工程图纸设计中常用的表达方式之一，广泛应用于机械、建筑、电子等工程领域。

三视图的画法概述在工程设计和制图中，三视图是一种常用的表达方法，用于表示物体的三个主要视图：前视图、俯视图和侧视图。

通过绘制这些视图，人们可以更清晰地了解物体的外观、形状和尺寸，从而方便进行设计、制造和交流。

本文将介绍三视图的画法，包括绘制工具、绘制步骤以及一些注意事项。

绘制工具在进行三视图的绘制之前，需要准备一些绘制工具，常用的有：1.铅笔：用于绘制草图和标记尺寸。

2.直尺：用于绘制直线和测量长度。

3.色铅笔或钢笔：用于突出显示不同部分或收缩部分。

4.画图纸：用于绘制三视图。

在选择绘图纸时，可以根据物体的尺寸和绘图要求来确定纸张的大小。

一般来说，较小的物体可以使用A4纸，而较大的物体可能需要使用较大的纸张。

绘制步骤下面是绘制三视图的一般步骤：步骤1：确定主视图首先，根据物体的特点和要求，选择一个视图作为主视图。

主视图通常是物体的最有代表性的视图，可以显示物体的主要特征和尺寸。

在确定主视图时，应考虑到物体的形状和使用目的。

步骤2：绘制前视图在纸上选择一个适当的位置，开始绘制前视图。

首先，使用直尺和铅笔绘制出物体的基本轮廓。

然后，根据主视图的尺寸，标记出物体的各个尺寸，并用直尺连接相应的标记点，以获得准确的尺寸。

步骤3：绘制俯视图在纸上选择一个合适的位置，开始绘制俯视图。

与绘制前视图类似，首先要使用直尺和铅笔绘制出物体的基本轮廓，然后根据前视图的尺寸标记出物体的各个尺寸。

步骤4：绘制侧视图在纸上选择一个适当的位置，开始绘制侧视图。

侧视图通常位于前视图和俯视图的中间，显示物体的侧面特征。

也要使用直尺和铅笔绘制出物体的基本轮廓，并根据前视图和俯视图的尺寸标记出物体的各个尺寸。

步骤5：完善细节在绘制三个基本视图之后，可以进一步添加和完善细节。

可以使用彩铅笔或钢笔来突出显示一些重要细节，或者使用不同的线型来表示特殊部分。

此外，还可以在视图之间添加尺寸注释，以便更清楚地表示物体的尺寸关系。

注意事项在进行三视图的绘制时，需要注意以下几点：1.保持准确性：绘制时要仔细测量尺寸，并将其准确地标记在绘图上。

AutoCAD三视图绘制与标注法一、三视图的基本概念三视图是指能够完整、准确地表达物体形状和结构的主视图、俯视图和左视图。

主视图反映物体的主要形状特征和相对位置关系；俯视图是从上往下看物体所得到的视图，主要表达物体的顶部形状和平面布局；左视图则是从物体的左侧观察得到的视图，用于补充主视图和俯视图未能表达清楚的部分。

二、绘制三视图的准备工作在开始绘制三视图之前，需要对所要表达的物体进行仔细观察和分析，确定其主要的结构特征和尺寸。

同时，要设置好 AutoCAD 的绘图环境，包括单位、图层、线型等。

1、单位设置根据实际需求选择合适的长度单位，如毫米、厘米或英寸等。

2、图层设置创建不同的图层来分别绘制轮廓线、中心线、标注线等，以便于管理和修改图形。

3、线型设置选择合适的线型，如实线、虚线、点划线等，以区分不同类型的线条。

三、绘制三视图的步骤1、主视图绘制（1）根据物体的形状和尺寸，在合适的位置绘制主视图的外轮廓。

（2）绘制内部结构的轮廓，如孔、槽等。

（3）添加中心线，以表示物体的对称关系。

2、俯视图绘制（1）根据主视图中物体的长和宽尺寸，在主视图下方绘制俯视图的外轮廓。

（2）绘制俯视图中的内部结构。

（3）注意与主视图的对应关系，保证投影的准确性。

3、左视图绘制（1）根据主视图中物体的高和宽尺寸，在主视图的右侧绘制左视图的外轮廓。

（2）绘制左视图中的内部结构。

（3）同样要注意与主视图和俯视图的投影关系。

四、三视图的标注标注是三视图中非常重要的部分，它能够准确地传达物体的尺寸和几何关系。

1、尺寸标注（1）选择合适的标注工具，如线性标注、直径标注、半径标注等。

（2）标注物体的长、宽、高、直径、半径等尺寸。

（3）标注尺寸时要注意尺寸线的位置和方向，确保清晰、准确。

2、公差标注对于有精度要求的尺寸，需要标注公差。

公差包括尺寸公差和形位公差。

3、表面粗糙度标注表示物体表面的粗糙程度，通常使用特定的符号和数值进行标注。

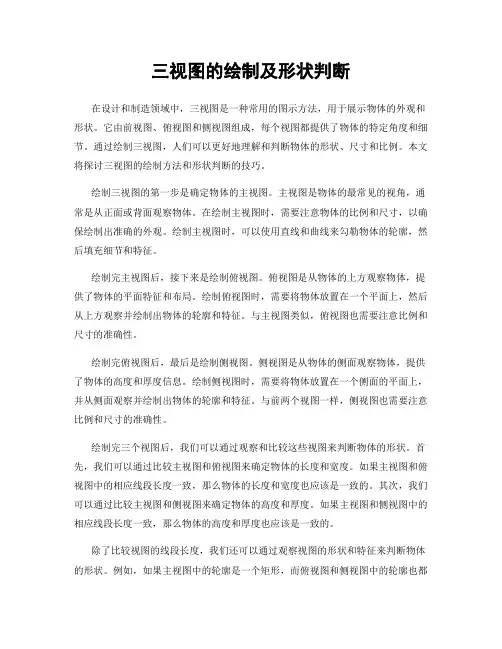

三视图的绘制及形状判断在设计和制造领域中，三视图是一种常用的图示方法，用于展示物体的外观和形状。

它由前视图、俯视图和侧视图组成，每个视图都提供了物体的特定角度和细节。

通过绘制三视图，人们可以更好地理解和判断物体的形状、尺寸和比例。

本文将探讨三视图的绘制方法和形状判断的技巧。

绘制三视图的第一步是确定物体的主视图。

主视图是物体的最常见的视角，通常是从正面或背面观察物体。

在绘制主视图时，需要注意物体的比例和尺寸，以确保绘制出准确的外观。

绘制主视图时，可以使用直线和曲线来勾勒物体的轮廓，然后填充细节和特征。

绘制完主视图后，接下来是绘制俯视图。

俯视图是从物体的上方观察物体，提供了物体的平面特征和布局。

绘制俯视图时，需要将物体放置在一个平面上，然后从上方观察并绘制出物体的轮廓和特征。

与主视图类似，俯视图也需要注意比例和尺寸的准确性。

绘制完俯视图后，最后是绘制侧视图。

侧视图是从物体的侧面观察物体，提供了物体的高度和厚度信息。

绘制侧视图时，需要将物体放置在一个侧面的平面上，并从侧面观察并绘制出物体的轮廓和特征。

与前两个视图一样，侧视图也需要注意比例和尺寸的准确性。

绘制完三个视图后，我们可以通过观察和比较这些视图来判断物体的形状。

首先，我们可以通过比较主视图和俯视图来确定物体的长度和宽度。

如果主视图和俯视图中的相应线段长度一致，那么物体的长度和宽度也应该是一致的。

其次，我们可以通过比较主视图和侧视图来确定物体的高度和厚度。

如果主视图和侧视图中的相应线段长度一致，那么物体的高度和厚度也应该是一致的。

除了比较视图的线段长度，我们还可以通过观察视图的形状和特征来判断物体的形状。

例如，如果主视图中的轮廓是一个矩形，而俯视图和侧视图中的轮廓也都是矩形，那么我们可以确定物体是一个长方体。

类似地，如果主视图中的轮廓是一个圆形，而俯视图和侧视图中的轮廓也都是圆形，那么我们可以确定物体是一个圆柱体。

在进行形状判断时，我们还需要注意视图的比例和尺寸。

三视图的绘制规则与技巧三视图是制图中最常用的一种图形表达方式，广泛应用于建筑设计、工程制图以及产品设计等领域。

它通过正面、俯视和侧面三个视角来展示物体的外观和结构，为观察者提供了全方位的信息。

然而，要绘制出清晰准确的三视图并不容易，需要遵循一定的规则和技巧。

首先，三视图的绘制需要准确的测量数据。

在开始绘制前，我们需要使用测量工具（如尺子、量角器等）对物体的各个尺寸进行测量，并记录下来。

这些尺寸包括长度、宽度、高度等，它们是绘制三视图的基础数据。

其次，三视图的绘制需要遵循一定的比例尺。

比例尺是指图纸上物体尺寸与实际尺寸之间的比例关系。

通常，我们使用1:1、1:10或1:100等比例尺来绘制三视图。

选择合适的比例尺可以使绘制的图形更加清晰易懂。

在绘制三视图时，我们需要注意视角的选择。

正面视图是指从物体的正面观察，俯视图是指从物体的上方观察，侧面视图是指从物体的侧面观察。

这三个视角需要同时绘制，以展示物体的各个方面。

在选择视角时，我们要考虑到物体的主要特征和表现形式，选择最能表达物体特点的视角进行绘制。

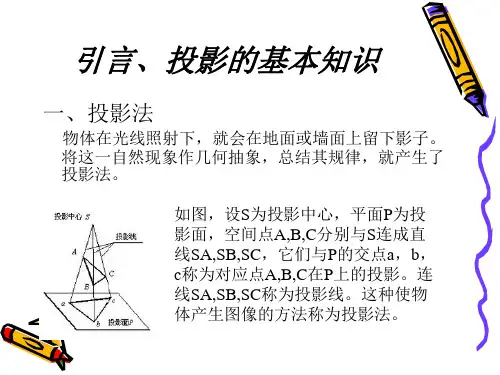

另外，绘制三视图时需要注意投影的规则。

投影是指将三维物体的形状和尺寸投影到二维平面上。

根据投影的方法不同，可以分为正投影和透视投影两种。

在绘制三视图时，我们通常使用正投影，即将物体的各个面按照垂直于投影平面的方向投影到平面上。

这样可以保持物体各个面的形状和尺寸不变，使观察者能够清晰地看到物体的外观。

此外，绘制三视图还需要注意线条的粗细和颜色的选择。

线条的粗细可以通过调整画笔的压力来实现，粗细不一的线条可以突出物体的主次关系。

而颜色的选择可以根据物体的材质和用途来决定，不同的颜色可以使物体的特点更加突出。

最后，绘制三视图需要耐心和细心。

绘制三视图是一项繁琐的工作，需要耐心地绘制每一条线条、每一个细节。

同时，要细心地检查绘制的结果，确保没有错误和遗漏。

只有经过认真细致的绘制，才能得到准确、清晰的三视图。

总之，三视图的绘制是一项需要技巧和规则的工作。
