通用技术新苏教版必修《技术与设计1》 5.2 常见的技术图样 任务一 绘制三视图并标注尺寸 教案
- 格式：docx
- 大小：20.11 KB
- 文档页数：4
下载文档原格式
合集下载
5.2常见的技术图样
• C.根据长度方向、高度方向的尺寸，画出左上角斜切面。
• D.根据长度方向、宽度方向的尺寸，画出左前方斜切面， 完成全图。
（一）平面立体的正等轴测图绘制
正等轴测图画法
正等轴测图的作图方法
1.作XYZ坐标轴
2.画出长方体的轴测图 3.画出左上角斜切面 4.画出左前方斜切面
Z
30度
X
30度
Y
Z
120度
学习目标
• 1.结合三视图特征的理解，绘制简 单形体的三视图并标注尺寸。
• 2.辨析三视图与正等轴测图的关系， 正确绘制简单形体的正等轴测图。
• 3.识读简单的机械加工图、电子线 路图、装配图等技术图样。
（一）绘制三视图 （二）尺寸标注
任务一：绘制三视图并标注尺寸
1
三视图的形成
2
三视图的名称
3
走进情境
经过反复的修改和 完善，同学们绘制了能 够比较详细展示台灯基 本结构和功能的设计草 图。但是他们发现，要 想加工制作的话，仅有 这些还不够，还要绘制 加工图样并标注加工尺 寸才行。
5.2常见的技术图样
高中通用技术《技术与设计1》教学课件
学习任务
• 任务一：绘制三视图并标注尺寸 • 任务二：绘制简单形体的正等轴测图 • 任务三：识读其他技术图样
三三视视图图的的安安置置方方式式
4
三视图的投影规律
5
三视图的绘制步骤
（一）绘制三视图
1 三视图的形成 2 三视图的名称 3 三视图的安置方式 4 三视图的投影规律 5 三视图的绘制步骤
（1）投影 物体在光线的照射下，会在地
面或墙面上投下影子。
（2）正投影 假设投射线与投影平面垂直，
在投影平面上求取物体的投影的 方法。
• D.根据长度方向、宽度方向的尺寸，画出左前方斜切面， 完成全图。
（一）平面立体的正等轴测图绘制
正等轴测图画法
正等轴测图的作图方法
1.作XYZ坐标轴
2.画出长方体的轴测图 3.画出左上角斜切面 4.画出左前方斜切面
Z
30度
X
30度
Y
Z
120度
学习目标
• 1.结合三视图特征的理解，绘制简 单形体的三视图并标注尺寸。
• 2.辨析三视图与正等轴测图的关系， 正确绘制简单形体的正等轴测图。
• 3.识读简单的机械加工图、电子线 路图、装配图等技术图样。
（一）绘制三视图 （二）尺寸标注
任务一：绘制三视图并标注尺寸
1
三视图的形成
2
三视图的名称
3

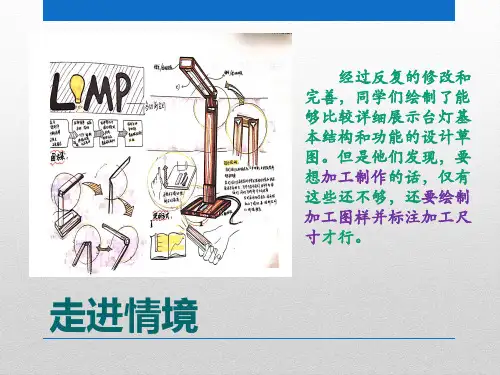

走进情境
经过反复的修改和 完善，同学们绘制了能 够比较详细展示台灯基 本结构和功能的设计草 图。但是他们发现，要 想加工制作的话，仅有 这些还不够，还要绘制 加工图样并标注加工尺 寸才行。
5.2常见的技术图样
高中通用技术《技术与设计1》教学课件
学习任务
• 任务一：绘制三视图并标注尺寸 • 任务二：绘制简单形体的正等轴测图 • 任务三：识读其他技术图样
三三视视图图的的安安置置方方式式
4
三视图的投影规律
5
三视图的绘制步骤
（一）绘制三视图
1 三视图的形成 2 三视图的名称 3 三视图的安置方式 4 三视图的投影规律 5 三视图的绘制步骤
（1）投影 物体在光线的照射下，会在地
面或墙面上投下影子。
（2）正投影 假设投射线与投影平面垂直，
在投影平面上求取物体的投影的 方法。
高一通用技术《常见的技术图样》第二课时学案苏教版
高一通用技术《常见的技术图样》第二课时学案苏教版高一通用技术《常见的技术图样》第二课时学案苏教版教材：普通高中课程标准实验教科书通用技术（必修1）文档内容：常见的技术图样章节：第六单元设计图样的绘制第二节常见的技术图样课时：第2课时作者：张亚莲（xx市xx中学）一、教学目标 1. 知识与技能目标（1）学会正确、完整、清晰标注简单形体的尺寸。
（2）了解一般的机械加工图、电子线路图中所用符号的含义和表达方法。
（3）能识读一般的机械加工图和线路图。
2. 过程与方法目标（1）经历尺寸标注的学习过程，学会利用技术图样来表达设计思想和意图。
（2）经历图样的识读，体验到技术图样作为技术语言的一种形式，在技术交流中能更方便正确地表达物体的形状结构和大小的优势。
3. 情感态度和价、值观目标 (1) 培养细致、严谨的态度。
（2）结合日常生活中遇到的问题，激发学习的热情。
（3）培养技术交流能力，提高技术素养。
二、教学重点学会标注简单形体的尺寸；识读机械加工图、线路图。
三、教学难点标注简单形体的尺寸。
四、教学方法通过自学和“试一试”的实践活动学习在视图上标注尺寸。
五、设计思想 1. 教材分析机械加工图和线路图是较常见的技术图样，在日常生活中应用较多，本节对这些技术图样作了介绍。
技术图样中都有尺寸标注，所以本节将形体的尺寸标注列入教材内容。
由于机械加工图中，通常利用剖视图表现零件的内部，所以本节也介绍了剖视图的基本知识，以使学生能够掌握一般技术图样的投影方法，能绘制简单的三视图并标注尺寸，并能了解一般的机械加工图、电子线路图中所用符号的含义和表达方法。
并能识读它们。
2. 设计理念为了学会正确、完整、清晰标注简单形体的尺寸，教师从制图知识的介绍到练习识图再到纠错，一步步加深学生对尺寸标注的了解。
学生在生活中时常会遇到一些不了解技术图样，因此教学上应多举例、多展示一些学生感兴趣的图例，使他们能正确识读各种机械加工图、电子电路图、剖视图，同时提高他们掌握技术知识的宽度和广度。
高中通用技术苏教版必修1课件 52常见的技术图样(第2课时)
叠加法绘制形体的正等轴测图 a,整体分解 b,完成部分作图 ca,,连整接体组分合解整体
【任务3】——识读其他技术图样
1、剖视图
定义：假想采用剖切平面的方法剖开物体，将观察者与剖 切面之间的部分移去，将其余部分向投影面投影所得的图
形。
剖面线与水平线成 45或135角，间距 均匀
2、机械加工图
三视图及其尺 寸标注
z
c
b
a
y
a＝b=c
正等轴测 图的绘制 步骤
1.作XYZ坐标轴
2.画出长方体的轴测图 3.画出左上角斜切面 4.画出左前方斜切面
圆的正等轴测图的绘制
步骤1：画出平面上圆外切正方形的正等轴测图； 步骤2：以O1、O2为圆心，以R1,R2为半径分别作圆弧； 步骤3：以O3、O4为圆心，R3,R4为半径作圆弧，完成圆的正等轴测图
第五章第二节——常 见技术图样（第2课时）
[任务一]——标注尺寸
基本要求:
正确 完全 清晰 合.尺寸界线。用细实线绘制，并可由图形的轮廓线、轴线或对称中心线处引出。
b.尺寸线。用细实线绘制。一般用箭头做终端。
c.尺寸数字。图样上所注尺寸表示形体的真实大小。以毫米（mm）为单位时，不注写 单位，否则必须注明。
A．1处 B．2处 C．3处 D．4处
[巩固提高]通用技术课上，小明设计了如图所示的零件。图中漏标的尺寸共 有（ ）A．3 处 B．4 处 C．5 处 D．6 处
【解析】
如图所示缺少1—4这4个 尺寸。
[任务二]——绘制简单形体的正等轴测图
平面立体的正等轴测图的绘制
正：投影光线垂直投影面 等：三个坐标上的长度相等 轴测图：用平行投影法将物体投射在 单一投影面上所得的具有立体感的图
2019-2020年高一通用技术 1—6.2常见的技术图样教案 苏教版
2019-2020年高一通用技术 1—6.2常见的技术图样教案苏教版一、教材内容分析本节课是通用技术必修模块“技术与设计1”（苏教版）第六章第二节《常见的技术图样》的内容。
本节内容包括五部分：1. 正投影与三视图；2.形体的尺寸标注；3.机械加工图；4.剖视图；5. 电子电路图。
三视图、机械加工图、电子线路图是常见技术图样，是设计交流与表达的常用的技术语言形式。
学生通过本节的学习，能绘制简单三视图并尺寸标注，并能了解一般的机械加工图、电子电路图所用符号及表达方法，并能识读它们。
本节课时安排：2课时。
二、教学对象分析通过前面章节的学习，高中学生能够较熟练地绘制（识读）平面图和正等轴测图，也有光线投射成影的感知和体验。
教学可以从学生的现有知识和经验出发，按照直观感知、操作确认、思辩求证的认识过程展开，建构正投影与三视图的知识体系。
三、教学目标分析（一）知识目标：1．掌握正投影法方法、特性及三视图成图原理和规律。
2．能绘制简单的三视图，并学会标注简单三视图的尺寸。
3.了解一般的机械加工图、电子电路图所用符号及表达方法，并能识读它们。
4．进一步理解技术语言的特性（二）能力目标：1．掌握简单的三视图的绘制（识读）。
2．学会规范作图的方法和技能。
（三）情感态度价值观：1．感受技术交流中三视图的作用；2．养成细致、严谨的态度。
3.培养学生的技术交流能力,提高学生的技术素养。
四、教学重点和难点重点：1.学会简单的三视图绘制及简单的尺寸标注。
2.识读三视图、机械加工图、电子电路图。
难点：规范绘制和识读三视图。
五、教学准备多媒体课件、作图工具、实物（模型）、三视图的画法注意：长对正、高平齐、宽相等。
5.2 常见的技术图样 课件高中通用技术苏教版(2019)必修《技术与设计1》
2、投影轴
OX轴 OY轴 OZ轴
3、原点
主视图 ——物体的正面投影 俯视图 ——物体的水平投影 左视图 ——物体的侧面投影
三视图的展开
三视图绘制的步骤
主视 1.画十字坐标轴，于第四象限做角平分线； 2.确定主视方向； 3.将先画出基准线再将主视图和其它视图画出； 4.擦除视图轮廓里面的辅助线，避免混淆；
一般地，假想采用剖切平面剖开物体，将处于观察者与剖切平面之间 的部分移去，将其余部分向投影面投射所得的图形称为剖视图。
注意: (1)物体被剖开后，用粗实线画出物体的剖面轮及 剖切平面后的可见轮廓; (2)采用剖视图后，应省略不必要的虚线，只有对 尚未表达清楚的物体结构才画出虚线: (3)由于剖切平面是假想的，因此在一个视图上取 剖视，并不影响其他视图的投影; (4)剖面需绘制剖面符号，通用剖面符号为与形体 主要轮廓线或对称线成45°角的等间隔平行细实 线。
1. 一组视图 2. 完整的尺 寸标注 3. 技术要求 4. 标题栏
装配图 是表达机器或部件（统称装配体）整体结构的图样。
作用： 表达装配体的 工作原理、零 件之间的装配 关系及各零件 的主要结构形 状。 分为总装配图 和部件装配图。
总结： 1. 阅读标题栏 2. 看零件编号和 明细栏 3. 分析视图 4. 分析工作原理 5. 分析零件间的 装配关系和装配 体结构 6. 分析零件的形 状结构
流通。
小结
1 剖视图 2 零件图 3 装配图 4 机械加工图 5 电子电路图
一种将不可见的内部结构变成可见的视图
表达零件的结构形状、尺寸大小和技术要求的图样
表达机器或部件（统称装配体）整体结构的图样
根据产品的零件图，按照加工工艺步骤绘制的技术 图样 电子工程用的略图，包括电路原理图、接线图和逻 辑图等。
OX轴 OY轴 OZ轴
3、原点
主视图 ——物体的正面投影 俯视图 ——物体的水平投影 左视图 ——物体的侧面投影
三视图的展开
三视图绘制的步骤
主视 1.画十字坐标轴，于第四象限做角平分线； 2.确定主视方向； 3.将先画出基准线再将主视图和其它视图画出； 4.擦除视图轮廓里面的辅助线，避免混淆；
一般地，假想采用剖切平面剖开物体，将处于观察者与剖切平面之间 的部分移去，将其余部分向投影面投射所得的图形称为剖视图。
注意: (1)物体被剖开后，用粗实线画出物体的剖面轮及 剖切平面后的可见轮廓; (2)采用剖视图后，应省略不必要的虚线，只有对 尚未表达清楚的物体结构才画出虚线: (3)由于剖切平面是假想的，因此在一个视图上取 剖视，并不影响其他视图的投影; (4)剖面需绘制剖面符号，通用剖面符号为与形体 主要轮廓线或对称线成45°角的等间隔平行细实 线。
1. 一组视图 2. 完整的尺 寸标注 3. 技术要求 4. 标题栏
装配图 是表达机器或部件（统称装配体）整体结构的图样。
作用： 表达装配体的 工作原理、零 件之间的装配 关系及各零件 的主要结构形 状。 分为总装配图 和部件装配图。
总结： 1. 阅读标题栏 2. 看零件编号和 明细栏 3. 分析视图 4. 分析工作原理 5. 分析零件间的 装配关系和装配 体结构 6. 分析零件的形 状结构
流通。
小结
1 剖视图 2 零件图 3 装配图 4 机械加工图 5 电子电路图
一种将不可见的内部结构变成可见的视图
表达零件的结构形状、尺寸大小和技术要求的图样
表达机器或部件（统称装配体）整体结构的图样
根据产品的零件图，按照加工工艺步骤绘制的技术 图样 电子工程用的略图，包括电路原理图、接线图和逻 辑图等。

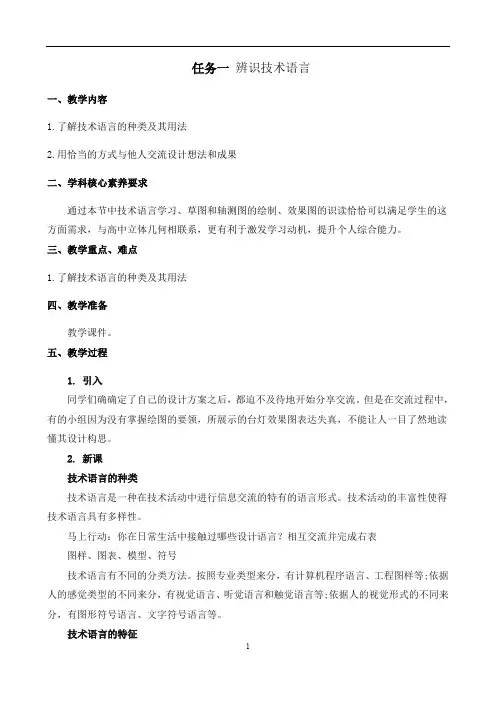

苏教版通用技术必修1 第五章设计图样的绘制一设计表现图任务一 辨识技术语言
任务一辨识技术语言一、教学内容1.了解技术语言的种类及其用法2.用恰当的方式与他人交流设计想法和成果二、学科核心素养要求通过本节中技术语言学习、草图和轴测图的绘制、效果图的识读恰恰可以满足学生的这方面需求，与高中立体几何相联系，更有利于激发学习动机，提升个人综合能力。
三、教学重点、难点1.了解技术语言的种类及其用法四、教学准备教学课件。
五、教学过程1. 引入同学们确确定了自己的设计方案之后，都迫不及待地开始分享交流。
但是在交流过程中，有的小组因为没有掌握绘图的要领，所展示的台灯效果图表达失真，不能让人一目了然地读懂其设计构思。
2. 新课技术语言的种类技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术活动的丰富性使得技术语言具有多样性。
马上行动：你在日常生活中接触过哪些设计语言？相互交流并完成右表图样、图表、模型、符号技术语言有不同的分类方法。
按照专业类型来分，有计算机程序语言、工程图样等;依据人的感觉类型的不同来分，有视觉语言、听觉语言和触觉语言等;依据人的视觉形式的不同来分，有图形符号语言、文字符号语言等。
技术语言的特征言简意赅是技术语言的一-大特征，如技术产品的说明书就十分简明扼要。
通俗直观是技术语言的又一特征。
例如，在交通管理中，通过简明的交通标志能体现管理意图，促进交通的顺畅和安全。
又如，我们可以通过一份工程图样来了解一个产品的设计与制造的信息，而无须使用过多的文字叙述。
马上行动1.分别用口头语言和书面语言来描述图5- 2所示的阿菜西水壶的特征，2.结合事例，比较图形和文字在对产品表述上的共性与差异。
典型技术语言的应用不同的技术语言往往适用于不同的应用范围，具有不同的功用。
口头语言口头语言是最常见的交流方式。
在设计过程中，人们需要不断地与n计伙伴进行语言交流，在交换各自的设计想法、对设计方案进行评价时，口头语是种较好的交流语言。
技术图样技术图样是采取某种规范形式将设计方案用图样的形式表达出来的。
绘制设计草图+课件-2023-2024学年高中通用技术苏教版(2019)必修《技术与设计1》
2.加工师傅是否可以根据设计草图来加工制 作产品呢？为什么？
想一想 台灯的设计草图呈现了哪些内容？
立体的外观形状 组成部分 整体尺寸
设计表现的基础
1. 徒手绘图的握笔姿势： 以拇指和食指握笔并使笔与纸面保持一定的
角度，同时用手臂带动整个手在纸面上自由地 移动，而不仅仅是移动手指
2. 徒手自由画线练习 使用铅笔在纸上试着进行徒手自由画线的练
习，如作水平的、垂直的和45度角的平行线。 画图时，要保持均匀的力度和手的运行速度。
知识回顾口头语言技术 语技术图样
言
表格、文 字和模型
草图 平面图 效果图 机械加工图 装配图 三视图 正等轴测图 剖视图 电子线路图
5.1 设计表现图
任务二 绘制设计草图
思考 这两张图有什么区别？
构思草图
草图的分类
设计草图
潦草、简化、不太像 用于捕捉自己的设计灵感
清晰、规范、立体 经过整理、选择、修改、和完善的草图
3、基本图形的画法：
平面图形
表达物体的长、高两个维度特征
表达物体的长、宽、高三个维度特征
立体图形
4.网格法徒手画
与地面垂直的线垂直画表达 物体的高），与地面平行的 线按网格上的斜线画（分别 表达物体的长和宽）；网格 上的小格来确定物体的比例 关系。
绘制设计草图的步骤
课堂小结
学后练
1.设计一款居家学习用的台灯，用设计草图 将它呈现出来。
想一想 台灯的设计草图呈现了哪些内容？
立体的外观形状 组成部分 整体尺寸
设计表现的基础
1. 徒手绘图的握笔姿势： 以拇指和食指握笔并使笔与纸面保持一定的
角度，同时用手臂带动整个手在纸面上自由地 移动，而不仅仅是移动手指
2. 徒手自由画线练习 使用铅笔在纸上试着进行徒手自由画线的练
习，如作水平的、垂直的和45度角的平行线。 画图时，要保持均匀的力度和手的运行速度。
知识回顾口头语言技术 语技术图样
言
表格、文 字和模型
草图 平面图 效果图 机械加工图 装配图 三视图 正等轴测图 剖视图 电子线路图
5.1 设计表现图
任务二 绘制设计草图
思考 这两张图有什么区别？
构思草图
草图的分类
设计草图
潦草、简化、不太像 用于捕捉自己的设计灵感
清晰、规范、立体 经过整理、选择、修改、和完善的草图
3、基本图形的画法：
平面图形
表达物体的长、高两个维度特征
表达物体的长、宽、高三个维度特征
立体图形
4.网格法徒手画
与地面垂直的线垂直画表达 物体的高），与地面平行的 线按网格上的斜线画（分别 表达物体的长和宽）；网格 上的小格来确定物体的比例 关系。
绘制设计草图的步骤
课堂小结
学后练
1.设计一款居家学习用的台灯，用设计草图 将它呈现出来。
5.1 设计表现图 课件 高中通用技术苏教版(2019)必修《技术与设计1》
• 3.草图可以分为构思草图和设计草图。草图中，与地面垂直的直 线要保持竖直，而地面上x、y轴方向的夹角为120度。
通用技术·技术与设计1
• 1.在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时， 下列技术语言比较合适的是（ C ） A. 口头语言 B. 图标 C. 技术图样 D. 符号
解析：图样可以准确地表达机械、仪器、建筑物等的形状、结构和大小，适合呈现较复 杂产品的设计方案。
通用技术·技术与设计1
技术语言类型—其他类型
通用技术·技术与设计1
• 除了上述语言外，在技术活动过程中，人们通常还需要借助其他 技术语言对产品设计的情况进行说明、陈述、演绎和交流，如技
术符号、精度要求、必要的文字说明等。各种技术语言的灵活应
用构成了对设计的完美表达。随着计算机技术和网络技术的发展，
复习巩固
通用技术·技术与设计1
• 常用的构思方法：
• 形态分析法：把事物整体拆成几个功能部分，分别找出实现功能的方法 • 联想法：借助想象，把相关或相对的事物加以联结。 • 设问法：通过多角度提出问题，从问题中寻找思路 • 仿生法：模拟自然生物形态进行设计
5.1 设计表现图
教学目标与重难点
通用技术·技术与设计1
• 通俗直观是技术语言的又一特征。引用专业的术语或者符号会降 低非专业人士的理解程度，过于抽象的文字描述也不如直观的图 像、视频深入人心。
技术语言类型—口头语言
通用技术·技术与设计1
• 口头语言是最常见的交流方式。在设计过程中，人们需要不断地 与设计伙伴进行语言交流，在交换各自的设计想法、对设计方案
体图形的形式记录和描绘设计者头脑中的诸多想法。
草图的分类
通用技术·技术与设计1
通用技术·技术与设计1
• 1.在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时， 下列技术语言比较合适的是（ C ） A. 口头语言 B. 图标 C. 技术图样 D. 符号
解析：图样可以准确地表达机械、仪器、建筑物等的形状、结构和大小，适合呈现较复 杂产品的设计方案。
通用技术·技术与设计1
技术语言类型—其他类型
通用技术·技术与设计1
• 除了上述语言外，在技术活动过程中，人们通常还需要借助其他 技术语言对产品设计的情况进行说明、陈述、演绎和交流，如技
术符号、精度要求、必要的文字说明等。各种技术语言的灵活应
用构成了对设计的完美表达。随着计算机技术和网络技术的发展，
复习巩固
通用技术·技术与设计1
• 常用的构思方法：
• 形态分析法：把事物整体拆成几个功能部分，分别找出实现功能的方法 • 联想法：借助想象，把相关或相对的事物加以联结。 • 设问法：通过多角度提出问题，从问题中寻找思路 • 仿生法：模拟自然生物形态进行设计
5.1 设计表现图
教学目标与重难点
通用技术·技术与设计1
• 通俗直观是技术语言的又一特征。引用专业的术语或者符号会降 低非专业人士的理解程度，过于抽象的文字描述也不如直观的图 像、视频深入人心。
技术语言类型—口头语言
通用技术·技术与设计1
• 口头语言是最常见的交流方式。在设计过程中，人们需要不断地 与设计伙伴进行语言交流，在交换各自的设计想法、对设计方案
体图形的形式记录和描绘设计者头脑中的诸多想法。
草图的分类
通用技术·技术与设计1
设计表现图 课件高一苏教版(2019)通用技术必修《技术与设计1》
你 好
6.计算机演示、网络语言等。
不同技术语言适用范围及特点：
口头语言
非正式、即时交流
图样 图表
呈现复杂产品的设计方案和对
设计进行详细说明（规范、直 观、准确）
呈现方案,激发灵感比较方案
计算机演示、 网络语言
(生动形象、灵活、开放) 适用于远程交流。
小结：
图样
构思草图
图表
草图
模型
种类 符号
技
手势旗语
汽车报警器线路图
草图也是技术图样（课本106页）
构思草图 ：用图形把想法记录出来。 草 图
设计草图 ：经过整理、选择、修改和
完善的草图。
3.图表和模型：通常用于统计数据的表达，构 思方案的呈现。 例如：配件规格表、统计表、设计
草图3设计效果图等。
4.符号、标志：公共场所使用，直观、明了。
5.手势、旗语。
技术语言
工程师设计产品，工人加工产品。
如何交流？？
一. 什么是技术语言？
在技术活动中进行信息交流 的特有的语言形式。
技术语言有什么特征？
言简意赅、通俗直观、规范统一
二. 技术语言的分类。
1.口头语言、特殊声音。
2.技术图样：呈现复杂产品的设计方案和对设计 进行详细说明。（特点：规范、准确）
例如：机械加工图 ：三视图及尺寸加工精度、材料
术
计算机演示
语
口头语言
……：言简意赅 通俗直观
、工件的表面粗糙程度等。如果工件复杂，还可以有剖 视图、局部放大图等；
2.技术图样：呈现复杂产品的设计方案和对设计
进行详细说明。 （特点：规范、准确）
例如：服装裁剪图、会徵。
服装裁剪图
6.计算机演示、网络语言等。
不同技术语言适用范围及特点：
口头语言
非正式、即时交流
图样 图表
呈现复杂产品的设计方案和对
设计进行详细说明（规范、直 观、准确）
呈现方案,激发灵感比较方案
计算机演示、 网络语言
(生动形象、灵活、开放) 适用于远程交流。
小结：
图样
构思草图
图表
草图
模型
种类 符号
技
手势旗语
汽车报警器线路图
草图也是技术图样（课本106页）
构思草图 ：用图形把想法记录出来。 草 图
设计草图 ：经过整理、选择、修改和
完善的草图。
3.图表和模型：通常用于统计数据的表达，构 思方案的呈现。 例如：配件规格表、统计表、设计
草图3设计效果图等。
4.符号、标志：公共场所使用，直观、明了。
5.手势、旗语。
技术语言
工程师设计产品，工人加工产品。
如何交流？？
一. 什么是技术语言？
在技术活动中进行信息交流 的特有的语言形式。
技术语言有什么特征？
言简意赅、通俗直观、规范统一
二. 技术语言的分类。
1.口头语言、特殊声音。
2.技术图样：呈现复杂产品的设计方案和对设计 进行详细说明。（特点：规范、准确）
例如：机械加工图 ：三视图及尺寸加工精度、材料
术
计算机演示
语
口头语言
……：言简意赅 通俗直观
、工件的表面粗糙程度等。如果工件复杂，还可以有剖 视图、局部放大图等；
2.技术图样：呈现复杂产品的设计方案和对设计
进行详细说明。 （特点：规范、准确）
例如：服装裁剪图、会徵。
服装裁剪图
2022年高中通用技术基础知识综合复习第五章设计图样的绘制课件苏教版必修技术与设计1
考点一感知计算机辅助设计的特点及应用 利用计算机进行辅助设计,可以提高工作效率,降低劳动强度,有利 于设计灵感的激发。 计算机辅助绘图是计算机辅助设计最基本和最重要的功能,已经深 入各个设计领域,如建筑设计、产品设计、服装设计和广告设计等。 考点二应用计算机辅助设计软件绘制设计图 三维设计图可以充分表现设计方案的造型、色彩、材质、体量、 比例等。绘制三维设计图的一般步骤分为建立三维数字模型和渲 染两个步骤。
A.40标注错误 D.漏标2处
答案 A 解析 少了个圆的直径。
6.(2020·1月浙江学考)通用技术实践课上,小明为了在工件的圆柱 面上钻孔,准备设计制作一个简易钻模。钻孔时,工件插入钻模的 大孔中,钻头沿着钻模上的小孔在圆柱面上钻孔。在钻模的三视图 中,补全俯视图所缺少的图线。
(3)尺寸标注举例
整圆或大于半圆的圆弧需要标注直径——ϕ
半圆或不足半圆的圆弧需要标注半径——R
同一尺寸一般只标注一次。
特别提醒:尺寸标注的常见错误
尺寸类型
常见错误
标注规范
水平长度的尺寸数字写 尺寸数字应该写在尺寸线的
错
中间、上方(或中断处)
竖直长度的尺寸数字写 长度标注 错
同方向的尺寸线相交
尺寸数字应写在尺寸线的中 间、左侧且字头朝左
同方向的尺寸标注应遵循“ 大包小”的原则,大尺寸在外, 小尺寸在内,避免尺寸线与 尺寸线相交
尺寸类型
常见错误
尺寸类型错误
直径、 半径标注
尺寸线的箭头不规范
尺寸数字前未标注相应
符号
标注规范
半圆或小于半圆的圆弧标注 半径;整圆或大于半圆的圆 弧标注直径 尺寸线的箭头应指在圆弧上
表示半径的尺寸数字前应加 “R”,表示直径的尺寸数字前 应加“ϕ”,以区别于长度标注
A.40标注错误 D.漏标2处
答案 A 解析 少了个圆的直径。
6.(2020·1月浙江学考)通用技术实践课上,小明为了在工件的圆柱 面上钻孔,准备设计制作一个简易钻模。钻孔时,工件插入钻模的 大孔中,钻头沿着钻模上的小孔在圆柱面上钻孔。在钻模的三视图 中,补全俯视图所缺少的图线。
(3)尺寸标注举例
整圆或大于半圆的圆弧需要标注直径——ϕ
半圆或不足半圆的圆弧需要标注半径——R
同一尺寸一般只标注一次。
特别提醒:尺寸标注的常见错误
尺寸类型
常见错误
标注规范
水平长度的尺寸数字写 尺寸数字应该写在尺寸线的
错
中间、上方(或中断处)
竖直长度的尺寸数字写 长度标注 错
同方向的尺寸线相交
尺寸数字应写在尺寸线的中 间、左侧且字头朝左
同方向的尺寸标注应遵循“ 大包小”的原则,大尺寸在外, 小尺寸在内,避免尺寸线与 尺寸线相交
尺寸类型
常见错误
尺寸类型错误
直径、 半径标注
尺寸线的箭头不规范
尺寸数字前未标注相应
符号
标注规范
半圆或小于半圆的圆弧标注 半径;整圆或大于半圆的圆 弧标注直径 尺寸线的箭头应指在圆弧上
表示半径的尺寸数字前应加 “R”,表示直径的尺寸数字前 应加“ϕ”,以区别于长度标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务一绘制三视图并标注尺寸
一、教学内容
1.结合对三视图特征的理解，绘制简单形体的三视图并标注尺寸。
2.辨析三视图与正等轴测图的关系，正确绘制简单形体的正等轴测图。
3. 识读简单的机械加工图、电子线路图、装配图等技术图样。
二、学科核心素养要求
通过本节中技术语言学习、草图和轴测图的绘制、效果图的识读恰恰可以满足学生的这方面需求，与高中立体几何相联系，更有利于激发学习动机，提升个人综合能力。
三、教学重点、难点
1.结合对三视图特征的理解，绘制简单形体的三视图并标注尺寸。
2.辨析三视图与正等轴测图的关系，正确绘制简单形体的正等轴测图。
3. 识读简单的机械加工图、电子线路图、装配图等技术图样。
四、教学准备
教学课件。
五、教学过程
1. 引入
走进情境
经过发复的修改和完善，同学们绘制出了能够比较详细展示台灯基本结构和功能的设计草图。
但是他们发现，要想加工制作的话，仅有这些还不够，还要绘制加工图样并标注加工尺寸才行。
2. 新课
正投影与三视图
物体在光线的照射下，会在地面或墙面上投下影子，这是一种自然现象。
马上行动:
任取一一件物体，如铅笔盒、书本，通过改变物体与光源(如灯光、日光)跟桌面、地面、墙面的相对位置，观察物体影子的变化情况。
1.物体的影子在什么情况下，能够反映物体某个方向的外轮廓形状特征与大小?
2.数学上，空间点的位置可以用什么方法表示?
3.空间物体的大小又可以怎样描述?
绘制图样时，常用的正投影法就是假设投射线与投影平面垂直，在投影平面上求取物体的投影的方法。
根据对投影三要素( 投影中心、投射线和投影面)与投影物体之间位置关系的讨论，可以发现，为了确定物体的结构形状，需要采用多面正投影。
一般采用三个互相垂直相交的投影面(即正面投影面V、水平投影面H和侧面投影面W)建立-一个三投影面体系，再采用正投影法将物体同时向三个投影面投影，得到三个投影图:物体的正面投影，即物体由前向后投射所得的图形，通常反映物体的主要形状特征，称为主视图;物体的水平投影，即物体由上向下投射所得的图形，称为俯视图;物体的侧面投影，即物体由左向右投射所得的图形，称为左规图。
主视图、的我图、左视图统称为视图。
在同一张图纸上绘制三视图，三个投影面必须展开并摊开在一个平面上，因此将正面/保持不动，水平面H绕OX轴向下旋转90面H绕OZ轴向右旋转90°，这样尸、H、W三面就展开在同一平面上了。
三视图的安置方式为:俯视图在主视图的正下方，左视图在主视图的正右方。
由展开后的三视图可以看出，主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽。
因此有人总结出三视图的投影规律:主、俯视图长对正;主、左视图高平齐;俯、左视图宽相等，前后对应。
马上行动
已知形体(如儿童玩具的积木块)的三视图如图5- 16所示，可知该形体由两个基本结构块--长方块与三棱柱叠加而成。
改变这两个结构块之间的相对位置关系，可以构成不同的形体。
1.补全左视图
2.哪个视图能够准确反映形体的结构特征?同一个形体是否只有唯一的三视图?
形体的尺寸标注
尺寸标注的基本要求
形体的视图只能表达其形状和结构的关系，而形体各结构块的真实大小和相对位置必须由尺寸来确定。
因此，尺寸标注有如下基本要求:正确(尺寸标注必须符合国家标准)、完整(尺小必须标注齐全，不遗漏，不重复)清晰(尺寸标注布局整齐、清晰，便于读图)、合理(尺寸标注方式符合加工要求)。
尺寸要素如图21所示，完整的尺寸标注应包含下列要素:
(1)尺寸界线。
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
(2)尺寸线。
尺寸线用细实线绘制。
尺寸线必须单独画出，不能与其他图线重合或在其延长线上。
-般采用箭头作为尺寸线终端。
(3)尺寸数字。
图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。
图样上的尺寸，以毫米( mm)为单位时，不注写单位，否则必须注明。
线性尺寸的尺寸数字一般注写在尺寸线上方或其中断处，水平方向尺寸字头向上，垂直方向尺寸数字写在尺寸线的左侧且字头向左。
尺寸标注举例表示直径的符号是φ。
整圆或大于半圆的圆弧需要标注直径。
标注直径的方式有多种，选用何种方式通常由圆的大小和位置来确定。
需要标注直径的形体主要有圆柱、圆锥和球体等旋转形体。
表示半径的符号是R
半圆或不足半圆的圆弧需要标注事径。
标注平径的方式同样也有多种，来用万式也应根据圆弧尺寸与位置来确定，
思维碰撞
常见空间几何形体，如正六枝柱、正三校锥、圆柱、圆锥、球等形体的尺寸如何标注?
尺寸基准即尺寸标注的起点，通常是形体的对称面、轴线、底面、端面。
在形
体的长、宽、高三个方向上一般至少都应有一一个尺寸基准。
对于由多个基本结构单
元构成的形体，需要增加一个或多个辅助基准，以决定构成形体各单元之间的相对
位置。
如图5- 24所示形体的尺寸基准，长基准是中间的对称面，宽基准可取背面，底
面是高度基准;半圆柱面的轴线是高度方向的辅助基准。
R15和φ16皆以该轴线为其准，因此需要标注轴线到底面(高基准)的尺寸20。
称注形体的尺时应注意同一个尺寸般只标注次，如52101经确定，无须再在俯视图中RI5在主视图中一.经给出，则形体的长度尺寸就已经标注长度30。
3. 实践练习
跟据图5 25所给形体的主规图，左视图，分析形体的结构，从图中测量尺寸，并取整标注形体尺寸。
4. 拓展提升
六、教学总结
本节课的教学过程中，采用了大量生活中的案例，利用图片、教学案例等资源，全面调
动学生兴趣，让学生在学中做、做中学，充分培养学生的创新精神与实践能力。
七、教学反思
本节课的案例均源自于生活，激发学生的学习兴趣。
但不同案例之间的关联性不强，如果能以一条线索整体展开分析，教学目标的达成度会更高。
