简单形体三视图的绘制-精

e' d' a' c' b'
c"d" b"e" a"
C D
B
E A
E0
B0
E0 A0
dd0
cc0 ee0
bb0 aa0
ddo
cco
eeo
bbo
aao
遵照国家标准规定，视图中的可见轮廓线用粗实线绘制，不 可见轮廓线用细虚线绘制。
第一节 基本体三视图及尺寸标注
一、平面立体
1.平面立体的三视图 [例]作竖放正三棱柱的三视图。
dd0
aa0
d″
a″c″
C
b″
O d0″
B a0″c0″
C0
Hale Waihona Puke b0″O0B0
cc0
bb0
圆柱的俯视图是一个圆，圆的直径等于圆柱的直径；圆柱的主 视图和左视图均为矩形，矩形的宽等于圆柱的直径，矩形的高等 于圆柱的高。
第一节 基本体三视图及尺寸标注
二、曲面立体
1.曲面立体的三视图
s'
s"
V
W
s
H
圆锥的俯视图是一个圆，圆的直径等于圆锥的底圆直径；圆 锥的主视图和左视图均为等腰三角形，三角形的底边等于圆锥的 底圆直径，三角形的高等于圆锥的高。
转向轮廓线
轮廓线
在曲面立体的三视图中可能存在着两种不同含义的图线： 一种是轮廓线，它是由形体上两个相邻表面的交线得到的；另 一种是转向轮廓线，它是由形体上某个曲面在弯曲换向处被 “观察”到的。此外，绘制回转体三视图时，还要用细点画线 画出其回转轴线或代表其对称平面的位置。
第一节 基本体三视图及尺寸标注 二、曲面立体

三视图的画法1. 什么是三视图三视图是工程图的一种常用表达方式，用以展示被描述物体的三个主要视图：前视图、俯视图和右视图。

这些视图相互垂直，并提供了物体的全面展示，从而更好地理解和分析物体的几何形状和细节。

当使用三视图表示一个物体时，前视图展示物体的正面和侧面，俯视图展示物体的顶部和底部，右视图则展示物体的侧面。

三视图的组合可以为工程师、设计师和制造人员提供全面的信息，帮助他们理解物体的尺寸、比例和特征。

2. 三视图的画法步骤步骤一：选择适当的视图坐标在开始绘制三视图之前，首先需要确定物体的前、俯、右视图相对于坐标轴的方向。

通常情况下，我们可以选择物体的一个主视图作为参考来确定坐标轴的方向。

例如，选择前视图作为主视图，则x轴从左到右，y轴从下到上，z轴垂直于纸张。

步骤二：绘制前视图根据物体的正面和侧面，在纸上绘制物体的前视图。

在绘制过程中，需要保持比例和准确性，确保尺寸的准确性。

可以使用直尺和量角器来帮助绘制直线和角度。

步骤三：绘制俯视图根据物体的顶部和底部，在纸上绘制物体的俯视图。

同样，需要保持比例和准确性来确保尺寸的准确性。

量角器可以帮助绘制角度和直线。

步骤四：绘制右视图根据物体的侧面，在纸上绘制物体的右视图。

同样需要保持比例和准确性来确保尺寸的准确性。

量角器可以帮助绘制角度和直线。

步骤五：标注尺寸在绘制完成三视图后，需要标注尺寸信息。

使用标尺和量角器来测量各个边和角度，并在图纸上标注相应的尺寸。

尺寸标注应该清晰可读，符合标准的工程图尺寸标注要求。

3. 三视图的优势和应用优势•全面展示：三视图能够全面展示物体的几何形状和细节，帮助观察者更好地理解物体的结构和特征。

•准确度：三视图绘制的过程需要保持准确度，尺寸和比例的准确性对于制造和设计来说非常重要。

•标注尺寸：三视图可以方便地标注物体的尺寸，以便后续制造和测量。

应用•工程图纸设计：三视图是工程图纸设计中常用的表达方式之一，广泛应用于机械、建筑、电子等工程领域。

1.2 初识视图
郑重其事：说的是做事态度必须要端正，我觉得十分适合视图的学习，视图考
验学者的空间想象力，需要学者认真观察。
1.用正投影原绘制三面投影图，是表达形体的基本方法。 2.建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视图）。
3.在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构 完整、清晰的 表达出来。为了便于绘图和读图，需增加一些投影图。
多面正投影图
在原有三个投影面V、H、W的对面，再增设三个分别与它们平行的投影面V1、H1、W1， 形成一个象正六面体的六个投影面（如下页图所示），这六个投影面称为基本投影面。
按观察者→形体→投影面的关系 ，分别得到如下视图： 1、正立面图——从前向后 2、平面图——从上向下
3、左侧立面图——从左向右
正立面图 平面图 平面图
按观察者→形体→投影面的关系 ，分别得到如下视图： 4、右侧立面图——从右向左 5、底面图——从下向上
6、背立面图——从后向前
右侧立面图 底面图
背立面图

细点画线
约d/2
轴线、中心线
双点画线
约d/2
极限位置轮廓线
波浪线
约d/2
断裂处的边界线
粗点画线
d
有特殊要求的线等
双折线
约d/2
断裂处的边界线
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和细点画线。
图线
1.各种图线作图要求
粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。
一、草图的基本概念 1、定义：不借助任何绘图仪器，仅依靠目测的大致比例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技术交流。
二、图线的徒手画法---徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸，以便控制图线的平直和图形的大小。 在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。 各种图线的画法如下:
⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ，各种标注形式如图所示。
⑶圆弧的尺寸标注形式
应在尺寸数字前加注半径符号R，标注形式如图示。
标注球面的尺寸时应在φ或R前加注字母S。 注意：对于整圆或大半圆都应标注直径尺寸
六、尺寸注法（GB4458.4—84）
图样中的图形只能反映物体的形状，而物体的大小和物体各部分的相对位置则要由图中的尺寸来确定。国家标准规定了尺寸标注的基本规则和方法。
1.基本规则 ⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 ⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。如果要采用其他单位则必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。

曲面立体三视图分析
曲面立体的投影特性
曲面立体在三视图中的投影具有积聚性、类似性和真实性等特性。
曲面立体表面上的点和线
通过分析曲面立体表面上的点和线的投影，可以确定它们在空间中 的位置。
截交线和相贯线的分析
截交线和相贯线是曲面立体三视图中的重要内容，通过分析它们的 形状和位置关系，可以深入了解形体的结构。
三视图基本概念
01
主视图：从正面方向观察 物体所得到的视图，反映 物体的主要形状和特征。
02
03
俯视图：从上面方向观察 物体所得到的视图，反映 物体的顶部形状和特征。
左视图：从左面方向观察 物体所得到的视图，反映 物体的左侧形状和特征。
04
三个视图之间的投影关 系：长对正、高平齐、 宽相等。
02
感观看
正投影面（V面）
01
反映形体的上下、左右位置关系；
水平投影面（H面）
02
反映形体的前后、左右位置关系；
侧投影面（W面）
03
反映形体的上下、前后位置关系。
线的可见性判断
重影点中，离观察者远的点不可见，应用虚线表示；
当空间两直线段在某一投影面上的投影重合时，需判断其可见性。若两线段在同一方向上的投影不重 合，则重影点中离观察者远的点不可见；若两线段在同一方向上的投影重合，则应根据其他投影或空 间几何条件来判断可见性。
确定主视图方向
选择最能反映形体特征的方向作为主视图方向。
绘制三视图
根据形体在主视图、俯视图和左视图上的投影， 分别绘制出三个视图。
检查视图正确性
检查三个视图是否满足“长对正、高平齐、宽相 等”的投影规律，确保视图正确。
实例二：曲面立体三视图绘制

利用投影关系
根据已知的两个视图，利用投影关系，可以推断出第三个视图的基本形状和尺寸。例如， 如果已知主视图和左视图，可以通过它们的高度和宽度推断出俯视图的基本形状。
注意细节和遮挡关系
在补画第三视图时，需要注意细节和遮挡关系。例如，当几何体中存在凹槽或凸起时，需 要在第三视图中相应地表示出来。同时，还需要注意不同部分之间的遮挡关系，以确保补 画出的第三视图准确无误。
。
圆锥体的俯视图是一个圆面，同 样需要按照正投影法将其绘制成
椭圆。
在绘制过程中，要注意圆锥体的 高和底面直径的比例关系，以及
锥尖的位置和方向。
球体三视图简化表示方法
球体的三视图都是圆面，但由于投影角度的不同，圆面的大小和形状也会有所不同 。
在简化表示时，可以将球体的三视图都绘制成相同的圆面，但需要注明是简化表示 。
三视图概念及作用
三视图定义
三视图是指通过三个相互垂直的投影面（正面、水平面和侧 面）将三维物体投影后得到的三个二维图形（主视图、俯视 图和左视图）。
三视图作用
三视图能够准确、完整地表达三维物体的形状、结构和大小 等几何信息，是工程制图中最基本的表达方式之一。通过观 察和分析三视图，可以想象出三维物体的立体形状，为物体 的设计、制造和检测提供依据。
几何体性质
几何体具有体积、表面积等属性 ，不同几何体之间可能存在相似 或全等的性质。
常见简单几何体介绍
立方体
立方体有六个面，且每个面都 是正方形，具有相等的边长。
球体
球体是一个连续曲面立体，由 一个面围成，且这个面是曲面 。
圆柱体
圆柱体由两个平行且相等的圆 形底面和一个侧面围成，侧面 是一个曲面。
相贯线和截交线绘制要点
相贯线

绘制三视图基本规则
物体摆放规则
绘制三视图时，应将物体摆放成 工作位置，即自然安放且主要表
面或轴线平行于投影面。
视图布局规则
主视图应位于图纸的主要位置， 俯视图在主视图的下方，左视图 在主视图的右侧。各视图之间应 保持适当的间距，并用细实线连
接对应点。
尺寸标注规则
三视图中应标注齐全的尺寸，包 括定形尺寸、定位尺寸和总体尺 寸。尺寸标注应清晰、准确，符
掌握零件的尺寸标注
熟悉零件图中的尺寸标注方法，理解各尺寸 的含义和作用。
分析零件的视图表达
分析零件图的主视图、俯视图、左视图等视 图，理解各视图之间的投影关系。
理解零件的技术要求
了解零件图中的表面粗糙度、公差与配合等 技术要求。
装配图阅读和绘制方法
了解装配体的组成
通过观察装配图，了解装配体由哪些 零件组成，各零件之间的连接方式和 相对位置。
掌握正视图、俯视图和左视图的形成原理及 投影规律。
三视图绘制方法
学习如何根据物体的形状和结构，正确绘制 其三视图。
尺寸标注与识读
理解尺寸标注的规定和方法，能够准确识读 和理解三视图中的尺寸信息。
形体分析与表达
掌握形体分析的方法和技巧，能够运用所学 知识对复杂形体进行准确表达。
学生自我评价报告
知识掌握程度
标注零件尺寸
根据零件的结构形状和制造要求，标注必要的零 件尺寸，如定形尺寸、定位尺寸等。
ABCD
拆画零件图
根据装配图中的零件形状和连接关系，逐个拆画 出各个零件的图形。
编写技术要求
根据零件的使用要求和制造工艺，编写必要的技 术要求，如表面粗糙度、公差等。
06
课程总结与拓展延伸

4.运用 1 原则画出其它视图
5.检查
2.布置视图
长对正、高平齐、宽相等
正视图 侧视图
俯视图
要求：俯视图安排在正视图的正下方，侧视图安排在正视图的正右方。
下面各图中物体形状分另可以看成什么样的几何体?
圆柱 圆锥 球
老师提示:画三视图要认真准确
正视图
侧视图
俯视图
球的三视图
长方体
圆台
练习一： 画出下列基本几何体的三视图
六棱锥
长方体
正视图
侧视图
俯视图
圆台
正视图
侧视图
俯视图
六棱锥
小结：若相邻的两平面的相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。
六棱锥的三视图
例3：画出下面几何体的三视图。
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
马蹄形磁铁
前后看
从上向下看
左右看
例2. 图中几何体的主视图是（ ）
例3. 将图所示的一个直角三角形ABC（∠C＝90°）绕斜边AB旋转一周，所得到的几何体的正视图是下面四个图形中的_____________（只填序号）
例6. 一个画家有14个边长为1m的正方体，他在地面上把它们摆成如图8所示的形式，然后他把露出的表面都涂上颜色，那么被涂上颜色的总面积为（ ）
A. 19m2 B. 21m2 C. 33m2 D. 34m2
例7. 图10是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（ ）
简单组合体的三视图
正视图

, . , .
只不 远 缘识 近 身庐 高 在山 低 此真 各 山面 不 中目 同
横 看题 成 苏西 岭 轼林 侧壁 成 峰
中心投影
S 投射中心
心生 投活 影中 有常 哪见 a 些的 ？中
b
投射线 形体
物体的中 心投影
c
平行投影
在平行投影法中，根据投射线与投 影面所成的角度不同，又可分为斜 投影和正投影两种。
主
左
视
视
图
图
俯 视 图
我思我进步1
你能想象出下面各几何体的主视图,左视图,俯视图 吗？并画出来吗？
正三棱柱
四棱柱
主视图 左视图
主视图
左视图
俯视图
俯视图
在画图时,看的见部分的轮廓通常画成实 线,看不见部分的轮廓线通常画成虚线.
巩固提高
❖ 已知一个正三棱柱的底面边长为3cm,高为 5cm,画出这个正三棱柱的三视图.
1.正投影
投 射 线 方 向
90°
2. 斜投影
a b
投 射 线 方 向
c
90°
如图，我们用三个互相垂直的平面作为投影 面．
在正面内得到的由前向后观察物体的视图叫 做主视图（从前面看）
在水平面 内得到的 由上向下 观察物体 的视图叫 做俯视图
主视图
投影面
左视图
正面
俯视图
侧面 水平面
在侧面内 得到由左 向右观察 物体的视 图叫做左 视图
俯视图
基本几何体的三视图： （1）正方体的三视图都是 正方形 。
（2）圆柱的三视图中有两个是 长方形 ，
另一个是 圆
。
（3）圆锥的三视图中有两个是 三角形 ， 另一个是 圆和一个点 。

左视图
圆柱的侧面投影，为一个矩形，反映圆柱的高和底面直径。
圆锥体三视图绘制实例
主视图
圆锥的正面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
俯视图
圆锥的水平投影，为一个 圆和圆心到圆上一点的线 段，反映圆锥的底面直径
和锥度。
左视图
圆锥的侧面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
绘制顶面轮廓线 使用实线绘制基本体的顶面轮廓线，注意线条的 粗细和比例。
标注尺寸和符号 在顶面轮廓线上标注必要的尺寸和符号，如中心 线、对称线、剖面线等。
PA R T. 0 3
基本体三视图绘制步骤
单击此处添加文本具体内容
确定主视图方向
主视图方向通常选择基本体的主 要平面或轴线平行于投影面。
选择反映基本体形状特征最明显的 方向作为主视图方向。
感谢您的观看
W AT C H I N G
THANKS FOR
绘制正视图
根据主视图方向，确定基本 体在投影面上的位置。 画出基本体的外形轮廓线， 注意线条的粗细和虚实。 标注基本体的尺寸，包括长、 宽、高等主要尺寸。
绘制侧视图
侧视图方向与正视图垂直，通常选择基本体的另一个主要平面或轴线平行于投影面。 画出基本体在侧视图上的外形轮廓线，同样注意线条的粗细和虚实。 标注基本体在侧视图上的尺寸，与正视图相对应。
绘制俯视图
01
俯视图方向垂直于正视图和侧视图所在的平面，即从上往下看。
02
画出基本体在俯视图上的外形轮廓线，注意线条的粗细和虚实。
03
标注基本体在俯视图上的尺寸，与正视图和侧视图相对应。同时，标注出 基本体的定位尺寸和定形尺寸。
PA R T. 0 4

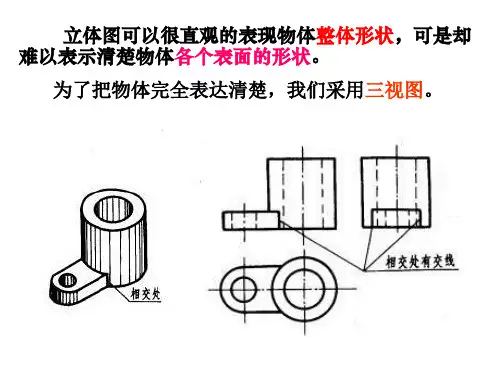

立体图可以很直观的表现物体整体形状，可是却 难以表示清楚物体各个表面的形状。
为了把物体完全表达清楚，我们采用三视图。
原理：三视图是根据投影原理绘制而成.
物体在灯光或阳光的照射下,会在地面或墙面上 产生影子，物体的影子在一定程度上反映了物体 的形状.
中心投影法（点光源）
平行投影法（平行光）
三视图
中心投影
图纸幅面及格式 字体书写 优先使用的比例 图线使用 尺寸标注 图形的绘制 各种电气元件符号
CAD制图
(CAD-Computer Aided Design)
计算机辅助设计
优点：
设计和修改都可以在CAD系统中完成，不但修改方便迅速，还 可以充分利用以前的设计成果，省去重复的部分和绘制标准件 的麻烦。同时，设计的结果可以存储在存储器当中，以数据文 件的形式保存，需要时可以直接送绘图仪绘制，而图形的复制 仅仅是文件的拷贝而已。 现在的很多CAD系统都支持三维造型的功能，且发展的趋势是 越来越多的采用三维设计。工作对象越复杂，采用三维设计的 优越性就越突出。设计人员可以直接在屏幕上看到设计的三维 立体效果，通过旋转等可以在各个方向进行观察，并进行动态 的修改。这是手工绘图所根本不能及的。在建筑上，设计人员 可以在屏幕上提前看到大楼建成后的模样，甚至可以进入建筑 物的内部进行观察，寻找不满意的地方并立即改正。避免建成 后的遗憾或返工。
20
宽度基准
60
20
68
100
66高 度 基 准501622长度基准
18
标注尺寸的要求： 正确 完整 清晰 合理 -----符合国家标准的有关规定. -----齐全,不遗漏，不重复. -----整齐,便于阅读和查看. -----符合设计和工艺的要求.

选择适当的视图方向，以展示零件的主 要形状和特征。
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*简单形体的三视图知识要点：1、三视图是从三个不同方向对同一个物体进行正投影，所得的三个视图。

能较完整的表达物体的结构。

从物体的前面向后面投射，所得的视图称主视图—反映物体的长和高从物体的上面向下面投射，所得的视图称俯视图—反映物体的长和宽从物体的左面向右面投射，所得的视图称左视图—反映物体的高和宽2、投影规律：长对正、高平齐、宽相等。

即：主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。

3、三视图绘制时常用的几种线条专题练习：1、如图所示为某零件的轴测图，其正确的俯视图是--------------------------( ) 主视图长对正俯视图左视图高平齐宽相等长宽高2、如图所示，为一圆柱切削后的正面投影(主视图)和立体图，其对应的侧面投影(左视图)是---------------------------------------------------------------------( )3.如图所示是某一形体的轴测图，其正确的主视图是A.B. C. D.4、请补全下列三视图中所缺的两条图线。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*尺寸标注:1、基本要求：正确、完整、清晰、合理2、三要素：a、尺寸界限b、尺寸线：必须单独画出不能与其他任何线条重合，不能画在其他线条的延长线上。

c、尺寸数字：默认单位为mm，数字反映物体的真实大小，和绘图的准确度或者比例无关。

标注的如果是直径应在数字前加Φ，标注半径则加R。

3、主要考点:a、注意尺寸数字的书写位置。

尺寸线如果水平，数字水平写在尺寸线上方；尺寸线如果垂直，则数字写在尺寸线左边，别且数字字头应该朝左。

b、标注圆弧时，如果被标注的圆弧轮廓比半圆大，则应该标注直径Φ。

如果被标注的圆弧轮廓是半圆或者比半圆小，则标注半径R。

简单三视图的绘制——三视图的画法山东省昌乐第一中学刘福振教学任务分析教学流程安排教学过程情景引入1、简单画出物体的图形（让学生画；板书）回答问题：（1）能否比较清晰的说明物体（形状、尺寸）？（2）能否比较完整清晰的表达出物体的外观结构（把信息传达给别人）？ 2、说明一下这两个图形所表示的物体的后面和侧面的具体形状是什么样的吗？这就是我们来本节课要学习的内容——正投影与三视图，用三视图来表达物体的形状、尺寸等一些其他的信息；关于《正投影与三视图》数学上有更详细解释，在这里我们只学习“简单三视图的绘制”。

学习目标及重难点学习目标：1、掌握一般技术图样所采用的投影方法。

2、能绘制简单的三视图。

3、建立空间想象能力。

学习重难点：1、三视图的投影规律2、简单三视图的绘制自主学习——下面同学们用大约10分钟的时间阅读本节课的内容，并找出问题： 1、什么是投影、正投影？2、什么是三视图，用三视图来表示物体的形状有哪些优点？3、物体的长、宽、高在三个视图中体现的投影关系？4、画出学案中所示物体的三视图。

新课教学ABC下面我们一块来将本节课学习的知识点梳理一下！在阳光或灯光的照射下，物体在地面或墙面上就会出现斜投影面投影正投影面投影5、正投影的定义：投影面与投影线垂直的投影叫正投影。

6、视图：用正投影法绘制出物体的图形称为视图。

7、三视图：从正面、上面和侧面（左面或右面）三个不同的方向投影一个物体，然后描绘三张所看到的图。

二、三视图1、主视图：物体由前向后投影所得的图形，通常反映物体的主要特征。

2、俯视图：物体由上向下投影所得的图形。

3、主视图：物体由左向右投影所得的图形。

AB C A主视图B俯视图C 左视图长宽高长长高宽宽高从正面看♦长对正,♦高平齐,♦宽相等.投影规律：注意的问题：①比例：物体的图形尺寸与实际尺寸；②主视图的方向：能反映物体主要特征的方向；立体图Ｂ．画出下列立体图形的三视图三、动手做本课小结：。

项目3 绘制简单形体的三视图1.说明三视图之间的投影关系和方位关系，并在各视图中注明其方位。

班级：姓名：学号：2.分析下列三视图，找出其对应的轴测图，并在轴测图中填上对应三视图的编号。

班级：姓名：学号：3.分析下列三视图，找出其对应的轴测图，并在轴测图中填上对应三视图的编号。

班级：姓名：学号：1.根据立体图中各点的位置，画出它们的三面投影，并量出各点到投影面的距离及坐标值。

（单位：mm；度量值取整数）班级：姓名：学号：2.根据各点的三面投影图，作出它们的立体图，并写出各点的坐标值。

（单位：mm；度量值取整数）A（15、15、20）、B（20、0、25）、C（0、20、0）3.已知点A在V面前方30mm，点B在H面上方20mm，点C在V面上，点D在H 面上，点E在X轴上，补全各点的两面投影。

班级：姓名：学号：4.已知各点的两面投影，求作第三面投影，并说明两点的相对位置。

点A在点B的（上、下）下方，（左、右）左方，（前、后）后方；点C在点A的（上、下）上方，（左、右）右方，（前、后）前方。

5.已知各点的两面投影，求作第三面投影，并说明两点的相对位置。

点C、B的重影点是 c″（b″），点B在点C的正右方。

点A、B的重影点是 a（b），点B在点A的正下方。

点D在 Y 轴上。

班级：姓名：学号：6.根据所给点的三面投影，对比它们的相对位置。

（单位：mm；度量值取整数）7.已知立体上各点的两面投影，求作第三面投影。

并说明各点的相对位置。

点A与点B的相对位置：点A与点B没有上、下和前、后之分，只有左、右差别；点B在点A的正右方；它们的 Z 和 Y 坐标值相等， X 坐标值不相等。

点C与点D的相对位置：点C与点D没有上、下和左、右之分，只有前、后差别；点D在点C的正后方；它们的 Z 和X 坐标值相等， Y 坐标值不相等。

点E与点F的相对位置：点E与点F没有左、右和前、后之分，只有上、下差别；点F在点E的正下方；它们的 X 和 Y 坐标值相等， Z 坐标值不相等。

图3-11 三视图的配置及投影规律
任务3.1 建立三投影面体系
3.1.2 三视图的形成
2．三投影面体系与三视图的形成 （3）三投影面体系的展开 ➢ 由于视图所表示的物体形状 与物体和投影面之间距离无关， 绘图时省略投影面边框及投影 轴，如图d所示。
图3-11 三视图的配置及投影规律
（4）三视图的配置 ➢ 如图3-11（c）所示，由投影面的展开规则可知，主视图 不动，俯视图在主视图正下方，左视图在主视图正右方，按 此规定配置时，不必标注视图名称。
3.1.2 三视图的形成
2．三投影面体系与三视图的形成 ➢ 物体的一个投影往往不能唯一地确定物体的形状（图39）。因此，可以设立多投影面（常用三个投影面），然后， 从物体的三个方向进行观察，这样就可以在三个投影面上画 出三个视图，用以表达机件的形状。
图3-9 一个投影不能确定物体的形状
任务3.1 建立三投影面体系
的关系如下： x A O a X a a Z a a Y点A到W面的距离Aa"； yA O a Y a a Z a a X点A到V面的距离Aa'； zA O a Z a a Y a a X点A到H面的距离Aa。
任务3.2 绘制形体上点的投影
3.2.2 点的投影与直角坐标的关系 点A（XA、YA、ZA）在三投影面体系中有唯一的一组投影a、
任务3.1 建立三投影面体系
3.1.2 三视图的形成
1．视图的基本概念
➢ 根据GB/T 14692—1993《技 术制图 投影法》规定，用正投 影法所绘制的物体的图形称为视 图。
➢ 用正投影原理绘制物体的视图 时，相当于人的视线沿正投射方 向观察物体，假设人的视线为一 组相互平行且与投影面垂直的投 射线，将物体向投影面进行投射， 如图3-7所示。
