常用同轴电缆的主要技术参数

同轴电缆参数同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和保护层组成。

同轴电缆的参数包括电气参数和物理参数两个方面。

一、电气参数1. 电阻：同轴电缆的电阻是指单位长度内电流通过时所消耗的功率。

电阻与电缆的材料、截面积和长度有关，一般用欧姆/米来表示。

2. 电容：同轴电缆的电容是指单位长度内两个导体之间的电压差引起的电荷变化。

电容与电缆的结构和材料有关，一般用法拉德/米来表示。

3. 电感：同轴电缆的电感是指单位长度内电流变化引起的电压变化。

电感与电缆的结构和材料有关，一般用亨利/米来表示。

4. 传输速度：同轴电缆传输速度是指信号在电缆中传播的速度。

传输速度与电缆的介质特性有关，一般用米/秒来表示。

5. 带宽：同轴电缆的带宽是指电缆能够传输的频率范围。

带宽与电缆的结构和特性有关，一般用赫兹来表示。

二、物理参数1. 外径：同轴电缆的外径是指电缆的最大外围尺寸。

外径与电缆的结构和规格有关，一般用毫米或英寸来表示。

2. 内径：同轴电缆的内径是指内导体与绝缘层之间的距离。

内径与电缆的结构和规格有关，一般用毫米或英寸来表示。

3. 绝缘层厚度：同轴电缆的绝缘层厚度是指绝缘层的厚度。

绝缘层厚度与电缆的结构和规格有关，一般用毫米或英寸来表示。

4. 外层护套：同轴电缆的外层护套是指保护电缆的外部层。

外层护套可以是金属或非金属材料，一般用聚氯乙烯（PVC）或聚乙烯（PE）等材料制成。

5. 阻燃性能：同轴电缆的阻燃性能是指电缆在火灾发生时的阻燃能力。

阻燃性能与电缆的材料有关，一般用阻燃等级来表示，如阻燃等级为B1级、B2级等。

同轴电缆的参数对于信号传输和电缆选择都有重要的影响。

在实际应用中，根据不同的传输需求和环境条件，选择合适的同轴电缆参数可以更好地满足信号传输的要求。

因此，了解和理解同轴电缆的参数对于工程师和用户来说是非常重要的。

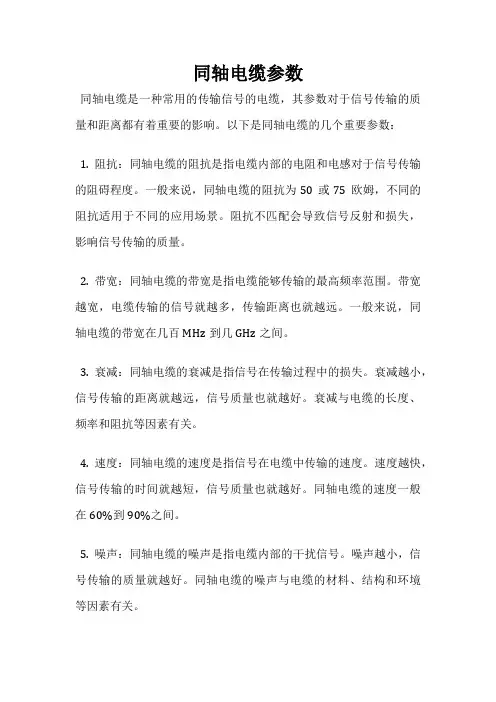

同轴电缆参数
同轴电缆是一种常用的传输信号的电缆，其参数对于信号传输的质量和距离都有着重要的影响。

以下是同轴电缆的几个重要参数：
1. 阻抗：同轴电缆的阻抗是指电缆内部的电阻和电感对于信号传输的阻碍程度。

一般来说，同轴电缆的阻抗为50或75欧姆，不同的阻抗适用于不同的应用场景。

阻抗不匹配会导致信号反射和损失，影响信号传输的质量。

2. 带宽：同轴电缆的带宽是指电缆能够传输的最高频率范围。

带宽越宽，电缆传输的信号就越多，传输距离也就越远。

一般来说，同轴电缆的带宽在几百MHz到几GHz之间。

3. 衰减：同轴电缆的衰减是指信号在传输过程中的损失。

衰减越小，信号传输的距离就越远，信号质量也就越好。

衰减与电缆的长度、频率和阻抗等因素有关。

4. 速度：同轴电缆的速度是指信号在电缆中传输的速度。

速度越快，信号传输的时间就越短，信号质量也就越好。

同轴电缆的速度一般在60%到90%之间。

5. 噪声：同轴电缆的噪声是指电缆内部的干扰信号。

噪声越小，信号传输的质量就越好。

同轴电缆的噪声与电缆的材料、结构和环境等因素有关。

同轴电缆的参数对于信号传输的质量和距离都有着重要的影响。

在选择同轴电缆时，需要根据具体的应用场景和要求来选择合适的电缆，以保证信号传输的质量和稳定性。

同轴电缆知识介绍2007年03月16日下午03:38一、概述1、基带同轴电缆同轴电缆以硬铜线为芯，外包一层绝缘材料。

这层绝缘材料用密织的网状导体环绕，网外乂覆盖一层保护性材料。

有两种广泛使用的同轴电缆。

一种是50欧姆电缆，用于数字传输，由于多用于基带传输，也叫基带同轴电缆；另一种是75欧姆电缆，用于模拟传输，即下一节要讲的宽带同轴电缆。

这种区别是由历史原因造成的，而不是由于技术原因或生产厂家。

同轴电缆的这种结构，使它具有高带宽和极好的噪声抑制特性。

同轴电缆的带宽取决于电缆长度。

1km的电缆可以达到1Gb/s~2Gb/s的数据传输速率。

还可以使用更长的电缆，但是传输率要降低或使用中间放大器。

目前，同轴电缆大量被光纤取代，但仍广泛应用于有线电视和某些局域网。

2、宽带同轴电缆使用有限电视电缆进行模拟信号传输的同轴电缆系统被称为宽带同轴电缆。

“宽带”这个词来源于电话业，指比4kHz宽的频带。

然而在计算机网络中，“宽带电缆”却指任何使用模拟信号进行传输的电缆网。

由于宽带网使用标准的有线电视技术，可使用的频带高达300MHz（常常到450MHZ ;由于使用模拟信号，需要在接口处安放一个电子设备，用以把进入网络的比特流转换为模拟信号，并把网络输出的信号再转换成比特流。

宽带系统乂分为多个信道，电视广播通常占用6MHZ言道。

每个信道可用于模拟电视、CD质量声音（1.4Mb/s）或3Mb/s的数字比特流。

电视和数据可在一条电缆上混合传输。

宽带系统和基带系统的一个主要区别是：宽带系统由于覆盖的区域广，因此，需要模拟放大器周期性地加强信号。

这些放大器仅能单向传输信号，因此，如果计算机问有放大器，则报文分组就不能在计算机问逆向传输。

为了解决这个问题，人们已经开发了两种类型的宽带系统：双缆系统和单缆系统。

1）双缆系统双缆系统有两条并排铺设的完全相同的电缆。

为了传输数据，计算机通过电缆1将数据传输到电缆数根部的设备，即顶端器（head-end）,随后顶端器通过电缆2将信号沿电缆数往下传输。

产品说明：SYV75-5同轴电缆
执行标准：GB/T14864-1993 构造: 1、导体使用多股裸铜或镀锡铜丝； 2、透明或发泡或气也型PE绝缘； 3、依客户要求得加上铝箔；
4、依客户要求单层或双层、铜丝或镀锡铜丝，编织隔离，95%屏蔽率；
5、PVC或非移动PVC外被。

用途:
公共天线、视频射频、闭路电视监控系统、传导系统及单向控制系统或是高频率机器之接线或内部配线等。

型号 内导体根/直径/mm 绝缘层外径/mm 电缆外径/mm SYV-75-2 7/0.08 1.5正负0.1 2.9正负1.0SYV-75-3-1 1/0.51 3.0正负0.15 5.0正负0.2SYV-75-3-2 7/0.17 3.0正负0.15 5.0正负0.2SYV-75-4-1 1/0.64 3.8正负0.2 6.3正负0.2SYV-75-4-2 7/0.21 3.8正负0.2 6.3正负0.2SYV-75-5-1 1/0.72 4.6正负0.2 7.1正负0.3SYV-75-5-2 7/0.26 4.6正负0.2 7.1正负0.3SYV-75-7 7/0.4 7.3正负0.25 10.2正负0.3SYV-75-9 1/1.37 9.0正负0.3 12.4正负0.4SYV-75-12 7/0.64 11.5正负0.4 15.0正负0.5
I. SYV75-5同轴电缆
SYV & SYWV同轴电缆常用参数
2. 几种常用同轴电缆的导线直径参数
3. 其他参数汇总。

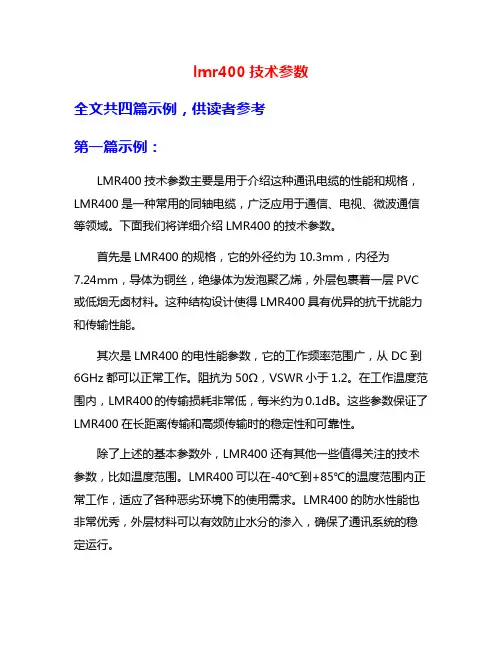

lmr400技术参数全文共四篇示例，供读者参考第一篇示例：LMR400技术参数主要是用于介绍这种通讯电缆的性能和规格，LMR400是一种常用的同轴电缆，广泛应用于通信、电视、微波通信等领域。

下面我们将详细介绍LMR400的技术参数。

首先是LMR400的规格，它的外径约为10.3mm，内径为7.24mm，导体为铜丝，绝缘体为发泡聚乙烯，外层包裹着一层PVC 或低烟无卤材料。

这种结构设计使得LMR400具有优异的抗干扰能力和传输性能。

其次是LMR400的电性能参数，它的工作频率范围广，从DC到6GHz都可以正常工作。

阻抗为50Ω，VSWR小于1.2。

在工作温度范围内，LMR400的传输损耗非常低，每米约为0.1dB。

这些参数保证了LMR400在长距离传输和高频传输时的稳定性和可靠性。

除了上述的基本参数外，LMR400还有其他一些值得关注的技术参数，比如温度范围。

LMR400可以在-40℃到+85℃的温度范围内正常工作，适应了各种恶劣环境下的使用需求。

LMR400的防水性能也非常优秀，外层材料可以有效防止水分的渗入，确保了通讯系统的稳定运行。

在实际应用中，LMR400还可以根据具体需求，定制不同规格的线缆，比如不同长度、不同接头类型等。

这种灵活的定制设计，使得LMR400更加适用于各种特殊场合的通信需求。

第二篇示例：LMR400是一种常用的电信通信用同轴电缆，具有优异的性能和可靠性，被广泛应用于无线通信系统、广播系统、雷达系统等领域。

下面我们来详细介绍一下LMR400的技术参数。

LMR400的规格参数如下：外径为10.29mm，内径为2.74mm，绝缘层厚度为4.83mm，外皮厚度为1.49mm，总直径为17.7mm。

这些参数保证了LMR400的稳定性和耐用性，使其在恶劣环境下也能保持良好的通信性能。

LMR400的电气性能也非常出色。

其额定阻抗为50欧姆，工作频率范围为DC至6GHz，插入损耗为3.2dB/100m，最大功率传输为157W。

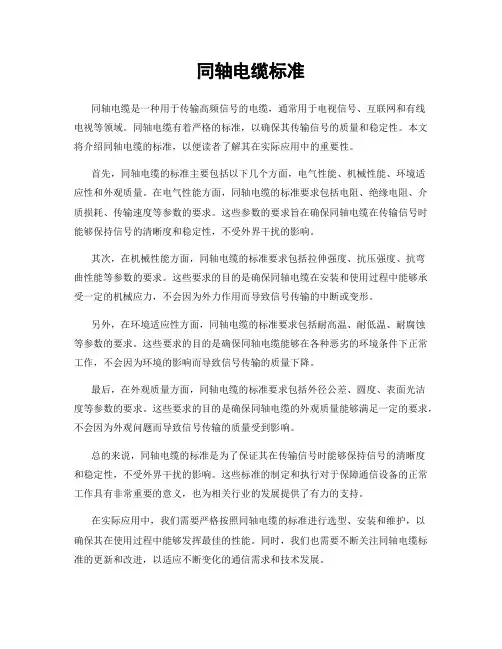

同轴电缆标准同轴电缆是一种用于传输高频信号的电缆，通常用于电视信号、互联网和有线电视等领域。

同轴电缆有着严格的标准，以确保其传输信号的质量和稳定性。

本文将介绍同轴电缆的标准，以便读者了解其在实际应用中的重要性。

首先，同轴电缆的标准主要包括以下几个方面，电气性能、机械性能、环境适应性和外观质量。

在电气性能方面，同轴电缆的标准要求包括电阻、绝缘电阻、介质损耗、传输速度等参数的要求。

这些参数的要求旨在确保同轴电缆在传输信号时能够保持信号的清晰度和稳定性，不受外界干扰的影响。

其次，在机械性能方面，同轴电缆的标准要求包括拉伸强度、抗压强度、抗弯曲性能等参数的要求。

这些要求的目的是确保同轴电缆在安装和使用过程中能够承受一定的机械应力，不会因为外力作用而导致信号传输的中断或变形。

另外，在环境适应性方面，同轴电缆的标准要求包括耐高温、耐低温、耐腐蚀等参数的要求。

这些要求的目的是确保同轴电缆能够在各种恶劣的环境条件下正常工作，不会因为环境的影响而导致信号传输的质量下降。

最后，在外观质量方面，同轴电缆的标准要求包括外径公差、圆度、表面光洁度等参数的要求。

这些要求的目的是确保同轴电缆的外观质量能够满足一定的要求，不会因为外观问题而导致信号传输的质量受到影响。

总的来说，同轴电缆的标准是为了保证其在传输信号时能够保持信号的清晰度和稳定性，不受外界干扰的影响。

这些标准的制定和执行对于保障通信设备的正常工作具有非常重要的意义，也为相关行业的发展提供了有力的支持。

在实际应用中，我们需要严格按照同轴电缆的标准进行选型、安装和维护，以确保其在使用过程中能够发挥最佳的性能。

同时，我们也需要不断关注同轴电缆标准的更新和改进，以适应不断变化的通信需求和技术发展。

总之，同轴电缆的标准是保证其在传输高频信号时能够保持信号质量和稳定性的重要保障，我们应该充分重视并严格执行这些标准，以确保通信设备的正常工作和通信质量的稳定。

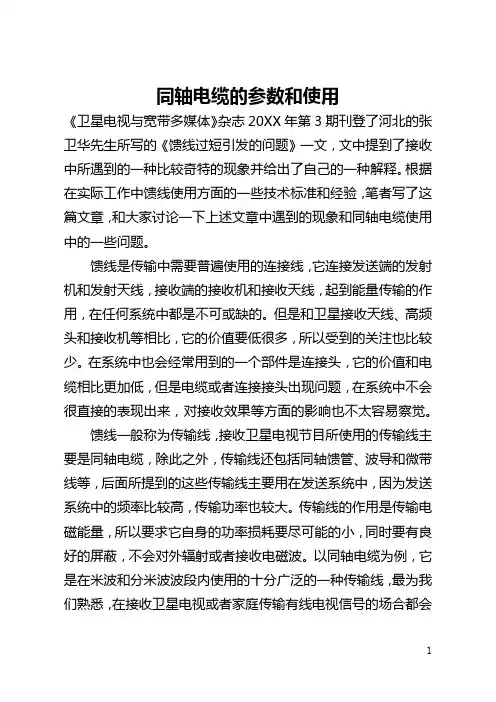

同轴电缆的参数和使用《卫星电视与宽带多媒体》杂志20XX年第3期刊登了河北的张卫华先生所写的《馈线过短引发的问题》一文，文中提到了接收中所遇到的一种比较奇特的现象并给出了自己的一种解释。

根据在实际工作中馈线使用方面的一些技术标准和经验，笔者写了这篇文章，和大家讨论一下上述文章中遇到的现象和同轴电缆使用中的一些问题。

馈线是传输中需要普遍使用的连接线，它连接发送端的发射机和发射天线，接收端的接收机和接收天线，起到能量传输的作用，在任何系统中都是不可或缺的。

但是和卫星接收天线、高频头和接收机等相比，它的价值要低很多，所以受到的关注也比较少。

在系统中也会经常用到的一个部件是连接头，它的价值和电缆相比更加低，但是电缆或者连接接头出现问题，在系统中不会很直接的表现出来，对接收效果等方面的影响也不太容易察觉。

馈线一般称为传输线，接收卫星电视节目所使用的传输线主要是同轴电缆，除此之外，传输线还包括同轴馈管、波导和微带线等，后面所提到的这些传输线主要用在发送系统中，因为发送系统中的频率比较高，传输功率也较大。

传输线的作用是传输电磁能量，所以要求它自身的功率损耗要尽可能的小，同时要有良好的屏蔽，不会对外辐射或者接收电磁波。

以同轴电缆为例，它是在米波和分米波波段内使用的十分广泛的一种传输线，最为我们熟悉，在接收卫星电视或者家庭传输有线电视信号的场合都会用到。

它的结构如图1所示，其内导体外径为d，外导体内径为D，中间以绝缘介质填充，在外导体的外面还有绝缘护套。

根据导体的材料、阻抗、外径等参数的不同，同轴电缆的型号也不同，其主要的结构参数可以直接从电缆外部标注的型号中分辨出来。

图2是同轴电缆型号的组成，可以分为四个部分：第一部分是电缆的结构，由英文字母组成，第二部分是电缆的阻抗特性，第三部分是绝缘层的外径，第四部分是结构的序号。

以常用的SYV-75-5同轴电缆为例，它是同轴射频电缆，绝缘介质是聚乙烯，护套是聚氯乙烯，特性阻抗是75欧姆，绝缘介质的外径是5毫米(四舍五入)。

射频同轴电缆的技术参数一、工程常用同轴电缆类型及性能：1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。

近些年有人把它称为“视频电缆”；2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。

有人把它称为“射频电缆”；3）基本性能：l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。

厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。

按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。

但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。

二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。

同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。

电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。

常用于传送多路电话和电视。

同轴电缆的得名与它的结构相关。

同轴电缆也是局域网中较常见的传输介质之一。

它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。

粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。

相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。

故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。

同轴电缆分为细缆-58和粗缆-11两种。

细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。

086同轴电缆参数-概述说明以及解释1.引言1.1 概述同轴电缆作为一种重要的传输介质，在通信领域有着广泛的应用。

它的基本结构和参数对于传输信号的品质起着至关重要的作用。

本文将首先对同轴电缆的基本结构和原理进行介绍，然后详细讨论其参数及影响因素，最后对其在通信领域的应用进行探讨。

通过本文的阐述，读者将对同轴电缆有着更深入的了解，并且对未来发展有所展望。

1.2文章结构"1.2 文章结构"本文将从三个方面对086同轴电缆参数进行详细介绍，首先将介绍同轴电缆的基本结构和原理，包括其内部构成和传输原理；接着将深入探讨同轴电缆的参数及其影响因素，分析其电容、阻抗、衰减等参数对信号传输质量的影响；最后将重点关注同轴电缆在通信领域的应用，包括其在通信网络中的作用和优势。

通过对这三个方面的全面介绍，读者将能够对086同轴电缆参数有一个清晰的了解，并认识到其在通信领域中的重要性和潜在发展前景。

1.3 目的本文旨在详细介绍同轴电缆的参数以及影响因素，以及其在通信领域的应用。

通过对同轴电缆的基本结构和原理进行分析，探讨同轴电缆在实际应用中的重要性和特点。

同时，对同轴电缆的发展前景和未来趋势进行展望，以期为同轴电缆技术的进一步发展提供参考和借鉴。

通过本文的阐述，读者将能够对同轴电缆有更深入的了解，从而为相关领域的研究和应用提供理论支持和实践指导。

2.正文2.1 同轴电缆的基本结构和原理同轴电缆是一种由内部导体、绝缘层、外部导体和外护层构成的电缆。

其基本结构包括内导体、绝缘层、外导体和外护层四个部分。

内导体是同轴电缆中心的金属导体, 通常是铜或铁, 用于传输信号或电能。

绝缘层环绕在内导体周围, 以阻止信号泄露或损耗。

外导体是绝缘层的外部覆盖, 通常是由金属编织物或箔片组成, 用于屏蔽外部干扰。

最外面是外护层, 它是一个保护性的覆盖层, 用于保护电缆免受机械损坏和环境腐蚀。

同轴电缆的工作原理基于电磁场的传播。

常用同轴电缆的主要技术参数视频信号传输一般采用直接调制技术、以基带频率〔约8MHz带宽〕的形式，最常用的传输介质是同轴电缆。

同轴电缆是专门设计用来传输视频信号的，其频率损掉、图像掉真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。

视频信号传输线有同轴电缆(不服衡电缆)、平衡对称电缆( 电缆)、光缆。

平衡对称电缆和光缆一般用于长距离传输，对于宾馆酒店等建筑一般采用同轴电缆传输视频基带信号的传输方式。

当采用75－5同轴电缆时，一般传输距离在300m时，应考虑使用电缆抵偿器。

如采用75－9同轴电缆时，摄像机和监视器间的距离在500m以内可不加电缆抵偿器。

型号和含义国产通信电缆的型号采用拼音字母和阿拉伯数字组成，他的摆列次序和含义如下：分类用途导体绝缘体内护层特征外护层派生1 2 3 4 5 6 7选用同轴电缆时，要选用频率特性好、电缆衰减小、传输不变、防水性能好的电缆。

国内出产的同轴电缆可分为实芯和藕芯两种。

芯线一般用铜线，外导体有铝管和铜网加铝箔。

绝缘外套分为单护套和双护套两种。

国产同轴电缆型号统一尺度的格式如下：电缆型号尺度特性阻抗芯线绝缘外经布局序号国产同轴电缆的同一型号和含义分类代号绝缘材料护套材料派生特征符号含义符号含义符号含义符号含义S通轴射频电缆Y聚乙烯V聚氯乙烯P屏蔽SE对称射频电缆W不变聚乙烯Y聚乙烯Z综合SJ强力射频电缆F氟塑料F氟塑料例如：SYV-75-3-1型电缆暗示同轴射频电缆，用聚乙烯绝缘，用聚氯乙烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm，布局序号为1。

常用同轴电缆型号的规格和主要参数电缆型号绝缘形式芯线外经mm 绝缘外经mm电缆外经mm特性阻抗Ω衰减常数〔dB/100m)30(MHz) 200(MHz) 800(MHz)SYKV-75-5藕芯式75±311 22 SYKV-75-9藕芯式 6 12 SYKV-75-12藕芯式10 SSYKV-75-5藕芯式75±323 SSYKV-75-9藕芯式75±311 SIOV-75-5藕芯式75±317 SIZV-75-5竹节式75±311 22 SYDV-75-9竹节式75±3SYDV-75-12竹节式75±2SDVC-75-5藕芯式75±3 4SDVC-75-7藕芯式SDVC-75-9藕芯式SDVC-75-12藕芯式10北京今凯旋冲印器材北京仪器东西网：************。

同轴电缆的用途或规格说明
同轴电缆是一种用来传送高频电信号的电缆，通常由一个导体、一个绝缘体和一个外层导体组成。

同轴电缆一般用于以下几个领域：电视、电话、计算机网络和无线电通信等。

同轴电缆的规格说明通常包括以下几个参数：阻抗、屏蔽系数、传输速度和最大传输距离等。

其中，阻抗是同轴电缆最重要的参数之一，一般常见的阻抗有50Ω和75Ω两种。

屏蔽系数是指同轴电缆对电磁干扰的抵抗能力，传输速度则是指同轴电缆传送信号的速度，一般以Mbps或Gbps为单位。

最大传输距离则是指同轴电缆能够可靠传输信号的最大距离。

根据不同的用途和要求，同轴电缆的规格也有所不同，常见的同轴电缆规格包括RG-6、RG-11、RG-58和RG-213等。

其中，RG-6和RG-11通常用于有线电视、卫星电视和数字电视等领域，而RG-58和RG-213则常用于无线电通信和计算机网络等领域。

中国电线电缆网中国电线电缆网常用同轴电缆型号的规格和主要参数同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆。

目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。

粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。

粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。

由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。

但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。

相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T 型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。

为了保持同轴电缆的正确电气特性,电缆屏蔽层必须接地。

同时两头要有终端器来削弱信号反射作用。

无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境。

但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器,故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。

最常用的同轴电缆有下列几种:·RG-8或RG-1150Ω·RG-5850Ω·RG-5975Ω·RG-6293Ω计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。

RG-59 用于电视系统。

RG-62 用于ARCnet 网络和IBM3270网络。

n型同轴电缆参数
首先，我们得了解同轴电缆和n型连接器。

同轴电缆是一种传输射频信号的线缆，广泛应用于电视信号、卫星信号和宽带网络的传输。

而n型连接器是一种常见的同轴电缆连接器，具有较好的电气性能和机械性能。

那么，n型同轴电缆参数主要涉及以下几个方面：
1.导体材料：通常为铜或铜合金，要求具有高导电率。

2.绝缘材料：常用的绝缘材料有聚乙烯、聚氯乙烯等，要求绝缘性能良好。

3.外径和尺寸：包括电缆的外径、内导体直径、外导体直径等，这些参数决
定了电缆的电气性能和机械性能。

4.工作频率：指电缆所能传输信号的频率范围，不同的应用场景需要不同频
率范围的同轴电缆。

5.插入损耗：衡量信号在电缆传输过程中的损失程度，也是评估电缆性能的
重要参数。

6.电压驻波比（VSWR）：表示信号在传输过程中反射的程度，也是评估电
缆性能的重要参数。

7.连接器类型：如上所述，可以是n型或其他类型的连接器。

8.铠装材料和结构：对于需要承受较大机械应力的场合，铠装同轴电缆是必
要的，其参数包括铠装材料（如钢丝、钢带等）和铠装结构（如单层或多层铠装等）。

总之，n型同轴电缆参数是描述这种线缆性能的关键数据，涉及导体材料、绝缘材料、尺寸、工作频率等多个方面。

在选择和使用同轴电缆时，了解这些参数是非常重要的。
