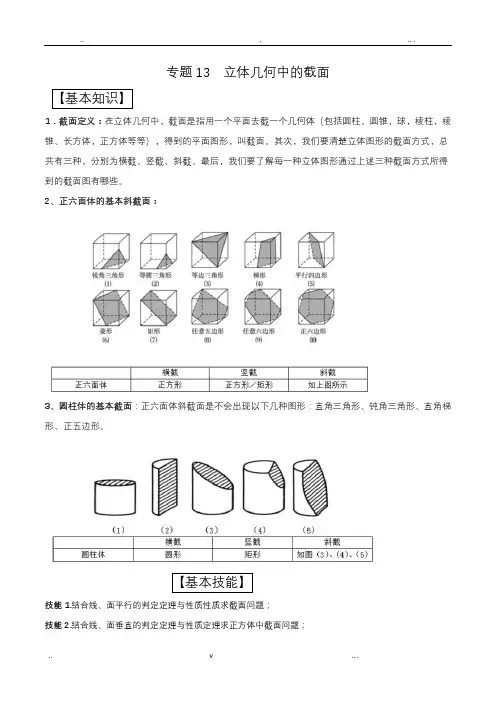

专题13 立体几何中的截面【基本知识】1．截面定义：在立体几何中，截面是指用一个平面去截一个几何体（包括圆柱，圆锥，球，棱柱，棱锥、长方体，正方体等等），得到的平面图形，叫截面。

其次，我们要清楚立体图形的截面方式，总共有三种，分别为横截、竖截、斜截。

最后，我们要了解每一种立体图形通过上述三种截面方式所得到的截面图有哪些。

2、正六面体的基本斜截面：3、圆柱体的基本截面：正六面体斜截面是不会出现以下几种图形：直角三角形、钝角三角形、直角梯形、正五边形。

【基本技能】技能1.结合线、面平行的判定定理与性质性质求截面问题；技能2.结合线、面垂直的判定定理与性质定理求正方体中截面问题；技能3.猜想法求最值问题：要灵活运用一些特殊图形与几何体的特征，“动中找静”：如正三角形、正六边形、正三棱锥等；技能4.建立函数模型求最值问题：①设元②建立二次函数模型③求最值。

例1 一个正方体内接于一个球，过这个球的球心作一平面，则截面图形不可能．．．是（）分析考虑过球心的平面在转动过中，平面在球的内接正方体上截得的截面不可能是大圆的内接正方形，故选D。

例2 如图，在透明的塑料制成的长方体ABCD-A1B1C1D1容器内灌进一些水，固定容器底面一边BC于地面上，再将容器倾斜，随着倾斜程度的不同，有下列四个命题：①水的部分始终呈棱柱状；②水面EFGH的面积不改变；③棱A1D1始终与水面EFGH平行；④当容器倾斜到如图5（2）时，BE·BF是定值；其中正确的命题序号是______________A CBD分析 当长方体容器绕BC 边转动时，盛水部分的几何体始终满足棱柱定义，故①正确；在转动过程中EH//FG ，但EH 与FG 的距离EF 在变，所以水面EFGH 的面积在改变，故②错误；在转动过程中，始终有BC//FG//A 1D 1，所以A 1D 1//面EFGH ，③正确；当容器转动到水部分呈直三棱柱时如图5（2），因为BC BF BE V ⋅⋅=21水是定值，又BC 是定值，所以BE ·BF 是定值，即④正确。

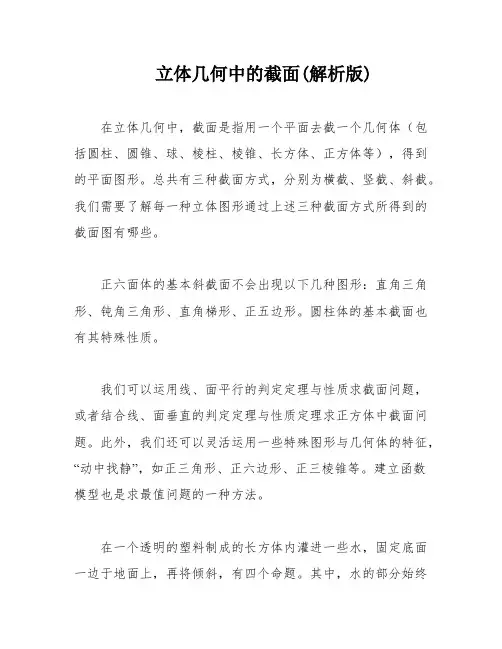

立体几何中的截面(解析版)在立体几何中，截面是指用一个平面去截一个几何体（包括圆柱、圆锥、球、棱柱、棱锥、长方体、正方体等），得到的平面图形。

总共有三种截面方式，分别为横截、竖截、斜截。

我们需要了解每一种立体图形通过上述三种截面方式所得到的截面图有哪些。

正六面体的基本斜截面不会出现以下几种图形：直角三角形、钝角三角形、直角梯形、正五边形。

圆柱体的基本截面也有其特殊性质。

我们可以运用线、面平行的判定定理与性质求截面问题，或者结合线、面垂直的判定定理与性质定理求正方体中截面问题。

此外，我们还可以灵活运用一些特殊图形与几何体的特征，“动中找静”，如正三角形、正六边形、正三棱锥等。

建立函数模型也是求最值问题的一种方法。

在一个透明的塑料制成的长方体内灌进一些水，固定底面一边于地面上，再将倾斜，有四个命题。

其中，水的部分始终呈棱柱状，棱AD始终与水面平行，当倾斜到如图5（2）时，BE·BF是定值。

水面的面积在转动过程中会改变，而BC//FG//A1D1，所以A1D1//面EFGH。

因此，正确的命题序号为①③④。

一个容积为1立方单位的正方体，在棱AB、BB1及对角线B1C的中点各有一小孔E、F、G。

若此可以任意放置，则该可装水的最大容积是多少？分析本题，不能用一个平面去截一个正方体，使得截面为五边形。

进一步地，截面也不能为正五边形。

这是因为正方体的每个面都是正方形，而五边形无法与正方形相切。

因此，无论如何调整平面的位置，都不能得到五边形的截面。

而且OE=OC是抛物线的直线准线，所以焦点F在OC上，且OF=OC=1.故选：D二、完形填空在数学课上，老师讲到一个有趣的问题：如何用一个平面去截一个正方体所得截面不能是一个正五边形。

这个问题引起了我的思考，我开始想象一个平面在正方体中穿过的情景。

我发现，如果截面是一个正五边形，那么这个五边形的五条边必须分属于正方体的五个不同的面。

但是，正方体的每两个相对的面是平行的，所以这五条边中必有两条边是平行的。

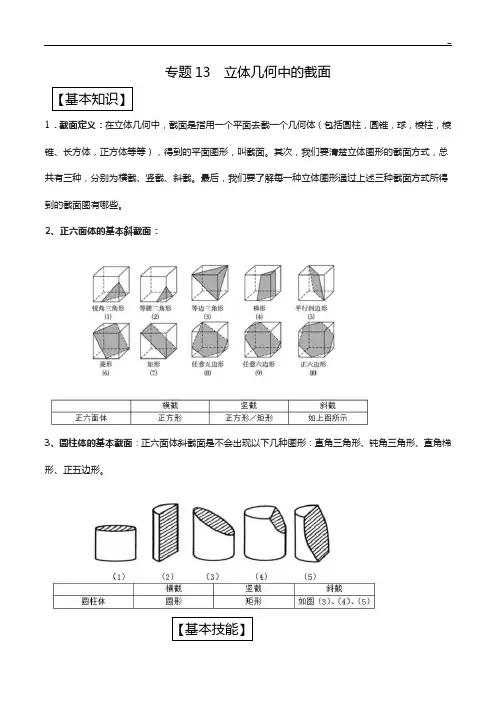

专题13 立体几何中的截面【基本知识】1．截面定义：在立体几何中，截面是指用一个平面去截一个几何体（包括圆柱，圆锥，球，棱柱，棱锥、长方体，正方体等等），得到的平面图形，叫截面。

其次，我们要清楚立体图形的截面方式，总共有三种，分别为横截、竖截、斜截。

最后，我们要了解每一种立体图形通过上述三种截面方式所得到的截面图有哪些。

2、正六面体的基本斜截面：3、圆柱体的基本截面：正六面体斜截面是不会出现以下几种图形：直角三角形、钝角三角形、直角梯形、正五边形。

【基本技能】技能1.结合线、面平行的判定定理与性质性质求截面问题；技能2.结合线、面垂直的判定定理与性质定理求正方体中截面问题；技能3.猜想法求最值问题：要灵活运用一些特殊图形与几何体的特征，“动中找静”：如正三角形、正六边形、正三棱锥等；技能4.建立函数模型求最值问题：①设元②建立二次函数模型③求最值。

例1 一个正方体接于一个球，过这个球的球心作一平面，则截面图形不可能．．．是（ ）分析 考虑过球心的平面在转动过中，平面在球的接正方体上截得的截面不可能是大圆的接正方形，故选D 。

例2 如图，在透明的塑料制成的长方体ABCD-A 1B 1C 1D 1容器灌进一些水，固定容器底面一边BC 于地面上，再将容器倾斜，随着倾斜程度的不同，有下列四个命题：① 水的部分始终呈棱柱状； ② 水面EFGH 的面积不改变； ③ 棱A 1D 1始终与水面EFGH 平行；④ 当容器倾斜到如图5（2）时，BE·BF 是定值； 其中正确的命题序号是______________分析 当长方体容器绕BC 边转动时，盛水部分的几何体始终满足棱柱定义，故①正确；在转动过程中EH//FG ，但EH 与FG 的距离EF 在变，所以水面EFGH 的面积在改变，故②错误；在转动过程中，始终有BC//FG//A 1D 1，所以A 1D 1//面EFGH ，③正确；当容器转动到水部分呈直三棱柱时如图5（2），因为BC BF BE V ⋅⋅=21水是定值，又BC 是定值，所以BE·BF 是定值，即④正确。

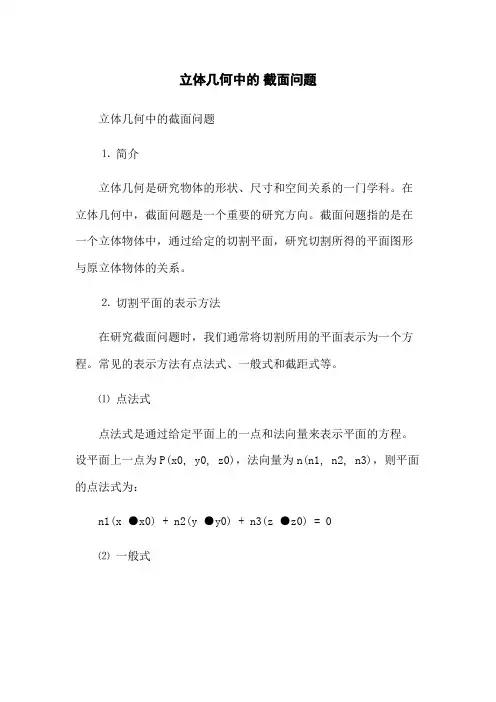

立体几何中的截面问题立体几何中的截面问题⒈简介立体几何是研究物体的形状、尺寸和空间关系的一门学科。

在立体几何中，截面问题是一个重要的研究方向。

截面问题指的是在一个立体物体中，通过给定的切割平面，研究切割所得的平面图形与原立体物体的关系。

⒉切割平面的表示方法在研究截面问题时，我们通常将切割所用的平面表示为一个方程。

常见的表示方法有点法式、一般式和截距式等。

⑴点法式点法式是通过给定平面上的一点和法向量来表示平面的方程。

设平面上一点为P(x0, y0, z0)，法向量为n(n1, n2, n3)，则平面的点法式为：n1(x ●x0) + n2(y ●y0) + n3(z ●z0) = 0⑵一般式一般式将平面的方程表示为一个二次齐次方程，形式为Ax +By + Cz + D = 0。

其中A、B、C是平面的法向量的坐标，D是一个与平面有关的常数。

⑶截距式截距式是通过平面与坐标轴交点的位置来表示平面的方程。

设平面与x轴、y轴、z轴的交点分别为(x0, 0, 0)，(0, y0, 0)，(0, 0, z0)，则平面的截距式为：x/x0 + y/y0 + z/z0 = 1⒊平面与立体物体的相交及分类当给定切割平面后，它可能与立体物体相交于不同的方式。

根据相交情况的不同，我们将平面与立体物体的相交分为以下几类：⑴完全相交当切割平面与立体物体完全相交时，即切割平面穿过了立体物体的内部，并将其分成两个或多个部分。

⑵部分相交当切割平面与立体物体部分相交时，即切割平面与立体物体的边界相交。

⑶不相交当切割平面与立体物体不相交时，即切割平面与立体物体没有交点。

⒋截面图形的性质通过研究切割平面与立体物体的相交情况，可以得到截面图形的一些性质。

⑴形状截面图形的形状与切割平面的位置和方向有关。

在同一个立体物体中，不同位置和方向的切割平面可能得到不同形状的截面图形。

⑵面积截面图形的面积可以通过计算得到。

对于平面图形，常用的计算方法有面积公式和积分法。

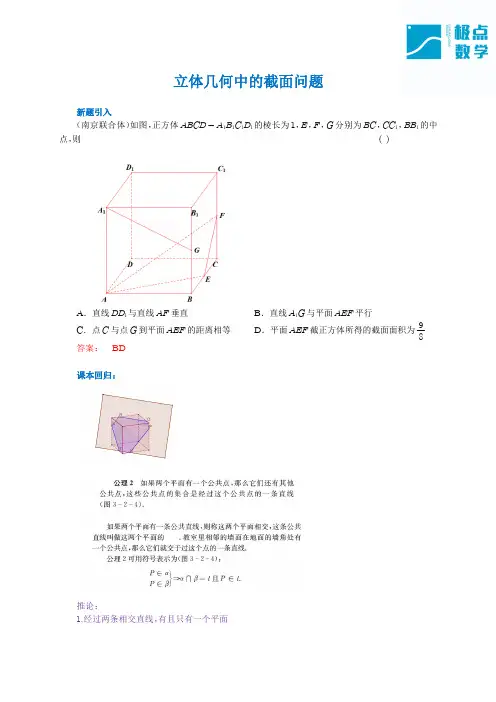

立体几何中的截面问题新题引入（南京联合体）如图，正方体ABCD-A1B1C1D1的棱长为1，E，F，G分别为BC，CC1，BB1的中点，则( )A．直线DD1与直线AF垂直B．直线A1G与平面AEF平行C．点C与点G到平面AEF的距离相等D．平面AEF截正方体所得的截面面积为 98答案：BD课本回归：1.经过两条相交直线，有且只有一个平面2. 经过两条平行直线，有且只有一个平面总结：1.延长交线得交点2.做平行补面截面的做法1.如图正方体ABCD-A1B1C1D1中，E,F,G分别在AB,BC,DD1上，求作过E,F,G三点的截面。

答案：2.P,Q,R三点分别在直四棱柱ABCD-A1B1C1D1的棱CD,DD1和AA1上的点，且QR与AD不平行，求作过这三点的截面。

答案：3.P,Q,R三点分别在直四棱柱ABCD-A1B1C1D1的棱CC1,A1D和AB上，试画出过P,Q,R这三点的截面截面相关的周长及面积问题例题1：棱长为1的正方体ABCD-A 1B 1C 1D 1中，E ,F 分别是AB ,C 1C 的中点，则过D 1,E ,F 三点的截面图形的周长等于答案： 112(25+2 13+9 5)1.（高考真题）已知正方体的棱长为1，每条棱所在直线与平面α所成的角相等，则α截此正方体所得截面面积的最大值为A ． 3 34 B ． 2 33 C ． 3 24 D ． 32【解析】如图，依题意，平面α与棱BA ，BC ，BB 1所在直线所成角都相等，容易得到平面AB 1C 符合题意，进而所有平行于平面AB 1C 的平面均符合题意．由对称性，知过正方体ABCD-A 1B 1C 1D 1中心的平面面积应取最大值，此时截面为正六边形EFGHIJ ．正六边形EFGHIJ 的边长为 22，将该正六边形分成6个边长为 22的正三角形．故其面积为6× 34×( 22)2= 3 34．变式1：已知一平面与一正方体的12条棱的夹角都等于α,则sin α=变式2：在长方体：ABCD-A1B1C1D1中，AB=AD=4,AA1=2,过点A1作平面α与AB,AD分别交M,N两点，若AA1与平面α所成角为45度，则截面面积最小值为：解析：变式 3：已知正四面体 ABCD 的棱长为 26 ，四个顶点都在球心为 O 的球面上，P 为棱 BC的中点，过点 P 作求 O 的截面，则截面面积的最小值为 【解析】当截面与 PO 垂直时面积最小，6π2.如图所示，正方体ABCD-A 1B 1C 1D 1的棱长为2，过BD 1的截面的面积为S ，则S 的最小值为____．答案：2 6。

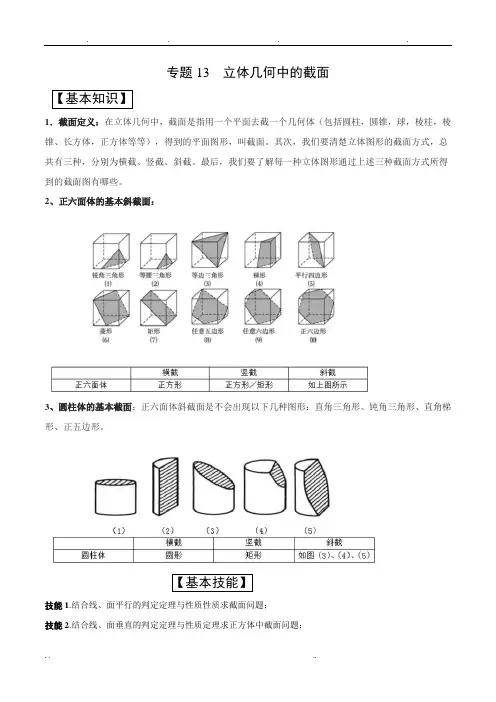

专题13 立体几何中的截面【基本知识】1．截面定义：在立体几何中，截面是指用一个平面去截一个几何体（包括圆柱，圆锥，球，棱柱，棱锥、长方体，正方体等等），得到的平面图形，叫截面。

其次，我们要清楚立体图形的截面方式，总共有三种，分别为横截、竖截、斜截。

最后，我们要了解每一种立体图形通过上述三种截面方式所得到的截面图有哪些。

2、正六面体的基本斜截面：3、圆柱体的基本截面：正六面体斜截面是不会出现以下几种图形：直角三角形、钝角三角形、直角梯形、正五边形。

【基本技能】技能1.结合线、面平行的判定定理与性质性质求截面问题；技能2.结合线、面垂直的判定定理与性质定理求正方体中截面问题；技能3.猜想法求最值问题：要灵活运用一些特殊图形与几何体的特征，“动中找静”：如正三角形、正六边形、正三棱锥等；技能4.建立函数模型求最值问题：①设元②建立二次函数模型③求最值。

例1 一个正方体内接于一个球，过这个球的球心作一平面，则截面图形不可能．．．是（）分析考虑过球心的平面在转动过中，平面在球的内接正方体上截得的截面不可能是大圆的内接正方形，故选D。

例2 如图，在透明的塑料制成的长方体ABCD-A1B1C1D1容器内灌进一些水，固定容器底面一边BC于地面上，再将容器倾斜，随着倾斜程度的不同，有下列四个命题：①水的部分始终呈棱柱状；②水面EFGH的面积不改变；③棱A1D1始终与水面EFGH平行；④当容器倾斜到如图5（2）时，BE·BF是定值；其中正确的命题序号是______________分析当长方体容器绕BC边转动时，盛水部分的几何体始终满足棱柱定义，故①正确；在转动过程中EH//FG，但EH与FG的距离EF在变，所以水面EFGH的面积在改变，故②错误；在转动过程中，始终有BC//FG//A1D1，所以A1D1//面EFGH，③正确；当容器转动到水部分呈直三棱柱时如图5（2），因为BCBFBEV⋅⋅=21水是定值，又BC是定值，所以BE·BF是定值，即④正确。
