高一物理 受力分析课件 平行四边形法则 正交分解法

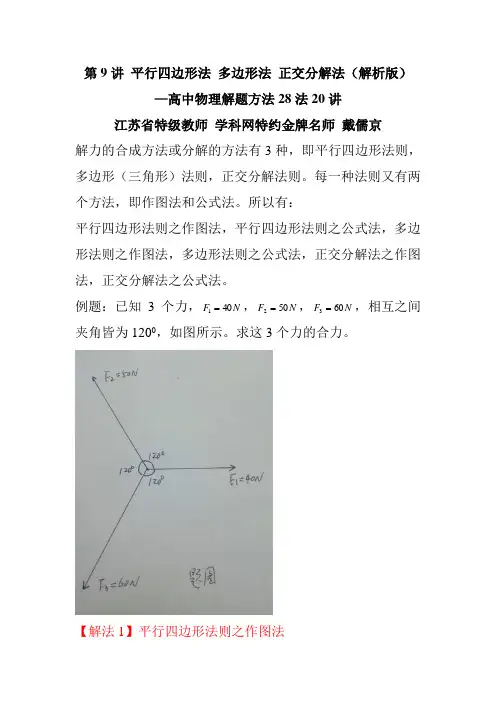

第9讲 平行四边形法 多边形法 正交分解法（解析版）—高中物理解题方法28法20讲江苏省特级教师 学科网特约金牌名师 戴儒京 解力的合成方法或分解的方法有3种，即平行四边形法则， 多边形（三角形）法则，正交分解法则。

每一种法则又有两个方法，即作图法和公式法。

所以有：平行四边形法则之作图法，平行四边形法则之公式法，多边形法则之作图法，多边形法则之公式法，正交分解法之作图法，正交分解法之公式法。

例题：已知3个力，N F 401=，N F 502=，N F 603=，相互之间夹角皆为1200，如图所示。

求这3个力的合力。

【解法1】平行四边形法则之作图法①画出标度，如以cm 1表示10N②以1F 、2F 为邻边，作平行四边形，则12F 为1F 和2F 的合力。

③以12F 、3F 为邻边，作平行四边形，则合F 为1F 、2F 和3F 3个力的合力。

④量出合F 为cm 8.1，则合F 大小为18N ，方向如图所示。

【解法2】平行四边形法则之公式法 ①求1F 和2F 的合力12F ：12F =2110)5.0(504025040120cos 2220212221=-⨯⨯⨯++=++F F F F12F 与2F 的夹角α，3352150********cos 60sin tan 02102=⨯-⨯=-=F F F α，则071=α②求12F 和3F 的合力合F ：合F =)9816.0(6021102602100cos 2231223212-⨯⨯⨯⨯++=++βF F F F =N 4.17302==其中00019171120=+=β，9816.0191cos cos 0-==β【解法3】多边形法则之作图法 ①画出标度，如以cm 1表示10N②从矢量1F 尾端作矢量2F ，从矢量2F 尾端作矢量3F③从矢量1F 首端到矢量3F 尾端作矢量合F ，合F 把1F 、2F 和3F 3个矢量封闭成闭合多边形，则合F 为1F 、2F 和3F 3个力的合力。

第三节力的分解【知识点的认识】1．力的分解（1）力的分解定义：已知一个力求它的分力的过程叫力的分解．（2）力的分解法则：满足平行四边形定则．2．分解力的方法（1）按实际作用效果分解力分解的步骤：①分析力的作用效果②据力的作用效果定分力的方向；（画两个分力的方向）③用平行四边形定则定分力的大小；④据数学知识求分力的大小和方向（2）正交分解法：将一个力（矢量）分解成互相垂直的两个分力（分矢量），即在直角坐标系中将一个力（矢量）沿着两轴方向分解，如果图中F分解成F x和F y，它们之间的关系为：Fx＝F•cosφ，①Fy＝F•sinφ，②F＝，③tanφ＝，④正交分解法是研究矢量常见而有用的方法，应用时要明确两点，①x轴、y轴的方位可以任意选择，不会影响研究的结果，但若方位选择的合理，则解题较为方便：②正交分解后，F x在y轴上无作用效果，F y在x轴上无作用效果，因此F x和F y不能再分解．（3）图解法：根据平行四边形定则，利用邻边及其夹角跟对角线长短的关系分析力的大小变化情况的方法，通常叫作图解法．也可将平行四边形定则简化成三角形定则处理，更简单．图解法具有直观、简便的特点，多用于定性研究，应用图解法时应注意正确判断某个分力方向的变化情况及其空间范围．【知识点的应用及延伸】分解﹣个力的可能情况（1）已知两分力求合力有唯一解，而求一个力的两个分力，如不限制条件有无数组解，如图（a）所示，力F可在不同方向上进行分解．要得到唯一确定的解应附加一些条件：①已知合力和两个分力的方向，可求得两个分力的大小．图（b）所示把已知合力F分解成沿OA、OB方向的两个分力，可从F的矢端作OA、OB 的平行线，画出力的平行四边形得两分力F1、F2．②已知合力和一个分力的大小、方向，可求得另一个分力的大小和方向．如图（c）已知合力F、分力F1，则连接合力F和分力F1的矢端，即可作出力的平行四边形得另一分力F2．③已知合力、一个分力F1的方向与另一分力F2的大小，求F1的大小和F2的方向（无解、有一组解或两组解）．如上图所示，已知力F、α（F1与F的夹角）和F2的大小，这时有四种情况，下面采用图示法和三角形知识进行分析，从力F的端点O作出分力F1的方向，以F的矢端为圆心，用分力F2的大小为半径作圆．a．当F2＜Fsinα时，圆与F1无交点，说明此时无解，如图（a）所示．b．当F2＝Fsinα时，圆与F1相切，此时有一解，如图（b）所示．c．当F≥F2＞Fsinα时，圆与F1有两个交点，此时有两解，如图（c）所示．d．当F2＞F时，圆与F1作用线只有一个交点，此时只有一解，如图（d）所示．（2）在实际问题中，一般根据力的作用效果或处理问题的方便及需要进行分解．【命题方向】（1）第一类常考题型是考查对力的分解的理解：如图所示，拖拉机拉着耙耕地，拉力F与水平方向成α角，若将该力沿水平和竖直方向分解，则它的水平分力为（）A．Fsinα B．Fcosα C．Ftanα D．Fcotα分析：利用力的平行四边形定则将力F分解后，根据几何关系求解．解答：将力F沿水平和竖直方向正交分解，如图根据几何关系，可知F1＝Fcosα故选B．点评：本题关键将力正交分解后，根据几何关系求解．（2）第二类常考题型是结合其他知识点对力的分解应用的考查：如图，用绳AC和BC吊起一个重50N的物体，两绳与竖直方向的夹角分别为30°和45°，求绳AC和BC对物体的拉力．分析：对结点C受力分析，受重力和两个拉力，根据共点力平衡条件并运用正交分解法列方程求解即可．解：对悬点C受力分析，因为C点平衡，所以有F AC cos30°+F BC cos45°＝GF AC sin30°＝F BC sin45°解得：F AC＝50（﹣1）NF BC＝25（﹣）N答：绳AC和BC对物体的拉力为50（﹣1）N和25（﹣）N．点评：本题关键受力分析后运用共点力平衡条件列式求解；注意三力平衡通常用合成法，四力平衡通常用正交分解法．【课堂检测】一．选择题（共12小题）1．如图轻质支架，A、B固定在竖直墙上，C点通过细绳悬挂一重物，则重物对C点的拉力按效果分解正确的是（）A．B．C．D．2．小明想推动家里的衣橱，但使足了力气也推不动，他便想了个妙招，如图所示，用A、B两块木板，搭成一个人字形架，然后往中央一站，衣橱居然被推动了，下列说法中正确的是（）A．A板对衣橱的推力一定小于小明的重力B．人字形架的底角越大，越容易推动衣橱C．人字形架的底角越小，越容易推动衣橱D．A板对衣橱的推力大小与人字形架的底角大小无关3．如图所示，被轻绳系住静止在光滑斜面上的小球．若按力的实际作用效果来分解小球受到的重力G，则G的两个分力的方向分别是图中的（）A．1和4B．3和4C．2和4D．3和24．关于力的分解，下列说法正确的是（）A．一个2N的力可以分解为8N和8N的两个分力B．一个3N的力可以分解为8N和4N的两个分力C．一个7N的力可以分解为5N和1N的两个分力D．一个8N的力可以分解为4N和3N的两个分力5．将一个有确定方向的力F＝10N分解成两个分力，已知一个分力有确定的方向，与F成30°夹角，另一个分力的大小为6N，则在分解时（）A．有无数组解B．有两组解C．有唯一解D．无解6．已知力F的大小为10N，要把它分解成两个力，以下关于两分力大小不可能的是（）A．6N，6N B．3N，4N C．100N，100N D．428N，419N 7．如图所示，物体P静止在倾角为α的斜面上，其所受的重力可分解成平行于斜面的F1和垂直于斜面的F2，则（）A．P受到重力、F1、F2、支持力和摩擦力的作用B．P受到重力、支持力和摩擦力的作用C．当α增大时，F2也随着增大D．当α减小时，F1却逐渐增大8．如图所示，分解一个水平向右的力F，F＝6N，已知一个分力F1＝4N和另一个分力F2与F的夹角为30°，以下说法正确的是（）A．只有唯一解B．一定有两组解C．可能有无数解D．可能有两组解9．下图中按力的作用效果分解正确的是（）A．B．C．D．10．将一个力F分解为两个分力F1和F2时，以下情况中不可能的是（）A．F1与F2的大小都大于FB．F1、F2与F都在同一直线上C．F1与F2的大小都等于FD．F1与F2的大小、方向都于F相同11．分解一个确定大小和方向的力，在下列给出的四种附加条件中，能得到唯一确定解的情况，正确的说法是（）①已知两个分力的方向，求两个分力的大小②已知两个分力的大小，求两个分力的方向③已知一个分力的大小和方向，求另一个分力的大小和方向④已知一个分力的大小和另一个分力的方向，求第一个分力的方向和另一个分力的大小．A．①和②B．①和③C．②和④D．③和④12．如图所示，小球静止时对斜面的压力为N，小球所受的重力G，可根据它产生的作用效果分解成（）A．垂直于斜面的分力和水平方向的分力，且N＝B．垂直于斜面的分力和水平方向的分力，且N＝GcosθC．垂直于斜面的分力和平行于斜面的分力，且N＝D．垂直于斜面的分力和平行于斜面的分力，且N＝Gcosθ二．填空题（共4小题）13．如图所示，斜面的倾角为θ，圆柱体质量为m。

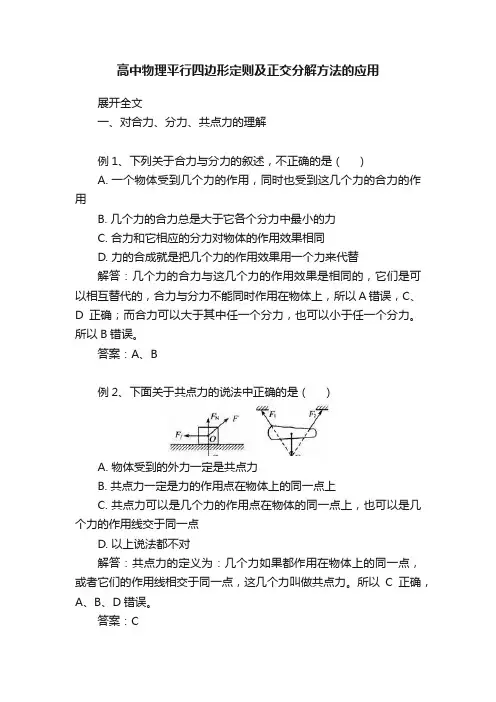

高中物理平行四边形定则及正交分解方法的应用展开全文一、对合力、分力、共点力的理解例1、下列关于合力与分力的叙述，不正确的是（）A. 一个物体受到几个力的作用，同时也受到这几个力的合力的作用B. 几个力的合力总是大于它各个分力中最小的力C. 合力和它相应的分力对物体的作用效果相同D. 力的合成就是把几个力的作用效果用一个力来代替解答：几个力的合力与这几个力的作用效果是相同的，它们是可以相互替代的，合力与分力不能同时作用在物体上，所以A错误，C、D正确；而合力可以大于其中任一个分力，也可以小于任一个分力。

所以B错误。

答案：A、B例2、下面关于共点力的说法中正确的是（）A. 物体受到的外力一定是共点力B. 共点力一定是力的作用点在物体上的同一点上C. 共点力可以是几个力的作用点在物体的同一点上，也可以是几个力的作用线交于同一点D. 以上说法都不对解答：共点力的定义为：几个力如果都作用在物体上的同一点，或者它们的作用线相交于同一点，这几个力叫做共点力。

所以C正确，A、B、D错误。

答案：C二、力的合成与平行四边形定则的理解和应用例1、有两个共点力，F1＝2N，F2＝4N，它们的合力F的大小可能是（）A. 1NB. 5NC. 7ND. 9N分析：本题主要考查二力合成的平行四边形定则及二力合成的范围。

要求知道二力合成时合力范围在两力大小之和与两力大小之差之间，即|F1－F2|＜F＜F1＋F2，这样就可以选出正确的选项。

解答：两个共点力F1＝2N、F2＝4N，当力F1、F2方向相同时，合力最大，且F max＝F1＋F2＝2N＋4N＝6N；当力F1、F2方向相反时，合力最小，且F min＝4N－2N＝2N。

所以这两个力F1、F2的合力范围为［2N，4N］，从上述四个选项中可看出，合力在此范围内的力只有B。

答案：B例2、如图所示，AB为半圆的一条直径，P点为圆周上的一点，在P点作用了三个共点力F1、F2、F3，求它们的合力。
