汽车底盘检修的注意事项汽车底盘作为汽车的重要组成部分,承载着整车的重量,并且承受着路面的冲击和振动。
因此,对于底盘的检修要非常重视,以确保汽车的安全性和行驶稳定性。
下面将详细介绍汽车底盘检修的注意事项,包括步骤和相关细节。
1. 底盘清洁- 首先,要先对底盘进行清洁,以减少检修过程中不必要的污染和干扰。
- 使用高压水枪和适当的清洁剂清洗底盘,特别是底部和悬挂件等区域。
2. 检查底盘悬挂系统- 检查底盘悬挂系统的各个部位,包括弹簧、减震器、悬挂臂等,是否存在损坏或磨损。
- 细致检查悬挂系统的螺栓和螺母,是否松动或缺失,需要进行必要的紧固。
3. 检查底盘传动系统- 检查传动系统的各个部分,包括驱动轴、差速器等,是否存在漏油、裂纹或变形等问题。
- 检查传动系统的联轴器、万向节等部位,是否存在松动或磨损,需要及时更换。
4. 检查刹车系统- 检查刹车系统的各个部分,包括刹车盘、刹车片、刹车油等,是否存在损坏或磨损。
- 检查刹车系统的管路和软管,是否存在泄漏或老化,需要进行必要的修理和更换。
5. 检查转向系统- 检查转向系统的各个部分,包括转向机构、转向连杆等,是否存在松动或磨损。
- 检查转向系统的转向油箱和转向油管,是否存在泄漏或污染,需要进行必要的维修。
6. 检查底盘附件- 检查底盘附件的各个部分,包括水箱、散热器、雨刷器等,是否存在损坏或功能失效。
- 检查电气系统的接线是否正常,灯光和信号是否正常工作,需要进行必要的修理和更换。
7. 检查底盘防护装置- 检查底盘防护装置的各个部分,包括底盘护板、防撞梁等,是否存在磨损或脱落。
- 检查底盘防护装置的螺栓和螺母,是否松动或缺失,需要进行必要的紧固。
8. 更换润滑油和过滤器- 按照汽车制造商的要求,定期更换底盘润滑油和过滤器,以保证底盘的润滑和性能。
总结起来,汽车底盘检修的注意事项包括清洁底盘、检查悬挂系统、传动系统、刹车系统、转向系统、底盘附件和防护装置,以及定期更换润滑油和过滤器。
全面了解汽车底盘系统维修的步骤与方法汽车底盘系统维修是指对汽车底盘系统进行检修、维护和保养的过程。
底盘系统是汽车的重要组成部分,负责承载车身和发动机,同时也与悬挂系统、制动系统等紧密相关。
全面了解汽车底盘系统维修的步骤与方法对于汽车维修人员或车主来说非常重要。
以下是对汽车底盘系统维修的全面介绍。
一、了解底盘系统的工作原理底盘系统由车架、悬挂系统、传动系统、制动系统等多个部件组成,相互协作以确保汽车正常运行。
在进行底盘系统维修之前,了解其工作原理是必要的。
可以通过查阅汽车维修手册或向专业人士请教,了解底盘系统的结构和功能。
二、检查底盘系统的整体状况在底盘系统维修之前,对整个系统进行全面检查非常重要。
主要包括以下几个方面:1. 检查车架:检查车架是否有明显的破损、变形或裂纹,如果有则需要修复或更换。
2. 检查悬挂系统:检查悬挂系统的弹簧、减震器等部件是否正常运作,是否有异常的噪音或漏油现象。
3. 检查传动系统:检查传动系统的离合器、传动轴、万向节等部件是否损坏或磨损,需要及时修复或更换。
4. 检查制动系统:检查制动系统的刹车盘、刹车片、刹车油等部件是否正常,是否需要更换。
三、定位问题及维修方法在整体检查过程中,如果发现底盘系统有异常,需要进行问题定位,并采取相应的维修方法。
常见的底盘系统问题如下:1. 颤动或抖动:可能是轮胎不平衡、悬挂系统故障等导致的,可以通过平衡轮胎或更换悬挂系统部件解决。
2. 悬挂松散:可能是悬挂系统部件连接不牢固或螺栓松动导致的,可以通过检查并紧固连接件解决。
3. 刹车失灵:可能是刹车系统液压传动部件损坏或制动片磨损过度导致的,需要及时维修或更换相关部件。
4. 听到异常噪音:可能是底盘系统内部部件磨损或松动导致的,需要进行更换或修复。
四、维修步骤在进行底盘系统维修时,需要按照以下步骤进行:1. 准备工具和设备:检查并准备好所需的维修工具和设备,例如扳手、千斤顶、维修手册等。
2. 抬升汽车:使用千斤顶将汽车抬升至适当的高度,以便更好地接触到底盘系统。

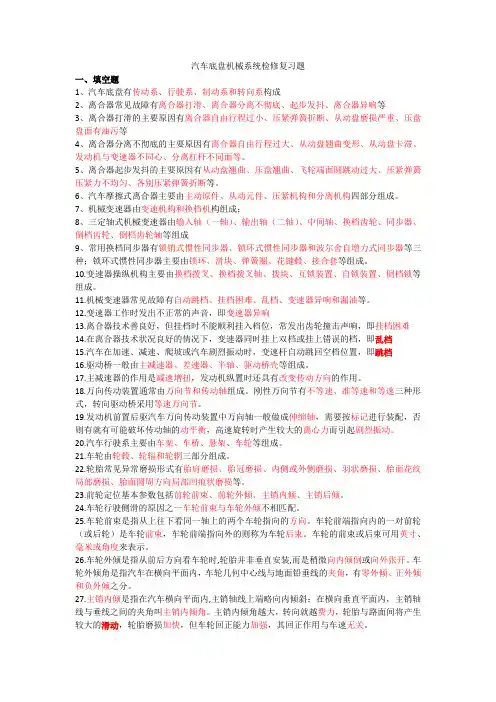

汽车底盘机械系统检修复习题一、填空题1、汽车底盘有传动系、行驶系、制动系和转向系构成2、离合器常见故障有离合器打滑、离合器分离不彻底、起步发抖、离合器异响等3、离合器打滑的主要原因有离合器自由行程过小、压紧弹簧折断、从动盘磨损严重、压盘盘面有油污等4、离合器分离不彻底的主要原因有离合器自由行程过大、从动盘翘曲变形、从动盘卡滞、发动机与变速器不同心、分离杠杆不同面等。
5、离合器起步发抖的主要原因有从动盘翘曲、压盘翘曲、飞轮端面圆跳动过大、压紧弹簧压紧力不均匀、各别压紧弹簧折断等。
6、汽车摩擦式离合器主要由主动原件、从动元件、压紧机构和分离机构四部分组成。
7、机械变速器由变速机构和换档机构组成;8、三定轴式机械变速器由输入轴(一轴)、输出轴(二轴)、中间轴、换档齿轮、同步器、倒档齿轮、倒档齿轮轴等组成9、常用换档同步器有锁销式惯性同步器、锁环式惯性同步器和波尔舍自增力式同步器等三种;锁环式惯性同步器主要由锁环、滑块、弹簧圈、花键毂、接合套等组成。
10.变速器操纵机构主要由换档拨叉、换档拨叉轴、拨块、互锁装置、自锁装置、倒档锁等组成。
11.机械变速器常见故障有自动跳档、挂档困难、乱档、变速器异响和漏油等。
12.变速器工作时发出不正常的声音,即变速器异响13.离合器技术善良好,但挂档时不能顺利挂入档位,常发出齿轮撞击声响,即挂档困难14.在离合器技术状况良好的情况下,变速器同时挂上双档或挂上错误的档,即乱档15.汽车在加速、减速、爬坡或汽车剧烈振动时,变速杆自动跳回空档位置,即跳档16.驱动桥一般由主减速器、差速器、半轴、驱动桥壳等组成。
17.主减速器的作用是减速增扭,发动机纵置时还具有改变传动方向的作用。
18.万向传动装置通常由万向节和传动轴组成。
刚性万向节有不等速、准等速和等速三种形式,转向驱动桥采用等速万向节。
19.发动机前置后驱汽车万向传动装置中万向轴一般做成伸缩轴,需要按标记进行装配,否则有就有可能破坏传动轴的动平衡,高速旋转时产生较大的离心力而引起剧烈振动。
汽车底盘机械系统检修练习题任务1-1 汽车底盘概述XT1.1.1.欲使汽车行驶,驱动力Ft必须大于汽车的行驶阻力ΣF,但不会受到车轮与路面之间附着条件的限制。
( × )XT1.1.2.汽车底盘由传动系、行驶系、转向系和制动系等四大系统组成。
( √ )XT1.1.3.汽车传动系是从发动机到驱动车轮之间所有动力传递装置的总称。
( √ )XT1.1.4.汽车行驶系一般由车架、悬架、车桥和车轮等组成。
( √ )XT1.1.5.汽车转向系的功用是保证汽车能够按照驾驶员选定的方向行驶。
( √ )XT1.1.6.制动系的功用是使汽车减速、停车并能保证可靠驻停。
( √ )XT1.1.7.发动机前置后轮驱动的英文简称为FF。
( × )XT1.1.8.发动机前置前轮驱动的英文简称为FF,这种布置形式在变速器与驱动桥之间省去了万向传动装置,使结构简单紧凑,整车质量小,高速时操纵稳定性好。
( √ )XT1.1.9.发动机后置后轮驱动的英文简称为RR,这种布置形式便于车身内部的布置,减小了室内发动机的噪声,一般用于大型客车。
( √ )XT1.1.10.在汽车技术中,把车轮与路面的相互摩擦以及轮胎花纹与路面凸起部分的抗剪切作用综合在一起,称为附着作用,确保汽车正常行驶的力学条件是ΣF≤Ft≤Fφ。
( √ )任务1-2 常用维修工具及设备的使用XT1.2.1.在拧松螺栓的作业中,应首选开口扳手。
(×)XT1.2.2.紧固或拆卸制动等液压管路时应选用专用工具。
(√)XT1.2.3.装复轮胎螺栓时,可用套筒直接将其紧固。
(×)XT1.2.4.球头分离器是分离锈死球头最直接、最快捷的专用工具。
(√)XT1.2.5.拆气减振弹簧时,必须使用专用工具对弹簧进行压缩。
(√)XT1.2.6.使用举升机支车时举升要稳,降落要慢。
(√)XT1.2.7.待举升车辆驶入后,应将举升机支撑块调整移动对正该车型规定的举升点。

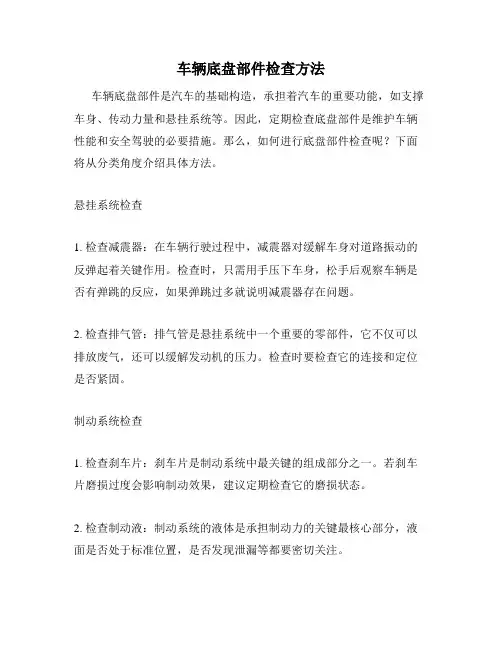

车辆底盘部件检查方法车辆底盘部件是汽车的基础构造,承担着汽车的重要功能,如支撑车身、传动力量和悬挂系统等。
因此,定期检查底盘部件是维护车辆性能和安全驾驶的必要措施。
那么,如何进行底盘部件检查呢?下面将从分类角度介绍具体方法。
悬挂系统检查1. 检查减震器:在车辆行驶过程中,减震器对缓解车身对道路振动的反弹起着关键作用。
检查时,只需用手压下车身,松手后观察车辆是否有弹跳的反应,如果弹跳过多就说明减震器存在问题。
2. 检查排气管:排气管是悬挂系统中一个重要的零部件,它不仅可以排放废气,还可以缓解发动机的压力。
检查时要检查它的连接和定位是否紧固。
制动系统检查1. 检查刹车片:刹车片是制动系统中最关键的组成部分之一。
若刹车片磨损过度会影响制动效果,建议定期检查它的磨损状态。
2. 检查制动液:制动系统的液体是承担制动力的关键最核心部分,液面是否处于标准位置,是否发现泄漏等都要密切关注。
传动系统检查1. 检查变速器:变速器是车辆传动系统中的关键组成部分。
检查变速器是否顺畅,换挡是否顺畅是检查传动系统关键因素。
2. 检查传动轴:在大多数车辆中,传动轴是负责将发动机的动力传递到后轮的关键组件。
检查传动轴是否存在抖动或松动等现象。
底盘机械部件检查1. 检查转向系统:在硬地面行驶时,转向系统是车辆的关键组件之一。
检查转向系统是否牢固、转向操作是否细腻灵活等。
2. 检查底盘骨架:底盘骨架是车辆的基础构造。
检查底盘骨架是否存在变形、损伤或松动的现象,如果存在此现象,可及时修理或更换,以避免事故发生。
以上就是车辆底盘部件检查的分类方法。
通过逐项检查,我们可以发现底盘部件的问题,并及时解决。
这不仅可以提高汽车安全性能,还可以延长车辆使用寿命,增加车辆经济性,减少汽车维修和保养成本。
因此,建议车主合理安排车辆的保养计划,把车辆定期送到专业的汽车维修保养中心进行检修,以确保底盘部件的每一个细节恰到好处的发挥作用,避免事故的发生。
任务工单课程:《汽车底盘系统检修》学习任务:离合器的检修班级组别:组长:日期:小组成员:1、根据图1,判断离合器的动作:1)离合器常态下(填分离或结合)2)踩下踏板后离合器(填分离或结合)3)飞轮旋转,踩下踏板后离合器盖是否有动(填有或无);压盘是否有动(填有或无);离合器片是否有动(填有或无);输出轴是否有动(填有或无)。
图12、说出下图2中每一个部件的名称。
并翻译图3中的英语名称。
3、图4 摩擦片中的弹簧名称是什么?它有什么作用?4、图5 为膜片弹簧离合器的工作原理,请写出a、b、c 图各是离合器的什么工作状态?(安装前位置、分离后位置、安装后位置)图55、查找资料确定下列汽车的离合器操纵机构是绳索式?液压操纵?杆式操纵?东方之子:奥迪A4:两厢飞度:波罗POLO 1.4L:新宝来:金杯小货车:6、膜片弹簧和周布弹簧各自主要用于什么车型上?理由?7、写出图6离合器液压操纵机构中各数字代表部件的名称。
图68、离合器自由行程过大或过小对挂挡困难有影响吗?如何调整自由行程?9、液压式离合器操纵系统中有空气,对挂挡困难有影响吗?如何排除系统中的空气。
10、、离合器打滑是什么引起的?,对挂挡困难有影响吗?11、你认为离合器可能有哪些故障会造成汽车挂档困难?12、简述离合器摩擦片的检测项目。
13、简述离合器踏板自由行程的检查和调整过程。
5S工作:自我评价:任务工单课程:《汽车底盘系统检修》学习任务:手动变速器的检修班级:组别:组长:日期:小组成员:1、简述从整车上拆卸手动变速器总成的步骤?2、手动变速器的功用有?3、说出你所分解的手动变速器属于轴速。
请画出该变速器的传动机构示意图。
4、如图所示为变速器操纵机构的互锁机构,请指出哪个是空档位置,哪个是锁止位置。
5、MT(Manual Transmission)中文名称是AT(Automatic Transmission) 中文名称是CVT(Continuously Variable Transmission) 中文名称是6、手动变速器可分为()轴和()轴式,下图是()轴式变速器,它是()档变速器,它主要用于(a、前置前驱b、后轮驱动)车上。
汽车底盘机械系统检修总结一、引言汽车底盘机械系统是汽车的重要组成部分,它关系到汽车的行驶性能、安全性和舒适性。
底盘机械系统包括传动系统、悬挂系统、转向系统和制动系统等,这些系统的正常运行对于保证汽车的安全性和可靠性至关重要。
本文将对汽车底盘机械系统的检修进行总结。
二、传动系统检修传动系统的主要功能是将发动机的动力传递到车轮,包括离合器、变速器和传动轴等部件。
检修传动系统时,应检查各部件是否有异常磨损、松动或损坏,例如检查离合器片是否磨损均匀,变速器油液是否清洁,传动轴是否有裂纹或松动。
同时,应对传动系统的性能进行测试,例如检查离合器是否正常接合和分离,变速器是否有异响或跳档等问题。
三、悬挂系统检修悬挂系统的主要功能是连接车轮和车身,吸收和缓冲来自路面的冲击,包括减震器、弹簧和导向机构等部件。
检修悬挂系统时,应检查各部件是否有损坏、老化或松动,例如检查减震器是否有漏油或异响,弹簧是否有断裂或变形。
同时,应对悬挂系统的性能进行测试,例如检查车辆在不同路况下的行驶稳定性和舒适性。
四、转向系统检修转向系统的主要功能是控制车辆的行驶方向,包括转向盘、转向器和转向拉杆等部件。
检修转向系统时,应检查各部件是否有异常磨损、松动或损坏,例如检查转向盘是否松动或抖动,转向器是否有异响或卡滞。
同时,应对转向系统的性能进行测试,例如检查转向盘是否操作灵活且无异响。
五、制动系统检修制动系统的主要功能是使车辆减速或停车,包括制动踏板、制动泵、制动器和制动管路等部件。
检修制动系统时,应检查各部件是否有异常磨损、松动或损坏,例如检查制动踏板是否松动或卡滞,制动器是否有异响或热衰减。
同时,应对制动系统的性能进行测试,例如检查制动踏板的行程和制动力是否正常。
六、总结与建议汽车底盘机械系统的检修是保持车辆良好运行状态的重要步骤。
针对不同系统,应定期进行检修,发现并解决潜在的问题。
为了提高检修的准确性和效率,建议车主或驾驶员定期进行车辆检查,并使用专业的汽车维修工具和设备。
