3DMAX 创建和编辑二维图形

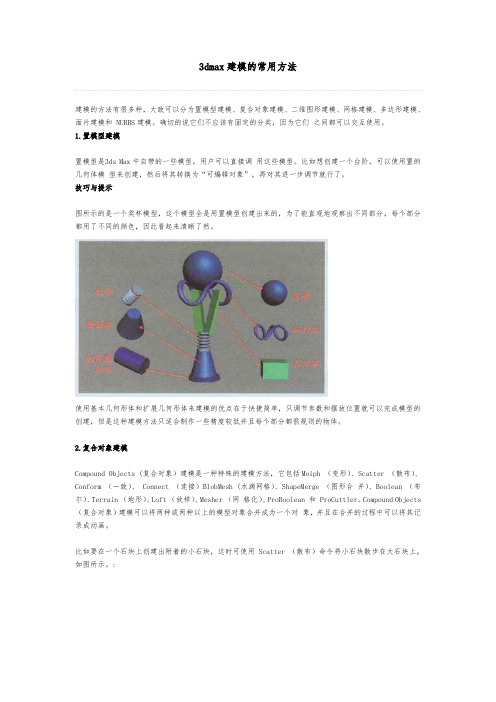

3dmax建模的常用方法建模的方法有很多种，大致可以分为置模型建模、复合对象建模、二维图形建模、网格建模、多边形建模、面片建模和 NURBS建模。

确切的说它们不应该有固定的分类，因为它们之间都可以交互使用。

1.置模型建模置模型是3ds Max中自带的一些模型，用户可以直接调用这些模型。

比如想创建一个台阶，可以使用置的几何体模型来创建，然后将其转换为“可编辑对象”，再对其进一步调节就行了。

技巧与提示图所示的是一个奖杯模型，这个模型全是用置模型创建出来的，为了能直观地观察出不同部分，每个部分都用了不同的颜色，因此看起来清晰了然。

使用基本几何形体和扩展几何形体来建模的优点在于快捷简单，只调节参数和摆放位置就可以完成模型的创建，但是这种建模方法只适合制作一些精度较低并且每个部分都很规则的物体。

2.复合对象建模Compound Objects (复合对象）建模是一种特殊的建模方法，它包括Moiph （变形）、Scatter （散布）、Conform （―致）、 Connect （连接）BlobMesh (水滴网格）、ShapeMerge （图形合并）、Boolean （布尔）、Terrain （地形）、Loft （放样）、Mesher （网格化）、ProBoolean 和 ProCuttler。

Compound Objects （复合对象）建模可以将两种或两种以上的模型对象合并成为一个对象，并且在合并的过程中可以将其记录成动画。

比如要在一个石块上创建出附着的小石块，这时可使用 Scatter （散布）命令将小石块散步在大石块上，如图所示。

:若想要为一个角色创建脸部的表情动画，可以使用Morph （变形）命令来变形脸部的各部分，然后将其设置为关键帧动画，如图所示。

3.二维图形建模5 ]) m! j7 J! [3 M6 Y2 V- }" s1 w在通常情况下，二维物体在三维世界中是不可见的，3ds Max也渲染不出来。

3dmax操作方法3ds Max（常被称为3D Studio Max）是一款用于生成三维图像、动画和渲染的专业软件。

以下是一些常用的操作方法：1. 创建、选择和编辑对象：- 创建对象：点击“创建”工具栏上的按钮，选择要创建的对象（例如盒子、球体等），然后在视图中点击并拖动鼠标以确定对象的大小。

- 选择对象：使用选择工具（键盘快捷键：Q）或在“选择”工具栏上选择合适的选择工具，并点击需要选择的对象。

- 编辑对象：选择对象后，可以使用移动工具（键盘快捷键：W）、旋转工具（键盘快捷键：E）和缩放工具（键盘快捷键：R）来调整对象的位置、旋转和大小。

2. 视图操作：- 平移视图：按住鼠标右键并拖动鼠标。

- 缩放视图：使用滚轮进行缩放，或按住鼠标右键并拖动鼠标。

- 旋转视图：按住鼠标中键并拖动鼠标。

3. 渲染设置：- 打开渲染设置面板：点击主菜单中的“渲染器”→“渲染设置”。

- 选择渲染器：在渲染设置面板中，选择适合您需求的渲染器，如默认的“Default Scanline Renderer”或更高级的“Arnold Renderer”。

- 调整渲染设置：在渲染设置面板中可以设置分辨率、渲染质量、环境光等参数。

4. 动画和关键帧设置：- 创建关键帧：选择要设置关键帧的属性（如对象的位置、旋转等），然后在时间轴中选择合适的时间点，点击“自动关键帧”按钮或右键点击属性并选择“设置关键帧”。

- 调整关键帧：在时间轴中选择关键帧，在视图中移动、旋转或缩放对象，新位置将自动设置为新的关键帧。

5. 导出和渲染：- 导出为静态图像：点击主菜单中的“文件”→“导出”，选择合适的图像格式（如JPEG、PNG等），然后选择导出的路径和文件名。

- 渲染动画：点击主菜单中的“渲染”→“渲染到文件”，在渲染设置面板中设置好渲染器和参数后，选择合适的路径和文件名，然后点击“开始渲染”。

这些是3ds Max的一些基本操作方法，还有很多高级功能可以进一步学习和探索。

3dsmax全套教程入门与精通(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（3dsmax全套教程入门与精通(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为3dsmax全套教程入门与精通(word版可编辑修改)的全部内容。

3ds max全套教程入门与精通第一章、界面的认识 (4)一、3DMAX简介: (4)二、3DMAX窗口的组成 (4)三、保存自定义工具栏 (4)四、装入自定义布局 (5)五、复位视窗布局 (5)六、命令面板简介 (6)七、视图区简介 (6)第二章、物体显示/隐藏、视图控制、动画 (8)一、显示/隐藏对象 (8)二、视图控制区介绍 (8)三、动画控制区介绍 (9)第三章、标准几何体、扩展几何体 (10)一、标准几何体 (10)二、扩展几何体 (11)第四章、物体的移动、旋转、缩放、组使用 (12)一、物体的移动、旋转、缩放 (12)二、物体轴向锁定 (12)三、物体选择锁定/不锁定( ） (12)四、选择物体的方法 (13)五、建立选择集 (14)六、组的使用 (14)七、物体的精确变换 (15)第五章、各种复制、渲染工具、合并 (15)一、菜单命令复制、移动复制、旋转复制、缩放复制 (15)二、镜像复制 (15)三、间距工具复制（阵列工具）（Shift + i) (16)四、阵列复制 (16)五、渲染工具 (16)六、合并 (17)第六章、定义工作界面 (17)6.1设置视图类型 (17)6．2设置视图布局 (18)6．3设置物体的显示方式 (18)6．4设置单位 (18)6．5设置网格 (18)6．6设置捕捉功能 (19)6．7设置快捷键 (19)6．8保存自定义的工作界面 (20)第七章创建基本二维形体 (21)7．1二维形体的基本概念 (21)7．2创建基本二维形体 (22)7．3创建复合二维形体（实际上就是由多个图形和曲线构成的一个二维形体。

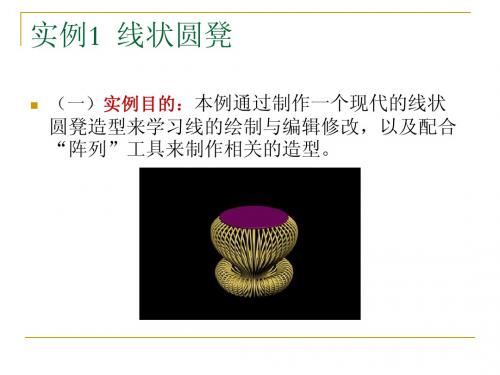

第四讲编辑样条线（Edit Spline）1、只针对二维物体2、1）单击修改面板三角→编辑样条线2）右击二维图形——转换为——可编辑样条线注：区别:右击转换为样条线时原图形的参数无法进行更改;当在修改面板添加时可以进行更改3、附加（Attach）：将多个二维线条合并为一个，便于修改多重附加（Mult Attach）：主要针对于多个物体注：对物体进附加时，物体不能进行关联（实例）复制在绘制二维图形时可将后方的对号取消,也可进行附加注：附加与群组的区别：附加物体属性会改变，群组物体属性不会改变。

4、点：Vertex “1”（1）显示点的个数(显示顶点编号)几何体：（2）断开（Break）:将一个点断开为两个点（3）细化/优化（Refine）：添加点不改变物体的位置及形状,若要更改位置及形状必须使用移动工具进行更改（4）插入（Insert）：在要加点处单击，然后移动鼠标决定形状（5）焊接（weld）：将两点合并为一个点(选中两个点调节参数，单击焊接按钮) (点的个数变少)自动焊接:勾选自动焊接,调节参数,选中焊接的点拖动到另一个点即可(点的个数变少)注:在焊接时所焊接的物体必须为同个的物体,或附加物体（6）连接（connect）：在两点间用直线进行连接(点的个数不变)方法：单击“连接”按钮——指向一点拖动到另一点上，指针发生改变后松开（7）圆角（Fillet）：先选中点——设置圆角数值——单击“圆角”按钮或回车或拖动后三角（8）倒角/切角（Chamfer）例：靠背椅顶视：矩形120*155，在前视图向上复制，编辑样条线（Edit Spline）→将两个图形附加（Attach）→再将顶视图右侧的边删除，→在前视图将垂直的两个边连接（connect）→选中点对点进行圆角→绘制倒角BOX例：楼梯（1）在前视图中做矩形：50×100（2）进入修改面板——线段“2”——删除左、下边线段——退出2级别（3）工具（Tools）——阵列（Array），X：100，Y：-50，数量：10（4）选中线进行分离勾选复制——移动（Move）——X-100 下面画一条移动 Y -50（5）多重附加（合并对象）（6）数字“1”，选中要连接的两点——Connect（7）Ctrl+A——Weld：0.1（原地焊接）——退出1级别（8）修改面板——拉伸（Extrude）(挤出)5、线段：Segment“2”（1）分段：Divide方法：先选中线段，输入要加的点数——单击“分段”按钮注：在拆分直线时为等分，若拆分的为曲线则为非等分。

3dmax 原理3Dmax是一种三维建模和渲染软件。

它基于计算机图形学原理实现了各种三维物体的建模、材质、光照和动画效果的创建和编辑。

本质上，它使用了一种称为光栅图形的表示方法，将三维图形对象转化为由像素组成的二维图像。

在3Dmax中，建模是创建三维物体的过程。

它可以通过多种方式进行，包括基本几何体的组合和变形、参数化建模、多边形建模和NURBS建模等。

建模过程中，可以设置物体的尺寸、形状和细节，以及添加纹理和材质。

光照是3Dmax中一个重要的环节。

光源的位置、类型和属性都会影响场景中物体的外观。

在3Dmax中，可以使用点光源、聚光灯、平行光等不同类型的光源。

还可以设置光源的强度、颜色和阴影等属性，以实现各种照明效果。

材质是物体的外观表现。

在3Dmax中，可以为物体应用各种材质属性，如颜色、纹理、反射、折射和透明度等。

材质可以通过纹理贴图来实现更加逼真的外观效果，还可以使用透明度和折射属性来模拟透明和折射现象。

动画是3Dmax中的另一个关键部分。

通过设置关键帧和路径，可以使物体在场景中移动、旋转和缩放，实现各种动画效果。

此外，还可以为物体添加骨骼系统和动画约束，实现更加复杂的动画效果。

渲染是将建模、光照、材质和动画整合在一起，并输出为最终图像的过程。

3Dmax提供了多种渲染方法，如扫描线渲染、光线追踪和辐射度算法等。

渲染过程中，可以调整渲染参数，改变渲染质量和速度。

总之，3Dmax利用计算机图形学的原理，实现了三维建模、材质、光照和动画的创建和编辑。

通过建模、设置光照、应用材质和创建动画，最终通过渲染生成逼真的三维图像。

3DMAX 第一讲--- 视窗介绍、对象的移动、旋转一、3DMAX简介:3DMAX是由Autodesk公司出品的强大的三维动画设计软件，广泛应用于商业、教育影视娱乐、广告制作、建筑（装饰）设计、多媒体制作等二、3DMAX窗口的组成1、标题栏2、菜单栏3、工具栏4、命令面板5、状态栏7、视图区8、视图控制区9、动画控制区（注1：工具栏按钮右下角有黑三角符号，表示该按钮包括多个工具注2：箭头光标放在工具栏边缘处，光标变为手的形状时，可以移动工具栏）二、恢复初始工具栏布局‘自定义（菜单）→‘还原为启动布局三、保存自定义工具栏布局作用：可设置自己喜爱的主界面风格，便于建模设计‘设置好主界面→‘自定义（菜单）→‘保存自定义UI方案→输入新的界面方案名称→选择保存位置→‘保存（按钮）四、装入自定义工具栏布局‘自定义（菜单）→‘加载自定义UI方案→选择自己保存过的界面方案名称→‘打开（按钮）五、复位视窗布局‘文件（菜单）→‘重置六、命令面板简介包括：1、（创建）：可创建二维、三维、灯光等物体2、（修改）：可更改物体尺寸参数及使物体变形3、（分层）：可更改物体轴心位置4、（显示）：可显示/隐藏物体七、视图区简介1、默认视图窗有4个：①顶视图②前视图③左视图④透视图2、窗口的激活箭头光标在某窗口内单击左键或右键3、窗口的切换方法1：激活某窗口→敲字母方法2：某窗口左上角文字’→‘视窗→‘前面的（或‘左面的等）字母如下：T=Top（顶视图）F=Front(前视图)L=Left(左视图) P=Perspective（透视图）C=Camera(摄像机视图) Shift+$=Spot(聚光灯视图)3、显示/隐藏窗口栅格栏（G）某窗口左上角文字’→‘显示栅格4、物体的显示模式切换某窗口左上角文字’→平滑+ 高光：此方式显示物体较光滑，细腻线框：以线框方式显示物体其它→平滑面+ 高光面平面亮线边边界框5、窗口布局‘自定义→‘视口配置→‘布局（标签）→选择某一布局样式→‘确定八、物体的移动、旋转1、移动：‘（移动按钮）→将光标放在物体的某一个轴上，当轴线变黄色时，按轴的方向拖动鼠标2、旋转：‘（旋转按钮）将光标放在物体的某一个轴上，当轴线变黄色时，上下拖动鼠标九、物体轴向锁定1、智能锁定开关：敲X2、智能锁定：箭头光标放在物体某轴向上，即可锁定该轴。

Top1.Extrude（挤出）将封闭/未封闭的曲线挤出成三维立体/立面的工具2.可编辑样条线“插入”命令，可以在节点处插入线条“优化”命令可以插入节点3.loft（放样）命令这个不是修改器，位于“创建”中的“复合对象”，翻译为“放样”。

可用于构建模型类似于倒角命令。

绘制出路径和样式（比如五角星，圆形等），然后即可构建模型路径参数中，设置某个样式的图形沿着路径所占的百分比然后再次拾取图形，得到Loft子层级中的“图形”中的比较命令，可以用来对物体进行旋转然后拾取图形，可以完成旋转操作（只有两种或以上种类的样式，此功能才可使用）Loft中的缩放和扭曲Loft命令中的“缩放”可用于修改放样后的物体形状（和绘制物体形状然后车削有一定相像）尾部的扁形通过取消xy轴锁定实现的（如下），值得注意的是，一定要先拖拽需要锁定xy 区域的曲线，然后再绘制不锁定xy的地方（对于这里就是最后绘制尾部）。

扭曲不再赘述了。

4.“图形合并”投射（非修改器）“复合图形”中的“图形合并”选中一个三维图形，然后选择“拾取”二维图形。

然后右键“转换成”“可编辑网格”选择“面”，可看到添加“面挤出”，并设置参数得到5.车削车削可以将一个二维图形旋转360转换成立体图形6.路径变形（path deform）这里有两个路径变形，因此这里分开讲（1）路径变形WSM（path deform WSM）该命令可以使物体沿着某个路径分布/移动选择物体，添加修改器“路径变形（WSM——即世界坐标系）”然后拾取路径，并选择“转到路径”（不过不选这个，则物体会照着路径的形状分布，但不一定在直线上）上面之所以每一完全在直线上是因为长方体分段为1，调整之后有（2）路径变形（path deform）新建在长方体上加修改器可以看到与wsm不同的是，这里在物体上新生成了一个和原来路径一样的轨迹，这里的路径变形成为物体路径变形，即这里的路径起点自物体新建的地方。

7. 倒角剖面倒角剖面一般用于制作边缘，如下其步骤是：先画一个平面二维轨迹，然后再在与这个平面垂直的方向绘出需要的轮廓（一般为二维封闭曲线）；选中轨迹，在修改器中选中“倒角剖面”；在倒角剖面中选择“拾取剖面”，之后点击所涉及的剖面轮廓即可。
