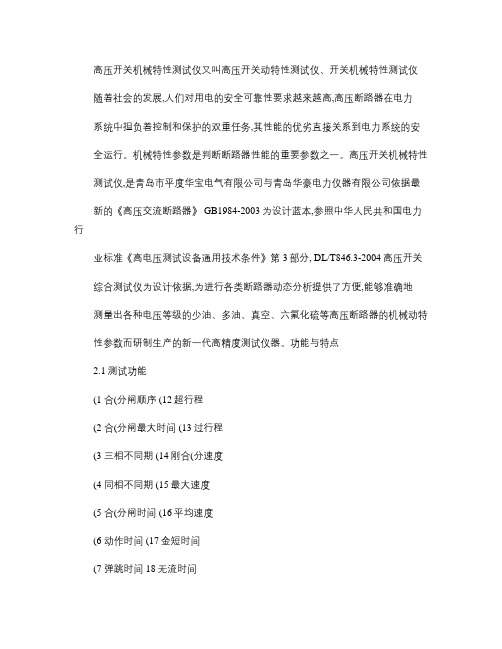

高压开关机械特性测试仪又叫高压开关动特性测试仪、开关机械特性测试仪随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
高压开关机械特性测试仪,是青岛市平度华宝电气有限公司与青岛华豪电力仪器有限公司依据最新的《高压交流断路器》 GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第 3部分, DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数而研制生产的新一代高精度测试仪器。
功能与特点2.1测试功能(1 合(分闸顺序 (12超行程(2 合(分闸最大时间 (13过行程(3 三相不同期 (14刚合(分速度(4 同相不同期 (15最大速度(5 合(分闸时间 (16平均速度(6 动作时间 (17金短时间(7 弹跳时间 18无流时间(8 弹跳次数 (19电流波形曲线 (动态(9 弹跳幅度 (20 时间行程速度动态曲线 (ms (10行程 (21 时间速度行程动态曲线 (mm (11开距单位均为 : 时间 ms 速度 m/s 距离 mm2.2特点(1可做电动操作和手动操作 ;(2适应 500KV 电压等级以内各种高压断路器的机械动特性测试;(3可实测行程和自定义行程;(4能够实现断路器的单合、单分、合分、重合 , 重分操作;(5接线方便,操作简单,操作时只需一次合(分动作便可得到合(分全部数据,可选择保存 50组数据,提供后期查询和上传电脑永久保存 , 也可现场调阅打印所有数据及运动曲线图;(6采用汉字提示以人机对话的方式操作;(7数据准确,抗干扰性强,体积小,重量轻,美观大方;(8机内配有时钟电路,可显示当前年、月、日、时、分、秒,即使断电, 也能自动保存设置数据及测试数据;(9机内带有延时保护功能,断路器动作后能自动切断动作电源,很好的保护了断路器设备和高压开关测试仪;(10仪器内置直流电源 , 可选择范围 :30-230V/10A,不存在常规整流电源输出瞬间的电压跌落 , 用以试验开关动作电压非常精确 .(11能动态地为您分析出断路器每 1ms 时间内的、行程、速度之间的关系;。
开关特性测试仪开关特性测试仪一、产品介绍1.1概述开关特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。
它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
1.2主要测试项目及功能1、12个断口的固有分、合闸时间；2、重合闸时间；3、分、合闸最大不同期性；4、刚分、刚合速度；5、弹跳时间及幅度；6、开关开距及开关超行程（真空开关预置开关行程）；7、分、合闸平均速度；8）显示、打印速度—距离曲线1.3 主要技术指标1、时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：< 1000mm分辨率：1mm3、测量误差时间测量误差：±1%行程测量误差：±1%.4、速度测量范围：0—20m/s5、内置电源输出电压：20V—230V 误差：1%6、工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤60w使用环境温度：0~40︒C使用环境湿度：≤90%体积：400⨯350⨯200mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。
平均速度：开距除以时间等于平均速度。
开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。
开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速度时得到此数据）。
总行程：开关开距+开关超行程。
二、面板介绍2.1 面板布置图2.2时间测试端口面板左上角插座为时间测试端口。
将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪器A相B相C相。
接线如上右图。
SDKG-151型高压开关机械特性测试仪使用说明书中国江苏扬州苏电电气有限公司地址:江苏省宝应县城南工业园区兴园一路邮编:225800电话**************/88305855传真**************网址: E-mail:***************免费咨询热线：400-058-8018一、概述SDKG-151型开关特性测试仪，是一种全新设计的检测高压断路机械动特性的专用仪器。
该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。
该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。
在仪器的设计上，只需一次合（分）动作即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录所测量的全部数据、波形、特性曲线便于分析保存。
二、仪器功能与特点1、测试功能⑴三相不同期ms⑵同相不同期同时测三相六个断口ms⑶动触头行程同时测六个断口mm⑷动触头超行程同时测六个断口mm⑸合（分）闸时间同时测一至六个断口ms⑹合（分）闸弹跳时间同时测一至六个断口ms⑺刚合（分）闸速度测一个断口（传感器安装口）m/s⑻合（分）闸最大速度测一个断口（传感器安装口）m/s⑼合（分）闸平均速度测一个断口（传感器安装口）m/s2、仪器主要性能及特点⑴仪器采用了最先进的传感器，精确、可靠、安装方便、适应面广。
⑵对开关操动电压范围大，DC60V~220V均可操作。
⑶能自动判别并显示开关操作中的错误指令和不成功操作。
⑷测试方法灵活。
无论是合闸操作、分闸操作，一次操作就能获得相应操作的测量数据。
⑸测量数据可窗口显示，也可以打印输出。
打印机还能提供六个断口的电流波形和一个断口动触头的时间-----行程的速度波形图。
⑹在测量（带主付触头的高压开关）主付触头配合时间时，付触头电阻值在200Ω~2KΩ范围内均可测试。
高压开关动作特性测试仪仪器介绍高压开关动作特性测试仪是专门用于测试高压开关的动作时间、速度和稳定性的设备。
该仪器可用于测试气体绝缘金属封闭开关、油浸式开关、SF6开关等高压开关的动作特性。
其主要测试原理是通过将高压开关接入测试仪器电路中，然后外加电压，触发开关的动作启动，记录开关的动作时间、速度和稳定性等参数，并将测试结果进行数据分析和评价。
该仪器具有结构紧凑、操作简便、测试精度高等特点，是高压开关制造行业不可或缺的测试工具之一。
测试原理高压开关动作特性测试仪的测试原理是利用高压开关受弹簧力、电磁力和气压力等力学和物理原理工作的特性，通过外接电路给高压开关提供激励电压，从而实现触发开关动作启动。
在开关动作过程中，测试仪器会通过机械和电子传感器等装置，记录开关的位置信号、时间信号和速度信号等参数，然后将这些参数传输到计算机上进行分析和处理，得出开关的动作时间、速度和稳定性等测试结果。
测试结果可以显示在计算机屏幕上，并可根据需要进行保存、打印和复制等操作。
测试操作步骤高压开关动作特性测试仪的测试操作主要包括以下步骤：1.准备测试仪器，将高压开关连接到测试仪器的电路上，开启仪器电源；2.设置测试参数，包括测试电压、测试时间、测试速度等，并确认参数设置无误；3.启动测试仪器，触发高压开关的动作启动，同时测试仪器开始记录开关的动作参数；4.测试完成后，将测试结果传输到计算机上，进行数据分析和评价；5.根据测试结果分析，对高压开关的动作性能进行评估和修改。
测试注意事项高压开关动作特性测试仪是一种高精度测试仪器，测试时需要注意以下方面：1.测试仪器应处于稳定的环境和电源状态下，以保证测试结果的准确性；2.测试前应对测试仪器进行预热和校准，以保证仪器的性能稳定和精度；3.测试时应避免操作人员触摸测试仪器和高压开关，防止触电事故的发生；4.测试后应对测试结果进行存档和备份，以备后续分析和参考。
总结高压开关动作特性测试仪是一种非常有用的测试工具，它可以对高压开关的动作特性进行全面、精确的测试和分析。
高压开关测试仪是做什么用的一、概述高压开关测试仪是一种专用测试仪器，主要用于对高压开关进行精细化测试和检测，以保障其在各种环境下正常运转和安全可靠地工作。
高压开关测试仪可用于检测高压开关的通断电性能、接触电阻、波形及时间等参数。
二、测试原理高压开关测试仪利用高压切断电路、高强度电流、高频电磁等原理，对高压开关进行检测。
其中，高压切断电路是指测试仪通过固定电容和阻抗，将输入的高压稳定放电，从而形成可靠的高压信号，然后通过高压放电断开待测开关，从而测量开关断开时的额定电压等参数。
高强度电流则是指通过测试仪内置的对应电路，将高电压信号转换成高强度电流，用以测试接触电阻。
同时，高频电磁则是指测试仪通过电磁感应原理，测量开关关断时的时间和波形等参数。
三、特点1.高可靠性高压开关测试仪采用高品质的电路和部件，能够准确地测试高压开关的各种参数，从而确保测试结果的可靠性和准确性。
2.高灵敏度高压开关测试仪采用高度灵敏的电路设计，可测量微小的电感、电容以及电阻等参数，并对故障做出响应。
3.高精度高压开关测试仪在测试过程中，对参数进行多次检测和校准，从而保证测试结果的高精度和准确性。
4.高效性高压开关测试仪具有一定的自动化功能，测试过程中能够自动完成各项测试工作，提高测试效率和准确性，同时减少了人为因素的干扰。
5.安全性高压开关测试仪在测试过程中能够确保操作人员和设备的安全，防止高压信号突然放电而对操作人员造成威胁。
四、应用领域高压开关测试仪广泛应用于电力系统、电气设备生产厂家、汽车制造商、航空、军工等领域，主要用于对高压开关、高压绝缘子、高压电器等进行测试和检测。
其中，电力系统中的断路器、负荷开关和变压器等电器设备，必须经过高压开关测试仪的严格检测和认证，才能够投入正常工作。
五、总结高压开关测试仪是一种非常重要的测试仪器，可以对高压开关的各项参数进行精细化测试，为各个领域中电气设备的生产和运行提供可靠的保障。
随着科技的不断进步，高压开关测试仪的测试精度和安全性将进一步提升，使其更加适应各种环境和应用场景。
高压开关柜动态特性测试仪试验时间要求高压开关柜动态特性测试仪试验时间要求高压开关动态特性测试仪（断路器分析仪）接下来为大家分享真空断路器的必要测量。
广泛用于断路器定时测试，CB定时测试，SF6开关设备的开关特性测试，GIS组合电气，真空开关，油开关和柱开关，触点等。
具体测试要求和次数如下：1.测量时间：不小于断路器合闸时间，分辨率为0.01ms;2.时间测量误差：200ms±以内0.1ms，200ms以上±2%;3.同步时间测量误差：测试仪的同步时间不大于±0.1ms;4.测量断路器的合闸和开路时间时，应设置合闸电源与开路电源的触发时间差：开仓和收盘时间 S1 = 收盘时间 + 无当前间隙时间收盘时间收盘时间S2 = 收盘时间 + 黄金短开仓时间其中，开门时间和关门时间是预先测量的。
高压开关厂家提供无电流间隙和金属短路时间，设置时间应略小于规定值（若无电流间隙时间的标准为300ms，可设置）约280ms;如果金属短路时间为60毫秒，则可以设置为50毫秒左右）。
高压开关动态特性测试仪测试数据分析与处理1.测试结果应与断路器手册中给出的值进行比较，并应符合制造商的要求;2.如果测试项目中有不符合厂家要求的测试数据，首先检查接线情况、参数设置、仪器条件是否符合测试要求;3.当开启时间不符合规范要求时，可能的原因有：一是开启电磁铁顶杆和开启开关的位置不合适;二是厌倦了开春;三是开启距离或超程不符合要求。
根据制造商的技术要求，调整开动电磁铁，启闭弹簧和机构连杆;4.当关闭时间不符合规范要求时，可能的原因有：一是单次开闭时间不符合规范要求;其次，断路器操作机构具有跳闸性能。
综合分析以上原因，根据厂家的技术要求调整单次启闭时间或调整放行时间;5.当不同时期的数值不符合规范要求时，可能的原因有：一是三相开口距离不一致;其次，分裂机构的电磁铁作用时间不一致。
以上原因应综合分析，开动电磁铁、启闭弹簧、机构连杆应根据厂家的技术要求进行调整。
KDGC高压开关动特性测试仪使用说明书武汉科迪电气设备有限公司目录KDGC系列智能高压开关动特性测试仪使用说明 (2)一、特点及主要功能 (2)二、技术指标 (2)三、术语定义 (3)四、仪器界面介绍 (4)五、断口接线说明 (6)六、速度传感器的安装说明 (7)七、分（合）闸输出接线及外同步接线说明 (8)八、速度定义说明 (9)九、注意事项 (11)十、仪器的成套性 (11)KDGC智能高压开关动特性测试仪使用说明一、特点及主要功能1. 大屏幕高亮液晶图文显示、户外或室内显示清晰、高速热敏打印机；2. 超大存储容量，支持外挂U盘，数据存储更方便；首创实现了每台被测开关的全汉字命名，大大方便了数据管理和查阅，机内实时时钟，便于存档保存试验日期、时间；3. 配套上层设备管理软件，具备设备及历史数据管理、波形分析、查询、比较、列表、报告打印等功能。
4. USB接口支持数据的导入、导出；对话界面操作, 用户方便掌握试验方法和仪器的使用；5. 集成操作电源，无须现场二次电源，现场使用更加方便快捷；6. 具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；7. 采用国外进口传感器，配备角度旋转、万能、滑动传感器，适用于国内外所有SF6、真空、少油高压开关的机械特性测试，测量准确，测试精度高；8. 设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；9. 内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全,仪器并能稳定、准确测试；10.独创全自动低电压试验，支持开关操作机构的低电压试验和重合闸试验；11.适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量；12.同时测量6路断口的固有分、合闸时间及同期性。
二、技术指标1. 测试项目1.1 时间：完成各类开关固有分、合闸时间、相间同期、相内同期和所有断口同期；1.2 重合闸：一次性测量金属短接时间（合—分）、无电流间隔时间（分—合）及（分—合—分、合—分—合）；1.3 低电压：仪器自带DC30-250V/20A(短时)数字调节操作电源,自动完成开关低电压试验并记录电压值；1.4 弹跳：分闸弹跳时间、合闸弹跳时间、弹跳次数、弹跳波形图；1.5 速度：刚分、刚合速度、最大速度、平均速度,并绘制“行程—时间（S-t）”曲线;配备三种传感器，几乎含盖所有开关的速度测试；1.6 行程：开距、超程、过冲时间、过冲行程、反弹时间、反弹幅度；1.7 电流：分、合闸线圈电流，20A量程；1.8 数据管理：大容量数据管理硬盘、高速运算处理器、超大高亮液晶显示、对话操作方式。
JC-2008GKC高压开关机械特性综合测试仪JC-2008GKC是在JC-2006GKC的基础上以最新《中华人民共和国电力行业标准》DL/T846.3—2004为依据研制的新一代高压开关综合测试仪，它从内核到外观都体现了先进科技及专业设计，是目前高压开关机械特性综合测试与分析的专业级产品。
适用于各种电压等级、各类型高压断路器机械特性的综合测试与分析。
主要技术参数:●工作电源：AC220V±10%，50HZ●记录方式：前换纸高速热敏打印机●测量通道：时间12路、行程2路（线性通道和数字通道自动识别）●内置操作电源：DC20V∽270V可调/15A(最大可致20A)，分辨率：1V电压调节方式：手动或全自动电调●外接操作电源：0~250V（交直流自动识别），开断能力20A●触发方式：线圈电流或任一模拟/数字输入通道●速度自定义功能：在行程曲线上任意定义速度计算起点●显示：320×240大屏幕液晶可在强太阳光下清晰显示所有测试数据、各种曲线及实时时钟●存储：机内60组数据及图形实时存储或U盘海量存储●抗干扰能力：独有抗干扰技术，使机器在500KV及以下强电场环境轻松工作●更专业的测试方法：采用日本原装进高精度数字旋转传感器及瑞士原装进口高精度线性直线位移传感器，配一个万能支架即可轻松测试所有类型的开关，无需另外配置安装支架。
安装简单，测试精度高、测量过程全自动●一键飞梭旋转鼠标配快捷键操作，操作更简捷●内置直流操作电源具有过载、过流、过热及短路保护并自恢复功能，即使接错线也不会对仪器自身或电力设备造成损坏，性能相当优越。
●能自动识别并显示所测开关当前状态，能自动检测并显示机内故障●专用的动特性分析软件，数据管理更为科学●高档无缝铝合金防静电机壳、外附抗震机箱设计，体积轻巧，美观大方，坚固耐用，非常适合野外作业。
主要测试功能：●时间：合/分闸时间（主触头/带合闸电阻触头）、三相不同期、同相不同期、弹跳时间及次数、辅助开关的切换与主断口的配合时间●速度：平均速度、刚分/合速度、最大速度及行程曲线上任意定义段的平均速度●位移：行程、开距、超程、过冲行程●重合闸：弹跳时间、金属短接时间、无电流间隔时间、任意整定重合闸间隔时间值●动作电压：任意整定动作电压值或全自动低电压试验●其它：开关动作一次即可得到各输入信号（时间、速度、行程、弹跳次数）的综合波形、断路器合/分闸线圈电流的峰值、脉冲宽度等。
GDKC-15A高压开关综合特性测试仪产品操作手册尊敬的用户：感谢您购买本公司GDKC-15A高压开关综合特性测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作。
●使用仪器前请首先将仪器可靠接地，以确保人身及仪器安全。
●使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。
●仪器在工作时内部有220V直流电流输出，请注意安全。
●在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。
●各断口线连接必须良好，以免因开关振动影响测试数据。
●仪器内部有220V电压，请不要打开机壳。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (5)二、仪器特点 (5)三、主要技术参数 (6)四、术语定义 (9)五、仪器面板介绍 (10)六、断口线、合分闸控制、传感器安装方式 (12)七、菜单说明 (18)八、使用仪器测试的部分图形及文本数据如下 (24)九、测试现场常见技术问题及处理办法 (25)十、日常保养 (29)十一、生命周期 (29)GDKC-15A高压开关综合特性测试仪一、概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
二、仪器特点1、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。
8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，使用方便快捷。
可提供DC10～260V可调电源，电流20A。
任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、全自动电机储能、电机功率测量功能。
12、内部抗干扰电路可满足800KV变电站内可靠使用。
三、主要技术参数1、时间测量：◆12路固有分闸（合闸）时间◆分闸（合闸）相内不同期◆分闸（合闸）相间不同期◆合闸（分闸）弹跳时间（弹跳次数）◆测试范围：0.01ms～20s，分辨率：0.01ms,◆测试范围：20s～200s，分辨率：0.1ms,◆在200ms以内准确率：(0.1%t±0.1)ms2、合闸电阻测量：◆3/6路固有分闸（合闸）时间◆分闸（合闸）相内不同期◆分闸（合闸）相间不同期◆合闸电阻投入时间、电阻值3、测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字4、双端接地开关测量：◆3路固有分闸（合闸）时间◆分闸（合闸）相内不同期◆合闸（分闸）弹跳时间及波形5、重合闸测量：合分、分合、分合分6、速度测量：◆刚分（刚合）速度◆指定时间段（行程段或角度段）平均速度7、测速范围：◆1mm传感器0.01～25.00m/s，◆0.1mm传感器0.001～20.0m/s◆0.5°角度传感器1周波/ 0.5°8、行程测量：◆动触头行程（行程）◆接触行程（开距）◆超程9、行程传感器：◆直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm◆加速度传感器测量范围：0-600mm，分辨率：0.1mm◆360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm◆直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm （选配）◆直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm （选配）◆直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm （选配）◆激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）10、线圈电流测量范围：◆0～40A,最小分辨率：0.01A。
11、仪器电源：◆AC/DC 220V ± 10%；50Hz ± 2%12、内触发电源：◆输出DC10～260V连续可调◆输出电流：220V电压以下≤ 20A（短时），110V电压以下≤ 30A （短时）13、外触发：◆触发电压AC/DC10V～300V，电流：≤ 120A(短时)14、隔离开关测量范围：◆电压输出：DC10～260V（可调）；◆电源输出时间：0.01-20秒（可设置）；◆断口信号最大采集时间为200秒；◆可测断口合、分闸时间、三相不同期、弹跳时间及次数15、主机体积：380×280×170mm16、使用环境：-20℃~+50℃17、相对湿度：≤90%四、术语定义1、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。
2、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。
3、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。
4、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
5、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
6、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
7、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。
8、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。
9、分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。
10、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。
五、仪器面板介绍⏹金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不同期、弹跳时间、弹跳次数等参数。
⏹内触发：是指仪器输出DC20～260V可调直流电源，默认为DC220V，进行分、合闸操作。
⏹外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。
主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如老式的少油断路器、单线圈的永磁断路器等。
⏹合闸电阻测试端口：测量带合闸电阻触头断路器专用。
⏹接地柱：现场做实验时，请先接好接地线。
⏹速度传感器接口：连接直线传感器和旋转传感器以及万能传感器的接口。
⏹打印机：现场打印所测量数据。
⏹液晶显示屏：参数设置、测量、数据等显示。
⏹双端接地接口：测量两端接地断路器测量接口。
六、断口线、合分闸控制、传感器安装方式1、断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。
下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。
（注：三断口，六断口断路器共一个公共地GND）NDD2GN2DN1G1GDNG1GNDDN2G双端接地测量法接线方式示意图：合闸电阻断口接线示意图：2、内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器分+、合+、负输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。
接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突，损坏仪器。
高压开关控制屏内触发控制接线示意图下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。
3、外触发接线（用于交流开关或永磁开关）使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。
测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。
用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。
即可采集到数据。
用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。
4、手动触发方式不需要接控制线。
在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。
5、速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。
根据所测开关的类型油、真空、SF6，选择相应的传感器安装。
0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。
