磁控溅射仪的缺点调研2

磁控溅射技术在薄膜材料制备中的应用薄膜材料制备技术在现代制造业中具有广泛的应用。

它可以用于生产电子器件、光学器件、功能材料等，具有体积小、重量轻、性能高、成本低等优势。

在薄膜材料制备中，磁控溅射技术被广泛应用，以制备高质量、高附着力、均一性好的薄膜材料。

磁控溅射技术简介磁控溅射技术是一种将固体材料制成薄膜的方法。

它的工作原理是通过电极将气体注入到真空腔中，然后在磁场的作用下将材料加热到极高温度，并将其溅射到沉积基底上形成薄膜。

磁控溅射技术的主要装置包括真空室、电极、磁铁和沉积基底。

真空室是磁控溅射过程中最重要的部分，它是一个密闭的容器，可以将外部大气压力降低到非常低的水平。

电极用来提供粒子的电荷，以及向真空室中注入气体。

磁铁则用来控制离子的运动方向，使其沉积到沉积基底上形成薄膜。

磁控溅射技术的优缺点磁控溅射技术具有许多优点。

首先，它可以制备高质量、高附着力、均一性好的薄膜材料。

其次，制备过程中不会产生聚合物或高分子物，因此对环境没有污染。

再次，磁控溅射技术可以用于制备各种材料，包括金属、非金属及其合金。

最后，它可以控制薄膜厚度，制备厚度从纳米到微米级别的薄膜。

然而，磁控溅射技术也有一些缺点。

首先，它的制备效率比较低，因为其制备速度较慢。

其次，制备过程中需要高压气体，因此成本相对较高。

再次，磁控溅射过程中需要严格控制真空度，因此具有较高的技术门槛。

磁控溅射技术在薄膜材料制备中被广泛应用。

其中最重要的应用就是生产光学膜和电子器件。

在光学膜的制备过程中，磁控溅射技术被用来生产非常均匀、透明度好的多层光学膜。

这些薄膜可以用来制造太阳能电池板、平面显示器、灯具等产品，具有较好的光学性能。

在电子器件制备过程中，磁控溅射技术被用来生产透明电极、导电膜等材料。

这些薄膜在晶体管、场效应管、LED等器件中得到了广泛应用，提高了器件的性能。

此外，磁控溅射技术还可以生产用于陶瓷、橡胶、塑料等领域的高性能薄膜。

这些膜具有附着力好、耐磨性强、抗腐蚀性能好等特点，可以用于提高产品的性能和寿命。

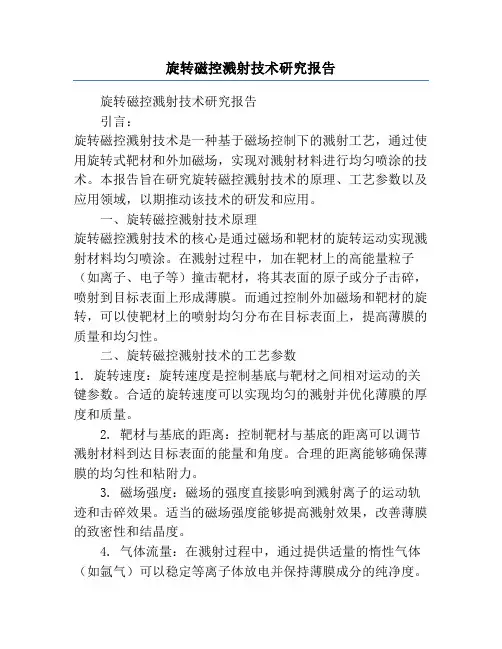

旋转磁控溅射技术研究报告旋转磁控溅射技术研究报告引言：旋转磁控溅射技术是一种基于磁场控制下的溅射工艺，通过使用旋转式靶材和外加磁场，实现对溅射材料进行均匀喷涂的技术。

本报告旨在研究旋转磁控溅射技术的原理、工艺参数以及应用领域，以期推动该技术的研发和应用。

一、旋转磁控溅射技术原理旋转磁控溅射技术的核心是通过磁场和靶材的旋转运动实现溅射材料均匀喷涂。

在溅射过程中，加在靶材上的高能量粒子（如离子、电子等）撞击靶材，将其表面的原子或分子击碎，喷射到目标表面上形成薄膜。

而通过控制外加磁场和靶材的旋转，可以使靶材上的喷射均匀分布在目标表面上，提高薄膜的质量和均匀性。

二、旋转磁控溅射技术的工艺参数1. 旋转速度：旋转速度是控制基底与靶材之间相对运动的关键参数。

合适的旋转速度可以实现均匀的溅射并优化薄膜的厚度和质量。

2. 靶材与基底的距离：控制靶材与基底的距离可以调节溅射材料到达目标表面的能量和角度。

合理的距离能够确保薄膜的均匀性和粘附力。

3. 磁场强度：磁场的强度直接影响到溅射离子的运动轨迹和击碎效果。

适当的磁场强度能够提高溅射效果，改善薄膜的致密性和结晶度。

4. 气体流量：在溅射过程中，通过提供适量的惰性气体（如氩气）可以稳定等离子体放电并保持薄膜成分的纯净度。

三、旋转磁控溅射技术的应用领域1. 太阳能电池薄膜：旋转磁控溅射技术可以用于制备各种太阳能电池的功能薄膜。

通过调节工艺参数，可以制备具有优异光电转换性能和稳定性的太阳能电池。

2. 导电薄膜：旋转磁控溅射技术可以用于制备导电薄膜，如透明导电膜、传感器电极等。

这些薄膜具有良好的导电性和光透过性，广泛应用于光电子器件和触摸屏等领域。

3. 防腐蚀涂层：利用旋转磁控溅射技术制备的防腐蚀涂层可以在金属表面形成坚硬、致密的保护层，有效延长金属材料的使用寿命。

4. 功能薄膜：旋转磁控溅射技术还可制备具有特殊功能的薄膜，如光学薄膜、防反射膜、硬质涂层等。

这些薄膜在光电子、光学和航空航天等领域有着广泛的应用。

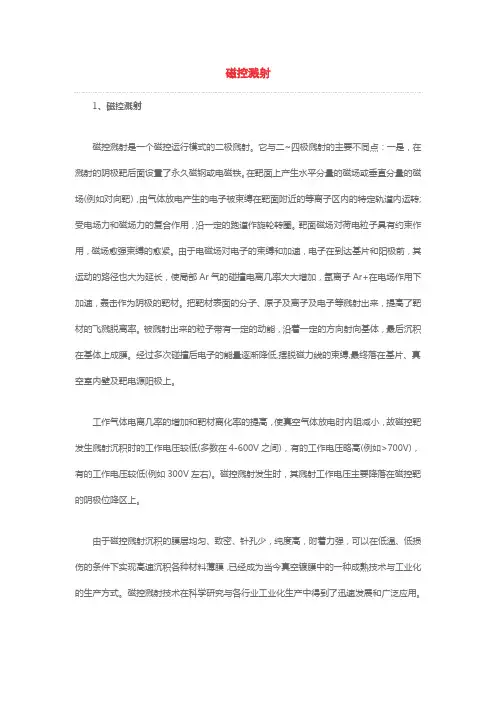

磁控溅射1、磁控溅射磁控溅射是一个磁控运行模式的二极溅射。

它与二~四极溅射的主要不同点：一是，在溅射的阴极靶后面设置了永久磁钢或电磁铁。

在靶面上产生水平分量的磁场或垂直分量的磁场(例如对向靶)，由气体放电产生的电子被束缚在靶面附近的等离子区内的特定轨道内运转;受电场力和磁场力的复合作用，沿一定的跑道作旋轮转圈。

靶面磁场对荷电粒子具有约束作用，磁场愈强束缚的愈紧。

由于电磁场对电子的束缚和加速，电子在到达基片和阳极前，其运动的路径也大为延长，使局部Ar气的碰撞电离几率大大增加，氩离子Ar+在电场作用下加速，轰击作为阴极的靶材。

把靶材表面的分子、原子及离子及电子等溅射出来，提高了靶材的飞溅脱离率。

被溅射出来的粒子带有一定的动能，沿着一定的方向射向基体，最后沉积在基体上成膜。

经过多次碰撞后电子的能量逐渐降低,摆脱磁力线的束缚,最终落在基片、真空室内壁及靶电源阳极上。

工作气体电离几率的增加和靶材离化率的提高，使真空气体放电时内阻减小，故磁控靶发生溅射沉积时的工作电压较低(多数在4-600V之间)，有的工作电压略高(例如>700V)，有的工作电压较低(例如300V左右)。

磁控溅射发生时，其溅射工作电压主要降落在磁控靶的阴极位降区上。

由于磁控溅射沉积的膜层均匀、致密、针孔少，纯度高，附着力强，可以在低温、低损伤的条件下实现高速沉积各种材料薄膜，已经成为当今真空镀膜中的一种成熟技术与工业化的生产方式。

磁控溅射技术在科学研究与各行业工业化生产中得到了迅速发展和广泛应用。

总之，磁控溅射技术就是利用电磁场来控制真空腔体内气体“异常辉光放电”中离子、电子的运动轨迹及分布状况的溅射镀膜的工艺过程。

2、产生磁控溅射的三个条件磁控气体放电进而引起溅射，必须满足三个必要而充分的条件：(1)第一，具有合适的放电气体压强P：直流或脉冲中频磁控放电，大约在0. 1 Pa~10Pa 左右)，典型值为5×10-1Pa;射频磁控放电大约在10-1~10-2Pa。

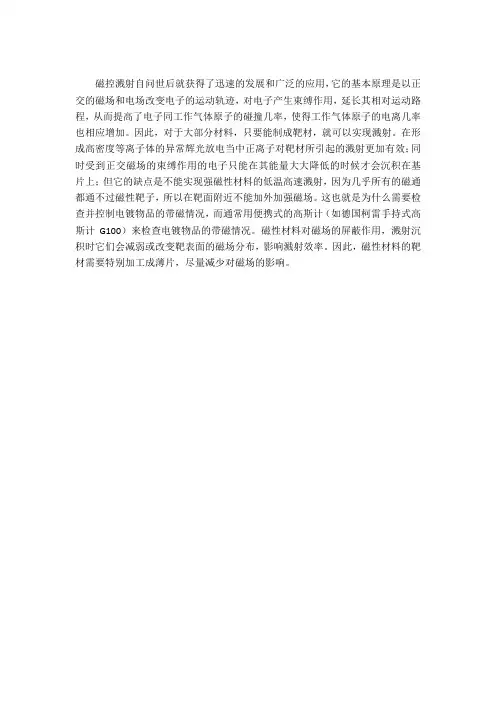

磁控溅射自问世后就获得了迅速的发展和广泛的应用，它的基本原理是以正交的磁场和电场改变电子的运动轨迹，对电子产生束缚作用，延长其相对运动路程，从而提高了电子同工作气体原子的碰撞几率，使得工作气体原子的电离几率也相应增加。

因此，对于大部分材料，只要能制成靶材，就可以实现溅射。

在形成高密度等离子体的异常辉光放电当中正离子对靶材所引起的溅射更加有效；同时受到正交磁场的束缚作用的电子只能在其能量大大降低的时候才会沉积在基片上；但它的缺点是不能实现强磁性材料的低温高速溅射，因为几乎所有的磁通都通不过磁性靶子，所以在靶面附近不能加外加强磁场。

这也就是为什么需要检查并控制电镀物品的带磁情况，而通常用便携式的高斯计（如德国柯雷手持式高斯计G100）来检查电镀物品的带磁情况。

磁性材料对磁场的屏蔽作用，溅射沉积时它们会减弱或改变靶表面的磁场分布，影响溅射效率。

因此，磁性材料的靶材需要特别加工成薄片，尽量减少对磁场的影响。

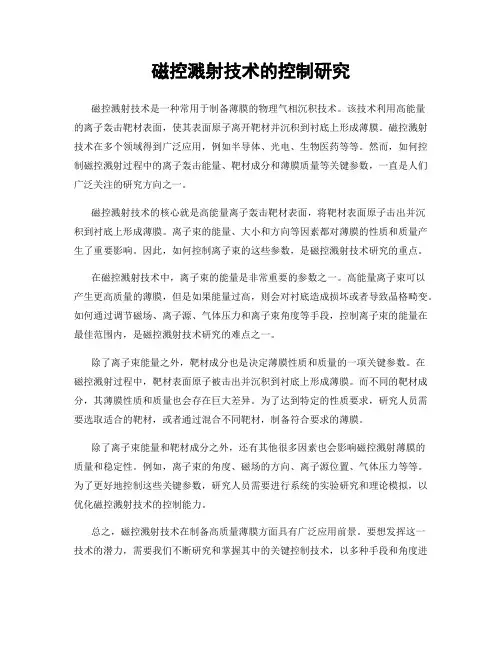

磁控溅射技术的控制研究磁控溅射技术是一种常用于制备薄膜的物理气相沉积技术。

该技术利用高能量的离子轰击靶材表面，使其表面原子离开靶材并沉积到衬底上形成薄膜。

磁控溅射技术在多个领域得到广泛应用，例如半导体、光电、生物医药等等。

然而，如何控制磁控溅射过程中的离子轰击能量、靶材成分和薄膜质量等关键参数，一直是人们广泛关注的研究方向之一。

磁控溅射技术的核心就是高能量离子轰击靶材表面，将靶材表面原子击出并沉积到衬底上形成薄膜。

离子束的能量、大小和方向等因素都对薄膜的性质和质量产生了重要影响。

因此，如何控制离子束的这些参数，是磁控溅射技术研究的重点。

在磁控溅射技术中，离子束的能量是非常重要的参数之一。

高能量离子束可以产生更高质量的薄膜，但是如果能量过高，则会对衬底造成损坏或者导致晶格畸变。

如何通过调节磁场、离子源、气体压力和离子束角度等手段，控制离子束的能量在最佳范围内，是磁控溅射技术研究的难点之一。

除了离子束能量之外，靶材成分也是决定薄膜性质和质量的一项关键参数。

在磁控溅射过程中，靶材表面原子被击出并沉积到衬底上形成薄膜。

而不同的靶材成分，其薄膜性质和质量也会存在巨大差异。

为了达到特定的性质要求，研究人员需要选取适合的靶材，或者通过混合不同靶材，制备符合要求的薄膜。

除了离子束能量和靶材成分之外，还有其他很多因素也会影响磁控溅射薄膜的质量和稳定性。

例如，离子束的角度、磁场的方向、离子源位置、气体压力等等。

为了更好地控制这些关键参数，研究人员需要进行系统的实验研究和理论模拟，以优化磁控溅射技术的控制能力。

总之，磁控溅射技术在制备高质量薄膜方面具有广泛应用前景。

要想发挥这一技术的潜力，需要我们不断研究和掌握其中的关键控制技术，以多种手段和角度进行探索和研究。

只有通过不断的优化改进，才能更好地利用磁控溅射技术，满足不同领域对纳米薄膜的需求，促进人类科技的发展。

磁控溅射技术优缺点(总1页) -本页仅作为预览文档封面，使用时请删除本页-
磁控溅射技术优缺点
磁控溅射自问世后就获得了迅速的发展和广泛的应用，有力地冲击了其它镀膜方法的地位，主要是由它以下的优点决定的：
1、沉积速度快、基材温升低、对膜层的损伤小；
2、对于大部分材料，只要能制成耙材，就可以实现溅射；
3、溅射所获得的薄膜与基片结合较好；
4、溅射所获得的薄膜纯度高、致密性好、成膜均匀性好；
5、溅射工艺可重复性好，可以在大面积基片上获得厚度均匀的薄膜；
6、能够精确控制镀层的厚度，同时可通过改变参数条件控制组成薄膜的颗粒大小；
7、不同的金属、合金、氧化物能够进行混合，同时溅射于基材上；
8、易于实现工业化。

但磁控溅射也存在着一些问题，主要有：
1、磁控溅射所利用的环状磁场迫使二次电子跳栏式地沿着环状磁场转圈。

相应地，环状磁场控制的区域是等离子体密度最高的部位。

在磁控溅射时，可以看见溅射气体——氩气在这部位发出强烈的淡蓝色辉光，形成一个光环。

处于光环下的靶材是被离子轰击最严重的部位，会溅射出一条环状的沟槽。

环状磁场是电子运动的轨道，环状的辉光和沟槽将其形象地表现了出来。

磁控溅射靶的溅射沟槽一旦穿透靶材，就会导致整块靶材报废，所以靶材的利用率不高，一般低于40％；
2、等离子体不稳定；
3、不能实现强磁性材料的低温高速溅射，因为几乎所有的磁通都通不过磁性靶子，所以在靶面附近不能加外加强磁场。

2。

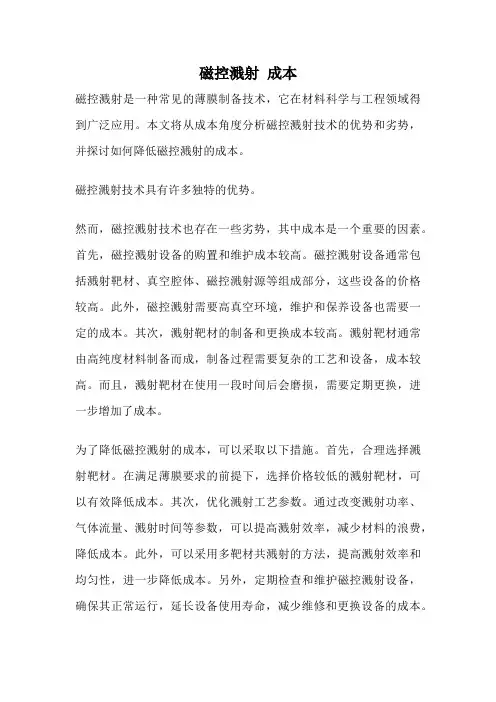

磁控溅射成本
磁控溅射是一种常见的薄膜制备技术，它在材料科学与工程领域得到广泛应用。

本文将从成本角度分析磁控溅射技术的优势和劣势，并探讨如何降低磁控溅射的成本。

磁控溅射技术具有许多独特的优势。

然而，磁控溅射技术也存在一些劣势，其中成本是一个重要的因素。

首先，磁控溅射设备的购置和维护成本较高。

磁控溅射设备通常包括溅射靶材、真空腔体、磁控溅射源等组成部分，这些设备的价格较高。

此外，磁控溅射需要高真空环境，维护和保养设备也需要一定的成本。

其次，溅射靶材的制备和更换成本较高。

溅射靶材通常由高纯度材料制备而成，制备过程需要复杂的工艺和设备，成本较高。

而且，溅射靶材在使用一段时间后会磨损，需要定期更换，进一步增加了成本。

为了降低磁控溅射的成本，可以采取以下措施。

首先，合理选择溅射靶材。

在满足薄膜要求的前提下，选择价格较低的溅射靶材，可以有效降低成本。

其次，优化溅射工艺参数。

通过改变溅射功率、气体流量、溅射时间等参数，可以提高溅射效率，减少材料的浪费，降低成本。

此外，可以采用多靶材共溅射的方法，提高溅射效率和均匀性，进一步降低成本。

另外，定期检查和维护磁控溅射设备，确保其正常运行，延长设备使用寿命，减少维修和更换设备的成本。

磁控溅射是一种常见的薄膜制备技术，具有许多优势和劣势。

成本是影响磁控溅射技术应用的重要因素之一。

为了降低磁控溅射的成本，可以选择合适的溅射靶材、优化溅射工艺参数，以及定期检查和维护设备。

通过这些措施，可以在保证薄膜质量的前提下，有效降低磁控溅射的成本，促进该技术的应用和推广。

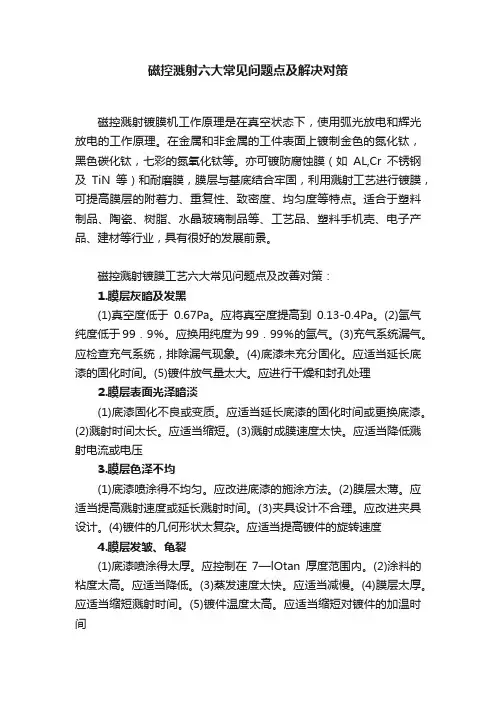

磁控溅射六大常见问题点及解决对策磁控溅射镀膜机工作原理是在真空状态下，使用弧光放电和辉光放电的工作原理。

在金属和非金属的工件表面上镀制金色的氮化钛，黑色碳化钛，七彩的氮氧化钛等。

亦可镀防腐蚀膜（如AL,Cr不锈钢及TiN等）和耐磨膜，膜层与基底结合牢固，利用溅射工艺进行镀膜，可提高膜层的附着力、重复性、致密度、均匀度等特点。

适合于塑料制品、陶瓷、树脂、水晶玻璃制品等、工艺品、塑料手机壳、电子产品、建材等行业，具有很好的发展前景。

磁控溅射镀膜工艺六大常见问题点及改善对策：1.膜层灰暗及发黑(1)真空度低于0.67Pa。

应将真空度提高到0.13-0.4Pa。

(2)氩气纯度低于99．9％。

应换用纯度为99．99％的氩气。

(3)充气系统漏气。

应检查充气系统，排除漏气现象。

(4)底漆未充分固化。

应适当延长底漆的固化时间。

(5)镀件放气量太大。

应进行干燥和封孔处理2.膜层表面光泽暗淡(1)底漆固化不良或变质。

应适当延长底漆的固化时间或更换底漆。

(2)溅射时间太长。

应适当缩短。

(3)溅射成膜速度太快。

应适当降低溅射电流或电压3.膜层色泽不均(1)底漆喷涂得不均匀。

应改进底漆的施涂方法。

(2)膜层太薄。

应适当提高溅射速度或延长溅射时间。

(3)夹具设计不合理。

应改进夹具设计。

(4)镀件的几何形状太复杂。

应适当提高镀件的旋转速度4.膜层发皱、龟裂(1)底漆喷涂得太厚。

应控制在7—lOtan厚度范围内。

(2)涂料的粘度太高。

应适当降低。

(3)蒸发速度太快。

应适当减慢。

(4)膜层太厚。

应适当缩短溅射时间。

(5)镀件温度太高。

应适当缩短对镀件的加温时间5.膜层表面有水迹、指纹及灰粒(1)镀件清洗后未充分干燥。

应加强镀前处理。

(2)镀件表面溅上水珠或唾液。

应加强文明生产，操作者应带口罩。

(3)涂底漆后手接触过镀件，表面留下指纹。

应严禁用手接触镀件表面。

(4)涂料中有颗粒物。

应过滤涂料或更换涂料。

(5)静电除尘失效或喷涂和固化环境中有颗粒灰尘。

磁控溅射实验报告磁控溅射实验报告磁控溅射是一种常见的薄膜制备技术，通过磁场控制离子束的运动轨迹，使其垂直轰击靶材表面，从而产生溅射材料，沉积在基底上形成薄膜。

本次实验旨在探究不同实验条件下磁控溅射过程对薄膜性能的影响。

实验装置主要包括溅射室、真空系统、靶材、基底和检测设备等。

首先，我们使用真空泵将溅射室抽至高真空状态，以确保实验环境的纯净度。

然后，将靶材固定在溅射室的靶架上，并将基底放置在靶材正对位置的基座上。

在实验过程中，我们改变了溅射时间、溅射功率和气氛气压等参数，以观察其对薄膜性能的影响。

首先，我们调整了溅射时间，固定其他参数不变，分别进行了5分钟、10分钟和15分钟的溅射实验。

结果显示，随着溅射时间的增加，薄膜的厚度逐渐增加，但过长的溅射时间可能导致薄膜表面出现颗粒状结构，影响其光学性能。

接下来，我们改变了溅射功率，保持其他参数不变。

通过调节溅射电流，我们分别进行了100W、200W和300W的溅射实验。

实验结果显示，溅射功率对薄膜的晶粒尺寸和结晶度有明显影响。

较低的溅射功率可能导致薄膜晶粒尺寸较小、结晶度较低，而较高的溅射功率则可能使晶粒尺寸增大、结晶度提高。

最后，我们研究了气氛气压对薄膜性能的影响。

在实验中，我们分别将气氛气压调整为0.1Pa、0.5Pa和1.0Pa，并保持其他参数不变。

实验结果显示，较低的气氛气压有助于提高薄膜的致密性和光学性能，但过低的气压可能导致薄膜的成分偏离目标值。

通过对不同实验条件下薄膜的分析，我们发现磁控溅射实验中的溅射时间、溅射功率和气氛气压等参数对薄膜性能有显著影响。

在实际应用中，我们可以根据需要调整这些参数，以获得具有理想性能的薄膜。

此外，磁控溅射技术还有许多其他应用领域。

例如，它可以用于制备导电薄膜、光学薄膜、防腐蚀薄膜等。

在电子器件制备中，磁控溅射技术也被广泛应用于制备金属、合金和化合物薄膜。

总之，磁控溅射是一种重要的薄膜制备技术，通过调节实验条件可以获得具有不同性能的薄膜。

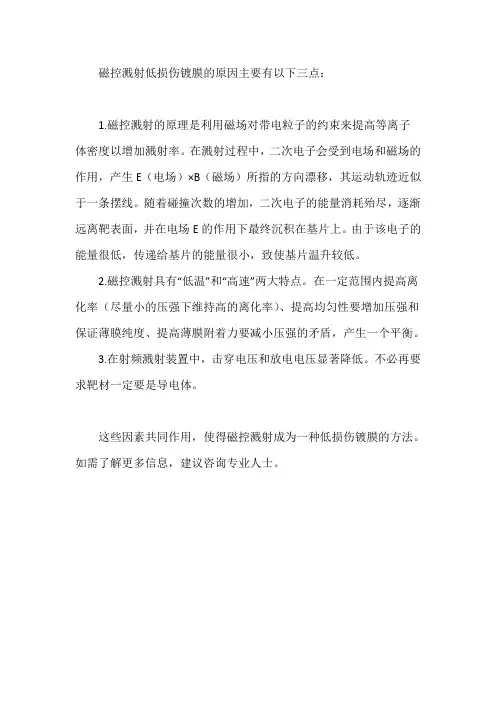

磁控溅射低损伤镀膜的原因主要有以下三点：
1.磁控溅射的原理是利用磁场对带电粒子的约束来提高等离子
体密度以增加溅射率。

在溅射过程中，二次电子会受到电场和磁场的作用，产生E（电场）×B（磁场）所指的方向漂移，其运动轨迹近似于一条摆线。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。

由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。

2.磁控溅射具有“低温”和“高速”两大特点。

在一定范围内提高离化率（尽量小的压强下维持高的离化率）、提高均匀性要增加压强和保证薄膜纯度、提高薄膜附着力要减小压强的矛盾，产生一个平衡。

3.在射频溅射装置中，击穿电压和放电电压显著降低。

不必再要求靶材一定要是导电体。

这些因素共同作用，使得磁控溅射成为一种低损伤镀膜的方法。

如需了解更多信息，建议咨询专业人士。

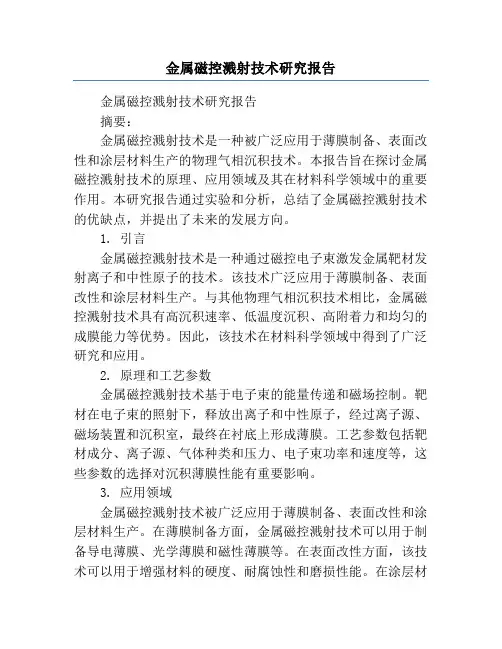

金属磁控溅射技术研究报告金属磁控溅射技术研究报告摘要：金属磁控溅射技术是一种被广泛应用于薄膜制备、表面改性和涂层材料生产的物理气相沉积技术。

本报告旨在探讨金属磁控溅射技术的原理、应用领域及其在材料科学领域中的重要作用。

本研究报告通过实验和分析，总结了金属磁控溅射技术的优缺点，并提出了未来的发展方向。

1. 引言金属磁控溅射技术是一种通过磁控电子束激发金属靶材发射离子和中性原子的技术。

该技术广泛应用于薄膜制备、表面改性和涂层材料生产。

与其他物理气相沉积技术相比，金属磁控溅射技术具有高沉积速率、低温度沉积、高附着力和均匀的成膜能力等优势。

因此，该技术在材料科学领域中得到了广泛研究和应用。

2. 原理和工艺参数金属磁控溅射技术基于电子束的能量传递和磁场控制。

靶材在电子束的照射下，释放出离子和中性原子，经过离子源、磁场装置和沉积室，最终在衬底上形成薄膜。

工艺参数包括靶材成分、离子源、气体种类和压力、电子束功率和速度等，这些参数的选择对沉积薄膜性能有重要影响。

3. 应用领域金属磁控溅射技术被广泛应用于薄膜制备、表面改性和涂层材料生产。

在薄膜制备方面，金属磁控溅射技术可以用于制备导电薄膜、光学薄膜和磁性薄膜等。

在表面改性方面，该技术可以用于增强材料的硬度、耐腐蚀性和磨损性能。

在涂层材料生产方面，金属磁控溅射技术可以用于生产防腐涂层、摩擦材料和生物医学用材料等。

4. 优缺点分析金属磁控溅射技术具有高沉积速率、低温度沉积、高附着力和均匀的成膜能力等优点。

然而，该技术也存在一些缺点，例如对靶材的资源消耗较大、沉积过程中的离子束散射和沉积杂质的增加等。

对于这些问题，我们可以通过改进设备和工艺来降低其影响。

5. 未来发展方向为了进一步应对金属磁控溅射技术的挑战，未来的研究可以从以下几个方面展开。

首先，可以改进靶材的设计和制备，以提高资源利用率。

其次，可以优化工艺参数的选择，以减少离子束的散射和沉积杂质的增加。

最后，可以结合其他物理气相沉积技术，探索新的复合材料和结构材料的制备方法。

泵的故障（组合泵与分子泵）一、泵无法启动原因及处理：1、泵的接线错误，正确连接泵的接线。

2、电机保护开关设定错误，正确设定电机保护开关。

3、工作电压与电机不匹配，更换电机。

4、电机故障，更换电机。

5、油温低于12℃，加热泵和泵油或更换泵油。

6、泵油太粘，选用合适的油等级。

7、返油过滤器或油路堵死，更换油过滤器或清洁油路。

8、交流接触器坏了，更换。

二、泵无法达到极限真空原因及处理：1、内部漏气，修理泵体。

2、止回阀失效，修理止回阀。

3、油路堵死，清洁油箱。

4、真空管路脏了，清洁真空管路。

三、泵的抽速太慢原因及处理：1、进气口的过滤网堵了，清洁过滤网。

2、回路上滤油器堵了，更换滤油器。

3、止回阀太重，难打开，检查弹簧的伸缩长度。

四、停泵压力上升过快原因及处理：1、系统漏气，检查系统。

2、止回阀失效，修复止回阀。

五、泵过热原因及处理：1、油位太低，加油到正确的油位。

2、油路堵了，清洁或更换油路。

六、泵有异响原因及处理：1、油过滤器堵了，更换油和油过滤器。

2、皮带太松，张紧皮带或更换皮带。

系统故障一、卡片原因及处理：1、传感器失灵，检查或调整舌片高低位置、检查接线口接触是否良好，若都正常则更换传感器。

2、传动轴卡死，更换轴承。

3、链条脱开、断开，检查是否有传动轴卡死现象，若有则如上2方法处理，反之则重新接好链条及调整链条的张紧度。

4、玻璃片跑偏，拆掉侧面盲板或观察圈，手动将片传出，调整送片机构现送片试至OK.二、芯片刮伤原因及处理：1、传感器问题引起的刮伤，检查传感器，查看是否顶针有明显磨擦痕迹，如果是应该更换传感器或调整传感器位置。

2、员工作业过程中不规范操作引起的三、靶短路现象：高功率时，出现“低电压高电流”的现象。

一般电压低于5V。

原因及处理：1、不稳定，间歇性短路；将电压轰击装置的输出电源的航空插头分别接上靶座阴阳极插头。

调整轰击装置的输出电压，通过高电压将造成短路的毛刺打掉。

2、电压轰击后无效直接短路：将挡条拆下，用打磨机将上面的毛刺打掉。

浅析磁控溅射镀膜中旋转阴极的优缺点黄新盈深圳市微普诺薄膜技术有限公司（0755‐26451949）磁控溅射旋转阴极在现今大面积玻璃镀膜中广泛采用，与平面阴极相比，各有其优缺点。

本文尝试对旋转阴极的优缺点进行以下分析。

旋转阴极的优点主要有以下几点：1 靶材利用率高，可达90%。

同时也意味着更长的运行时间。

2 溅射速率高（通常是平面阴极的2‐3倍，具体视靶材种类而定）。

3 有效减少打弧和靶面掉渣，工艺稳定性好。

可以消除平面靶较易形成的再沉积区，这些被污染的靶面，极易产生掉渣然后落到玻璃基板上。

同样这些地方很容易产生打弧，打弧又造成了更多掉渣和大颗粒的形成。

所以旋转阴极消除了再沉积区，从而保证了镀膜工艺的长期稳定性。

4 无需“烧靶”，可以节省靶材消耗和烧靶时间。

5 快速便捷的换靶操作，在某些设计简捷的旋转阴极上可以实现,如美国SCI公司等。

这对配备多个旋转阴极的镀膜生产线特别有意义，节省时间意味着产能的提升。

6 低熔点靶材亦能使用高功率溅射（包括所以材料）。

因为靶材旋转，所以靶面没有一直处于等离子体区内，使溅射速率得以提高。

7 旋转靶材比平面靶材更加昂贵，但其极高的靶材利用率使得旋转靶的性价比更好。

而旋转阴极的缺点主要是：1 旋转阴极更加复杂，需要更多部件，需要驱动系统配合。

所以最初的设备投资要高于平面阴极。

2 旋转阴极有移动部件，生产中真空密封不时会有泄漏，即便是成熟的旋转阴极，能够可以做到简单，最小程度的更换密封，但相比平面阴极而言，仍需要更高的维护成本。

3 旋转阴极增加了系统中的不稳定因素，因为在生产中需要不停的旋转。

结论旋转阴极在大面积玻璃镀膜工业中，特别是Low‐e镀膜中扮演了重要的脚色。

因为旋转阴极解决了平面阴极掉渣和靶材利用率的问题，并且提高了溅射速率。

但虽之而来的是增加了阴极机构的复杂性和初期投资。

旋转阴极所带来的好处将在后续的长期生产得到充分体现。

至于靶材成本，需要分别比较分析每种靶材的制造成本，利用率，回收价值…等因素来综合考虑。

磁控溅射技术的原理及应用磁控溅射技术是一种非常重要的材料加工技术，它在现代工业制造领域中被广泛应用。

磁控溅射技术的原理比较复杂，需要结合物理学知识和材料科学知识才能够深入理解。

下面，我们将从原理、应用和优缺点等方面来分析磁控溅射技术。

一、磁控溅射技术的原理磁控溅射技术的核心原理是，在高真空下，利用离子轰击的原理使靶材表面的原子或分子离开，形成高速运动的原子团，然后以高速度击打到所需要涂覆的材料表面，与另一组原子或分子相碰撞，并沉积成薄膜层。

磁控溅射技术的溅射源主要由靶材、基底和磁场组成。

当高纯度的气体在真空室内电离后，离子会在靶材表面束缚，形成一个带正电荷的等离子体潮流，进入强磁场的作用下，靶材上的非离子原子或分子就会沿用聚变的道理抛射出去，进而形成一个离子束，成为靶材的溅射。

当基底和溅射源靶材相对静止时，基底上的沉积物层就会开始形成。

因此，在磁控溅射技术中，溅射过程控制好磁场强度和靶材等离子体激发能量是非常重要的。

二、磁控溅射技术的应用磁控溅射技术的应用范围非常广泛，主要应用在金属、合金、半导体材料的表面修饰和通过涂层改善材料表面性能来达到特殊的功能和应用。

涂层厚度可从几纳米到数百纳米改变。

(1) 太阳能光伏在太阳能光伏中，磁控溅射技术被广泛应用。

可以通过沉积一层光谱选择层来增加光吸收，在应用中产生光电性能提高，并延长光电池的寿命。

此外，磁控溅射技术制备的透明导电电极，可以大幅提高太阳能电池的效率和环保性能。

(2) 光学加工磁控溅射技术用于光学加工领域。

可以制备一种极细的金属纤维单丝，这种金属纤维单丝可以做为微型光学的部件，如光纤中介面。

纤维自身具有一定的弯曲、拉伸和扭曲能力，便于融合和加工成三维微机械结构，做成微型光学元件、微型透镜和扫描电子显微镜等。

(3) 电子和半导体技术磁控溅射技术可以制备各种电子和半导体材料，例如氧化物、铜铝金属等等。

在半导体器件和电子元件中使用磁控溅射技术，可以获得高精度和超薄膜的电池、LED、CRT以及开关电源等电子元件。

磁控溅射条件对成膜的影响
磁控溅射是一种常见的薄膜沉积技术，通过在真空室中生成等离子体，将材料溅射到基底表面上，形成薄膜。

磁控溅射条件对成膜过程有着重要的影响，包括溅射功率、溅射时间、磁场强度等因素。

首先，溅射功率是影响薄膜成膜质量的重要因素之一。

过高的溅射功率可能导致薄膜表面粗糙度增加，晶粒尺寸变大，从而影响薄膜的光学、电学性能。

因此，合理控制溅射功率对薄膜质量至关重要。

其次，溅射时间也对薄膜成膜质量有着直接影响。

过短的溅射时间可能导致薄膜厚度不足，影响其功能性能；而过长的溅射时间则可能导致薄膜厚度过厚，甚至出现结晶缺陷，降低薄膜的质量。

此外，磁场强度也是影响薄膜成膜的重要因素。

磁场的强度可以影响等离子体的密度和能量分布，进而影响溅射材料的运动轨迹和沉积速率。

合理调节磁场强度可以改善薄膜的致密性和结晶性。

综上所述，磁控溅射条件对薄膜成膜有着重要的影响。

合理控
制溅射功率、溅射时间和磁场强度，可以有效提高薄膜的质量和性能，满足不同领域对薄膜材料的需求。

因此，深入研究磁控溅射条件对成膜的影响，对于薄膜材料的制备和应用具有重要的意义。

陶瓷磁控溅射陶瓷磁控溅射是一种表面处理技术，它可以在陶瓷表面形成一层薄膜，具有优异的耐磨、耐腐蚀、耐高温等性能。

以下是对陶瓷磁控溅射的详细回答：一、什么是陶瓷磁控溅射陶瓷磁控溅射是一种利用磁控溅射技术在陶瓷表面形成一层薄膜的表面处理技术。

磁控溅射是一种利用高速离子轰击材料表面，使其溅射出物质形成薄膜的技术，其优点是可以在低温下制备高质量的薄膜。

二、陶瓷磁控溅射的原理是什么陶瓷磁控溅射的原理是利用高速离子轰击陶瓷材料表面，使其表面原子或分子溅射出来，形成一层薄膜。

在磁控溅射过程中，先将陶瓷材料放置在真空室中，通过加热或者电子束激发，将陶瓷材料表面的原子或分子激发成离子，然后在磁场的作用下，将离子加速并轰击到目标材料表面，使其表面原子或分子溅射出来，最终在基底上形成一层薄膜。

三、陶瓷磁控溅射的应用领域有哪些陶瓷磁控溅射的应用领域非常广泛，主要包括：1. 电子学领域：陶瓷磁控溅射可以制备高质量的电子器件，如晶体管、集成电路等。

2. 光学领域：陶瓷磁控溅射可以制备高质量的光学薄膜，如反射镜、透镜等。

3. 机械领域：陶瓷磁控溅射可以制备高硬度、高耐磨的涂层，用于机械零件的表面保护。

4. 医疗领域：陶瓷磁控溅射可以制备生物相容性好的材料，如人工骨骼、人工关节等。

四、陶瓷磁控溅射的优点和缺点是什么陶瓷磁控溅射的优点包括：1. 可以制备高质量、高纯度的薄膜。

2. 可以在低温下制备薄膜，不会破坏基底材料的性能。

3. 能够制备出具有优异性能的薄膜，如高硬度、高耐磨、高耐腐蚀等。

陶瓷磁控溅射的缺点包括：1. 制备过程比较复杂，需要高真空条件和专业的设备。

2. 制备速度比较慢，生产成本较高。

3. 对于大型工件，制备难度较大。

磁控溅射受热不均匀的原因磁控溅射这事儿啊，本来是个挺高科技的玩意儿，可要是受热不均匀，那就像一个好好的合唱团里有人跑调，整个“演出”都得受影响。

我在一家科研实验室里帮忙的时候，就见识过磁控溅射受热不均匀的麻烦。

当时我们正准备用磁控溅射在一块特制的玻璃上镀一层薄膜。

一切准备就绪，启动设备后，就发现不对劲了。

先说说靶材的问题吧。

那靶材就像是个被挑选出来的“主角”，要在溅射过程中提供原子或者分子。

要是靶材本身质量不均匀，就像一个蛋糕有的地方松软有的地方硬实，那溅射出来的粒子流量和能量肯定不一样。

我记得我们当时用的一块金属靶材，从外观上看没啥大毛病，但是在溅射过程中，发现一边溅射的速度明显比另一边快，后来经过检测才知道，是靶材内部的金属结晶结构不均匀，导致受热后原子逸出的速率不一样。

这就好比你在烧一壶水，可壶底有的地方厚有的地方薄，薄的地方水肯定先开，厚的地方就慢得多。

还有磁场分布不均匀这个因素。

磁控溅射嘛，磁场就像个指挥棒，指挥着等离子体的运动轨迹。

如果磁场在靶材表面分布得歪歪扭扭，等离子体就会像一群迷路的小羊羔，有的地方聚集得多，有的地方少。

我当时看到设备里的等离子体监测数据，有的区域等离子体密度超高，有的地方却寥寥无几。

这就导致了靶材不同部位受到的离子轰击能量差异巨大，受热自然就不均匀了。

就像在操场上，老师的指挥棒乱挥，学生们就乱成一团，有的地方挤得要命，有的地方却空荡荡的。

冷却系统也不能忽视。

它本应该像个贴心的小助手，把多余的热量带走，保持设备的稳定温度。

可是如果冷却管道布局不合理，就像家里的暖气管道有的地方热有的地方冷一样。

比如说，冷却管道在靶材的一侧过于密集，另一侧稀疏，那密集的一侧热量被快速带走，温度就低，稀疏的一侧热量散不掉，温度就高。

我在检查设备的时候，发现靠近冷却管道密集区的靶材边缘温度比其他地方低了好几度，这肯定会造成受热不均匀，影响溅射效果。

另外，溅射气体的流量和压力不稳定也会捣乱。
