磁控溅射的原理及应用1. 什么是磁控溅射磁控溅射是一种常用的薄膜沉积技术，通过利用磁场将材料原子或离子从靶材表面释放出来，形成一个薄膜层，沉积在基底表面上的一种方法。
这种方法可以在真空环境中进行，可以用于各种材料包括金属、合金、氧化物等。
2. 磁控溅射的原理磁控溅射的原理基于带电粒子在磁场中的运动规律。
溅射系统通常由一个靶材和一个基底组成，它们被放置在真空室中。
磁控溅射的过程包括以下几个步骤：1.靶材表面被离子轰击，其中的原子或离子被释放出来。
2.磁场控制离子在真空室中的运动轨迹。
3.基底表面上的原子或离子吸附并形成一个薄膜层。
这个过程中，磁场是十分重要的。
磁场会引导离子沿着特定的轨迹运动，使得离子沉积在基底的特定位置上。
磁场还可以控制离子的能量和方向，从而影响薄膜的性质和微结构。
3. 磁控溅射的应用磁控溅射是一种多功能的薄膜沉积技术，广泛应用于各种领域。
3.1 表面涂层磁控溅射可以用于向基底表面沉积各种薄膜层。
这些薄膜层可以具有不同的功能，如防腐、耐磨、导电等。
它们可以用于改善材料的性能和外观。
3.2 光学薄膜磁控溅射可以制备高质量的光学薄膜。
这些薄膜可以应用于光学器件，如镜片、滤光片、反射镜等。
因为磁控溅射是在真空环境中进行的，所以这些光学薄膜可以具有良好的光学性能。
3.3 金属薄膜磁控溅射可以制备金属薄膜。
这些薄膜可以具有高导电性和优良的机械性能，可用于电子器件、导电材料等领域。
3.4 磁性材料磁控溅射还可以制备磁性材料薄膜。
这些薄膜可以具有特定的磁性性能，如高矫顽力、高饱和磁感应强度等。
它们可以应用于磁存储器件、传感器等领域。
4. 总结磁控溅射是一种重要的薄膜沉积技术，通过利用磁场控制离子运动和沉积位置，可以制备各种功能薄膜。
它在表面涂层、光学薄膜、金属薄膜和磁性材料等领域有着广泛的应用。
磁控溅射技术的发展，为材料科学和工程领域提供了新的可能性，为各种应用提供了高性能的薄膜材料。
磁控溅射工作原理
磁控溅射是一种常用的薄膜制备技术，其工作原理主要包括磁场控制和离子控制两部分。
具体的工作原理如下：
1. 磁场控制：磁控溅射系统中一般有一个磁控溅射靶，靶材通常为金属或合金。
该靶材被放置在真空腔室中，并通过电源提供一个较大的直流电流。
这个直流电流会在靶材上产生一个电弧，随后靶材表面的原子会被电弧的高温高能所击打。
2. 离子控制：一个电子枪会产生一个束流的电子，该束流电子被加速，并进入到真空腔室中。
这些高速运动的电子会和靶材表面被击打出来的原子发生碰撞，产生溅射过程。
在这个过程中，靶材上的原子会离开靶材表面，并以高速沉积到待膜的基底材料上。
通过以上两个过程的共同作用，磁控溅射技术可以实现薄膜材料的制备。
在具体操作中，可以通过调节电弧电流、电子束流密度和速度等参数来控制溅射的行为和薄膜的性质。
磁控溅射技术具有简单、灵活、无毒污染等优点，因此在材料制备和表面修饰等领域得到广泛应用。

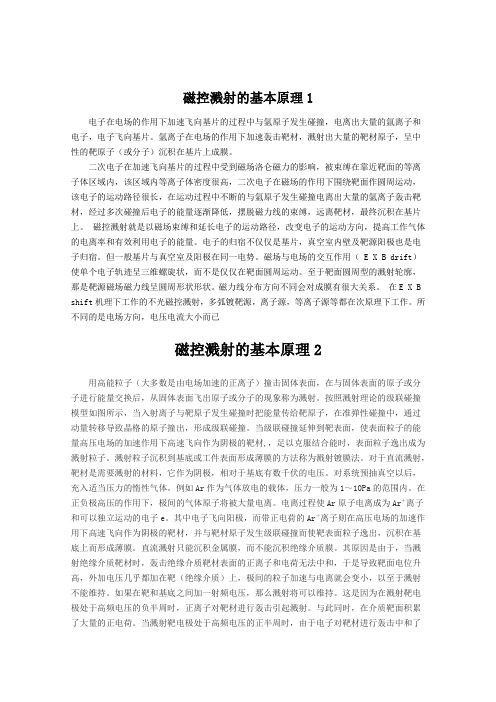

磁控溅射的基本原理1电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的氩离子和电子，电子飞向基片。
氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，呈中性的靶原子（或分子）沉积在基片上成膜。
二次电子在加速飞向基片的过程中受到磁场洛仑磁力的影响，被束缚在靠近靶面的等离子体区域内，该区域内等离子体密度很高，二次电子在磁场的作用下围绕靶面作圆周运动，该电子的运动路径很长，在运动过程中不断的与氩原子发生碰撞电离出大量的氩离子轰击靶材，经过多次碰撞后电子的能量逐渐降低，摆脱磁力线的束缚，远离靶材，最终沉积在基片上。
磁控溅射就是以磁场束缚和延长电子的运动路径，改变电子的运动方向，提高工作气体的电离率和有效利用电子的能量。
电子的归宿不仅仅是基片，真空室内壁及靶源阳极也是电子归宿。
但一般基片与真空室及阳极在同一电势。
磁场与电场的交互作用（ E X B drift）使单个电子轨迹呈三维螺旋状，而不是仅仅在靶面圆周运动。
至于靶面圆周型的溅射轮廓，那是靶源磁场磁力线呈圆周形状形状。
磁力线分布方向不同会对成膜有很大关系。
在E X B shift机理下工作的不光磁控溅射，多弧镀靶源，离子源，等离子源等都在次原理下工作。
所不同的是电场方向，电压电流大小而已磁控溅射的基本原理2用高能粒子（大多数是由电场加速的正离子）撞击固体表面，在与固体表面的原子或分子进行能量交换后，从固体表面飞出原子或分子的现象称为溅射。
按照溅射理论的级联碰撞模型如图所示，当入射离子与靶原子发生碰撞时把能量传给靶原子，在准弹性碰撞中，通过动量转移导致晶格的原子撞出，形成级联碰撞。
当级联碰撞延伸到靶表面，使表面粒子的能量高压电场的加速作用下高速飞向作为阴极的靶材,，足以克服结合能时，表面粒子逸出成为溅射粒子。
溅射粒子沉积到基底或工件表面形成薄膜的方法称为溅射镀膜法。
对于直流溅射，靶材是需要溅射的材料，它作为阴极，相对于基底有数千伏的电压。
磁控溅射的原理磁控溅射，是一种高效且具有广泛应用前景的表面处理技术。
它利用高频电磁场，将材料原料加速到高速质点，并使其在惰性气体环境下与基体发生反应，从而形成高品质的薄膜。
该技术广泛应用于电子、光学、能源、化工等领域，成为现今极具发展潜力的表面处理技术之一。
本文将分步骤阐述磁控溅射的原理，以期为读者展现其深刻的技术内涵。
第一步：磁场辅助离子化在磁控溅射技术中，最先需要实现的是材料原料被离子化成正离子，以便它们能够被加速器和磁场进行有效的控制。
为了实现此目标，首先需要在溅射室内建立高频电磁场，使气体离子化。
高频电磁场的存在，可以产生能量足以将材料原料离子化的电子，从而将材料原料转化为离子，并进一步促进形成离子的发射。
第二步：离子加速与反应在使用高频电磁场使材料原料离子化之后，我们需要将离子集中加速，使其在与惰性气体接触时，能够产生反应。
通过饱和溅射材料原料，可以提供足够的离子浓度，从而使离子集中加速，加速质量越大，其运动速度就越快。
通过磁控溅射使材料原料离子化后形成的正离子与惰性气体原子之间碰撞，产生自由电子和离子，自由电子遵从离子的运动轨迹，而离子可以被高频电场加速，以高速撞击到基底生长。
这些离子在撞击基底生长的过程中，会大大提高表面的能量，从而使基底表面的活性物质产生化学反应。
这是磁控溅射技术中最重要的一个步骤。
第三步：薄膜生长与形成在第二步发生的离子加速和反应中，大量的正离子会被撞击到基底表面，以形成一层新的薄膜。
随着磁控溅射的进行和反应密度的增加，薄膜的厚度也随之增加。
而新产生的薄膜将进一步影响溅射条件，影响反应速率，从而改变生成薄膜的属性性质。
总体来看，磁控溅射技术的原理，可以总结为三个基本步骤：磁场辅助离子化、离子加速与反应、薄膜生长与形成。
通过这种技术，我们可以大幅度提高薄膜的质量，使其具有良好的可控性和高度的稳定性。
在未来的革新之中，磁控溅射技术无疑将得到迅速发展，铸就出更为辉煌的篇章。
磁控溅射工作原理
磁控溅射是一种常用的薄膜沉积技术，它利用磁场控制等离子
体中的离子运动，从而实现对靶材的溅射和沉积。
磁控溅射工作原
理主要包括离子轰击、溅射、沉积等过程。
下面将详细介绍磁控溅
射的工作原理。
首先，当工作气体（通常是惰性气体，如氩气）被加热并注入
到真空室中时，气体分子会与电子发生碰撞，从而产生等离子体。
接着，通过在靶材表面施加负电压，离子在电场的作用下加速并轰
击靶材表面，使得靶材表面的原子被击出。
这个过程称为离子轰击。
随后，通过在真空室中设置磁场，可以将离子束聚集并限制在
靶材表面附近，从而增加溅射效率。
在磁场的作用下，离子的轨迹
会呈螺旋状，这样可以使得离子更多地击中靶材表面，并提高溅射
效率。
同时，磁场还可以帮助维持等离子体的稳定性，防止等离子
体扩散到其他区域。
最后，被击出的靶材原子在气体的作用下沉积到基板表面，形
成薄膜。
在沉积过程中，通过控制基板的温度和离子轰击的能量，
可以调控薄膜的结构和性能。
此外，通过改变靶材的成分和形状，
还可以实现对薄膜成分和形貌的调控。
总的来说，磁控溅射工作原理是通过控制离子轰击和溅射过程，实现对薄膜沉积的精确控制。
磁场的作用使得离子束聚集并稳定，
从而提高了溅射效率和沉积质量。
因此，磁控溅射在材料科学和工
程领域有着广泛的应用前景，可以制备出具有特定结构和性能的功
能薄膜材料。
磁控溅射原理磁控溅射是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、信息存储、显示器件等领域。
磁控溅射原理是指在磁场作用下，通过离子轰击靶材使其表面原子或分子脱离并沉积在基底表面形成薄膜的过程。
本文将从磁控溅射的基本原理、设备结构和工艺特点等方面进行介绍。
首先，磁控溅射的基本原理是利用离子轰击靶材，使靶材表面的原子或分子脱离，并沉积在基底表面形成薄膜。
在磁控溅射系统中，通常采用惰性气体（如氩气）作为溅射气体，通过电离产生的离子轰击靶材，使靶材表面的原子或分子脱离。
同时，通过外加磁场的作用，使得离子在靶材表面形成螺旋状轨迹，增加了沉积薄膜的均匀性和致密性。
其次，磁控溅射设备通常由真空室、靶材、基底架、溅射源、磁控装置和辅助加热装置等组成。
真空室用于提供高真空环境，保证溅射过程中的稳定性和纯净度；靶材是溅射的原料，可以是金属、合金、化合物等材料；基底架用于放置基底材料，通常需要加热以提高薄膜的结晶度和致密性；溅射源是产生离子的地方，通常采用直流或射频电源产生电弧，将靶材表面的原子或分子脱离；磁控装置用于产生磁场，控制离子轨迹，增加薄膜的均匀性和致密性；辅助加热装置用于提高基底的温度，促进薄膜的结晶生长。
最后，磁控溅射具有工艺简单、成本低、薄膜均匀致密、沉积速率快等特点，广泛应用于半导体器件、光学镀膜、信息存储介质、显示器件等领域。
在半导体工业中，磁控溅射被用于制备金属薄膜、氧化物薄膜、氮化物薄膜等，用于制备电极、金属层、光学膜等功能材料。
在光学镀膜领域，磁控溅射被用于制备反射膜、透射膜、滤光膜等，用于改善光学器件的性能。
在信息存储介质领域，磁控溅射被用于制备磁记录介质膜，用于制备磁盘、磁带等存储介质。
在显示器件领域，磁控溅射被用于制备透明导电膜、光学膜、阻挡层等，用于制备液晶显示器、有机发光二极管等显示器件。
总之，磁控溅射作为一种重要的薄膜沉积技术，具有广泛的应用前景和重要的科学研究意义。
随着材料科学和工艺技术的不断发展，磁控溅射技术将在更多领域发挥重要作用，推动相关领域的发展和进步。
磁控溅射法原理
磁控溅射法是一种常用的薄膜制备技术，它通过利用磁场控制离子在真空中运动来实现材料离子化和沉积。
磁控溅射法的基本原理如下：首先，通过加热材料将其转化为蒸气或离子状态。
随后，通过在真空室中施加磁场，使得磁场力线和离子运动方向垂直，从而形成所谓的“磁镜效应”。
这种磁镜效应可以阻止离子撞击到溅射靶材表面，从而使溅射源中的原子以准平行的方式射出。
在磁控溅射过程中，靶材的离子化和溅射是基于靶材与离子的相互作用力。
当离子击中靶材表面时，一部分离子将被散射回真空室中，形成所谓的“背景气体”。
而另一部分离子则进一步穿透靶材表面，将表面的原子或分子击出，并沉积在底板上形成薄膜。
这种沉积过程可以得到均匀、致密、具有良好结晶性的薄膜。
磁控溅射法有许多优点，例如可以控制薄膜的成分、结构和性能；可以在各种材料上制备薄膜；具有较高的沉积速率和较好的沉积效率等。
因此，磁控溅射法被广泛应用于各种领域，如光学、电子、材料科学等。
磁控溅射仪原理磁控溅射仪是一种常用的薄膜制备设备，其原理是利用磁场控制电子轰击靶材，使靶材表面的原子或分子被剥离并沉积在基底上形成薄膜。
下面将详细介绍磁控溅射仪的原理。
1. 靶材磁控溅射仪的靶材通常是金属或合金，也可以是陶瓷、玻璃等材料。
靶材的选择取决于所需的薄膜材料和性质。
2. 真空室磁控溅射仪的操作需要在高真空环境下进行，因此需要一个真空室。
真空室通常由不锈钢制成，内部表面光滑，以减少气体分子的碰撞和吸附。
3. 磁控系统磁控溅射仪的磁控系统是其核心部分。
它由磁铁、磁场控制器和靶材支架组成。
磁铁产生一个强磁场，将电子束聚焦在靶材表面，使其被剥离。
磁场控制器可以调节磁场的大小和方向，以控制薄膜的成分和性质。
靶材支架用于固定靶材并将其与磁铁相连。
4. 电子枪电子枪是磁控溅射仪的另一个重要组成部分。
它产生高能电子束，用于轰击靶材表面。
电子束的能量和电流可以通过调节电子枪的电压和电流来控制。
5. 基底基底是薄膜沉积的目标。
它通常是硅片、玻璃等材料。
基底的表面应该光滑、干净，以便薄膜的质量和附着性。
6. 气体在磁控溅射过程中，需要将真空室抽成高真空状态，以减少气体分子的碰撞和吸附。
但是，为了维持电子束的稳定性，需要在真空室中注入一定量的惰性气体，如氩气。
氩气分子被电子束轰击后会产生等离子体，进而促进靶材表面原子或分子的剥离。
总之，磁控溅射仪利用磁场控制电子束轰击靶材表面，使其原子或分子被剥离并沉积在基底上形成薄膜。
其原理简单、操作方便、薄膜质量高，因此在材料科学、电子学、光学等领域得到了广泛应用。
磁控溅射的基本原理
磁控溅射是一种常用的物理沉积技术，它利用高速离子轰击靶材
表面，将靶材表面原子或分子剥离并喷出，然后沉积在基板表面，形
成薄膜。
磁控溅射的基本原理是在真空环境下，将靶材和基板分别放置在
两个相对的位置，然后在靶材上加入高频交流电，产生电子流和离子流。
通过施加外部磁场，可将电子和离子聚焦在靶材表面的局部区域，使其原子或分子被轰击出来，并沉积在基板表面，生成薄膜。
与其他物理沉积技术相比，磁控溅射具有以下优点：
1. 薄膜成分均匀，质量稳定且纯度高。
2. 可在较低的温度下进行，适用于较多种材料的沉积。
3. 由于直接沉积，薄膜与基板的附着力很强，不易脱落。
磁控溅射技术应用广泛，如制备硅薄膜、二氧化钛薄膜、氧化铝
薄膜等，同时也可用于金属及其合金、氧化物、氮化物等多种材料的
制备。
但是，磁控溅射也存在着一些问题，如高压功率耗电量大、靶材
利用率低、沉积速率较慢、薄膜厚度难于控制等问题，这些问题使得
磁控溅射在工业应用中仍存在一定的局限性。
因此，在实际应用中，需要根据不同需求选择合适的沉积技术，以达到最好的效果。
同时，磁控溅射技术的不断改进也将为其更广泛的应用提供更多可能性。
磁控溅射仪原理磁控溅射仪是一种常用的薄膜制备设备，通过磁场控制离子轰击金属靶材，使其表面的原子或分子脱离并沉积在基底上，形成薄膜。
本文将从磁控溅射仪的工作原理、设备结构和应用领域等方面进行介绍。
一、工作原理磁控溅射仪的工作原理基于磁场对离子的控制作用，主要分为两个步骤：离子轰击和薄膜沉积。
1.离子轰击：磁控溅射仪中的离子源会通过电弧加热金属靶材，将其表面的原子或分子释放出来。
同时，通过在靶材周围设置磁场，可以使电弧产生的离子在磁力的作用下形成一个束流，并加速到高能量状态。
这些高能量的离子会轰击靶材表面，使其表面的原子或分子脱离。
2.薄膜沉积：离子轰击靶材表面释放的原子或分子会在真空中飞行一段距离，然后沉积在基底上形成薄膜。
为了控制薄膜的厚度和均匀性，通常在离子轰击和薄膜沉积过程中会控制离子束的能量和轰击时间。
二、设备结构磁控溅射仪通常由离子源、靶材、基底和真空室等组件构成。
1.离子源：离子源是磁控溅射仪中最关键的组件之一，它通过电弧加热靶材，产生离子束。
离子源的设计和选择会直接影响到薄膜的质量和性能。
2.靶材：靶材是被溅射的金属材料，通常是高纯度的金属靶材。
靶材的选择取决于所需薄膜的成分和性质。
3.基底：基底是薄膜沉积的载体，可以是玻璃、金属或其他材料。
基底的选择和处理也会对薄膜的质量和性能产生影响。
4.真空室：真空室是磁控溅射仪中的一个重要部分，用于提供高真空环境，防止氧气等杂质对薄膜的影响。
三、应用领域磁控溅射仪广泛应用于各个领域的薄膜制备，具有以下几个优点：1.多种材料可溅射：磁控溅射仪可以处理多种材料，包括金属、合金、氧化物、硅、硫化物等，因此在材料选择上具有较大的灵活性。
2.薄膜质量高：磁控溅射制备的薄膜具有良好的致密性和平坦度，可以满足高质量薄膜的需求。
3.控制精度高：通过调节离子束的能量和轰击时间，可以对薄膜的厚度和成分进行精确控制。
4.应用广泛：磁控溅射仪制备的薄膜在光学、电子学、磁学、显示器件等领域都有广泛的应用，如光学薄膜、导电薄膜、磁性薄膜等。
磁控溅射仪原理引言：磁控溅射仪是一种常见的薄膜制备设备，广泛应用于光电子、信息技术等领域。
它利用磁场和离子束相互作用的原理，通过溅射材料形成薄膜。
本文将详细介绍磁控溅射仪的原理和工作过程。
一、磁控溅射仪的结构磁控溅射仪主要由离子源、靶材、磁控部件和底座等组成。
其中，离子源发射离子束，靶材作为溅射材料，磁控部件控制离子束的方向和强度，底座用于支撑和固定靶材。
二、离子源的工作原理离子源是磁控溅射仪中最关键的部件之一。
它通过电离气体来产生离子束。
首先，电离源产生高能量的电子束，然后电子束轰击气体分子，将其电离成离子。
离子源中的磁场将离子束聚焦并加速，使其具有较高的动能。
三、磁控部件的作用磁控溅射仪中的磁控部件主要包括磁铁和磁场控制系统。
磁铁产生一个稳定的磁场，用于控制离子束的方向和强度。
磁场控制系统可以根据实际需求调节磁场的参数，以使离子束的溅射效果最佳。
四、靶材的选择和准备靶材是溅射过程中的溅射源，直接影响薄膜的质量和性能。
靶材的选择要考虑溅射材料的化学稳定性、物理性质和晶体结构等因素。
靶材在使用前需要经过表面处理，如抛光、清洗等，以确保表面光洁度和纯净度。
五、磁控溅射的工作过程磁控溅射的工作过程可以分为准备阶段、溅射阶段和结束阶段。
首先，将靶材安装在溅射室的底座上，并将气体注入溅射室。
然后，通过控制磁场和离子源，使离子束射向靶材。
靶材受到离子束的轰击，溅射出的原子或分子在真空环境中沉积在基底上，形成薄膜。
最后，结束溅射过程，关闭离子源和磁场，取出制备好的薄膜。
六、磁控溅射的应用磁控溅射技术在光电子、信息技术和新材料研究等领域有着广泛的应用。
它可以制备出具有优异光学、电学和磁学性能的薄膜，如透明导电薄膜、磁性薄膜等。
此外，磁控溅射技术还可以制备出多层膜、纳米薄膜等特殊结构的材料，为功能材料研究提供了重要手段。
七、磁控溅射仪的优势和发展趋势相比于其他薄膜制备技术，磁控溅射具有以下优势：制备过程简单、操作灵活、成本较低、薄膜质量好等。
磁控溅射技术的原理及应用磁控溅射技术是一种非常重要的材料加工技术，它在现代工业制造领域中被广泛应用。
磁控溅射技术的原理比较复杂，需要结合物理学知识和材料科学知识才能够深入理解。
下面，我们将从原理、应用和优缺点等方面来分析磁控溅射技术。
一、磁控溅射技术的原理磁控溅射技术的核心原理是，在高真空下，利用离子轰击的原理使靶材表面的原子或分子离开，形成高速运动的原子团，然后以高速度击打到所需要涂覆的材料表面，与另一组原子或分子相碰撞，并沉积成薄膜层。
磁控溅射技术的溅射源主要由靶材、基底和磁场组成。
当高纯度的气体在真空室内电离后，离子会在靶材表面束缚，形成一个带正电荷的等离子体潮流，进入强磁场的作用下，靶材上的非离子原子或分子就会沿用聚变的道理抛射出去，进而形成一个离子束，成为靶材的溅射。
当基底和溅射源靶材相对静止时，基底上的沉积物层就会开始形成。
因此，在磁控溅射技术中，溅射过程控制好磁场强度和靶材等离子体激发能量是非常重要的。
二、磁控溅射技术的应用磁控溅射技术的应用范围非常广泛，主要应用在金属、合金、半导体材料的表面修饰和通过涂层改善材料表面性能来达到特殊的功能和应用。
涂层厚度可从几纳米到数百纳米改变。
(1) 太阳能光伏在太阳能光伏中，磁控溅射技术被广泛应用。
可以通过沉积一层光谱选择层来增加光吸收，在应用中产生光电性能提高，并延长光电池的寿命。
此外，磁控溅射技术制备的透明导电电极，可以大幅提高太阳能电池的效率和环保性能。
(2) 光学加工磁控溅射技术用于光学加工领域。
可以制备一种极细的金属纤维单丝，这种金属纤维单丝可以做为微型光学的部件，如光纤中介面。
纤维自身具有一定的弯曲、拉伸和扭曲能力，便于融合和加工成三维微机械结构，做成微型光学元件、微型透镜和扫描电子显微镜等。
(3) 电子和半导体技术磁控溅射技术可以制备各种电子和半导体材料，例如氧化物、铜铝金属等等。
在半导体器件和电子元件中使用磁控溅射技术，可以获得高精度和超薄膜的电池、LED、CRT以及开关电源等电子元件。
吉林平衡磁控溅射原理
一、前言
吉林平衡磁控溅射技术是一种新型的表面处理技术，其在表面涂覆、金属化、陶瓷化等方面有着广泛的应用。
本文将从吉林平衡磁控溅射原理的基本概念、设备构造、工艺流程和应用等方面进行详细介绍。
二、基本概念
1. 磁控溅射
磁控溅射是利用高能离子轰击靶材表面，使靶材原子或分子脱离并沉积在基板上形成薄膜的一种表面处理技术。
在磁场作用下，靶材表面被电子轰击后，释放出的原子或分子被加速并沉积在基板上。
2. 平衡磁控溅射
平衡磁控溅射是指通过调节气体流量、功率密度和靶材距离等参数来实现稳定沉积速率和均匀沉积厚度的一种磁控溅射技术。
相比传统的磁控溅射技术，平衡磁控溅射技术具有更高的沉积速率和更好的膜层均匀性。
三、设备构造
吉林平衡磁控溅射设备主要由真空室、气体供给系统、靶材支架、基
板支架、磁控系统和电源等组成。
1. 真空室
真空室是吉林平衡磁控溅射设备的核心部分，其主要作用是提供一个
高度真空的环境，以保证沉积过程中的稳定性。
真空室一般采用不锈
钢材料制作，内部表面光洁度高，以避免对沉积膜层产生影响。
2. 气体供给系统
气体供给系统主要提供工艺所需的气体，并通过调节气体流量来实现
沉积速率和膜层均匀性的控制。
气体供给系统一般包括气源、流量计
和阀门等组件。
3. 靶材支架
靶材支架是将靶材固定在真空室内并与电源相连的装置。
靶材支架一
般采用铜或铝制作，其表面必须保持光洁度，以保证沉积膜层的质量。
4. 基板支架
基板支架是将待处理的基板固定在真空室内的装置。
基板支架一般采
用不锈钢材料制作，其表面必须保持光洁度，以避免对沉积膜层产生
影响。
5. 磁控系统
磁控系统主要是通过调节磁场强度和方向来控制离子轰击靶材表面的
能量和方向。
磁控系统一般由永磁体和电磁体组成，其结构复杂，需
要精确调节。
6. 电源
电源主要是为靶材提供高频或直流电能，并通过调节功率密度来控制
沉积速率和膜层均匀性。
电源一般采用高频或直流电源，其输出功率
可达数千瓦。
四、工艺流程
吉林平衡磁控溅射工艺流程包括预处理、真空抽气、气体灌注、沉积、退火和后处理等步骤。
1. 预处理
预处理是为了保证基板表面干净平整，在进行沉积前需要进行表面清洗、抛光和去除氧化层等处理。
2. 真空抽气
真空抽气是为了将真空室内的气体抽出，保证工艺环境的高度真空。
真空抽气一般采用机械泵和分子泵相结合的方式，其最终压力可达10^-5Pa以下。
3. 气体灌注
气体灌注是为了将工艺所需的气体灌入到真空室内，并通过调节流量来控制沉积速率和膜层均匀性。
常用的气体有氩、氮、氧等。
4. 沉积
沉积是指将靶材表面释放出的原子或分子加速并沉积在基板上形成薄膜的过程。
沉积过程中需要控制靶材表面离子轰击能量、离子轰击角度、沉积速率和膜层厚度等参数。
5. 退火
退火是为了消除沉积过程中产生的内应力和缺陷，并提高薄膜质量。
退火温度一般在300℃-500℃之间，时间约为1小时左右。
6. 后处理
后处理是为了进一步提高薄膜的性能和稳定性。
常用的后处理方法有离子注入、化学气相沉积等。
五、应用
吉林平衡磁控溅射技术在表面涂覆、金属化、陶瓷化等方面有着广泛的应用。
主要应用领域包括光学器件、电子器件、太阳能电池、生物医药等。
其中，平衡磁控溅射技术在太阳能电池领域中得到了广泛应用，其制备出的薄膜具有高光电转换效率和长期稳定性。
六、总结
吉林平衡磁控溅射技术是一种新型的表面处理技术，其具有高沉积速率和良好的膜层均匀性等优点。
本文从基本概念、设备构造、工艺流程和应用等方面进行了详细介绍，希望对读者对该技术有更深入的了解。
