电气控制技术第3版

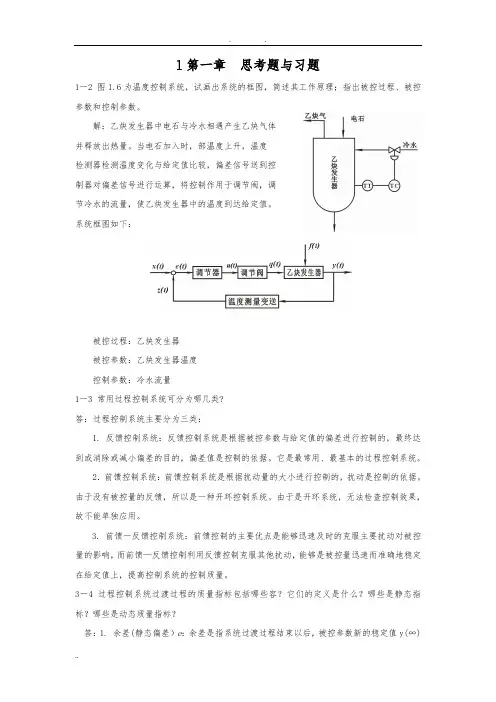

l第一章思考题与习题1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

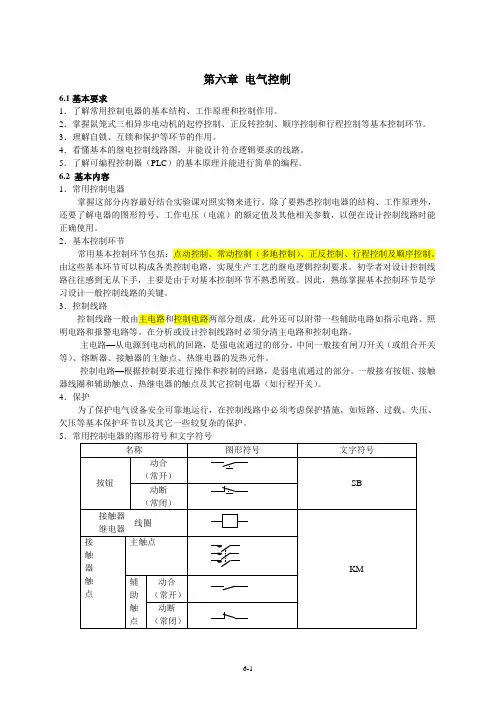

第1章常用低压电器【填空题】1.电器一般具有两个基本组成部分：感测部分（电磁机构）和执行部分（触头）。

2.电弧熄灭方法：降低电场强度和电弧温度。

3.接触器：用来频繁接通和切断电动机或其它负载主电路的一种自动切换电器。

具有远距离操作功能和失（欠）压保护功能；但没有低压断路器所具有的过载和短路保护功能。

4.接触器按其主触头通过的电流种类，分为直流接触器和交流接触器。

5.接触器符号：6.继电器：是一种根据特定形式的输入信号而动作的自动控制电器。

由承受机构、中间机构和执行机构三部分构成。

7.继电器返回系数，是继电器重要参数，吸合时间和释放时间。

8.继电器的主要特点是具有跳跃式的输入-输出特性。

9.继电器符号：10.中间继电器：用来放大信号，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换及隔离用。

11.中间继电器符号：12.时间继电器：在敏感元件获得信号后，执行元件要延迟一段时间才动作的电器。

13.时间继电器符号：通电延时（b,d,e），断电延时（c,f,g）14.速度继电器也称反接制动继电器，用在异步电动机的反接制动控制。

15.速度继电器符号：16.热继电器：利用电流的热效应原理来工作的保护电器，用作三相异步电动机的过载保护。

（双金属片）17.热继电器符号：18.行程开关：又称限位开关，根据生产机械运动的行程位置发出命令以控制其运动方向或行程长短的小电流开关电器。

19.行程开关触点符号：20.低压熔断器：利用熔体的熔化作用而切断电路的、最初级的保护电器，适用于交流低压配电系统或直流系统，作为线路的过负载及系统的短路保护用。

21.低压断路器：按结构形式分为万能式和塑料外壳式两类。

用于电路过载、短路和失压保护。

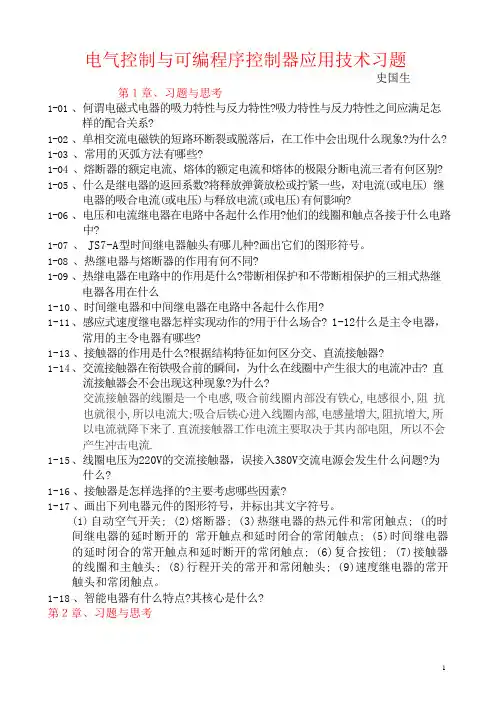

【简答题】1.12 时间继电器和中间继电器在电路中各起什么作用？时间继电器：分为通电延时：接收输入信号延时一定的时间，输出信号才发生变化，当输入信号消失时，输出瞬时复原；断电延时：接收输入信号时，瞬时产生相应的输出信号，当信号消失后，延迟一点过时间，输出复原。

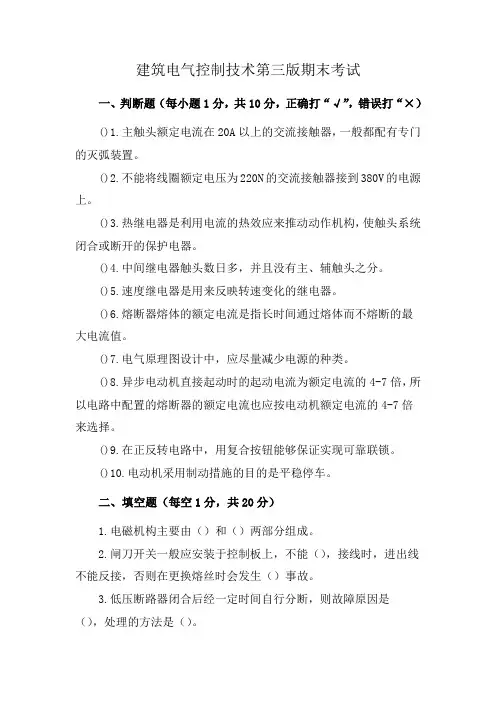

建筑电气控制技术第三版期末考试一、判断题（每小题1分，共10分，正确打“√”，错误打“×）()1.主触头额定电流在20A以上的交流接触器，一般都配有专门的灭弧装置。

()2.不能将线圈额定电压为220N的交流接触器接到380V的电源上。

()3.热继电器是利用电流的热效应来推动动作机构，使触头系统闭合或断开的保护电器。

()4.中间继电器触头数日多，并且没有主、辅触头之分。

()5.速度继电器是用来反映转速变化的继电器。

()6.熔断器熔体的额定电流是指长时间通过熔体而不熔断的最大电流值。

()7.电气原理图设计中，应尽量减少电源的种类。

()8.异步电动机直接起动时的起动电流为额定电流的4-7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4-7倍来选择。

()9.在正反转电路中，用复合按钮能够保证实现可靠联锁。

()10.电动机采用制动措施的目的是平稳停车。

二、填空题（每空1分，共20分）1.电磁机构主要由（）和（）两部分组成。

2.闸刀开关一般应安装于控制板上，不能（），接线时，进出线不能反接，否则在更换熔丝时会发生（）事故。

3.低压断路器闭合后经一定时间自行分断，则故障原因是（），处理的方法是（）。

4.电气控制原理图一般分为电源电路、（）、（）、信号电路及照明电路绘制。

5.三相异步电动机常用的电气制动方法有（）和（）。

6.插入式振动器又称内部振动器，主要由（）、（）和（）组成。

7.室内消火栓系统是由（）、（）、（）及（）等组成。

8.电气控制线路的设计常用两种方法：一是（），二是（）。

三、选择题（每小题2分，共20分）1.接触器的型号为C10-160，其额定电流是（）。

A.10AB.160AC.10-160AD.大于160A2.时间继电器的作用是（）。

A.短路保护B.过电流保护C延时通断主回路D.延时通断控制回路3.下列电器中不能实现短路保护的是（）。

A.熔断器B.热继电器C.过电流继电器D.空气开关4.断电延时型时间继电器，它的延时常开触点是（）。

电器与plc 控制技术第三版课后答案篇一：电气控制与plc 技术习题参考答案】>1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50hz （60hz ）、额定电压小于1200v 和直流额定电压小于1500v 的电路中，起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流：在规定的条件下实验，电器在8 小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8 小时工作制下，后者大于前者。

3 ．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。

第一代产品：20 世纪60 年代至70 年代初；第二代产品：20 世纪70 年代末至80 年代；第三代产品：20 世纪90 年代；第四代产品：20 世纪90 年代末至今。

4 ．低压电器的发展趋势是什么？（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：（1）防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。

（2）防止电气设备漏电伤人（3）采用安全电压（4）使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地。

7．保护接地要注意哪些问题？工作接地要注意哪些问题？保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子(保护接线端子)，并用‘ 记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子。

附录B 测评题库及参考答案项目11-1．熔断器起短路保护作用，需并联在保护电路中。

( )A. 正确B.错误1-2. 接触器具有欠压保护的功能。

（）A. 正确B. 错误1-3. 多个接触器的线圈可串联使用。

( )A. 正确B. 错误1-4. 在安装刀开关时，电源进线应接在______触点一边的进线端上，负载应接在______触点一边的出线端上。

（）A．静；静B．静；动C．动；静D．动；动1-5. 熔断器主要是用于电路的（）保护。

A．过压B．过载C．短路D．漏电1-6按下按钮时，______触点先断开，______触点再闭合；按下后再放开时，______触点先恢复断开状态，______触点再恢复闭合状态。

1-7 流过每个电器的电流方向应该始终__________。

1-8不同颜色的按钮代表不同的用途，一般习惯用________按钮表示停车，用________或者黑色按钮表示起动或者通电。

1-9安装刀开关时，手柄要向______，不得倒装或平装，避免刀开关自动下落引起误动作合闸。

接线时，电源线接在______端，负载线接在______端，以防止可能发生的意外事故。

项目22-1. 热继电器是一种利用（）进行工作的保护电器。

A.电流的热效应原理B.监测导体发热的原理C.监测线圈温度D.测量红外线2-2. 下列电器中不能实现短路保护的是（）。

A.熔断器B.过电流继电器C.热继电器D.低压断路器2-3. 延时动作的继电器是（）。

A．电流继电器B．电压继电器C．时间继电器D．速度继电器.2-4. 可实现交流电机正反转自动循环控制的器件是( ) 。

A、空气开关B、按钮C、行程开关2-5. 可以用过电流继电器来做电动机的过载保护。

（）A. 正确B. 错误2-6. 通电延时时间继电器，它的延时触点动作情况是（）A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作2-7. 连连看：将实物与相应的文字符号以及名称连接在一起。

习题集第一章 变压器1-1 在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？。

答： 1）电源电压 U 正方向与其电流 I 正方向采用关联方向，即两者正方向一致。

2）绕组电流 I 产生的磁通势所建立的磁通 φ ，这二者的正方向符合右手螺旋定则。

3）由交变磁通 φ产生的感应电动势产，二者的正方向符合右手螺旋定则，即它 的正方向与产生该磁通的电流正方向一致。

1-2 变压器中的主磁通和漏磁通的性质和作用是什么？答：交变磁通绝大部分沿铁心闭合且与一、 二次绕组同时交链， 这部分磁通称为。

主磁通 φ；另有很少的一部分磁通只与一次绕组交链， 且主要经非磁性材料而闭。

合，称为一次绕组的漏磁通 φσ1 。

根据电磁感应定律，主磁通中在一、二次绕组。

中分别产生感应电动势 E 1 和 E 2 ；漏磁通 φσ1 ；只在一次绕组中产生感应电动势E 1 ，称为漏磁感应电动势。

二次绕组电动势E 2 对负载而言即为电源电动势，其空载电压为 U 20 。

1-3 变压器空载运行时，空载电流为何很小？答：变压器空载运行时， 原边额定电压不仅降落在原边电阻 r 1 上，而且还有漏磁压降，还有主磁通产生的压降，由于 - E 1 很大，或者说 Z m =r m +jx m 很大，致使励 磁电流很小。

1-4 一台单相变压器，额定电压为 220V ／110V ，如果将二次侧误接在 220V 电源上，对变压器有何影响？答 副边励磁电流将非常非常大。

因为原边接额定电压时主磁通 φm 为设计值，铁心磁路接近饱和，最大磁密 B m 接近饱和值；这时副边电压为 U 2≈E 2，即 E 2。

=110V不慎把到边接到 220V 时，副边漏阻抗也很小，电压与电势近似相等，因此有＝220V ，与原边接 220V 时相比，副边电势大小增大到原来的二倍。

我们E 2≈U 2知道， E 2＝ 4.44fw 2φm 因此 φm 也增大到原来的二倍，磁密 B m 也增大到原来的二 倍。

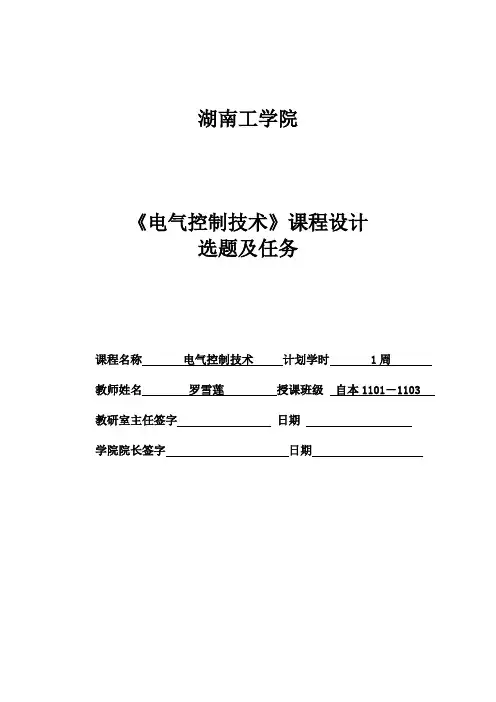

湖南工学院《电气控制技术》课程设计选题及任务课程名称电气控制技术计划学时 1周教师姓名罗雪莲授课班级自本1101－1103 教研室主任签字日期学院院长签字日期一、课程设计选题设计一电镀行车PLC控制系统设计设计二全自动洗衣机PLC控制设计三三路智力抢答器的PLC控制设计四十字路口交通信号灯PLC控制系统设计与调试设计五五层电梯模型PLC 控制系统设计与调试设计六自动售货机的PLC控制设计七注塑机的PLC控制系统设计设计八橡胶挤出机的变频器控制设计设计九花式喷水池的PLC控制系统设计设计十LED点阵图形显示的PLC控制设计十一箱体加工专用机床的PLC控制系统设计设计十二带有转向灯的十字路口交通信号灯PLC控制系统设计二、设计要求1.一人一题，相同题目者设计报告不能雷同；2.PLC选型任意，组态软件选择任意；3.课程设计报告要做到层次清晰，论述清楚，图表正确，书写工整；4.成绩根据设计报告和答辩演示（PPT+电脑仿真）给定。

三．设计任务1．根据控制要求设计程序及必要的硬件系统。

2．PLC选择及I/O及其它PLC元器件分配。

3．选择电器元件，编制元件目录表。

4．设计梯形图。

5．完成上位机的组态监控设计6．在计算机上进行仿真调试；7．用计算机绘制主电路图、PLC控制电路图、电器元件布置图。

8．编写设计说明书及设计小结。

四．设计参考资料[1]史国生主编.电气控制与可编程控制器技术（第三版）.北京：化学工业出版社，2010[2]罗雪莲编著.可编程控制器原理及应用. 北京：清华大学出版社,2008[3]钟肇新，范建东.可编程控制器原理及应用（第4版）. 广州：华南理工大学出版社，2008[4]胡健主编.西门子S7-300PLC应用教程. 北京：机械工业出版社，2007[5]柳春生编著.电器控制与PLC（西门子S7-300机型）.北京：机械工业出版社，2010[6]刘美俊编著.西门子S7系列PLC的应用与维护.北京：机械工业出版社，2008[7]胡学林．可编程控制器应用技术．北京：高等教育出版社，2001[8]吉顺平．可编程序控制器原理与应用．北京：机械工业出版社，2011[9]郁汉琪．机床电气及可编程序控制器实验、课程设计指导书．北京：高等教育出版社，2001[10]《工厂常用高低压电气设备手册》上下册[11]《工厂常用高低压电气设备手册》增补本[12] 刑郁甫、杨天民、赵积善编.新编实用电工手册, 北京：地质出版社，1997[13] 郑忠等编.新编工厂电气设备手册[M].北京：兵器工业出版社，1994[14] 森兰BT40变频器编程手册[15] 韩安荣编.通用变频器及其应用（第二版）.[M]北京：机械工业出版社，2000[16] 三菱可编程控制器FX通讯用户手册，JY992D69901，2001年5月[17] 陈静.PLC应用开发技术与工程实践.北京:人民邮电出版社,2005[18] 汪晓平. PLC可编程控制器系统开发实例导航. 北京: 人民邮政出版社. 2004[19] 丁炜、魏孔平.可编程控制器在工业控制中的应用.北京: 化学工业出版社.2004.11设计一电镀车间专用行车PLC控制系统设计1.设备基本情况介绍该电镀自动线是某厂电镀车间为提高工效、促进生产自动化和减轻劳动强度而提出制造的一台专用半自动起吊设备。

《电气控制与 PLC》课程标准一、适用对象本课程标准适应3年制中职学校。

二、适用专业电子技术应用专业群及相关专业。

三、课程性质本课程是电子技术专业群的核心课课程。

本课程是依据电子技术专业群人才培养目标和相关职业岗位的能力要求而设置的，对本专业所面向的电气工程技术人员所需要的知识、技能、和素质目标的达成起支撑作用。

在课程设置上，前导课程有《电子技术基础》（B0075），后续课程有《智能安防系统安装与维护》（B0218）。

四、课程目标总体目标通过学习本课程，使学生懂得常用低压电器的安装规范和使用要求，理解电机控制原理，掌握PLC的编程，熟悉控制线路安装调试方法，初步具有分析、选用和设计电气控制线路的能力，为解决生产实际问题和技术改造工作打好基础。

1、知识目标懂得常用低压电器的安装规范和使用要求，理解电机控制原理，掌握PLC的编程，熟悉控制线路安装调试方法，初步具有分析、选用和设计电气控制线路的能力。

2、技能目标懂得电气控制与PLC控制的方法，具备电工上岗证和维修电工技能证中动力部分的理论知识和技能，培养学生学习兴趣，形成正确的学习方法，有一定的自主学习能力。

3、素质养成目标通过课程的学习，培养运用所学的知识解决生产生活中相关问题的能力；强化安全生产、节能环保和产品质量等职业意识，养成良好的工作方法、工作作风和职业道德。

五、参考学时与学分1.学时：1242.学分：7六、设计思路依据电气工程及自动化控制系统技术人员的技能要求，打破以知识传授为主的传统学科课程模式，以工作任务为中心组织课程教学，让学生在完成具体任务的过程中掌握电气控制与PLC的应用，构建相关理论知识，发展职业能力。

在教学过程中，结合校企合作等途径充分开发学习资源，给学生提供丰富的实训机会，通过创设真实的学习情境，让学生完成电气控制的典型任务，在真实的情境下形成严谨的科学态度和精益求精的职业素养，为后续课程的深入学习和实际工作打下夯实的基础。

电器与plc控制技术第三版课后答案【篇一：电气控制与plc技术习题参考答案】>1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50hz（60hz）、额定电压小于1200v和直流额定电压小于1500v的电路中，起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答：（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：(1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。

(2) 防止电气设备漏电伤人(3) 采用安全电压(4) 使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地。

7．保护接地要注意哪些问题？工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子。
