第五章继电一接触器控制系统的设计常用的生产机械目前仍广泛应用继电接触器控制系统,在学习了继电接触器典型控制环节和一些生产机械电气设备之后,应能对一般生产机械电气控制电路进行分析。
更为重要的是应能举一反三,对一些生产机械进行电力装备的设计并提供一套完整的技术资料。
而生产机械种类繁多,其电气控制设备备异,本章仅以机床电力装备设计为主线,叙述电力拖动方案的选择,电动机容量的计算,电气控制电路的设计以及机床电力装备的施工设计等。
以求掌握继电接触器控制系统的设计方法和常用控制电器的选择;学会继电接触器控制系统的安装和调试。
第一节电气控制系统设计的基本原则和内容.设计工作的首要问题是树立正确的设计思想,树立工程实践的观点,使设计的产品经济、实用、可靠、先进、使用及维修方便等。
任何一台机械设备的结构型式和馋用效能与其电气自动化程度有着十分密切的关系,因此机床电气设计应与机械设计同时进行并密切配合。
同肘,对于电气设计人员来说,必须对机床机械结构、加工工艺有一定的了解。
这样才能设计出符合要求的电气控制设备。
在电气控制系统设计中,应最大限度地满足生产机械对电气控制的要求,在满足控制要求前提下,力求电气控制系统简单、经济、便于操作和维修并确保控制系统安全可靠地工作·机床电气控制设计的基本内容有:1)确定电力拖动方案。
2)选择电动机容量、结构型式和容量。
3)设计机床电气控制电路图。
4)选择机床电器,制订电器元件一览表。
75)进行机床电力装备施工设计。
6)编写设计计算说明书和使用说明书。
‘第二节电力拖动方案的确定和电动机的选择一、电力拖动方案的确定.电力拖动方案选择是电气设计主要内容之一,也是以后各部分设计内容的基础和先决条件。
.”首先根据机床工艺要求及结构来选用电动机的数量,然后根据机床各运动机构要求的调速范围来选择调速方案。
在选择电动机调速方案时,应使电动机的调速特性与负载特性相适应,以求得电动机充分合理的利用。

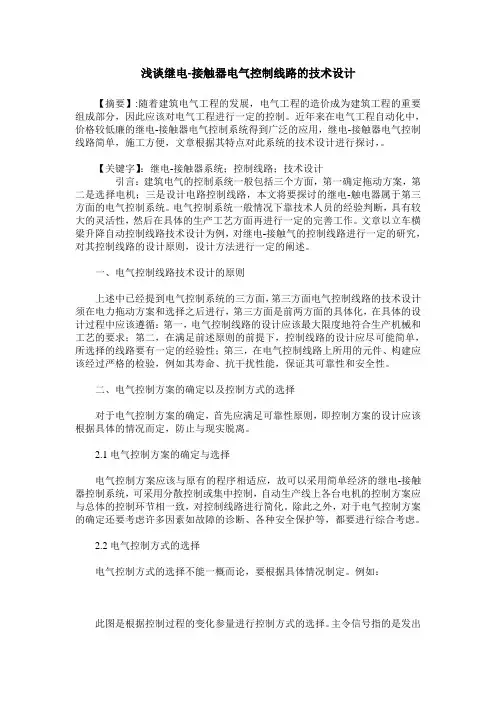

浅谈继电-接触器电气控制线路的技术设计【摘要】:随着建筑电气工程的发展,电气工程的造价成为建筑工程的重要组成部分,因此应该对电气工程进行一定的控制。
近年来在电气工程自动化中,价格较低廉的继电-接触器电气控制系统得到广泛的应用,继电-接触器电气控制线路简单,施工方便,文章根据其特点对此系统的技术设计进行探讨,。
【关键字】:继电-接触器系统;控制线路;技术设计引言:建筑电气的控制系统一般包括三个方面,第一确定拖动方案,第二是选择电机;三是设计电路控制线路,本文将要探讨的继电-触电器属于第三方面的电气控制系统。
电气控制系统一般情况下靠技术人员的经验判断,具有较大的灵活性,然后在具体的生产工艺方面再进行一定的完善工作。
文章以立车横梁升降自动控制线路技术设计为例,对继电-接触气的控制线路进行一定的研究,对其控制线路的设计原则,设计方法进行一定的阐述。
一、电气控制线路技术设计的原则上述中已经提到电气控制系统的三方面,第三方面电气控制线路的技术设计须在电力拖动方案和选择之后进行,第三方面是前两方面的具体化,在具体的设计过程中应该遵循:第一,电气控制线路的设计应该最大限度地符合生产机械和工艺的要求;第二,在满足前述原则的前提下,控制线路的设计应尽可能简单,所选择的线路要有一定的经验性;第三,在电气控制线路上所用的元件、构建应该经过严格的检验,例如其寿命、抗干扰性能,保证其可靠性和安全性。
二、电气控制方案的确定以及控制方式的选择对于电气控制方案的确定,首先应满足可靠性原则,即控制方案的设计应该根据具体的情况而定,防止与现实脱离。
2.1电气控制方案的确定与选择电气控制方案应该与原有的程序相适应,故可以采用简单经济的继电-接触器控制系统,可采用分散控制或集中控制,自动生产线上各台电机的控制方案应与总体的控制环节相一致,对控制线路进行简化。
除此之外,对于电气控制方案的确定还要考虑许多因素如故障的诊断、各种安全保护等,都要进行综合考虑。
