试卷1一、填空题（共10分，每题2分）1.OC门的输出端可并联使用，实现_线与_功能。
2.请列出至少三个电阻器的主要特性参数：标称阻值、允许误差、额定功率、温度系数、噪声等。
3.请列出至少三个电容器的用途：隔直流、旁路（去耦）、耦合、滤波、调谐、储能等。
4.在以AT89C51单片机为核心的系统设计中，通常在其I/O口上加上拉电阻，该上拉电阻阻值一般选为_10～100kΩ_。
（10K算正确）5.在应用电路中，通常在电磁继电器的线圈端并联一个二极管，该二极管的功能是_保护该线圈_。
（续流或蓄流也算正确）二、选择题（共10分，每题2分）1.某数/模转换器的输入为8位二进制数字信号（D7～D0），输出为0～25.5V的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为( B )。
A、 1VB、 0.1VC、 0.01VD、 0.001V2.欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（ B ）。
A、5B、6C、8D、433.在下列逻辑电路中，不是组合逻辑电路的有（ D ）。
A、译码器B、编码器C、全加器D、寄存器4.欲使容量为128×1的RAM扩展为1024×8的RAM，则需控制各片选端的辅助译码器输出端个数为（ D ）。
A、5B、 6C、7D、85.在单片机应用系统中，为实现单片机与被控对象的隔离，可以采用的器件是（ A ）。
A、固态继电器B、三极管放大电路C、时序逻辑电路D、D 触发器三、电路分析题（共20分，每题10分）1. 请仔细阅读如下图的电路，简述各运放的功能，并写出Ｖo1、Ｖo2、Ｖo的表达式。
（10分）参考答案：A1为反相加法电路（2分），A2为同相缓冲电路（2分），A3为减法电路（2分）。
Ｖo1＝－（ＶI1+ＶI2+ＶI2）；（1分）Ｖo2＝ＶI4（1分）Ｖo＝2Ｖo2－Ｖo1＝2ＶI4＋ＶI1+ＶI2+ＶI2（2分）2.如图所示为某音频信号放大电路，请分析图中所示的所有电阻和电容的在该电路中的主要功能或作用。
（10分）参考答案：图中，C1、C2起电源滤波作用；（2分）C3起耦合、隔直作用；（3分）C4和R1组成低通滤波电路，滤掉高频信号；（3分）RP1起信号衰减作用。
（2分）四、程序分析题（共20分，每题10分）1.仔细观察下图所示电路，下面是一段想让数码管1 显示2，数码管2 显示3 的子程序，能使程序完成功能的选项是（）。
LED：MOV P1，①LCALL DEL1MOV P1，#00HLCALL DEL2MOV P1，②LCALL DEL1MOV P1，#00HLCALL DEL2SJMP LED参考答案：①要使数码管1 显示2，需要P1.7为高电平，且数码管1的a,b,g,e,d为高电平，因此对应的P1.0, P1.1, P1.6,P1.4, P1.3为高电平，则该空应填#0DBH。
（5分，若无分析只有结果应扣2-3分）②要使数码管2 显示3，需要P1.7为低电平，且数码管1的a,b,g,c,d为高电平，因此对应的P1.0, P1.1, P1.6,P1.2, P1.3为高电平，则该空应填#4FH。
（5分，若无分析只有结果应扣2-3分）2. 仔细分析下图中所示电路，简述下列问题。
（1）为满足当按下按键后二极管点亮的功能，请在空白处添加相应的指令。
……SETB P1.0MOV C，P1.0MOV P1.1，C……参考答案：当按下按键后，通过指令MOV C，P1.0读回的P1.0为低电平，而要实现二极管点亮的功能，又需要P1.1为高电平，故该处的指令应该是CPL C。
（5分）（2）电路中电容C 的作用是什么？（5分）参考答案：用于对按键的硬件消抖五、编程题（共10分）请用AT89C51单片机汇编语言写一段延时子程序，并简述设计思路。
单片机的工作频率为12MHz，延时时间大约为100ms。
参考答案：单片机工作频率为12MHz，则单周期指令的执行时间为1μs。
（2分）延时子程序如下：DELAY: MOV R7, #100DL: MOV R6, #250DJNZ R6, $DJNZ R7, DL1RET （6分。
R7，R6的取值有误，可酌情给1～5分）要使延时更准确，一般应使R6的取值更大，而R7取值更小。
延时时间粗略计算如下：[（2×250）+2]×200≈100 000μs＝100ms。
（2分）六、设计题（共30分，第1题10分，第2题20分）1．试用三端线性稳压集成电路W7805设计一个输出电压为0～24V（用电位器调整）的直流稳压电源。
（10分）参考答案：参考电路如图，（5分）图中的运放为同相缓冲器，R1两端的电压即为W7805的输出端的电压5V，如果取R1=2.5KΩ，R F=0～12KΩ，（5分，其他参数如果计算正确，也给满分）则输出电压的可调范围即为0～24V。
2.以AT89C51为核心的小系统，拟采用P2口直接作1片LED 七段数码管的段驱动，用P1口作行列式键盘输入口，每按一个键，能在数码管上显示出是按了哪一个键。
1. 请设计出该小系统的完整硬件结构图；（10分）2. 画出主程序流程图；（7分）3. 简述一种按键除抖的方法。
（3分）参考答案： 1. 硬件结构图如图。
评分标准：复位电路2分；晶振（时钟）电路2分；键盘（采用查询和中断均正确）电路3分；共阳或共阴LED电路3分。
2. 主程序流程图。
（7分）3. 按键除抖的方法：（只要列出一种均给满分）（共3分）（1）硬件除抖，如加RS触发器等；（2）软件除抖，如在程序中加入20ms的延时子程序等；（3）在按键上并联一个0.1uF的电容。
卷二一、选择题（20分）1.在以下四种稳压电路中，能为A/D 转换器提供高精度参考电压的是（ B）。
A、78XX 三端集成稳压器B、集成电压基准源C、79XX 三端集成稳压器D、CW117/137 三端可调稳压器2．一个16选1的数据选择器，其地址输入端有（C）。
A、1个B、2个C、4个D、8个3.属于组合逻辑电路的是（B）。
A、触发器B、全加器C、移位寄存器D、计数器4.在单片机应用系统中，为实现单片机与被控对象的隔离，可以采用的器件是（A）。
A、固态继电器B、三极管放大电路C、时序逻辑电路D、D 触发器5. 一个4 位分辨率的A/D 转换器，参考电压为1V，则该A/D 转换器所能识别的最小模拟电压值是（单位V）（D）。
A、1/2B、1/4C、1/8D、1/16二．填空题：（20分）1．基准源和稳压源的区别是什么？（噪声系数、电流输出能力）2．LED的动态扫描显示方式，依据人眼的什么特性？（瞬态暂留）3．DAC和ADC哪个可以当作分压器用吗？（DAC）4．在使用单片机的时候，为什么经常用低电平有效？（推动能力，上点复位为高电平）5．选用继电器的时候，要考虑的参数有哪些（2个）？（推动能力，驱动电压）三、问答题（共60分）1. 请仔细阅读如下图的电路，简述各运放的功能，并写出Ｖo1、Ｖo2、Ｖo的表达式。
（10分）参考答案：A1为反相加法电路，A2为同相缓冲电路，A3为减法电路。
Ｖo1＝－（ＶI1+ＶI2+ＶI2）；Ｖo2＝ＶI4Ｖo＝2Ｖo2－Ｖo1＝2ＶI4＋ＶI1+ＶI2+ＶI22.根据等效阻抗的原理，分析下面的电路为什么是一个低通滤波器？（5分）答案要点：C1与R1并联等效为反馈电阻Rf，则随着频率的提高，Rf越来越小，所以为一个低通滤波器。
3.用积分或者微分的原理分析一下电路，说明问什么该电路能实现上电复位功能，给出上电的RESET端的电压相应曲线，并说明是高电平复位还是低电平复位？（10分）答案要点：该电路从数学意义上讲是一个积分电路，电路上电以后输入相当与一个阶越信号，Reset的输出其实就是一个积分电路的阶越相应。
该电路为低电平上电复位。
4．该按键的设计方法是否正确？为什么？试给出正取的电路。
（10分）不正确，P1.0口在按键没有被按下时为不定态，应加一个上拉电阻。
5. 8051系列单片机在进行IO读的时候，能不能直接读？如果不能，应该进行什么操作，为什么？（5分）不能进行直接读操作，应该在读之前向端口写1，因为IO为准双向口。
6．MOVX和MOVC访问的存储区有什么不同？（5分）MOVX访问的是数据存储区，MOVC访问的是程序存储区。
7．请写出一个延时程序，可以用C语言或者汇编（至少延时200个指令周期，程序行不能超过10行）？（5分）Delay: MOV R6,#0FFHDJNZ R6,$RETVoid delay（int i）｛i=0xff;while(i--);}8. 请解释什么是中断，说明中断对PC（当前运行地址）值和SP（堆栈指针）值的影响，如果运行Timer，对Timer的影响？（10分）答：中断打断现有的程序运行，跳入新的程序段，处理完毕后，又返回被打断的程序地址，开始接着运行。
当前PC值被保存，中断入口地址被存取PC值中，中断处理程序运行结束后，被保存的PC值被恢复，接着运行。
SP值因为压栈的原因发生变化，中断处理程序结束后，SP值又回到原来的值。
中断对Timer的运行不产生影响，应为timer为独立的硬件单元。
只是在Timer产生中断的时候要考虑中断优先级的问题。

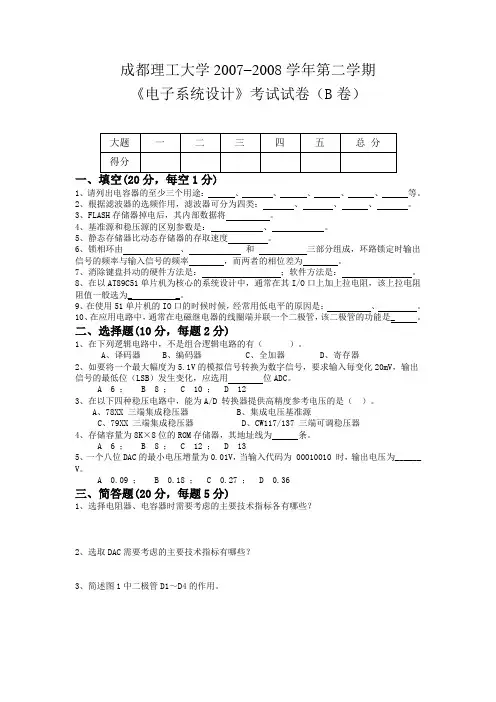

卷三一、填空(20分，每空1分)1、请列出至少三个电容器的用途：隔直流、旁路（去耦）、耦合、滤波、调谐、储能等。
2、根据滤波器的选频作用，滤波器可分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器等四种。
3、EEPROM存储器掉电后，其内部数据将不变。
4、MCS51单片机的CPU是 8 位。
5、静态存储器比动态存储器的存取速度快。
6、并行接口与串行接口相比，并行接口的传送速率高。
7、选取DAC，首先应该考虑的是DAC的转换精度和转换速度。
当然也需要考虑其他要求，如电源、基准电压、输入缓冲、输出模式、工作控制、温度稳定性、功耗、封装和成本等。
8、锁相环由鉴相器（或相位比较器）、环路滤波器和压控振荡器三部分组成，环路锁定时输出信号的频率与输入信号的频率相同，而两者的相位差为 0 。
9、在以AT89C51单片机为核心的系统设计中，通常在其I/O口上加上拉电阻，该上拉电阻阻值一般选为_1～100kΩ_。
（10K均算正确）10、一个12选1的数据选择器，其地址输入端有 4 个。
二、选择题(10分，每题2分)1、MCS51读写数据通过 A 并行口传送。
A.P0B.P1C.P2D.P32、如要将一个最大幅度为5.1V的模拟信号转换为数字信号，要求输入每变化20mV，输出信号的最低位（LSB）发生变化，应选用 B 位ADC。
A 6 ；B 8 ；C 10 ；D 123、与TTL门电路相比,CMOS门电路 CA．制造工艺更复杂 B．成品率低C．功耗较小 D．不能使用高于5V的电源4、存储容量为8K×8位的ROM存储器，其地址线为 D 条。
