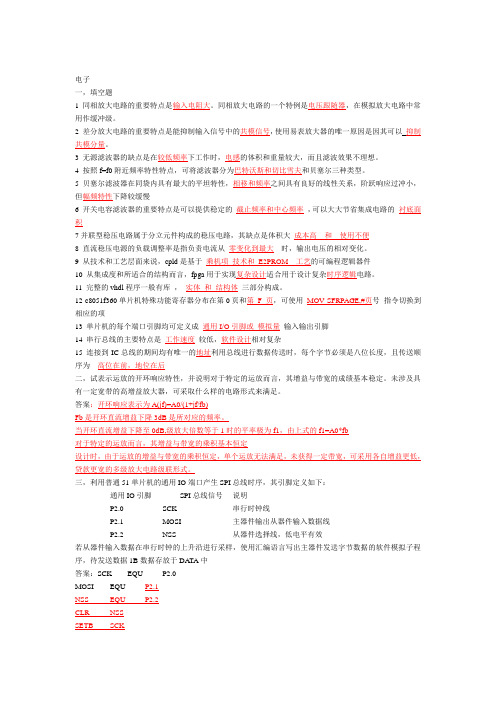

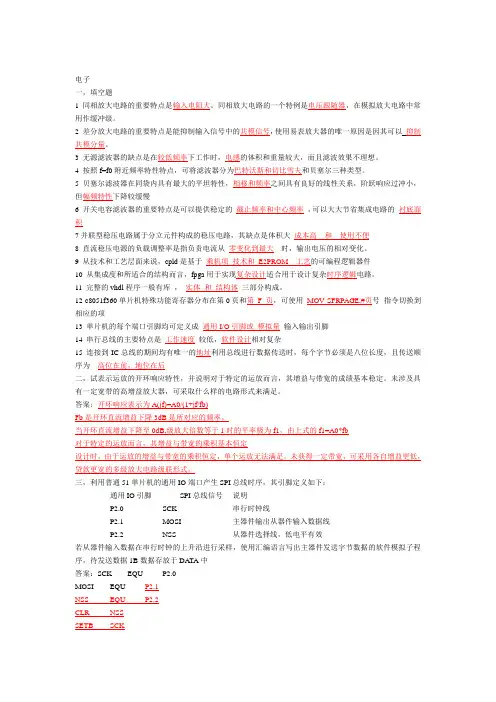

电子一，填空题1同相放大电路的重要特点是输入电阻大。
同相放大电路的一个特例是电压跟随器，在模拟放大电路中常用作缓冲级。
2 差分放大电路的重要特点是能抑制输入信号中的共模信号，使用易表放大器的唯一原因是因其可以抑制共模分量。
3 无源滤波器的缺点是在较低频率下工作时，电感的体积和重量较大，而且滤波效果不理想。
4 按照f=f0附近频率特性特点，可将滤波器分为巴特沃斯和切比雪夫和贝塞尔三种类型。
5 贝塞尔滤波器在同袋内具有最大的平坦特性，相移和频率之间具有良好的线性关系，阶跃响应过冲小，但幅频特性下降较缓慢6 开关电容滤波器的重要特点是可以提供稳定的截止频率和中心频率，可以大大节省集成电路的衬底面积7并联型稳压电路属于分立元件构成的稳压电路，其缺点是体积大成本高和使用不便8 直流稳压电源的负载调整率是指负责电流从零变化到最大时，输出电压的相对变化。
9 从技术和工艺层面来说，cpld是基于乘机项技术和E2PROM 工艺的可编程逻辑器件10 从集成度和所适合的结构而言，fpga用于实现复杂设计适合用于设计复杂时序逻辑电路。
11 完整的vhdl程序一般有库，实体和结构体三部分构成。
12 c8051f360单片机特殊功能寄存器分布在第0页和第F 页，可使用MOV SFRPAGE,#页号指令切换到相应的项13 单片机的每个端口引脚均可定义成通用I/O引脚或模拟量输入输出引脚14 串行总线的主要特点是工作速度较低，软件设计相对复杂15 连接到IC总线的期间均有唯一的地址利用总线进行数据传送时，每个字节必须是八位长度，且传送顺序为高位在前，地位在后二，试表示运放的开环响应特性，并说明对于特定的运放而言，其增益与带宽的成绩基本稳定。
未涉及具有一定宽带的高增益放大器，可采取什么样的电路形式来满足。
答案：开环响应表示为A(jf)=A0/(1+jf/fb)Fb是开环直流增益下降3dB是所对应的频率。
当开环直流增益下降至0dB,级放大倍数等于1时的平率极为f1，由上式的f1=A0*fb对于特定的运放而言，其增益与带宽的乘积基本恒定设计时，由于运放的增益与带宽的乘积恒定，单个运放无法满足，未获得一定带宽，可采用各自增益更低，贷款更宽的多级放大电路级联形式。
电⼦设计知识试题（含答案）⼀、是⾮题（每题1.5分，共24分）1、（√）三只普通硅⼆极管串联，可作２.1伏稳压管使⽤。
2、（√）在很⾼频率的条件下⼯作，晶体⼆极管将失去单向导电性能。
3、（√）桥式整流，负载为电容滤波的电路中，若电容器上的电压为17伏，则整流器输⼊的交流信号有效值⼀般要⼤于17伏。
4、（X）交流放⼤器级间耦合电容器的容量若减⼩，则放⼤器的低频特性将变差，即f L将减⼩。
5、（X）共发射极晶体管放⼤器与共源极场效应管放⼤器相⽐，前者所允许的输⼊信号幅值将⼤于后者。
6、（X）触发器的置位端（置1端）⾄输出端的信号延时量⼀定⼤于触发器由输⼊端⾄输出端的延时量。
7、（X）在实际电路中，与门、与⾮门的多余输⼊端⼝最好都接⾼电平，以免⼲扰信号窜⼊电路。
8、（√）译码器、加法器、触发器等都属于组合逻辑电路。
9、（√）计算机系统既应包括硬件系统，也应包括软件系统。
10、（X）计算机的机器语⾔能为硬件电路所识别，它与所⽤CPU的类型⽆关。
11、（√）MCS-51单⽚机的复位电平均为低电平，其持续（保持）时间应在2个机器周期以上。
12、（√）MCS-51单⽚机与80C51单⽚机是完全兼容的。
13、（X）要对20H Z~10 k H Z的语⾳信号进⾏A/D转换，则采样信号的频率应在10KH Z以上。
14、（√）信号源的输出阻抗⼀般均较低，电压表的输⼊阻抗均较⾼。
15、（X）直流稳压电源的内阻愈⾼，它的输出电压稳定性能就愈好。
16、（√）扫频仪是⽤来检测、分析信号频谱结构的⼀种测量仪器。
⼆、选择题（每题2分，共26分）1、（ A ）标注为2P2的电容器，其电容值为：A、2.2PFB、22PFC、220PFD、0.22uF2、（ B ）在⾊环（带）标注的电阻值的电阻体上，棕⾊代表数字：A、0B、1C、2D、33、（ D ）稳压管、变容⼆极管在正常⼯作时，应：A、⼆者均加正向电压B、⼆者均加反向电压C、前者加正向电压，后者加反向电压D、前者加反向电压，后者加正向电压4、（B ）晶体管共集电极放⼤器与场效应管共漏极放⼤器的输出电压与输⼊电压间的相位关系为：A、均为同相B、均为反相C、前者为同相，后者为反相D、前者为反相，后者为同相5、（ A ）⼀前后沿很陡的⽅波通过⼀放⼤电路，若其输出的⽅波前后沿变得不陡，甚⾄近似为三⾓波或锯齿波，其主要原因为：A、放⼤器的增益不合适B、放⼤器的下限截⽌频率f L过⾼C、放⼤器的上限截⽌频率f H过低D、放⼤器的上限截⽌频率f H过⾼。
10年秋初级、助理电子工程师认证综合知识试卷、答案要点综合知识试卷一、是非题（每题1分，共20分）1.（）一个新电池的内阻要比旧电池的内阻大。
2.（）电解电容器是具有正负极性的电容器。
3.（）电感器上的电压不能突变，电容器上的电流不能突变。
4.（）电路中任一节点其流入的电流等于流出的电流。
5.（）半导体二极管的正向导通电阻是一常数，与工作点的电流大小无关。
6.（）放大电路中，温度升高后，半导体三极管的电流会增大。
7.（）电容器的单位中：1μF=10-6F，1pF=10-12F。
8.（）半导体三极管的β值为一常数，与工作点的高低无关。
9.（）半导体三极管作放大时，其be结（发射结）、bc结（集电结）均应加正向电压。
10.（）数制变换中，下式相等：（161）10=（A1)16=(1010 0001)2。
11.（）在逻辑代数中，下列关系成立：A+B+1=0，A+AB=A。
12.（）在实际应用中，与门的某一输入端若闲置不用，最好接低电平地，以免干扰信号窜入电路。
13.（）D触发器在CP端脉冲作用后，输出Q=D。
14.（）已知某存储芯片有12根地址线，则其存储容量至少为4KB。
15.（）共阴极LED数码管显示数字“8”的十六进制代码应为7F。
16.（）电压表的输入电阻应尽可能大一点，以减弱其对被测电路的影响。
17.（）普通三用表可以用来检测音频电压的大小。
18.（）在嵌入式技术中，常见的ARM之意是微处理器行业中一家知名企业的英文字头缩写。
19.（）用示波器观测某一正弦信号时，若要使显示屏上的波形个数由多变少，则X轴扫描信号的频率应由低变高。
20.（）AT89C51单片机在外扩EEPROM时，EA引脚必须接地。
二、选择题（每题2分，共40分）1.（）标称为103的电容器，其容量为：A、103pFB、10.3pFC、1000pFD、10000pF2.（）标称为393的电阻器，其电阻值为：A、393ΩB、39.3ΩC、39kΩD、 3.9kΩ3.（）正常工作时，稳压二极管与光电二极管应外加：A、均应加正向电压B、均应加反向电压C、前者加正向电压，后者加反向电压D、前者加反向电压，后者加正向电压4.（）已知电路如图2.1 所示，此电路属于何种滤波电路？图2.1A、低通滤波电路B、高通滤波电路C、带通滤波电路D、带阻滤波电路5.（）已知电容器的充电电路如图2.2所示，当开关合上后，大约经过多少时间，电容C才能充至接近6V的电压：图2.2A、约50秒B、约20秒C、约10秒D、约2秒6.（）已知理想变压器初级电流、电压及初次级匝比如图2.3所示，则次级负载电阻为：图2.3A、1ΩB、 2.2ΩC、220ΩD、22Ω7.（）已知电路如图2.4所示，若使输出信号仍为方波，则RC乘积与输入方波的脉宽τ大致是什么关系？图2.4A、RC<<τB、RC=τC、RC>>τD、无关8.（）在共e、共b、共c三类放大器中，输出电压与输入电压反相180°的是：B、共b放大器C、共c放大器D、共b、共c放大器9.（）放大器中，能使放大器输出电压稳定，输入阻抗提高的反馈是：A、电压并联负反馈B、电压串联负反馈C、电流并联负反馈D、电流串联负反馈10.（）BJT三极管与FET三极管相比：A、二者输入电阻均很大B、二者输入电阻均很小C、前者的输入电阻较小，后者的输入电阻甚大D、前者的输入电阻甚大，后者的输入电阻较小11.（）已知放大电路如图2.5所示，输出电压U01、U02与输入U i信号间的相位关系为：图2.5A、U01、U02均与U i同相B、U01、U02均与U i反相C、U01与U i同相，U02与U i反相D、U01与U i反相，U02与U i同相12.（）在各类低频功率放大器中，效率最高者为：A、D类放大器B、A类放大器C、AB类放大器D、B类放大器13.（）下列数据中，数值最小者为：A、（10 1001）2B、（0010 1001）BCDC、（52）10D、（23A）1614.（）一与门、一或门的一个输入端接低电平0，则其各自的输出为：A、均为高电平1B、均为低电平0C、与门的输出为1，或门的输出不确定D、与门的输出为0，或门的输出不确定15.（）已知电路如图2.6所示，则输出L与输入A、B间的逻辑关系为：图2.6A、L=A+BB、L=A+BC、L=A·BD、L=A·B16.（）带探头和不带探头时，示波器的输入电阻约为：A、均为1MΩB、均为10MΩC、前者为1MΩ，后者为10MΩD、前者为10MΩ，后者为1MΩ17.（）8051单片机在同一优先级的中断源同时申请中断时，CPU应首先响应。

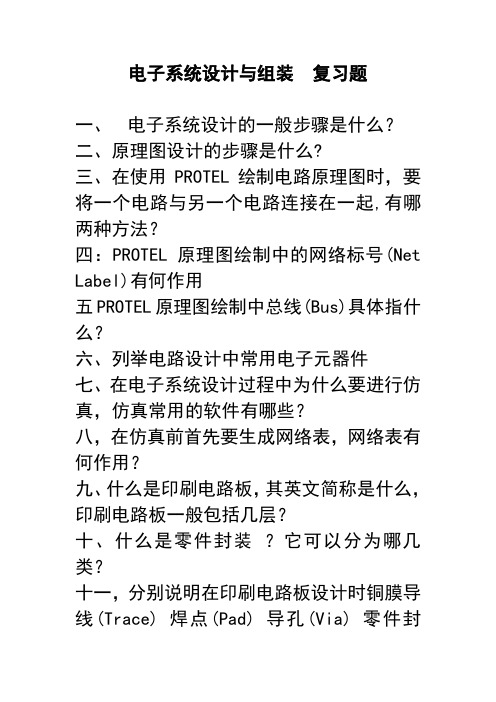

电子系统设计与组装复习题
一、电子系统设计的一般步骤是什么？
二、原理图设计的步骤是什么?
三、在使用PROTEL绘制电路原理图时，要将一个电路与另一个电路连接在一起,有哪两种方法？
四：PROTEL原理图绘制中的网络标号(Net Label)有何作用
五PROTEL原理图绘制中总线(Bus)具体指什么？
六、列举电路设计中常用电子元器件
七、在电子系统设计过程中为什么要进行仿真，仿真常用的软件有哪些？
八，在仿真前首先要生成网络表，网络表有何作用？
九、什么是印刷电路板，其英文简称是什么，印刷电路板一般包括几层？
十、什么是零件封装？它可以分为哪几类？
十一，分别说明在印刷电路板设计时铜膜导线(Trace) 焊点(Pad) 导孔(Via) 零件封
装的作用。
十二\设置相对原点位置应该选择哪一个图标。
（用笔圈出）
十三、总结印刷电路板设计的一般步骤。

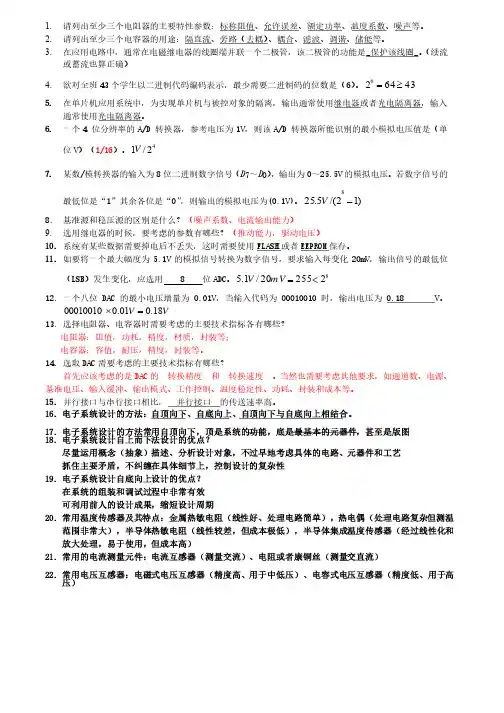

电子系统设计试题库一、填空题1、电子系统分为模拟型、数字型、及两者兼而有之的混合型三种。
2、所谓黑箱辨识方法，就是考察黑箱的输入、输出及其动态过程来定量地研究黑箱的功能特性、行为方式，从而探索其内部结构和机理。
3、印制电路板按板层可分为单层板、双层板和多面板。
4、电烙铁按加热方式分，有直热式、感应式、气体燃烧式等。
5、在焊接元器件时，常用的焊料是铅锡焊料。
6、印制电路板的地线可以采用并联分路式、汇流排式、大面积接地和一字形接地等布线形式。
7、电子测量仪器大体可分为专用仪器和通用仪器两大类。
8、测试技术包括调整和测试两部分。
9、电磁干扰产生的途径主要有平行线、天线效应、电磁感应。
10、典型的模拟电路系统主要由传感器件、信号放大与变换电路（模拟电路）和执行机构三部分组成。
11、晶体管串联反馈调整型稳压电源是一个闭环反馈控制系统，主要由调整元件、比较放大、基准电压、取样回路四部分组成。
12、随机存储器按存储机理不同可分为静态RAM 和动态RAM 。
13、数字模拟转换器常用的技术指标为分辨率和转换速率。
14、光电耦合器主要由发光二极管和光敏三极管组成。
15、热敏电阻有正温度系数热敏电阻和负温度系数热敏电阻之分。
16、常用电子元器件有电阻器、电容器、变压器、二极管、三极管等。
17、由PN结构成的半导体二极管具有的主要特性是单向导电性，电路符号是D 。
18、两个电感元件，L1=20mH，L2=20 mH，则并联起来后的等效电感L = 10 mH。
19、某三极管的型号为3DD1,其中第一个字母D表示NPN 型硅管。
20、某色标法四环电阻的第一、二、三、四色环分别为黄、蓝、红和金色，则其标称阻值为 4.7KΩ，允许偏差为±5%。
21、电容并联电路中，起决定性作用的是容量大的电容，串联电路中，起决定性作用的是容量小的电容。
22、用万用表测量电阻时，选好合适的档位后，在测量前应该先对万用表进行欧姆调零，对元器件进行放电。
复习1..LED数码管段码和位码的关系。
共阴极和共阳极如何判别？段码指的字形码，就是数码管上显示的字形。
位码指的多个数码管显示的时候，让数码管显示设定的对应的公共端的值，选择对应的数码管点亮。
这个就是位码，即位置码。
LED数码有共阳和共阴两种，把些LED发光二极管的正极接到一块（一般拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。
找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。
相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的了。
2.TM4C123G单片机的简介（内核、位宽等）内核：d ARM Cortex-M4F MCUs 位宽：32位ARM Cortex-M4F core up to 80 MHzPower:• Active power as low as375 µA/MHz• Low-power modes down to1.6 µAIntegration:• Up to 40 PWM outputs,2 QEIs• Up to 24 timers• 12-bit ADCs up to 1 MSPS• Up to 20 serial portsUART,I2C, SPI/SSI• CAN A/B, USB 2.0 OTG/H/DB 2.0总线和RS-232，RS-485总线的速率，传输距离RS-232总线的速率一般小于20kbps，传输距离一般小于15m，协议理论传输距离是10米RS-485总线的速率最高为10Mbps，传输距离最大约为1219m，协议理论传输距离是1000米USB2.0总线的速率USB2.0 High Speed（高速版）：理论速度是480Mbp，USB2.0 Full Speed（全速版）：理论速度是12Mbps，根据USB2.0规范，USB 信号在不经过放大的情况下，最远的传输距离是五米4.开关电源拓扑结构中,Buck型和Boost型的原理和区别Buck型开关电源将输入电压Vin变换成0≤vo≤Vin的稳定输出电压 Vo，所以又称降压开关电源。
电子系统设计题目1、信号发生器设计设计任务和要求1) 信号产生类型：正弦波、方波和三角波。
2) 输出信号频率范围：100Hz~20KHz。
步进间隔小于等于10Hz。
频率偏移小于5%。
3) 输出信号幅度范围0.1V~5V。
步进0.1V可以调整，误差小于10%。
2、温度测量控制器设计11) 使用AD590温度传感器设计温度测量电路，温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定，掉电后数据保存。
4) 温度超限报警功能。
3、温度测量控制器设计21) 使用DS18B20温度传感器设计温度测量电路，温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定，掉电后数据保存。
4) 温度超限报警功能。
4、数控稳压电源设计。
1) 设计一个输出电压为0~30V，输出电流为0.5A；2) 输出电压可调，步进电压0.1V；3) 电压显示；4) 键盘输入调节。
5、直流电机转速测量与控制1) 电机转速测量，并数码管显示，单位为rad/min；2) 电机转速由数字设定，步长为10rad/min；3) 设定与实测转速的误差在1%内。
一块51单片机，1个直流电机，2个8段数码管，1个光电传感器6、小型多路温控采集系统设计1) 测温范围0~100度；2) 测温精度1±℃；3) 设计2路温度采集系统4) 数码管显示温度，显示方式为点测与巡测；5) 测温点与控制显示部分距离为50m 。
7、数字电压表设计1) 测量()V .00020-±的直流电压；2) 测量精度1±%；3) 显示测量电压 4) 语音报测量值8、数字电流测量表设计1) 测量()mA 2000-±的直流电流；2) 测量精度1±%；3) 显示测量电流 4) 语音报测量值9、简易电子琴设计1) 发声器件为8Ω、0.25W 动圈式扬声器；2) 设置至少8个音符的按键；3) +5V 供电4) 演奏3首乐曲10、利用PCF8563，设计2016奥运会倒计时钟1) 具有对表功能2) 显示当前时间和倒计时天数；3）具有停电保持功能。
电子系统设计（电子）复习题第一章、电子系统设计基础1、电子系统的定义是什么？电子系统主要是指多个电子源器件或功能模块组成，能实现较复杂的应用功能的客观实体2、什么是Top－Down设计，有何优点（P2）？自顶向下设计，由系统级设计开始，根据系统所描述的该系统应具备的各项功能，将系统划分为单一功能的子系统，在根据子系统功能划分各部件，完成部件设计后，最后才是单元电路和元件级设计。
（系统—>子系统—>部件—>元件）优点：避开具体细节，有利于抓住主要矛盾。
适用于大型、复杂的系统设计。
第二章、常用电子元器件的应用1、数字电位器的基本工作原理是什么（P16）？总的来讲，它是通过计数值来控制电阻值的。
输入端有加/减计数端、片选，内部有7位计数器及其计数存储器、解码器，输出端是受模拟开关控制其通断的电阻阵列。
电阻阵列是通过解码器中移除的码来控制其通断的，因此就有的每个计数值都有与其对应的模拟开关接通状况，也就有了不同的电阻值。
2、交流衰减器的输入输出关系推导。
说明“欠”、“过”、“最佳”补偿的波形特点。
举例说明此电路的一个典型应用，说明示波器探头的补偿原理（教材P20）。
“欠补偿”就是对于高频信号反应欠灵敏，因此测试设备所显示的幅度的变化跟不上被测信号的幅度变化，不管是上升沿还是下降沿，测试设备所显示出来的幅度的变化都是迟缓平滑的。
“过补偿”就是对于高频信号反应过灵敏，因此测试设备所显示的幅度的变化跟超前被测信号的幅度变化，不管是上升沿还是下降沿，测试设备所显示出来的幅度的变化都是斗直尖锐的。
“最佳补偿”就是对于高频信号的反应是同步的，因此测试设备所显示的幅度变化都同步被测信号的幅度变化示波器探头的补偿原理：交流衰减器的一个典型的应用是示波器的10：1探级。
图（a ）中的探级内的1C 为微调电容，调整它可获得最佳补偿。
图（b ）中的1T 集电极向2T 管基极传送脉冲信号，考虑到2T 的发射结电容be C ，以及使2T 由截止能快速饱和，并由饱和向截止态转变时，加快的be I 减少，都必须使用i C ，i C 称为“加速电容”，它工作在过补偿状态 4、画出实际电容器的高频等效电路图，为何PCB 去耦电容要用大小电容组合的结构（第2章 常用电子元器件的应用_2 P5）？PC B 板去耦电容合理配置：电容的容值越大它的谐振频率就越低。
所以一般，我们在PCB 的电源分配处使用10uF~100uF 的大容值的电解电容，来滤除20Mhz 以上高频噪声。
而在集成电路芯片IC 处放0.01uF 的小容值的陶瓷电容，使IC 稳定工作在7Mhz 下。
5.二极管在电子电路中的运用举例，至少记3种，绘图并说明其工作原理（教材36）图（a）为典型的全桥整流图（b）为运算放大限幅，若为普通的二极管（如1N4148），限幅值约为0.7b V6、表贴电阻0805、1206、1210各表示什么含义（教材P55）？贴片元件的尺寸大小，单位英寸1英寸=25.4mm例：表贴电阻0805 表示：长0.08英寸宽0.05英寸0805 ：长：2 宽：1.25 高：1.25 长0.08英寸宽0.05英寸1206 ：长：3.2 宽：1.6 高：1.25 长0.12英寸宽0.06英寸1210：长：3.2 宽：2.5 高：1.5 长0.12英寸宽0.10英寸7、画出光电耦合器的等效电路图，简要说明其工作原理和应用（教材P61）。
工作原理：光电耦合输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上，因光电效应产生了光电流，由受光器输出端引出，这样就实现了电光电的特性转换。
应用：传输开关信号和二次测晶体管工作于截止和饱和两种状态；用于晶闸输出的设计，还有输入端（一次侧）设计8、画出普通继电器接成自锁的电路原理图，举例说明其应用（补充）。
什么是继电器的自锁电路：继电器的线圈是接在辅助电路中的.继电器的副触头(常开)要和给线圈通电的启动开关并联.当开关按下时,线圈通电,常开闭合,常闭断开.当你松开启动开关的时候,由于电流从与开关并联的副触头进入线圈,使得线圈能够继续有电流通过,从而实现了自锁功能.（即不管启动开关的状态如何，都没有办法改变继电器电路的通断状态）10、数字电路电平接口应该遵循什么规则（补充）？如何简单使5V 电平标准与3.3V 电平标准互相接口，估算限流电阻的阻值（第2章 常用电子元器件的应用_1P8、9）？总的来说：驱动门的驱动强度处于负载门的驱动门限内（最小值与最大值之间）。
1R =5V/135mA=37Ω,一般1R 降20%左右，得1R 为30Ω2(5.25 3.7)8*301648V mA R mA--Ω==Ω第三章、模拟电路与系统设计1、如何根据运放的特点和误差来源、功率等因素选择运放外围电阻？(第三章课件，知道误差公式P24)（1）电阻太大，功耗大，电阻太小，误差大（2）从热噪声的角度，反馈电阻应该尽量小，但阻值过小会使反相输入放大电路的输入电阻降低，通常为千欧级（3）误差公式：()()01212111////2f IO IB f IO f R V V I R R R I R R R R ⎛⎫⎡⎤=++-++ ⎪⎢⎥⎝⎭⎣⎦当21//f R R R =时，可以消除偏置电流引起的误差。
2、识别滤波器幅频特性曲线中的通带，阻带，通带衰减，阻带衰减，通带纹波，阻带纹波。
如何根据给定的指标确定滤波器的参数，课件“第三章_模拟电路设计_2”P17页的实例。
（P12的图要画，各参量要标注）通带与阻带 通带纹波实例：某录音系统要求设计抗混叠滤波器： 通带截至频率8KHz ，衰减3dB 。
系统采用12bits 编码。
为了降低滤波器的阶数，采样频率为100KHz 。
要求在相位和衰减之间取得折衷。
参数转换：3dB 截止频率8kHz 。
12bits 编码，量化信噪比为12×6.02=72.24dB根据采样定理，于50kHz 处衰减72dB 就不会发生混叠。
采用巴特沃斯滤波器，在相位和衰减之间取得折衷。
3．什么是DC 一DC?DC 一DC 变换是将固定的直流电压变换成可变的直流电压，也称直流斩波。
4、写出单位增益KRC 有源低通滤波器的电路示意图及f0、Q 值的表达式。
如何根据给定截止频率设计该滤波器？百度文库：有源滤波器的设计0012***f pi R Cf Q B ==5、分析课件“第三章_模拟电路设计_1” 第43页和第46页电路输入输出的关系，说明电路的作用。
（专题5，运放）电压－电流转换器精密整流器7、什么是LDO 器件，它有何特点（教材P157）？LDO 是低压差稳压器特点：输入—输出低压差，从而提高效率，减少能耗缺点：在需要大压降的情况下使用LDO ，在LDO 上消耗的功率将很大，效率大打折扣。
第四、五章、数字电路与系统设计、A/D、D/A技术1、模拟开关是怎样的器件，举例说明它的应用？（名词解释）模拟开关是一种在数字信号控制下，将模拟信号接通或断开的元件或电路，具有低功耗，速度快，无机械触点无残余电压体积小使用寿命长等特点应用：自动信号采集，程控放大，视频开关，总线开关等电路2、分析D/A转换器梯形电阻网络的工作原理，写出D/A转换后的电压与输入数据的关系。
（第四章：权电阻网络P3）百度文库：微机系统与原理第8章权电阻网络的工作原理：从左往右看，不管开关打向哪里，其电阻都是R，对于VREF而言，输入电流为：I=VREF/R 当开关打向IOUT2（此端子接地）时，电流流向地，反之则流行IOUT1，形成有效输出电流。
开关受控于数字输入，最低位到最高位的开关打向IOUT1时，电流分别为：I/256，I/128……I/2因此，流经IOUT1的电流之和为：若在IOUT1端接入运放，反馈电阻为R，则输出电压= -VREF*D/2563、抗混迭滤波器有何作用？若与低通模拟系统的-3dB截止频率为最高频率，为何实际系统的采样率会远大于奈奎斯特采样率，画出示意图说明？抗混迭滤波器作用：在采样之前，采样率是预先知道的，但是被采样信号的最高频率是未知的，为了不发生混迭，在采样之前首先要将信号进行模拟低通滤波处理，滤波器的理论截至频率为采样率的一半。
如果将采样率设为滤波器截至频率的两倍，为了不发生混迭，意味着滤波器要具备垂直下降的截至特性（理想砖墙Brick-Wall滤波器），这是不可能实现的。
工程实际上，为了降低模拟滤波器的设计难度，采样率一般要大于滤波器截至频率的数倍以上4、数字带宽和模拟带宽有何区别？以奈奎斯特采样率的一半速率为基准进行归一化，计算数字带宽。
模拟带宽：指模拟信号所含最高频率和最低频率之差。
数字带宽：又称为数码率，它等于采样频率（对应于模拟信号的时间轴）与比特数（对应于模拟信号的幅度轴，比如8bit，就是说幅度的精度为Amax/64。
当然，这里比特数为8）之积。
数字带宽：实质上是指数码速率，即为单位时间内通过心道的二进制数的比特数通过的数模拟带宽：能够有效通过心道的信号的最大频带宽带。
数字带宽是模拟带宽对采样率的一半的归一化第五章、现代数字系统设计与EDA技术1、什么是可综合设计和不可综合设计，分别举例说明。
用VHDL语言设计硬件，能够生成实际硬件结果的设计，称为可综合性设计，不能够生成实际硬件结构的设计称为不可综合设计。
可综合设计：计数器，触发器，是续集，组合逻辑不可综合设计：文件IO，VHDL语言中的after延时等2、什么是设计验证？VHDL测试台的作用以及基本设计思路是什么？（第五章课件）设计验证是证明设计思路如何实现的过程，即通过各种方法核对设计规范和输出结果一致性的过程。
（即包括验证设计内部的正确的白盒测试，又包括验证外部输入输出正确性的黑盒测试）VHDL设计台用于设计仿真，其基本思想是构建一个虚拟的仿真环境，带测试的设计只是这个环境下的一个模块，通过给待测模块施加一定的激励，观察，捕获起输出，使用人工或自动判断实际输出与期待输出的一致性。
4、数字系统的同步设计和异步设计的区别、优缺点各是什么？给定外部时钟信号和数据信号，说明用同步和异步方法写FPGA内部触发器的基本国策，设FPGA驱动时钟的频率远大于外部数据输入的时钟频率。
同步和异步的区别：同步设计是指系统中的所有模块都在同一个参考时钟的触发下工作。
而异步设计则是至少使用了两个以上不同的时钟，一般是各模块使用各自的时钟，模块间用握手协议进行通信。
同步设计：优点：系统有一个统一的时序参考点，这样使得电路的设计、仿真软件能够自动准确的分析系统的时序，确定系统的最大工作时钟频率，分析痛是否满足时序要求。
缺点：与异步电路相比电路通常比较复杂，随着设计规模的扩大，其时钟的skew 和时钟网络的复杂性日益严重异步设计：优点：①模块化特点突出；②对信号的延迟不敏感；③可避免时钟skew问题；④有潜在的高性能特性；⑤电磁兼容性好；⑥简单、紧凑、功耗较低缺点：无法实现自动化和标准化5、什么是触发器的建立时间和保持时间，理解第五章课件P35页的寄存器传输模型，说明为何同步电路可以进行自动时序分析，而异步电路无法做到。
