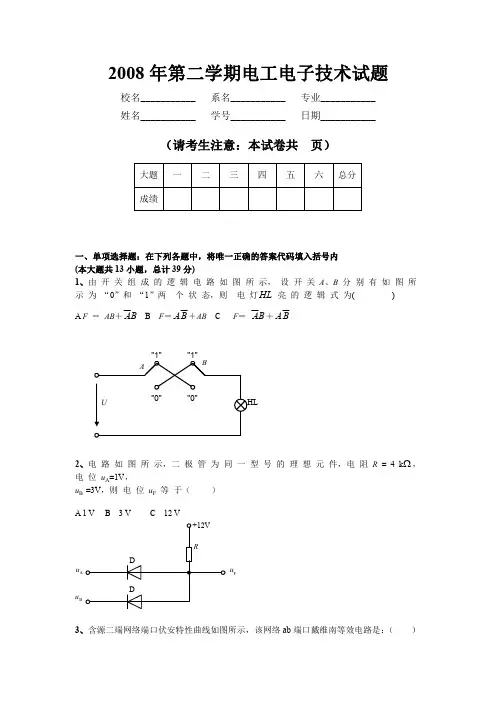

成都理工《电子系统设计》考试题(附答案)

智慧树知到《现代电子系统设计基础》章节测试答案第1章单元测试1、在输出电流比较小且负载几乎不变的场合，宜采用的滤波方式是？答案：电容输入式滤波电路2、使用集成芯片的优点？答案：可以使系统稳定、外围电路简单、可以使测试更方便3、通用型集成运放适用于放大( )答案：低频信号4、多级放大电路的级数越多，则其( )答案：放大倍数越大，而通频带越窄5、在单相桥式整流电路中，若有一只整流管接反，则（）答案：整流管将因电流过大而烧坏第2章单元测试1、改变ICL8038的4、5管脚的外部电阻RA和RB的值，使他们不相等，可改变占空比。

答案：对2、方波-三角波发生器中，为了获得锯齿波，应该调节RW使充放电时间不相同。

答案：对3、下列选项不能消除竞争冒险的是:答案：改变输入信号4、对于同步时序电路而言:答案：电路中各触发器由同-时钟触发5、对于中行输入的寄存器电路，如果要输入一个8位的数码，必须通过 ( )个CP脉冲的作用才将8位数码输入。

答案：1第3章单元测试1、AD590的输出电流与绝对温度成比例。

答案：对2、温度的变化是通过滞回比较器的输出来改变三极管的工作状态从而切换继电器的接通位置。

答案：对3、DDS的输出为数字化的正弦波需经过哪些器件处理？答案：高速DA转换器、低通滤波器4、基本比较器与滞回比较器相比（）答案：前者灵敏度高，后者抗干扰能力强5、若要求滞回比较器具有抗干扰能力，则其回差电压应（）.答案：大于干扰电压峰-峰值第4章单元测试1、待测频率较低时，标准闸门时间内脉冲个数较小，而脉冲计数误差始终为1，所以测量误差会随着待测频率变低而增加。

答案：对2、.将示波器扫描时间因数置2μs/div,扫描扩展置x10,此时在屏幕水平轴上下10div长范围内正好看到5个完整的正弦波的频率是( )。

答案：2.5MHz3、示波器按其用途及特点可分为通用示波器、多线示波器、取样示波器、记忆及存储示波器和（）。

答案：智能示波器4、本章所制作的数字示波器的工作流程包括哪些？答案：采集、储存、显示5、如果输入信号较大需要怎么做？答案：衰减6、电压增益在通频内波动明显如何改善答案：在电源端加入0.1UF 和100UF 的电容，电容电阻引线尽可能的短、对各级放大电路进行频率补偿、采用屏蔽盒对系统进行多点屏蔽第一章1、在输出电流比较小且负载几乎不变的场合，宜采用的滤波方式是？A: 电容输入式滤波电路B: 电感输入式滤波电路C: 以上都行D: 以上都错误正确答案：电容输入式滤波电路2、使用集成芯片的优点？A:可以使系统稳定B:外围电路简单C:可以使测试更方便D:需要更多的专业知识正确答案：可以使系统稳定 ,外围电路简单 ,可以使测试更方便3、通用型集成运放适用于放大( )A: 高频信号B: 低频信号C: 任何频率信号D: 中频信号正确答案：低频信号4、多级放大电路的级数越多，则其( )A: 放大倍数越大，而通频带越窄B: 放大倍数越大，而通频带越宽C: 放大倍数越小，而通频带越宽D: 放大倍数越小，而通频带越窄正确答案：放大倍数越大，而通频带越窄5、在单相桥式整流电路中，若有一只整流管接反，则( )A: 输出电压约为2UB: 输出电压约为U/2C: 整流管将因电流过大而烧坏D: 变为半波整流正确答案：整流管将因电流过大而烧坏第二章1、改变ICL8038的4、5管脚的外部电阻RA和RB的值，使他们不相等，可改变占空比。

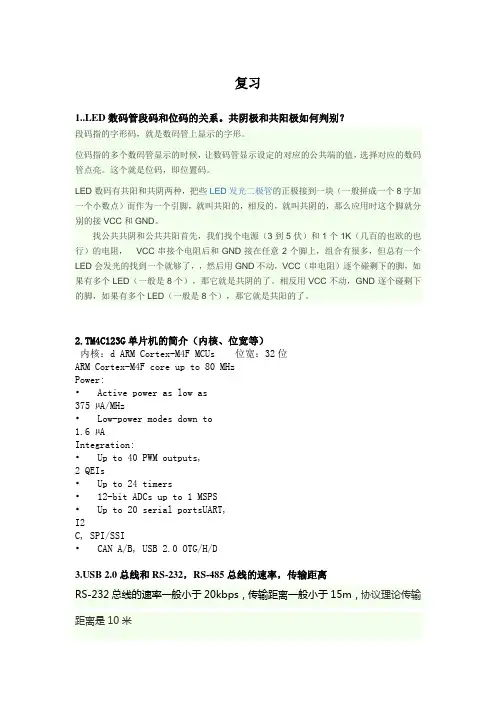

复习1..LED数码管段码和位码的关系。

共阴极和共阳极如何判别？段码指的字形码，就是数码管上显示的字形。

位码指的多个数码管显示的时候，让数码管显示设定的对应的公共端的值，选择对应的数码管点亮。

这个就是位码，即位置码。

LED数码有共阳和共阴两种，把些LED发光二极管的正极接到一块（一般拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。

找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。

相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的了。

2.TM4C123G单片机的简介（内核、位宽等）内核：d ARM Cortex-M4F MCUs 位宽：32位ARM Cortex-M4F core up to 80 MHzPower:• Active power as low as375 µA/MHz• Low-power modes down to1.6 µAIntegration:• Up to 40 PWM outputs,2 QEIs• Up to 24 timers• 12-bit ADCs up to 1 MSPS• Up to 20 serial portsUART,I2C, SPI/SSI• CAN A/B, USB 2.0 OTG/H/DB 2.0总线和RS-232，RS-485总线的速率，传输距离RS-232总线的速率一般小于20kbps，传输距离一般小于15m，协议理论传输距离是10米RS-485总线的速率最高为10Mbps，传输距离最大约为1219m，协议理论传输距离是1000米USB2.0总线的速率USB2.0 High Speed（高速版）：理论速度是480Mbp，USB2.0 Full Speed（全速版）：理论速度是12Mbps，根据USB2.0规范，USB 信号在不经过放大的情况下，最远的传输距离是五米4.开关电源拓扑结构中,Buck型和Boost型的原理和区别Buck型开关电源将输入电压Vin变换成0≤vo≤Vin的稳定输出电压 Vo，所以又称降压开关电源。

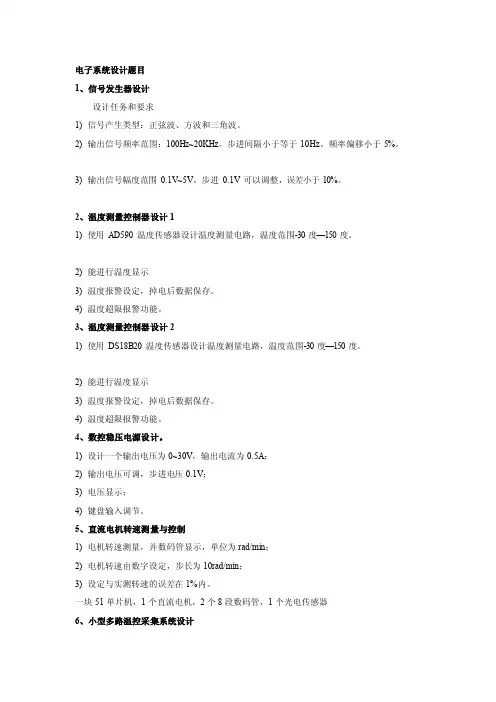

电子系统设计题目1、信号发生器设计设计任务和要求1) 信号产生类型：正弦波、方波和三角波。

2) 输出信号频率范围：100Hz~20KHz。

步进间隔小于等于10Hz。

频率偏移小于5%。

3) 输出信号幅度范围0.1V~5V。

步进0.1V可以调整，误差小于10%。

2、温度测量控制器设计11) 使用AD590温度传感器设计温度测量电路，温度范围-30度—150度。

2) 能进行温度显示3) 温度报警设定，掉电后数据保存。

4) 温度超限报警功能。

3、温度测量控制器设计21) 使用DS18B20温度传感器设计温度测量电路，温度范围-30度—150度。

2) 能进行温度显示3) 温度报警设定，掉电后数据保存。

4) 温度超限报警功能。

4、数控稳压电源设计。

1) 设计一个输出电压为0~30V，输出电流为0.5A；2) 输出电压可调，步进电压0.1V；3) 电压显示；4) 键盘输入调节。

5、直流电机转速测量与控制1) 电机转速测量，并数码管显示，单位为rad/min；2) 电机转速由数字设定，步长为10rad/min；3) 设定与实测转速的误差在1%内。

一块51单片机，1个直流电机，2个8段数码管，1个光电传感器6、小型多路温控采集系统设计1) 测温范围0~100度；2) 测温精度1±℃；3) 设计2路温度采集系统4) 数码管显示温度，显示方式为点测与巡测；5) 测温点与控制显示部分距离为50m 。

7、数字电压表设计1) 测量()V .00020-±的直流电压；2) 测量精度1±%；3) 显示测量电压 4) 语音报测量值8、数字电流测量表设计1) 测量()mA 2000-±的直流电流；2) 测量精度1±%；3) 显示测量电流 4) 语音报测量值9、简易电子琴设计1) 发声器件为8Ω、0.25W 动圈式扬声器；2) 设置至少8个音符的按键；3) +5V 供电4) 演奏3首乐曲10、利用PCF8563，设计2016奥运会倒计时钟1) 具有对表功能2) 显示当前时间和倒计时天数；3）具有停电保持功能。

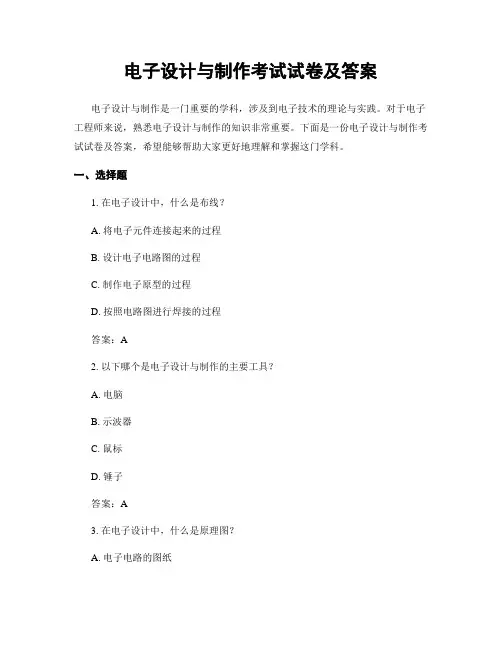

电子设计与制作考试试卷及答案电子设计与制作是一门重要的学科，涉及到电子技术的理论与实践。

对于电子工程师来说，熟悉电子设计与制作的知识非常重要。

下面是一份电子设计与制作考试试卷及答案，希望能够帮助大家更好地理解和掌握这门学科。

一、选择题1. 在电子设计中，什么是布线？A. 将电子元件连接起来的过程B. 设计电子电路图的过程C. 制作电子原型的过程D. 按照电路图进行焊接的过程答案：A2. 以下哪个是电子设计与制作的主要工具？A. 电脑B. 示波器C. 鼠标D. 锤子答案：A3. 在电子设计中，什么是原理图？A. 电子电路的图纸B. 电子元器件的图纸C. 电子产品的图纸D. 电子工程师的图纸答案：A4. 以下哪个是电子设计与制作的重要环节？A. 电路仿真B. PCB设计C. 元器件选型D. 软件编程答案：B5. 在电子设计与制作中，什么是PCB？A. 印刷电路板B. 电子元器件C. 电子产品D. 电子电路图答案：A二、填空题1. 在电子设计中，常用的电子元器件有________、________和________等。

答案：电阻、电容和电感2. 在PCB设计中，常用的软件有________、________和________等。

答案：Altium Designer、Eagle和KiCad3. 电子设计中常用的编程语言有________、________和________等。

答案：C、C++和Python4. 在电子设计与制作中，常用的工具有________、________和________等。

答案：万用表、示波器和焊接工具三、简答题1. 请简要介绍电子设计与制作的基本流程。

答案：电子设计与制作的基本流程包括电路设计、PCB设计、元器件选型、电路仿真、PCB制作和焊接组装等环节。

首先，根据需求设计电子电路图，然后使用PCB设计软件进行PCB设计。

接下来，选取合适的电子元器件，并进行电路仿真以验证电路的可行性。

电子系统创新设计与实践习题与答案电子系统创新设计与实践目录※单片机趣味制作习题>※<仪器仪表使用习题>※<无线电测向习题>※<全国电子设计大赛试题>※<电子实训报告>※<机器人综合设计实践－习题>※单片机趣味制作习题>1、SPCE061A并行I/O有哪几种工作方式？分别描述I/O端口寄存器“P_IOA_Data、P_IOA_Dir、P_IOA_Attrib”的功能。

答：并行I/O可作为输入引脚和输出引脚。

作为输入引脚有四种方式：带下拉电阻的输入引脚、带上拉电阻的输入引脚、带唤醒功能悬浮式输入引脚和悬浮式输入引脚。

作为输出引脚有四种方式：带数据反相器的高电平输出、带数据反相器的低电平输出、带数据寄存器的低电平输出、带数据寄存器的高电平输出。

P_IOA_Data(读/写)(7000H) ——A端口的数据单元，用于向A口写入或从A端口读出数据。

当A口处于输入状态时，读出是读A口引脚电平状态；写入是将数据写入A端口的数据寄存器。

当A口处于输出状态时，写入输出数据到A 端口的数据寄存器。

P_IOA_Dir(读/写)(7002H)—— A端口的方向向量单元，用于用来设置A 口是输入还是输出，该方向控制向量寄存器可以写入或从该寄存器内读出方向控制向量。

Dir位决定了端口位的输入/输出方向：即‘0’为输入，‘1’为输出。

P_IOA_Attrib(读/写)(7003H)——A端口的属性向量单元，用于A端口属性向量的设置。

2、简述一个项目的建立流程。

答：(1) 打开IDE2.0.0开发环境，执行File/New菜单命令，打开New对话框。

(2) 在New对话框中、选中Project选项卡，在File的文本框中输入项目的名称。

在Location下的文本框中输入项目的存取路径或利用该文本框右端的浏览按钮指定项目的存储位置。

(3) 单击OK按钮，项目建立完成。

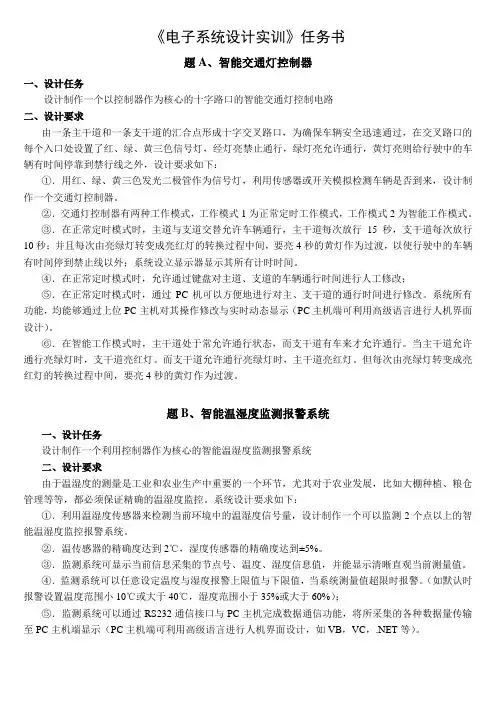

《电子系统设计实训》任务书题A、智能交通灯控制器一、设计任务设计制作一个以控制器作为核心的十字路口的智能交通灯控制电路二、设计要求由一条主干道和一条支干道的汇合点形成十字交叉路口，为确保车辆安全迅速通过，在交叉路口的每个入口处设置了红、绿、黄三色信号灯，经灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停靠到禁行线之外，设计要求如下：①．用红、绿、黄三色发光二极管作为信号灯，利用传感器或开关模拟检测车辆是否到来，设计制作一个交通灯控制器。

②．交通灯控制器有两种工作模式，工作模式1为正常定时工作模式，工作模式2为智能工作模式。

③．在正常定时模式时，主道与支道交替允许车辆通行，主干道每次放行15秒，支干道每次放行10秒；并且每次由亮绿灯转变成亮红灯的转换过程中间，要亮4秒的黄灯作为过渡，以使行驶中的车辆有时间停到禁止线以外；系统设立显示器显示其所有计时时间。

④．在正常定时模式时，允许通过键盘对主道、支道的车辆通行时间进行人工修改；⑤．在正常定时模式时，通过PC机可以方便地进行对主、支干道的通行时间进行修改。

系统所有功能，均能够通过上位PC主机对其操作修改与实时动态显示（PC主机端可利用高级语言进行人机界面设计）。

⑥．在智能工作模式时，主干道处于常允许通行状态，而支干道有车来才允许通行。

当主干道允许通行亮绿灯时，支干道亮红灯。

而支干道允许通行亮绿灯时，主干道亮红灯。

但每次由亮绿灯转变成亮红灯的转换过程中间，要亮4秒的黄灯作为过渡。

题B、智能温湿度监测报警系统一、设计任务设计制作一个利用控制器作为核心的智能温湿度监测报警系统二、设计要求由于温湿度的测量是工业和农业生产中重要的一个环节，尤其对于农业发展，比如大棚种植、粮仓管理等等，都必须保证精确的温湿度监控。

系统设计要求如下：①．利用温湿度传感器来检测当前环境中的温湿度信号量，设计制作一个可以监测2个点以上的智能温湿度监控报警系统。

②．温传感器的精确度达到2℃，湿度传感器的精确度达到±5%。
