长输管线的管道阴极保护测试桩

河南汇龙合金材料有限公司阴极保护测试桩各种材质和规格详细说明书河南汇龙合金材料有限公司电位测试桩（防水型）外观：阴极保护测试桩说明书：测试桩又称检测桩，管道测试桩，管道公里桩，长输管线测试桩，绝缘接头测试桩，电位测试桩，电流测试桩，碳钢测试桩等等。

按材质可分为钢制测试桩、水泥测试桩、塑钢测试桩、碳钢测试桩。

按使用环境可分为城网测试桩，埋地管道测试桩等。

主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。

测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。

本公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩，采用工艺表面喷塑镀锌，有效防止测试桩在使用中本身的腐蚀，本公司的测试桩采用无缝焊接技术，经久耐用，美观大方，是阴极保护参数测试桩理想选择。

钢管测试桩的说明：本公司公司生产的钢管测试桩主要有普通钢管测试桩、防雨型钢管测试桩。

常用尺寸如下：测试桩类型直径长度钢管测试桩Φ108 1.5 米－ 3 米防雨测试桩Φ108 1.5 米－ 3 米测试桩用于阴极保护参数的检测,是管道管理维护中必不可少的装置，用于阴极保护电位、电流、绝缘性能的检测，也可用于覆盖层检漏及交、直流干扰的没试。

测试桩的分类:1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。

钢质测试桩又分为碳钢测试桩和不锈钢测试桩。

2、按功能分:●电位测试桩:主要用于检测保护电位●牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数●电流测试桩:测量管中电流●保护效果测试桩:连接测试片阴极保护水泥测试桩图片：内部接线端子细节图：阴极保护钢制电流电位测试桩（喷塑）图片：钢制电位测试桩内部细节图：城镇天燃气管道测试桩图片：非金属测试桩正面图：阴极保护不锈钢测试桩图片：阴极保护不锈钢测试桩侧面：PVC测试桩公里桩图片：阴极保护交叉天燃气管道测试桩：测试桩的安装：a. 测试桩即检查头装置,是为了解管线阴极保护电位设置通过检查头可测定管道的保护电位等阴极保护参数,进而分析管线阴极保护状况,以便对保护设施进行调整。

河南汇龙合金材料有限公司一家合金材料多元化延伸产品深加工、电气技术研发、工程承包为一体的高新企业。

长输管道阴极保护及阴极保护站维护基础知识河南汇龙合金材料有限公司2018年版1.目的：为了使阴极保护站场内维护人员以及现场巡线人员有效地实施阴极保护，做到科学操作、安全维护、确保质量、特编此文，提供对站场内及管线上阴极保护系统正常运行并科学维护指导。

一.防腐蚀的重要意义自然界中，大多数金属是以化合状态存在的。

通过炼制，被赋予能量，才从离子状态转变成原子状态。

然而，回归自然状态是金属固有本性。

我们把金属与周围的电解质发生反应、从原子变成离子的过程称为腐蚀。

金属腐蚀广泛的存在于我们的生活中, 国外统计表明，每年由于腐蚀而报废的金属材料, 约相当于金属产量的20～40％,全世界每年因腐蚀而损耗的金属达1 亿吨以上,金属腐蚀直接和间接地造成巨大的经济损失, 据有关国家统计每年由于腐蚀而造成的经济损失,美国为国民经济总产值的4.2％; 英国为国民经济总产值的3.5％;日本为国民经济总值1.8 ％。

二.防腐蚀工程发展概况六十年代初,我国开始研究阴极保护方法,六十年代末期在船舶,闸门等钢铁构筑物上得到应用。

我国埋地油气管道的阴极保护始于1958 年,六十年代在新疆、大庆、四川等油气管道上推广应用,目前,全国主要油气管道已全部安装了阴极保护系统，收到明显的效果。

2.阴极保护原理2.1 所谓阴极保护是通过降低管道的腐蚀电位而使管道得到保护的电化学保护（其实质：给金属补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面各点低于一负电位，使金属原子不容易失去电子而变成离子溶入电解质的过程。

）。

通常施加阴极保护电流有两种方法：强制电流和牺牲阳极保护。

2.2 牺牲阳极阴极保护是将电位更负的金属与被保护金属连接,并处于同一电解质中，通过电解质向被保护体提供一个阴极电流，使被保护体进行阴极极化，从而实现阴极保护。

阴极保护牺牲阳极原理是由托马晓夫三电极原理来解释，内容是：（a）两电极电位不同的两电极；（b）两电极必须在同一电解质溶液里；（c）两电极间必须有导线连接。

如为长输管道线路三桩集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]《如何设置长输管道线路三桩》1概述为达到管道标识完整和清晰，方便管理,防止第三方破坏和标准化的要求，长输管道需要埋设三桩一牌。

一牌，包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石4类桩。

主要标准和依据如下：⑴《中华人民共和国石油天然气管道保护法》2010年10月1日起施行⑵《管道干线标记设置技术规定》SY/T6064–2011⑶《埋地钢制管道阴极保护技术规范》GB/T21448-20082里程桩2.1里程桩（兼作测试桩）设计图里程桩用于标记输油管道的走向、里程。

测试桩用于监测和测试管道阴极保护参数的地面标识。

一般将里程桩与测试桩合并设置，以下统称里程桩。

里程桩有两类，一是成品钢桩，采用钢制的成品桩，另一类是三角形高桩，采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。

2.2设置原则⑴里程桩应自首站0km起每1km设置1个。

因地面限制无法设置的，可隔桩设置，编号顺延。

⑵里程桩宜设置在距管道中线正上方。

⑶将地面标识设置于指定地点。

在满足可视性和通视性需求及易于长期保留的前提下，除转角桩外，可沿管道方向适当调整间距，兼做里程桩的阴极保护测试桩调整间距不应大于50m。

⑷管道穿跨越铁路、公路、河流及其它管道交叉时,在100m范围内无里程桩（兼作测试桩）时，应增设测试桩。

⑸除转角桩外，多个管道桩体需要在同一地点设置时，应合并设置，按如下顺序优先设置，依次为里程桩、测试桩、标志桩。

⑹桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。

3标志桩3.1标志桩设计图用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施的地面标记。

包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。

阴极保护测试桩功能需求说明1、测试桩功能分类阴保测试桩下称CPTS是阴极保护系统中必不可少的装置,主要用于阴极保护效果和运行参数的检测;现就外加强制电流保护方式的长输管线上安装智能测试桩需求功能进行阐述牺牲阳极保护方式的管线一般较短或多用于城镇管线,智能测试桩的需求基本为4;按使用场所不同大致分为两大类,即场站阀室特定场所的测试桩和管道线路上的测试桩;具体分类如下：1)场站阀室特定场所：绝缘接头、牺牲阳极、汇流通电点和辅助阳极测试桩；2)管道线路上：电位、电流、极化探头、牺牲阳极和排流测试桩;备注：为表达需求程度,将需求划分为4级,1级最强烈,4级最弱;2、测试桩功能需求1)绝缘接头测试桩其功能为用来测试绝缘装置绝缘接头或绝缘法兰,近年新安装的以接头居多的绝缘性能;一般接线板上需要连接6根线缆,分别为绝缘装置两侧的管道上各引出2根线缆和两侧线缆连接的防雷接地锌电池;如左图所示,接线板上共有8个接线柱不同产品数量不等,其中1、3编号顺序为由左到右,由上而下,下同接线柱为装置阴极保护侧,由管道上引出,5为锌电池,3和5相连；2、4为装置非阴极保护侧,6为锌电池与5的锌电池为一套产品,中间由绝缘片隔离,埋设在管道附近,4和6相连；7、8为预留接线柱;日常测试时,需要分别测量绝缘装置两侧的管地电位下称电位,即1与参比电极的电位V1、2与参比电极的电位V2;通过V1和V2的差值情况>100mV时表明绝缘良好,<5mV时表明绝缘失效,5~100mV需要改变条件或其他方法判定判断绝缘接头的绝缘性能;锌接地电池的开路电位有时也需要测量,测量时3和5、4和6需要断开连接,单独测量5、6的相对于参比电极的管地电位,测量完成后恢复连接;按规范为1年1次,每个企业规定不一致,1季度、1月都有;一般设置在集输气、调压场站或阀室故大部分的均是防爆接线箱,人员都能到达或有人值守,安装智能测试的需求为3;2)牺牲阳极测试桩其功能为通过测试桩将镁阳极或其他阳极与需要被保护的管线连接,从而向管道提供阴极保护;对外加强制电流的阴保系统来说,牺牲阳极一般安装在集输气场站保护场站的埋地管线、阀室绝缘装置放空管一侧保护放空管线和特定地段穿跨越河流、铁路等,保护电位不达标时补充需要加强保护的管线段;如下图所示,接线板上有2根线缆,其中1为管道上引出的线缆,2为牺牲阳极引出的线缆线缆数量不定,可以是2根管道引出线缆,多个阳极包引出线缆,搭接方式各不相同,平时处于搭接状态;日常测试时,需要测量闭合状态下的电位即搭接状态下的管地电位、开路状态下管道的电位和阳极的电位以及阳极的输出电流即管线和阳极之间串1个毫安级的电流表,完成后恢复;对于安装在场站或阀室的,同绝缘接头测试桩其需求为3,线路上则为1;3)汇流通电点测试桩其功能为恒电位仪与管道之间的连接,恒电位仪向管道提供保护电流及反馈信号,安装在阴极保护站;如下图所示,1为管道上的零位引线、2为设备恒电位仪的零位引线、3为长效参比电极地下引线、5为长效参比电极设备引线、4为管道上的阴极引线、6为设备的阴极引线,连接关系见图;日常测试时,需要分别测量1和2连接时、3和5连接时、4和6连接时的电位,该参数非常重要,关系到恒电位仪的运行状态及管线上阴保运行状态;目前该参数都是抄录恒电位仪设备显示屏上的显示值,与实际值会存在一定偏差,而每日拆卸密封板工作量又比较大,需要等级为1;4)辅助阳极测试桩其功能为辅助阳极地床与设备恒电位仪的连接,安装在阴极保护站,线缆连接关系同牺牲阳极;日常测试时,只测试阳极地床的接地电阻,此时需关闭恒电位仪,断开连接;使用接地电阻测试仪测试其接地电阻,因存在多个操作程序关键关停恒电位仪,故实现智能较为困难,需求为4;5)电位测试桩其功能为测试管道线路上的保护电位,是阴保系统上数量最多,一般1处/公里,是日常测试中接触频繁的测试桩,可通过测试其保护电位,判断管线是否得到了有效的阴极保护,基础数据;如左图所示,电位测试桩一般有2根线缆,均为由管道上引出可理解为1备1用;日常测试时,测试其电位;因其布设的密度大相对于其他测试桩,而长输管线途径的环境多变,部分区域车辆甚至人员难以到达深山密林,或测试需要花费很多时间,特别是恶劣天气时,浪费了人力物力;故而现在很多管线电位测试桩的设置,要么很密集间距3、4百米,满足设计数量要求,要么很稀疏间距可达3、4公里,在人员难以测量的区域,设置智能测试桩的需求为1;电位测试桩,属于基础桩,其他如排流桩、极化探头腐蚀试片、牺牲阳极等类型测试桩均是在电位桩的基础上变化而来的;6)电流测试桩其功能为计算管道外防腐层的电阻率,通过测量通、断电位以及管中电流,计算防腐层的绝缘电阻率;其结构为接线板上有4根管道线缆,分别焊接在管道上;4根线缆的焊点间距按相关规定布设;日常测试中,一般作为电位桩进行测试,需求为3;7)极化探头腐蚀试片测试桩极化探头为一整套设备,由三个线缆接出,分别为硫酸铜参比电极、需与管道连接的腐蚀试片和不需与管道连接的腐蚀试片;其功能主要有在现有阴保情况下,模拟防腐层破损,一定面积露铁点是否能得到有效的阴极保护试片与管道线缆搭接和测试模拟自然电位未与管线搭接;如左图所示,3为参比电极,5、7为腐蚀试片,6、8为管道,5与6连接照片中拆除了;日常测试中,需要测试参比电极的参比差通过便携参比,7的自然电位和5、6及8的保护电位;另需要测试5与6断开瞬间,5的瞬间断电电位即真实保护电位,这个比较难实现;需求为2;8)排流测试桩其功能为管道与排流装置锌带或镁阳极或其他接地极产品的连接,若接地极为锌带辅以角钢时,需要在两者之间添加一个固态耦合器,日常测试时同电位测试桩较小频率需要测试锌带的接地电阻；若为镁阳极时,日常测试同牺牲阳极测试桩;。

《如何设置长输管道线路三桩》1 概述为达到管道标识完整和清晰，方便管理,防止第三方破坏和标准化的要求，长输管道需要埋设三桩一牌。

线路三桩一牌，包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石4类桩。

主要标准和依据如下：⑴《中华人民共和国石油天然气管道保护法》2010年10月1日起施行⑵《管道干线标记设置技术规定》SY/T 6064 – 2011⑶《埋地钢制管道阴极保护技术规范》GB/T 21448-20082 里程桩2.1 里程桩（兼作测试桩）设计图里程桩用于标记输油管道的走向、里程。

测试桩用于监测和测试管道阴极保护参数的地面标识。

一般将里程桩与测试桩合并设置，以下统称里程桩。

里程桩有两类，一是成品钢桩，采用钢制的成品桩，另一类是三角形高桩，采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。

2.2 设置原则⑴里程桩应自首站0km起每1km设置1个。

因地面限制无法设置的，可隔桩设置，编号顺延。

⑵里程桩宜设置在距管道中线正上方。

?⑶将地面标识设置于指定地点。

在满足可视性和通视性需求及易于长期保留的前提下，除转角桩外，可沿管道方向适当调整间距，兼做里程桩的阴极保护测试桩调整间距不应大于50m。

?⑷管道穿跨越铁路、公路、河流及其它管道交叉时,在100m范围内无里程桩（兼作测试桩）时，应增设测试桩。

⑸除转角桩外，多个管道桩体需要在同一地点设置时，应合并设置，按如下顺序优先设置，依次为里程桩、测试桩、标志桩。

⑹桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。

3 标志桩3.1 标志桩设计图用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施的地面标记。

包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。

采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。

阴极保护测试桩的用途
阴极保护测试桩是长输管道阴极保护系统中必不可少的装置，主要用于管道的公里指示、阴极保护效果和运行参数的检测。

测试桩设计为多功能测试桩，用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。

测试桩用于管道电位、电流、绝缘性能的检测，本装置装有6个-8个接线柱，可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。

此外，测试桩按照材质可分为钢管测试桩、玻璃钢测试桩、混凝土测试桩、塑料测试桩等类别，其中钢管测试桩还可以分为碳钢和不锈钢材质。

测试桩按照功能可分为电位测试桩、电流测试桩、绝缘性能测试桩等。

1. 检测管道的电位：通过测试桩上的电位测试探头，可以测量管道的电位，了解管道是否受到足够的保护。

2. 检测管道的电流：通过测试桩上的电流测试探头，可以测量管道的电流，了解阴极保护系统的运行状况。

3. 检测管道的绝缘性能：通过测试桩上的绝缘测试探头，可以测量管道的绝缘电阻，了解管道的绝缘性能。

阴极保护测试桩阴极保护测试桩是一种用于评估阴极保护体系有效性和性能的设备。

它可以通过模拟实际情况下的自然环境，检测和评估金属结构的阴极保护效果。

本文将介绍阴极保护测试桩的原理和应用，以及其在工程领域中的重要性。

一、阴极保护测试桩的原理阴极保护是一种通过给金属结构提供电流，以减缓或阻止金属腐蚀的方法。

阴极保护测试桩采用电流法，通过设置对金属结构施加一定电流，将金属结构的电位维持在一个足够负的水平，从而达到防止金属腐蚀的目的。

在阴极保护测试桩中，通常包括阳极、参比电极、测试电极和电流源等组成部分。

阳极是阴极保护系统的核心，它可以为金属结构提供电流，抵消金属腐蚀所产生的电流。

参比电极用于监测金属结构及周围环境的电位，以便对阳极输出电流进行调整。

测试电极用于测量金属结构与参比电极之间的电位差，从而判断阴极保护体系的有效性。

电流源则用于控制和提供测试桩所需的电流。

二、阴极保护测试桩的应用1. 防腐蚀工程阴极保护测试桩在防腐蚀工程中发挥着重要作用。

它可以用于评估和监测防腐蚀体系的性能，提供准确的数据和信息，帮助工程师实现有效的防腐蚀管理。

测试桩可以测量金属结构的电位差，判断防腐蚀体系是否正常工作，并对其进行调整和优化。

2. 油气管道在油气管道领域，阴极保护测试桩是必不可少的工具。

它可以用于检测和评估管道的阴极保护系统，确保管道的正常运行和安全性。

测试桩可以提供准确的电位和电流数据，帮助工程师及时了解管道的腐蚀状况，并采取相应的措施。

3. 船舶工程在船舶工程中，阴极保护测试桩可以用于评估船体及相关设备的防腐蚀措施。

通过测试桩可以测量船体表面的电位差，了解船体的腐蚀状况，并对防腐蚀体系进行检修和调整。

4. 钢铁结构阴极保护测试桩也适用于评估和监测钢铁结构的阴极保护效果。

对于大型钢铁结构，如桥梁、大型建筑等，通过测试桩可以及时发现并纠正潜在的腐蚀问题，延长结构的使用寿命。

三、阴极保护测试桩的重要性阴极保护测试桩在工程领域中扮演着重要角色。

阴极保护测试桩的使用方法阴极保护测试桩的使用方法如下：
1.测试桩的安装：
•安装位置选择：测试桩一般安装在阴极保护系统的阳极保护区域中，使其能够在工作状态下与阴极保护系统中的阴极保护电流相连，形成电路。

安装时应注意将测试桩与阴极保护系统中的其他部分分离开来，以保证测试结果的准确性。

•安装步骤：首先进行原测试桩的开挖，露出测试桩底部的穿线孔。

然后使用不小于6mm²的测试电缆从原电位测试桩底部穿线孔引线至原电位测试桩接线板处，引线端头使用铜鼻子压紧固定，铜鼻子通过接线板处的跨接片与原管道测试线进行连接。

1.测试流程：
•测试前准备：清理干净参比电极底端的固体和杂质，将参比电极插入管道顶部上方1M范围的地表潮湿土壤中，保持参比电极与土壤电接触良好。

•开始测试：打开数字万用表，将量程选择在直流2V电压测试档，将黑色探针接在参比电极上，红色探针接在测试桩接线柱上，读取测量数据，并记录。

•数据分析：如发现保护电位达不到或超过允许范围时，应及时向上级领导汇报。

1.注意事项：
•在进行测试前，确保金属表面干燥、无杂物和涂层，以确保测量电极与金属表面的接触良好，避免测量误差。

•在使用测试桩时，应遵循相关的安全操作规程，确保人员安全和设备安全。

通过阴极保护测试桩的使用，可以监测管道的电位和电流输出，确保管道得到充分保护，延长其使用寿命。

此外，这种测试桩还可以用于电力系统中的电缆和变压器等设施的防腐保护。

请注意，以上仅为阴极保护测试桩的基本使用方法和注意事项。

在实际操作中，建议参考产品说明书或咨询相关领域的专家，以确保正确、安全地使用测试桩。

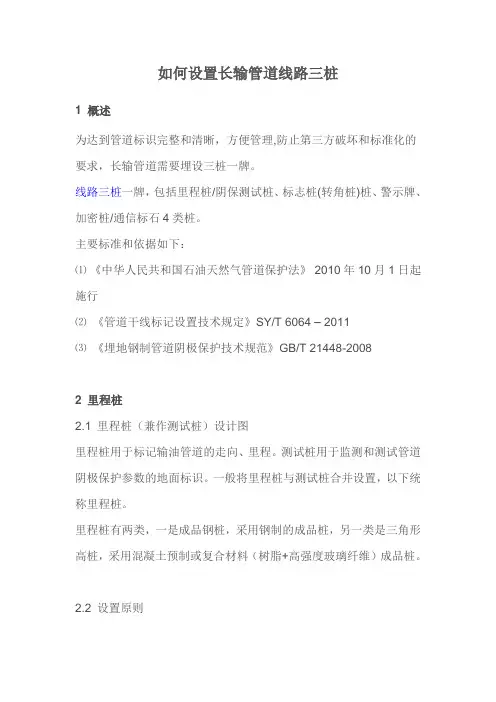

如何设置长输管道线路三桩1 概述为达到管道标识完整和清晰，方便管理,防止第三方破坏和标准化的要求，长输管道需要埋设三桩一牌。

线路三桩一牌，包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石4类桩。

主要标准和依据如下：⑴《中华人民共和国石油天然气管道保护法》2010年10月1日起施行⑵《管道干线标记设置技术规定》SY/T 6064 – 2011⑶《埋地钢制管道阴极保护技术规范》GB/T 21448-20082 里程桩2.1 里程桩（兼作测试桩）设计图里程桩用于标记输油管道的走向、里程。

测试桩用于监测和测试管道阴极保护参数的地面标识。

一般将里程桩与测试桩合并设置，以下统称里程桩。

里程桩有两类，一是成品钢桩，采用钢制的成品桩，另一类是三角形高桩，采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。

2.2 设置原则⑴里程桩应自首站0km起每1km设置1个。

因地面限制无法设置的，可隔桩设置，编号顺延。

⑵里程桩宜设置在距管道中线正上方。

⑶将地面标识设置于指定地点。

在满足可视性和通视性需求及易于长期保留的前提下，除转角桩外，可沿管道方向适当调整间距，兼做里程桩的阴极保护测试桩调整间距不应大于50m。

⑷管道穿跨越铁路、公路、河流及其它管道交叉时,在100m范围内无里程桩（兼作测试桩）时，应增设测试桩。

⑸除转角桩外，多个管道桩体需要在同一地点设置时，应合并设置，按如下顺序优先设置，依次为里程桩、测试桩、标志桩。

⑹桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。

3 标志桩3.1 标志桩设计图用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施的地面标记。

包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。

采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。

油气长输管道的阴极保护测试刘生福【摘要】As one of those protection methods of corrosion, cathodic protection has more than one hundred years of history all around of the world and has been an indispensable method to protect buried steel pipeline in oil and gas industry. Cathodic protection usually has two methods: Sacrificial Anode and Impressed Current. Evaluation and maintain must be taken to ensure normal operation of equipments after installing of cathodic protection. This article describes the testing of cathodic protection parameters, including potential, current, resistance and anti-corrosion layer testing, and provides precautions in the construction process and the measurement when failures to test according to experiences on site.% 阴极保护作为腐蚀的一种防护手段，在国内外的应用已有一百多年的历史，油气田埋地长输钢质管道实施阴极保护已作为一种必须的手段。

阴极保护通常分为牺牲阳极和外加电流两种方法。

电厂接地网装置阴极保护阴极保护测试桩生产技术要求生产技术要求河南汇龙合金材料有限公司技术部刘珍2020年5月25日测试桩又称测试检测桩，阴极保护桩、电位测试桩、电流测试桩。

按照材质可分为钢制测试桩，水泥测试桩、塑钢测试桩、碳钢测试桩、玻璃钢测试桩。

按使用环境可分为城网测试桩、埋地管道测试桩等。

主要用于埋地管道阴极保护参数的检测，是管道管理维护必不可少的装置。

按测试功能沿线布设。

测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。

测试桩中的测试接线是桩的核心，其测试功能就是根据接线板上的接线柱的变化来区别的，接线板上的接线端子，可以各种不同的颜色区分。

测试桩的铭牌可以提供桩的里程位置、桩的功能及管理者的信息，位置一般应选在路边、田埂、沟边、尽量少占农田。

测试导线引入测试桩并与被测试构筑物相连接，这样测试工作就可以很方便的在地面上进行。

河南汇龙合金材料有限公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩，采用最新的工艺表面喷塑镀锌，有效防止测试桩在使用中本身的腐蚀。

河南汇龙的测试桩采用无缝焊接技术，经久耐用，美观大方，是阴极保护参数测试桩理想选择。

测试桩安装施工工艺流程，详见下图测试桩安装工艺流程图。

施工前检查测试桩外观尺寸及内部结构是否完好，接线是否牢固。

若产品本身带引线，检查其引线长度、绝缘层是否符合图纸要求。

测试桩应符合如下技术要求：1、测试桩由测试桩（含底部固定架）、测试接线板和铭牌几部分组成。

2、测试桩桩体应采用规格为Φ108的钢管，长度为3m，测试桩与底部固定座采用焊接连接，底座在现场与水泥基墩连接。

3、测试桩外壁（包括底板）应涂敷防腐涂料，通过涂塑工艺处理，面漆为黄色。

4、测试桩上应有一个可以上锁的门，并配有特殊的全线通用的专用钥匙；测试门内部转轴及锁扣档片制造中应有足够的强度，以防人为破坏，测试桩门锁采用在大气环境下不生锈的材料制作。

5、桩体内对应测试门处，应装有便于测试电缆连接的接线板，接线板应与桩体绝缘，桩体底部应有能使其稳固的结构，桩体顶部应留有安装铭牌的空间和预留孔，便于铭牌压接或铆接。

说明一、本章适用于长输管道线路的阴极保护工程。

二、消耗量定额中主材的规格、型号与设计要求不同时可以换算。

三、均压线联接适用于管线或金属结构间的均压电缆直接联接和绝缘法兰的跨接电缆直接联接，通过测试桩连接的均压线不得执行本项目。

四、辅助阳极地床焦碳中其他降阻材料铺设用人工、机械已综合考虑在消耗量定额内，其材料用量可按设计用量另计。

五、测试桩接线仅指测试桩同管线或金属结构间的连线。

测试桩同牺牲阳极、接地电池、探头、检查片、参比电极间的接线已计入该连接体的安装项目中。

六、阳极井钻孔，当人工钻孔超过10m时，孔深每增10m，人工和机械乘以系数1.40；机械钻孔超过20m时，孔深每增10m，人工和机械乘以系数1.08。

七、材料的运输和装卸用人工、机械已综合在消耗量定额中。

八、强制电流阴极保护的通电点、辅助阳极地床、参比电极安装均适用于强制电流排流保护。

九、牺牲阳极阴极保护的牺牲阳极安装适用于排流保护的阳极接地极安装。

十、检查片制作安装项目适用于测试桩辅助试片制作安装。

十一、绝缘装置性能测试亦适用于套管同主管间的绝缘性能测试。

十二、阴极保护工程中的土石方开挖、回填等执行本册相应项目。

十三、阳极线杆架设、电缆敷设、保护管敷设、电缆沟铺砂、盖砖等执行第二册相关项目。

十四、绝缘法兰、绝缘接头、绝缘短管等电绝缘装置安装执行本册管件安装相应项目。

十五、测试桩埋设执行本册标志桩安装相应项目。

工程量计算规则一、强制电流阴极保护1.恒电位仪、整流器和工作台安装，不分型号、规格以“台”为计量单位。

2.蓄电池安装(1)蓄电池按不同容量，以“组”为计量单位；(2)蓄电池充放电，是指初充电、放电、再充电，项目中不包括充电所用电量；(3)蓄电池铁架安装，按施工图示规格以“m”为计量单位。

3.太阳能电池(1)太阳能电池方阵铁架，按图示面积以“m2”为计量单位，如采用其它材质支架亦不作调整；(2)电池板安装，按电池容量不同以“组”为计量单位；(3)太阳能电池与控制屏联测，按太阳能电池系统以“系统”为计量单位；4.风力发电机、TEG、CCVT、断电器：不分型号、规格按成套供应以“台”为计量单位。
