钢结构工程中柱脚设计初论钢结构建筑中，柱脚是必不可少的结构连接节点，其对整个结构的承载力及稳定性有着非常重要的作用，作为连接钢柱与钢筋混凝土基础或者基础梁的重要节点，其合理的受力分析和节点设计也就显得尤为必要。

柱脚按结构的内力分析，可大体分为铰接连接柱脚和刚性固定连接（刚接）柱脚两大类。

其中刚接柱脚包含外露式柱脚、埋入式柱脚及外包式柱脚。

刚接柱脚除了承受轴心压力和水平剪力外，还要承受弯矩。

对于工业厂房、多层及高层钢结构常采用刚接柱脚，《建筑抗震设计规范》（GB 50011-2010）亦仅对钢结构的刚接柱脚加以规定。

本文即针对三种钢结构刚接柱脚节点形式的受力分析及设计做以探讨。

1 外露式柱脚外露式柱脚主要由底板、加劲肋、锚栓及锚栓支承托座等组成（图1），各部分的板件都应具有足够的强度和刚度，而且相互之间应有可靠的连接。

1.1 受力分析从力学角度看，外露式柱脚更适合作为半刚接性柱脚。

震害表明：其破坏特征是锚栓剪断、拉断或拔出。

结构设计中应考虑柱脚支座的非完全刚性连接，必要时按刚接和半刚接柱脚采用包络设计方法。

当仅采用刚接柱脚计算时，应考虑柱反弯点的下移引起的柱顶弯矩及相关构件的内力增大问题。

外露式柱脚由外露的柱脚螺栓承担钢柱底的弯矩和轴力，柱脚承载力不宜小于柱截面塑形屈服承载力的1.2倍。

底板的尺寸由基础混凝土的抗压设计强度确定，计算底板厚度时，可偏安全地取底板各区格的最大压力进行计算。

由于底板与基础之间不能承受拉应力，拉力应由锚栓来承担，当拉力过大，锚栓直径大于60mm时，可根据底板的受力实际情况，按压弯构件确定锚栓。

柱底剪力应由钢底板与其下钢筋混凝土之间的摩擦力承受（摩擦系数可取0.4）。

当水平剪力超过摩擦力时，可设置抗剪键及柱脚外包混凝土等有效抗剪措施承担。

1.2 节点构造设计外露式柱脚底板的一般厚度不应小于柱子较厚板件的厚度，且不宜小于30mm。

当需增设加劲肋和锚栓支承托座等补强措施时，底板长度和宽度外伸尺寸，每侧不宜超过底板厚度的18 倍。

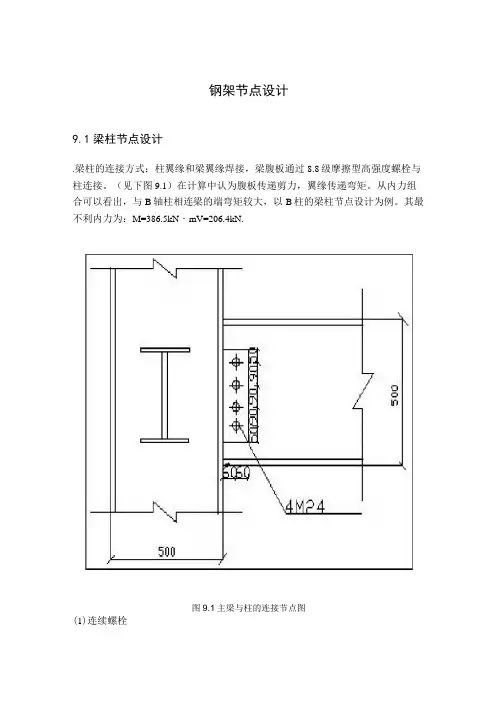

钢架节点设计9.1梁柱节点设计.梁柱的连接方式：柱翼缘和梁翼缘焊接，梁腹板通过8.8级摩擦型高强度螺栓与柱连接。

（见下图9.1）在计算中认为腹板传递剪力，翼缘传递弯矩。

从内力组合可以看出，与B轴柱相连梁的端弯矩较大，以B柱的梁柱节点设计为例。

其最不利内力为：M=386.5kN・mV=206.4kN.图9.1主梁与柱的连接节点图(1)连续螺栓采用8.8级摩擦型高强度螺栓M24,摩擦系数口=0.4,一个螺栓的预拉力P=175kN。

单个螺栓的抗剪承载力设计值为：N v=0.9n f口p=0.9x1.0x0.4x175kN=63kNnV/N v(V/N v=206.4/63=3.28)取n=4螺栓间距p3d o(3d0=3x24mm=72mm)取p=90mm。

(2)梁柱翼缘对接焊缝采用引弧板施焊，二级焊缝，边缘最大应力为：。

二M/W x=MH/{Bt(H-t)2}=386.5x106x500/{200x16x(500-16)2}=257.8N/mm2f t(f t=310N/mm2)(3)柱腹板受压承载力验算A f f b/b c f c=200x16x310/{(16+5x25)x310}mm=22.7mmt w(t w=16mm)He/30Jf y/235=(500-2x25/30)J345/245mm=18.2mmt w(t w=16mm)因此，柱腹板需配置横向加劲肋。

根据《钢结构设计规范》取加劲肋厚度为12mm。

(4)柱受拉翼缘验算为防止与梁受拉翼缘板相连处的柱翼缘板因受拉而发生横向弯曲，柱翼缘板的最小厚度为te0.4JAf0.4J A f=0.4x J200■16mm=22.6t=25mm22.6mm满足要求。

,ef为提高节点的安全性，在梁受拉翼缘对应的位置按构造配置柱横向加劲肋。

(5)梁柱刚性连接处的节点域验算因为B柱两侧的弯矩方向相反，相对而言A,C柱更不利，取边柱梁最不利内力，M=386.5kN•mV=206.4kN(M b1+M b2)/V p=(M b1+M b2)/h b h c t cw=386.5x106/{(500-2x16)(500-2x25)x16}=114.7NN/mm24f v/3=240N/mm2)满足要求。

“外柱柱脚”节点计算书一.节点基本资料设计依据：《钢结构连接节点设计手册》(第二版)节点类型为：圆柱埋入刚接柱截面：φ299×12,材料：Q355柱与底板全截面采用对接焊缝，焊缝等级为：二级，采用引弧板;底板尺寸：1×B=700mm×700mm,厚：T=30mm锚栓信息：个数：4采用锚栓：双螺母弯钩锚栓库_Q345-M24方形锚栓垫板尺寸(mm)：B×T=70×20底板下混凝土采用C30基础梁混凝土采用C30埋入深度：1.2m栓钉生产标准：GB/T10433栓钉抗拉强度设计值：f=215N∕mm2栓钉强屈比：γ=1.67沿Y向栓钉采用：M19×100行向排列：12OmmX9列向排列：45o×2沿X向栓钉采用：M19×100行向排列：120mm×9列向排列:45o×2实配用冈筋：4HRB400C20+10HRB400C20÷10HRB400C20近似取X向钢筋保护层厚度：Cx=30mm近似取Y向钢筋保护层厚度：Cy=30mm节点示意图如下：二.荷载信息设计内力：组合工况内力设计值工况N(kN)Vx(kN)Vy(kN)Mx(kN∙n Q)My(kN∙m)组合工况-813.227261.830.0 0.0 5.219三.验算结果一览验算项数值限值结果最大压应力(MPa) 1.39最大14.3满足等强全截面1满足基底最大剪力(kN)219最大273满足绕X轴抗弯承载力(kNXm)1311 最小1019满足绕y轴抗弯承载力(kN×m)1873 最小1019满足沿Y向抗剪应力比 5.29最大71.3满足沿X向抗剪应力比O最大71.3满足X向栓钉直径(mm)19.0最小16.0满足X向列间距(mm)117最大200满足X向列间距(mm)76.0最大200满足X向行间距(mm)120最大200满足X向行间距(mm)120最小114满足X向边距(mm)149最小为29.5满足Y向栓钉直径(mm)19.0最小16.0满足Y向列间距(mm)117最大200满足Y向列间距(mm)76.0最大200满足Y向行间距(mm)120最大200满足Y向行间距(mm)120最小114满足Y向边距(mm)149最小为29.5满足绕Y轴承载力比值0.65最大1.00满足绕X轴承载力比值0最大1.00满足绕Y轴含钢率(％) 0.65最小0.20满足绕X轴含钢率(％) 0.65最小0.20满足沿Y向主筋中距(mm)83.3 最小45.0 满足沿Y向主筋中距(mm)83.3最大200满足沿X向主筋中距(mm)83.3最小45.0满足沿X向主筋中距(mm)83.3最大200满足沿Y向锚固长度(mm)920最小700满足沿X向锚固长度(mm)920最小700满足四.混凝土承载力验算控制工况:组合工况1N=(-813.227)kN；底板面积：A=1×B=700×700×10-2=4900cm2底板承受的压力为：N=813.227kN底板下混凝土压应力：σc=813.227/4900×10=1.6596N∕mm2<14.3,满足五.柱对接焊缝验算柱截面与底板采用全对接焊缝，强度满足要求六.柱脚抗剪验算控制工况：组合工况1N=(-813.227)kN；Vx=261.83kN；Vy=OkN；锚栓所承受的总拉力为：Ta=OkN柱脚底板的摩擦力：Vfb=O.4X(-N+Ta)=0.4x(813.227+0)=325.29kN柱脚所承受的剪力：V=(Vx2+Vy2)0.5=(219.322+02)0.5=219.32kN<325.29,满足七.柱脚节点抗震验算1绕X轴抗弯最大承载力验算绕X轴柱全塑性受弯承载力：Wp=3953712mm3Mp=WpXfy=3953712×235=929.12232kN∙m因为N∕Ny=813227/2542616.6=0.268742837>0.2,所以Mpc=1.25(1-N/Ny)Mp=849.284kN∙m绕X轴柱脚的极限受弯承载力：Mu,basej=fckBc1[((21+hb)2+hb2)0.5-(21+hb)]=20.1×209.3×4000×[((2×4000+1200)2+12002)0.5-(2×4000+1200)]=1311.398kN∙m>=1.2Mpc=1.2×8.492842e+008=1019.141kN∙m,满足2绕y轴抗弯最大承载力验算绕y轴柱全塑性受弯承载力：WP=3953712mm3Mp=Wp×fy=3953712×235=929.12232kN∙m因为N∕Ny=813227/2542616.6=0.268742837>0.2,所以Mpc=1.25(1-N∕Ny)Mp=849.284kN∙m绕y轴柱脚的极限受弯承载力：Mu,basej=fckBc11((21+hb)2+hb2)0.5-(21+hb)]=20.1×299×4000×[((2×4000+1200)2+12002)0.5-(2×4000+1200)]=1873.425 kN∙m>=1.2Mpc=1.2×8.492842e+008=1019.141kN∙m,满足八.栓钉验算栓钉生产标准：GB/T10433栓钉抗拉强度设计值：f=215N∕mm2栓钉强屈比：γ=1.67沿Y向栓钉采用：M19×100行向排列：120mm×9列向排列：45o×2沿X向栓钉采用：M19×100行向排列：12OmmX9列向排列：45o×21沿Y向栓钉验算承载力验算控制工况：组合工况1控制内力：N=(-813.227)kN,My=5.219kN∙m,Vx=261.83kN顶部箍筋处弯矩设计值：Myu=∣16.37+0.21932×50∣=27.336kN∙mX向截面高度：hx=299mmX向翼缘厚度：tx=12mm沿Y向一侧栓钉承担的翼缘轴力：Nf=27.336∕(299-12)×103=95.247kN单个栓钉受剪承载力设计值计算：栓钉钉杆面积:As=πd2∕4=3.142×192/4=283.529mm2Nvs1=0.43×As(Ec×fc)0.5=0.43×283.529×(429000)0.5×10-3=79.854kNNvs2=0.7×As×f×γ=0.7×283.529×215×1.67×10-3=71.261kNNvs=min(Nvs1,Nvs2)=71.261kN沿Y向栓钉抗剪等效列数：Nr=ZCOSa=2沿Y向单根栓钉承受剪力：V=95.25∕9∕2=5.292kN<71.26,满足2沿X向栓钉验算承载力验算控制工况：组合工况1控制内力：N=(-813.227)kN,Mx=OkNm,Vy=OkNY向顶部箍筋处弯矩设计值：Mxu=∣0-0×50∣=0kN∙mY向截面高度：hy=299mmY向翼缘厚度：ty=12mm沿X向一侧栓钉承担的翼缘轴力：Nfy=0∕(299-12)×103=0kN沿X向栓钉承受剪力为零，承载力满足要求九.钢筋验算1内力计算Y向承载力验算控制工况：组合工况1控制内力：My=5.219kN∙m,Vx=261.83kNY向柱脚底部弯矩设计值：Myd=∣5.219+261.83×1.2∣=319.42kN∙m2承载力计算外包混凝土X向长度：X=580mm外包混凝土Y向长度：Y=580mm实配钢筋：4HRB400.20÷10HRB400_20+10HRB400_20单侧角筋面积：Ac=628,319mm2沿Y向中部筋面积：Amy=1570.796mm2外包混凝土X向计算长度：X0=580-30-20×0.5=540mm构造要求沿Y向配筋量：Aymin=0.002×XO×Y=626.4mm2沿Y向单侧实配面积：Asy=Ac+Amy=2199.115mm2≥Aymin=626.4,满足要求沿X向中部筋面积：Amx=1570.796mm2外包混凝土Y向计算长度：Y0=580-30-20×0.5=540mm构造要求沿X向配筋量：Axmin=0.002×YO×X=626.4mm2沿X向单侧实配面积：Asx=Ac+Amx=2199.115mm2>Axmin=626.4,满足要求沿Y向钢筋中心间距：X00=500mm角筋绕Y轴承载力：Mcy=Ac×Fyc×X0=628.319×360×540×10-6=122.145kN∙m 中部筋绕Y轴承载力：Mmy=Amx×Fym×XO=1570.796×360×540×10-6=305.363kN∙m实配钢筋绕绕Y轴承载力：MSy=MCy+Mmy=I22.145+305.363=427.508kN∙m Msy>∣My∣=319.42,满足要求沿X向钢筋中心间距：Y00=500mm角筋绕X轴承载力：Mcx=Ac×Fyc×Y0=628.319×360×540X10-6=122.145kN∙m 中部筋绕X轴承载力：Mmx=Amx×Fym×YO=1570.796×360×540×10-6=305.363kN∙m实配钢筋绕X轴承载力：Msx=Mcx+Mmx=122.145+305.363=427.508kN∙m Msx>∣Mx∣=0,满足要求“内柱柱脚”节点计算书一.设计依据本工程按照如下规范、规程、设计手册进行设计：1.《钢结构设计标准》(GB500I7-2017)2.《建筑结构荷载规范》(GB50009-2012)3.《建筑抗震设计规范》(GB500U-2010)(2016年版)4.《高层民用建筑钢结构技术规程》(JGJ99-2015)5.《钢结构连接节点设计手册》（第三版）李星荣魏才昂秦斌主编6.《钢结构设计方法》童根树著7.《混凝土结构设计规范》（GB50010-2010）（2015年版）二.计算软件信息本工程计算软件为钢结构软件PKPM-STSV5计算日期为2023年4月8日18时12分2秒计算书中未标注单位的数据，单位均为mm三,计算结果一览四.节点基本资料节点编号=44；柱截面尺寸：圆管299X16；材料：Q355；柱脚混凝土标号：C30；柱脚底板钢号：Q355；埋入深度：1.20叱柱脚底板尺寸：B×H×T=540X540X30；锚栓钢号：Q355；锚栓直径D=24；锚栓垫板尺寸：BXT=70X25；环向锚栓数量：4柱与底板采用对接焊缝连接；加劲肋与柱连接采用对接焊缝；埋入部分顶面加劲肋设置：T=16；栓钉直径：16；栓钉长度：65；单列侧栓钉数：4个；竖向受力筋强度等级：HRB(F)400；箍筋强度等级：HRB(F)335；保护层厚度：250；实配钢筋(埋入式柱脚已按极限承载力进行调整)：横向单侧受力筋：3Φ22;横向单侧架立筋：2Φ16;竖向单侧受力筋：3Φ22;竖向单侧架立筋：2Φ16;顶部附加箍筋：3Φ12@50；一般箍筋：4>10@100；五.计算结果1.栓钉抗剪承载力校核说明：高钢规已取消，结果仅供参考；栓钉抗剪承载力内力设计值N=721199kN,V=0.429kN,M=0.789kN∙m栓钉直径：16；栓钉长度：65；单列侧栓钉数：4个；单个栓钉的抗剪承载力：N：=min(0.43AJEJ c0.7AYf)y O MU r VV=ιnin(0.43×201.06×y∣30000.00×14.30,0.7×201.06×167×235.00)=50.53kN合力弯矩作用力臂(相对X轴为)：y1nax=105.7i各位置栓钉的力臂总和为：¾≡=4470050单个栓钉承受剪力为：MEV XymC1XNNF=-5⅛ ------------ +7=3776730.00×105.71/(2×44700.50)+758729.00/4=194.17kNN v =N p ∕n v =194169.0()/4=48.54kNNVVN 栓钉抗剪承载力满足要求!2 .侧面混凝土承压计算钢标算法: 计算配筋为:_My+/X ，_]328540().()()+13050.6()X897.0() AS =0.9f y b 0= 0.9X360.00X697构造配筋为：=0.87N∕mtn 2_________ / _________ 26548.80+(2×1001.53/897.00+I)2299X89700OCW0%=14.30N∕mm2,侧面混凝土承压验算满足要求!3.柱脚配筋校核（1）翼缘侧配筋计算： 高度方向拉延筋形心间距：h 0=697计算配筋为：心+… A109Wo构造配筋为：A min =0.002b 0h 0=0.002×697×697=97162mn?（2）腹板侧配筋计算： 宽度方向拉延筋形心间距： 23068200.00÷23154.70X897.000.9×360.00X697194.12mm 22×1(X)1.53 897.00+Du +A min=0.002h0h0=0.002×697×697=97162nιf n2(3)实配钢筋(埋入式柱脚已按极限承载力进行调整)：横向单侧受力筋：3Φ22;横向单侧架立筋：2Φ16;竖向单侧受力筋：3Φ22;竖向单侧架立筋：2Φ16;顶部附加箍筋：3Φ12@50；一般箍筋：＜M0@100；4.柱脚极限承载力验算结果连接系数：∏j=1.20柱脚最大轴力和轴向屈服承载力的比值0.10圆管柱：N∕N v W0.2圆管柱截面全塑性受弯承载力：W p=1282.79cm3MP=W p×f y=1282790.00×345.00=442.56kN・m取M nr=Mn=442.56kN∙m圆管柱脚连接的极限受弯承载力：M U=SJH⑵+〃/+幼2.⑵÷hβ)∣20.IO×299×12(X).00×{y∣(2×1200.00+897.00)2+897.0()2-(2×12(X).(X)+897.00)}864.29kN∙mM11>Q i M nr=531.07kN-m,满足要求!u J∕7c“裙房柱脚”节点计算书一.设计依据本工程按照如下规范、规程、设计手册进行设计：1.《钢结构设计标准》(GB50017-2017)2.《建筑结构荷载规范》(GB50009-2012)3.《建筑抗震设计规范》(GB50011-2010)(2016年版)4.《高层民用建筑钢结构技术规程》(JGJ99-2015)5.《钢结构连接节点设计手册》(第三版)李星荣魏才昂秦斌主编6.《钢结构设计方法》童根树著7.《混凝土结构设计规范》(GB50010-2010)(2015年版)二.计算软件信息本工程计算软件为钢结构软件PKPM-STSV5计算日期为2023年4月8日18时3分23秒计算书中未标注单位的数据，单位均为mm三.计算结果一览柱截面尺寸：圆管299X12；材料：Q355；柱脚混凝土标号：C30：柱脚底板钢号：Q355；埋入深度：1.20m；柱脚底板尺寸：BXHXT=540×540X30；锚栓钢号：Q355：锚栓直径D=24；锚栓垫板尺寸：BXT=70X14；环向锚栓数量：4柱与底板采用对接焊缝连接：加劲肋与柱连接采用对接焊缝；埋入部分顶面加劲肋设置：T=13：栓钉直径：16；栓钉长度：65；单列侧栓钉数：4个；竖向受力筋强度等级:HRB(F)400：箍筋强度等级：HRB(F)335；保护层厚度:250；实配钢筋(埋入式柱脚已按极限承载力进行调整)：横向单侧受力筋：3Φ22;横向单侧架立筋：2Φ16;竖向单侧受力筋:3Φ22;竖向单侧架立筋:2Φ16;顶部附加箍筋：3Φ12Θ50;一般箍筋：＜MO@100；五.计算结果1栓钉抗剪承载力校核说明：高钢规已取消，结果仅供参考；栓钉抗剪承载力内力设计值：N=351.958kN,V=11.028kN,M=20.194kN∙m栓钉直径：16；栓钉长度：65；单列侧栓钉数：4个：单个栓钉的抗剪承载力：N：=min(0.43A sγ∣E c f cc,0.7A sγf)=min(0.43×201.()6Xyj25500.0()×9.60,0.7×201.06×167×235.00)=42.78kN合力弯矩作用力臂(相对X 轴为)：y f nax=105.71各位置栓钉的力臂总和为：⅛n=4470050单个栓钉承受剪力为：NF=A +^=/7900900.00×105.71/(2×44700.50)+337571.00/4=130.45kN Z ysum4 N v =Nm=130450.00/4=32.61kNNVVN 栓钉抗剪承载力满足要求!2 .侧面混凝土承压计算钢标算法:/ 22510.47 +(2×1730.32∕897.00+I)2299X897.00=1.06N∕mm 2OC^0.8f c =9.60Λ½ww 2,侧面混凝土承压验算满足要求! 3 .柱脚配筋校核（1）翼缘侧配筋计算：高度方向拉延筋形心间距：(2h(∕d+1)2/，o σc=(~T+DU+2×1730.32897.00+Du+计算配筋为: 22310600.00+9788.28X897KX) 0.9X360.00X697 构造配筋为： A min =0.002h 0h 0=0.002×697×697=97162nιf n 2(2)腹板侧配筋计算：计算配筋对应的内力组合号：1(非地震组合)；内力设计值：M v =-34.59kN ・m ；V r =-20.34kN;宽度方向拉延筋形心间距：%=697计算配筋为：_MV+½y X>_34593200.00+20341.50X897.0()A S =0.9fyb 0 = 0.9×360.00X697构造配筋为：A min =0.002b 0h 0=0.002X697×697=971.62mm 2(3)实配钢筋(埋入式柱脚已按极限承载力进行调整)：横向单侧受力筋：3Φ22;横向单侧架立筋：2Φ16;竖向单侧受力筋：3Φ22;竖向单侧架立筋：2616；顶部附加箍筋：3Φ12@50；一般箍筋：4>10@100；4 .柱脚极限承载力验算结果连接系数：∏j =1.20柱脚最大轴力和轴向屈服承载力的比值：0.09圆管柱：N∕N v W0.2yM r +V v Xh A s =0.9f y h 0137.67mιn^=233.98nun^圆管柱截面全塑性受弯承载力：W p=989.00cm3MP=W p×f y=989004.00X345.00=341.21kN∙in取M nr=M n=341.21kN∙m圆管柱脚连接的极限受弯承载力：MM=f*"∖∕⑵+hB)2+a2-(21÷hβ))=13.40×299X3400.00×(y∣(2×3400.00+897,00)2+897.002-(2×3400.00+897,00)) =709.61kN*mM1t>H i M nr=409.45kN・〃i,满足要求！。

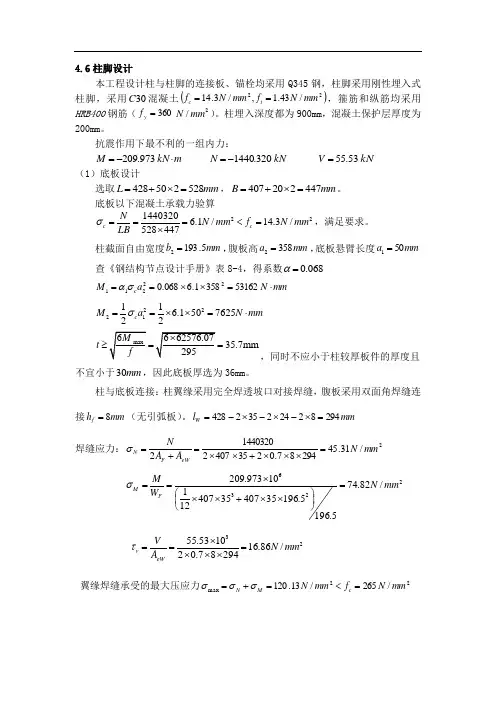

4.6柱脚设计本工程设计柱与柱脚的连接板、锚栓均采用Q345钢，柱脚采用刚性埋入式柱脚，采用30C 混凝土()22/43.1,/3.14mm N f mm N f t c ==，箍筋和纵筋均采用HRB400钢筋（360=y f 2/N mm ）。

柱埋入深度都为900mm ，混凝土保护层厚度为200mm 。

抗震作用下最不利的一组内力：973.209-=M m kN ⋅ 320.1440-=N kN 53.55=V kN（1）底板设计选取mm L 528250428=⨯+=，mm B 447220407=⨯+=。

底板以下混凝土承载力验算22/3.14/1.64475281440320mm N f mm N LB N c c =<=⨯==σ，满足要求。

柱截面自由宽度mm b 5.1932=，腹板高mm a 3582=，底板悬臂长度mm a 501= 查《钢结构节点设计手册》表8-4，得系数068.0=αmm N a M c ⋅=⨯⨯==531623581.6068.022211σαmm N a M c ⋅=⨯⨯==7625501.621212212σmax 6662576.0735.7mm 295M t f ⨯≥==，同时不应小于柱较厚板件的厚度且不宜小于mm 30，因此底板厚选为36mm 。

柱与底板连接：柱翼缘采用完全焊透坡口对接焊缝，腹板采用双面角焊缝连 接mm h f 8=（无引弧板）。

mm l W 29482242352428=⨯-⨯-⨯-= 焊缝应力：2/31.4529487.0235407214403202mm N A A N eW F N =⨯⨯⨯+⨯⨯=+=σ2236/82.745.1965.196354073540712110973.209mm N W M F M=⎪⎭⎫⎝⎛⨯⨯+⨯⨯⨯==σ 23/86.1629487.021053.55mm N A V eW v =⨯⨯⨯⨯==τ翼缘焊缝承受的最大压应力22max /265/13.120mm N f mm N c M N =<=+=σσσ腹板焊缝最大应力222222/200/78.4086.1622.131.45mm N f mm N w f v f NW =≤=+⎪⎭⎫ ⎝⎛=+⎪⎪⎭⎫⎝⎛=τβσσ 满足要求。

圆形底板刚接柱脚压弯节点技术手册根据对柱脚的受力分析，铰接柱脚仅传递垂直力和水平力；刚接柱脚包含外露式柱脚、埋入式柱脚和外包式柱脚，除了传递垂直力和水平力外，还要传递弯矩。

软件主要针对圆形底板刚接柱脚压弯节点，计算主要遵循《钢结构连接节点设计手册》（第二版）中的相关条文及规定，并对相关计算过程自行推导。

设计注意事项刚性固定外露式柱脚主要由底板、加劲肋（加劲板）、锚栓及锚栓支承托座等组成，各部分的板件都应具有足够的强度和刚度，而且相互间应有可靠的连接。

为满足柱脚的嵌固，提高其承载力和变形能力，柱脚底部（柱脚处）在形成塑性铰之前，不容许锚栓和底板发生屈曲，也不容许基础混凝土被压坏。

因此设计外露式柱脚时，应注意：（1）为提高柱脚底板的刚度和减小底板的厚度，应采用增设加劲肋和锚栓支承托座等补强措施；（2）设计锚栓时，应使锚栓在底板和柱构件的屈服之后。

因此，要求设计上对锚栓应留有15%~20%的富裕量，软件一般按20%考虑。

（3）为提高柱脚的初期回转刚度和抗滑移刚度，对锚栓应施加预拉力，预加拉力的大小宜控制在5~8kN/cm2的范围，作为预加拉力的施工方法，宜采用扭角法。

（4）柱脚底板下部二次浇灌的细石混凝土或水泥砂浆，将给予柱脚初期刚度很大的影响，因此应灌以高强度微膨胀细石混凝土或高强度膨胀水泥砂浆。

通常是采用强度等级为C40的细石混凝土或强度等级为M50的膨胀水泥砂浆。

一般构造要求刚性固定露出式柱脚，一般均应设置加劲肋（加劲板），以加强柱脚的刚度；当荷载大、嵌固要求高时，尚须增设锚栓支承托座等补强措施。

圆形柱脚底板的直径和厚度应按下文要求确定；同时尚应满足构造上的要求。

一般底板的厚度不应小于柱子较厚板件的厚度，且不宜小于30mm。

通常情况下，圆形底板的长度和宽度先根据柱子的截面尺寸和锚栓设置的构造要求确定；当荷载大，为减小底板下基础的分布反力和底板的厚度，多采用补强做法，如增设加劲肋（加劲板）和锚栓支承托座等补强措施，以扩展底板的直径。

（2）柱脚底板厚度的确定： ① 对悬臂板mm f a fM t c i Pb 7.22052022.12162166221max=⨯⨯⨯=⨯⨯=≥σ ② 对三边支承板76.0218/166/22==a b ，查《钢结构》课本表5.8得089.02=βmm f a f M t c i Pb 3.1220521822.1089.0666222max =⨯⨯⨯=⨯⨯=≥σβ 底板厚度采用mm t 20=（3）底板与柱子下端的连接焊缝强度验算：采用无加劲肋连接，沿工字形截面柱的周边采用角焊缝连接，mm h f 8=。

并对工字形翼缘端部绕转部分焊缝忽略不计。

沿柱截面周边的角焊缝总的有效截面面积：290722)229687.021887.0(mm A ew =⨯⨯⨯⨯+⨯⨯=ewW 223/2.19516022.1/3.139072105.120mm N f mm N A N w f f ew Nc=⨯=<=⨯==βσ 223/160/5.76.24411035.18mm N f mm N A V w f ewW v =<=⨯==τ222222/160/2.135.7)22.13.13()()(mm N f mm N w f v f Ne fs =<=+=+=τβσσ 满足焊缝强度要求。

（4）在铰接柱脚中，锚栓不用以承受柱脚底部的水平剪力。

柱脚底部的水平剪力应由柱脚底板与其下部的混凝土或水泥砂浆之间的摩擦力来抵抗。

KN KN N V fb 35.182.485.1204.04.0>=⨯== 满足2、B 柱柱脚（250×300×8×12）（1） B 柱内力组合⎩⎨⎧==KNV KNN 094.179铰接柱脚底板尺寸定为：长度L=250㎜，宽度B=340㎜（见图15-1）223/10/12.23402501094.179mm N f mm N LB N cc c =<=⨯⨯==σ 满足（2）柱脚底板厚度的确定： ①对悬臂板mm f a fM t c i Pb 52.32052012.22162166221max=⨯⨯⨯=⨯⨯=≥σ ②对三边支承板76.0218/166/22==a b ，查《钢结构》课本表5.8得089.02=βmm f a f M t c i Pb2.1620521812.2089.06662222max =⨯⨯⨯=⨯=≥σβ底板厚度采用mm t 20=（3）底板与柱子下端的连接焊缝强度验算：采用无加劲肋连接，沿工字形截面柱的周边采用角焊缝连接，mm h f 8=。

《钢结构设计标准》解说专题（8）-柱脚设计《钢结构设计标准》解说专题（8）柱脚设计柱脚是钢结构节点中极其重要的一部分，在《钢结构设计标准》（GB 50017-2017，简称“钢标”）中，随节点单独成第12章，柱脚设计的规定独立为12.7一节。

本文专门谈谈钢标柱脚设计的规定，主要围绕两点作一些解释：1）新增内容；2）改动较大的内容。

一、关于柱脚的总体规定关于柱脚设计，原钢规的规定很少几条，还是放在构件的构造要求一节中。

原来做设计，只能看一些散落在各个规范和手册中的内容，如《高层民用建筑钢结构技术规程》（JGJ 99-2015）（简称“高钢规”）、《建筑抗震设计规范》（GB 50011-2010）（简称“抗规”）、《构筑物抗震设计规范》（GB 50191-2012）（简称“构抗规”）、《钢结构节点设计手册》（第三版，建筑工业出版社，简称“节点手册”，内容尚未按钢标升版）、《钢结构设计手册》（建筑工业出版社，简称“钢构手册”，第四版中已根据钢标规定更新）。

但你会发现，规定还不统一。

钢标这次的柱脚设计规定，等于做了一次系统梳理。

钢标关于柱脚的规定，总体上并列地给出了四种形式：外露式、外包式、埋入式、插入式柱脚。

其余三种柱脚没啥好说，而插入式柱脚的内容，以前主要出现在工业建筑的相关规范中。

钢标明确规定，插入式柱脚可用于多层钢结构框架柱，等于正式认可了插入式柱脚在民用建筑中的应用。

虽然钢标12.7.1的条文说明表示适用范围与高钢规协调了，实际上关于插入式柱脚在民用建筑中作为并列的柱脚形式还是第一次隆重登场。

【条文】12.7.1 多高层结构框架柱的柱脚可采用埋入式柱脚、插入式柱脚及外包式柱脚，多层结构框架柱尚可采用外露式柱脚，单层厂房刚接柱脚可采用插入式柱脚、外露式柱脚，铰接柱脚宜采用外露式柱脚。

【条文说明】12.7.1 刚接柱脚按柱脚位置分为外露式、外包式、埋入式和插入式四种。

四种柱脚的适用范围主要与现行行业标准《高层民用建筑钢结构技术规程》JGJ 99的有关规定相协调，同时参考了国内相关试验研究以及多年来的工程实践总结。

双向弯矩下的钢结构刚接柱脚设计Maggie摘要本文对钢结构刚接柱脚在单向弯矩作用下的设计计算进行了总结，对工程中经常遇到的双向弯矩作用下的刚接柱脚的设计提出了解决的方法，详细的推导出求解的方程，并给出了实际的算例。

关键词钢结构，刚接柱脚，双向弯矩，锚栓对钢结构节点设计而言，刚性柱脚的设计是非常重要的环节，然而遗憾的是目前我们所能参考借鉴的有关钢结构刚接柱脚的设计资料，如文献[1]，[2]等，所涉及的基本上都是传统的平面结构体系下延续过来的，也就是说只有一个方向的弯矩作用。

但是，随着计算机硬件软件技术的飞速进步，结构设计的整体分析能力的不断提高，我们在进行结构设计时，已基本上是在空间三维模型下进行有限元分析了，这样在进行柱脚设计时所采用的节点内力，肯定有双向弯矩作用的情况，特别是当两向弯矩值相差不大时，我们习惯上的单向弯矩下的计算公式已不再适用，因此研究双向弯矩下的刚接柱脚的设计有着必要的实际意义。

1、传统体系下刚接柱脚设计在推导双向弯矩下的刚接柱脚计算公式之前，有必要对传统的单向弯矩下的柱脚设计做个总结。

一般来说，刚接柱脚的设计内容主要包括底板下混凝土的受压应力的验算；在底板混凝土压应力和锚拴拉力作用下分区域的底板厚度验算；锚栓的受拉验算；水平抗剪验算等。

具体是在一些诸如混凝土线弹性，底板的刚性平截面等假定基础上，建立偏心压力，锚栓拉力以及底板混凝土线性压应力合力的平衡体系，进而求得各参数。

其中最主要是求得混凝土受压区的长度。

如图1所示是文献[1]的8-85条所给出的表8-3中刚接柱脚在单向弯矩作用下受力情况，共有(a)，(b)，(c)三类，设计者可根据偏心距e值的大小来判断所属类型，并进而根据表中所提供的公式及图表来求矩形底板下混凝土的受压区长度，并进而根据所提供的公式求得最大压应力σc，锚栓受拉力T。

2、双向受弯刚接柱脚设计的解决方案然而在实际工程中，我们研究的对象往往是受到两个方向的弯矩作用，如果延续这样的思路，我们可以借用材料力学中等直杆组合变形中讨论的偏心压缩的研究方法，可以先求得合力弯矩的大小和方向，将合力弯矩用一个斜向偏心的轴压力来代替，如图2所示，在偏心压力作用下，可以求得斜向中性轴，以及压应力的分布，根据分布压应力的合力，偏心压力以及确定布置的锚栓合拉力来建立平衡方程。

钢结构柱脚设计(总28页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第八章基础设计第一节基础设计的特点由于结构型式、荷载取值、支座条件等方面的不同，传至基础顶面内力是不同的，轻钢结构与传统的砼结构相比，最大差别就是在柱脚处存在较小的竖向力和较大的水平力，对于固接柱脚，还存在较大的弯矩，在风荷载起控制作用的情况下，还存在较大的上拔力。

柱底水平力会使基础产生倾覆和滑移，基础受上拔力作用，在覆土较浅的情况下，会使基础向上拔起，有关这方面的问题，后面再作详述。

由于轻钢结构的这些受力特点，导致其基础设计与其它结构存在很大的不同，主要表现在以下几个方面：⒈基础形式基础型式选择应根据建筑物所在地工程地质情况和建筑物上部结构型式综合考虑，对于砼结构基础，常见的基础型式有独立基础、条形基础、片筏基础、箱形基础、桩基等等，而对于轻钢结构而言，由于柱网尺寸较大，上部结构传至柱脚的内力较小，一般以独立基础为主，若地质条件较差，可考虑采用条形基础，遇到暗浜等不良地质情况，可考虑采用桩基础，一般情况下不采用片筏基础和箱形基础。

轴向力N和水平力V之外，还存在一定的弯矩M，从而使刚接柱脚的基础大于铰接柱脚。

⒊基础破坏形式要正确进行基础设计，首先要知道基础破坏形式，对其工作原理有所了解。

对于砼结构，通常柱网尺寸较小，故柱底水平力相对较小，基础一般不会产生滑移现象，又由于上部结构自重很大，足以抵抗风荷载作用下产生的上拔力，故基础也不会产生上拔的可能，对于这种结构，基础主要发生冲切、剪切破坏；而轻钢结构则不同，基础除发生冲切、剪切破坏之外，由于存在较大的水平力，对于固接柱脚，还存在较大的弯矩作用，从而导致基础产生倾覆和滑移破坏，另外，在风荷载较大的情况下，特别对于一些敞开或半敞开的结构，由于轻钢结构自重很轻，有可能不足于抵抗风荷载产生的上拔力，导致基础上拔破坏。

为防止这些破坏的发生，最经济有效的方法是增加基础埋深，即增加基础上覆土的厚度，但增加了土方开挖和回填工程量。

（2）柱脚底板厚度的确定： ① 对悬臂板mm f a fM t c i Pb 7.22052022.12162166221max=⨯⨯⨯=⨯⨯=≥σ ② 对三边支承板76.0218/166/22==a b ，查《钢结构》课本表5.8得089.02=βmm f a f M t c i Pb 3.1220521822.1089.0666222max =⨯⨯⨯=⨯⨯=≥σβ 底板厚度采用mm t 20=（3）底板与柱子下端的连接焊缝强度验算：采用无加劲肋连接，沿工字形截面柱的周边采用角焊缝连接，mm h f 8=。

并对工字形翼缘端部绕转部分焊缝忽略不计。

沿柱截面周边的角焊缝总的有效截面面积：290722)229687.021887.0(mm A ew =⨯⨯⨯⨯+⨯⨯=ewW 223/2.19516022.1/3.139072105.120mm N f mm N A N w f f ew Nc=⨯=<=⨯==βσ 223/160/5.76.24411035.18mm N f mm N A V w f ewW v =<=⨯==τ222222/160/2.135.7)22.13.13()()(mm N f mm N w f v f Ne fs =<=+=+=τβσσ 满足焊缝强度要求。

（4）在铰接柱脚中，锚栓不用以承受柱脚底部的水平剪力。

柱脚底部的水平剪力应由柱脚底板与其下部的混凝土或水泥砂浆之间的摩擦力来抵抗。

KN KN N V fb 35.182.485.1204.04.0>=⨯== 满足2、B 柱柱脚（250×300×8×12）（1） B 柱内力组合⎩⎨⎧==KNV KNN 094.179铰接柱脚底板尺寸定为：长度L=250㎜，宽度B=340㎜（见图15-1）223/10/12.23402501094.179mm N f mm N LB N cc c =<=⨯⨯==σ 满足（2）柱脚底板厚度的确定： ①对悬臂板mm f a fM t c i Pb 52.32052012.22162166221max=⨯⨯⨯=⨯⨯=≥σ ②对三边支承板76.0218/166/22==a b ，查《钢结构》课本表5.8得089.02=βmm f a f M t c i Pb2.1620521812.2089.06662222max =⨯⨯⨯=⨯=≥σβ底板厚度采用mm t 20=（3）底板与柱子下端的连接焊缝强度验算：采用无加劲肋连接，沿工字形截面柱的周边采用角焊缝连接，mm h f 8=。
