数字示波器使用方法

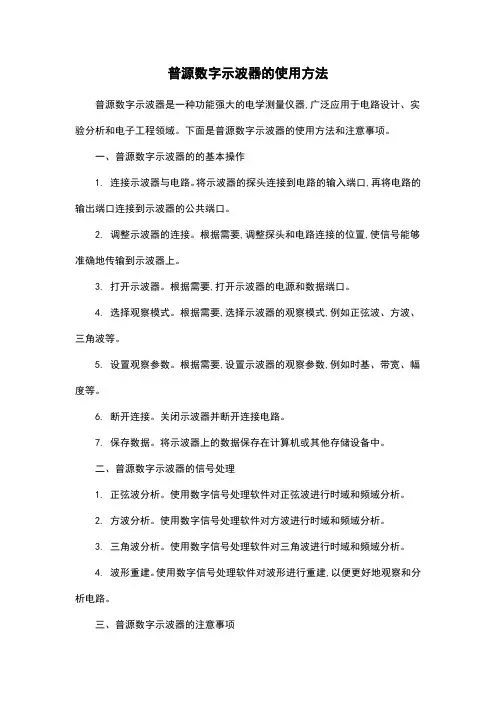

普源数字示波器的使用方法普源数字示波器是一种功能强大的电学测量仪器,广泛应用于电路设计、实验分析和电子工程领域。

下面是普源数字示波器的使用方法和注意事项。

一、普源数字示波器的的基本操作1. 连接示波器与电路。

将示波器的探头连接到电路的输入端口,再将电路的输出端口连接到示波器的公共端口。

2. 调整示波器的连接。

根据需要,调整探头和电路连接的位置,使信号能够准确地传输到示波器上。

3. 打开示波器。

根据需要,打开示波器的电源和数据端口。

4. 选择观察模式。

根据需要,选择示波器的观察模式,例如正弦波、方波、三角波等。

5. 设置观察参数。

根据需要,设置示波器的观察参数,例如时基、带宽、幅度等。

6. 断开连接。

关闭示波器并断开连接电路。

7. 保存数据。

将示波器上的数据保存在计算机或其他存储设备中。

二、普源数字示波器的信号处理1. 正弦波分析。

使用数字信号处理软件对正弦波进行时域和频域分析。

2. 方波分析。

使用数字信号处理软件对方波进行时域和频域分析。

3. 三角波分析。

使用数字信号处理软件对三角波进行时域和频域分析。

4. 波形重建。

使用数字信号处理软件对波形进行重建,以便更好地观察和分析电路。

三、普源数字示波器的注意事项1. 使用示波器时,要注意保护好探头和示波器接口,避免受到损坏。

2. 在使用示波器时,要注意保护眼睛,避免长时间观察电子屏幕造成眼睛疲劳。

3. 在使用示波器时,要注意保证电路的正常工作,避免示波器受到干扰。

4. 在使用示波器时,要注意保持示波器的清洁,避免灰尘和污垢对信号的影响。

5. 在使用示波器时,要注意根据电路的不同特性选择不同的观察模式和参数,以便更好地观察和分析电路。

普源数字示波器是一种功能强大的电学测量仪器,正确使用和注意事项可以有效保障测量结果的准确性和可靠性。

数字示波器使用方法
数字示波器是一种用于观察电子信号波形的仪器，它可以帮助工程师和技术人员快速准确地分析电路中的电压信号。

本文将介绍数字示波器的基本使用方法，帮助您更好地掌握这一重要的仪器。

首先，使用数字示波器前需要确保设备连接正确。

将被测信号的输入端连接到示波器的输入端，确保极性正确，避免短路或损坏设备。

接下来，打开示波器并调整垂直和水平控制，使波形在屏幕上清晰可见。

调整示波器的垂直控制，可以改变波形的幅度，使波形在屏幕上占据适当的空间。

同时，可以调整示波器的水平控制，改变波形在时间轴上的位置，以便观察特定时间段内的波形变化。

另外，数字示波器还具有触发功能，可以帮助用户捕获特定条件下的波形。

通过调整触发控制，可以设置触发的电压水平、触发的边沿类型和触发的通道，以确保捕获到所需的波形。

在观察波形时，可以利用示波器的测量功能对波形进行分析。

示波器可以测量波形的频率、周期、峰峰值、均值等参数，帮助用户更全面地了解电路中的信号特性。

此外，数字示波器还具有存储和回放功能，可以将观察到的波形保存下来，以便后续分析和比较。

通过存储和回放功能，用户可以更方便地对波形进行详细的分析和研究。

最后，在使用完数字示波器后，需要注意关闭设备并将连接线缠绕整齐，以确保设备的安全和整洁。

另外，定期对数字示波器进行校准和维护，以保证其测量的准确性和稳定性。

总之，数字示波器是一种非常重要的电子测量仪器，掌握其基本使用方法对于工程师和技术人员来说至关重要。

通过本文的介绍，希望能够帮助您更好地理解和应用数字示波器，提高工作效率和准确性。

TDS1002数字示波器使用说明图1 TDS1002数字示波器数字示波器的部分按键和旋钮与模拟示波器相同,在此不再重复，以下重点介绍几个重要的按键及用法。

一、信号波形显示1.AUTOSET: 自动显示输入信号波形方式。

例如，校准信号的自动设置显示如图2。

图2 AUTOSET显示校准信号2.手动设置（以信号从CH1通道输入为例）●TRIG MENU 触发菜单的设置图3中，信源指触发源，信号从哪通道输入即选择该通道为触发源。

●ch1 menu 设置如图4，需要同时观察的输入信号交、直流情况，耦合选“DC”；只观察的输入信号交流情况，耦合选“AC”；●调节VOLTS/DIV 、SEC/DIV 、LEVEL旋钮，使信号波形稳定显示合适大小。

图3 TRIG MENU 菜单设置图4 ch1 menu 设置二、信号波形显示1.MEASURE测量功能如对ch1通道输入的校准信号进行测量●确认示波器探头上的衰减开关设为×1；图4 ch1 menu中“探头”设置为1×档●按“MEASURE”键，可读取信号的峰峰值、频率等多种参数。

图5 MEASURE 测量结果2.CURSOR光标,测量电压、时间例如使用光标测量f=2KHz Vpp=5V的正弦波●按CURSOR，测量类型为电压、时间可选●垂直POSITION键调整2条光标位置图6 CURSOR 测垂直方向电压图6 CURSOR 测水平方向时间三、其他按键●DISPLAY:显示方式按钮,可选择“格式”为YT信号波形显示和XY方式显示，见图7。

图7-1信号波形显示图7-2XY方式显示●MATH:计算显示方式按钮，可选择显示CH1+CH2, CH1-CH2等波形。

在进行2个通道波形加、减后的幅度测量时，注意CH1、CH2的电压灵敏度处于同一档位。

见图8。

图8MATH操作图9ACQUIRE操作●ACQUIRE:波形获取方式。

若输入信号幅度为毫伏级，受干扰信号的影响，可选择“平均值”显示，平均次数选择较大数值，可使波形显示清晰一些。

数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器，它能够将电信号转换成数字信号，通过处理和显示，使人们能够直观地观察和分析电子信号的各种特性。

二、准备工作1. 检查设备：确保数字示波器的外部和内部没有损坏或故障。

2. 准备电源：将数字示波器与稳定可靠的电源连接。

三、使用方法1. 连接信号源：将被测信号源与数字示波器进行连接，确保信号源输出的电压范围在数字示波器的测量范围内。

2. 调节显示模式：根据需要选择适当的显示模式，如时间域显示、频域显示等。

3. 调节触发模式：选择合适的触发模式，如边沿触发、脉冲触发等。

4. 设置水平和垂直缩放：根据被测信号的幅值和频率调整水平和垂直缩放，使被测信号能够在屏幕上完整显示。

5. 调整触发电平：根据被测信号的特性设置触发电平，确保波形稳定地显示在屏幕上。

6. 调整触发延迟：根据需要设置触发延迟，使触发点位于波形的合适位置。

7. 分析波形：观察波形的各个特性，如幅值、频率、周期、上升时间等，并进行相应的测量和分析。

四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中，以免损坏设备或危及人身安全。

2. 在连接信号源时，确保输入端与待测电路相互匹配，避免因电阻、电容等不匹配导致的测量误差。

3. 调节触发模式和触发电平时，应根据被测信号的特性选择合适的设置，以确保波形能够稳定地显示在屏幕上。

4. 在分析波形时，要根据具体需要选择合适的测量功能，并正确使用示波器的各项功能和参数进行测量和分析。

五、故障排除1. 若数字示波器无法正常启动或显示异常，首先检查电源连接是否良好，是否存在电源故障。

2. 若波形显示不稳定或触发功能失效，可尝试调整触发模式、触发电平和触发延迟等参数，或检查信号源输出是否正常。

六、维护保养1. 定期清洁：根据使用频率和工作环境，定期清洁数字示波器的外壳和连接接口，确保设备的正常散热和连接良好。

2. 防护措施：避免将硬物、液体等杂物接触到数字示波器的内部电路板，以防止损坏电路板或导致电击等事故发生。

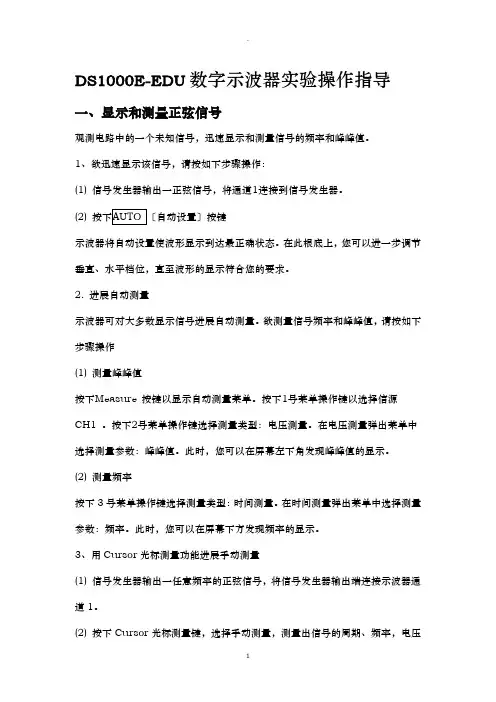

DS1000E-EDU数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。

1、欲迅速显示该信号，请按如下步骤操作：(1) 信号发生器输出一正弦信号，将通道1连接到信号发生器。

(2)示波器将自动设置使波形显示到达最正确状态。

在此根底上，您可以进一步调节垂直、水平档位，直至波形的显示符合您的要求。

2. 进展自动测量示波器可对大多数显示信号进展自动测量。

欲测量信号频率和峰峰值，请按如下步骤操作(1) 测量峰峰值按下Measure 按键以显示自动测量菜单。

按下1号菜单操作键以选择信源CH1 。

按下2号菜单操作键选择测量类型：电压测量。

在电压测量弹出菜单中选择测量参数：峰峰值。

此时，您可以在屏幕左下角发现峰峰值的显示。

(2) 测量频率按下3号菜单操作键选择测量类型：时间测量。

在时间测量弹出菜单中选择测量参数：频率。

此时，您可以在屏幕下方发现频率的显示。

3、用Cursor光标测量功能进展手动测量(1) 信号发生器输出一任意频率的正弦信号，将信号发生器输出端连接示波器通道1。

(2) 按下Cursor光标测量键，选择手动测量，测量出信号的周期、频率，电压峰峰值，画出信号波形，标出周期、频率，电压峰峰值。

二、*－Y 功能的应用，观察沙如图形1. 将信号A 连接通道1，将信号B 连接通道2。

2. 假设通道未被显示，则按下CH1 和CH2 菜单按钮。

3. 按下AUTO 〔自动设置〕按钮。

4. 调整垂直旋钮使两路信号显示的幅值大约相等。

5. 按下水平控制区域的MENU 菜单按钮以调出水平控制菜单。

6. 按下时基菜单框按钮以选择*－Y 。

示波器将以沙如〔Lissajous 〕图形模式显示。

7. 调整垂直、垂直和水平旋钮使波形到达最正确效果。

8．调节信号发生器A 路信号频率为f *=50Hz ，根据频率比值关系和f *=50Hz ，算出相应的f Y 值。

缓慢调节信号发生器B 路信号频率频率f Y ，分别调出==Y X X Y N N f f ::3:1；2:1；3:2；1:1的稳定萨如图形，将所见稳定图形描绘在记录表格〔参考下表〕中并同时记录信号发生器相应的频率读数f Y 。

普源数字示波器的使用方法普源数字示波器是一种用于测量电信号波形的仪器，它能够显示电压随时间变化的图像。

本文将介绍普源数字示波器的使用方法，帮助读者更好地理解和使用该设备。

一、示波器的基本结构和原理普源数字示波器主要由输入端口、触发电路、时间基准电路、垂直放大电路、水平扫描电路和显示器组成。

它的工作原理是通过从被测信号中提取出的触发脉冲控制扫描电路，使电子束在屏幕上按一定规律进行扫描，从而形成波形。

二、示波器的基本操作流程1. 连接被测信号：将被测信号与示波器的输入端口相连。

一般来说，被测信号的地线应与示波器的地线相连，以确保测量的准确性。

2. 调整触发电路：触发电路的设置对于正确显示信号波形至关重要。

可以根据被测信号的特点调整触发电路的触发级、触发源和触发沿等参数，以获得清晰稳定的波形图像。

3. 调整垂直放大电路：垂直放大电路用于调整信号的垂直幅度。

可以通过调节垂直灵敏度、增益和偏移等参数，使波形图像适应屏幕的显示范围。

4. 调整时间基准电路：时间基准电路用于调整示波器的扫描速度。

可以通过调节时间/幅度控制旋钮，改变扫描时间的快慢，以适应被测信号的频率范围。

5. 观察和分析波形：在完成上述调整后，可以在示波器的显示屏上观察到被测信号的波形图像。

可以通过水平和垂直的标尺来测量波形的幅度、频率、周期和相位等参数，从而对信号进行分析和判断。

三、示波器的常用功能和特点1. 自动测量功能：示波器可以自动测量波形的最大值、最小值、峰峰值、平均值、频率等参数，简化了测量的操作步骤。

2. 存储和回放功能：示波器可以将测量到的波形数据存储在内部或外部存储器中，并可以随时回放和分析。

3. 数字滤波功能：示波器可以通过数字滤波算法对信号进行滤波处理，以去除噪声和干扰，提高波形的清晰度和稳定性。

4. 多通道显示功能：一些示波器可以同时显示多个通道的波形，方便对比和分析不同信号之间的关系。

5. 外部触发功能：示波器可以通过外部触发信号来控制波形的显示和记录，以便对特定事件进行观察和分析。

数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。

它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。

那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。

一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。

当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。

数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。

因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。

二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。

其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。

在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。

2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。

其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。

水平缩放则需要根据测量信号的周期和带宽来调节。

在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。

3、测量信号当示波器设置完成后，我们就可以测量信号波形了。

此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。

数字示波器使用方法数字示波器是一种电子测量仪器，用于显示电压变化随时间的波形。

它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。

本文将分步骤介绍数字示波器的使用方法。

步骤一：准备工作在使用数字示波器之前，需要进行一些准备工作。

首先，确认选择的示波器型号和功能是否符合所需的测试目的。

其次，插上电源并接通电源开关，等待示波器上电后进行操作。

步骤二：接线测试在使用数字示波器前，需要对测试对象进行电路连接。

接线先将一个测试用信号源与示波器连接。

测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。

将信号源的输出端与示波器的通道1或通道2连接。

如果需要测量差分信号，则需将差分信号线连接到示波器的通道3或通道4。

步骤三：配置示波器参数在连接好电路后，需要设置数字示波器的参数。

包括：触发方式、采样率、水平和垂直比例等参数。

触发方式是指示波器触发波形显示的方式。

例如，可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。

采样率是指示波器定期对输入信号进行采样的速度。

在保持采样速度的同时，应根据信号频率适度增加垂直比例，以便将信号看得更加清晰。

步骤四：显示波形设置好示波器的参数后，就可以显示测试信号的波形了。

触发条件满足后，示波器会显示完整的波形（取决于设置的视窗大小）。

如果需要更精细的波形，可以通过改变垂直和水平比例进行调整。

此时，用户可以逐渐放大、移动和调整波形使其达到最优。

步骤五：保存和记录数据数字示波器可以保存测量数据以便后续使用。

可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。

数据还可以作为图片或文档附加给其他用户。

在使用数字示波器时，需要注意安全事项，例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。

本文介绍了数字示波器的使用步骤。

通过这些步骤，用户可以轻松读取测量结果并生成数据记录。

数字示波器是一个强大而易于使用的工具，它可以帮助用户提高工作效率，提高工作质量。
