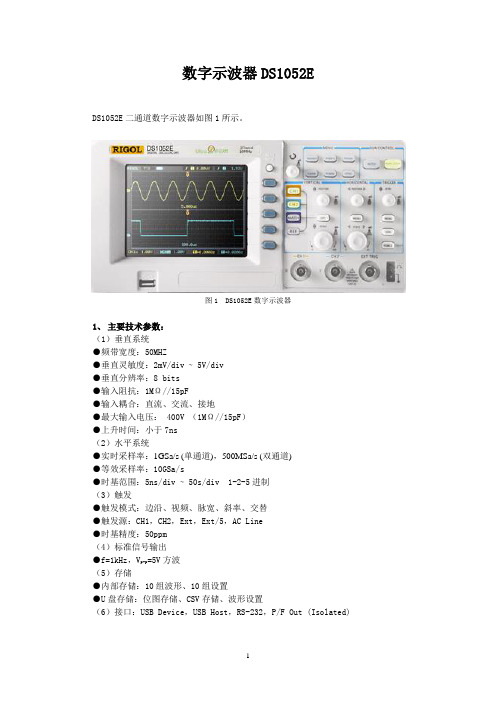

数字示波器DS1052EDS1052E二通道数字示波器如图1所示。
图1 DS1052E数字示波器1、主要技术参数：（1）垂直系统●频带宽度：50MHZ●垂直灵敏度：2mV/div ∼ 5V/div●垂直分辨率：8 bits●输入阻抗：1MΩ//15pF●输入耦合：直流、交流、接地●最大输入电压： 400V （1MΩ//15pF）●上升时间：小于7ns（2）水平系统●实时采样率：1GSa/s (单通道)，500MSa/s (双通道)●等效采样率：10GSa/s●时基范围：5ns/div ∼ 50s/div 1-2-5进制（3）触发●触发模式：边沿、视频、脉宽、斜率、交替●触发源：CH1，CH2，Ext，Ext/5，AC Line●时基精度：50ppm（4）标准信号输出●f=1kHz，V P-P=5V方波（5）存储●内部存储：10组波形、10组设置●U盘存储：位图存储、CSV存储、波形设置（6）接口：USB Device，USB Host，RS-232，P/F Out (Isolated)2、DS1052E数字示波器面板（1）DS1052E前面板如图2所示，前面板面板上包括旋钮和功能按键。
旋钮的功能与其它示波器类似，显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。
通过它们可以设置当前菜单的不同选项；其它按键为功能键，通过它们可以进入不同的功能菜单或直接获得特定的功能应用。
图2 DS1052E数字示波器前面板（2）显示界面说明如图3所示。
图3 显示界面说明图3、应用举例观察电路中一未知信号，迅速显示和自动测量信号的频率和峰峰值。
（1）迅速显示该信号将探头菜单衰减系数设定为10X；将CH1的探头连接到电路被测点；按示波器将自动设置，使波形显示达到最佳；在此基础上，可以进一步调节垂直，水平档位，直至波形显示符合要求。
（2）进行自动测量信号的频率和峰峰值。
示波器可对大多数显示信号进行自动测量。

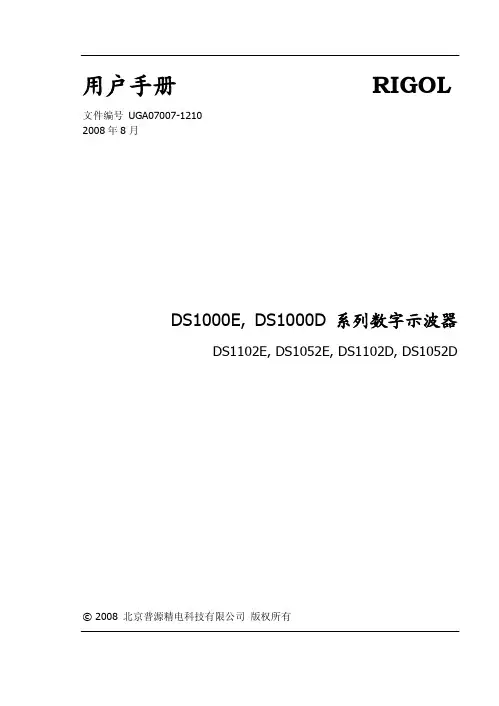

用户手册RIGOL文件编号UGA07007-12102008年8月DS1000E, DS1000D 系列数字示波器DS1102E, DS1052E, DS1102D, DS1052D © 2008 北京普源精电科技有限公司版权所有RIGOL© 2008 RIGOL Technologies, Inc.DS1000E, DS1000D系列数字示波器用户手册I版权信息1. 北京普源精电科技有限公司版权所有。
2. 本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3. 本手册提供的信息取代以往出版的所有资料。
4. 本公司保留改变规格及价格的权利。
注：RIGOL是北京普源精电科技有限公司的注册商标。
RIGOL© 2008 RIGOL Technologies, Inc. DS1000E, DS1000D 系列数字示波器用户手册 II一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有经授权人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。
只有使用所在国家认可的本产品专用电源线。
正确插拔。
探头或测试导线连接到电压源时请勿插拔。
将产品接地。
本产品通过电源的接地导线接地。
为避免电击，接地导体必须与地相连。
在连接本产品的输入或输出端之前，请务必将本产品正确接地。
正确连接探头。
探头地线与地电势相同。
请勿将地线连接高电压。
查看所有终端额定值。
为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。
外盖或面板打开时请勿运行本产品。
使用合适的保险丝。
只使用本产品指定的保险丝类型和额定指标。
避免电路外露。
电源接通后请勿接触外露的接头和元件。
怀疑产品出故障时，请勿进行操作。
如果您怀疑本产品已经出故障，可请合格的维修人员进行检查。
ds1072e-edu示波器使用说明书
1、示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。
示波器在进行电压和时间的定量测试时，还必须进行垂直放大电路增益和水平扫描速度的校准。
2、选择Y轴耦合方式：根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC
3、选择Y轴灵敏度：根据被测信号的大约峰-峰值（如果采用衰减探头，应除以衰减倍数；在耦合方式取DC档时，还要考虑叠加的直流电压值），将Y轴灵敏度选择V/div开关（或Y轴衰减开关）置于适当档级。
实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调（或Y轴增益）旋钮，使屏幕上显现所需要高度的波形。

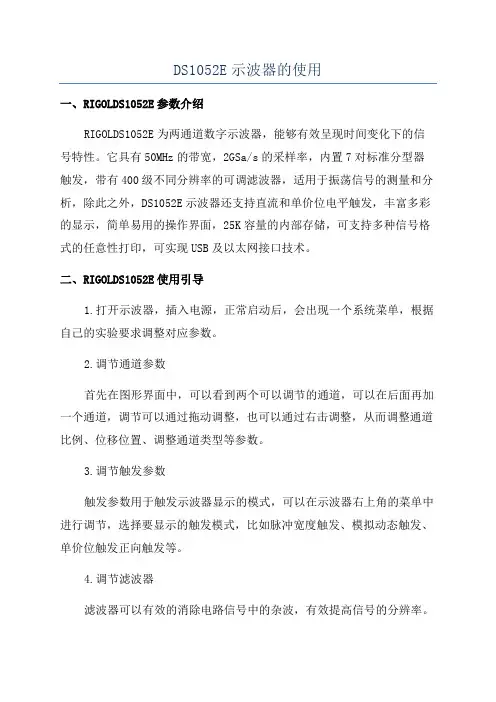

DS1052E示波器的使用
一、RIGOLDS1052E参数介绍
RIGOLDS1052E为两通道数字示波器，能够有效呈现时间变化下的信号特性。
它具有50MHz的带宽，2GSa/s的采样率，内置7对标准分型器触发，带有400级不同分辨率的可调滤波器，适用于振荡信号的测量和分析，除此之外，DS1052E示波器还支持直流和单价位电平触发，丰富多彩的显示，简单易用的操作界面，25K容量的内部存储，可支持多种信号格式的任意性打印，可实现USB及以太网接口技术。
二、RIGOLDS1052E使用引导
1.打开示波器，插入电源，正常启动后，会出现一个系统菜单，根据自己的实验要求调整对应参数。
2.调节通道参数
首先在图形界面中，可以看到两个可以调节的通道，可以在后面再加一个通道，调节可以通过拖动调整，也可以通过右击调整，从而调整通道比例、位移位置、调整通道类型等参数。
3.调节触发参数
触发参数用于触发示波器显示的模式，可以在示波器右上角的菜单中进行调节，选择要显示的触发模式，比如脉冲宽度触发、模拟动态触发、单价位触发正向触发等。
4.调节滤波器
滤波器可以有效的消除电路信号中的杂波，有效提高信号的分辨率。
用户手册RIGOL文件编号UGA07007-12102008年8月DS1000E, DS1000D 系列数字示波器DS1102E, DS1052E, DS1102D, DS1052D © 2008 北京普源精电科技有限公司版权所有RIGOL© 2008 RIGOL Technologies, Inc.DS1000E, DS1000D系列数字示波器用户手册I版权信息1. 北京普源精电科技有限公司版权所有。
2. 本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3. 本手册提供的信息取代以往出版的所有资料。
4. 本公司保留改变规格及价格的权利。
注：RIGOL是北京普源精电科技有限公司的注册商标。
RIGOL© 2008 RIGOL Technologies, Inc. DS1000E, DS1000D 系列数字示波器用户手册 II一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有经授权人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。
只有使用所在国家认可的本产品专用电源线。
正确插拔。
探头或测试导线连接到电压源时请勿插拔。
将产品接地。
本产品通过电源的接地导线接地。
为避免电击，接地导体必须与地相连。
在连接本产品的输入或输出端之前，请务必将本产品正确接地。
正确连接探头。
探头地线与地电势相同。
请勿将地线连接高电压。
查看所有终端额定值。
为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。
外盖或面板打开时请勿运行本产品。
使用合适的保险丝。
只使用本产品指定的保险丝类型和额定指标。
避免电路外露。
电源接通后请勿接触外露的接头和元件。
怀疑产品出故障时，请勿进行操作。
如果您怀疑本产品已经出故障，可请合格的维修人员进行检查。
第14课DS1052E菜单说明、示波空器抓单波的时候，可调电源和示波器的设置、示波器快速上手设置、示波器的波形存储方法说明垂直控制区说明：耦合设置为直流带宽限制：关闭设置10X档位调节：粗调（调节电压比较快）反相：选择关闭（打开会让波形和原波形相反）注：普源示波器地线断线会引起测量有杂波，测量不准确的故障（改线，线不要接太长，接太多了会有干扰测量高频波的时候会误触发，会有很多毛刺）“测量高频时套探头上，金属接地，测量更准确”越近越好测量普通的用夹子接地就可以水平控制区说明：延迟扫描：选择关闭时基:选择YT模式注：平时抓波，垂直，水平位置，一般定义在中间（快速归零，按垂直或水平小按钮）每格显示的时间/时机：500毫秒-1毫秒，微秒等，左钮大右钮小触发区域说明：触发电平：调大小平就不会飘，看的很清触发模式菜单：触发模式边沿触发一般选择此触发模式E表示外部触发AC表示交流触发信源选择一般默认选择通道CH1边沿类型：测量供电一般选择上升沿低电平有效或掉电的测量一般使用下降沿触发方式：自动普通单次泰克有单独的单次触发按触功能自动和正常自动：不管有无信号都刷新屏幕普通：满足触发条件才刷屏幕，否则不刷新单次：满足触发条件才刷新屏幕，并处于“STOP”状态，不再接受任何波形当万用表测量电压可以用单次或自动一般不使用，对固定的电压，固定频率有用接地夹子，容易断线坏“里面铜丝断”，不要做太长探头的校证：1、探头点金属片2、用无磁性的螺丝刀微调波形普源USB接口：U盘用1-2G，大U盘有的读取不到“有时还挑盘，要用金士顿”屏幕信息的说明：1表示触发通道设置为1E表示外部触发通道（触发电平触发类型）注：测量上升沿的时候，触发值最低最好，最好接近底端值测量下降沿的时候，触发值最接近顶端的值越好触发位置，尽量设置屏幕中间的位置触发状态：SOTP表示停止ATUO自动WART等待快速示波器上手设置：注：修供电，时基一般设置1毫秒就可以注：触发电平的设置，测量上升沿时电压设置测量电压的1/3，测量下降沿时电压设置测量电压的2/3示波器的存储方法1、普源1000系列，U盘容量不要超过4G2、插上U盘，上有提示图标，连接U盘成功3、按下存储设置STORAGE4、存储类型，选择位图存储，再按下UTILITY键5、屏幕选择下一页，选择打印设置，打印模式选择普通，再点打印按钮6、下面反相，颜色不管，就保存成功了示波空器抓单波的时候，可调电源和示波器的设置：1、第一步根据你需要测量的波形设好以下内容：A:几V每格多用1V-2V-10B:时基C:触发电平D:触发沿（测上电用上升沿、测量掉电用下降沿）E:触发源(单通道测时，默认使用CH1)F:触发位置（即十字架）G：探头10XH:带宽限制、波形保持、波形反向等全部选择关闭2、第二步：把可调电源打开（这个开关要提前打开，机器延时70毫秒进入稳定状态）注：可调电源先连接负端，正端不接（正端也可以接一个开关），晚点连接正极3、示波器的探头连接好测量点的位置（探头接地夹子一定要接好地，不然会误触发）4、再连接好可调电源的正极注：可调电源上的地要一直插上，不能断开，不然会引起示波器误触发，因为示波器的地也是连接这个地，抓波时只能断开正极（正极可做个开关）可调电源输出的波形新机电源自带输出开关。

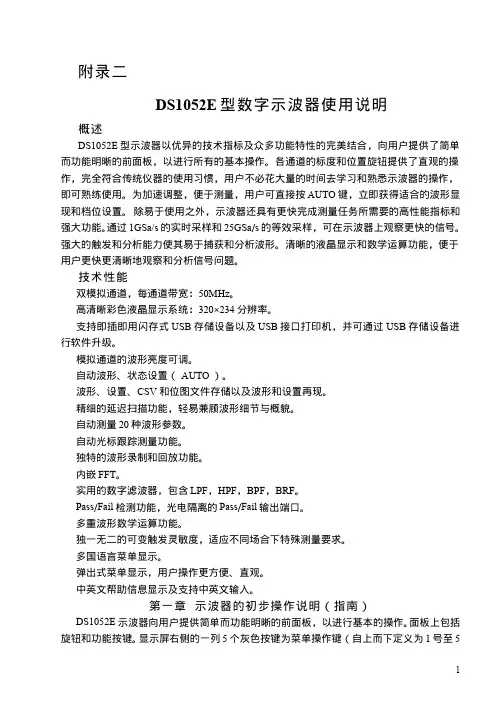

附录二DS1052E型数字示波器使用说明概述DS1052E型示波器以优异的技术指标及众多功能特性的完美结合，向用户提供了简单而功能明晰的前面板，以进行所有的基本操作。
各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。
为加速调整，便于测量，用户可直接按AUTO键，立即获得适合的波形显现和档位设置。
除易于使用之外，示波器还具有更快完成测量任务所需要的高性能指标和强大功能。
通过1GSa/s的实时采样和25GSa/s的等效采样，可在示波器上观察更快的信号。
强大的触发和分析能力使其易于捕获和分析波形。
清晰的液晶显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。
技术性能双模拟通道，每通道带宽：50MHz。
高清晰彩色液晶显示系统：320×234分辨率。
支持即插即用闪存式USB存储设备以及USB接口打印机，并可通过USB存储设备进行软件升级。
模拟通道的波形亮度可调。
自动波形、状态设置（AUTO ）。
波形、设置、CSV和位图文件存储以及波形和设置再现。
精细的延迟扫描功能，轻易兼顾波形细节与概貌。
自动测量20种波形参数。
自动光标跟踪测量功能。
独特的波形录制和回放功能。
内嵌FFT。
实用的数字滤波器，包含LPF，HPF，BPF，BRF。
Pass/Fail检测功能，光电隔离的Pass/Fail输出端口。
多重波形数学运算功能。
独一无二的可变触发灵敏度，适应不同场合下特殊测量要求。
多国语言菜单显示。
弹出式菜单显示，用户操作更方便、直观。
中英文帮助信息显示及支持中英文输入。
第一章示波器的初步操作说明（指南）DS1052E示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。
面板上包括旋钮和功能按键。
显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。
通过它们，可以设置当前菜单的不同选项；其它按键为功能键，通过它们，可以进入不同的功能菜单或直接获得特定的功能应用。
用户手册RIGOL文件编号UGA07007-12102008年8月DS1000E, DS1000D 系列数字示波器DS1102E, DS1052E, DS1102D, DS1052D © 2008 北京普源精电科技有限公司版权所有RIGOL© 2008 RIGOL Technologies, Inc.DS1000E, DS1000D系列数字示波器用户手册I版权信息1. 北京普源精电科技有限公司版权所有。
2. 本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3. 本手册提供的信息取代以往出版的所有资料。
4. 本公司保留改变规格及价格的权利。
注：RIGOL是北京普源精电科技有限公司的注册商标。
RIGOL© 2008 RIGOL Technologies, Inc. DS1000E, DS1000D 系列数字示波器用户手册 II一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有经授权人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。
只有使用所在国家认可的本产品专用电源线。
正确插拔。
探头或测试导线连接到电压源时请勿插拔。
将产品接地。
本产品通过电源的接地导线接地。
为避免电击，接地导体必须与地相连。
在连接本产品的输入或输出端之前，请务必将本产品正确接地。
正确连接探头。
探头地线与地电势相同。
请勿将地线连接高电压。
查看所有终端额定值。
为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。
外盖或面板打开时请勿运行本产品。
使用合适的保险丝。
只使用本产品指定的保险丝类型和额定指标。
避免电路外露。
电源接通后请勿接触外露的接头和元件。
怀疑产品出故障时，请勿进行操作。
如果您怀疑本产品已经出故障，可请合格的维修人员进行检查。
DS1052E 型数字示波器使用说明概述DS1052E 型示波器以优异的技术指标及众多功能特性的完美结合，向用户提供了简单而功能明晰的前面板，以进行所有的基本操作。
各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。
为加速调整，便于测量，用户可直接按AUTO 键，立即获得适合的波形显现和档位设置。
除易于使用之外，示波器还具有更快完成测量任务所需要的高性能指标和强大功能。
通过1GSa/s 的实时采样和25GSa/ s 的等效采样，可在示波器上观察更快的信号。
强大的触发和分析能力使其易于捕获和分析波形。
清晰的液晶显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。
技术性能50MHz 。
双模拟通道，每通道带宽：分辨率。
×234 320高清晰彩色液晶显示系统：USB 存储设备以及USB 接口打印机，并可通过USB 存储设备进支持即插即用闪存式行软件升级。
模拟通道的波形亮度可调。
AUTO ）。
自动波形、状态设置（波形、设置、CSV 和位图文件存储以及波形和设置再现。
精细的延迟扫描功能，轻易兼顾波形细节与概貌。
自动测量20 种波形参数。
自动光标跟踪测量功能。
独特的波形录制和回放功能。
内嵌FFT。
LPF，HPF，BPF，BRF 。
实用的数字滤波器，包含Pass/ Fail 检测功能，光电隔离的输出端口。
Pass/ Fail 多重波形数学运算功能。
独一无二的可变触发灵敏度，适应不同场合下特殊测量要求。
多国语言菜单显示。
弹出式菜单显示，用户操作更方便、直观。
中英文帮助信息显示及支持中英文输入。
第一章示波器的初步操作说明DS1052E 示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。
面板上包括1 号至5 旋钮和功能按键。
显示屏右侧的一列个灰色按键为菜单操作键（自上而下定义为15号）。
通过它们，您可以设置当前菜单的不同选项；其它按键为功能键，通过它们，您可以进入不同的功能菜单或直接获得特定的功能应用。
一、DS1052E 前面板控制件位置图及功能（图一）菜单多功能操作键旋钮功能按钮控制按钮触发控制水平控制垂直控制USB接口信号外部校准触发输入输入通道信号图F1- 1DS1052E 前面板控制件位置图值得注意的是，MENU 功能键的标识用一方框包围的文字表示，如，代表前面板上的标注Measuee 文字的透明功能键。
标识为的多功能旋钮，用表示。
两个标识为POSITION 的旋钮，用表示。
两个标识为SCALE 的旋钮，用表示。
标识为LEVEL 的旋钮，用表示。
菜单操作键的标识用带阴影的文字表示，如波形存储，表示存储菜单中的存储波形选项。
2图F1 - 2显示界面说明（仅模拟通道打开）图F1- 3显示界面说明（模拟和数字通道同时打开）二、探头补偿在首次将探头与任一输入通道连接时，进行此项调节，使探头与输入通道相配。
未经补偿或补偿偏差的探头会导致测量误差或错误。
若调整探头补偿，请按如下步骤：1. 将探头菜单衰减系数设定为10X ，将探头上的开关设定为10X ，并将示波器探头与3通道 1 连接。
如使用探头钩形头，应确保与探头接触紧密。
将探头端部与探头补偿器的信号输出连接器相连，基准导线夹与探头补偿器的地线连接。
AUTO1器相连，打开通道，然后按2.检查所显示波形的形状。
图F1- 4 探头补偿调节3.如必要，用非金属质地的改锥调整探头上的可变电容，直到屏幕显示的波形如上图“补偿正确”。
4.必要时，重复以上步骤。
三、波形显示的自动设置DS1052E 型数字示波器具有自动设置的功能。
根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。
应用自动设置要求被测信号的频率大于或等于50Hz ，占空比大于1％。
使用自动设置：( 1) 将被测信号连接到信号输入通道。
( 2) 按下AUTO按钮。
示波器将自动设置垂直，水平和触发控制。
如需要，可手工调整这些控制使波形显示达到最佳。
四、垂直系统如图F1- 5 所示，在垂直控制区（VERTICAL ）有一系列按键、旋钮。
下面介绍垂直设置的使用。
1. 使用垂直旋钮在波形窗口居中显示信号。
垂直旋钮控制信号的垂直显示位置。
当转动垂直旋钮时，指示通道地（GROUND ）的标识跟随波形而上下移动。
DC ，可以通过观察波如果通道耦合方式为测量技巧：形与信号地之间的差距来快速测量信号的直流分量。
如果图F1-5垂直控制系统耦合方式为AC ，信号里面的直流分量被滤除。
这种方式可以以更高的灵敏度显示信号的交流分量。
4双模拟通道垂直位置恢复到零点快捷键：旋动垂直旋钮不但可以改变通道的垂直显示位置，更可以通过按下该旋钮作为设置通道垂直显示位置恢复到零点的快捷键。
2.改变垂直设置，并观察因此导致的状态信息变化。
可以通过波形窗口下方的状态栏显示的信息，确定任何垂直档位的变化。
转动垂直旋钮改变“Volt / div（伏/ 格）”垂直档位，可以发现状态栏对应通道的档位显示发按CH1 、CH2 、MATH、REF生了相应的变化。
，屏幕显示对应通道的操作菜单、标志、波形和档位状态信息。
按OFF 按键关闭当前选择的通道。
Coarse/ Fine（粗调/ 微调）快捷键：可通过按下垂直旋钮作为设置输入通道的粗调/ 微调状态的快捷键，然后调节该旋钮即可调节粗调微调垂直档位。
/五、水平系统如图F1- 6 所示，在水平控制区（HORIZONTAL ）有一个按键、两个旋钮。
下面介绍水平时基的设置。
使用水平旋钮1. 改变水平档位设置，并观察因此导致的状态信息变化。
改变“s/ div （秒/ 格）”水平档位，可转动水平旋钮以发现状态栏对应通道的档位显示发生了相应的变化。
水平扫描速度从5ns 至50s，以1- 2- 5 的形式步进。
Delayed（延迟扫描）快捷键：水平旋钮不但可以通过转动调整“s/ div （秒/ 格）”，更可以按下切换到延迟扫描状态。
2. 使用水平旋钮调整信号在波形窗口的水平位置。
旋钮控制信号的触发位移。
当应用于触发水平图F1-6水平控制系统位移时，转动水平旋钮，可以观察到波形随旋钮而水平移动。
触发点位移恢复到水平零点快捷键：水平旋钮不但可以通过转动调整信号在波形窗口的水平位置，更可以按下该键使触发位移（或延迟扫描位移）恢复到水平零点处。
53. 按MENU按钮，显示TIME菜单。
在此菜单下，可以开启/关闭延迟扫描或切换Y - T 、X - Y 和ROLL模式，还可以设置水平触发位移复位。
★名词解释触发位移：指实际触发点相对于存储器中点的位置。
转动水平旋钮，可水平移动触发点。
六、触发系统如图图F1- 7 所示，在触发控制区（TRIGGER ）有一个旋钮、三个按键。
下面介绍触发系统的设置。
1.使用旋钮改变触发电平设置。
转动旋钮，可以发现屏幕上出现一条桔红色的触发线以及触发标志，随旋钮转动而上下移动。
停止转动旋钮，此触发线和触发标志会在约 5 秒后消失。
在移动触发线的同时，可以观察到在屏幕上触发电平的数值发生了变化。
触发电平恢复到零点快捷键：旋动垂直旋钮不但可以改变触发电平值，更可以通过按下该旋钮作为设置触发电平恢复到零点的快捷键。
2.使用MENU 调出触发操作菜单（见图F1- 8），改变触发的设置，观察由此造成的状态变化。
按1号菜单操作按键，选择边沿触发。
图F1-7触发系统按2CH1 。
号菜单操作按键，选择“信源选择”为按 3 号菜单操作按键，设置“边沿类型”为上升沿。
按 4 号菜单操作按键，设置“触发方式”为自动。
按 5 号菜单操作按键，进入“触发设置”二级菜单，对触发的耦合方式，触发灵敏度和触发释抑时间进行设置。
注：改变前三项的设置会导致屏幕右上角状态栏的变化。
3.按50% 按钮，设定触发电平在触发信号幅值的垂直中点。
4.按FORCE 按钮，强制产生一触发信号，主要应用于触发方式中的“普通”和“单次”模式。
触发释抑：指重新启动触发电路的时间间隔。
旋动多功★名词解释能旋钮，可设置触发释抑时间。
触发操作菜单图F1-8第二章示波器的高级操作说明（指南）6一、设置垂直系统1. 通道的设置每个通道都有独立的垂直菜单，每个项目都按不同的通道单独设置。
按CH1 或CH2F1- 8 及表CH1 或CH2 通道的操作菜单，说明见图F1- 1：功能按键，系统显示1-表F1通道设置菜单功能菜单设定说明阻挡输入信号的直流成分。
交流通过输入信号的交流和直流成分。
直流耦合断开输入信号。
接地限制带宽至20MHz ，以减少显示噪音。
打开带宽限制满带宽。
关闭1X5X10X根据探头衰减因数选取其中一个值，以保持探头50X垂直标尺读数准确。
100X500X1000X设置数字滤波（见表2－4）数字滤波/进入下一页菜单（以下均同，不再说明）1/ 2（下一页）图F1-9表F1- 2通道设置菜单返回上一页菜单（以下均同，不再说明）2/ 2（上一页）粗调按1-2-5 进制设定垂直灵敏度。
粗调微调则在粗调设置范围之间进一步细分，档位调节微调以改善垂直分辩率。
打开打开波形反向功能。
反相波形正常显示。
关闭图F1-10（1）设置通道耦合7以CH1 通道为例，被测信号是一含有直流偏置的正弦信号。
按CH1→耦合→交流，F1- 11 所示。
设置为交流耦合方式。
被测信号含有的直流分量被阻隔。
波形显示如图图F1- 11 交流耦合设置按CH1 →耦合→直流，设置为直流耦合方式。
被测信号含有的直流分量和交流分量都可以通过。
波形显示如图F1- 12 所示。
图F1- 12 直流耦合设置按CH1 →耦合→接地，设置为接地方式。
被测信号含有的直流分量和交流分量都被阻隔。
波形显示如图F1- 13 所示。
8图F1- 13接地耦合设置（2）设置通道带宽限制以CH1 通道为例，被测信号是一含有高频振荡的脉冲信号。
按CH1→带宽限制→关闭，设置带宽限制为关闭状态。
被测信号含有的高频分量可以通过。
波形显示如图F1- 14 所示。
图F1- 14关闭带宽限制按CH1 →带宽限制→打开，设置带宽限制为打开状态。
被测信号含有的大于20MHzF1- 15 的高频分量被阻隔。
波形显示如图所示。
9图F1- 15打开带宽限制（3）调节探头比例为了配合探头的衰减系数，需要在通道操作菜单中相应调整探头衰减比例系数。
如探头10X ，示波器输入通道的比例也应设置成，以避免显示的档位信息和测量衰减系数为10:1F1- 16 为应用1000:1 探头时的设置及垂直档位的显示。
的数据发生错误。
图图F1- 16设置探头衰减系数10表F1-3探头衰减系数菜单对应菜单设置探头衰减系数1×1：115：5X110：10X150：50X1100：100X1：500500X11000：1000X（4）档位调节设置垂直档位调节分为粗调和微调两种模式。
