中考物理必做10道经典电学计算题(附答案)

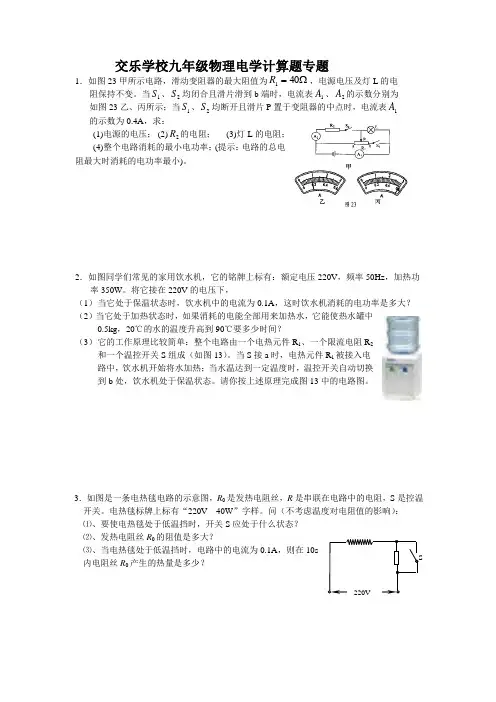

交乐学校九年级物理电学计算题专题1．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电阻保持不变。

当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求：(1)电源的电压； (2)2R 的电阻； (3)灯L 的电阻； (4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。

2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W 。

将它接在220V 的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？ （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。

当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。

请你按上述原理完成图13中的电路图。

3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。

电热毯标牌上标有“220V 40W ”字样。

问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s内电阻丝R 0产生的热量是多少？S220V4．如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率5．如图所示的电路中，电源电压恒定为4.5V 。

中考物理电学计算经典练习（括号里为参考答案）1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。

（2A,8V）2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1=？(6V30Ω)3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1， R2各为多少欧？(200Ω50Ω)4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。

当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。

(15V 5Ω 10Ω)5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？(0.25A 0.75A)6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。

求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。

(6V 30Ω)8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。

求:电阻R2两端电压和电阻R1的电功率。

(5V 1W)9．如图8所示，电源电压为8V，且保持不变。

R1=4R2。

当开关S断开时，电流表的示数为2A。

求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W)10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。

九年级电学计算题一、简单电路电流、电压、电阻计算。

1. 已知一个电阻R = 10Ω，两端电压U=20V，求通过电阻的电流I。

- 解析：根据欧姆定律I = (U)/(R)，将R = 10Ω，U = 20V代入公式可得I=(20V)/(10Ω)=2A。

2. 一个电路中通过灯泡的电流I = 0.5A，灯泡电阻R=20Ω，求灯泡两端的电压U。

- 解析：由欧姆定律U = IR，把I = 0.5A，R = 20Ω代入，得到U=0.5A×20Ω = 10V。

3. 有一导体，当两端加3V电压时，通过它的电流为0.2A，求该导体的电阻。

- 解析：根据R=(U)/(I)，这里U = 3V，I = 0.2A，所以R=(3V)/(0.2A)=15Ω。

二、串联电路相关计算。

4. 两个电阻R_1 = 10Ω，R_2 = 20Ω串联在电路中，电源电压U = 9V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。

- 解析：- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。

- 根据欧姆定律I=(U)/(R)，将U = 9V，R = 30Ω代入可得I=(9V)/(30Ω)=0.3A。

- 根据U = IR，U_1=IR_1 = 0.3A×10Ω = 3V，U_2=IR_2=0.3A×20Ω = 6V。

5. 三个电阻R_1 = 5Ω、R_2 = 10Ω、R_3 = 15Ω串联在电路中，电路中的电流I = 1A，求总电压U。

- 解析：- 总电阻R=R_1 + R_2+R_3=5Ω+10Ω + 15Ω = 30Ω。

- 根据U = IR，把I = 1A，R = 30Ω代入得U = 1A×30Ω=30V。

三、并联电路相关计算。

6. 两个电阻R_1 = 10Ω，R_2 = 20Ω并联在电路中，电源电压U = 6V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。

初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开,S2闭合时,电压表的示数为3 V.求：（1）电源电压是多少?（2）当S1、S3闭合,S2断开时,电压表的示数为多少?2、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L 2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？二、欧姆定律计算：3、如图3所示,R1=10,R2=15,电流表示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）电压表的示数是多大？图1图2图34、如图4所示电路中，当电源电压为4 V时，电压表的示数为1 V；当电源电压增至12 V时，电流表的示数为0.5 A。

求电阻R1、R2的阻值。

三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A，电压表量程为0～3V。

求：(1)滑动变阻器允许接入电路的阻值范围；(2)正常工作时整个电路消耗的最大功率。

6、某电热水瓶的铭牌如下表所示。

若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）。

求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。

7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。

当闭合开关S1滑动变阻器的滑片P移动到a时，闭合开关S2、S 3与断开S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关S2和S3，滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。

中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。

交乐学校九年级物理电学计算题专题1．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电阻保持不变。

当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求：(1)电源的电压； (2)2R 的电阻； (3)灯L 的电阻； (4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。

2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W 。

将它接在220V 的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？ （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。

当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。

请你按上述原理完成图13中的电路图。

3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。

电热毯标牌上标有“220V 40W ”字样。

问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s内电阻丝R 0产生的热量是多少？S220V4．如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率5．如图所示的电路中，电源电压恒定为4.5V 。

中考物理《电学》计算题专项练习题（含答案）1．某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。

已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。

求：（1）电阻R1的阻值；（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的时间。

（水的比热容为4.2×103J/(kg·℃)）2．如图甲是小明家豆浆机的工作原理图，在接入220V电压工作时，电动机带动刀头将黄豆进行粉碎打浆，额定功率是200W；R是加热电热管，额定功率是1000W。

小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。

请计算：（1）电动机正常工作时的电流（结果保留两位小数）；（2）豆浆机正常制作一次豆浆，消耗的总电能。

3．小新喜欢吃爆米花，学习电加热原理后自己制作了一个简易的爆米花机，图甲是爆米花机的简易电路图．开关S接a时，1R加热同时电动机搅拌；开关S接b时，2R单独工作并处于保温状态。

图乙是小新设计的相关参数。

小新将100g的玉米粒放入制好的爆米花机中，玉米粒初温为20℃，加热5min后玉米粒温度升高到300℃并爆成了玉米花，此后小新将爆米花机调至保温状态。

求：（()31.210J /kg =⨯⋅玉米℃c ）（1）保温状态时电路中的电流；（2）电阻1R 的阻值；（3）加热过程电路消耗的电能；（4）电阻1R 给玉米加热的效率。

4．如图所示电路中，电源电压保持不变，灯泡L 标有“8V 4W ”字样，当开关S 闭合时，灯泡L 正常发光，电流表的示数为0.7A ．求：（1）此时通过灯泡L 的电流；（2）定值电阻R 的阻值。

5．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W ，内部等效电路如图乙所示，R 1和R 2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min 共用水100kg ．假设热水器电热丝正常工作且产生的热量全部被水吸收[c 水＝4.2×103J/(kg·℃)]，求： （1）电热丝R 1的阻值。

中考物理必做10道经典电学计算题(附答案)嗨，同学们，今天咱们来聊聊中考物理电学计算题。

这可是咱们物理考试的重头戏，搞定了这些题，电学部分基本就稳了。

我呢，就给大家整理了10道必做的经典电学计算题，保证让你一看就会，一做就对！**第一题：**小明家中的电灯功率是60瓦，电压是220伏，问电灯正常工作时的电流是多少安培？（答案：0.27安培）**第二题：**一个电阻器的电阻值是100欧姆，通过的电流是2安培，问电阻器两端的电压是多少伏特？（答案：200伏特）**第三题：**小华用电池组给一个电路供电，电池组电压是3伏特，电路中有一个电阻值是10欧姆的电阻器，问电路中的电流是多少安培？（答案：0.3安培）**第四题：**一个电路中有两个电阻器，一个电阻值是4欧姆，另一个电阻值是6欧姆，它们是串联连接的，求整个电路的总电阻是多少欧姆？（答案：10欧姆）**第五题：**两个电阻器并联连接，一个电阻值是8欧姆，另一个电阻值是12欧姆，求并联电路的总电阻是多少欧姆？（答案：3.2欧姆）**第六题：**一个电路中有两个电阻器，一个电阻值是5欧姆，另一个电阻值是15欧姆，它们是串联连接的，电路中的电流是5安培，求电路中的总电压是多少伏特？（答案：100伏特）**第七题：**一个电路中有两个电阻器并联连接，一个电阻值是10欧姆，另一个电阻值是20欧姆，电路中的电压是12伏特，求电路中的电流是多少安培？（答案：1安培）**第八题：**一个电路中有三个电阻器，两个电阻值是相同的，都是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电流是3安培，求电路中的总电压是多少伏特？（答案：90伏特）**第九题：**一个电路中有两个电阻器并联连接，一个电阻值是15欧姆，另一个电阻值是30欧姆，电路中的电压是24伏特，求电路中的电流是多少安培？（答案：1.2安培）**第十题：**一个电路中有三个电阻器，一个电阻值是10欧姆，一个电阻值是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电压是50伏特，求电路中的电流是多少安培？（答案：1安培）怎么样，这些题目是不是很简单？其实电学计算题的关键就是公式要记牢，然后代入数值，算一算就出来了。

1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。

中考物理专题复习《电学计算》测试卷(附参考答案) 学校:___________班级:___________姓名:___________考号:___________一．计算题（共12小题）1．如图所示电路图，电源电压保持不变，灯L1的电阻是20Ω，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考虑温度对灯丝电阻的影响。

求：（1）电源电压；（2）通过灯R2的电流；（3）电流表A的示数。

2．如图所示的电路中，电源电压为18V且保持不变，电阻R2为15Ω．闭合开关S，电流表A1的示数为1.8A。

求：（1）电流表A2的示数I2。

（2）R1的阻值。

（3）电路总电阻R。

3．如图所示，闭合开关，当滑片P移动到最左端A处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定，求：（1）电源的电压；（2）R的阻值；（3）滑动变阻器的最大阻值。

4．如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，求电流表的示数。

5．如图所示电路中，小灯泡L标有正常工作参数“6V1A”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；6．某型号油量表工作原理如图甲所示，电源电压恒为24V，R0＝20Ω，油量表实际上是量程为0～0.6A的电流表，R1为压敏电阻，其阻值随所受压力F变化的图象如图乙所示。

（1）由乙图可知：压敏电阻R1随压力F的增大而，当油箱中的汽油用完时，R1的电阻为Ω。

（2）油箱装满汽油时，油量表示数为最大值（即电流表满偏），求R1的阻值。

（3）当油箱中的汽油用完时，电路中的电流为多少？7．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。

交乐学校九年级物理电学计算题专题1．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电阻保持不变。

当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求：(1)电源的电压； (2)2R 的电阻； (3)灯L 的电阻； (4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。

2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W 。

将它接在220V 的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？ （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。

当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。

请你按上述原理完成图13中的电路图。

3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。

电热毯标牌上标有“220V 40W ”字样。

问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s内电阻丝R 0产生的热量是多少？4．如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率5．如图所示的电路中，电源电压恒定为4.5V 。

中考物理《电学》计算题专项练习题（含答案）1．如图，电流表量程为0～0.6A，电压表量程为0～15V，电阻R0＝30Ω，电源电压恒为24V，滑动变阻器最大阻值为100Ω，求：（1）当电流表示数为0.4A时，R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

2．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么：（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3．汽车尾气是造成雾霾指数PM2.5升高的原因之一，某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。

在一项针对某种有害尾气浓度进行的测试中，气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。

已知电源电压18V恒定不变，R0为定值电阻，R为气敏电阻。

有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中，闭合开关S，当电压表读数为13V时，电流表的读数为0.5A，求电阻R0的阻值是多大？（2）闭合开关S，当这种有害尾气浓度增大到15%V ol时，则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时，有害尾气的浓度是多少？4．图所示，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为20Ω，当只闭合开关S1时，电流表的示数为1.2A。

求：（1）电源电压U；（2）开关S1、S2都闭合时，电路消耗的总功率P。

5．实验室使用的电压表是由小量程的电流表G改装而成的，图乙是小量程电流表G改装成电压表的原理图，当将“﹣”和“3”接线柱接入电路时，表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时，表示电压表时量程为15V，已知小量程电流表G的满偏电流为3mA，内阻为10Ω，试求：（1）将小量程电流表G直接接入电路中，当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1、R2的阻值。

初中物理九年级电学经典计算题一、计算题1.在如图所示的电路中，电源电压保持不变，电阻R2的阻值为10Ω。

闭合开关S后，电流表的示数为1 A，通过电阻R2的电流为0.6A。

求：（1）电源电压。

（2）电阻R1的阻值。

2.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R1的阻值为18Ω。

当开关S闭合时，电压表示数为3V。

求：（1）电流表的示数I。

（2）电源两端的电压U。

3.如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：（1）电源电压（2）电阻R1中的电流（3）电阻R1的阻值4.如图所示，电阻R1＝12Ω。

开关S A断开时，通过的电流为0.3A；开关S A闭合时，电流表的示数为0.5A。

求电源电压及电阻R2的阻值。

5.多功能养生壶（如图甲）具有精细烹饪、营养量化等功能，深受市场认可和欢迎，图乙是某品牌养生壶的简化电路图，当养生壶正常工作时，它的加热功率为880W，保温总功率为242W。

求：（1）该养生壶高温挡加热时的电流。

（2）电阻R2的阻值。

（3）某一天，小明断开家中其他用电器，只接通养生壶在高温挡烧水发现家中标着“3000r/（kw·h）”字样的电能表转盘在2min内转了80转，求此养生壶的实际功率。

6.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40℃，吸收的热量是多少？[米饭的比热容取2.5×10 3J /（kg•℃）]（3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？7.如图的电路中，R1为10Ω，R2为30Ω。

闭合开关S后，电流表的示数为1A，电源电压保持不变。

中考电学综合计算题专题（一）1．如图3所示的电路中，标有“3 V 6 W”的灯泡L与电阻R并联接入电路。

闭合开关S后，灯泡恰好正常发光，再闭合开关S1，电流表的示数为3 A。

假设灯丝的电阻不变，电源电压不变，求：图3(1)灯泡正常工作时的电流；(2)电阻R的阻值；(3)通电1 min，电流通过电阻R产生的热量。

2．如图4所示，电源电压为6 V，闭合开关S，电压表V1的示数为4 V，定值电阻R1＝10 Ω。

求：图4(1)电压表V2的示数；(2)电路中的电流；(3)R2的阻值。

3．如图5所示，电源电压不变，小灯泡标有“6 V 3 W”字样，滑动变阻器的最大阻值为24 Ω。

则：图5(1)小灯泡正常工作时的电阻是多大？(2)小灯泡正常工作10 min将消耗多少电能？(3)当滑片P在中点时，小灯泡恰好正常发光，则电源电压为多大？4．在如图6所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”。

开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响。

求：图6(1)灯泡L1的电阻；(2)在10 s内，灯泡L1正常发光时消耗的电能；(3)灯泡L2的电阻；(4)当开关S1、S2都闭合时，电流表的示数和灯泡L2的实际功率。

5．(2017广东模拟)如图7所示，是某课外活动小组设计的小台灯的电路图。

S 为单刀双掷开关，电源电压为12 V ，且保持不变，小灯泡的额定功率是6 W ，灯丝的电阻不变，电阻R 的阻值为6 Ω。

当开关S 接“2”时，小灯泡恰好正常发光。

则：图7(1)小灯泡正常发光5 min ，电流通过小灯泡做的功是多少？ (2)小灯泡的额定电流是多少？灯丝的电阻是多少？ (3)开关S 接“1”时，电阻R 的功率是多少？参考答案1．解：(1)闭合开关S 后，电路为L 的简单电路，因为额定电压下灯泡正常发光，所以，电源电压U ＝U L ＝3 V由P ＝UI 可得，灯泡正常工作时的电流：I L ＝P L U L ＝6 W 3 V＝2 A (2)闭合开关S 、S 1时，灯泡L 与电阻R 并联，电流表测干路电流，因为并联电路中干路电流等于各支路电流之和，所以，通过R 的电流：I R ＝I －I L ＝3 A －2 A ＝1 A因为并联电路中各支路两端的电压相等，所以，由I ＝U R 可得，电阻R 的阻值：R ＝UI R＝3 V1A＝3 Ω (3)通电1 min 内电流通过电阻R 产生的热量： Q R ＝W R ＝UI R t ＝3 V ×1 A ×60 s ＝180 J2．解：(1)电源电压U ＝6 V ，闭合开关S ，电阻R 1、R 2串联，电压表V 1测R 1两端的电压，电压表V 1的示数U 1＝4 V ，根据串联电路的电压规律知，R 2两端的电压，即电压表V 2的示数：U 2＝U －U 1＝6 V －4 V ＝2 V(2)根据欧姆定律I ＝UR知，通过R 1的电流：I 1＝U 1R 1＝4 V 10 Ω＝0.4 A 由串联电路的电流特点知，电路中的电流大小为0.4 A (3)由串联电路的电流特点得，通过R 2的电流I 2＝I 1＝0.4 A 由欧姆定律I ＝U R 得，R 2＝U 2I 2＝2 V0.4 A＝5 Ω3．解：(1)小灯泡正常工作时的电压U L ＝U 额＝6 V ，其功率P L ＝P 额＝3 W ，由P ＝U 2R 可得小灯泡正常工作时的电阻：R L ＝U 2LP L ＝(6 V )23 W＝12 Ω(2)由P ＝Wt 可得小灯泡正常工作10 min 消耗的电能：W ＝P L t ＝3 W ×10×60 s ＝1 800 J(3)由题图可知，小灯泡与滑动变阻器串联，当滑片P 在中点时，小灯泡恰好正常发光，由P ＝UI 可得，此时电路中的电流：I ＝I L ＝P L U L ＝3 W 6 V＝0.5 A 由欧姆定律I ＝UR 可得滑动变阻器两端的电压：U 滑＝I ×12R ＝0.5 A ×12×24 Ω＝6 V电源电压：U ＝U L ＋U 滑＝6 V ＋6 V ＝12 V4．解：(1)当开关S 1闭合、S 2断开时，电路为L 1的简单电路，电流表测电路中的电流，电压表测电源两端的电压，则电源的电压U ＝12 V ，此时电路中的电流为I 1＝1 A ，由I ＝UR 可得，灯泡L 1的电阻：R 1＝U I 1＝12 V1 A＝12 Ω(2)在10 s 内灯泡L 1正常发光时消耗的电能： W 1＝UI 1t ＝12 V ×1 A ×10 s ＝120 J (3)由P ＝UI ＝U 2R 可得，灯泡L 2的电阻：R 2＝U 22P 2＝(24 V )212 W＝48 Ω(4)当开关S 1、S 2都闭合时，两灯泡并联，电流表测干路电流，电路中的总电阻： R ＝R 1R 2R 1＋R 2＝12 Ω×48 Ω12 Ω＋48 Ω＝9.6 Ω电流表的示数：I ＝U R ＝12 V9.6 Ω＝1.25 A因为并联电路中各支路两端的电压相等，所以，灯泡L 2的实际功率：P 2实＝U 2R 2＝(12 V )248 Ω＝3 W5．解：(1)小灯泡正常发光5 min ，电流通过小灯泡做的功： W ＝P 额t ＝6 W ×5×60 s ＝1 800 J(2)开关S 接“2”时，小灯泡正常发光，小灯泡的额定电压： U 额＝U ＝12 V小灯泡的额定电流：I 额＝P 额U 额＝6 W12 V ＝0.5 A灯丝的电阻：R 灯＝U 额I 额＝12 V0.5 A＝24 Ω(3)开关S 接“1”时，电路总电阻：R 总＝R 灯＋R ＝24 Ω＋6 Ω＝30 Ω 电路中的电流 I ＝U R 总＝12 V30 Ω＝0.4 A电阻R 的功率P R ＝I 2R ＝(0.4 A)2×6 Ω＝0.96 W电学综合计算题 （二）1．如图2－甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压保持不变。

初中物理计算题 -中考题、填空题（共 1题；共 3 分）1.如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等。

小明将装有质量为 2kg 、初温为 10℃ 水的电水壶插在该插座上。

这时插座屏幕上的显示如图乙所示；当水烧开至 100℃ 时，插座屏幕上的显示如图丙所示。

则这段时间内水吸收的热量为 __ J ，电水壶的实际功率为 _______ W ，电水壶在烧水过程中的效率为 ____ ％。

（电费单价：、计算题（共 18 题；共 258 分）2.如题图 1 所示，已知定值电阻 R 1 的阻值为 30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题图 2 所示．（设电源电压保持不变），求：（1）电源电压 U 是多少？（ 2）通过定值电阻 R 2 的电流是多少？（3）现用一个未知阻值的定值电阻 R x 替换电阻 R 1或 R 2 ， 替换后只有一个电流表的示数发生了变化，请判断 R x 替换的是电阻 R 1 或 R 2 ．（ 4）此时替换后电流表示数减少了 0.3A ，求未知电阻 R x 的阻值．3. 电鳗是一种能对外界施加电压的动物，如图 1，为了研究电鳗的放电行为，研究人员把一根导体棒伸进水中，放电的电鳗可看成电源， A 、 B 两点是电源两极 .某次实验 :0.5 元/ kW ·h ；c 水=4200J/（kg?℃ ））R=5000Ω.电流 I=0.02A.求此时 AB 间的电压 U 和 R 的电功率 P.R 变大，电流变为 0.05A ，判断 U 变大、变小还是不变? _____ 依据是4. 随着智能化的普及，机器人在人类的生活中扮演着重要的角色．在图书管理领域机器人可以辅助或替代 管理员整理图书，表中所列数据是某新型图书智能管理机器人工作的部分技术参数．参数 工作电压 /V 工作功率 /W 最大负重 /N 提升重物最大高度/m 数据 48 40 200 0.6 现在智能机器人以最大负重将图书匀速竖直提升至最大高度，用时 5s ．则此次提升过程中：（ 1）机器人提升图书速度是多少 ?（ 2）机器人对书做功是多少 ?（ 3）机器人的电动机工作电流是多少（结果保留两位小数 ）？电动机做功是多少 ?5. 如图所示，电源的电压恒定， R 1、R 2 为定值电阻， R 2 的阻值为 60Ω，只闭合开关 S 0时，电流表的示数为0.2A ，再闭合开关 S 1 时，电流表的示数为 0.6A 。

中考物理《电学》计算题专项练习题（含答案）1. 如图, 电流表量程为0～0.6A, 电压表量程为0～15V, 电阻R0＝30Ω, 电源电压恒为24V, 滑动变阻器最大阻值为100Ω, 求:（1）当电流表示数为0.4A时, R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时, 电路中的电流会超过电流表量程, 当滑动变阻器连入电路的电阻太大时, 变阻器两端电压会超过电压表量程, 求：在不超过电表量程的情况下, 滑动变阻器连入电路的电阻范围。

2. 如图所示, 电流表A1.A2和A3的示数分别为1.2A.0.8A和0.3A, 那么:（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3. 汽车尾气是造成雾霾指数PM2.5升高的原因之一, 某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。

在一项针对某种有害尾气浓度进行的测试中, 气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。

已知电源电压18V恒定不变, R0为定值电阻, R为气敏电阻。

有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中, 闭合开关S, 当电压表读数为13V时, 电流表的读数为0.5A, 求电阻R0的阻值是多大？（2）闭合开关S, 当这种有害尾气浓度增大到15%Vol时, 则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时, 有害尾气的浓度是多少？4. 图所示, 电源两端电压保持不变, 电阻R1的阻值为10Ω, 电阻R2的阻值为20Ω, 当只闭合开关S1时, 电流表的示数为1.2A。

求:（1）电源电压U；（2）开关S1.S2都闭合时, 电路消耗的总功率P。

5. 实验室使用的电压表是由小量程的电流表G改装而成的, 图乙是小量程电流表G改装成电压表的原理图, 当将“﹣”和“3”接线柱接入电路时, 表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时, 表示电压表时量程为15V, 已知小量程电流表G的满偏电流为3mA, 内阻为10Ω, 试求:（1）将小量程电流表G直接接入电路中, 当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1.R2的阻值。

解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。

（2A,8V）解析：考查欧姆定律2．如图2所示，电流表示数为, R2=20Ω,通过R2的电流是，求：1)电压表的示数；2)电阻R1=？(6V30Ω)解析:考查并联电路中电流电压规律3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为；求：电阻R1， R2各为多少欧？(200Ω50Ω)解析:考查并联电路电流与电阻成反比的关系4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。

当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。

(15V 5Ω 10Ω)解析:考查S闭合时短路，S断开时电压与电阻成正比5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？解析:考查串联电路中I R U 三者的关系6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。

求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数解析:考查欧姆电律与并联电路分析7. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为, 求R2的电阻值。

(6V 30Ω)解析:考查欧姆电律与并联电路分析8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为, R2的电功率为。

求:电阻R2两端电压和电阻R1的电功率。

(5V 1W)解析:考查功率的计算公式与串联电路中电压电阻关系9．如图8所示，电源电压为8V，且保持不变。
