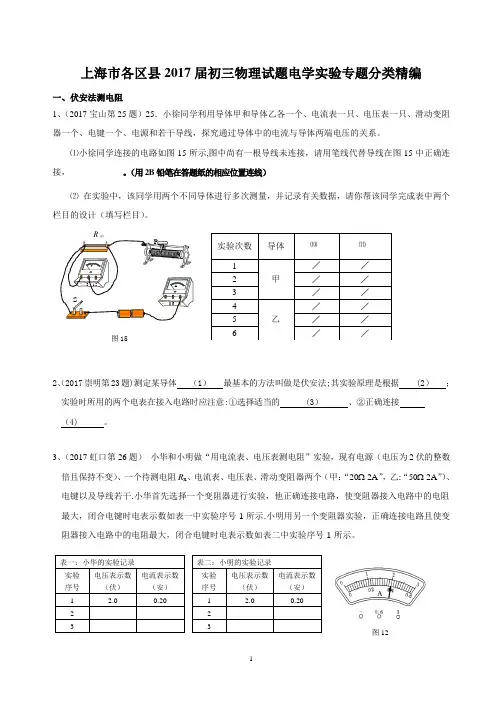

上海市各区县2017届初三物理试题电学实验专题分类精编一、伏安法测电阻1、（2017宝山第25题）25．小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。
⑴小徐同学连接的电路如图15所示,图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接，____________。
（用2B 铅笔在答题纸的相应位置连线）⑵ 在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）。
2、（2017崇明第23题)测定某导体 （1） 最基本的方法叫做是伏安法;其实验原理是根据 (2） ；实验时所用的两个电表在接入电路时应注意:①选择适当的 (3） 、②正确连接 （4) 。
3、（2017虹口第26题） 小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器两个（甲：“20Ω 2A ”，乙:“50Ω 2A ”）、电键以及导线若干.小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示.小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示。
图15 SPR 甲V– 3 15A– 0.6 3实验次数导体 _______________1甲／／ 2 ／ ／ 3 ／ ／ 4 乙／／ 5 ／ ／ 6／／⑾ ⑽ 图12表一：小华的实验记录 实验序号电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3表二：小明的实验记录 实验 序号 电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3① 若小华选择的变阻器为________，他实验所用电源的电压为________. ② 实验中他们分别移动变阻器的滑片P 到某一位置时,观察到电流表示数均如图12所示。
2016学年第二(dì èr)学期徐汇区初三模拟考物理部分一、选择题（共16分）1.依据卢瑟福的原子模型理论，在原子中绕核高速旋转的是（）A. 原子B. 质子C.中子(zhōngzǐ)D. 电子2. 四冲程柴油机在工作过程中，将机械能转化成内能的冲程是（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程3.小徐在教室里能分辨出教室外老师的说话声，主要是一句声音的（）A.音调B. 响度C.音色D. 以上三项都是4. 以下各种单色光中，属于三原色光之一的是（）A. 蓝光B. 紫光C.黄光D. 橙光5. 质量为0.2千克的物体从空中下落，无题受到空气阻力位1牛，其所受合力为（）A. 1.2牛B. 0.8牛C. 2.96牛D. 0.96牛6.电动自行车两刹车手柄各有一个电键S1和S2，在行驶中用任意手刹车，该手柄上的电键立即断开，电动自行车上的电动机停止工作，图1所示的电路中符合要求的是（）7. 当烛焰离凸透镜4厘米时，在凸透镜另一侧的光屏上成一个倒立放大的实像，该凸透镜的焦距可能为（）A. 1厘米B. 3厘米C. 4厘米D. 5厘米8. 如图2所示，甲乙两个均匀实心正方体放在水平地面上，它们对水平地面的压强相等，若分别沿水平方向截去体积相等的部分后它们剩余部分对地面的压强分别为P甲，P乙则（）A. P甲可能等于P乙B. P甲一定大于P乙C. P甲可能小于P乙D. P甲一定小于P乙二、填空题（共24分）9. 最早测出大气压强值得(zhí dé)科学家是_______；家庭(jiātíng)电路中，点灯与电视机是_______关系(guān xì)（选填串联或并联），标有“220V，500W”字样的电饭锅，正常工作一小时，耗电____度。

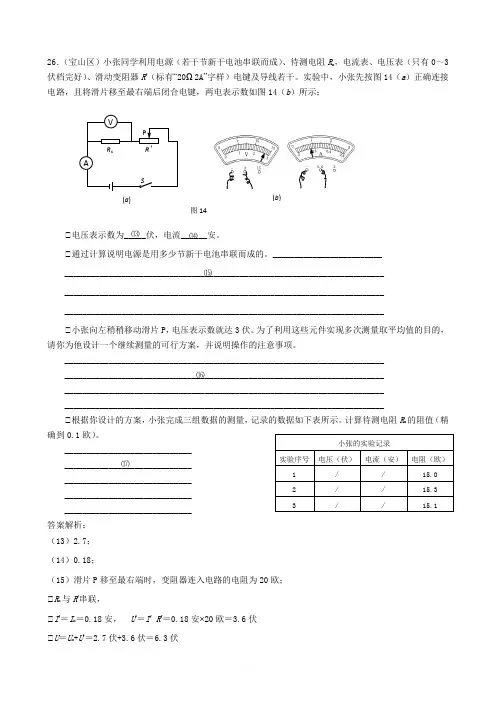

26．（宝山区）小张同学利用电源（若干节新干电池串联而成）、待测电阻R x ，电流表、电压表（只有0～3伏档完好）、滑动变阻器R ′（标有“20Ω 2A ”字样）电键及导线若干。
实验中，小张先按图14（a ）正确连接电路，且将滑片移至最右端后闭合电键，两电表示数如图14（b ）所示；⑴电压表示数为_____伏，电流______安。
⑴通过计算说明电源是用多少节新干电池串联而成的。
_________________________ _________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________⑴小张向左稍稍移动滑片P ，电压表示数就达3伏。
为了利用这些元件实现多次测量取平均值的目的，请你为他设计一个继续测量的可行方案，并说明操作的注意事项。
_________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________⑴根据你设计的方案，小张完成三组数据的测量，记录的数据如下表所示。

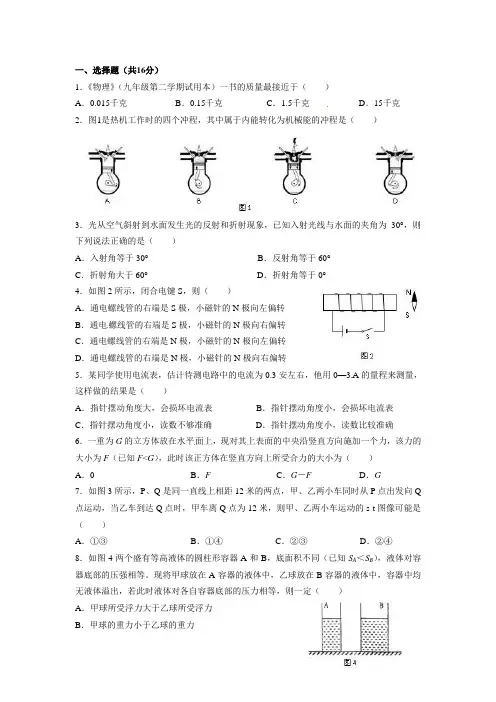

一、选择题（共16分）1．《物理》（九年级第二学期试用本）一书的质量最接近于（）A．0.015千克B．0.15千克C．1.5千克D．15千克2．图1是热机工作时的四个冲程，其中属于内能转化为机械能的冲程是（）3．光从空气斜射到水面发生光的反射和折射现象，已知入射光线与水面的夹角为30°，则下列说法正确的是（）A．入射角等于30°B．反射角等于60°C．折射角大于60°D．折射角等于0°4．如图2所示，闭合电键S，则（）A．通电螺线管的右端是S极，小磁针的N极向左偏转B．通电螺线管的右端是S极，小磁针的N极向右偏转C．通电螺线管的右端是N极，小磁针的N极向左偏转D．通电螺线管的右端是N极，小磁针的N极向右偏转5．某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0—3A的量程来测量，这样做的结果是（）A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数不够准确D．指针摆动角度小，读数比较准确6．一重为G的立方体放在水平面上，现对其上表面的中央沿竖直方向施加一个力，该力的大小为F（已知F<G），此时该正方体在竖直方向上所受合力的大小为（）A．0 B．F C．G－F D．G7．如图3所示，P、Q是同一直线上相距12米的两点，甲、乙两小车同时从P点出发向Q 点运动，当乙车到达Q点时，甲车离Q点为12米，则甲、乙两小车运动的s-t图像可能是（）A．①③B．①④C．②③D．②④8．如图4两个盛有等高液体的圆柱形容器A和B，底面积不同（已知S A＜S B），液体对容器底部的压强相等。
现将甲球放在A容器的液体中，乙球放在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定（）A．甲球所受浮力大于乙球所受浮力B．甲球的重力小于乙球的重力C．甲球的体积大于乙球的体积D．甲球的质量大于乙球的质量二、填空题（共23分）请将结果填入答题纸的相应位置。

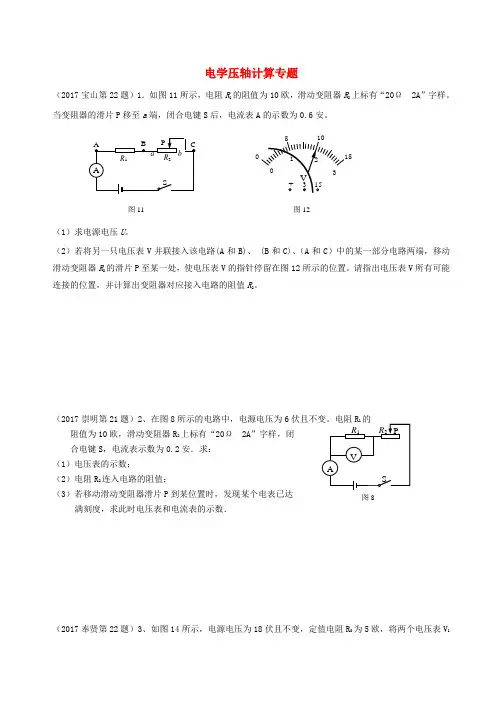

电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1图11图8R和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。

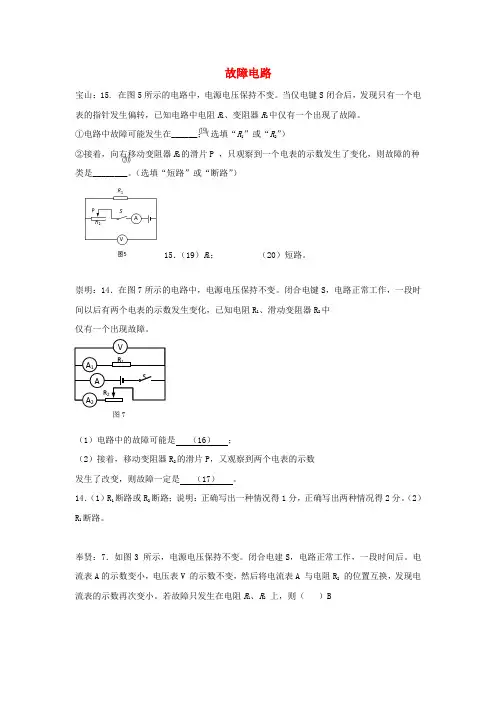

故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）B图7 R 2A 2 AR 1 S A 1V⒆ ⒇A ．只有R 1 断路B ．只有R 2 断路C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。

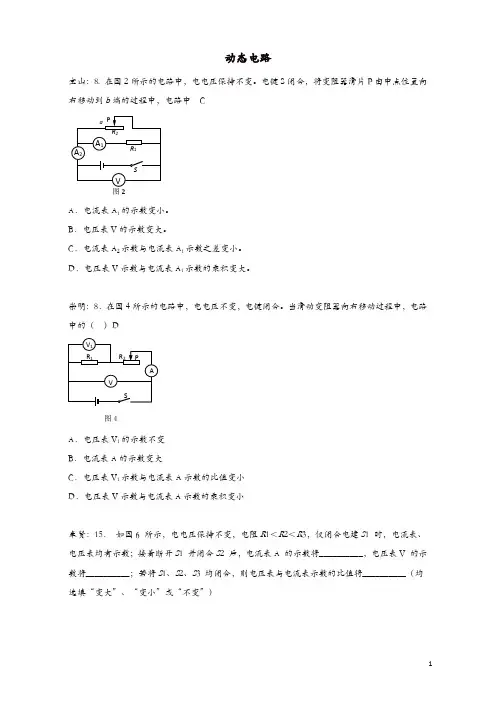

动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。

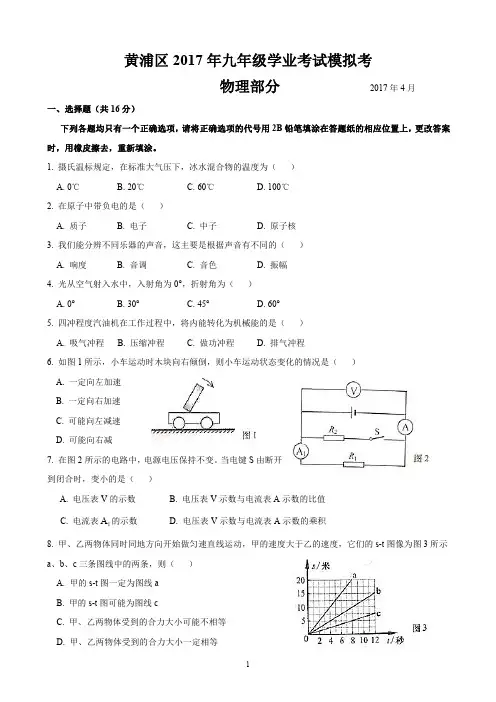

当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4 图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D RA V LS 图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2U C ．U' 一定大于2U D ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
动态电路宝山：8. 在图2所示的电路中，电电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图415、变小 变大 变小黄浦：7. 在图2所示的电路中，电电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D普陀：8．在图 2 所示的电路中，电电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是()CA ．U' 一定等于2U B ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。

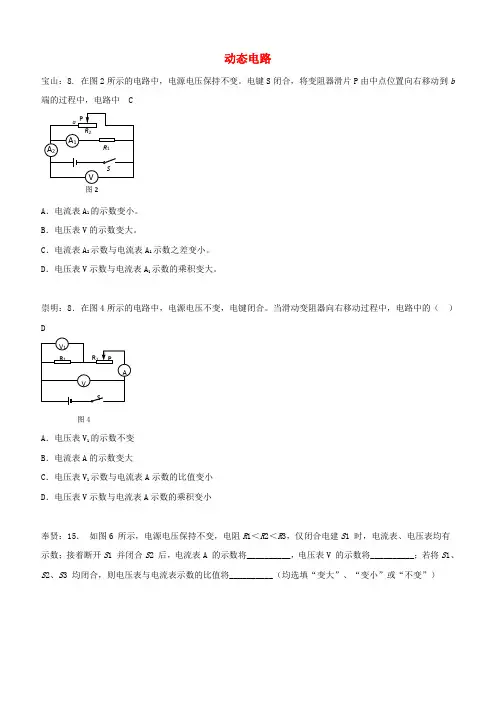

动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）DA ．B ． 图3C ．D ．RAVL S图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。

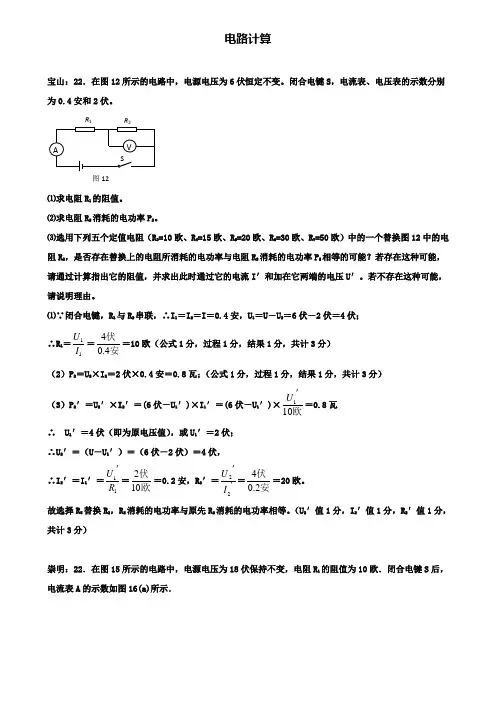

电路计算宝山：22．在图12所示的电路中，电源电压为6伏恒定不变。
闭合电键S ，电流表、电压表的示数分别为0.4安和2伏。
⑴求电阻R 1的阻值。
⑵求电阻R 2消耗的电功率P 2。
⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2，是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I ′和加在它两端的电压U ′。
若不存在这种可能，请说明理由。
⑴∵闭合电键，R 1与R 2串联，∴I 1＝I 2＝I ＝0.4安，U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分，过程1分，结果1分，共计3分） （2）P 2＝U 2×I 2＝2伏×0.4安＝0.8瓦；（公式1分，过程1分，结果1分，共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101'U ＝0.8瓦∴ U 1′＝4伏（即为原电压值），或U 1′＝2伏； ∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏，∴I 2′＝I 1′＝11R U '＝欧伏102＝0.2安，R 2′＝''22IU ＝安伏2.04＝20欧。
故选择R 5替换R 2，R 2消耗的电功率与原先R 2消耗的电功率相等。
（U 2′值1分，I 2′值1分，R 2′值1分，共计3分）崇明：22．在图15所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧．闭合电键S 后，电流表A 的示数如图16(a)所示．图12R 1（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R 2，并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端，要求在移动变阻器滑片P 的过程中电压表示数的变化量最大。
压强计算专题一、 等量关系1. （杨浦）如图14所示，薄壁圆柱形容器甲、乙（足够高）的底面积分别为3S 和2S ，甲容器中装有0.3米深的水，乙容器中装有等高的某种液体，实心圆柱体丙的高度为7h （小于0.3米）。
求：①水对甲容器底部的压强p 水。
②如果甲容器的底面积是0.02米2，求甲容器中水的质量m 水。
③现将丙分别放入甲、乙容器中，发现丙会竖直漂浮在甲容器的水中，且露出水面的高度恰好为h 。
丙在乙容器中会沉底，已知分别放入丙后水对甲容器底的压强增加量p ∆水与液体对乙容器底的压强增加量p ∆液之比是5:7，求乙容器中液体的密度ρ液。
2.（黄浦） 如图11所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上。
甲足够高、底面积为3S ，其内盛有体积为3米的水；乙的底面积为S ，所受重力为。
①求甲中水的质量。
②求乙对水平地面的压强。
③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A 中水的深度之比为为3:2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度。
3．（闵行）足够高的薄壁圆柱形容器放在水平地面上，底面积为2×10-3米2，盛有质量为0.4千克的水。
将一横截面积为4×10-4米2的圆柱形玻璃管，装入一定量的水后竖直放入容器中，玻璃管处于漂浮状态，如图13（a ）所示。
（1）求容器内水的体积V 水。
（2）求容器中离水面0.1米深处的液体压强p 。
（3）再将一实心均匀物块浸没在玻璃管的水中后，玻璃管仍旧漂浮在水面上，如图13（b ）所示。
若物块投入前后，管内的水对玻璃管底部压强的变化量是Δp 1，容器内的水对容器底部压强的变化量是Δp 2，已知Δp 1=2Δp 2，求物块的密度ρ物。
4．（长宁金山青浦）如图10所示，底面积分别为S 和2S 的柱形容器甲和乙放在水平桌面上，容器质量忽略不计，容器甲中酒精的深度为3h ，容器乙中水的深度为2h 。
故障电路宝山：15. 在图5所示的电路中，电电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）B图7⒆⒇A ．只有R 1 断路B ．只有R 2 断路C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13（a ） （b ）R黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
pS青浦：24．在图所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1． ②若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如表所示，求电源电压U 和R 2为（R 0+20欧）时电流表A 的示数．崇明：21．在如图所示的电路中，电源电压为6V 且不变．电阻R 1的阻值为10Ω，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S ，电流表示数为0.2A ． 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．R 2的阻值电流表A 的示数R 0 0.6安 R 0+10欧 0.4安 R 0+20欧解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

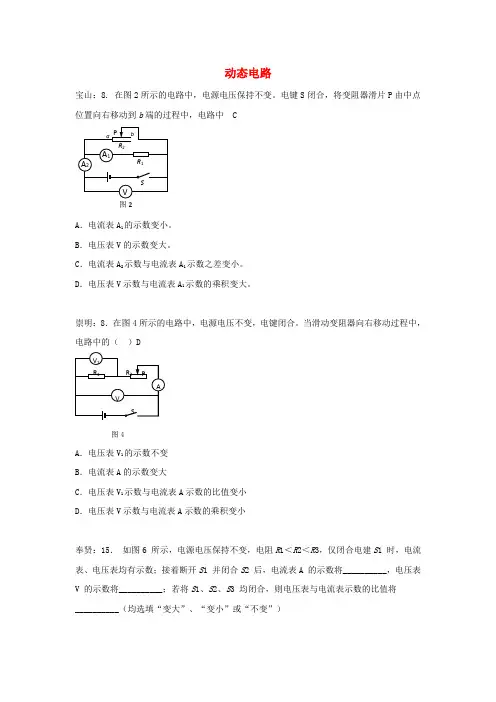

动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4 图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2U C ．U' 一定大于2U D ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．方案序号ⅠⅡⅢ实验电路设计要点通过改变串联电池的节数改变电源两端的电压电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻．电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东： 25．甲同学要测定导体R x的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R x的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R X的阻值．（计算电阻时，精确到0.1欧）实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 0.223 0.58实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 2 10.0 10.22 4.5 0.44 10.23 6 10.3松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）12 0.243 0.28电压（伏）电流（安）电阻（欧）电阻的平均值（欧）1 4.0 0.2 20.0 20.52 4.8 20.03 6.0 21.4故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 0.1023 6.0 0.28电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 4.0 0.10 20.0 21.22 3.1 0.14 22.13 6.0 0.28 21.4杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。
电学计算专题1、(奉贤)如图11 所示，电源电压为12伏不变，电阻R1的阻值为30欧，电阻R2的阻值为10 欧，闭合电建S 后，求：（1）通过电路的电流I1：（2）电路消耗的功率P：（3）现用标有“20Ω 0.5A”字样的滑动变阻器替换R1或R2，使移动变阻器滑片的过程中电流表示变化量△I 的值最小，求变阻器连入电路的阻值范围。
2、(崇明)在图15所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧．闭合电键S 后，电流表A的示数如图16(a)所示．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R2，并将一个表盘如图16(b)所示的电压表并联在R1或R2两端，要求在移动变阻器滑片P的过程中电压表示数的变化量最大。
①选择的变阻器是，电压表接在两端；②求电压表示数的最大变化量U．3、（杨浦）在图12（a）所示的电路中，电源电压为24伏保持不变，电阻1R的阻值为10欧，滑动图16(a) (b)图15R1R2SA变阻器有“50 2A”字样，所用电表的表盘如图（b ）所示。
闭合电键S 后，电流表A 的示数为1安。
求：①电压表V 1的示数U 1；②在电路各元件都正常工作的情况下，移动变阻器滑片P 的过程中电流表示数的最大值。
4、(黄浦) 在图12（a ）所示的电路中，电源电压为6伏且不变。
闭合电键S 后，电压表的示数为2伏，电流表的示数为0.2安。
①求电阻1R 的阻值。
②通电10秒，求电流通过变阻器2R 所做的功2W 。
③小红将1R 和2R 按图12（b ）所示接入相同电源的电路，她设想通过移动变阻器2R 的滑片P ，使（a ）、（b ）两电路消耗的总功率相等。
请判断她的方案是否可行，并说明理由。
5、（松江）在图13所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧, 滑动变阻器R2上标有“1.5A”字样。
闭合电键S后，电流表A的示数如图14所示。
①求电阻R1两端的电压U1。
②求10秒内电流通过滑动变阻器R2所做功W2。
③在电路安全工作的情况下，移动变阻器R2的滑片，电路消耗的最大功率恰为最小功率的2.5倍，求变阻器的最大阻值R2最大。
6、(嘉定)在如图13（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R2是规格为“20欧2A”和“50欧 1.5A”中的一个。
（1）若电阻R1的阻值15欧，求电键闭合后：①通过R1的电流I1②电阻R1消耗的电功率P1。
（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为其最大阻值的一半时，电流表示数如图13（b）、（c）所示。
请通过计算判断所用变阻器的规格，并求出R1可能的阻值。
图13PR1R2（a）（b）（c）7、（徐汇）在图10所示的电路中，电源电压为18伏，R1为定值电阻，R2为滑动变阻器。
（1）当电路中电流为0.6安时，求接入电路的总电阻（2）在确保电路元件安全的情况下，移动滑动变阻器的滑片，滑动变阻器的电阻变化范围为8欧—50欧；用定值电阻R0替换R1后，再移动滑动变阻器的滑片，滑动变阻器的电阻变化范围为3欧—60欧，。
求该滑动变阻器R2的规格以及定值电阻R1、R0的阻值，并写出计算过程。
滑动变阻器R2的规格为“欧安”；定值电阻的阻值R1= 欧，R0= 欧。
8、(宝山)在图12所示的电路中，电源电压为6伏恒定不变。
闭合电键S，电流表、电压表的示数分别为0.4安和2伏。
⑴求电阻R1的阻值。
⑵求电阻R2消耗的电功率P2。
⑶选用下列五个定值电阻（R3=10欧、R4=15欧、R5=20欧、R6=30欧、R7=50欧）中的一个替换图12中的电阻R2，是否存在替换上的电阻所消耗的电功率与电阻R2消耗的电功率P2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I′和加在它两端的电压U′。
若不存在这种可能，请说明理由。
9、(普陀)在如图9（a）所示的电路中，电源电压恒定不变，1R的阻值为30欧，滑动变阻器上标有“202A”字样，符合电键后，电流表A的示数如图9（b）所示。
①求1R两端的电压1U；②②若2R消耗的电功率为4.5瓦，求通过2R的电流2I。
③现将同样规格的电压表A接入电路中，不改变A量程，调节滑片P的位置，使两电流表指针偏离0刻度线的角度相同，且电路元件均正常工作，求2R接入电路的阻值。
10、（闵行）在图12（a）所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“10欧2安”字样。
将电键闭合后，求：（1）通过电阻R1的电流。
（2）电阻R1通电10秒所消耗的电能。
（3）再将两个表盘如图12（b）所示的电流表A1、A2正确接入电路，要求通过移动变阻器的滑片，使A1与A2示数的比值最大。
请指出两电流表的位置，并算出此比值。
11、（长宁、青浦）如图9所示的电路中，电源电压保持不变。
图12R12PS（a）（b）①若电阻R 1的阻值为20欧，当电键S 闭合时，电流表A 的示数为0.5安。
求电阻R 1的两端电压U 1和10秒钟电流通过电阻R 1所做的功W 1。
②若闭合电键S 后，将滑动变阻器R 2的滑片P 从端移到 b 端时，电流表、电压表的示数如下表所示。
求：电源电压U 和电阻R 1的阻值。
12、（杨浦）在图13（a ）所示的电路中，定值电阻1R 的阻值为10欧，滑动变阻器2R 上标有“50 1A”字样，所用电流表如图13（b ）所示。
①若电源电压为6伏，则闭合电键，求通过电阻1R 的电流1I 。
②若电源电压为6伏，通过变阻器2R 的电流为0.5安，求10秒内电流通过2R 所做功2W 。
③若电源电压可变，范围在6伏:12伏之间，在不损坏电路元件的情况下，求该电路消耗的最大功率和最小功率。
13．（静安）在图7所示的电路中，电源电压为12伏，滑动变阻器R 2标有“50Ω 1.5A ”字样。
滑片P 的位置 电流表A 的示数 电压表V 的示数 a 0.2A 4V b0.6A0Vb a P R 1R 2SAV② 移动变阻器R 2的滑片，求通过干路中的最小电流I min 。
③ 求电源消耗的最大功率P max 。
14．（虹口）如图10所示，实心正方体甲和盛有水的轻质柱形容器乙放在水平桌面上。
① 若甲的质量为3千克，密度为2×103千克/米3，求甲的体积V 甲。
② 若乙容器中水的深度为0.1米，求水对容器底部的压强p 水。
③ 若甲的高度h 甲未知，但其与容器中水的高度相同，将甲浸没在乙容器的水中时（无水溢出），水对容器底部的压强增加了490帕；将乙叠放在甲的上方时，甲对地面的压强增加了1960帕。
求甲物体的高度h 甲和乙容器的底面积S 乙。
图7图101、【答案】（1）12UI R R =+＝0.3A（2）P 1＝UI ＝3.6W（3）14Ω≤R≤20Ω 2、【答案】（1）U 1＝I 1 R 1＝0.5安×10欧＝5伏公式、代入、答案各1分（2）U ＝U －U 1＝18伏－5伏＝13伏 R 2＝U 2/ I ＝13伏/0.5安＝26欧公式、代入、答案各1分（3）“50Ω 2Α”；R 2 2分 当R 2＝0欧时，U 2最小＝0伏 1分 I 最小＝U / R 大＝18伏/（10欧＋50欧）＝0.3安U 2最大＝I 最小R 2＝0.3安×50欧＝15伏 1分 3、【答案】 ①10V② 1.5A4、【答案】①电阻1R 的阻值为10欧②电流通过变阻器2R 所做的功2W 为8焦③不可行，理由略 5、【答案】①U 1＝I 1R 1＝0.8安×10欧＝8伏 3分 ②U 2＝U - U 1＝18伏-8伏=10伏 1分 W 2＝U 2 I 2t ＝10伏×0.8安×10秒＝80焦 2分 ③P 最大＝2.5P 最小UI 最大＝2.5UI 最小 1分 I 最大＝2.5I 最小 I最大＝2.5U /R最大1.5安＝2.5×18伏/（10欧+R 2最大） 1分R 2最大＝20欧 1分6、【答案】（1）①I 1＝U /R 1＝6伏/15欧＝0.4安 3分②P 1＝U 1I 1＝6伏×0.4安＝2.4瓦 3分 （2）当用规格为“20Ω 2A”滑动变阻器时，I 2＝U /R 2＝6伏/10欧＝0.6安 当用规格为“50Ω 1.5A”滑动变阻器时，I 2＝U /R 2＝6伏/25欧＝0.24安由图可知：两电流表的示数为别为0.18A 或0.9A ，0.3A 或1.5A ，由此可知：电流表一定不会串联在滑动变阻器R 2所在支路，故只能一个测R 1所在支路电流，一个测干路电流，且选择的滑动变阻器的规格为“20Ω 2A” I 2 ＝ 0.6安 （判断1分 过程说明1分） 电流表组合方式只有以下两种： 当I =0.9A 时，I 1＝0.3AR 1＝U /I 1 ＝6伏/0.3安＝20欧 1分 当I ＝1.5A 时，I 1＝0.9AR 1＝U /I 1 ＝6伏/0.9安＝6.7欧 1分 7、【答案】 ①Ω==30IUR 总 ②Ω+=Ω+3801R U R U 电电Ω==Ω10,5:150:11R R ，Ω=150R 所以Ω=60max 滑R ，A I 1max = 8、【答案】⑴∵闭合电键，R 1与R 2串联，∴I 1＝I 2＝I ＝0.4安，U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧 （公式1分，过程1分，结果1分，共计3分） （2）P 2＝U 2×I 2＝2伏×0.4安＝0.8瓦；（公式1分，过程1分，结果1分，共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101'U ＝0.8瓦∴ U 1′＝4伏（即为原电压值），或U 1′＝2伏； ∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏，∴I 2′＝I 1′＝11R U '＝欧伏102＝0.2安，R 2′＝''22I U ＝安伏2.04＝20欧。
故选择R 5替换R 2，R 2消耗的电功率与原先R 2消耗的电功率相等。
（U 2′值1分，I 2′值1分，R 2′值1分，共计3分） 9、【答案】①1R 两端的电压1U 为9V ② 通过2R 的电流2I 为0.5A③ 2R 接入电路的阻值为6Ω或7.5Ω 10、【答案】（1）0.6安 （2）72焦 （3）13/3 11、【答案】① U 1＝I 1R 1＝0.5安×20欧＝10伏 2分 W 1＝U 1 I 1t ＝10伏×0.5安×10秒＝50焦 3分 ② 当滑片P 在a 点时，U ＝I (R 1＋R 2）＝0.2安×(R 1＋R 2）＝0.2安×R 1＋4伏 1分 当滑片P 在b 点时，U ＝U 1＝I 1R 1＝0.6安×R 1 1分 ∵ 电源电压不变， ∴ 0.2安×R 1＋4伏＝0.6安×R 1 R 1＝10欧U ＝6伏 2分12、【答案】 ①0.6A ②30J③最大功率26.4W ，最小功率4.32W13.① R 1=U /I 1=12伏/0.6安=20欧 3分 ② I 2m i n =U / R 2m a x =12伏/50欧=0.24安I m i n =I 1+ I 2m i n =0.6安+0.24安=0.84安 3分 ③ P max =UI max =12伏×（1.5安+0.6安）=25.2瓦 3分 14。
