2019年上海中考物理电学计算冲刺复习(PDF版)

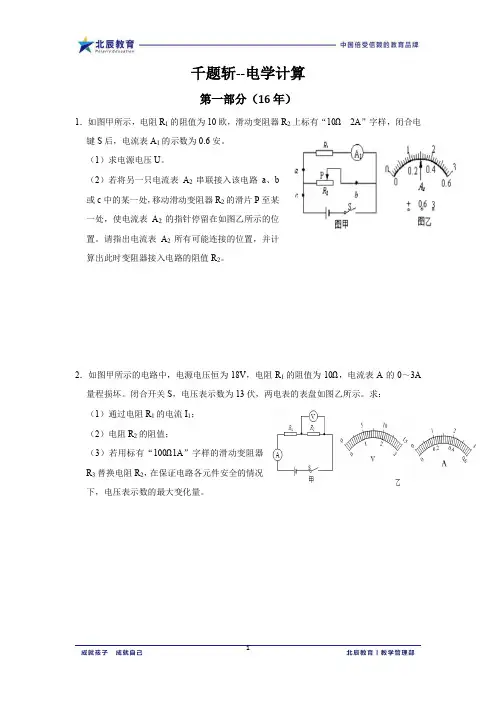

千题斩--电学计算第一部分（16年）1．如图甲所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“10Ω2A”字样，闭合电键S后，电流表A1的示数为0.6安。

（1）求电源电压U。

（2）若将另一只电流表A2串联接入该电路a、b或c中的某一处，移动滑动变阻器R2的滑片P至某一处，使电流表A2的指针停留在如图乙所示的位置。

请指出电流表A2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R2。

2．如图甲所示的电路中，电源电压恒为18V，电阻R1的阻值为10Ω，电流表A的0～3A 量程损坏。

闭合开关S，电压表示数为13伏，两电表的表盘如图乙所示。

求：（1）通过电阻R1的电流I1；（2）电阻R2的阻值；（3）若用标有“100Ω1A”字样的滑动变阻器R3替换电阻R2，在保证电路各元件安全的情况下，电压表示数的最大变化量。

3．如图所示电路中，电源电压恒定为12伏，定值电阻R1阻值为8欧，滑动变阻器R2上标有“40欧1安”字样，电流表0﹣3安量程损坏。

闭合电键，电流表示数为0.5安。

求：①定值电阻R1两端电压U1；②整个电路消耗的电功率；③在电路空缺处填入一个电压表及两个电键S1、S2，在确保电路中各元件均正常工作的情况下，试通过改变电键状态和移动滑动变阻器的滑片P，在确保电压表有示数的情况下，使电压表示数变化量达到最大（电压表量程可以更换）．请通过计算说明电压表应接在之间（选填“AB”、“BC”、“BD”），并求出电压表示数变化量最大值△U。

4．如图所示电路中，电源电压为12伏，定值电阻为10欧，将电压表并联接入电路适当位置，闭合电键后，移动滑动变阻器滑片P且使其电阻每次减小相同的阻值，两个电表示数如下表所示。

试求：（1）第1次实验时电流表示数为0.3安，则此时电阻R1两端的电压；（2）若滑动变阻器接入电路中电阻为14欧，求电路中的电流。

（3）分析电压表并联的位置，并求出滑动变阻器再次减小相同的阻值时电压表和电流表的示数，填入表格空白处。

22.如图所示的电路中，电源电压为9伏且保持不变，1R 的阻值为10欧，滑动变阻器2R 上标有“5Ω 2A ”字样。

闭合电键S 后，电流表示数为0.6安。

①求R 两端的电压U.②求10秒内电流通过1R 所做的功W 。

③若用定值电阻0R 替换电阻1R ，在移动滑片P 的过程中，电流表示数都能达到0.4安，则：求电阻0R 的阻值范围。

22.①1110.6106U I R A ==⨯Ω=V ②11160.61036W U I t V A s J ==⨯⨯=9=22.50.4U V R I A==Ω总 10=R R R +总 1max =5R Ω017.522.5R ∴Ω≤≤Ω26.在图15(a)所示的电路中，电源电压为6伏且保持不变，电阻R 1的阻值为5欧，闭合电键S 。

求：①通过电阻R 1的电流I 1。

②10秒内电流通过R 1做的功W 1。

③将电流表A 1串接在电路某处，闭合电键S 1和S ，保证电路各元件都正常工作的情况下，移动变阻器的滑片P ，发现电流表A 示数与A 1示数比值最大为6，比值最小为2。

电流表A 、A 1表盘均如图15(b)所示，（a ）请判断：电流表A 1串接在_________（选填“R 1支路”、“R 2支路”或“干路”）上。

（b ）通过计算判断滑动变阻器R 2的规格“________欧，__________安”。

26.①1116 1.25U VI A R ===Ω②1116 1.21072W U I t V A s J ==⨯⨯= ③（a ）R 2支路 （b ）25欧，1.2安221.22A I I +=大大，2=1.2I A 大221.26A I I +=小小，2=0.24I A 小，2225UR I ==Ω大小21．如图11（a ）所示电路，电源电压为12伏且不变，R 1的阻值为20欧，滑动变阻器R 2是规格为“20欧 3安”和“60欧 2安”中的一个，闭合开关S 后。

2019年上海中考物理电学计算冲刺复习1.在图9所示的电路中，电源电压恒定为6伏，定值电阻R 1阻值为10欧，闭合电键S ，电流表的示数为0.9安。

R 1R 2A S①求通过电阻R 1的电流。

②求10秒内电流通过电阻R 2做的功。

③现用一只标有“50欧2安”的滑动变阻器替换定值电阻R 1或R 2。

要求：替换后，电源的最大功率不小于15瓦。

i ）为满足上述要求，应选用滑动变阻器替换定值电阻（选填“R 1”或“R 2”），并说明理由。

ii ）求替换后电源的功率范围。

2.如图（a ）所示电路，电源电压为12伏且不变，R 1的阻值为20欧，滑动变阻器R 2是规格为“20欧3安”和“60欧2安”中的一个，闭合开关S 后。

SaR 2PR 1（a ）（b ）①求通过R 1的电流I 1。

②求10秒内电流通过R 1做的功W 1。

③若将一个表盘如图（b ）所示的完好的电流表接入电路某处，在电路安全工作的情况下，移动变阻器的滑片P ，使电路消耗的最大功率与最小功率的比值最大。

（a ）请判断符合上述要求所用变阻器的规格是；电流表连接在(选填“a”、“b”、“a 或b”)处。

（b ）求此功率的最大值P 最大。

b3.在图所示的电路中，电源电压恒定为6伏，定值电阻R 1阻值为10欧。

电键S 闭合时，电流表示数为1安。

求：①通过R 1的电流。

②电源的电功率；③现有三个滑动变阻器，A ：50欧2安；B ：100欧 1.5安；C ：150欧1安，请选择其中一个替换定值电阻R 1或R 2。

要求：闭合电键S ，在保证各元件都能正常工作的情况下，移动滑动变阻器的滑片分别在滑动变阻器上的三个不同位置a 、b 、c 时，电流表示数情况如下表所示。

为满足上述要求，应选用滑动变阻器（填写代表滑动变阻器的字母）替换定值电阻（选填“R 1”或“R 2”），并说明理由。

S 图9R 1R 2A 4.在图15（a ）所示的电路中，电源电压为6伏且保持不变，电阻R 1的阻值为5欧，闭合电键S 。

可编辑修改精选全文完整版1.如图所示，是一个照明系统模拟控制电路．已知电源电压U=4.5V，定值电阻R1=5Ω．滑动变阻器R2上标有“25Ω 1A”字样，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于3lx），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作．光照度E/lx 0.5 1 1.5 2 2.5 3光敏电阻R3阻值60 30 20 15 12 10/Ω（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？（2）闭合开关S，将滑片P移至b端，求E0为多少？（3）要使E0=1.2lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2lx时能保持5min不变，求这段时间内R2消耗的电能．（4）本系统可调E0的最小值是 lx．2.如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，且R a：R0=6：5，灯L正常发光，电流表示数为I a．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为I b．此时电压表示数与滑片置于a点时相等，I a：I b=5：3．（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压U；1（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？3.新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。

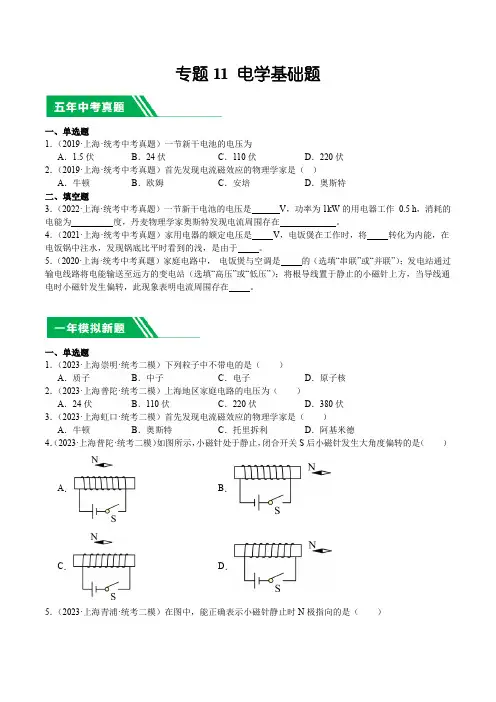

专题11 电学基础题一、单选题1．（2019·上海·统考中考真题）一节新干电池的电压为A．1.5伏B．24伏C．110伏D．220伏2．（2019·上海·统考中考真题）首先发现电流磁效应的物理学家是（）A．牛顿B．欧姆C．安培D．奥斯特二、填空题一、单选题1．（2023·上海崇明·统考二模）下列粒子中不带电的是（）A．质子B．中子C．电子D．原子核2．（2023·上海普陀·统考二模）上海地区家庭电路的电压为（）A．24伏B．110伏C．220伏D．380伏3．（2023·上海虹口·统考二模）首先发现电流磁效应的物理学家是（）A．牛顿B．奥斯特C．托里拆利D．阿基米德4．（2023·上海普陀·统考二模）如图所示，小磁针处于静止，闭合开关S后小磁针发生大角度偏转的是（）A．B．C．D．5．（2023·上海青浦·统考二模）在图中，能正确表示小磁针静止时N极指向的是（）A．B．C．D．6．（2023·上海长宁·统考二模）1820年，发现电流周围存在磁场的物理学家是（）A．安培B．焦耳C．欧姆D．奥斯特7．（2023·上海松江·统考一模）下列选项中能影响导体电阻大小的因素是（）A．导体两端的电压B．导体中的电流C．通过导体的电荷量D．导体的材料8．（2023·上海松江·统考一模）一节新干电池的电压约为（）A．1.5伏B．15伏C．150伏D．300伏9．（2023·上海崇明·统考一模）摩擦起电中的“电”是指（）A．电荷B．电量C．电流D．电压10．（2023·上海宝山·统考一模）以“安培”为单位的物理量是（）A．电荷量B．电流C．电压D．电阻11．（2023·上海宝山·统考一模）下列算式正确的是（）A．2 伏×5 安=10 欧B．5 瓦×10 秒=50 度C．3 伏×4 安×5 秒=60 焦D．5 库×2 秒=10 安12．（2023·上海虹口·一模）家用电视机正常工作时的电流约为（）A．0.1安B．0.5安C．5安D．10安13．（2023·上海长宁·统考一模）当电流通过LED灯时，电能转化为光能和内能。

2019物理中考电学大题专训（含答案及解析）一、计算题（共8题；共87分）1. ( 21分) 如图甲为小亮家新买的电煲锅，它有加热和保温两种功能，图乙是其简化电路，已知电源电压为U=220V，R1=55Ω，R2=220Ω，c 米饭=4×103J/（kg·°C），请你综合应用所学知识解决下列问题：（1）当S 接 b 时，电煲锅处于________状态（选填“加热”或“保温”）（2）若电煲锅内装有1kg 米饭，从12°C 加热到100°C，米饭吸收热量多少J？（3）若电煲锅的热效率为80%，加热1kg 米饭（从12°C 加热到100°C），电煲锅消耗的电能是多少J？（4）电煲锅的加热功率是多少W？（5）若电煲锅的热效率为80%，加热1kg 米饭(从甲12°C 加热到100°C)，需要时间多少s？2. ( 15分) 如图甲为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压为24V，R0为定值电阻，A为油量指示表（一只量程为0～0.6A的电流表）；R x为压敏电阻（厚度不计），它的上表面受力面积为10cm2，其阻值与所受压力的对应关系如图乙所示。

油箱的横截面积为20dm2，油箱汽油时深度为0.4m，油量指示表的示数在最大值处。

（已知：汽油的密度ρ=0.7×103kg/m3，g取10N/kg，汽油的热值q=3.0×1010J/m3）。

请解答下列问题：（1）当油箱装满汽油时，压敏电阻R x上表面受到的压力是多大？（2）当油箱装满汽油时，定值电阻R0的阻值是多大？当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（3）当该车匀速行驶1h消耗10L（1L=1dm3）汽油时，汽油完全燃烧放出的热量有30%转化成汽车的有用功，则汽车在这段时间的功率是多少？3. ( 5分) 液化气炉是人们目前比较普遍使用的炉具，而电磁炉则是新一代的智能炉具．为了比较它们的耗能费用，小华同学进行了调查，搜集到如下两组数据．若小华家每天所需热量相当于把30kg的水从15℃加热到100℃．通过计算，你认为使用哪种炉具较经济？（水的比热容为4.2×103J/（kg•℃））4. ( 5分) （2016•怀化）爱好科学的小明同学找来了一种电热饮水机．如图：甲是饮水机的简化示意图，S是温控开关，当S、S1都闭合时为加热状态，S断开、S1闭合为保温状态．图乙是饮水机的铭牌参数．请你帮他求出：①初温为20℃的一满箱水，用此饮水机将水加热到90℃需要吸收的热量是多少？[C水=4.2×103J/（kg•℃）]②电阻丝R2的阻值多大？③在正常加热状态工作下，加热5min需要消耗的电能是多少J？5. ( 5分) 电热加湿器靠电流的热效应工作．某种家用电热加湿器相关参数、外形、电路简化图如图所示．电热器的电热丝浸没在加热仓的水中产生热量，使加热中的水沸腾变成水蒸气喷出，增加环境湿度．当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中.①当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1的电阻值．②如果加热仓内冷水的温度为20℃，用最大运行功率工作，经过5min36s，水沸腾产生蒸气，求加热仓中水的体积．[c水=4.2×103J/（kg•℃）．ρ水=1×103kg/m3，电热丝R1产生的热量全部被水吸收．环境为标准大气压]．③当滑片移到最右端时，气雾调节器R2的阻值为605Ω，加湿器以最低气雾量工作，求此时电热丝R1的电功率是多少瓦？24小时R1消耗多少度电？（计算结果保留一位小数）6. ( 10分) 如图是一栋大楼的快速升降观光电梯，40 秒时间即可匀速到达100 米高的平台，每次可运送游客15 人。

后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为 0.20～0.58 安，电压表示数相应的变化范围为 4.0
～0 伏，电源电压为 U＝6V，当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示。
①请画出该实验的电路图。（用 2B 铅笔在答题纸的相应位置作图）
②请将下表填写完整。（计算电阻时，精确到 0.1 欧）
样）、电键及导线若干。该小组同学将待测电阻 Rx、电 流表、电键、滑动变阻器等串联接入电路后，再将电压表并
联在 Rx 两端。闭合电键后，在移动滑片的过程中发现两电表的示数如序号 1 所示，且始终不变。该小组同学经过
思考后重新调整电路并实验，记录下另外两次实验的数据如序号 2 和 3 所示。
（1）该小组同学重新调整电路前使用的滑动变阻器规格是
5．（19 浦东新区一模）在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为 1.5 伏的整数倍。他们正
确串联实验器材，将滑片置于变阻器的一端，并将电压
表并联在电路中。闭合电键后，观察到电压表如图（a）；
然后移动滑片，当滑片恰好在中点时，电压表示数增大
了 0.4 伏，电流表的示数如图（b）；当滑片移到另一端
安～0.58 安，电压表示数相应的变化范围为 4.0 伏～0 伏。
他思考分析后重新正确连接电路，且实验步骤正确。当变阻器滑片移动到中点附近位置时，电流表示数 0.28 安，电
压表的示数如图。
（1）小佳同学在实验中使用的滑动变阻器的最大电阻为
欧，电源电压为
伏。
（2）请将下面表格填写完整。（计算电阻时，精确到 0.1 欧）。
流表的示数如图所示。移动滑片，观察到电压表示数不变，电流表示数逐渐变大，产生这种现象的原因是

专题12电学压轴选择题一、单选题1．（2023·上海·统考中考真题）R1与R2此时接入电路中的阻值相同，S1断开，S2闭合；求下列操作中，一定可以使电流表示数变大的是（）A．闭合1S，断开2S B．闭合1S，向右滑动滑片PC．减小电源电压，闭合1S D．增大电源电压，向右滑动滑片P2．（2021·上海·统考中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P一、单选题1．（2023·上海奉贤·统考二模）在图所示，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点附近。

用一阻值为20欧的电阻替换R1后，可使电压表示数与替换R1前相同的方法有（）①电源电压不变，向左移动滑片P；②电源电压不变，向右移动滑片P；③减小电源电压，不移动滑片P；④增大电源电压，向左移动滑片P；A．①③B．①②C．②③D．②④2．（2023·上海普陀·统考二模）轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，开关S1闭合，日间行车灯L1发光，如果开关S2再闭合，近灯光L2可同时发光，在下列图中所示的电路中，符合上述情况的是（）A．B．C．D．3．（2023·上海嘉定·统考二模）在图所示的电路中，电源电压保持不变。

将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。

移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动4．（2023·上海浦东新·统考二模）如图所示，定值电阻R1、滑动变阻器R2和开关S以某种方式连接在电路中的M、N两点之间，一开始开关为闭合状态。

的短路或断路引起的．要求检测是哪一种故障．小羽
同学做了如图乙的检测电图．将故障电路的开关 S 断
开，分别把 M、N 接到 a、b 的接线柱上．若检测灯
亮，则故障是
；若检测灯不亮，则故
障是
。
15、在图（a）所示电路中，V1、V2 都是有 0～3V
和 0～15V 两个量程的电压表．当闭合开关后，两
个电压表指针偏转均如图（b）所示，若电路正常，
V1
R
C．电压表 V1 示数变大，一定是灯 L 断路 D．电压表 V2 示数变大，可能是灯 L 短路
L
V2
S
A 图8
二、填空题
9．小王同学在“用电流表、电压表测电阻”的实验中，将最后一根导线连接完毕后，发现电流表和电
压表都有较大的示数，其原因可能是：
和
。
10．小张在进行“测定小灯泡电功率”的实验时，使用的小灯标有“2.5V”字样（额定功率在 1.2 瓦以内），
电路正常工作．经过一段时间，电流表突然无示数．若电路
中只有一处故障，且只发生在电阻 R1 或 R2 上。
（1）该电路中存在的故障可能是
；
（2）为进一步确定故障，小强同学用一只完好的灯 L 替换电
路中的电阻 R1，闭合电键 S，观察灯的亮暗情况．若灯 L 亮，说明故障是
不亮，说明故障是
．
；若灯 L
2
12、在图所示的电路中出现了故障，闭合电键 S，灯 L 不亮，电压表 V 有
B．电阻 R 一定断路。
C．电流表示数为 0 时，电阻 R 一定断路。
图7
D．电压表示数为 0 时，灯 L 一定断路。
8．如图 8 所示的电路中，电源电压保持不变。闭合电键 S 后，电路正常工作。过了一会儿，灯 L 熄

图11R 1PR 2 S图133、（2014闵行一模24题）在如图11所示的电路中，电源电压为20伏，电阻R 1的阻值为15欧，滑动变阻器标有“50Ω，1A ”的字样，电压表的量程为“0～3V ”或“0～15V ”。

闭合电键后，电路正常工作。

求：（1）当电压表V 的示数为14伏时，电路中的电流。

（2）在滑片移动的过程中，求电路中电流的变化范围。

（3）若在电路中再串联一个电流表（电流表选用0～0.6安的量程），要使电路中的电流变化量最大，求滑动变阻器连入电路中的阻值范围。

4、（2014黄埔一模22题）在图13所示电路中，电源电压可在3~6伏范围内调节。

①当通过滑动变阻器R 2的电流为0.4安时，R 2两端的电压为2伏，求变阻器R 2连入电路的阻值。

②若要使电路中电流可在0.2~0.6安范围内调节。

求所用定值电阻的最大阻值R 1最大。

③现有标有“10Ω 2Α”、“20Ω 0.5Α”和“50Ω 1Α”字样的变阻器各一个，当电源电压为6伏且不变时，请选择符合电路电流及电阻R 1最大阻值要求的变阻器。

图11【考点精练四：选择电表量程问题】7、（2014浦东新区一模21题）如图12所示电路中，电源电压为8伏且不变，滑动变阻器R 2上标有“50Ω 1.5A ”字样，两电表为学校实验室常用电表。

闭合电键S ，移动滑片到某位置时，电压表、电流表的示数分别为6伏和0.2安。

求：①滑动变阻器R 2接入电路的阻值； ②此时电流通过R 1消耗的电功率P 1；③选择合适量程，在移动滑动变阻器滑片的过程中，使两电表都能达到满刻度。

第一，请写出两电表所选的量程，并分别简述理由； 第二，在图12(b)中标出电压表示数最小时指针的位置。

8、（2014闸北一模22题）如图9所示电路，电源电压为18伏且不变，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“100Ω 2A”字样。

①当滑动变阻器R 2接入电路的阻值为20欧时，闭合电键S 电流表A 的示数。

专题05 电路计算综合复习电路计算是电学基础知识的综合运用与提高，对学生的要求比较高，必须熟练掌握欧姆定律、动态电路的变化、串联电路和并联电路的特点等知识；弄清楚电流表、电压表的分度盘（量程）；掌握滑动变阻器的使用等问题。

一、欧姆定律1．内容：通过导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

2．表达式：RU I注意：a ．I 与R 、U 属于同一段电路物理量（例如，三个量或为同一个导体或某一支路或同时为干路等），分析计算时要做到一一对应。

b ．单位统一使用国际单位。

二、电流表、电压表与滑动变阻器①电流表的两个量程与分度值：a ．0～0.6安，分度值为0.02安；b ．0～3安；分度值为0.1安。

②电压表的两个量程：a ．0～3伏，分度值为0.1伏；b ．0～15伏；分度值为0.5伏。

会正确判断所用量程且读出数值。

三、滑动变阻器①滑动变阻器的使用：如图知道左右移动变阻器的滑片时，接入电路阻值的变化情况。

②知道滑动变阻器铭牌上标有电流值与电阻值的意义。

例如某一滑动变阻器标有“100Ω 2A”，说明该滑动变阻器的最大电阻100欧，可以在0~100欧之间连续改变，2安表示允许通过的最大电流为2安。

三、串、并联电路的特点I = I + I【例题1】如图1所示电路中，电源电压为8伏且不变，滑动变阻器R2上标有“50Ω 1.5A”字样，两电表为学校实验室常用电表。

闭合电键S，移动滑片到某位置时，电压表、电流表的示数分别为6伏和0.2安。

求：①滑动变阻器R2接入电路的阻值；②电阻R1的阻值；③选择合适量程，在移动滑动变阻器滑片的过程中，使两电表都能达到满刻度，则电流表应选用__________量程，电压表应选用__________量程。

a.电流表A示数的最大变化量△I大。

b.电压表V示数的最大变化量△U2。

c.变阻器R2连入电路的阻值范围。

【例题2】如图2所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“10Ω 2A”字样，闭合电键S后，电流表A1的示数为0.6安。

上海历年中考真题汇编：电学计算1、（2006上海中考17）在图l0(a)所示的电路中，电源电压为6伏且不变，滑动变阻器R2上标有“50Ω2A”字样。

闭合电键S，移动滑片P到某位置时，电压表、电流表的示数分别为2伏和0.2安。

求：（1）滑动变阻器R2接入电路的阻值。

（2）电阻R1的阻值。

（3）在移动滑片P的过程中，通过电阻R1的最大电流I最大。

（4）改变滑片P的位置，使电压表、电流表指针偏离零刻度线的角度恰好相同，如图10(b)和(c)所示，此时滑动变阻器R2接入电路的阻值。

2、（2008上海中考17）在图10所示的电路中，电源电压为15V且不变，滑动变阻器R2上标有“20Ω2A”字样，闭合电键S后，电流表的示数为0.2A，电压表的示数为2V。

求：（1）滑动变阻器R2连入电路的阻值；（2）电阻R1消耗的电功率P1；（3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R1，要求：在移动变阻器的滑片P电路能正常工作。

①应选择的电阻阻值为__________Ω。

②满足上述要求时，变阻器R2连入电路的阻值范围。

3、（2009上海中考22）在图11所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω1A”字样。

闭合电键S后，电流表A的示数为0.5安，电压表V l的示数为10伏，电压表V2的示数为6伏。

求：①定值电阻R1的阻值。

②此时滑动变阻器R2消耗的电功率P2。

③请用定值电阻来替换电阻R1，并选择合适的电表量程。

要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作。

第一，符合上述条件的所有可能的定值电阻阻值：__________________。

第二，满足上述要求时，电流表示数的最小值。

（写明必要理由）图114、（2010上海中考21）如图10所示的电路，电源电压为6V且保持不变．滑动变阻器R2标有“2A 10Ω”的字样．滑动变阻器滑片P在最右端时，闭合电键S，通过电阻R1的电流为0.5A．求：（1）电阻R1的阻值；（2）通过干路中的电流；（3）移动滑动变阻器滑片P，在电路安全工作的情况下，R2消耗的电功率范围．5、（2011上海中考21）在图9（a ）所示的电路中，电源电压为6伏且保持不变，电阻R 1的阻值为30欧。

中考物理模拟试卷一、选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路【答案】B【解析】若灯被短路，则电路是R1、R2串联的电路，此时，灯泡不亮，电压表有示数，测的是电源电压，所以A是可能的；如果灯丝断路，则整个串联电路都没有电流，电压表也不会有示数，所以B是不可能的；若R1或R2断路，则电流可以从电源正极经开关至电压表、灯泡到电源负极，这一回路是有微弱电流的，电压表也有示数，所以这都是可能的．综上所述，B符合题意。

2．小明在路上骑自行车，若说他是静止的，则选择的参照物可能是A．迎面走来的行人B．路旁的树木C．从身边超越的汽车D．小明骑的自行车【答案】D【解析】A. 小明相对于迎面走来的行人位置是变化的，即他是运动的，故A错误；B. 小明相对于路旁的树木位置是变化的，即他是运动的，故B错误；C. 小明相对于从身边超越的汽车位置是变化的，即他是运动的，故C错误；D. 小明相对于自己骑的自行车位置没有变化，可以说他是静止的，故D正确．3．有关压强知识的应用，下列说法正确的是（）A．载重汽车装有许多车轮是为了增大车对路面的压强B．深海潜水员必须穿抗压潜水服是因为海水压强随深度的增加而增大C．医生用注射器把药水推入病人肌肉中是利用大气压工作的D．飞机的机翼能获得升力，是应用了流体中流速大的位置压强大的原理【答案】B【解析】A、载重汽车有很多轮子，是在压力一定时，通过增大受力面积减小车对地面的压强，保护路面，故A错误；B、因为液体的压强随着深度的增加而增大，所以深海潜水员必须穿抗压潜水服，故B正确；C、医生用注射器把药水推入病人肌肉中是利用外力，而不是利用大气压，故C错误；D、机翼形状上凸下平，上下不对称，上方空气流速大，压强小，下方空气流速小压强大，形成向上的压强差，即产生了向上的升力，故D错误。
