上海市2018年中考物理二模汇编 电学压轴计算

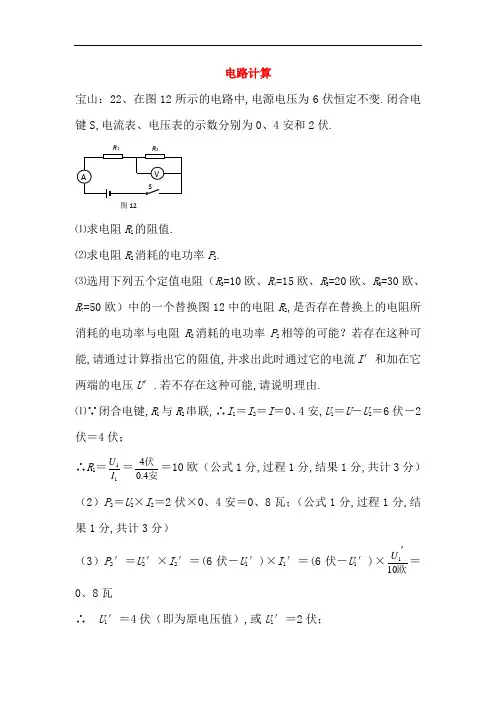

电路计算宝山：22、在图12所示的电路中,电源电压为6伏恒定不变.闭合电键S,电流表、电压表的示数分别为0、4安和2伏.⑴求电阻R 1的阻值. ⑵求电阻R 2消耗的电功率P 2.⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2,是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能,请通过计算指出它的阻值,并求出此时通过它的电流I ′和加在它两端的电压U ′.若不存在这种可能,请说明理由.⑴∵闭合电键,R 1与R 2串联,∴I 1＝I 2＝I ＝0、4安,U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分,过程1分,结果1分,共计3分） （2）P 2＝U 2×I 2＝2伏×0、4安＝0、8瓦；（公式1分,过程1分,结果1分,共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101U ＝0、8瓦∴ U 1′＝4伏（即为原电压值）,或U 1′＝2伏；图12R 1∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏,∴I 2′＝I 1′＝11R U '＝欧伏102＝0、2安,R 2′＝''22IU ＝安伏2.04＝20欧.故选择R 5替换R 2,R 2消耗的电功率与原先R 2消耗的电功率相等.（U 2′值1分,I 2′值1分,R 2′值1分,共计3分）崇明：22、在图15所示的电路中,电源电压为18伏保持不变,电阻R 1的阻值为10欧、闭合电键S 后,电流表A 的示数如图16(a)所示、（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器,请从中选择一个替换R 2,并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端,要求在移动变阻器滑片P 的过程中电压表示数的变化量最大.①选择的变阻器是 ,电压表接在 两端；②求电压表示数的最大变化量U ∆、（1）U 1＝I 1 R 1＝0、5安×10欧＝5伏 公式、代入、答案各1分（2）U ＝U －U 1＝18伏－5伏＝13伏R 2＝U 2/ I ＝13伏/0、5安＝26欧图16(a)(b)图15公式、代入、答案各1分（3）“50Ω 2Α”；R 2 2分 当R 2＝0欧时,U 2最小＝0伏 1分I最小＝U / R 大＝18伏/（10欧＋50欧）＝0、3安U 2最大＝I最小R 2＝0、3安×50欧＝15伏 1分奉贤：22、如图11 所示,电源电压为12 伏不变,电阻R 1 的阻值为30 欧,电阻R 2 的阻值为10 欧,闭合电建S 后, 求：（1）通过电路的电流I 1： （2）电路消耗的功率P ：（3）现用标有“20 欧0、5 安”字样的滑动变阻器替换R 1 或R 2,使移动变阻器滑片的过程中电流表示变化量△I 的值最小,求变阻器连入电路的阻值范围.22、（1）12UI R R =+＝0、3A ；（2）P 1＝UI ＝3、6W黄浦：22、在图12（a）所示的电路中,电源电压为6伏且不变.闭合电键S后,电压表的示数为2伏,电流表的示数为0、2安.①求电阻R1的阻值.②通电10秒,求电流通过变阻器R2所做的功W2.③小红将R1和R2按图12（b）所示接入相同电源的电路,她设想通过移动变阻器R2的滑片P,使（a）、（b）两电路消耗的总功率相等.请判断她的方案是否可行,并说明理由.22、①电阻R1的阻值为10欧；②电流通过变阻器R2所做的功W2为8焦；③不可行,理由略嘉定： 22、在如图13（a）所示的电路中,电源电压为6伏且保持不变,滑动变阻器R 2是规格为“20 2A ”和 、5A”中的一个.（1）若电阻R 1的阻值15欧,求电键闭合后： ①通过R 1的电流I 1 ②电阻R 1消耗的电功率P 1.（2）若在电路中正确串联两个电流表,闭合电键后,当变阻器连入电路的阻值为其最大阻值的一半时,电流表示数如图13（b ）、（c ）所示.请通过计算判断所用变阻器的规格,并求出R 1可能的阻值.（1）①I 1＝U /R 1＝6伏/15欧＝0、4安 3分 ②P 1＝U 1I 1＝6伏×0、4安＝2、4瓦 3分（2）当用规格为“20Ω 2A ”滑动变阻器时,I 2＝U /R 2＝6伏/10欧＝0、6安当用规格为“50Ω 1、5A ”滑动变阻器时,I 2＝U /R 2＝6伏/25欧＝0、24安由图可知：两电流表的示数为别为0、18A 或0、9A,0、3A 或1、5A,由此可知：电流表一定不会串联在滑动变阻器R 2所在支路,故只能一个测R 1所在支路电流,且选择的滑动变阻器的规格为“20Ω 2A ” I 2 ＝（判断1分 过程说明1电流表组合方式只有以下两种：R（a ）（b （c ）当I =0、9A 时,I 1＝0、3A R 1＝U /I 1 ＝6伏/0、3安＝20欧 1分当I ＝1、5A 时,I 1＝0、9A R 1＝U /I 1 ＝6伏/0、9安＝6、7欧 1分闵行：21、在图12（a ）所示的电路中,电源电压为12伏且保持不变,电阻R 1的阻值为20欧,滑动变阻器R 2上标有“10欧 2安”字样.将电键闭合后,求：（1）通过电阻R 1的电流.（2）电阻R 1通电10秒所消耗的电能.（3）再将两个表盘如图12（b ）所示的电流表A 1、A 2正确接入电路,要求通过移动变阻器的滑片,使A 1与A 2示数的比值最大.请指出两电流表的位置,并算出此比值.普陀：21、在如图 9（a ）所示的电路中,电源电压恒定不变,R 1 的阻图122（a ） （b ）值为 30 欧,滑动变阻器上标有“20Ω 2A”字样,闭合电键后,电流表 A1 的示数如图 9(b)所示.① 求R1 两端的电压U1；② 若R2 消耗的电功率为 4、5 瓦,求通过R2 的电流I2；③ 现将同样规格的电流表 A2 接入电路中,不改变 A1 量程,调节滑片P的位置,使两电流表指针偏离 0 刻度线的角度相同,且电路元件均正常工作,求R2 接入电路的阻值.青浦：21、如图9所示的电路中,电源电压保持不变.①若电阻R1的阻值为20欧,当电键S闭合时,电流表A的示数为0、5安.求电阻R1两端的电压U1和10秒钟电流通过电阻R1所做的功W1.②若闭合电键S,将滑动变阻器R2的滑片P从a端移到b端时,电流表、电压表的示数如下表所示.求电源电压U和电阻R1的阻值.①U 1＝I 1R 1＝0、5安×20欧＝10伏 2分W 1＝U 1 I 1t ＝10伏×0、5安×10秒＝50焦 2分②当滑片P 在a 点时,U ＝I (R 1＋R 2）＝0、2安×(R 1＋R 2）＝0、2安×R 1＋4伏当滑片P 在b 点时,U ＝U 1＝I 1R 1＝0、6安×R 1 1分 ∵ 电源电压不变, ∴ 0、2安×R 1＋4伏＝0、6安×R 1 1分R 1＝10欧 U ＝6伏 2分松江：21、在图13所示的电路中,电源电压为18伏保持不变,电阻R 1的阻值为10欧, 滑动变阻器R 2上标有“1、5A”字样.闭合电键S后,电流表A 的示数如图14所示.① 求电阻R 1两端的电压U 1.② 求10秒内电流通过滑动变阻器R 2所做功W 2.③ 在电路安全工作的情况下,移动变阻器R 2的滑片,电路消耗的最大功率恰为最小功率的2、5倍,求变阻器的最大阻值R 2最大.图14图13图9①U1＝I1R1＝0、8安×10欧＝8伏 3分②U2＝U- U1＝18伏-8伏=10伏 1分W2＝U2 I2t＝10伏×0、8安×10秒＝80焦2分③P最大＝2、5P最小UI最大＝2、5UI最小1分I最大＝2、5I最小I最大＝2、5U/R最大1、5安＝2、5×18伏/（10欧+R2最大）1分R2最大＝20欧1分徐汇：22、在图10所示电路中,电源电压为18伏,R1为定值电阻,R2为滑动变阻器.①当电路中电流为0、6安时,求接入电路的总电阻值.②在确保电路中各元件安全的情况下,移动滑动变阻器的滑片,滑动变阻器的电阻变化范围为8欧~50欧；用定值电阻R0替换R1后,再移动滑动变阻器的滑片,滑动变阻器的电阻变化范围变为3欧~60欧.求该滑动变阻器R2的规格以及定值电阻R1、R0的阻值,并写出计算过程.滑动变阻器R2的规格为“欧安”；定值电阻的阻值R1= 欧；R0= 欧.①R=U/I=18伏/0、6安=30欧②（U-U2大)/R1=U2大/R2大代入数据,解得R1=10欧I大= U/（R1+R2小）=18伏/（10欧+8欧）=1安（R0+R1小’ )=U/I大代入数据,解得R0=15欧U/（R0+R2大’）=U2/R2大解得U2<15伏故R2大=60欧杨浦：24、在图12（a）所示的电路中,电源电压为24 伏保持不变,电阻R1 的阻值为10欧,滑动变阻器标有“50Ω 2A”字样,所用电表的表盘如图（b）所示.闭合电键S 后,电流表A 的示数为1 安. 求：①电压表V1 的示数U1；②在电路各元件都正常工作的情况下,移动变阻器滑片P 的过程中电流表示数的最大值.杨浦：25、在图13（a）所示的电路中,定值电阻R1的阻值为10 欧,滑动变阻器R2 上标有“50Ω1A”字样,所用电流表如图13（b）所示①若电源电压为6 伏,则闭合电键,求通过电阻R1 的电流I.②若电源电压为6 伏,通过变阻器R2 的电流为0、5 安,求10 秒内电流通过R2 所做功W2.③若电源电压可变,范围在6～12 伏之间,在不损坏电路元件的情况下,求该电路消耗的最大功率和最小功率.长宁（金山）：21、如图9所示的电路中,电源电压保持不变.①若电阻R 1的阻值为20欧,当电键S 闭合时,电流表A 的示数为0、5安.求电阻R 1的两端电压U 1和10秒钟电流通过电阻R 1所做的功W 1. ②若闭合电键S 后,将滑动变阻器R 2的滑片P 从a 端移到 b 端时,电流表、电压表的示数如下表所示.求：电源电压U 和电阻R 1的阻值.①U 1＝I 1R 1＝0、5安×20欧＝10伏 2分W 1＝U 1 I 1t ＝10伏×0、5安×10秒＝50焦 3分②当滑片P 在a 点时,U ＝I (R 1＋R 2）＝0、2安×(R 1＋R 2）＝0、2安×R 1＋4伏 1分当滑片P 在b 点时,U ＝U 1＝I 1R 1＝0、6安×R 1 1分 ∵ 电源电压不变, ∴ 0、2安×R 1＋4伏＝0、6安×R 1 ∴ R 1＝10欧 U ＝6伏 2分图9。

上海市2018届中考二模汇编——电学实验-(测功率)————————————————————————————————作者：————————————————————————————————日期：汇编——电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A ”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L 标有“4.5V ”字样，且有规格为“20Ω 1A ”和“50Ω 2A ”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P 的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

① 小杨同学实验中选用的滑动变阻器为____（9）___， 理由是____（10）___。

② 根据表中的信息可求得的小灯泡最暗时电源的电功率为 （11） 瓦。

③ 根据表中的信息计算出小灯泡L 的额定功率。

（需写出计算过程）__（12）_____ 答案：实验序号 电压 （伏） 电流 （安） … 4.5 0.16 … 3.0 0.18 …1.50.20宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

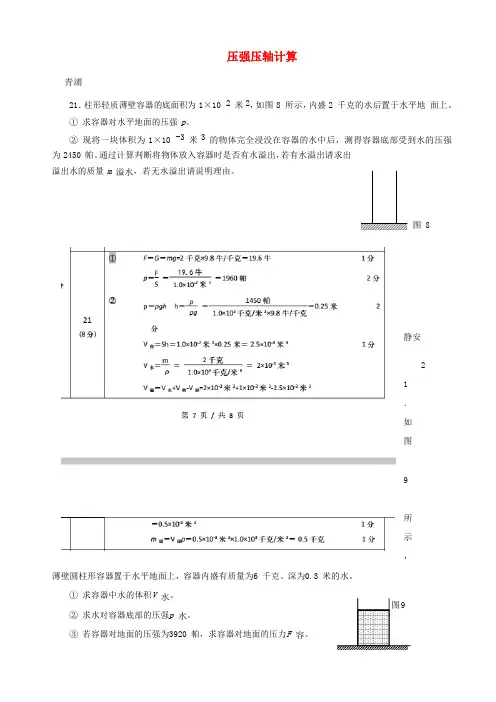

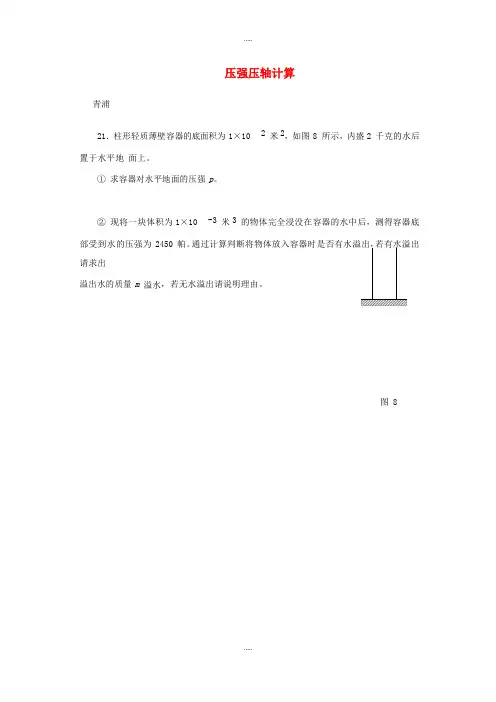

压强压轴计算青浦21．柱形轻质薄壁容器的底面积为1×10 2 米2，如图8 所示，内盛2 千克的水后置于水平地面上。

①求容器对水平地面的压强p。

②现将一块体积为1×10-3 米3 的物体完全浸没在容器的水中后，测得容器底部受到水的压强为2450 帕。

通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的质量m 溢水，若无水溢出请说明理由。

图8静安21．如图9所示，薄壁圆柱形容器置于水平地面上，容器内盛有质量为6千克、深为0.3 米的水。

①求容器中水的体积V水。

②求水对容器底部的压强p水。

③若容器对地面的压强为3920 帕，求容器对地面的压力F容。

松江21．如图10所示，置于水平桌面上的A、B是两个完全相同的薄壁柱形容器，质量为0.5千克，底面积为0.01米2，分别装有体积为2.5×10﹣3米3的水和深度为0.3米的酒精，（ρ酒精=0.8×103千克/米3）。

求：①水的质量m水。

② A容器对水平桌面的压强p A。

③若在两个容器中抽出相同深度的液体△h后，两容器中液体对底部的压强相等，请计算出△h的大小。

长宁21．如图11所示，轻质薄壁柱形溢水杯甲和柱形容器乙放在水平桌面上，溢水杯甲和容器乙的底面积分别为2×10-2米2和1×10-2米2。

在溢水杯甲中注入水直到溢水口，此时水的深度为0.2米。

求：①溢水杯甲底部受到水的压强p水。

②溢水杯甲对水平地面的压力F甲。

③若将一个金属球浸没在溢水杯甲中，水通过溢水口流入柱形容器乙中，发现此时溢水杯甲对水平地面的压强增加量等于容器乙对水平地面的压强（乙容器中水未溢出），求放入金属球的密度ρ。

杨浦25. 如图14 所示，轻质薄壁圆柱形容器甲和圆柱体乙置于水平地面上。

甲的底面积为0.01 米2（容器足够高），盛有0.2 米深的水；圆柱体乙的底面积为0.005 米2、高为 0.8 米，密度为2×103千克/米3。

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω 1A”和“50Ω 2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

压强压轴计算青浦21．柱形轻质薄壁容器的底面积为1×10 2 米2，如图8 所示，内盛2 千克的水后置于水平地面上。

①求容器对水平地面的压强p。

②现将一块体积为1×10-3 米3 的物体完全浸没在容器的水中后，测得容器底部受到水的压强为2450 帕。

通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的质量m 溢水，若无水溢出请说明理由。

图8静安21．如图9所示，薄壁圆柱形容器置于水平地面上，容器内盛有质量为6千克、深为0.3 米的水。

①求容器中水的体积V水。

图9②求水对容器底部的压强p水。

③若容器对地面的压强为3920 帕，求容器对地面的压力F容。

松江21．如图10所示，置于水平桌面上的A、B是两个完全相同的薄壁柱形容器，质量为0.5千克，底面积为0.01米2，分别装有体积为2.5×10﹣3米3的水和深度为0.3米的酒精，（ρ酒精=0.8×103千克/米3）。

求：①水的质量m水。

② A容器对水平桌面的压强p A。

③若在两个容器中抽出相同深度的液体△h后，两容器中液体对底部的压强相等，请计算出△h的大小。

长宁21．如图11所示，轻质薄壁柱形溢水杯甲和柱形容器乙放在水平桌面上，溢水杯甲和容器乙的底面积分别为2×10-2米2和1×10-2米2。

在溢水杯甲中注入水直到溢水口，此时水的深度为0.2米。

求：①溢水杯甲底部受到水的压强p水。

②溢水杯甲对水平地面的压力F甲。

③若将一个金属球浸没在溢水杯甲中，水通过溢水口流入柱形容器乙中，发现此时溢水杯甲对水平地面的压强增加量等于容器乙对水平地面的压强（乙容器中水未溢出），求放入金属球的密度ρ。

11杨浦25. 如图14 所示，轻质薄壁圆柱形容器甲和圆柱体乙置于水平地面上。

甲的底面积为0.01 米2（容器足够高），盛有0.2 米深的水；圆柱体乙的底面积为0.005 米2、高为 0.8 米，密度为2×103千克/米3。

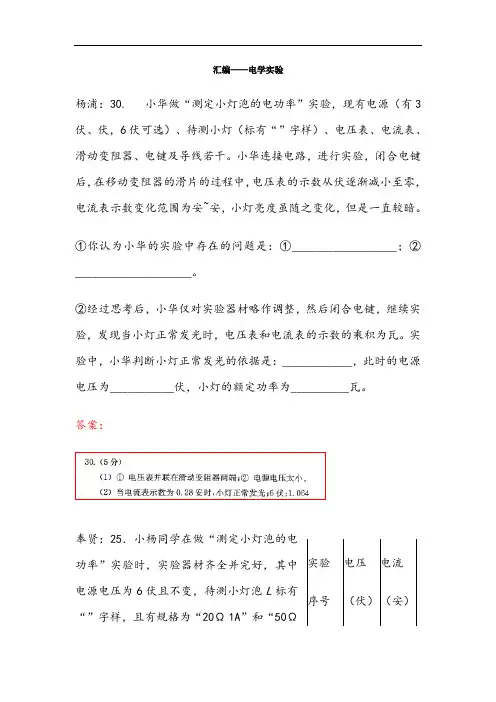

汇编——电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、伏，6伏可选）、待测小灯（标有“”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从伏逐渐减小至零，电流表示数变化范围为安~安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L标有“”字样，且有规格为“20Ω 1A2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为伏，电流表示数为安；接着他将滑片P向左移至中点时，电压表示数为伏，电流表示数如图16（b）所示。

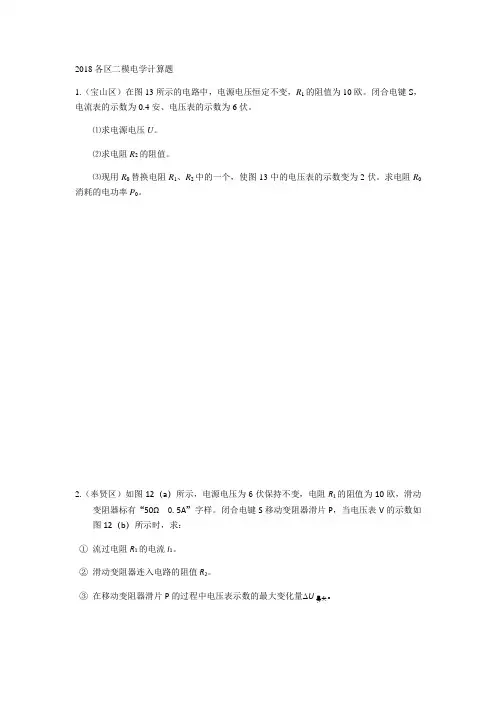

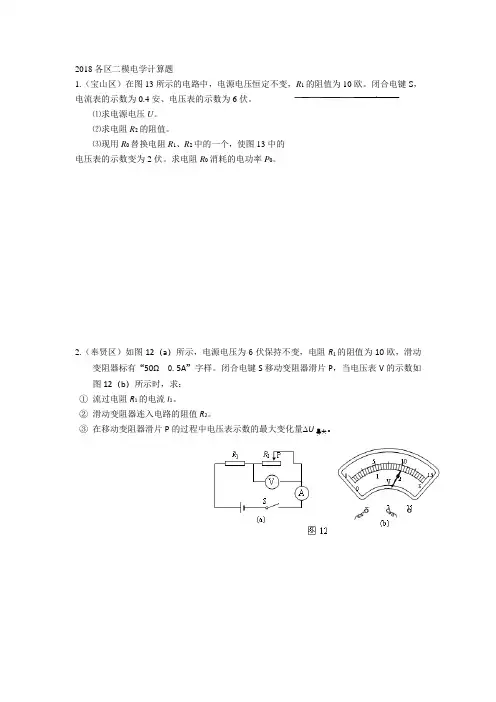

2018各区二模电学计算题1.（宝山区）在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

2.（奉贤区）如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：①流过电阻R1的电流I1。

②滑动变阻器连入电路的阻值R2。

③在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

3.（虹口区）在图11所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

①求电阻R1两端的电压U1。

②求通电5秒，电流通过R1做的功W1。

③小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

4.（黄浦区）如图所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安，①求R1两端的电压U1②求10秒电流通过电阻R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R25.（金山区）在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R 2上标有“20 2A ”字样。

闭合电键S 后，电流表的示数为0.5安。

（1） 求电阻R 1的阻值。

（2） 10秒电流通过电阻R 1所做的功W 1。

（3） 若用定值电阻R 0替换R 1，并将R 0和R 2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R 0的阻值。

2018各区二模电学计算题1.（宝山区）在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

2.（奉贤区）如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：①流过电阻R1的电流I1。

②滑动变阻器连入电路的阻值R2。

③在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

3.（虹口区）在图11所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S后，电流表的示数为1安。

①求电阻R1两端的电压U1。

②求通电5秒，电流通过R1做的功W1。

③小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

4.（黄浦区）如图所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安，①求R1两端的电压U1②求10秒电流通过电阻R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R25.（金山区）在图10（a）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“202A”字样。

闭合电键S后，电流表的示数为0.5安。

（1）求电阻R1的阻值。

（2）10秒电流通过电阻R1所做的功W1。

（3）若用定值电阻R0替换R1，并将R0和R2按图10（b）所示接入相同电源的电路，移动滑片P，在电路安全的情况下，使图（a）中电路的最大电功率是图（b）中电路最小电功率的5倍，求R0的阻值。

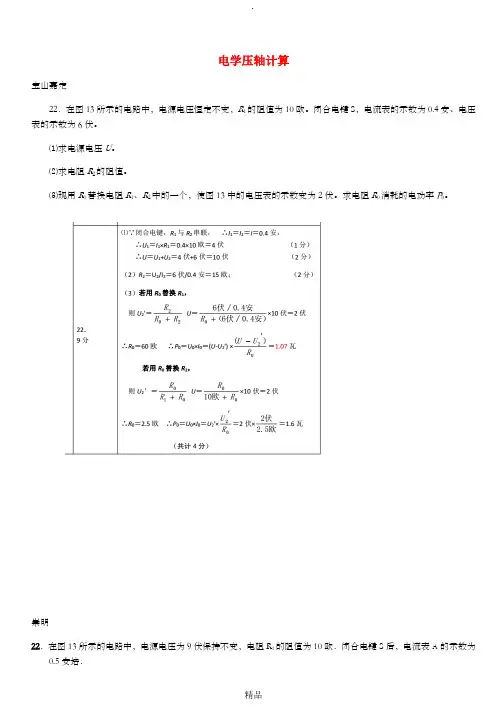

电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：① 流过电阻R1的电流I1。

② 滑动变阻器连入电路的阻值R2。

③ 在移动变阻器滑片P的过程中电压表示数的最大变化量U最大。

（1）U1= U- U2=6伏-2伏=4伏I1=U1/R1=4伏/10欧=0.4安（2）R2=U2/I2=2伏/0.4安=5欧（3）U最大=U最大-U最小=5伏-1伏=4伏黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安。

①求R1两端的电压U1。

②求10秒内电流通过R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。

欧40=R 金山21．在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R 2上标有“20 2A ”字样。

闭合电键S 后，电流表的示数为0.5安。

（1） 求电阻R 1的阻值。

（2） 10秒内电流通过电阻R 1所做的功W 1。

（3） 若用定值电阻R 0替换R 1，并将R 0和R 2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R 0的阻值。

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电电压为6伏且不变，待测小灯泡L标有“4.5V”字样，且有规Array格为“20Ω1A”和“50Ω2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电，待测电阻R ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

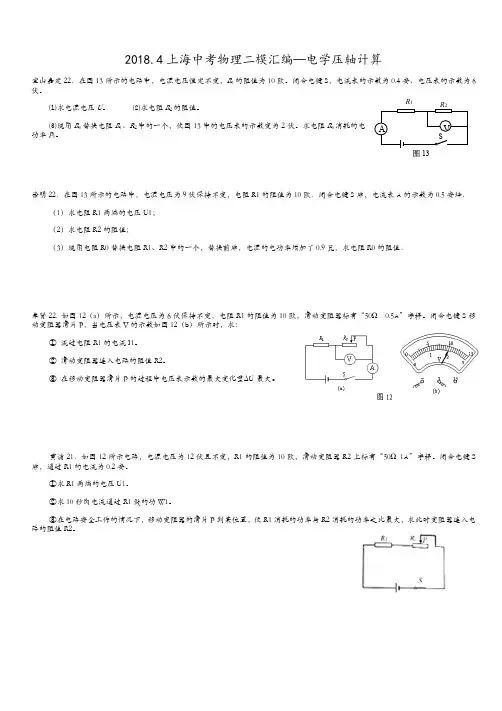

2018.4上海中考物理二模汇编—电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R 1的阻值为10欧。

闭合电键S ，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U 。

⑵求电阻R 2的阻值。

⑶现用R 0替换电阻R 1、R 2中的一个，使图13中的电压表的示数变为2伏。

求电阻R 0消耗的电功率P 0。

崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S 后，电流表A 的示数为0.5安培．（1）求电阻R1两端的电压U1； （2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a ）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。

闭合电键S 移动变阻器滑片P ，当电压表V 的示数如图12（b ）所示时，求：① 流过电阻R1的电流I1。

② 滑动变阻器连入电路的阻值R2。

③ 在移动变阻器滑片P 的过程中电压表示数的最大变化量 U 最大。

黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S 后，通过R1的电流为0.2安。

①求R1两端的电压U1。

②求10秒内电流通过R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P 到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。

图13R 2 SAVR 1（a ） 图10 SRR P SR R PA金山21．在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“20 2A ”字样。

闭合电键S 后，电流表的示数为0.5安。

（1） 求电阻R1的阻值。

（2） 10秒内电流通过电阻R1所做的功W1。

（3） 若用定值电阻R0替换R1，并将R0和R2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R0的阻值。

1压强压轴计算青浦21．柱形轻质薄壁容器的底面积为 1×10 2 米 2，如图 8 所示，内盛 2 千克的水后置于水平地 面上。

① 求容器对水平地面的压强 p 。

② 现将一块体积为 1×10-3 米 3 的物体完全浸没在容器的水中后，测得容器底部受到水的压强为 2450 帕。

通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出 溢出水的质量 m 溢水，若无水溢出请说明理由。

图 8静安21．如图 9 所示，薄壁圆柱形容器置于水平地面上，容器内盛有质量为 6 千克、深为 0.3 米的水。

求容器中水的体积 V 水。

图 9② 求水对容器底部的压强 p 水。

③ 若容器对地面的压强为 3920 帕，求容器对地面的压力 F 容。

松江21．如图10所示，置于水平桌面上的A、B是两个完全相同的薄壁柱形容器，质量为0.5千克，底面积为0.01米2，分别装有体积为2.5×10﹣3米3的水和深度为0.3米的酒精，（ρ酒精=0.8×103千克/米3）。

求：①水的质量m水。

② A容器对水平桌面的压强p A。

③若在两个容器中抽出相同深度的液体△h后，两容器中液体对底部的压强相等，请计算出△h的大小。

长宁21．如图11所示，轻质薄壁柱形溢水杯甲和柱形容器乙放在水平桌面上，溢水杯甲和容器乙的底面积分别为2×10-2米2和1×10-2米2。

在溢水杯甲中注入水直到溢水口，此时水的深度为0.2米。

求：①溢水杯甲底部受到水的压强p水。

②溢水杯甲对水平地面的压力F甲。

③若将一个金属球浸没在溢水杯甲中，水通过溢水口流入柱形容器乙中，发现此时溢水杯甲对水平地面的压强增加量等于容器乙对水平地面的压强（乙容器中水未溢出），求放入金属球的密度ρ。

23杨浦25. 如图 14 所示，轻质薄壁圆柱形容器甲和圆柱体乙置于水平地面上。

甲的底面积为 0.01 米 2（容器足够高），盛有 0.2 米深的水；圆柱体乙的底面积为 0.005 米 2、高为 0.8 米，密度为 2×103 千克/米 3。

2018年上海中考物理二模汇编—电学压轴计算D序号 1 2 3 电流（安） 0.200.30 0.40 示数。

② 再将阻值为 10 欧的电阻 R2 以某种方式接入图 10 所示的 电路中。

闭合电键 S 后，滑片 P 在变阻器 R1 的某两点间移动过程中，观察电流表，得到了三次电流值，如右表所示。

（a ）当电流表的示数为 0.3 安时，求变阻器 R1 接入电路的电阻。

（b ）小明同学根据表中的电流，推算出电流表示数可能的最小值、最大值 分别为 0.15 安、2.9 安。

请你通过计算并说明小明的推算是否正确。

普陀21.在图10（a ）所示的电路中，电源电压为l5伏且保持不变，电阻而的阻值为30欧。

闭合电键S ，电流表的示数如图10（b ）所示。

①求通过电阻R1的电流I1。

②求电阻R2的阻值。

③现用标有“20Ω 2A ”字样的滑动变阻器R0替换电阻R1或R2中的一个，请在不损坏电路元件的情况下，通过移动滑片P ，使电路的功率变化范围最大，并求出此范围。

虹口21．在图11所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。

闭合电键S 后，电流表的示数为1安。

① 求电阻R1两端的电压U1。

② 求通电5秒，电流通过R1做的功W1。

③ 小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。

他重新连接电路，把其中两个电阻以某种方式接入电路AB 间进行实验，闭合电键S 后，电流表的示数为0.6安。

请根据上述信息求出电阻R2的值。

宝山崇明奉贤（1）U1= U- U2=6伏-2伏=4伏I1=U1/R1=4伏/10欧=0.4安（2）R2=U2/I2=2伏/0.4安=5欧（3） U最大=U最大-U最小=5伏-1伏=4伏黄埔①U1＝R1I＝10欧×0.2安＝2伏②W1＝U1It＝2伏×0.2安×10秒＝4焦③P1/P2＝U1I/U2I＝U1/U2＝R1/R2为使P1/P2最大，即R1/R2最大，∵R1阻值不变，∴R2要最小R2m i n＝R m i n－R1＝U/I m a x－R1＝12伏/1安－10欧＝2欧金山欧40=R （1） 2分（2）W 1＝U 1I 1 t ＝12伏×0.5安×10秒＝60焦 3分（3）2分 2分 闵行(1) 只闭合电键S 1，只有R 1接入电路。

压强压轴计算青浦21．柱形轻质薄壁容器的底面积为1×10 2 米2，如图8 所示，内盛2 千克的水后置于水平地面上。

①求容器对水平地面的压强p。

②现将一块体积为1×10-3 米3 的物体完全浸没在容器的水中后，测得容器底部受到水的压强为 2450 帕。

通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的质量m 溢水，若无水溢出请说明理由。

图8静安21．如图9所示，薄壁圆柱形容器置于水平地面上，容器内盛有质量为6千克、深为0.3 米的水。

①求容器中水的体积V水。

图9②求水对容器底部的压强p水。

③若容器对地面的压强为3920 帕，求容器对地面的压力F容。

松江21．如图10所示，置于水平桌面上的A、B是两个完全相同的薄壁柱形容器，质量为0.5千克，底面积为0.01米2，分别装有体积为2.5×10﹣3米3的水和深度为0.3米的酒精，（ρ酒精=0.8×103千克/米3）。

求：①水的质量m水。

② A容器对水平桌面的压强p A。

③若在两个容器中抽出相同深度的液体△h后，两容器中液体对底部的压强相等，请计算出△h的大小。

长宁21．如图11所示，轻质薄壁柱形溢水杯甲和柱形容器乙放在水平桌面上，溢水杯甲和容器乙的底面积分别为2×10-2米2和1×10-2米2。

在溢水杯甲中注入水直到溢水口，此时水的深度为0.2米。

求：①溢水杯甲底部受到水的压强p水。

②溢水杯甲对水平地面的压力F甲。

③若将一个金属球浸没在溢水杯甲中，水通过溢水口流入柱形容器乙中，发现此时溢水杯甲对水平地面的压强增加量等于容器乙对水平地面的压强（乙容器中水未溢出），求放入金属球的密度ρ。

21 （8分）①p水＝ρgh＝1000千克/米3×9.8牛/千克×0.2米＝1960帕2分②F甲＝G甲＝m甲g＝ρVg2分＝1000千克/米3×2×10-2米2×0.2米×9.8牛/千克＝39.2牛1分③Δp甲＝p乙1分1分ρ＝3000千克/米3 1分杨浦25. 如图14 所示，轻质薄壁圆柱形容器甲和圆柱体乙置于水平地面上。
