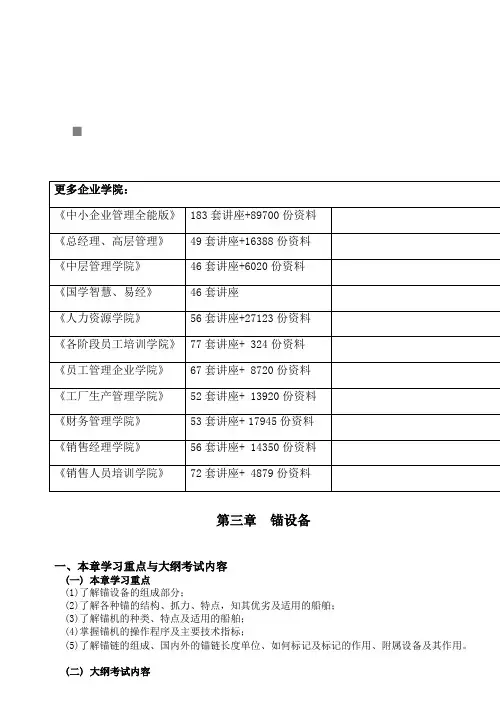

第三章 锚设备

第三章锚设备一、本章学习重点与大纲考试内容(一) 本章学习重点(1)了解锚设备的组成部分；(2)了解各种锚的结构、抓力、特点，知其优劣及适用的船舶；(3)了解锚机的种类、特点及适用的船舶；(4)掌握锚机的操作程序及主要技术指标；(5)了解锚链的组成、国内外的锚链长度单位、如何标记及标记的作用、附属设备及其作用。

(1)锚设备的组成，锚的种类、结构、特点；(2)锚机的种类、结构及操作管理、性能结构上的基本要求；(3)锚链的种类、组成、长度、标记及附属设备。

（4）锚设备的配备、试验、检查和保养。

一．锚设备的组成部分组成：锚锚链锚机锚链舱制链器锚链筒锚链管弃链器性能优良的锚应满足：(1)具有较大的抓力系数；(2)起锚方便，结构坚固；(3)抛、起锚作业迅速(4)抛锚时能迅速啮人土中；(5)起锚时易于出土二．锚的种类A. 有杆锚：海军锚丹福氏锚(也称燕尾锚)B．无杆锚：．(1)霍尔锚普遍使用(2)史蒂文锚(3)波尔锚1．有杆锚：海军锚丹福氏锚(也称燕尾锚)有杆锚锚杆的作用：(1)抛锚的过程中有利于锚爪人土；(2)抛妥后可稳定锚爪人土角度；(3)可增加锚的抓力海军锚：不用大抓力有杆锚：A．丹福氏锚(也称燕尾锚)的特点是：(1)锚头处有横杆；(2)锚爪宽而长；(3)锚爪前后转动角约为30°；(4)抓重比一般不小于10；(5)多用于工程船B．史蒂文锚的特点是：(1)锚爪短而面积大；(2)锚干上装有可移动的楔块可改变锚爪的最大转角；(3)适用于多种底质；(4)抓重比可达17～34；最大的。

(5)大量用做石油平台的定位锚2．无杆锚1）霍尔锚其特点是：锚干与锚头是活动的，霍尔锚的突出优点是：(1)使用方便；(2)便于收藏；(3)结构简单；(4)易走锚(5)抓力系数一般为2～4(6)船舶偏荡时易走锚（锚的抓力系数又称锚的抓重比，它是指：锚的抓力与锚重之比）2）斯贝克锚是霍尔锚的改良型锚，其特点是1.锚头重心在轴下2.起锚时锚爪自然朝上3.不伤船壳3）尾翼式锚与霍尔锚相比较，其优点是：(1)重心低(2)助抓突角宽厚(3)入土阻力小、稳定性好；(4)抗浪击；(5)容易冲洗干净4）大抓力锚无杆锚：AC—14型大抓力锚，波尔锚，大抓力锚的特点：(1)锚爪宽而长；(2)呲土深，稳定性好；(3)抓力较大；(4)收藏不便；不易管理(5)海船没有普遍适用1）．AC—14型大抓力锚，(1)锚头处无横杆；(2)设有极其肥大的稳定鳍，因而具有很好的稳定性；(3)能迅速啮土，对各种底质的适应性均较强；(4)抓重比最高可达12～14；(5)常被用在超大型船或水线以上面积较大的滚装船上做首锚2）．波尔锚：(1)锚头处无横杆；(2)锚爪平滑而锋利，适应各种底质；(3)稳定性好，收、抛方便；(4)抓重比一般为6左右；(5)在挖泥船上广泛采用3．特种锚：适用于永久性系泊的锚是：特种锚包括：螺旋锚伞型锚单爪锚特种锚通常作为：(1)浮筒，或灯船用锚；(3)航标船，或浮标用锚三．锚链的作用是：(1)连接锚和船体（弃链器）；(2)传递锚的抓力；(3)卧底锚链可增加抓力(4)可控制船舶在一定范围内漂移1．锚链的种类：A．锚链按其制造方法可分为：(1)铸钢锚链；(2)焊接锚链； (3)锻造锚链(1)铸钢锚链的优点是：(1)强度较高，刚性好；(2)撑档不会松动，使用年限长；铸钢锚链的缺点是：(1)制造工艺较复杂；(2)成本较低；(3)耐冲击负荷差；(2)电焊锚链的优点是：(1)制造工艺简单；(2)圆钢弯制，成本低；(3)质量超过其他种类锚链(4)现广泛使用（3）锻造锚链优点是：韧性好缺点是：制造工艺较复杂；成本较高质量不稳定不再使用的锚链B．按其链环结构可分为：有档（强度大，变形小，不易缠）无档（小船用）C．按其钢材级别可分为：用于制造有档锚链的钢材分为A．A1、A2、A3三级B．电焊锚链：AM1、AM2、AM3 三级C．锻造锚链：AM2、AM3 二级2．锚链的组成：我国规范规定，每节标准锚链的长度是 27．5 m我国老式船也有25 m或20m长为一节的英、美国家常以—15 —拓作为一节锚链的长度锚链由组成：(1)普通链环和转环；(2)加大链环和末端链环；末端链环是：无档链环(3)连接链环或连接卸扣；(4)末端卸扣和锚卸扣普通链环是衡量锚链强度的标准链环3.锚链的标记方法。

–锚设备的操作
重点： –抛起锚步骤、判断走锚的方法及应急措施
一、抛锚作业
1、准备工作
1)通知机舱供电（蒸汽锚机供汽）
2)解开锚机罩，查看有无异常情况。
3)将刹车带刹牢，脱开离合器，查看锚机运转 是否正常。
4)将锚送出：移开防浪盖，打开制链器，合上 离合器，松开刹车带，开动锚机将锚链送出锚 链筒，垂挂在水面之上。刹紧刹车带，松开离 合器。此时，锚只受刹车带控制，
一．有杆锚 （海军锚） 1．结构：
2．抓底过程：
3．特点:结构简单,抓力系数大,一般为4~8.操作不 便;绞缠锚链,刮坏船底。不宜做商船首锚,可做 尾锚,备用锚,多用于小船。
二．无杆锚：(stockless anchor)又称山字锚转爪 锚.常见的有霍尔锚、斯贝克锚、尾翼式锚
1．结构: 霍尔锚：锚干与 锚头是活动的,用销 轴连接在一起.锚爪 可以绕销轴左右旋 转45 度.锚冠两侧设 有助抓突角。
船舶结构与设备第三章 锚设备
第一节 锚设备的组成
锚，锚链，锚链筒，制链器，锚机，锚链舱，锚 链管，
弃链器
第二节 锚
内容： -锚的种类及其结构特点
重点： – -锚的种类与特点 – 无杆锚及其结构与特点
1.要求： 1）抓力系数大； 2）抛起方便； 3）易入土，易出土； 4）结构坚固。 2.抓力系数：锚的抓力与锚重之比。 3.种类: 有杆锚、无杆锚、大抓力锚和特种锚。
四、 定期检查保养 锚设备的定期检查保养至少每半年一次。 1、锚 2、锚链 1) 清除污泥、铁锈和油漆。 2) 裂纹检查 3) 变形检查 4）磨损检查 5) 结构松动检查 6) 将锚端链节与末端链节对换。 7) 涂沥青两度。 3 、锚机 4、 附属装置
第六节 锚泊作业

锚设备的组成与作用(一) 锚设备的组成锚设备是由锚、锚链、锚链筒、制链器、锚机、锚链管、锚链舱和弃链器等组成，如图3-4所示。

图3-4 锚设备布置图1-首锚；2-锚链筒；3-制链器；4-锚机；5-锚链；6-锚链管；锚设备的组成是。

A、锚链、锚机B、锚、锚链、锚机、导链滚轮C、锚、锚链、锚机、制链器、离合器D、锚、锚链、锚链筒、制链器、锚机、锚链管、弃链器等锚设备应满足下列要求：1．锚应有足够的抓力，锚链应有足够的长度，以保证在锚泊时固定牢靠，即使在强风急流的情况下船舶也不发生移动。

2．能随时迅速将锚抛出，以便船舶遇到险情时，能够利用锚做紧急制动。

3．能迅速起锚和收锚上船，保证船舶从固定停泊状态迅速转入航行状态，以应变突然海损事故的发生及救助其他遇难船舶的行动。

4．航行中，能将锚牢固地收藏在船上，即使船舶在风浪中颠簸摇摆也不易滑落。

*.锚设备性能要求应满足。

①锚应有足够的抓力②锚链应有足够的长度③能随时迅速抛起锚④轻易不走锚⑤能将锚牢固地收藏在船上A、①②③④⑤B、①②③④C、①②③⑤D、②③④⑤(二) 锚设备的主要作用1．锚泊时系留船舶。

2．靠泊时抛“开锚”可控制船首摆动和船舶横移速度。

3．船掉头必要时，可抛锚带头，以帮助船回转和拎直船首，防止倒头。

4．抛“拖锚”或“倒锚”可控制船前进速度或紧急制动。

5．急流中靠泊时，在趸船上方抛“拎水锚”可减轻趸船负荷。

6．船搁浅时，送流锚至适当位置抛下，可稳定船位或拉脱浅。

*．锚设备的主要作用是。

①锚泊时系留船舶②船掉头必要时，可抛锚带头③急流中靠泊时，抛“拎水锚”减轻趸船负荷④紧急制动A、①②③④B、①②④C、①②③D、①(三) 锚设备各部件的作用1．锚：产生抓驻力。

2．锚链：主要用来连接锚和船体，传递锚的抓力。

卧底与悬垂的锚链也能产生一定的系留力。

*．锚链的主要作用是。

A、连接锚和船体B、传递锚的抓力C、增加摩擦力D、A+B3．锚链筒：是锚链进出和收藏锚干的孔道。

故障二
锚设备运行不稳定
排除方法
检查固定件是否松动，检查设备是否超载运行，检 查设备润滑是否良好等。
故障三
锚设备出现异常响声
排除方法
检查设备是否有异物卡住，检查设备各部件是否正常运 转等。
04
锚设备的质量检测与验收
锚设备的质量检测标准
锚设备的材料质量
确保所使用的材料符合设计要求，无 缺陷、无损伤。
尺寸偏差
如发现材料存在缺陷，应立即停止使用， 并及时联系供应商进行更换或修复。
对于尺寸偏差问题，应根据实际情况进行 修正，如打磨、修整或更换部件。
性能不达标
安全问题
如果设备的性能指标不达标，应进行调试 或修理，直至设备性能符合要求。
对于存在安全问题的设备，应立即停止使 用，并及时采取措施进行整改，确保设备 的安全性。
03
安装固定件
根据锚设备的规格和设计，将固定件 安装在相应的位置，确保固定件的安 装牢固。
05
04
安装锚设备
将锚设备安装在固定件上，确保锚设 备的安装位置和角度符合设计要求。
锚设备的维护保养
定期检查
定期对锚设备进行检查，包括 设备的运行情况、固定件的紧 固情况等，确保设备正常运行
。
清洁保养
定期对锚设备进行清洁保养， 去除设备表面的污垢和杂质， 保持设备的清洁和良好状态。
锚索的材质
锚索通常由高强度钢丝或 钢绞线制成，具有较高的 抗拉强度和耐久性。
锚索的固定方式
锚索可以通过张拉、挤压 等方式与被固定物体连接 ，并通过锚杆等锚固件固 定。
锚具
锚具的作用
锚具的操作方式
锚具是用于固定锚索的专用工具，能 够将拉力传递到锚索上，使锚索紧固 在被固定物体上。

第三节 锚机与附属设备
二、锚链筒 hawse pipe • 锚链进出和收藏锚 干的孔道 • 包括甲板链孔、舷 边链孔和筒体，甲板链 孔处设导链滚轮。 • 甲板链孔处设防浪 盖（防止海水从锚链筒 涌上甲板、保证作业人 员安全）
第三节 锚机ห้องสมุดไป่ตู้附属设备
• 三、制链器 Chain stopper 1、设置：锚机至锚链筒之间，锚机、制链器和 锚链筒三者应在一条直线上。 2、作用：夹住锚链，承受锚链拉力； 未锚泊时承受锚的重力和惯性力； 锚泊时承受锚链张力（锚泊力）； 3、种类： 螺旋制链器 screw compressor 闸刀制链器 lever chain stopper 链式制链器 devil’s claw 滚轮制链器 roller chain stopper
制链器Chain stopper
roller chain stopper lever chain stopper
roller chain stopper screw compressor
第三节 锚机与附属设备
• 四、锚链舱与锚链管 1、锚链舱 1）位置：防撞舱壁之前，锚 机下首尖舱的上部和后部 2）形状：小而深圆形或方形， 圆形舱直径：30d。 3）左右分开，舱底花钢板铺 木衬板设有污水井和排水管。
霍尔锚
无杆锚的抓底过程
无杆锚
• 斯贝克锚 Speke anchor • 霍尔锚的改良型 • 锚冠上设锚冠板，锚 爪上设加强筋 • 锚头的重心位于销轴 中心线之下，减小锚 爪与船壳板之间的接 触力.
无杆锚
• 尾 翼 式 锚 trilstabiliaer anchor
–我国研制的新型（ZY 系列）锚 –锚头重心低，助爪突 角宽厚，各方面性能 优于前两种。 –国标有AR6（长柄，锚 折角40°）和BR6（短 柄 ， 锚 折 角 38° ） 两 型。

第三章锚设备1、圆筒状锚链舱的直径一般是链径的：A.10倍B.20倍C.25倍D.30倍2、有关锚链管，下列说法不正确的是：A,应设防水盖B.设在链轮的上方C,正对锚链舱中央D.直径约为7〜8倍链径3、锚链管是锚链进出锚链舱的管道，其直径约为链径的_______ 倍。

A.3〜4B.4~5C.5〜6D.7〜84、下列有关锚链筒描述不正确的是：A.是锚链进出的孔道，但不可收藏锚干B.由甲板链孔、舷边链孔和筒体三部分组成C.内设冲水装置D.不能太靠近首尾纵中线5、在锚设备的组成中，设置在锚链管与锚链筒之间的设备是：A.弃链器和制链器B.弃链器和锚机C,锚机和制链器D.锚机、弃链器和制链器6、下面有关锚链舱说法正确的是：A.锚链舱应设置在防撞舱壁之后部B.锚链舱应设置在锚机后面C.锚链舱应设置在首尖舱的下面或前面D.锚链舱应设置污水井和排水管系7、锚链管上口设置盖板的目的是：A.保证人员安全B.防止海水进入锚链舱C.防止杂物进入锚链舱D.确保人员安全，防止海水和杂物进入锚链舱8、锚机的安装应保证引出锚链的处于同一平面内。

A.链轮和制链器B.链轮和锚链筒C.制链器D.链轮、制链器及锚链筒9、锚链舱内设置污水井和排水管系的目的是：①、排除积水；②、防止锚链锈蚀；③、冲洗锚链AQ② B.①、③C.②、③D.①、②、③10、锚链舱一般设在：①、防撞舱壁之前；②、首尖舱内；③、首尖舱的上面或后面；④、锚机下面A.①、③、④B.①、②、③、④C.②、③、④D.①、②、④11、制链器的主要作用是：A.使锚链平卧在链轮上B.防止锚链下滑C.固定锚链并将锚和卧底链产生的拉力直接传递至船体D.为美观而设计12、制链器的主要作用是：A.避免锚链跳动B.减轻锚机负荷，保护锚机C.减轻锚链下垂曲度D.便于迅速解脱锚链13、在末端链节的末端和锚端链节的前端均增设转环的主要目的是：A.为减轻起锚时的磨损B.避免抛锚时产生跳动C.避免锚链发生过分扭绞D.为增加锚链局部强度14、锚设备中弃链器的作用是：A.固定末端锚链B.使末端锚链不乱C.保证在紧急情况下能迅速可靠地脱开锚链D.便于锚链拆修15、螺旋式弃链器的操作手轮设在锚链舱到达的地方，并能由其迅速锚链。

抓重 比 2－4 2－4 2－4
特点
霍尔锚的改良型锚；锚头重心在轴下；起锚时锚爪自然 朝上；不伤船壳 重心低，助抓突角宽厚入土阻力小、稳定性好；抗浪击； 容易冲洗干净 锚头处无横杆；设有极其肥大的稳定鳍，因而具有很好 的稳定性；能迅速啮土，对各种底质的适应性均较强； 常被用在超大型船或水线以上面积较大的滚装船上做首 锚 锚头处无横杆；锚爪平滑而锋利，适应各种底质；稳定 性好，收、抛方便；在挖泥船上广泛采用
锚（如挖泥船）。
←AC－14型 波尔锚→
2004.11
第三章 锚设备



4.特种锚 作用：用于特殊用途，如浮筒、浮标、灯船、浮船坞和浮码头等 永久性系泊。 种类：有伞形锚、螺旋锚、单爪锚以及供破冰船用的冰锚等。
↑ 伞形锚
↑ 螺旋锚
↑ 单爪锚
2004.11
第三章 锚设备
分类 无 杆 锚
名称 霍尔锚 斯贝克锚 尾翼式锚


无杆大抓力锚改良了无杆锚的助抓突角和锚爪。 英国研制的AC－14型锚设有极厚实并且宽大的稳定鳍，有很好的稳定 性，啮土迅速，适应各种底质，抓重比高达12～14，广泛用于超大型 船或水线以上面积较大的滚装船。 荷兰研制的波尔锚锚爪平滑而锋利，适应各种底质，稳定性好，抛起 锚及收藏方便，抓重比为6左右，可作大型船的首锚或工程船的定位
17～ 34
螺旋锚,伞型 锚单爪锚
2004.11
第三章 锚设备


二、锚的结构
1.结构(以霍尔锚为例) 组成：由锚干、锚体和轴销三部分组成。 锚干： 锚体： 轴销：包括销轴和横销。 2.船用锚应满足的要求 锚的结构形式应保证在 一定锚重下，尽可能具 有最大的抓力，抛锚时 能迅速啮入各种底质中， 起锚易出土，操作简便，收藏方便，结构坚固和成本低廉等优点。

第三节 锚链
六、锚与锚链的配备 舾装数N可由下式计算： 式中：△—夏季载重线下的型排水量（t）； B—船宽（m）； h—从夏季载重水线到最上层舱室顶部的有效 高度（m）； A一船长范围内夏季载重线以上的船体部分和 上层建筑及各层宽度大于B/4的甲板室的侧投影面积 的总和（㎡）。
N 2Bh A/10
第六节 锚泊作业
4）深水抛锚操作：水深超过25m时，为防止锚对海底的 冲击力过大以及锚链松出太快，抛锚时须用锚机送锚至距 海底5m～10m左右，再自由抛下。水深大于50m时应 用锚机将锚送至海底，再用刹车慢慢松链。 5）判断锚抓底状态：按计划松出锚链后，将锚链刹住， 观察锚链的状态。如果锚链向前拉紧，平稳而有节奏地在 水面上下掎动，然后略有松弛，并且锚机上没有声响，说 明锚已抓牢。如果锚链拉直后，不在水面抬动而是不断抖 动，且无松弛现象，锚机上继续有响声，说明锚在水底拖 动，应立即报告船长，采取措施。 ⑶抛锚过程中，大副应随咐用口头或手势（夜间用手电筒） 向船长报告锚链在水中的方向及受力情况。木匠用钟声报 告锚链松出的节数。抛锚抛妥后上好制链器，切断电源， 罩好锚机操纵台的帆布罩。
7.锚机的安装一般应保证锚链引出的三点（锚链 筒、制链器和链轮）成一线。 8.每台遥控操纵的锚机必须设一个快速动作的应 急停止机构，用来切断锚机动力并使控制制动装 置起作用。该机构必须设置明显标志，并位于靠 近锚机便于操作的地方。
第五节 锚设备的检查保养
一、锚设备的检查保养：日常检查保养、定期检 查保养和修船检查保养等。 1．日常检查保养 1）锚 （1）检查锚卸扣的磨损与变形情况，并注意横 销是否松动，进行检查、保养。 （2）注意锚爪是否弯曲，转动是否灵活，角度 是否正常，进行检查、保养。 （3）起锚时，锚出水后观察锚爪上是否挂有杂 物，并放慢绞进速度，以利锚爪最后平稳地贴紧 船舷。

2018/11/30 第三章 锚设备 4
第五节 锚设备的配备、试验、检查和保 养
一、锚设备的配备依据 海船的锚与锚链的配备应根据船舶的类型、航行的水域 并根据船舶舾装数的大小按规范中所列数据来选取。 舾装数N(equipment number)或称船具数，是反映船体所 能受到的风、流作用力大小的一个参数，除拖船外的船 舶的舾装数计算公式为可由下式计算： N＝Δ 2/3+2Bh+A/10 Δ ——夏季载重线下的型排水量(t)； B——船宽(m)； h——从夏季载重水线到最上层舱室顶部的有效高度 (m)(详细计算见规范有关章节)； A——船长范围内夏季载重线以上的船体部分和上层建筑 及各层宽度大于B/4的甲板室的侧投影面积的总和(m2)。
2018/11/30
第三Байду номын сангаас 锚设备
2
2018/11/30
第三章 锚设备
3
第二节 锚机的主要技术要求
1.由独立的原动机或电动机驱动。液压锚机的液压管路如与其 他甲板机械管路相连接，则应保证锚机的正常工作不受影响。
2.在满足以平均速度不小于9m/min，将一只锚从水深82.5m 处 拉起至深度27.5m 处时，锚机应有连续工作30min 的能力。 3.锚机应能在过载拉力作用下(不要求速度)连续工作2min。过载 拉力应不小于工作负载的1.5 倍。 4.锚机的链轮或卷筒应装有可靠的制动器。制动器刹紧后，应 能承受锚链或钢索断裂负荷45%的静拉力，或承受锚链上的最 大静负荷。 5.制链器应能承受相当于锚链的试验负荷，且其应力应不大于 其材料屈服点90%。 6.平均速度：指在3节锚链进入水中并且是自由悬挂的状态下， 回收两节锚链时的速度。
2018/11/30 第三章 锚设备 5

三、修船检查保养
3、锚机
1）链轮、制链器、导链滚轮和锚链筒应呈一直线 2）轮齿磨损极限为10%
4、锚链舱和锚链管
检查、维修和清理
End !
2、种类 • 有杆大抓力锚 • 无杆大抓力锚
第一节 锚
有杆大抓力锚
（1）丹福氏锚（燕尾锚）
锚爪可前后转动各约30度 抓重比一般不小于10 *多用于工程船
（2）史蒂芬锚（p.61）
锚爪短而面积大 锚干上的可移动锲块用于改
变锚爪的最大转角 抓重比可达17～34 *大量用作石油平台定位锚
第一节 锚
无杆大抓力锚 1、AC-14型锚
啮土迅速 稳定性好 对各种底质适应性强 抓重比最高达12~14 *常用作超大型船或
水线以上面积较大的 滚装船船上的首锚。
•无杆大抓力锚
2.波尔锚
锚爪平滑锋利，适应各种底质 稳定性好、抛收方便 抓重比一般为6左右 *应用于大型船首锚、工程船（特别是挖泥船）定位锚
8、弃链器（cable releaser）
锚泊力：
F=FA+FC
锚的性能要求：
p.53页
锚的种类：
可根据有无横杆、 抓力大小、形状和用
途等分类
第一节 锚
一、有杆锚（stocked anchor
普通锚、海军锚）
1.结构 2.特点：
1）结构简单
2）抓重比大（4～8）
3）操作不便 4）锚泊中有一锚爪外露…
第五节 锚设备的检查保养
分类：日常检查保养、定期检查保养和修船检查保养。 一、日常检查保养（p.63）
1、锚：磨损、变形… 2、锚链： 1）轮流使用左右锚；
2）每次起锚时检查锚链标记…
3、锚机：蒸汽锚机的使用问题

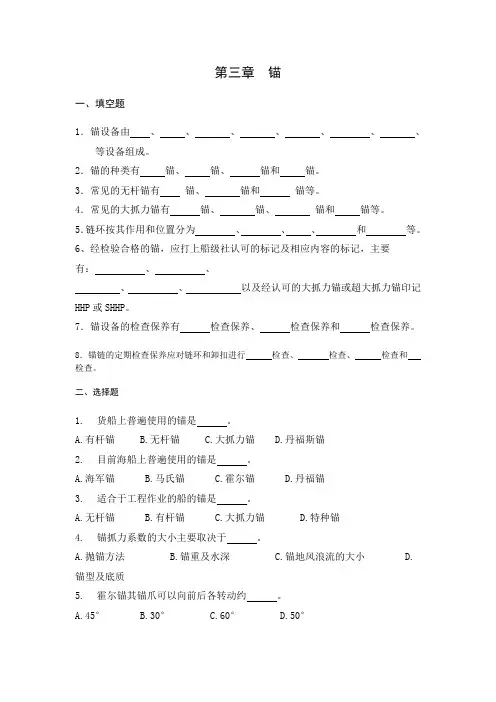

第三章锚一、填空题1．锚设备由、、、、、、、等设备组成。

2．锚的种类有锚、锚、锚和锚。

3．常见的无杆锚有锚、锚和锚等。

4．常见的大抓力锚有锚、锚、锚和锚等。

5．链环按其作用和位置分为、、、和等。

6、经检验合格的锚，应打上船级社认可的标记及相应内容的标记，主要有：、、、、以及经认可的大抓力锚或超大抓力锚印记HHP或SHHP。

7．锚设备的检查保养有检查保养、检查保养和检查保养。

8．锚链的定期检查保养应对链环和卸扣进行检查、检查、检查和检查。

二、选择题1.货船上普遍使用的锚是。

A.有杆锚B.无杆锚C.大抓力锚D.丹福斯锚2.目前海船上普遍使用的锚是。

A.海军锚B.马氏锚C.霍尔锚D.丹福锚3.适合于工程作业的船的锚是。

A.无杆锚B.有杆锚C.大抓力锚D.特种锚4.锚抓力系数的大小主要取决于。

A.抛锚方法B.锚重及水深C.锚地风浪流的大小D.锚型及底质5.霍尔锚其锚爪可以向前后各转动约。

A.45°B.30°C.60°D.50°6.下列锚中不属于特种锚。

A.螺旋锚B.伞形锚C.丹福斯锚D.单抓锚7.关于海军锚的特点，下列不对。

A.锚爪不能转动B.两锚爪不能同时进入泥土C.横锚杆主要起稳定杆作用D.能方便收藏和固紧8.船舶采用锚的重最是根据估算的。

A.锚链直径B.船长C.链长D.船的排水量9.锚的抓力大小取决于。

①出链长度；②底质；③锚重；④水深；⑤抛锚方法。

A.①②③B.②③C.②③④D.②③⑤10.下列锚中属于特种锚。

A.无杆锚B.海军锚C.丹福斯锚D.螺旋锚11.有杆锚抛锚时上端横杆的作用是。

①抛锚时便于锚爪入土；②抛妥时便于稳定锚爪入土；③可增加锚的抓力。

A.①②B.①③C.②③D.①②③12.霍尔锚的抓力系数一般取。

A.2-4B.3-5C.4-6D.3-413.山字锚的优点是。

①便于收藏；②抛起方便；③抓力大；④普遍使用。

A.①③④B.②③④C.①②D.①②④14.大船锚链节与节之间常用的连接方法是。

第一节 锚设备的组成及作用
1.系泊用锚 船舶在装卸货物、避风、等泊位、检疫及候 潮等情况下都需要在锚地抛锚停泊。 （1）单锚泊：当锚地水域开敞，船舶有足够的 旋回区域，风流不大时可以抛单锚停泊。 松链的 长度依水深、底质、风流大小及停泊时间长短而 定。通常情况下松链长度在3～4倍水深以上。
第一节 锚设备的组成及作用
第一节 锚设备的组成及作用
5．锚机（windlass） 锚机作为抛锚、起锚的机械，也可兼作绞缆 之用。 6锚链管（chain pipe） 锚链管是锚链进出锚链舱的孔道。位于锚机 链轮下方，正对锚链舱的中央，其直径约为锚链 直径的7到8倍。它的上口设有防水盖，该防水盖 开航后应关闭，以防海水由此进入锚链舱。
第二节 锚
1）霍尔锚（Hall's anchor）：锚杆和锚臂是分 开铸造的。锚爪、锚冠与锚臂铸成一体。锚爪可 以向左右各转约45度，锚冠两侧设有助抓突角。 2）斯贝克锚（Speke anchor）：霍尔锚的改 良型。锚头的重心位于销轴中心线之下方。收锚 时，锚爪自然朝上，并且一接触船壳板即翻转， 不会损伤船壳板。 3）尾翼式锚（tail-stabilizer anchor）：是我 国研制出的一种新锚型。其助抓突角宽厚，锚头 重心低；操作特点是入土阻力小，入土性能和稳 定性好，抗浪击，自洁性能好。
第二节 锚
波尔锚（图3-14）也是荷兰研制出的一种大抓 力锚。它的锚爪平滑而锋利，适应各种底质。其 稳定性好，抛收方便，抓重比一般为6左右。波 尔锚可作为大型船舶的首锚和工程船的定位锚， 特别是在挖泥船上广泛采用。
图3-13
AC-14型锚
图3-14
波尔锚第二节 锚Fra bibliotek第二节 锚
第二节 锚
图3-9 尾翼式锚结构

④按链环作用分：有普通链环、加大链环、转环、链 端卸扣、链端链环、末端链环和连接链环等。
2)大小及强度衡量标准 链环的大小以普通链环的直径d表示。普通链环的直径 是衡量锚链强度的标准。
3)标准长度 锚链的长度以“节”为单位，我国规定每节锚链的标准 长度为27.5m，且每节锚链的链环数应为奇数。
←打磨焊接 后的锚链
铸钢锚链由合格的钢水浇铸而成。强度较高、刚性
好、撑档不会松动和使用寿命较长，但制造成本较高、
锚链耐冲击负荷差。 锻造锚链工艺复杂、成本高，商船基本不用。
③按公称的抗拉强度分类：分AM1、AM2、 AM3三级。强度AM1＜AM2＜AM3，AM1不适用 大抓力锚，AM3仅适用链径20.5mm以上的锚链。
3)蒸汽锚机：由蒸汽机带动。
特点是动力大，结构简单。用前预先暖缸，用毕 要排水放汽，以放尽汽缸中残余水汽。天冷时，为防 冻要进行跑车(空转)。蒸汽锚机已淘汰。 4）自动锚机： 锚机系统中设锚链长度传感器。现又出现可在驾 驶台遥控操作的锚机。
3.按锚机的布置方式分 1）卧式锚机
是指链轮轴为水平布
置的锚机。一般船上 多采用卧式锚机。 1）立式锚机
第ቤተ መጻሕፍቲ ባይዱ章 锚设备
（二）新第一节 第三节 第四节 锚设备的组成和作用 锚链的种类、组成与标记 锚机的种类、结构与要求
第五节 锚设备的检查和保养 第六节 锚设备的操作
的规定优于旧的规定
第一节 锚设备的组成和作用 一、锚设备的组成 锚设备由锚、锚 链、锚链筒、制链 器、起锚机械及附 属设备组成。
1.锚：产生抓驻力
1.标记的目的：抛锚时迅速识别锚链松出的长度或起锚时 掌握锚链在水中的长度 2.标记的方法（节与节间使用连接链环）：

经检验合格的链节的印记应打在两端链环上，印记内容为① 制造厂代号②级别和规格③船级社检验标志④证书编号。
2020/4/2
第三章 锚设备
11
2)铸钢锚链 特点:强度较高,刚性较好,撑档不会松动,使用寿命较长;缺 点是制造成本较高,耐冲击负荷较差. 对铸钢锚链的检查和试验包括外观检查。材料性能试验、 拉断试验、拉力试验。 (1)外观检查：对铸造的链环应检查外形及尺寸，其偏差应 在规定范围内。 (2)材料性能试验：在浇铸链环的同时浇铸机械性能试样， 对其进行化学成分分析和材料机械性能试验。其结果应符 合规范的要求。 （3）成品铸钢锚链需做拉断试验和拉力试验 拉断试验 从链节中取3个相连的链环做拉断试验。一般从每4节锚链 中取一组试样(即3个相连的链环)进行试验。如果试样达到 规定的试验负荷要求后，而未出现断裂迹象，即视为合格。 拉断试验若不合格，则从原来锚链中再割取同样一组试样 做试验。若第二次试样仍不合格，则该节锚链为废品。但 若这些试验尚代表其他几节锚链时，则必须由这批锚链节 中的其余每节锚链上取试样，分别进行拉断试验。
第三章 锚设备
第一节 锚链的标记 第四节 锚机的技术要求 第五节 锚设备的检查和保养
第六节 锚设备的操作
2020/4/2
第三章 锚设备
1
第一节 锚链的标记
1.标记的目的(作用)：抛锚时迅速识别锚链松出的长度或起 锚时掌握锚链在水中的长度。
2.标记的方法：
第一至第六节之间的标记方法。如在第3节与第4节之间的 连接链环前后第3个有档链环撑挡上绕金属丝(或白环)，并 在两链环之间的所有有档链上涂白漆，连接链环涂红漆， 以此表第3节
2020/4/2
第三章 锚设备
16
三、锚设备的检查保养
一)日常检查保养

锚设备的组成与作用(一) 锚设备的组成锚设备是由锚、锚链、锚链筒、制链器、锚机、锚链管、锚链舱和弃链器等组成，如图3-4所示。

图3-4锚设备布置图1-首锚；2-锚链筒；3-制链器；4-锚机；5-锚链；6-锚链管；锚设备的组成是。

A、锚链、锚机B、锚、锚链、锚机、导链滚轮C、锚、锚链、锚机、制链器、离合器D、锚、锚链、锚链筒、制链器、锚机、锚链管、弃链器等锚设备应满足以下要求：1．锚应有足够的抓力，锚链应有足够的长度，以保证在锚泊时固定牢靠，即使在强风急流的情况下船舶也不发生挪动。

2．能随时迅速将锚抛出，以便船舶遇到险情时，可以利用锚做紧急制动。

3．能迅速起锚和收锚上船，保证船舶从固定停泊状态迅速转入航行状态，以应变突然海损事故的发生及救助其他遇难船舶的行动。

4．航行中，能将锚结实地收藏在船上，即使船舶在风浪中颠簸摇摆也不易滑落。

*.锚设备性能要求应满足。

①锚应有足够的抓力②锚链应有足够的长度③能随时迅速抛起锚④轻易不走锚⑤能将锚结实地收藏在船上A、①②③④⑤B、①②③④C、①②③⑤D、②③④⑤(二) 锚设备的主要作用1．锚泊时系留船舶。

2．靠泊时抛“开锚〞可控制船首摆动和船舶横移速度。

3．船掉头必要时，可抛锚带头，以帮助船回转和拎直船首，防止倒头。

4．抛“拖锚〞或“倒锚〞可控制船前进速度或紧急制动。

5．急流中靠泊时，在趸船上方抛“拎水锚〞可减轻趸船负荷。

6．船搁浅时，送流锚至适当位置抛下，可稳定船位或拉脱浅。

*．锚设备的主要作用是。

①锚泊时系留船舶②船掉头必要时，可抛锚带头③急流中靠泊时，抛“拎水锚〞减轻趸船负荷④紧急制动A、①②③④B、①②④C、①②③D、①(三) 锚设备各部件的作用1．锚：产生抓驻力。

2．锚链：主要用来连接锚和船体，传递锚的抓力。

卧底与悬垂的锚链也能产生一定的系留力。

*．锚链的主要作用是。

A、连接锚和船体B、传递锚的抓力C、增加摩擦力D、A+B3．锚链筒：是锚链进出和收藏锚干的孔道。
