预应力锚索施工技术要求1、说明1．1 本技术要求适用于滑坡支护系统施工图纸所示各种类型的需要预应力支护的边坡,招标文件中有关内容与本技术要求不一致时，以本技术要求为准。

1．2 在预应力锚固工程开工前，承包商必须按招标文件或试验任务书要求的规定及时进行相应项目的生产性实验、基本试验、验收试验并将试验成果报监理人和设计单位，经监理人批准后,方可用于大规模施工.1．3 在预应力锚索施工前，承包商应全面掌握本工程边坡地质资料，并根据设计图纸、招标文件和技术要求，制定切实可行的施工组织设计，施工组织设计一般应包括一下内容：●施工现场布置图●锚索结构图●主要施工方法及施工工艺流程图●工程进度计划表●施工技术人员配置情况●主要施工机械设备及材料表●质量、工期及安全保证措施以上各项必须报监理人批准后,才可实施。

1．4 在预应力锚索施工前,承包商应按设计图纸的要求进行施工测量、放点，并经监理人批准后方可实施。

1．5 应力锚索施工中，如果发现边坡的地质条件与地质资料不符时,设计可据实际地质资料及时修改支护参数。

1．6 本技术要求应结合相应的预应力锚索结构图、布置图、设计通知单和招标文件等设计文件使用。

1．7 本技术要求由设计单位负责解释,在实施过程中将根据情况作进一步补充修改。

2、规程规范本施工技术要求未作具体规定的，施工时可按下列规程、规范（不限于）和招标文件的有关规定执行，包括：●《招标文件—技术条款—开挖技术要求》●《锚杆喷射混凝土支护技术规范》GB50086—2001●《水工预应力锚固设计规范》SL212—98●《水工预应力锚固施工规范》SL46—94●《预应力混凝土用钢绞线》GB/T5224—1995●《预应力筋锚具、夹具和连接器》GB/T14370-2001●《混凝土质量控制标准》GB50164—92●《硅酸盐水泥、普通硅酸盐水泥》GB175—1999●《混凝土强度检验评定标准》GBJ107-87●《建筑边坡工程技术规范》GB50330—20023、材料3．1 钢绞线3．1．1本工程采用的预应力锚索应选用高强度、低松弛钢无粘结绞线,其性能应符合GB5224,并符合美国标准（ASTMA416—87a）、其公称直径d=15。

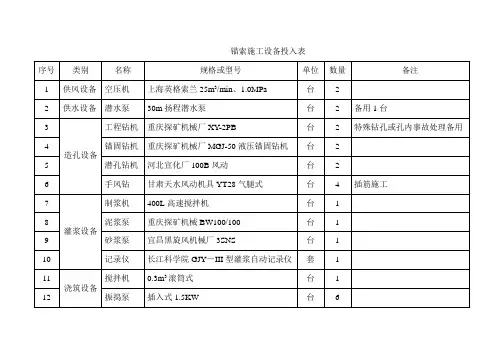

锚索施工工艺技术一、材料计划1~3#桩锚索试验段主体材料计划见表-1， 1~3#桩锚索试验段施工措施材料计划见表-2。

表-1 1~3#桩锚索试验段主体材料计划表二、设备计划锚索施工主要设备计划见表-3。

表-3 锚索设备计划表三、施工准备(一)技术准备（1）开工前建立健全质量、环保、安全管理体系和质量检测体系，并对施工人员进行岗位培训和技术、安全交底。

（2）施工前应做好现场调查、核对设计文件和编制实施性施工组织设计等工作。

编制实施性施工组织设计时应考虑工期要求、地质条件和自然条件、重点及难点工程、正确的施工方法、合理施工进度，配备足够的施工机械，组织均衡生产，提高劳动生产效率。

（3）在施工调查和设计文件核对完成后，应将结果及存在的问题以书面形式呈送业主管理部门，并会同设计单位及时进行处理。

(二)材料准备根据施工图纸，对施工中所需的各种物质资源的生产和供应情况、价格、质量品种及运输路线等进行详细调查。

根据施工组织设计的施工网络图和施工预算中的工料分析，编制工程所需的材料用量计划及材料进场计划，作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。

根据材料需求计划和进场计划，做好材料的申请、订货和采购工作，使计划得到落实。

根据材料需求计划做好构配件的加工、翻样工作，并按施工平面布置图的要求做好堆放和保管工作。

(三)试验准备各种原材料如砂、水泥、钢绞线等，试验人员及时做好自检委托试验工作，并配合监理工程师作好抽检送检工作；提前完成各种配合比，报监理工程师审批后方可用于程施工。

对施工过程中需用的各项试验设备提前配置到位，并各试验设备进行检测标定，评定合格后方可进场使用。

四、施工参数1~4#、12~13#桩直径2m，设计锚索2排；5~11#桩直径2.5m，其中5~10#桩设计锚索4排，11#桩设计锚索3排。

本次选取1~3#桩第1排作为试验段，1~3#桩锚索设计参数见表4。

表4 1~3#桩锚索试验段参数表五、 工艺流程锚索施工工艺流程如图-1所示。

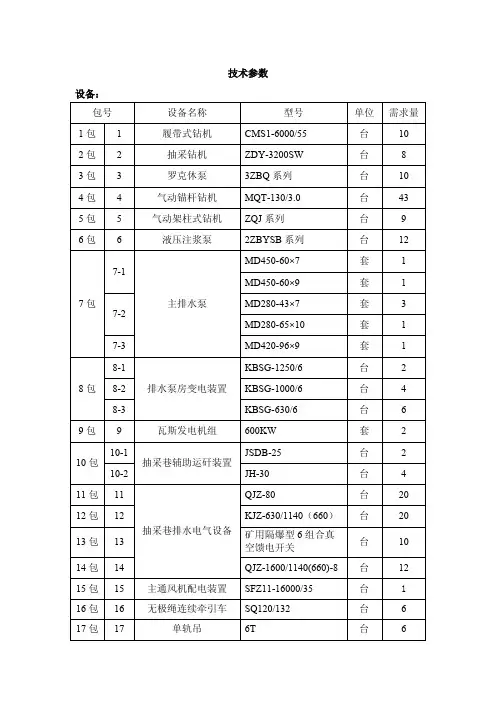

技术参数设备：材料：备注：以上规格型号仅供参考，具体内容以技术规格书中技术参数为准。

设备：一、规格型号、数量到货日期：2017年8月底二、执行标准1、GB3836.1-2010 爆炸性气体环境用电设备第1部分：通用要求。

2、GB3836.2-2010 爆炸性气体环境用电设备第2部分：隔爆型“d”。

三、主要技术参数1、钻进深度：≥200m2、回转扭矩：6000N²m3、回转速度：5-280r/min4、最大进给/起拔能力：>180/180kN5、钻孔仰角：+90°6、钻孔俯角：-90°7、钻机功率:≥75kW8、钻机尺寸：最小不可拆卸尺寸（长³宽³高）小于3.3m³1.1m³2.3m9、钻机重量：<7000Kg四、其他技术要求1、每台钻机随带ø73mm³800mm高压密封钻杆500m，ø50mm³800mm三棱钻杆200m。

2、每台钻机随带配套高压水辨5个，ø94mm冲压钻头20个，ø94mm金刚石钻头20个。

3、整机采用一体式，可移动、升降。

4、工作机构能左右水平位移200mm，水平面360°旋转。

5、因巷道空间有限，旋转机构（打钻机构）安装于钻机前方，能垂直面360°旋转，钻机能在不移位的情况下全方位钻孔。

6、钻杆能应用三棱钻杆、光杆、肋骨钻杆、麻花杆，钻杆直径≤89。

7、要求框架式支撑，一次安装可上下左右钻若干钻孔节省辅助时间，提高效率。

8、钻机适合快速移动，具有整体自动升降功能，适用于各种断面的巷道施工。

9、液压回转器为通孔结构，钻杆长度不受钻机结构长度限制。

采用机械拧卸钻具、卡盘。

夹持器与油缸之间、夹持器与回转器之间可以联动。

10、对液压站的压力、流量等参数要求符合要求，液压站具备超压自动卸压保护、超温报警功能。

11、采用全液压动力头结构，无级调速，解体性好，搬迁方便。

煤矿综采工作面支护材料设备配件备用制度（一）材料计划及指标核算1、工区按照《作业计划》测算当月材料消耗指标，并根据《作业规程》要求编制材料采购、加工计划，报供应科及有关单位组织采购加工。

2、供应科根据所报材料计划组织材料，相关单位根据生产科所下材料加工通知单及时组织材料加工。

3、特殊情况下急需材料，由生产科下达紧急材料采购、加工通知单，由供应科及相关单位按通知单要求进行组织。

（二）材料审批、领用与发放1、工区根据各作业地点《作业规程》中规定的支护方式和施工进度，确定各作业地点的材料规格及数量。

2、根据各作业地点《作业规程》及回采、施工进度，核实用料所需材料的规格及数量。

3、材料计划经生产科审批后方可到供应科及相关单位领料。

（三）支护材料移交1、支护材料的移交，由生产科牵头，交接双方现场清点并在现场签字，于当日下午到生产科办理移交手续。

不按时办理移交手续罚材料员100元。

2、各单项工程完工后，工区现场必须将剩余材料及时整理，继续使用的要按规定码放整齐并挂牌管理，不再使用的必须全部升井或转到新使用地点。

3、移交时施工现场缺少的支护小件，从实际使用的材料数量中扣除。

（四）支护材料质量验收1、支护材料下井前必须有出厂合格证（或验收报告）、煤炭安全标志。

2、工区建立支护材料台帐。

（五）材料使用、回收、复用及奖罚管理1、单体液压柱⑴、单体液压支柱的使用及管理执行单体液压支柱的专项管理规定。

（2）、使用单体柱无丢失，无人为损坏。

丢失、人为损坏单体液压支柱及配件，除对责任人按200元进行处罚。

（3）、单体柱回收时，必须对回收柱逐根检查，将完好柱、报废柱及部分零部件损坏柱逐一登记，报生产科。

（4）、单体液压支柱必须实行编号管理，建立单体液压支柱的管理档案。

（5）、单体支柱在使用过程中，不得随意乱扔、任意损坏，否则对责任人罚100元/次。

（6）、井下严禁随意使用单体柱提架、做俄柱、随意拆卸，每发现一次考核相关责任人200元。

分包：MQT-130气动锚杆钻机及配件一、货物规格及数量二、资质要求1、投标厂家应为中华人民共和国境内注册的合法生产厂商。

2、投标单位应根据项目情况提供矿用产品安全标志证及第三方检验报告等主要相关证书。

三、税金要求17%增值税。

四、技术要求1、执行标准：MT/T688-1997。

2、工作压力0.4-0.63Mpa。

3、额定转矩≥95-≥150N.m。

4、额定转速175-220r/min。

5、空载转速≥480-≥670r/min。

6、最大输出功率≥2.0-≥3.5kW。

7、支腿推力一级≥6.3-≥9.9kN；二级≥5.3-≥8.2kN；三级≥4.0-≥6.4kN。

8、空载推进速度≥150mm/s。

9、最大负荷转矩≥170-≥270N.m。

10、起动转矩≥175-≥275N.m。

11、动力失速转矩≥180-≥270N.m。

12、1/2空载转速≥190-≥225r/min。

13、1/2空载转速下转矩≥90-≥160 N.m。

14、负载耗气量≥3.0-≥4.8m³/min。

15、整机最大高度2460±50-3660±50mm。

16、整机最小高度1125±50-1425±50mm。

17、重量46±2-53±2kg。

18、冲洗水压力0.6-8Mpa。

五、供货周期2015年3月1日起至2016年2月29日止。

六、质保期合同签订之日起6个月。

七、交货时间：按需方要求分批到货。

八、交货地点：需方指定地点。

分包：MQT-120气动锚杆钻机及配件一、货物规格及数量二、资质要求1、投标厂家应为中华人民共和国境内注册的合法生产厂商。

2、投标单位应根据项目情况提供矿用产品安全标志证及第三方检验报告等主要相关证书。

三、税金要求17%增值税。

四、技术要求1、执行标准：MT/T688-1997。

2、工作压力0.4-0.63Mpa。

3、额定转矩≥100-≥130N.m。

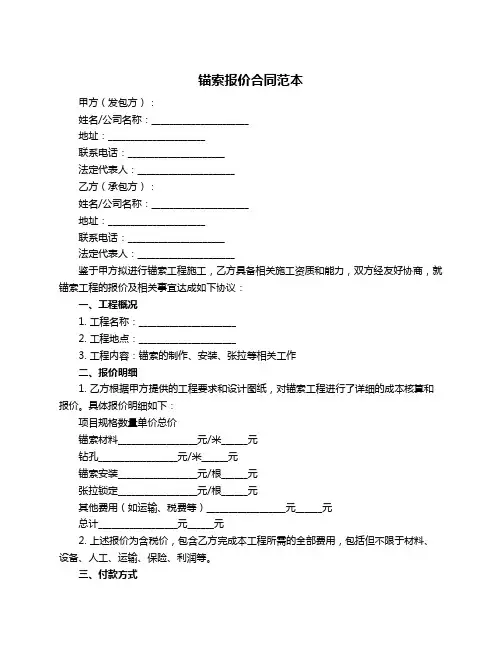

锚索报价合同范本甲方（发包方）：姓名/公司名称：______________________地址：______________________联系电话：______________________法定代表人：______________________乙方（承包方）：姓名/公司名称：______________________地址：______________________联系电话：______________________法定代表人：______________________鉴于甲方拟进行锚索工程施工，乙方具备相关施工资质和能力，双方经友好协商，就锚索工程的报价及相关事宜达成如下协议：一、工程概况1. 工程名称：______________________2. 工程地点：______________________3. 工程内容：锚索的制作、安装、张拉等相关工作二、报价明细1. 乙方根据甲方提供的工程要求和设计图纸，对锚索工程进行了详细的成本核算和报价。
