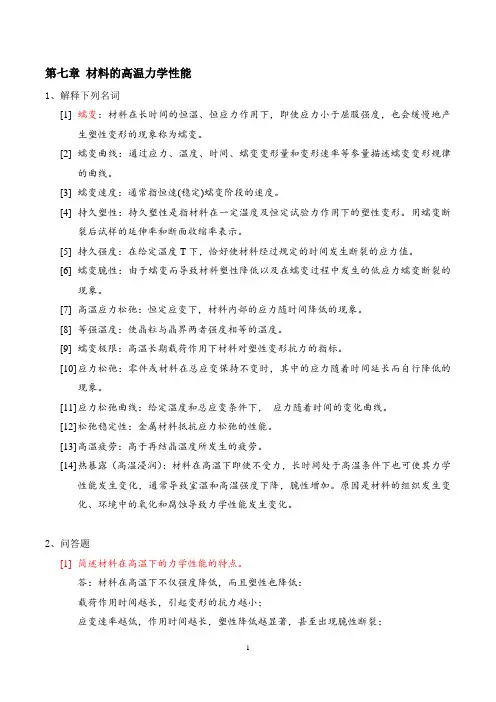

第七章材料的高温力学性能1、解释下列名词[1]蠕变:材料在长时间的恒温、恒应力作用下,即使应力小于屈服强度,也会缓慢地产生塑性变形的现象称为蠕变。
[2]蠕变曲线:通过应力、温度、时间、蠕变变形量和变形速率等参量描述蠕变变形规律的曲线。
[3]蠕变速度:通常指恒速(稳定)蠕变阶段的速度。
[4]持久塑性:持久塑性是指材料在一定温度及恒定试验力作用下的塑性变形。
用蠕变断裂后试样的延伸率和断面收缩率表示。
[5]持久强度:在给定温度T下,恰好使材料经过规定的时间发生断裂的应力值。
[6]蠕变脆性:由于蠕变而导致材料塑性降低以及在蠕变过程中发生的低应力蠕变断裂的现象。
[7]高温应力松弛:恒定应变下,材料内部的应力随时间降低的现象。
[8]等强温度:使晶粒与晶界两者强度相等的温度。
[9]蠕变极限:高温长期载荷作用下材料对塑性变形抗力的指标。
[10]应力松弛:零件或材料在总应变保持不变时,其中的应力随着时间延长而自行降低的现象。
[11]应力松弛曲线:给定温度和总应变条件下,应力随着时间的变化曲线。
[12]松弛稳定性:金属材料抵抗应力松弛的性能。
[13]高温疲劳:高于再结晶温度所发生的疲劳。
[14]热暴露(高温浸润):材料在高温下即使不受力,长时间处于高温条件下也可使其力学性能发生变化,通常导致室温和高温强度下降,脆性增加。
原因是材料的组织发生变化、环境中的氧化和腐蚀导致力学性能发生变化。
2、问答题[1]简述材料在高温下的力学性能的特点。
答:材料在高温下不仅强度降低,而且塑性也降低:载荷作用时间越长,引起变形的抗力越小;应变速率越低,作用时间越长,塑性降低越显著,甚至出现脆性断裂;变形速度的增加而等强温度升高。
[2]与常温下力学性能相比,金属材料在高温下的力学行为有哪些特点? 造成这种差别的原因何在?答:1 首先,材料在高温和恒定应力的持续作用下将发生蠕变现象;2材料在高温下不仅强度降低,而且塑性先增加后降低。
3 应变速率越低,载荷作用时间越长,塑性降低得越显著。
金属材料的力学性能-疲劳强度疲劳强度:机械零件,如轴、齿轮、轴承、叶片、弹簧等,在工作过程中各点的应力随时间作周期性的变化,这种随时间作周期性变化的应力称为交变应力(也称循环应力)。
在交变应力的作用下,虽然零件所承受的应力低于材料的屈服点,但经过较长时间的工作后产生裂纹或突然发生完全断裂的现象称为金属的疲劳。
疲劳强度是指金属材料在无限多次交变载荷作用下而不破坏的最大应力称为疲劳强度或疲劳极限。
实际上,金属材料并不可能作无限多次交变载荷试验。
一般试验时规定,钢在经受107次、非铁(有色)金属材料经受108次交变载荷作用时不产生断裂时的最大应力称为疲劳强度。
疲劳破坏是机械零件失效的主要原因之一。
据统计,在机械零件失效中大约有80%以上属于疲劳破坏,而且疲劳破坏前没有明显的变形,所以疲劳破坏经常造成重大事故,所以对于轴、齿轮、轴承、叶片、弹簧等承受交变载荷的零件要选择疲劳强度较好的材料来制造。
第一章 单向静拉伸力学性能一、 解释下列名词。
1弹性比功:金属材料吸收弹性变形功的能力,一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2.滞弹性:金属材料在弹性范围内快速加载或卸载后,随时间延长产生附加弹性应变的现象称为滞弹性,也就是应变落后于应力的现象。
3.循环韧性:金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4.包申格效应:金属材料经过预先加载产生少量塑性变形,卸载后再同向加载,规定残余伸长应力增加;反向加载,规定残余伸长应力降低的现象。
5.解理刻面:这种大致以晶粒大小为单位的解理面称为解理刻面。
6.塑性:金属材料断裂前发生不可逆永久(塑性)变形的能力。
韧性:指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶:当解理裂纹与螺型位错相遇时,便形成一个高度为b 的台阶。
8.河流花样:解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面:是金属材料在一定条件下,当外加正应力达到一定数值后,以极快速率沿一定晶体学平面产生的穿晶断裂,因与大理石断裂类似,故称此种晶体学平面为解理面。
10.穿晶断裂:穿晶断裂的裂纹穿过晶内,可以是韧性断裂,也可以是脆性断裂。
沿晶断裂:裂纹沿晶界扩展,多数是脆性断裂。
11.韧脆转变:具有一定韧性的金属材料当低于某一温度点时,冲击吸收功明显下降,断裂方式由原来的韧性断裂变为脆性断裂,这种现象称为韧脆转变12.弹性极限:试样加载后再卸裁,以不出现残留的永久变形为标准,材料能够完全弹性恢复的最高应力。
13.比例极限:应力—应变曲线上符合线性关系的最高应力。
14.解理断裂:沿一定的晶体学平面产生的快速穿晶断裂。
晶体学平面--解理面,一般是低指数、表面能低的晶面。
15.解理面:在解理断裂中具有低指数,表面能低的晶体学平面。
16.静力韧度:材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。

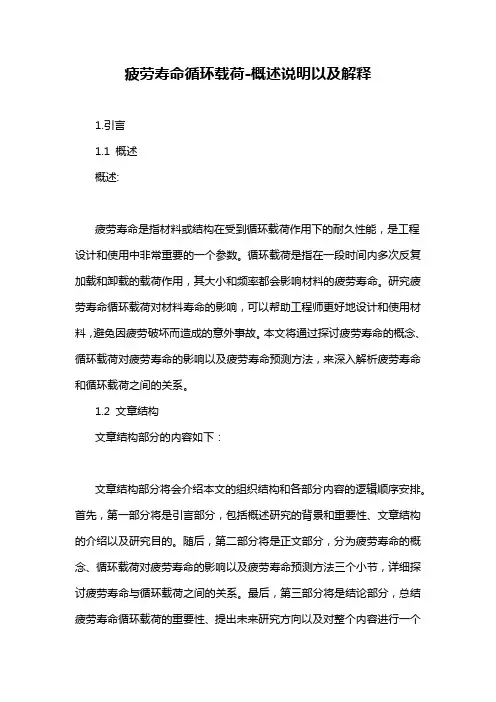

疲劳寿命循环载荷-概述说明以及解释1.引言1.1 概述概述:疲劳寿命是指材料或结构在受到循环载荷作用下的耐久性能,是工程设计和使用中非常重要的一个参数。
循环载荷是指在一段时间内多次反复加载和卸载的载荷作用,其大小和频率都会影响材料的疲劳寿命。
研究疲劳寿命循环载荷对材料寿命的影响,可以帮助工程师更好地设计和使用材料,避免因疲劳破坏而造成的意外事故。
本文将通过探讨疲劳寿命的概念、循环载荷对疲劳寿命的影响以及疲劳寿命预测方法,来深入解析疲劳寿命和循环载荷之间的关系。
1.2 文章结构文章结构部分的内容如下:文章结构部分将会介绍本文的组织结构和各部分内容的逻辑顺序安排。
首先,第一部分将是引言部分,包括概述研究的背景和重要性、文章结构的介绍以及研究目的。
随后,第二部分将是正文部分,分为疲劳寿命的概念、循环载荷对疲劳寿命的影响以及疲劳寿命预测方法三个小节,详细探讨疲劳寿命与循环载荷之间的关系。
最后,第三部分将是结论部分,总结疲劳寿命循环载荷的重要性、提出未来研究方向以及对整个内容进行一个完整的结论。
通过以上的组织结构,读者能够清晰地了解本文的内容安排和逻辑脉络,有助于更好地理解疲劳寿命与循环载荷之间的关系。
1.3 目的:疲劳寿命循环载荷作为一个重要的工程问题,本文旨在探讨循环载荷对材料疲劳寿命的影响,并介绍疲劳寿命预测方法。
通过深入研究疲劳寿命循环载荷,可以帮助工程师和设计师更好地预测材料在实际工作条件下的寿命,从而提高产品的可靠性和耐久性。
同时,本文还将总结疲劳寿命循环载荷的重要性,指出未来的研究方向,为相关领域的进一步研究提供参考依据。
2.正文2.1 疲劳寿命的概念:疲劳寿命指的是材料在受到循环载荷作用下,经过一定次数的循环载荷后所达到的破坏点。
在材料工程领域中,疲劳寿命是一个非常重要的概念,因为大部分的工程材料都会在使用过程中受到各种循环载荷的作用,而循环载荷是导致材料疲劳破坏的主要原因之一。
疲劳寿命是由材料的力学性能、微观结构以及外部环境等多种因素共同决定的。
《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力,若直径拉细至2.4mm ,且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变,并比较讨论这些计算结果。
解:由计算结果可知:真应力大于名义应力,真应变小于名义应变。
1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa),试计算其上限和下限弹性模量。
若该陶瓷含有5 %的气孔,再估算其上限和下限弹性模量。
解:令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。
则有当该陶瓷含有5%的气孔时,将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得,其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。
0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=AA l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1 / 101-6试分别画出应力松弛和应变蠕变与时间的关系示意图,并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。
解:Maxwell 模型可以较好地模拟应力松弛过程:V oigt 模型可以较好地模拟应变蠕变过程:以上两种模型所描述的是最简单的情况,事实上由于材料力学性能的复杂性,我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

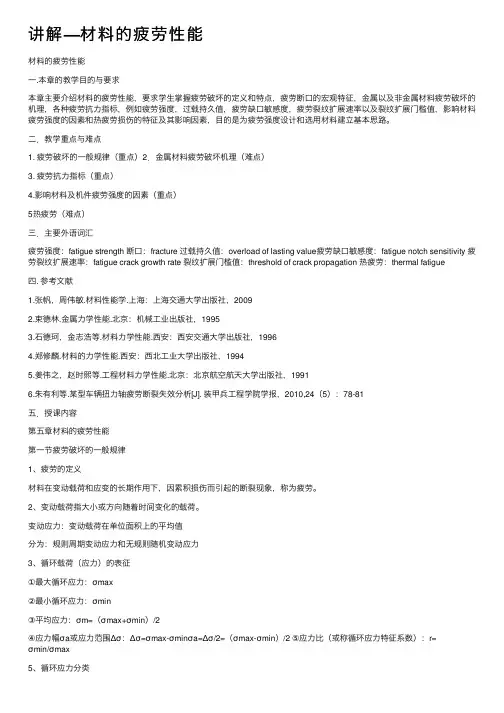

讲解—材料的疲劳性能材料的疲劳性能⼀.本章的教学⽬的与要求本章主要介绍材料的疲劳性能,要求学⽣掌握疲劳破坏的定义和特点,疲劳断⼝的宏观特征,⾦属以及⾮⾦属材料疲劳破坏的机理,各种疲劳抗⼒指标,例如疲劳强度,过载持久值,疲劳缺⼝敏感度,疲劳裂纹扩展速率以及裂纹扩展门槛值,影响材料疲劳强度的因素和热疲劳损伤的特征及其影响因素,⽬的是为疲劳强度设计和选⽤材料建⽴基本思路。
⼆.教学重点与难点1. 疲劳破坏的⼀般规律(重点)2.⾦属材料疲劳破坏机理(难点)3. 疲劳抗⼒指标(重点)4.影响材料及机件疲劳强度的因素(重点)5热疲劳(难点)三.主要外语词汇疲劳强度:fatigue strength 断⼝:fracture 过载持久值:overload of lasting value疲劳缺⼝敏感度:fatigue notch sensitivity 疲劳裂纹扩展速率:fatigue crack growth rate 裂纹扩展门槛值:threshold of crack propagation 热疲劳:thermal fatigue四. 参考⽂献1.张帆,周伟敏.材料性能学.上海:上海交通⼤学出版社,20092.束德林.⾦属⼒学性能.北京:机械⼯业出版社,19953.⽯德珂,⾦志浩等.材料⼒学性能.西安:西安交通⼤学出版社,19964.郑修麟.材料的⼒学性能.西安:西北⼯业⼤学出版社,19945.姜伟之,赵时熙等.⼯程材料⼒学性能.北京:北京航空航天⼤学出版社,19916.朱有利等.某型车辆扭⼒轴疲劳断裂失效分析[J]. 装甲兵⼯程学院学报,2010,24(5):78-81五.授课内容第五章材料的疲劳性能第⼀节疲劳破坏的⼀般规律1、疲劳的定义材料在变动载荷和应变的长期作⽤下,因累积损伤⽽引起的断裂现象,称为疲劳。
2、变动载荷指⼤⼩或⽅向随着时间变化的载荷。
变动应⼒:变动载荷在单位⾯积上的平均值分为:规则周期变动应⼒和⽆规则随机变动应⼒3、循环载荷(应⼒)的表征①最⼤循环应⼒:σmax②最⼩循环应⼒:σmin③平均应⼒:σm=(σmax+σmin)/2④应⼒幅σa或应⼒范围Δσ:Δσ=σmax-σminσa=Δσ/2=(σmax-σmin)/2 ⑤应⼒⽐(或称循环应⼒特征系数):r=σmin/σmax5、循环应⼒分类按平均应⼒、应⼒幅、应⼒⽐的不同,循环应⼒分为①对称循环σm=(σmax+ σmin)/2=0 r=-1属于此类的有:⼤多数旋转轴类零件。
⼯程材料⼒学性能各章节复习知识点⼯程材料⼒学性能各个章节主要复习知识点第⼀章弹性⽐功:⼜称弹性⽐能,应变⽐能,表⽰⾦属材料吸收弹性变形功的能⼒。
滞弹性:对材料在弹性范围内快速加载或卸载后随时间延长附加弹性应变的现象。
包申格效应:⾦属材料经预先加载产⽣少量塑性变形(残余应变为1%~4%),卸载后再同向加载,规定残余伸长应⼒(弹性极限或屈服极限)增加,反向加载,规定残余伸长应⼒降低的现象。
塑性:指⾦属材料断裂前发⽣塑性变形的能⼒。
脆性:材料在外⼒作⽤下(如拉伸,冲击等)仅产⽣很⼩的变形及断裂破坏的性质。
韧性:是⾦属材料断裂前洗⼿塑性变形功和断裂功的能⼒,也指材料抵抗裂纹扩展的能⼒。
应⼒、应变;真应⼒,真应变概念。
穿晶断裂和沿晶断裂:多晶体材料断裂时,裂纹扩展的路径可能不同,穿晶断裂穿过晶内;沿晶断裂沿晶界扩展。
拉伸断⼝形貌特征?①韧性断裂:断裂⾯⼀般平⾏于最⼤切应⼒并与主应⼒成45度⾓。
⽤⾁眼或放⼤镜观察时,断⼝呈纤维状,灰暗⾊。
纤维状是塑性变形过程中微裂纹不断扩展和相互连接造成的,⽽灰暗⾊则是纤维断⼝便⾯对光反射能⼒很弱所致。
其断⼝宏观呈杯锥形,由纤维区、放射区、和剪切唇区三个区域组成。
②脆性断裂:断裂⾯⼀般与正应⼒垂直,断⼝平齐⽽光亮,常呈放射状或结晶状。
板状矩形拉伸试样断⼝呈⼈字形花样。
⼈字形花样的放射⽅向也与裂纹扩展⽅向平⾏,但其尖端指向裂纹源。
韧、脆性断裂区别?韧性断裂产⽣前会有明显的塑性变形,过程⽐较缓慢;脆性断裂则不会有明显的塑性变形产⽣,突然发⽣,难以发现征兆拉伸断⼝三要素?纤维区,放射区和剪切唇。
缺⼝试样静拉伸试验种类?轴向拉伸、偏斜拉伸材料失效有哪⼏种形式?磨损、腐蚀和断裂是材料的三种主要失效⽅式。
材料的形变强化规律是什么?层错能越低,n越⼤,形变强化增强效果越⼤退⽕态⾦属增强效果⽐冷加⼯态是好,且随⾦属强度等级降低⽽增加。
在某些合⾦中,增强效果随合⾦元素含量的增加⽽下降。
材料的晶粒变粗,增强效果提⾼。

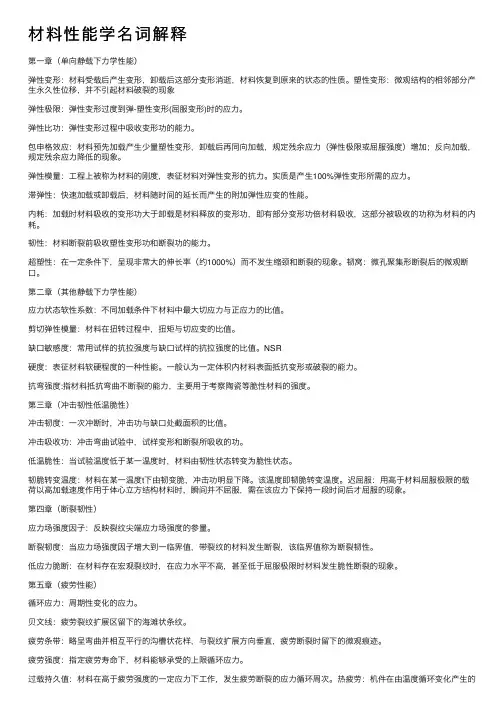

材料性能学名词解释第⼀章(单向静载下⼒学性能)弹性变形:材料受载后产⽣变形,卸载后这部分变形消逝,材料恢复到原来的状态的性质。
塑性变形:微观结构的相邻部分产⽣永久性位移,并不引起材料破裂的现象弹性极限:弹性变形过度到弹-塑性变形(屈服变形)时的应⼒。
弹性⽐功:弹性变形过程中吸收变形功的能⼒。
包申格效应:材料预先加载产⽣少量塑性变形,卸载后再同向加载,规定残余应⼒(弹性极限或屈服强度)增加;反向加载,规定残余应⼒降低的现象。
弹性模量:⼯程上被称为材料的刚度,表征材料对弹性变形的抗⼒。
实质是产⽣100%弹性变形所需的应⼒。
滞弹性:快速加载或卸载后,材料随时间的延长⽽产⽣的附加弹性应变的性能。
内耗:加载时材料吸收的变形功⼤于卸载是材料释放的变形功,即有部分变形功倍材料吸收,这部分被吸收的功称为材料的内耗。
韧性:材料断裂前吸收塑性变形功和断裂功的能⼒。
超塑性:在⼀定条件下,呈现⾮常⼤的伸长率(约1000%)⽽不发⽣缩颈和断裂的现象。
韧窝:微孔聚集形断裂后的微观断⼝。
第⼆章(其他静载下⼒学性能)应⼒状态软性系数:不同加载条件下材料中最⼤切应⼒与正应⼒的⽐值。
剪切弹性模量:材料在扭转过程中,扭矩与切应变的⽐值。
缺⼝敏感度:常⽤试样的抗拉强度与缺⼝试样的抗拉强度的⽐值。
NSR硬度:表征材料软硬程度的⼀种性能。
⼀般认为⼀定体积内材料表⾯抵抗变形或破裂的能⼒。
抗弯强度:指材料抵抗弯曲不断裂的能⼒,主要⽤于考察陶瓷等脆性材料的强度。
第三章(冲击韧性低温脆性)冲击韧度:⼀次冲断时,冲击功与缺⼝处截⾯积的⽐值。
冲击吸收功:冲击弯曲试验中,试样变形和断裂所吸收的功。
低温脆性:当试验温度低于某⼀温度时,材料由韧性状态转变为脆性状态。
韧脆转变温度:材料在某⼀温度t下由韧变脆,冲击功明显下降。
该温度即韧脆转变温度。
迟屈服:⽤⾼于材料屈服极限的载荷以⾼加载速度作⽤于体⼼⽴⽅结构材料时,瞬间并不屈服,需在该应⼒下保持⼀段时间后才屈服的现象。
名词解释:1加工硬化:试样发生均匀塑性变形,欲继续变形则必须不断增加载荷,这种随着随性变形的增大形变抗力不断增大的现象叫加工硬化。
2弹性比功:表示金属材料吸收弹性变形功的能力。
3滞弹性:在弹性范围内快速加载或卸载后,随着时间延长产生附加弹性应变的现象。
4包申格效应:金属材料通过预先加载产生少量塑性变形(残余应变小于1%-4%),而后再同向加载,规定残余伸长应力增加;反向加载,规定残余伸长应力降低的现象。
5塑性:金属材料断裂前发生塑性变形的能力。
常见塑性变形方式:滑移和孪生6弹性极限:以规定某一少量的残留变形为标准,对应此残留变形的应力。
7比例极限:应力与应变保持正比关系的应力最高限。
8屈服强度:以规定发生一定的残留变形为标准,如通常以0.2%的残留变形的应力作为屈服强度。
9韧性断裂是材料断裂前发生产生明显的宏观塑性变形的断裂,这种断裂有一个缓慢的断裂过程,在裂纹扩展过程中不断的消耗能量。
韧性断裂的断裂面一般平行于最大切应力并于主应力成45度角。
10脆性断裂是突然发生的断裂,断裂前基本上不发生塑形变形,没有明显征兆,危害性很大。
断裂面一般与主应力垂直,端口平齐而光亮,常呈放射状或结晶状。
11剪切断裂是金属材料在切应力作用下,沿着滑移面分离而造成的断裂,又分滑断和微孔聚集性断裂。
12解理断裂:是金属材料在一定条件下,当外加正应力达到一定数值后,以极快速率沿一定晶体学平面产生的穿晶断裂,总是脆性断裂。
13缺口效应:由于缺口的存在,在静载荷作用下,缺口截面上的应力状态发生变化,产生所谓“缺口效应“①缺口引起应力集中,并改变了缺口应力状态,使得缺口试样或机件中所受的应力由原来的单向应力状态改变为两向或者三向应力状态。
②缺口使得材料的强度提高,塑性降低,增大材料产生脆断的倾向。
8缺口敏感度:有缺口强度的抗拉强度σbm与等截面尺寸光滑试样的抗拉强度σb的比值. NSR=σbn / σs NSR越大缺口敏感度越小9冲击韧性:Ak除以冲击式样缺口底部截面积所得之商10冲击吸收功:式样变形和断裂所消耗的功,称为冲击吸收功以Ak表示,单位J11低温脆性:一些具有体心立方晶格或某些秘排立方晶格的金属,当温度降低到、某一温度时,会由韧性状态变为脆性状态,冲击吸收功明显下降,断裂机理由微孔聚集变为穿晶解理,断口特征由纤维状变为结晶状,这种现象称为低温脆性12 脆性转变温度:当温度降低时,材料屈服强度急剧增加,而塑形和冲击吸收功急剧减小。
《工程材料力学性能》课后答案第一章材料单向静拉伸载荷下的力学性能滞弹性:在外加载荷作用下,应变落后于应力现象。
静力韧度:材料在静拉伸时单位体积材科从变形到断裂所消耗的功。
弹性极限:试样加载后再卸裁,以不出现残留的永久变形为标准,材料能够完全弹性恢复的最高应力。
比例极限:应力—应变曲线上符合线性关系的最高应力包申格效应:指原先经过少量塑性变形,卸载后同向加载,弹性极限ζP)或屈服强度(ζS)增加;反向加载时弹性极限(ζP)或屈服强度(ζS)降低的现象。
解理断裂:沿一定的晶体学平面产生的快速穿晶断裂。
晶体学平面--解理面,一般是低指数,表面能低的晶面。
解理面:在解理断裂中具有低指数,表面能低的晶体学平面。
韧脆转变:材料力学性能从韧性状态转变到脆性状态的现象(冲击吸收功明显下降,断裂机理由微孔聚集型转变微穿晶断裂,断口特征由纤维状转变为结晶状)。
静力韧度:材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。
是一个强度与塑性的综合指标,是表示静载下材料强度与塑性的最佳配合。
(1)应力状态软性系数—材料最大切应力与最大正应力的比值,记为α。
(2)缺口效应——缺口材料在静载荷作用下,缺口截面上的应力状态发生的变化。
(3)缺口敏感度——金属材料的缺口敏感性指标,用缺口试样的抗拉强度与等截面尺寸光滑试样的抗拉强度的比值表示。
(4)布氏硬度——用钢球或硬质合金球作为压头,采用单位面积所承受的试验力计算而得的硬度。
(5)洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头,以测量压痕深度所表示的硬度。
(6)维氏硬度——以两相对面夹角为136。
的金刚石四棱锥作压头,采用单位面积所承受的试验力计算而得的硬度。
(7)努氏硬度——采用两个对面角不等的四棱锥金刚石压头,由试验力除以压痕投影面积得到的硬度。
(8)肖氏硬度——采动载荷试验法,根据重锤回跳高度表证的金属硬度。
(9)里氏硬度——采动载荷试验法,根据重锤回跳速度表证的金属硬度。
第七章1、磨损:机件表面相接处并作相对运动时,表面逐渐有微小颗粒分离出来形成磨屑,使表面材料逐渐流失、造成表面损伤的现象。
2、粘着:摩擦副实际表面上总存在局部凸起,当摩擦副双方接触时,即使施加较小载荷,在真实接触面上的局部应力就足以引起塑性变形。
倘若接触面上洁净而未受到腐蚀,则局部塑性变形会使两个接触面的原子彼此十分接近而产生强烈粘着。
(实际上就是原子间的键合作用)3、磨屑:松散的尺寸与形状均不相同的碎屑????4、跑合:摩擦表面逐渐被磨平,实际接触面积增大,磨损速率迅速减小。
5、咬死:当接触压应力超过材料硬度H的1/3时,粘着磨损量急剧增加,增加到一定程度就出现咬死现象。
6、犁皱:指表面材料沿硬粒子运动方向被横推而形成沟槽。
7、耐磨性:材料在一定摩擦条件下抵抗磨损的能力8、冲蚀:流体或固体以松散的小颗粒按一定的速度和角度对材料表面进行冲击。
9、接触疲劳:机件两接触面作滚动或滚动加滑动摩擦时,在交变接触压应力长期作用下,材料表面因疲劳损伤,导致局部区域产生小片或小块状金属剥落而是材料流失的现象。
10、是比较三类磨粒磨损的异同,并讨论加工硬化对它们的影响?⑴凿削式磨粒磨损:从表面上凿削下大颗粒金属,摩擦面有较深沟槽。
韧性材料——连续屑,脆性材料——断屑。
⑵高应力碾碎性磨粒磨损:磨粒与摩擦面接触处的最大压应力超过磨粒的破坏强度,磨粒不断被碾碎,使材料被拉伤,韧性金属产生塑性变形或疲劳,脆性金属则形成碎裂式剥落。
⑶低应力擦伤性磨粒磨损:作用于磨粒上的应力不超过其破坏强度,摩擦表面仅产生轻微擦伤。
11、试述粘着磨损产生的条件、机理及其防止措施?条件:在滑动摩擦条件下,当摩擦副相对滑动速度较小时发生的。
机理:摩擦副实际表面上总存在局部凸起,当摩擦副双方接触时,即使施加较小载荷,在真实接触面上的局部应力就足以引起塑性变形。
倘若接触面上洁净而未受到腐蚀,则局部塑性变形会使两个接触面的原子彼此十分接近而产生强烈粘着。
解:&) 4.909x10 《材料物理馅能》第一章材料的力学性能1.1 一圆杆的直径为2.5 mm、长度为25cm并受到4500N的轴向拉力,若直径拉细至2.4mm ,且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变,并比较讨论这些计算结果。
F 4500 、—= ---------------- =995( MPa)A 4.524x1()2真应变勺=In上=In色=In 7 = 0.0816 1° A 2.42名义应力a = — = —- =917 (MP。
) —o名义应变 ^ = - = —-1=0.0851/。
A山计算结果町知:真应力大于名义应力,真应变小于名义应变。
1- 5 —陶瓷含体积百分比为95%的A12O3(E = 380 GPa)和5%的玻璃相(E = 84 GPa),试计算其上限和下限弹性模量。
若该陶瓷含有5 %的气孔,再估算其上限和下限弹性模量。
解:令Ei=380GPa,E2=84GPa,Vi=0.95,V2=0.05。
则有上限弹性模量=E}V{ +E2V2 = 380 X 0.95 +84 X 0.05 =365.2(GF Q)下限弹性模量曲=(4 +生尸=(性 + 些广=323.1(。
「。
)E] E2 380 84当该陶瓷含有5%的气孔时,将P=0. 05代入经验计算公式E=E o(l-1.9P+O. 9P2)可得,其上、下限弹性模量分别变为331.3 GPa和293. 1 GPa。
1-11 一圆柱形MO]晶体受轴向拉力F,若其临界抗剪强度弓为135 MPa,求沿图中所示之方向的滑移系统产生滑移时需要的最小拉力值,并求滑移面的法向应力。
解:由题意得图示方向滑移系统的剪切强度可表示为:Feos 53。
T = -------- ;— x cos 600.00152〃r f xO.00152^- 2nFmin = ---------------- = 3.17 x 103 (N)m,n cos 53° X cos 60°此拉力下的法向应力为:(7 =317xI0_xcos60° = L12xl08(P€/) = 112(A/P6Z) 0.00152^/cos 60°0.0 应变蠕变曲线 =25.62 〜28.64GF“ 1-6试分别画出应力松弛利应变蠕变与时间的关系示意图,并算出t 二0, t=g 和L 二T 时的纵 坐标表达式。
材料的力学性能——循环疲劳工程结构在服役过程中,由于承受变动载荷而导致裂纹萌生和扩展,以至断裂失效的全过程称为疲劳。
统计分析显示,在机械失效总数中,疲劳失效占80%以上。
研究材料在变动载荷作用下的力学响应、裂纹萌生和扩展特性。
评定工程材料的疲劳抗力、工程结构部件的抗疲劳设计、评估构件的疲劳寿命以及寻求改善工程材料的疲劳抗力的途径等。
变动载荷及其描述参量变动载荷:指载荷大小或大小和方向随时间按一定规律呈周期性变化或无规则随机变化的载荷,前者称为周期变动载荷或循环载荷,后者称为随机变动载荷。
实际机器部件承受的载荷一般多属随机变动载荷。
为简化分析和评定工程材料的疲劳特性,主要还是针对循环载荷,对材料(以金属材料为主)在循环载荷作用下的行为特征、损伤规律进行评定。
循环载荷的应力-时间关系如图。
其特征和描述参量有:波形、最大最小应力、平均应力、应力比和加载频率。
波形:通常以正弦曲线为主,其他有三角波、梯形波等。
最大应力σmax和最小应力σmin。
平均应力σm和应力半幅σs:σm=(σmax+ σmin)/2σs= (σmax- σmin)/2应力比R:循环的不对称程度。
R=σmin/σmaxR=-1为对称循环,其他为非对称循环。
加载频率f:以Hz表示。
疲劳破坏特征1.它是一种“潜藏”的失效方式,在静载下无论显示脆性与否,在疲劳断裂时都不会产生明显的塑性变形,断裂常常是突发性的,没有预兆。
2.由于构件上不可避免地存在某些缺陷(特别是表面缺陷,如缺口、沟槽等),因而可能在名义应力不高的情况下,由局部应力集中而形成裂纹。
3.随着加载循环次数的增加,裂纹不断扩展,直至剩余截面不能再承担负荷而突然断裂。
实际构件的疲劳破坏过程总可以明显地分出裂纹萌生、裂纹扩展和最终断裂三个阶段。
疲劳破坏断口形式疲劳断口的形式取决于负荷的类型(弯曲、扭转或拉压)以及应力水平和应力集中的程度。
以轴类零件承受旋转为例,其断口有四种典型类型,它与所施加的应力水平和源区的数目有关。
实验装置高周疲劳特性实验,旋转弯曲实验的数据最多。
这类试验装置结构及操作简单、方便,且平均应力为0,循环完全对称。
这和大多数轴类零件的服投条件接近。
疲劳寿命从加载开始到试件断裂所经历的应力循环数,定义为该试件的疲劳寿命N f。
每个试件的实验结果对应于(S, N f)平面上的一个点。
在不向的应力幅下试验一组试件,可以得到一组点,把这些点连接起来就得到一条曲线,称为疲劳寿命曲线。
也称为S-N曲线。
高周疲劳(HCF)高周疲劳是指小型试样在变动载荷(应力)试验时,疲劳断裂寿命≥105周次的疲劳过程。
也称为长寿命疲劳。
高周疲劳试验都是在控制应力条件下进行,并以材料的应力S(最大应力σmax或应力振幅σs)对循环寿命N的关系(即S-N曲线)和疲劳极限σR来表征材料的疲劳特性和指标。
疲劳中所施加的交变应力水平处于弹性变形范围内,理论上讲,试验中既可以控制应力,也可以控制应变,但在试验方法上,容易控制应力而非控制应变。
低周疲劳(LCF)很高应力下,很少的循环次数后,试件即发生断裂、并有较明显的塑性变形。
一般认为,低周疲劳发生在循环应力超出弹性极限,疲劳寿命在1/4~104或105之间。
低周疲劳也称为短寿命疲劳。
S-N曲线和疲劳极限典型的S-N曲线有二类,其中一类曲线从某循环周次开始出现明显的水平部分,中、低强度钢通常具有这种特性。
它表明当所加交变应力降低到水平值时,试样可承受无限次应力循环而不断裂,因而将水平部分对应的应力称为疲劳极限 R。
对高强度钢、不锈钢和大多数非铁金属,如铁合金、铝合金以及钢铁材料在腐蚀介质中,没有水平部分,其特点是随应力降低循环周次不断增大,不存在无限寿命。
这种情况下,常根据实际需要给出一定循环周次所对应的应力作为金属材料的“条件疲劳极限”,记作 R(N)。
通常采用升降法测定条件疲劳极限。
方法描述:从略高于预计疲劳极限的应力水平开始试验,然后逐渐降低应力水平。
整个试验在3~5个应力水平下进行。
测试原则:凡前一个试样不到规定循环周次就断裂(“×”),则后一个试样就在低一级应力水平下进行试验;相反,若前一个试样在规定循环周次下仍然未断(“O”),则随后一个试样就在高一级应力水平下进行。
照此方法,直至得到13个以上有效数据为止。
试验结果的处理:将出现第一对相反结果以前的数据均舍去,如图中点3和点4是第一对出现相反结果的点,因此点1和点2的数据应舍去,余下数据点均为有效试验数据。
这时条件疲劳极限σR (N)的计算式为m 为有效试验的总次数(断与未断均计算在内);n 为试验的应力水平级数;σi 为第i 级应力水平;V i 为第i 级应力水平下的试验次数。
()()∑===n i i i R R V m N 17110σσσ40CrNiMo钢调质处理试样用升降法测试的试验结果。
(旋转弯曲,R=-1,规定循环周次为107),其疲劳极限为:R(N)=(2×546.7+5×519.4+5×492.1+464.8)/13=580.9MPa用升降法测定条件疲劳极限时要注意两个问题。
1.应力水平的确定(包括第一级应力水平的确定及应力增量∆σ的选择)。
第一级应力水平应略高于预计的条件疲劳极限(钢材的σR(N)一般在0.5σb)。
应力增量∆σ一般为预计条件疲劳极限的3%~5%(对于钢材可取0.015 σb~0.025 σb)。
2.评定升降图是否有效可根据以下两条:1.有效数据数量必须大于13个;2.“×”和“O”的比例大体上各占一半。
有限寿命S-N曲线的测定过载持久值通常用4-5级应力水平的常规成组疲劳试验方法来测定。
所谓成组试验法是在每级应力水平下测3-5个试样的数据,然后进行数据处理,计算出中值(即存活率为50%)疲劳寿命,最后再将测定的结果在 -N坐标上拟合成S-N曲线。
S-N曲线的绘制把试验所得到的数据点,标在σ-N或者σ-lgN坐标中,就可以得到S-N曲线。
S-N曲线的拟合,有两种基本方法。
一、逐点描绘法用曲线板把各数据点连接起来,使曲线两侧的数据点与曲线的偏离大致相等。
在用逐点描绘法绘制S-N曲线时,按升降法测得的条件疲劳极限,也可以和成组试验数据点合并在一起,绘制成从有限寿命到长寿命的完整的S-N曲线。
二、直线拟合法由于疲劳设计上的需要,对某些金属材料常用直线拟合成组试验数据点。
S-N曲线由有限寿命S-N直线和长寿命的水平线两部分组成,在两直线相交处用圆角过渡。
疲劳试验结果的分散性疲劳试验属于分散性较大的试验。
疲劳试验时的载荷波动、试样装夹精度、试样表面状态以及材料本身的不均匀性或缺陷都会对试验结果构成影响,造成试验数据的分散性。
研究表明,在测定疲劳极限时,名义应力在试验允许的范围内波动30%所引起的疲劳寿命误差约为60%,严重者可达120%。
非金属夹杂物含量及其形态也对疲劳试验结果有重要影响。
p-S-N曲线如果按常规成组法测定的存活率为50%的S-N曲线作为设计依据,这就意味者有50%的产品在达到预期寿命之前会出现早期破坏。
图上标明了3个不同应力水平下的疲劳试验数据和相应的失效概率分布。
曲线AB为失效概率p=50%的S-N曲线;CD为p=0.01%的S-N曲线;EF为p=0.1%的S-N曲线。
p-S-N曲线在工程实践中,对一些重要场合,需要严格控制失效概率,因此作为设计依据的S-N曲线上应同时标明失效概率p,做出p-S-N曲线。
曲线。
如失效概率p =0.1%的S-N曲线给出的寿命N,表示1000个产品,只可能有一个出现早期失效。
图上标明了3个不同应力水平下的疲劳试验数据和相应的失效概率分布。
曲线AB为失效概率p=50%的S-N曲线;CD为p=0.01%的S-N曲线;EF为p=0.1%的S-N曲线。
循环应力特性对S-N曲线的影响一、平均应力的影响平均应力是影响S-N曲线的重要因素,分为σmax相同和应力幅σa相同两种情况。
σmax相同,随平均应力增高循环不对称程度加大,每一循环中的交变应力幅占循环应力的分数变小,造成的损伤也变小,使S-N曲线向上移动,疲劳抗力增加。
极限情况下,相当于偏拉伸。
R=σmin/σmaxσm=(σmax+ σmin)/2σs= (σmax- σmin)/2应力幅σa相同,随着平均应力升高,不对称程度变大,作用在等体积材料中的应力水平变高,疲劳损伤加剧,S-N曲线向下移动。
R=σmin/σmaxσm=(σmax+ σmin)/2σs= (σmax- σmin)/2两种情况下,平均应力σm和应力比R的变化趋势是相同的,但因具体循环条件的差异,造成对S-N曲线的影响相反。
二、应力状态的影响不同应力状态下的疲劳应力—寿命曲线不同,相应的疲劳极限也不会相等。
通常切应力幅的疲劳曲线低于拉压应力幅的疲劳曲线。
不同应力状态下疲劳极限之间的经验关系:σ-1p= 0.85 σ-1(钢)σ-1p= 0.68 σ-1(钢铁)τ-1= 0.55 σ-1(钢及轻台金)τ-1= 0.80 σ-1(铸铁)式中:σ-1p为拉压对称循环的疲劳极限;σ-1为旋转弯曲的疲劳极限;τ-1为扭转对称循环的疲劳极限。
表面几何因素对高周疲劳特性的影响实际零件存在各种几何形状上的变化,其作用可用缺口近似,有必要用缺口试样研究疲劳特性的缺口敏感性。
缺口越尖锐,疲劳极限下降越多。
为了在不同材料和不同工艺状态下度量和比较缺口对材料疲劳强度的影响,通常引入疲劳应力集中系数(又叫做有效应力集中系数)K f :K f =σ-1/σ-1nσ-1n 为是缺口试样的疲劳极限。
40Cr 钢的缺口疲劳极限σ-1缺口敏感因子q 的定义:q 值一般在0~1之间变化, q=0的极限情况下,表示材料对缺口不敏感,q=1表示材料对缺口很敏感。
11--=t f k k q表面几何因素对高周疲劳特性的影响实际零件存在各种几何形状上的变化,其作用可用缺口近似,有必要用缺口试样研究疲劳特性的缺口敏感性。
缺口越尖锐,疲劳极限下降越多。
为了在不同材料和不同工艺状态下度量和比较缺口对材料疲劳强度的影响,通常引入疲劳应力集中系数(又叫做有效应力集中系数)K f :K f =σ-1/σ-1nσ-1n 为是缺口试样的疲劳极限。
40Cr 钢的缺口疲劳极限σ-1缺口敏感因子q 的定义:q 值一般在0~1之间变化, q=0的极限情况下,表示材料对缺口不敏感,q=1表示材料对缺口很敏感。
11--=t f k k q应力变动和累积损伤结构件的真实使用条件:承受在一定范围内变动的负荷(应力)。
根据恒幅试验的数据来预测承受变化负荷构件的疲劳寿命具有实际意义。
累积损伤:提出过许多累积损伤理论,主要思想都认为随着循环周次的增加,材质劣化,材料内部发生损伤,当损伤积累到某一数值时,材料固有的寿命或塑性耗尽,便导致材料的破坏。
