受拉钢筋最小锚固长度（la、laE）【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震受拉钢筋最小锚固长度la注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
5.任何情况下锚固长度应≥250mm。
6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度l的0.7倍。
机械锚固措施不得用于受压钢筋的锚固。

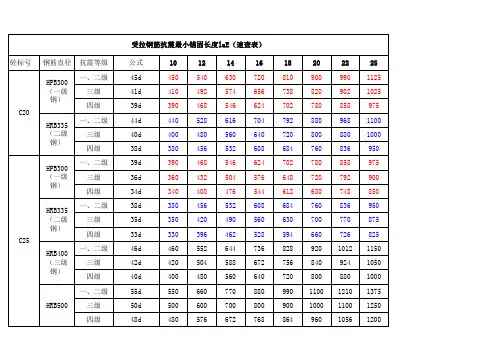

a受拉钢筋最小抗震锚固长度laE注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
5.四级抗震的锚固长度laE 按非抗震的锚固长度la采用，即laE=la。
纵向受拉钢筋最小搭接长度(ll 、llE)【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震纵向受拉钢筋最小搭接长度ll注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

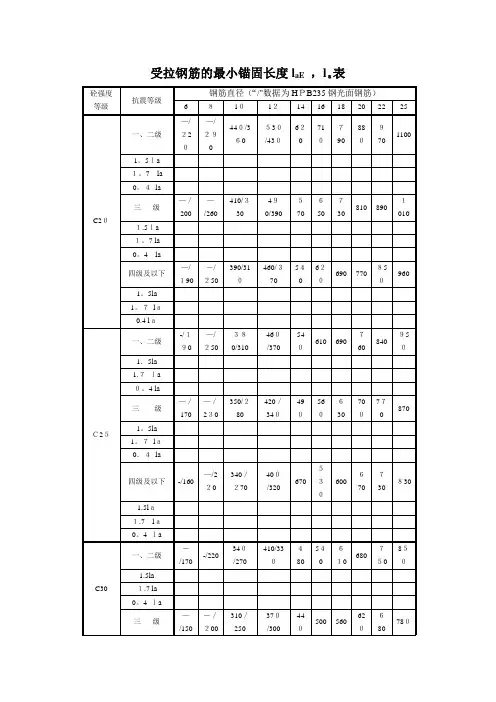

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (一)注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

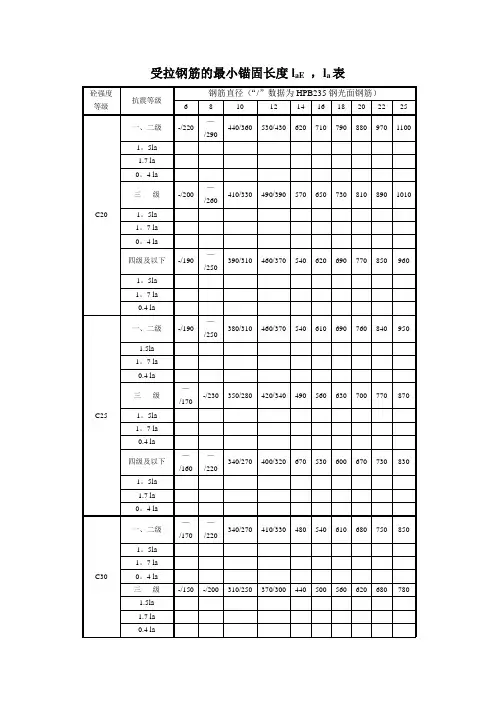

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (二)注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。

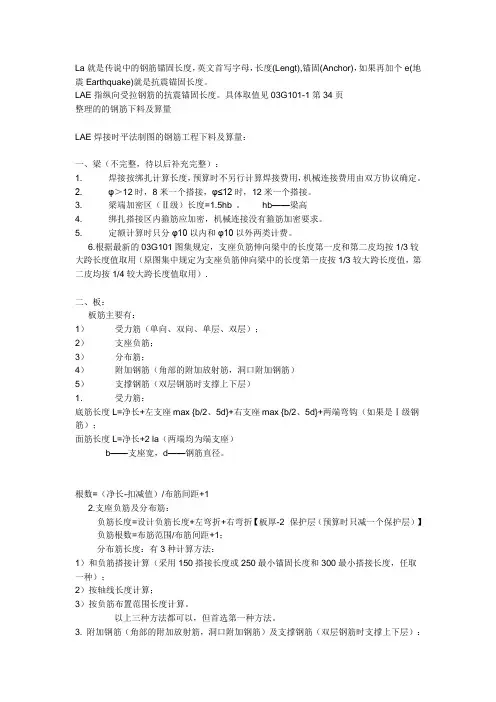

La就是传说中的钢筋锚固长度，英文首写字母，长度(Lengt),锚固(Anchor)，如果再加个e(地震Earthquake)就是抗震锚固长度。
LAE指纵向受拉钢筋的抗震锚固长度。
具体取值见03G101-1第34页整理的的钢筋下料及算量LAE焊接时平法制图的钢筋工程下料及算量：一、梁（不完整，待以后补充完整）：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3. 梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
受拉钢筋最小锚固长度（l a、l aE）非抗震受拉钢筋最小锚固长度l a注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
5.任何情况下锚固长度应≥250mm。
6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚的0.7倍。
机械锚固措施不得用于受压钢筋的锚固。
固长度la受拉钢筋最小抗震锚固长度l aE注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
5.四级抗震的锚固长度laE 按非抗震的锚固长度la采用，即laE=la。
纵向受拉钢筋最小搭接长度(l l、l lE)非抗震纵向受拉钢筋最小搭接长度l l注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
L A E指纵向受拉钢筋的抗震锚固长度La就是传说中的钢筋锚固长度，英文首写字母，长度(Lengt),锚固(Anchor)，如果再加个e(地震Earthquake)就是抗震锚固长度。
LAE指纵向受拉钢筋的抗震锚固长度。
具体取值见03G101-1第34页整理的的钢筋下料及算量LAE焊接时平法制图的钢筋工程下料及算量：一、梁（不完整，待以后补充完整）：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3. 梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
La就是传说中的钢筋锚固长度，英文首写字母，长度(Lengt),锚固(Anchor)，如果再加个e(地震Earthquake)就是抗震锚固长度。
LAE指纵向受拉钢筋的抗震锚固长度。
具体取值见03G101-1第34页整理的的钢筋下料及算量LAE焊接时平法制图的钢筋工程下料及算量：一、梁（不完整，待以后补充完整）：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3. 梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
注：1、四级抗震等级，Lae=la，其值见下一页。
2、当弯锚时，有些部位的锚固长度为≥+15d，见各类构件的标准构造详图。
3、当HPB335 HRB400 RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固断头在内的锚固长度可取为本图集第33页和本页表中锚固长度的倍。
机械锚固的形式及构造要求见本图集35页。
4、当钢筋混凝土施工过程中易受扰动（如滑膜施工）时，其锚固长度应乘以修正系数。
5、在任何情况下，锚固长度不得小于250mm。
注：1、当弯锚时，有些部位的锚固长度为≥+15d，件各类构建的标准构造详图。
2、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数。
3、在任何情况下，锚固长度不得小于250mm。
4、HPB钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3d。
当受压时，可不做弯钩。
