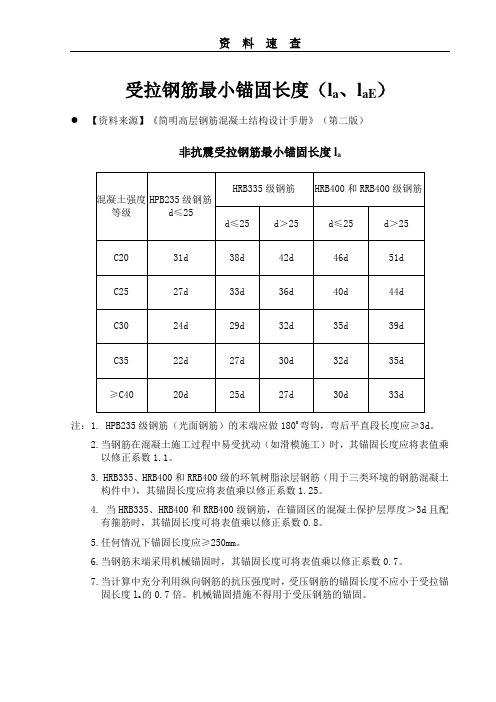

受拉钢筋最小锚固长度（la、laE）【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震受拉钢筋最小锚固长度la注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
5.任何情况下锚固长度应≥250mm。
6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度l的0.7倍。
机械锚固措施不得用于受压钢筋的锚固。
a受拉钢筋最小抗震锚固长度laE注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
5.四级抗震的锚固长度laE 按非抗震的锚固长度la采用，即laE=la。
纵向受拉钢筋最小搭接长度(ll 、llE)【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震纵向受拉钢筋最小搭接长度ll注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
受拉钢筋的锚固长度la、laE、lab、labE
1.新图集11G101-1第57页、11G101-2第16页和11G101-3第54页表格展现一~四级抗
震与非抗震受拉钢筋基本锚固长度（labE、lab）。
2.当不满足锚固系数条件是直接取用基本锚固，即la=lab，laE=labE。
3.锚固系数（ζa）条件：
①带肋钢筋的公称直接大于25 *1.10
②环氧树脂涂层带肋钢筋*1.25
③施工过程中易受扰动的钢筋*1.10
④锚固区保护层厚度3d *0.80
5d *0.70 la=lab*ζ a
备注：系数条件可以同时存在，即可以连乘。
(四个条件条件①比较常见，而且广联达只将条件①列入规则内)
4.抗震锚固系数ζaE：一、二级抗震等级取1.15，三级抗震等级取1.05，四级抗震等级取
1.00。
（个人想法，此系数没有多大意义，本身已经注入表格中的labE中了）。
5.图集表中labE=lab*ζaE(表中基本抗震锚固已经考虑过抗震锚固系数了)。
对于抗震构
件锚固得来即：查取相应基本抗震锚固labE，然后对锚固系数条件的判别，如果达到锚固系数条件laE=labE*ζa，反之laE=labE。
受拉钢筋最小锚固长度（l a、l aE） 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震受拉钢筋最小锚固长度l a受拉钢筋最小抗震锚固长度l aE注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d 且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
5.四级抗震的锚固长度l aE 按非抗震的锚固长度l a 采用，即l aE =l a 。
纵向受拉钢筋最小搭接长度(l l 、l lE )【资料来源】 《简明高层钢筋混凝土结构设计手册》（第二版）非抗震纵向受拉钢筋最小搭接长度l l注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d 。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。
当接头面积百分率为50%时，应将表值搭接长度乘以增大系数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增大系数1.34；接头面积百分率为中间值时，搭接长度增大系数可用插入法确定。
5.任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均应≥300mm 。
6. 受压钢筋，当搭接连接时，其受压搭接长度不应小于纵向受拉搭接长度l l 的0.7倍，且在任何情况下不应小于200mm 。
纵向受拉钢筋最小抗震搭接长度l lE注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (一)注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (二)注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
受拉钢筋最小锚固长度（l a、l aE）【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震受拉钢筋最小锚固长度l a注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
5.任何情况下锚固长度应≥250mm。
6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚的0.7倍。
机械锚固措施不得用于受压钢筋的锚固。
固长度la受拉钢筋最小抗震锚固长度l aE注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
5.四级抗震的锚固长度laE 按非抗震的锚固长度la采用，即laE=la。
纵向受拉钢筋最小搭接长度(l l、l lE)【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震纵向受拉钢筋最小搭接长度l l注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
受拉钢筋最小锚固长度（l a、l aE）【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震受拉钢筋最小锚固长度l a注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
5.任何情况下锚固长度应≥250mm。
6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。
机械锚固措施不得用于受压钢筋的锚固。
受拉钢筋最小抗震锚固长度l aE注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
5.四级抗震的锚固长度laE 按非抗震的锚固长度la采用，即laE=la。
纵向受拉钢筋最小搭接长度(l l、l lE)【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震纵向受拉钢筋最小搭接长度l l注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。
laf钢筋锚固长度表
1、活节钢筋锚固长度的准则最短不少于的50mm，最长不超过250mm；
2、AH系列钢筋锚固长度的准则为，混凝土厚度小于or等于140mm
时，钢筋锚固长度的最短不少于100mm，最长不超过250mm。
混凝土厚度
大于140mm时，钢筋锚固长度的最短不能少于200mm，最长不能超过
300mm；
3、AP系列钢筋锚固长度准则为，最短不少于150mm，最长不超过
350mm；
4、AT系列钢筋锚固长度准则为，最短不少于150mm，最长不超过
350mm；
5、AH-X系列钢筋锚固长度准则为，最短不少于250mm，最长不超过450mm；
6、AJ系列钢筋锚固长度准则为，最短不少于200mm，最长不超过
400mm；
7、AT-X系列钢筋锚固长度准则为，最短不少于200mm，最长不超过450mm；
8、AL-X系列钢筋锚固长度准则为，最短不少于300mm，最长不超过500mm；
9、钢筋锚固的具体长度要根据具体的加固面积的大小，以及混凝土
的厚度，工程的质量要求来确定，不能按照上述准则确定。
钢筋抗震锚固长度la E、钢筋锚固长度la总表
注：1、当本表系普通保护层厚度的受拉钢筋锚固长度和受拉钢筋抗震锚固长度，一般不再需要乘以任何调整系数；当锚固钢筋的保护层厚度为3d时，表中数值可乘以0.8，保护层厚度为5d时，表中数值可乘以0.7；保护层厚度在3d~5d之间时，可在0.7~0.8范围内线性内插。
2、施工过程中有可能被扰动的钢筋锚固长度，表中数值乘以1.1。
3、受压钢筋锚固长度，表中数值乘以0.7，基础钢筋和框架柱钢筋、剪力墙竖向分布钢筋都不得按受压钢筋锚固。
4、钢筋采用机械锚固时，表中数值乘以0.6。
表中数据采用Excel中的ceiling函数计算，偏于安全。
5、弯锚时，水平段表中数值乘以0.4+15d 90°直钩。
6、HPB300光面受拉钢筋的锚固和连接，应做180°回头钩，表中数值尚未包括，预算和下料都必须另外6.25d。
7、除具体设计和国家建筑标准设计图集有专门要求的外，任何情况下，受拉钢筋锚固长度不应小于200mm，搭接长度不应小于300mm。
唐才均（一丁）2013年4月26日(星期五)友情奉献。
