实验四8253定时器.计数器接口(川大微机原理实验资料和内容以及MASM使用方法)

实验6 8253定时计数器电路接口实验2220083443 赵洪宇一、实验目的掌握8253定时器的编程原理，用示波器观察不同模式下的输出波形。

二、实验设备MUT—Ⅲ型实验箱、8086CPU模块、示波器（实验台无）。

三、实验内容8253计数器0,1,2工作于方波方式，观察其输出波形四、实验原理介绍本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路（1）电路原理该电路由１片8253组成，8253的片选输入端插孔CS8253，数据口，地址，读写线均已接好，T0、T1、T2时钟输入分别为8253CLK0、8253CLK1、8253CLK2。

定时器输出,GATE控制孔对应如下：OUT0、GATE0、OUT1、GATE1、OUT2、GATE2、CLK2。

本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路脉冲产生电路8253的方式控制字8253的状态字（2）电路测试检查复位信号，通过8253定时器/计数器接口实验，程序全速运行，观察片选、读、写、总线信号是否正常。

五、实验步骤1、实验连线：CS0CS8253 OUT08253CLK2 OUT2LED1示波器（实验中无）OUT1 CLK38253CLK0 CLK38253CLK1实验接线原理图如下：注：GATE信号无输入时为高电平2、编程调试程序assume cs:codecode segment publicorg 100hstart:mov dx,04a6h ;控制寄存器mov ax,36h ;计数器0，方式3out dx,axmov dx,04a0hmov ax,7Chout dx,axmov ax,92hout dx,ax ;计数值927Chmov dx,04a6hmov ax,76h ;计数器1，方式3out dx,axmov dx,04a2hmov ax,32hout dx,axmov ax,0 ;计数值32hout dx,axmov dx,04a6hmov ax,0b6h ;计数器2，方式3out dx,axmov dx,04a4hmov ax,04hout dx,axmov ax,0 ;计数值04hout dx,axnext:nopjmp nextcode endsend start3、全速运行，观察实验结果六、实验结果程序全速运行后，LED1闪烁(周期为0.25s)，本实验由于实验台没有提供示波器，所以对于实验所要求的观察方式3的波形无法实现。

实验四定时计数器实验
一、实验目的
1.了解定时器8253的初始化及使用方法
2.会用逻辑笔或示波器观察8253的工作状态
二、实验要求
编写程序，使8253的定时/计数器2工作在方式3下，使逻辑笔交替显示三、实验算法
先对8253进行初始化，选择计数器2工作在方式3下，输入计数值ffH,则O2端输出以FFH为周期的方波，将O2端连到逻辑笔输入端即可观察现象。

四、实验电路图
如图所示：
五、程序清单
T IM_CTL EQU 203H
TIMER0 EQU 200H
TIMER1 EQU 201H
TIMER2 EQU 202H
MODE23 EQU 0B6H
MODE13 EQU 76H
CODE SEGMENT
ASSUME CS:CODE
START:
TT: CLI
MOV DX,TIM_CTL
MOV AL,MODE23
OUT DX,AL ；8253初始化，选择计数器2工作在方式3下 MOV DX,TIMER2
MOV AL,0FFh
OUT DX,AL
MOV AL,0FFh ；设置输入数值为FFFFH
OUT DX,AL
WT: JMP WT ；无限循环显示程序现象
CODE ENDS
END START
六、实验现象结果与分析
K0打开，逻辑笔有红绿变化
七、实验体会
通过本实验知道了如何运用8253定时计数，了解了8253的功能特点，知道了如何运用8253进行定时做事。

八、主要仪器设备
计算机、接口实验箱平台。

实验名称可编程定时器/计数器(8253) 学生姓名学生学号专业班级指导老师2015-1-7实验六可编程定时器/计数器(8253)一、实验目的掌握8253芯片和微机接口原理和方法，掌握8253定时器/计数器的工作方式和编程原理。

二、实验内容1.设计8253定时器/技术器仿真电路图；2.根据仿真电路图，编写代码，对8253定时器/计数器进行仿真。

三、实验要求1.要求计数器2工作于模式1(暂稳态触发器)，计数初值为1250；2.计数器0工作于方式3（方波模式），输出一个1KHz的方波， 8253的输入时钟为1MHz，计数初始值格式为BCD。

3.8253与系统的连接如错误!未找到引用源。

所示。

图 1计数器8253与8086连接原理图注：实验过程中，发现错误!未找到引用源。

有误。

应将8253定时器/计数器右边部分的电阻R2与按钮交换位置。

四、实验原理8253具有3个独立的计数通道，采用减1计数方式。

在门控信号有效时，每输入1个计数脉冲，通道作1次计数操作。

当计数脉冲是已知周期的时钟信号时，计数就成为定时。

8253的工作方式3被称作方波发生器。

任一通道工作在方式3，只在计数值n为偶数，则可输出重复周期为n、占空比为1：1的方波。

进入工作方式3，OUTi输出低电平，装入计数值后，OUTi立即跳变为高电平。

如果当GATE为高电平，则立即开始减“1”计数，OUTi保持为高电平，若n为偶数，则当计数值减到n/2时，OUTi跳变为低电平，一直保持到计数值为“0”，系统才自动重新置入计数值n，实现循环计数。

这时OUTi端输出的周期为n×CLKi 周期，占空比为1:1的方波序列；若n为奇数，则OUTi端输出周期为n×CLKi 周期，占空比为((n+1)/2)/((n-1)/2)的近似方波序列。

8253定时器/计数器控制字决定这定时器0,1,2的工作模式。

一旦CPU对控制字进行写操作，且对相应的定时器有效，则相应定时器改变工作模式，可能准备接收计时初值。

实验四8253定时/计数器应用1.实验目的掌握8253命令字的设置及初始化和8253的工作方式及应用编程2.实验内容8253是INTEL公司生产的通用外围接口芯片之一，它有3个独立的16位计数器，计数频率范围为0－2MHZ。

它所有的计数方式和操作方式都可通过编程控制。

其功能是延时终端、可编程频率发生器、事件计数器、倍频器、实时时钟、数字单稳和复杂的电机控制器。

3.实训步骤实现方式0的电路图。

设8253端口地址为：40H-43H要求：设定8253的计数器2工作方式为0 ，用于事件计数，当计数值为5时，发出中断请求信号，8088响应中断在监视设备上显示M。

本实训利用KK1作为CLK输入，故初值设为5时，需按动KK1键6次，可显示一个M.实验七 8253定时/计数器应用实验一．实验目的1.熟悉8253在系统中的典型接法。

2.掌握8253的工作方式及应用编程。

二．实验设备TDN86/88教学实验系统一台三．实验内容（一）系统中的8253芯片图7-1 8253的内部结构及引脚1. 8253可编程定时/计数器介绍8253可编程定时/计数器是Intel公司生产的通用外围芯片之一。

它有3个独立的十六位计数器，计数频率范围为0-2MHz。

它所有的计数方式和操作方式都通过编程的控制。

8253的功能是：（1）延时中断（2）可编程频率发生器（3）事件计数器（4）倍频器（5）实时时钟（6）数字单稳（7）复杂的电机控制器8253的工作方式：（1）方式0：计数结束中断（2）方式1：可编程频率发生器（3）方式2：频率发生器（4）方式3：方波频率发生器（5）方式4：软件触发的选通信号（6）方式5：硬件触发的选通信号8253的内部结构及引脚如图7-1所示，8253的控制字格式如图7-2所示。

图7-2 8253的控制字8253的初始化编程如下图：2. 系统中的8253芯片系统中装有一片8253芯片，其线路如图7-3所示。

DW 64 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODESTART: IN AL,21HAND AL,7FHOUT 21H,ALMOV AL,____HOUT 43H,AL ;8253控制口地址A1: MOV AL,____HOUT 42H,ALHLTSTIJMP A1HLTSTIJMP A1MOV AX,014DHINT 10H ;显示’M’MOV AX,0120HINT 10H ;显示空格MOV AL,20HOUT 20H,ALIRETCODE ENDSEND START实验步骤（1）按图接线。

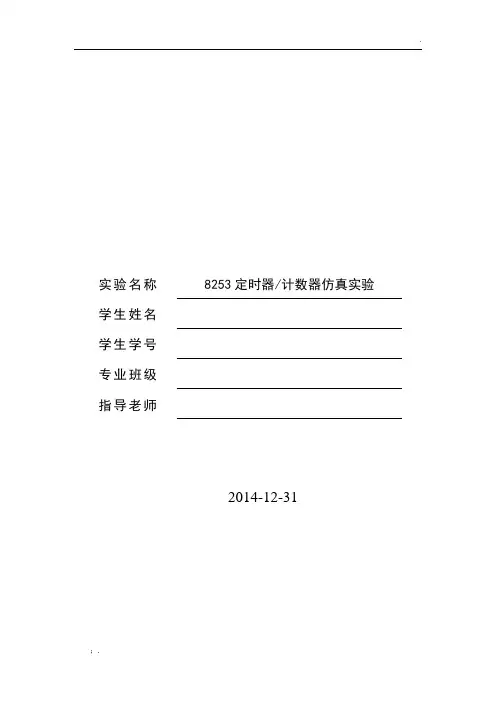

实验名称8253定时器/计数器仿真实验学生姓名学生学号专业班级指导老师2014-12-31实验五8253定时器/计数器仿真实验一、实验目的1.针对特定的芯片，学会用Proteus ISIS设计仿真电路图；2.掌握8253工作原理，对8253进行仿真；3.了解电路一般仿真方法。

二、实验内容1.配置Proteus仿真环境；2.根据电路图，用合适的代码对其进行仿真。

三、实验步骤1.安装Proteus和masm32编译器；2.在Proteus里配置masm32编译器。

配置过程如下：图 1 添加/移除代码生成工具(1)a)把masm32.bat 复制到c:\masm32\bin 里面(c:\masm32 为你自己安装masm32的路径)；b)启动Proteus ISIS 后，选择菜单源代码——>设定代码生成工具。

打开如图1所示；c)点击“新建”，然后选择c:\masm32\bin\masm32.bat文件，就出现图2；图 2 添加/移除代码生成工具(2)d)图中红圈位置分别填上ASM 和EXE。

然后点确定。

使用masm32 编译器就配置好了。

3.在画好电路图后，选择菜单源代码——>添加/删除源文件。

出现图3;图 3 添加/移除源代码(3)4.代码生成工具选择masm32，然后点新建，创建自己的源代码。

比如8253.asm，点确定；5.接下来点击源代码——>1.8253.asm,编辑自己的代码。

完成后保存;6.点击源代码——>全部编译。

出现图4表示编译成功，表示程序可以执行。

图 4 代码成功编译7.点击Proteus中的调试菜单的相应功能，完成仿真。

四、实验结果1.仿真电路图如图5所示；图 5 8253仿真电路图2.8253定时器/计数器仿真波形图如图6所示；图 6 定时器输出3.实验代码如下所示：CODE SEGMENT ;H8253.ASMASSUME CS:CODESTART: JMP TCONTTCONTRO EQU 0A006HTCON0 EQU 0A000HTCON1 EQU 0A002HTCON2 EQU 0A004HTCONT: MOV DX,TCONTROMOV AL,16H ;计数器0，只写计算值低8位，方式3，二进制计数OUT DX,ALMOV DX,TCON0MOV AX,1000 ;时钟为1MHZ ，计数时间=1us*20 =20 us 输出频率50KHZOUT DX,AXJMP $CODE ENDSEND START五、实验总结本次实验，没有用到实验箱，避免了找一台好机器的烦恼。

实验题目8253定时/计数器实验一、实验目的与要求：1。

学会8253芯片和微机接口原理和方法。

2. 掌握8253定时器/计数器的工作方式和编程原理。

二、实验内容：1、实验原理本实验原理图如图1所示，8253A的A0、A1接系统地址总线A0、A1,故8253A 有四个端口地址，如端口地址表1所示.8253A的片选地址为48H~ 4FH。

因此，本实验仪中的8253A四个端口地址为48H、49H、4AH、4BH，分别对应通道0、通道1、通道2和控制字.采用8253A通道0，工作在方式3(方波发生器方式）,输入时钟CLK0 为1MHZ, 输出OUTO 要求为1KHZ的方波，并要求用接在GATE0引脚上的导线是接地（”0"电平)或甩空(”1"电平)来观察GATE对计数器的控制作用，用示波器观察输出波形。

2、实验线路连接(1) 8253A芯片的CLK0引出插孔连分频输出插孔1MHZ。

（2) 8253A的GATE0接+5V.3、实验步骤（1) 按图1连好实验线路(2）运行实验程序1.按“调试”按钮2。

选“窗口”“进入示波器窗口"，然后最小化3。

按“运行按钮”4.将模拟示波器窗口打开，选择“串行口2"，再按ctrl＋F2 按钮即可看到波形图1显示“8253-1”用示波器测量8253A的OUT2输出插孔,应有频率为1KHZ的方波输出，幅值0～4V三、实验代码：CODE SEGMENTASSUME CS:CODETCONTRO EQU 004BHTCON2 EQU 004AHCONTPORT EQU 00DFHDATAPORT EQU 00DEHDATA1 EQU 0500HSTART: JMP TCONTTCONT：CALL FORMATCALL LEDDISPMOV DX，TCONTROMOV AL，0B6H ;要使用方式2，0B6H要改为0B4HOUT DX,ALMOV DX,TCON2MOV AL,00 ;输入频率（即时间常数）OUT DX，AL ;要修改频率，只需更改送给AL的值（注意先送低8位,MOV AL,10H ;后送高8位）OUT DX,ALHLTLEDDISP：MOV AL,90H ；显示数据方式命令字送8279控制字MOV DX，CONTPORT ;8279命令状态口OUT DX,ALMOV BYTE PTR DS：[0600H]，00 ；置显示位数初值为0 LED1: CMP BYTE PTR DS：[0600H]，07H ；判断显示位数满8为否?JA LED2 ;满8位转子程序返回MOV BL，DS:[0600H] ；未满8位从数据区取数MOV BH,0HMOV AL,CS：［BX+DATA1]MOV DX，DATAPORT ；8279数据口OUT DX，ALADD BYTE PTR DS：［0600H],01H ；显示位数加1JNZ LED1LED2： RET ；子程序返回FORMAT: MOV BX，0 ；显示8253———1 MOV WORD PTR DS：[BX+0500H］，4006HADD BX，2MOV WORD PTR DS:[BX+0500H]，4040HADD BX，2MOV WORD PTR DS:[BX+0500H],6D4FHADD BX，2MOV WORD PTR DS:[BX+0500H］，7F5BHRETCODE ENDSEND START四、思考题若改用方式2,并改变时间常数，如何编写程序。

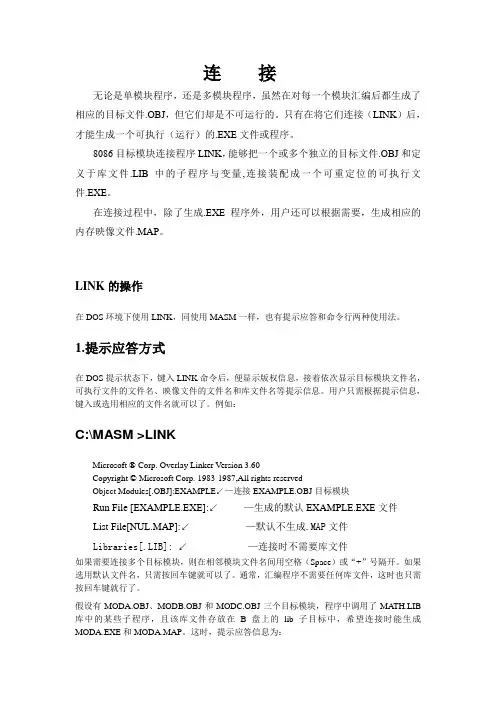

连接无论是单模块程序，还是多模块程序，虽然在对每一个模块汇编后都生成了相应的目标文件.OBJ，但它们却是不可运行的。

只有在将它们连接（LINK）后，才能生成一个可执行（运行）的.EXE文件或程序。

8086目标模块连接程序LINK，能够把一个或多个独立的目标文件.OBJ和定义于库文件.LIB中的子程序与变量,连接装配成一个可重定位的可执行文件.EXE。

在连接过程中，除了生成.EXE程序外，用户还可以根据需要，生成相应的内存映像文件.MAP。

LINK的操作在DOS环境下使用LINK，同使用MASM一样，也有提示应答和命令行两种使用法。

1.提示应答方式在DOS提示状态下，键入LINK命令后，便显示版权信息，接着依次显示目标模块文件名，可执行文件的文件名、映像文件的文件名和库文件名等提示信息。

用户只需根据提示信息，键入或选用相应的文件名就可以了。

例如：C:\MASM >LINKMicrosoft ® Corp. Overlay Linker Version 3.60Copyright © Microsoft Corp. 1983-1987,All rights reservedObject Modules[.OBJ]:EXAMPLE↙—连接EXAMPLE.OBJ目标模块Run File [EXAMPLE.EXE]:↙—生成的默认EXAMPLE.EXE文件List File[NUL.MAP]:↙—默认不生成.MAP文件Libraries[.LIB]: ↙—连接时不需要库文件如果需要连接多个目标模块，则在相邻模块文件名间用空格（Space）或“+”号隔开。

如果选用默认文件名，只需按回车键就可以了。

通常，汇编程序不需要任何库文件，这时也只需按回车键就行了。

假设有MODA.OBJ、MODB.OBJ和MODC.OBJ三个目标模块，程序中调用了MA TH.LIB 库中的某些子程序，且该库文件存放在B盘上的lib子目标中，希望连接时能生成MODA.EXE和MODA.MAP。

华北电力大学
实验报告
|
|
实验名称 8253实验
课程名称微机原理及应用
|
|
专业班级：学生姓名：Acceler
学号：成绩：
指导教师：程海燕老师实验日期：2013.12.17
（实验报告如打印，纸张用A4，左装订；页边距：上下2.5cm,左2.9cm, 右2.1cm；字体：宋体小四号，1.25倍行距。

）
验证性、综合性实验报告应含的主要内容：
一、实验目的及要求
二、所用仪器、设备
三、实验原理
四、实验方法与步骤
五、实验结果与数据处理
六、讨论与结论（对实验现象、实验故障及处理方法、实验中存在的问题等进行分析和讨论，对实验的进一步想法或改进意见）
七、所附实验输出的结果或数据
设计性实验报告应含的主要内容：
一、设计要求
二、选择的方案
三、所用仪器、设备
四、实验方法与步骤
五、实验结果与数据处理
六、结论（依据“设计要求”）
七、所附实验输出的结果或数据
* 封面左侧印痕处装订。

8253计数器实验报告8253计数器实验报告引言：实验报告是对实验过程和结果的详细记录和分析，通过实验报告，可以总结出实验的目的、方法、数据和结论，为进一步研究和实践提供参考。

本文将对8253计数器实验进行报告，介绍实验目的、实验步骤、实验结果和结论。

实验目的：本次实验的目的是熟悉8253计数器的工作原理和使用方法，掌握8253计数器的基本功能和应用场景。

实验步骤：1. 准备实验材料：8253计数器、示波器、电源等。

2. 搭建实验电路：根据实验要求，将8253计数器与示波器和电源相连，确保电路连接正确。

3. 设置实验参数：根据实验要求，设置8253计数器的工作模式、计数范围等参数。

4. 运行实验程序：编写实验程序，通过编程控制8253计数器的工作状态，观察实验结果。

5. 记录实验数据：使用示波器等仪器，记录实验过程中的数据和波形图。

6. 分析实验结果：根据实验数据和波形图，分析8253计数器的工作状态和性能。

实验结果：通过实验，我们观察到了8253计数器的不同工作模式下的输出结果。

在定时器模式下，我们设置了不同的计数范围和计数频率，观察到了计数器的计数过程和计数结果。

在计数器模式下，我们设置了不同的计数方向和计数初始值，观察到了计数器的增减过程和最终的计数结果。

结论：通过本次实验，我们对8253计数器的工作原理和使用方法有了更深入的了解。

我们掌握了8253计数器的基本功能和应用场景，能够根据实际需求设置计数器的工作模式和参数。

实验结果表明，8253计数器具有较高的计数精度和稳定性，在计时、计数等领域有广泛的应用前景。

总结：实验报告是对实验过程和结果的详细记录和分析，通过实验报告，可以总结出实验的目的、方法、数据和结论，为进一步研究和实践提供参考。

本次实验报告对8253计数器的实验进行了详细介绍，包括实验目的、实验步骤、实验结果和结论。

通过本次实验，我们对8253计数器有了更深入的了解，掌握了其基本功能和应用场景。

实验十四8253 可编程计数器/定时器实验要求一、实验目的1、掌握8253的主要性能及其初始化编程。

2、学会根据实验要求设计8253的接口电路。

二、实验技术准备8253主要功能有：（1）一片上有三个独立的16位计数器通道。

（2）每个计数器都可以按照二进制或十进制计数。

（3）每个计数器的计数速率可达2MHz。

（4）每个通道有6种工作方式，可由程序设置和改变。

8253内部结构8253管脚图注：实验箱上使用的是8254芯片，8254芯片是8253芯片的增强型，管脚完全相同。

实验箱上的8254芯片电源和数据线均已连接好，实验时连接好读写控制模块信号芯片即可工作。

8253的端口选择表8253控制字格式计数值N与输出波形关系门控输入信号的作用8253有六种不同的工作方式：方式0——计数结束产生中断方式方式1——可编程单次脉冲方式方式2——分频工作方式方式3——方波方式方式4——软件触发选通方式方式5——硬件触发选通方式我们要求通过对方式0、方式1的实验，来了解和掌握8253主要性能及其初始化编程。

1、方式0 计数器结束中断方式当选定8253工作于方式0，并对选定的计数器写入控制字时，该计数器的输出端OUT立即变为低电平。

要使计数器能够进行计数，门控信号GATE必须为高。

若CPU利用输出指令向计数器写入计数值时（N=5），写WRn的上升沿把计数值写入计数寄存器。

在WRn上升沿后的下一个时钟脉冲CLK的下降沿时，才把计数值N写入计数寄存器执行单元CE。

在CLK 到来时开始减1计数。

总共要经过N+1个CLK脉冲后计数器减为0，这时OUT引脚由低电平变为高电平。

利用由低电平变为高电平正跳变信号向CPU发出中断请求。

方式0波形图2、方式1 可编程单稳态输出方式当CPU用控制字设定计数器工作于方式1时，计数器的输出OUT立即变为高电平，在CPU装入计数值N后，必须等到GATE由低电平到高电平的跳变，产生一个上升沿后，才能在下一个时钟脉冲CLK的下降沿将N 值装入计数器执行单元，同时输出端OUT由高电平向低电平跳变，以后每来一个时钟脉冲，计数器就开始减1操作，当计数器的值减为0时，OUT 产生由低到高的正跳变。

微机接口 8253定时器实验报告浙江工业大学计算机学院实验名称 8253定时器实验姓名学号班级教师日期一、实验内容与要求1.1 实验内容计数器方式2实验:将8253芯片的计数器0的工作方式设置为方式2，计数器初值为N，用手动开关逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用TPC-USB平台上的LED灯观察OUT0电平变化(当输入第N倍数个脉冲后OUT0变低电平，LED灯由亮变灭，其余脉冲OUT0都是高电平，LED灯都处于亮状态)。

计数器方式3实验:将计数器0、计数器1的工作方式分别设置为方式3，计数初值设为1000，并同时用TPC-USB平台上的LED灯观察OUT1电平变化(频率1Hz)。

1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。

实验前根据实验流程图，写出对应代码;(2) 要了解8253定时/计数器芯片内部结构和外部引脚，了解芯片的硬件连接方法、时序关系、各种模式的编程及应用，能熟练地对其进行编程;(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路;(4) 计数器方式2实验:连接PC与TPC-USB平台，用微机实验软件运行程序，用手动开关逐个输入单脉冲，在屏幕上能一次显示计数值，当输入第N倍数个脉冲后OUT0变低电平，TPC-USB平台上的LED灯由亮变灭，其余脉冲OUT0都是高电平，LED 灯都处于亮状态;(5) 计数器方式3实验:连接PC与TPC-USB平台，用微机实验软件运行程序，TPC-USB平台上的LED灯能周期性地亮灭，频率为1Hz。

二、实验原理与硬件连线2.1 实验原理1、8253定时/计数器芯片的内部结构:1数据总线缓D7-D0冲器CLK0计数器0GATE0OUT0A0读/写控制A1逻辑1CLKRDWR计数器1GATE1OUT1CS控制字CLK2寄存器计数器2GATE2OUT2图1 8253内部结构图(1)数据总线缓冲器:三态双向8位寄存器，与系统数据总线相连，可寄存以下3种数据: , CPU向8253/8254写入的工作方式命令字;, CPU向计数寄存器写入的计数初值;, 从计数器读出的当前计数值。

微机原理实验报告实验五 8253计数器/定时器接口实验1.实验目的1)学会通过PC总线、驱动器、译码器等在PC机外部扩充为新的芯片；2)了解8253计数器/定时器的工作原理；3)掌握8253初始化的程序设计；4)掌握8253方式0的计数方式的使用方法和方式3方波产生的方法。

2.实验内容将实验装置上的1片8253定时器/计数器接入系统，具体做两个内容的实验。

1)实验一：将8253的计数器0设置为工作于方式0，设定一个计数初值，用手动逐个输入单脉冲，观察OUT0的电平变化。

硬件连接：断开电源，按图2-1将8253接入系统。

具体包括：(1)将8253的CS接I/O地址输出端280H-287H；(2)将8253的计数器0的CLK0与单脉冲信号相连，以用来对单脉冲进行计数；(3)将8253的GATE0用专用导线接向+5V，以允许计数器0工作；(4)将8253的OUT0接到LED发光二极管，以显示8253计数器0的输出OUT0的状态。

图2-1 8253实验一的连线图2)实验二：将8253的计数器0、1均设置为工作于方式3(方波)，按图2-2重新接线。

要求是当CLK0接1MHz时，OUT1输出1Hz的方波，OUT的输出由LED 显示出来。

将计数器0与计数器1串联使用，计数器0的输出脉冲OUT0作为计数器1的时钟输入CLK1。

图2-2 8253实验二的连线图3.程序及框图1)程序框图图4-1给出了8253实验一的流程图。

图4-1 程序流程图图4-2给出了8253实验二的流程图。

2)程序代码实验一程序代码：CTRL EQU 283HTIME0 EQU 280HTIME1 EQU 281HDATA SEGMENTMESS DB 'ENTER ANY KEY RETURN TO DOS!',0DH,0AH,'$' DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DX,AXMOV DX,OFFSET MESSMOV AH,09HINT 21HMOV DX,CTRLMOV AL,30HOUT DX,ALMOV DX,TIME0MOV AX,03HOUT DX,ALXCHG AH,ALOUT DX,ALCOUNT:MOV AH,06HMOV DL,0FFHINT 21HJZ COUNTMOV AX,4C00HINT 21HCODE ENDSEND START实验二程序代码：CTRL EQU 283HTIME0 EQU 280HTIME1 EQU 281HDATA SEGMENTMESS DB 'ENTER ANY KEY RETURN TO DOS!',0DH,0AH,'$' DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DX,AXMOV DX,OFFSET MESSMOV AH,09HINT 21HMOV DX,CTRLMOV AL,36HOUT DX,ALMOV AL,76H OUT DX,ALMOV DX,TIME0 MOV AX,1000OUT DX,ALXCHG AH,ALOUT DX,ALMOV DX,TIME1 MOV AX,1000OUT DX,ALXCHG AH,ALOUT DX,ALCOUNT:MOV AH,06H MOV DL,0FFHINT 21HJZ COUNTMOV AX,4C00HINT 21HCODE ENDSEND START4.实验数据、现象及结果分析5. 实验思考题1)实验一中的定时器0的输出OUT0的电平是如何变化的，为什么？解：假设对定时器0赋初值为3，则控制字发送后，OUT0变为低电平，当手动输入3个单脉冲后，OUT0变为高电平。

可编程定时器／计数器（8253）一、实验目的1）学会8253芯片和微机接口原理和方法。

2）掌握8253定时器/计数器的基本工作原理、工作方式和编程原理。

二、实验内容按图6虚线连接电路，将计数器0设置为方式0，计数器初值为N（N≤0FH），用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化（当输入N+1个脉冲后OUT0变高电平）。

图 6按图7连接电路，将计数器0、计数器1分别设置为方式3，计数初值设为1000，用逻辑笔观察OUT1输出电平的变化（频率1HZ）。

图 7三、编程提示1、8253控制寄存器地址283H计数器0地址280H计数器1地址281HCLK0连接时钟 1MHZ2、参考流程图（见图8、9）： 开 始读计数器值显示计数值有键按下吗？开 始送计数器初值N Y结 束结 束设计数器0为工作方式0向计数器0送初值1000先送低字节后送高字节向计数器1送初值1000先送低字节后送高字节设计数器0为工作方式3设计数器1为工作方式3图 8 图 9四、实验代码1、图6电路的实验代码CODE SEGMENT ;段定义开始（CODE 段）ASSUME CS:CODE ;规定CODE 为代码段START:MOV AL,10H ;设置控制字00010000（计数器0，方式0，写两个字节，二进制计数）MOV DX,283H ;把控制寄存器地址放在DX 寄存器中OUT DX,AL ;将AL 的值送入DX 端口MOV DX,280H ;把计数器0地址放在DX 寄存器中MOV AL,0FH ;将0FH 存入AL 寄存器OUT DX,AL ;将此时AL 的值送入DX 端口LP1: IN AL,DX ;从DX 端口读入8位，放在AL 寄存器中CALL DISP ;调用DISPPUSH DX ;将DX 内容保存到堆栈段MOV AH,06H ;将06H 存入AH ，为了下句调用21中断MOV DL,0FFH ;将0FFH 存入DLINT 21H ;调用21中断POP DX ;将DX 的内容推出栈段JZ LP1 ;如果DX 的内容是0，就跳转到LP1MOV AH,4CH ;将4CH 存入AH ，为了下句调用21中断INT 21H ;调用21中断DISP PROC NEAR ;定义一个名为DISP 的子程序PUSH DX ;把DX 的内容保存到堆栈段中AND AL,0FH ;将AL 寄存器的内容与0FH 进行“与”运算，再把结果存入AL 中MOV DL,AL ;将AL 的值送入DL 寄存器CMP DL,9 ;比较DL中的值与9的大小JLE NUM ;如果DL的值小于或等于9时，则跳转到NUMADD DL,7 ;将DL的值与7进行相加后，再送入DL中NUM: ADD DL,30H ;将DL的值与30H进行相加后，再送入DL中MOV AH,02H ;将02H存入AHINT 21H ;调用DOS21中断MOV DL,0DH ;结合“MOV AH,02H”就是说输出0DHINT 21H ;调用中断指令MOV DL,0AH ;结合“MOV AH,02H”就是说输出0AHINT 21H ;调用DOS21中断POP DX ;将DX的内容推出栈段RET ;子程序在功能完成后返回调用程序继续执行DISP ENDP ;子程序结束CODE ENDS ;代码段结束END START ;程序结束2、图7电路的实验代码CODE SEGMENT ;段定义开始（CODE段）ASSUME CS:CODE ;规定CODE为代码段START:MOV DX,283H ;把控制寄存器地址放在DX寄存器中MOV AL,36H ;设置控制字00110110（计数器0，方式3，写两个字节，二进制计数）OUT DX,AL ;将AL的值送入DX端口MOV AX,1000H ;该语句是立即寻址方式，就是把1000H这个数赋给AX MOV DX,280H ;把计数器0地址放在DX寄存器中OUT DX,AL ;将AL的值送入DX端口MOV AL,AH ;将AX的高8位存入AL寄存器中OUT DX,AL ;将此时AL的值送入DX端口MOV DX,283H ;把端口地址放在DX寄存器中MOV AL,76H ;设置控制字01110110（计数器1，方式3，写两个字节，二进制计数）OUT DX,AL ;将AL的值送入DX端口MOV AX,1000H ;把1000H赋给AXMOV DX,281H ;把端口地址放在DX寄存器中OUT DX,AL ;将AX的低8位送入DX端口MOV AL,AH ;将AX的高8位存入AL寄存器中OUT DX,AL ;将AL的值送入DX端口MOV AH,4CH ;将4CH存入AHINT 21H ;调用DOS21中断CODE ENDS ;代码段结束END START ;程序结束五、实验总结通过实验，学会8253芯片和微机接口原理和方法，掌握8253定时器/计数器的基本工作原理、工作方式和编程原理，熟悉汇编代码的编写。

微机原理实验报告实验题目：可编程定时器/计数器8253一、实验目的1、学习8253可编程定时器/计数器定时方法2、学习8253多级串联实现大时间常数定时方法二、实验内容编一个1秒定时子程序，并提示有键盘读入要计时的时间，并把数值显示在屏幕上三、实验器材微机原理实验箱1个电脑（带TPC-USB软件）1台插线若干四、实现过程1、流程图2、程序源代码;*****************************************IOY0 EQU 280H;*****************************************MY8253_COUNT0 EQU IOY0+00HMY8253_COUNT1 EQU IOY0+01HMY8253_COUNT2 EQU IOY0+02HMY8253_MODE EQU IOY0+03H;*****************************************MY8255IOY0 EQU 2A0H;*****************************************MY8255_A EQU MY8255IOY0+00HMY8255_B EQU MY8255IOY0+01HMY8255_C EQU MY8255IOY0+02HMY8255_MODE EQU MY8255IOY0+03HSTACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSDATA SEGMENTCOUNTER2 DB 0MESG1 DB 'Please input your number:',0DH,0AH,'$' ;提示语一，请输入数字MESG2 DB 'It is counting:',0DH,0AH,'$';提示语二，正在计数MESG3 DB 'Wrong input,please input again:',0DH,0AH,'$';提示语三，输入错误，请重新输入DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV DX,OFFSET MESG1 ;输出提示语MOV AH,9INT 21HDEAL: MOV AH,1 ;读入一个数字INT 21HCMP AL,'0'JL EXITCMP AL,'9'JG EXITMOV BL,ALSUB BL,30H ;把输入的ASCII码转化成数字ADD COUNTER2,BL ;COUNTER2+=INPUTMOV CH,00HMOV CL,COUNTER2MOV DL,0DH ;回车换行MOV AH,02INT 21HMOV DL,0AHMOV AH,02INT 21HONE_SECOND:MOV AL,CL ;输出当前计数值CXADD AL,30HMOV DL,ALMOV AH,02INT 21HMOV DL,0DH ;回车换行MOV AH,02INT 21HMOV DL,0AHMOV AH,02INT 21HMOV DX,MY8253_MODE ;计数器0，方式3，十进制计数MOV AL,37HOUT DX,ALMOV DX,MY8253_COUNT0 ;装入初值MOV AL,00H ;1000分频OUT DX,ALMOV AL,10HOUT DX,ALMOV DX,MY8253_MODE ;计数器1，方式0，十进制计数MOV AL,71HOUT DX,ALMOV DX,MY8253_COUNT1 ;装入初值MOV AL,00H ;1000分频MOV AL,10HOUT DX,ALMOV DX,MY8255_MODEMOV AL,89HOUT DX,ALMOV DX,MY8255_CL1: IN AL,DX ;判断PC7口是否为高，即计数一秒是否已到TEST AL,80HJZ L1DEC CXJNZ ONE_SECONDQUIT:MOV AX,4C00HINT 21HEXIT: MOV DX,OFFSET MESG3 ;输入范围错误，提示重新输入MOV AH,9INT 21HJMP DEALCODE ENDSEND START3、实验结果图五、实验改进1、说明本实验中课本上只给出了0~9秒的计数，而实际运用的时候我们经常会需要用到任意值的定时，因此我们做了改进，计时可以输入任意数，若要输出到屏幕则能计数0~992、流程图注：改进的地方是分十位和个位进行存储和输出显示六、小结1、通过本次试验，我进一步了解了8253的定时和计数功能，以及如何通过串联定时器的方式实现大时间常数的定时。

南昌理工学院实验报告二O一二年月日课程名称：微机原理与接口技术实验名称：定时、计数器8253A应用班级：姓名：同组人：指导教师评定：签名：【一、实验名称】定时、计数器8253A应用【二、实验目的】学习8253A可编程定时、计数器与8088CPU的接口方法；了解8253A的工作方式；掌握8253A在各种方式下的编程方法。

【三、实验内容和原理】1、实验原理8253A的A0、A1接系统地址总线A0、A1，故8253A有四个端口地址。

8253A的片选地址为40H~4FH。

因此，本实验仪中的8253A四个端口地址为40H、41H、42H、43H，分别对应通道0、通道1、通道2和控制字。

采用8253A通道0，工作在方式3，输入时钟CLK0为1MHZ的方波，并要求用接在GATE0引脚上的导线是接地或甩空来观察GATE对计数器的控制作用，用示波器观察输出波形。

2、实验线路连接（1）8253A的GATE0接+5V。

（2）8253A的CLK0插孔接分频器74LS393的T4插孔，分频器的频率源为4MHZ。

【四、实验条件】微型计算机一台，工具箱，示波器【五、实验过程】运行实验程序：单机时，实验程序起始地址为F000：9180。

在系统显示监控提示符“P."时：输入F000按F1键输入9180按EXEC键。

将CLK0接T6，OUTO插孔连接一个发光的二极管。

附：实验参考程序：ORG 08C0H ;?L8253: MOV DPTR,#0C003HMOV A,#36HMOVX @DPTR,AMOV DPTR,#0C000HMOV A,#00HMOVX @DPTR,AMOV A,#10HMOVX @DPTR,ASJMP $END【六、实验结果】当CLK0接T6时，发现发光的二极管的亮度是在改变的。

当CLK0接T7时，发现发光的二极管的亮度的变化没有CLK0接T6时快。

当CLK0接T4时，肉眼无法发现发光的二极管灯的亮度有改变。

8253定时器实验报告8253定时器实验报告引言：8253定时器是一种广泛应用于计时和计数领域的集成电路。

本实验旨在通过实际操作，深入了解8253定时器的工作原理和应用。

一、实验目的本实验的主要目的是：1. 理解8253定时器的基本原理和工作方式；2. 掌握8253定时器的使用方法；3. 学会通过8253定时器实现各种定时和计数功能。

二、实验器材和原理本实验所需的主要器材有：1. 一台计算机；2. 一块开发板；3. 一根连接线。

8253定时器是一种具有三个独立计数通道的定时/计数芯片。

它可以通过编程控制来实现各种定时和计数功能。

8253定时器的输入时钟信号可以来自计算机的外部时钟源或者计算机内部时钟源。

三、实验步骤1. 将开发板连接到计算机上，并确保连接正确稳定。

2. 打开计算机，并进入开发板的编程环境。

3. 编写程序，初始化8253定时器，并设置计时/计数模式。

4. 定义所需的计时/计数时间间隔。

5. 启动8253定时器，并开始计时/计数。

6. 根据需要，定时器到达预定时间后，触发相应的中断或输出信号。

7. 结束实验，关闭计算机和开发板。

四、实验结果通过本次实验，我们成功地实现了以下功能：1. 利用8253定时器实现了精确的定时功能，可以精确到毫秒级别；2. 利用8253定时器实现了计数功能，可以用于计算某个事件的发生次数；3. 利用8253定时器的中断功能，可以及时响应某个事件的发生。

五、实验总结本次实验通过实际操作，使我们更深入地了解了8253定时器的工作原理和应用。

通过编程控制8253定时器，我们可以实现各种定时和计数功能，为实际应用提供了很大的便利。

然而，在实验过程中也遇到了一些困难和问题。

比如，在设置计时/计数模式时，需要仔细阅读8253定时器的手册，理解各个寄存器的作用和设置方法。

此外，还需要注意编程时的精度和误差，以确保实验结果的准确性和可靠性。

通过本次实验，我们不仅加深了对8253定时器的理论认识，还提高了自己的实际操作能力。

理工学院实验报告（1）、连接实验电路连线：8253 CS ------ 端口地址 300CS PACK IMS ----- 393 1A393 1QD ------ 8253 CLK18253 OUT1 ---- 8253 CLK28253 OUT2 ---- 发光二极管 L15 8253 GATE1 -- (A10)+5V8253 GATE2 -- (A10)+5V结果如下图所示：（2）、实验程序如下所示：CS8253 EQU 0303HCOUNT0 EQU 0300HCOUNT1 EQU 0301HCOUNT2 EQU 0302HCODE SEGMENTASSUME CS:CODESTART PROC NEARMOV DX,CS8253MOV AL,01110110BOUT DX,ALMOV DX,COUNT1MOV AX,307OUT DX,ALMOV AL,AHOUT DX,ALMOV DX,CS8253MOV AL,10110110BOUT DX,ALMOV DX,COUNT2MOV AX,1000OUT DX,ALMOV AL,AHOUT DX,ALJMP $START ENDPCODE ENDS（3）、经编译、无语法错误后装载到实验系统，全速运行程序，观察发光二极管L15，应有周期为1s的点亮、熄灭。

结果如下图所示：一秒后又熄灭，如此往复。

（4）、做完实验后，应按暂停命令中止程序的运行。

二、8253计数器实验验证8253的工作方式3，CLK1每输入5个单脉冲信号，改变一次OUT1状态。

实验电路：DATA BUS D7~D0D08OUT010D17GATE011D26CLK09D35D44D53D62OUT113D71GATE114CLK115CS21RD22WR23OUT217A019GATE216A120CLK2188253/CS300CSIORIOWA0A1VCC1.8432MHzOUT0GATE1CLK1OUT1OUT2CLK2GATE2+5VSP单次正脉冲L15发光二极管显示图4-6-2 8253计数器实验电路图实验步骤：1)按图4-6-2连接实验电路，参考程序：8253-2.ASM；2)编写实验程序，经编译、无语法错误后装载到实验系统；3)全速运行程序，每按5次单脉冲按钮，改变1次发光二极管L15的状态；4)实验完毕后，应使用暂停命令中止程序的运行。

实验4 8253定时器/计数器接口实验一、实验目的掌握8253定时器的编程原理，用示波器观察不同模式下的输出波形。

二、实验设备微机实验箱、8086CPU模块、示波器。

三、实验内容了解8253计数器的不同工作方式，掌握其初始化控制字对定时/记数效果的影响。

四、实验原理介绍本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路五、实验步骤1、实验连线：CS0↔CS8253 OUT0↔8253CLK2 OUT2↔LED1 OUT1↔LED2CLK3↔8253CLK0，CLK3↔8253CLK12、编程调试程序3、全速运行，观察实验结果六、实验提示8253是计算机系统中经常使用的可编程定时器/计数器，其内部有三个相互独立的计数器，分别称为T0，T1，T2。

8253有多种工作方式，其中方式3为方波方式。

当计数器设好初值后，计数器递减计数，在计数值的前一半输出高电平，后一半输出低电平。

实验中，T0、T1的时钟由CLK3提供，其频率为750KHz。

程序中，T0的初值设为927CH（37500十进制），则OUT0输出的方波周期为（37500*4/3*10-6=0.05s）。

T2采用OUT0的输出为时钟，则在T2中设置初值为n时，则OUT2输出方波周期为n*0.05s。

n的最大值为FFFFH，所以OUT2输出方波最大周期为3276.75s(=54.6分钟)。

可见，采用计数器叠加使用后，输出周期范围可以大幅度提高，这在实际控制中是非常有用的。

七、实验结果程序全速运行后，LED1按一定周期闪烁(周期理论值为0.2s)，LED2在高频脉冲信号（约15KHz）影响下，有微弱的光亮，但无明显的周期变化现象。

八、思考题解答1、为什么说范例程序运行时LED1闪烁周期的理论值是0.2秒？在范例程序设置LED2的最大闪烁周期是多少？请分析说明。

程序中，T0的初值设为927CH（37500十进制），则OUT0输出的方波周期为（37500*4/3*10-6=0.05s）。
