高速铁路信号与通信概述高速铁路作为现代交通工具中最重要的一种，其信号与通信系统的稳定性和效率对于确保列车的安全和运营的顺畅起着至关重要的作用。
本文将介绍高速铁路信号与通信的基本原理、技术和发展趋势。
信号与通信技术的发展随着技术的不断进步，高速铁路信号与通信技术也在不断的发展与创新。
最早的高速铁路信号系统主要采用模拟信号传输技术，但由于模拟信号传输容易受到干扰和衰减，因此不利于信号的稳定传输。
随着数字技术的出现，高速铁路信号系统开始采用数字信号传输技术，极大地提高了信号的稳定性和传输效率。
同时，高速铁路通信技术也得到了迅速的发展。
传统的高速铁路通信主要采用有线通信方式，如电报和电话等。
然而，有线通信存在着线路故障和维护成本高的问题。
为了解决这些问题，高速铁路通信开始采用无线通信技术，如无线电与微波通信等。
无线通信技术具有覆盖范围广、传输速率高和维护成本低的优点，大大提高了高速铁路通信的可靠性。
高速铁路信号系统高速铁路信号系统是确保列车运营安全的关键部分。
它包括信号传输与处理设备、信号灯、轨道电路等组成部分。
高速铁路信号系统主要通过信号灯的变化来向列车驾驶员传递行车指令。
传统的高速铁路信号灯主要采用模拟信号灯，通过不同颜色、形状和闪烁模式来表示不同的行车指令。
近年来，高速铁路信号灯开始采用数字信号灯，通过LED灯的亮灭来表示不同的行车指令，提高了信号的可见性和识别性。
同时，高速铁路信号系统还包括轨道电路，用于检测列车在轨道上的位置和速度。
传统的轨道电路是通过电流的流动来检测列车的位置和速度的，但这种方式复杂且维护成本高。
近年来，高速铁路信号系统开始采用无线传感器技术，通过无线传感器网络来实时监测列车的位置和速度，提高了系统的实时性和准确性。
高速铁路通信系统高速铁路通信系统是保障列车与列车之间、列车与指挥中心之间进行有效和安全通信的关键。
高速铁路通信系统主要采用无线通信技术，如无线电与微波通信等。
这些技术具有高速数据传输、抗干扰能力强和覆盖范围广的特点，能够满足高速铁路通信的需求。
信号机维护技术标准通则1、信号机（含信号表示器，下同）的设置位置和显示方向，应使接近的列或车列容易辨认信号显示，并不致被误认为邻线的信号机。
信号机的显示，均应使其达到最远。
曲线上的信号机，应使接近的列车尽量不间断地看到显示（因地形地物限制的除外）。
2、各种信号机及表示器，在列车规定分级制动距离小于800m时的显示距离：a)进站、通过、遮断信号机，不得小于1000m。
b)高柱出站、高柱进路信号机不得小于800m。
c)预告、驼峰、驼峰辅助信号机，不得小于400md)调车、矮柱出站、矮型进路、复示信号机，容许、引导信号及各种表示器，不得小于200m。
在地形、地物影响视线的地方，进站、通过、预告、遮断信号机的显示距离，在最坏条件下，不得小于200m。
色灯信号机1、信号机的安设应符合下列要求：a)水泥信号机柱不得有裂通圆周的裂纹，裂纹超过半周的应采取加固措施；纵向裂纹，钢筋不得外露；机柱顶端须封闭不进雨雪。
b)水泥信号机柱的埋设深度为柱长的20%，但不得大于2m。
卡盘的埋深依照设计。
机柱培土直径距机柱外缘不小于800mm，并夯实。
c)设在路堤边坡的信号机，如有影响信号机稳固的因素时，应以砌石或围桩加固。
当用片石、水泥砂浆砌围时，砌围边缘距信号机柱边缘不小于800mm。
d)信号机梯子中心线与机柱中心线应一致，梯子无过甚弯曲，支架应水平安装。
2、同一机柱上的色灯信号机构，其安装位置应保证各灯显示方向一致；两个同色灯光的颜色应一致。
3、信号机构的灯室之间不应窜光，并不应因外光反射而造成错误显示。
4、信号机构的光源应正确调整在透镜组的焦点5、XSZ—135型组合式信号机构的主光轴应与瞄准镜插孔的主光轴平行，其灯泡的发光点应调整到信号机构的焦点位置上。
6、机构门应密封良好，且开启灵活。
7、机构的各种透镜、偏散镜不得有裂纹和影响显示的剥落。
8、色灯信号机灯泡的端子电压为额定值的85%~95%（调车信号为75%~95%，容许信号为65%~85%）。
高速铁路通信信号与列车间通信的协议研究随着科技的不断发展，高速铁路系统已经成为现代交通运输的重要组成部分。
高速铁路的通信信号和列车间的通信是确保铁路运行安全和高效的关键因素。
因此，研究高速铁路通信信号与列车间通信的协议变得至关重要。
高速铁路通信信号指的是在高速铁路系统中传输各种信息的信号。
这些信息包括列车状态、速度、位置等关键数据。
为了确保列车在高速运行过程中能够及时准确地获取这些信息，高速铁路通信信号的设计必须保证高可靠性、高带宽和低延迟。
在高速铁路系统中，列车间的通信尤为重要。
列车间的通信在许多方面起着关键作用，例如列车位置监测、列车调度、列车控制等。
为了实现这些功能，需要一种高效可靠的通信协议来确保列车之间的通信畅通无阻。
为了研究和实现高速铁路通信信号与列车间通信的协议，需要考虑以下几个方面：1. 高可靠性：高速铁路是一种高度安全敏感的运输系统，因此通信协议必须具备高可靠性。
这意味着协议设计需要考虑到信号传输的稳定性和容错能力，以确保信息的可靠传输和处理。
2. 高带宽：高速铁路系统中涉及的信息量巨大，因此通信协议需要具备高带宽的特性，以满足数据传输的需求。
这意味着协议设计需要采用高效的数据压缩和传输技术，以提高系统的数据处理能力。
3. 低延迟：在高速铁路系统中，每一秒的延迟都可能导致严重的事故发生。
因此，通信协议必须具备低延迟的特性，以确保信息能够在短时间内传输和处理。
这需要协议设计中考虑到多路复用和信息压缩等技术，以减少数据传输和处理的时间。
4. 安全性：高速铁路通信信号和列车间通信涉及到的信息非常敏感，必须得到保护，防止未经授权的访问和恶意攻击。
因此，通信协议必须具备安全性的特性，包括数据加密、身份验证和访问控制等。
为了满足这些需求，可以参考以下几个通信协议：1. EtherCAT（以太术语器）：EtherCAT是一种基于以太网的实时通信协议，广泛应用于工业自动化领域。
它具有高可靠性、高带宽和低延迟的特性，适用于高速铁路通信信号和列车间通信。
高速铁路通信信号的通信设备与网络安全近年来，随着高速铁路的快速发展，高速铁路通信信号的通信设备和网络安全问题备受关注。
作为高速铁路的核心技术之一，通信信号的稳定与安全性对于列车运行的高效性和安全性至关重要。
本文将重点探讨高速铁路通信信号的通信设备和网络安全，并提出一些相关的解决方案。
一、高速铁路通信信号的通信设备1. 通信信号设备的种类和功能借助通信信号设备，高速铁路系统可以实现列车与信号设备的无线通信、列车之间的联锁通信以及列车与运控中心的通信等。
通信信号设备的主要种类包括信号机、道岔控制器、列车自动保护装置（ATP）等。
信号机负责向司机显示适当的信号，道岔控制器负责控制道岔的开关，ATP负责监控列车位置以及提供列车速度限制等。
2. 通信设备的稳定性和实时性要求高速铁路系统对通信设备的稳定性和实时性有着较高的要求。
通信设备必须能够在恶劣的环境条件下保持稳定运行，如遭受强电磁干扰、温度变化等。
同时，通信信号的传输和处理需要满足高速铁路系统对实时性的要求，以确保列车能够及时获取并处理通信信息。
3. 通信设备的更新与维护高速铁路通信设备的更新和维护是保证通信信号系统正常运行的关键。
随着技术的进步和相关标准的更新，通信设备需要不断升级以适应列车运行的需求。
同时，定期进行设备巡检和维护也是保障设备稳定性的重要工作。
二、高速铁路通信信号的网络安全1. 网络安全的重要性在高速铁路系统中，通信信号的网络安全至关重要。
网络安全的威胁包括黑客攻击、恶意软件、信息泄露等。
一旦网络安全遭到破坏，可导致列车运行混乱、隐私泄露甚至事故发生。
2. 网络安全的挑战高速铁路通信信号的网络安全面临多重挑战。
高速铁路系统包含大量设备和节点，网络拓扑复杂，这带来了管理和监控的困难。
同时，高速运行的列车需要实时通信，对网络的稳定性和延迟有更高的要求。
此外，网络的开放性也可能带来安全漏洞。
3. 网络安全的解决方案为了确保高速铁路通信信号的网络安全，可以采取以下解决方案：（1）建立多层次网络安全防御体系，包括物理层面的防护和网络层面的防护，以防范各类攻击。
高速铁路通信信号的天线设计与优化概述：随着高速铁路的发展，高速列车通信系统的性能要求越来越高。
其中，信号的传输质量是确保高速铁路通信的重要因素之一。
而天线作为信号传输的关键环节，其设计与优化对于提高通信质量和可靠性具有重要意义。
本文将探讨高速铁路通信信号天线的设计与优化方法。
1. 通信环境分析在设计与优化天线之前，首先需要对高速铁路通信环境进行分析。
高速列车行驶过程中，会遇到不同的地理环境、气候条件和无线电干扰等因素。
因此，了解这些因素对信号传输的影响，可以为天线的设计与优化提供指导。
2. 天线设计原则在设计高速铁路通信信号天线时，需要考虑以下原则：2.1 天线增益天线增益是衡量天线性能的重要指标之一。
较高的天线增益可以提高信号的传输距离和穿透力。
因此，应选择适当的天线类型和结构，以实现较高的天线增益。
2.2 天线方向性天线通常具有一定的方向性，可以将信号的辐射范围集中在特定的方向上。
对于高速列车通信系统，方向性天线可以减少信号的扩散和干扰，提高通信质量和可靠性。
2.3 天线频率范围高速列车通信系统通常使用一定的频率范围进行信号传输。
因此，天线的频率范围应与系统要求相匹配，以确保信号的正常传输。
2.4 天线尺寸与安装方式天线的尺寸和安装方式也是设计与优化的关键因素。
尺寸应适当，以满足设计要求并方便安装。
安装方式应考虑列车外壳和车厢内部空间的限制，确保天线的稳定性和工作效果。
3. 天线优化方法在天线的优化过程中，可以采取下列方法来提高天线的性能和有效性：3.1 天线材料优化选择适当的材料可以改善天线的性能。
对于高速列车通信天线，材料应具备良好的耐候性、抗干扰性和耐高温性能。
同时，材料的导电性和抗阻抗匹配特性也需要考虑。
3.2 天线布局优化通过优化天线的布局方式，如增加天线的数量和改变天线之间的间距等措施，可以提高天线的覆盖范围和信号传输质量。
同时，考虑高速列车的运动速度和加速度等因素，进行适当的布局调整。
高速铁路通信工程细部设计和工艺质量标准【主题】高速铁路通信工程细部设计和工艺质量标准【导言】高速铁路是现代城市交通的重要组成部分，它不仅提供了高效便捷的出行方式，还为人们的生活与经济发展带来了巨大推动力。
然而，要保证高速铁路的安全和可靠运行，一个重要的因素就是通信系统。
本文将对高速铁路通信工程的细部设计和工艺质量标准展开探讨，并提供个人观点和理解。
【正文】1. 高速铁路通信工程概述高速铁路通信工程是指在高速铁路建设中使用的一套通信系统，其作用是实现高速列车与驾驶员之间的有效信息传递，为高速铁路的安全和正常运行提供支持。
通信系统由多个子系统组成，包括列车通信系统、信号系统和通信网络。
2. 高速铁路通信工程细部设计内容（1）列车通信系统设计：包括列车内部通信系统和列车与地面的通信系统。
列车内部通信系统应覆盖整个列车，以确保驾驶员与列车乘务员之间的有效沟通。
列车与地面的通信系统则主要用于列车与铁路运营控制中心之间的信息交互。
（2）信号系统设计：高速列车通过信号系统获取路况信息，并根据信号系统的指示进行行驶。
信号系统设计应考虑恶劣天气条件下的可靠性和稳定性，以保证高速列车的安全行驶。
（3）通信网络设计：高速铁路通信网络应保证全线覆盖，能够实现高速列车间的信息交换。
通信网络设计应考虑不同部分之间的互联和冗余，以提高通信系统的可靠性和鲁棒性。
3. 高速铁路通信工程工艺质量标准（1）设计标准：高速铁路通信工程的设计应符合相关国家和行业标准，包括通信设备选用、布线方式、设备安装和调试等。
（2）技术要求：通信设备应具备高度可靠性和稳定性，能够适应高速列车的速度和振动环境。
通信设备应满足高速列车的数据传输需求，保证信息准确传递。
（3）施工标准：通信工程施工应按照相关标准进行，包括设备安装、线缆布线和接口连接等。
施工过程中应注意防止线缆受到损伤，保证通信系统的可靠运行。
【个人观点和理解】高速铁路通信工程细部设计和工艺质量标准对于保障高速铁路的安全和可靠运行至关重要。
高速铁路通信信号的仿真与实验研究引言：随着高速铁路的迅猛发展，通信信号的传输质量对于列车运行安全以及旅客通信需求的满足变得至关重要。
因此，对高速铁路通信信号的仿真与实验研究具有重要意义。
本文将探讨高速铁路通信信号的特点、仿真建模方法以及实验研究的重要性。
高速铁路通信信号的特点：高速铁路通信信号与传统的移动通信信号存在一些显著的差异。
关键特点如下：1. 高速度：高速铁路列车以每小时几百公里的速度运行，因此通信信号传输需要快速且稳定。
2. 多路径衰落：高速列车运行时，会经过隧道、山区和高楼等地形，导致信号传输会经历多路径衰落的现象。
3. 高速移动：高速列车的移动速度非常快，因此通信信号需要与列车保持良好的同步。
4. 多用户：高速列车上的乘客数量众多，对通信网络带宽的要求较高。
仿真建模方法：仿真建模是研究高速铁路通信信号的重要手段，下面介绍几种常用的仿真建模方法：1. 射线跟踪技术：射线跟踪技术是一种常用的电磁波传播仿真技术，它通过计算电磁波在不同介质中的传播路径，模拟真实环境中的信号传输效果。
2. 大规模仿真：大规模仿真是一种通过在计算机上建立高速铁路通信信号的仿真模型，模拟高速列车的运行轨迹以及通信信号的传输路径，以分析信号强度和传输延迟等参数。
3. 车载台移动仿真：通过在列车上搭载信号发射器和接收器，并利用GPS和地面基站网络进行通信信号的测试与仿真，以模拟车载台在高速铁路上的通信性能。
实验研究的重要性：实验研究对高速铁路通信信号的性能评估和改善具有重要意义，以下是几个方面的重要性：1. 信号覆盖评估：实验研究可以通过在实际场景中进行覆盖测试和强度测量，评估通信信号的覆盖范围和信号强度，并提供针对性的改进措施。
2. 传输延迟评估：高速列车通信信号的传输延迟对于通信质量至关重要，通过实验研究可以测量信号传输的延迟时间，为延迟控制和优化提供依据。
3. 多路径干扰分析：高速铁路通信信号在复杂环境中传输时会受到多路径衰落和干扰的影响，实验研究可以深入了解多路径干扰的特点，设计相应的解决方案。
高速铁路信号与通信系统中的安全与可靠性分析随着科技的发展和人们对交通效率的要求提高，高速铁路逐渐成为现代交通系统中重要的组成部分。
高速铁路的信号与通信系统，作为其正常运行的关键支撑，必须保证其安全与可靠性。
本文将对高速铁路信号与通信系统的安全性和可靠性进行分析，以探讨如何提高其运行效率和减少事故风险。
一、安全性分析1. 设备安全性：高速铁路信号与通信系统的设备安全性是保障其正常运行的基础。
首先，选用具有高度可靠性和稳定性的设备是确保系统安全的关键。
其次，设备必须符合相关的安全标准和规范，并定期进行维护和检修，以保证设备的正常功能。
同时，设备之间的连接线路和电源线路也需要经过严格的安全检测和保护措施，以防止电力故障和短路等问题。
2. 通信安全性：高速铁路信号与通信系统的通信安全性是保障其正常运行和信息传递的关键。
首先，通信网络必须具有强大的抗干扰能力，能够应对电磁干扰和恶意攻击等问题。
其次，数据传输的加密和解密技术必须健全，以防止不良分子获取敏感信息。
此外，应建立完善的网络安全管理机制，及时发现和解决可能存在的安全漏洞。
3. 人员安全性：高速铁路信号与通信系统中的操作人员必须具备相关的专业知识和操作技能，并接受严格的培训和考核。
只有熟练掌握操作流程和应急处理方法，才能保证系统的安全性。
此外，应加强对操作人员的监督和管理，建立健全的岗位责任制，确保人员安全意识和责任心的培养。
二、可靠性分析1. 故障预防：高速铁路信号与通信系统中，需要采取一系列的措施来预防可能导致故障的因素。
首先，定期进行设备巡检和维护，及时发现和解决潜在故障。
其次，设备的质量可靠性要求高，可采用可靠性设计技术来降低故障率。
此外，设备的供电系统和通信线路也要进行备份设计，以确保在一定故障情况下能够正常工作。
2. 异常处理：面对系统中可能出现的各种异常情况，高速铁路信号与通信系统需要建立完善的异常处理机制。
这包括应急演练和预案制定，以及监测系统的异常警报和及时处理程序。
高速铁路信号系统的集成化设计与优化随着交通技术的不断发展，高速铁路在现代化交通网络中发挥着至关重要的作用。
高速铁路的快速、高效和安全性能要求对其信号系统的设计和优化提出了更高的要求。
本文将讨论高速铁路信号系统的集成化设计和优化，从而提升铁路的运行效率和安全性。
一、高速铁路信号系统的集成化设计高速铁路信号系统的集成化设计是为了实现各个子系统之间的无缝衔接，提高系统的可靠性和运行效率。
集成化设计需要考虑以下几个方面：1. 轨道电路系统：轨道电路系统可以通过检测轨道上的电信号来判断列车的位置和速度。
集成化设计需要考虑轨道电路系统的布置和维护，确保准确地检测列车的位置和速度信息。
2. 信号机系统：信号机系统负责向列车驾驶员提供行车指示信号，指示列车的行驶速度和安全距离。
集成化设计需要考虑信号机系统的布置和控制，确保准确地提供行车指示信号。
3. 通信系统：通信系统在高速铁路信号系统中起着重要的作用，可以保证不同子系统之间的信息传递和交互。
集成化设计需要考虑通信系统的可靠性和安全性，确保各个子系统之间的信息传递畅通无阻。
4. 控制系统：控制系统是整个高速铁路信号系统的核心，负责对各个子系统进行协调和控制。
集成化设计需要考虑控制系统的智能化和自动化程度，以提高铁路的运行效率和安全性。
二、高速铁路信号系统的优化高速铁路信号系统的优化是为了提升铁路的运行效率和安全性，减少人为错误和故障发生的可能性。
优化工作可从以下几个方面入手：1. 优化信号灯设计：通过优化信号灯的布置和显示方式，可以准确地传达行车指示信息给列车驾驶员，降低人为错误的发生概率。
2. 优化信号机设置：根据高速铁路的运行速度和列车数量，合理设置信号机，确保列车在行驶过程中能够按时获得行车指示信号，减少行车延误的可能性。
3. 优化轨道电路系统：通过优化轨道电路的布置和维护，可以提高信号检测的准确性，降低误判出现的概率。
4. 优化通信系统：采用高效可靠的通信技术，确保不同子系统之间的信息传递畅通无阻，减少信息传递延时和丢失的发生。

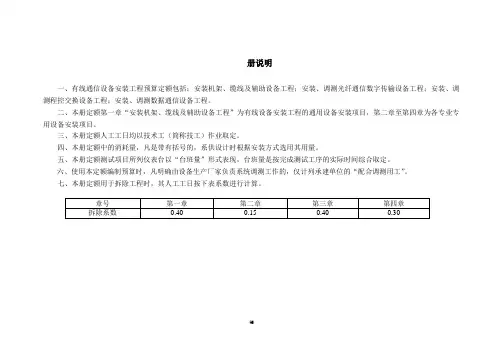

册说明一、有线通信设备安装工程预算定额包括：安装机架、缆线及辅助设备工程；安装、调测光纤通信数字传输设备工程；安装、调测程控交换设备工程；安装、调测数据通信设备工程。
二、本册定额第一章“安装机架、缆线及辅助设备工程”为有线设备安装工程的通用设备安装项目，第二章至第四章为各专业专用设备安装项目。
三、本册定额人工工日均以技术工（简称技工）作业取定。
四、本册定额中的消耗量，凡是带有括号的，系供设计时根据安装方式选用其用量。
五、本册定额测试项目所列仪表台以“台班量”形式表现，台班量是按完成测试工序的实际时间综合取定。
六、使用本定额编制预算时，凡明确由设备生产厂家负责系统调测工作的，仅计列承建单位的“配合调测用工”。
七、本册定额用于拆除工程时，其人工工日按下表系数进行计算。
445目录第一章安装机架、缆线及辅助设备说明 (4)第一节安装电缆槽道、走线架、机架、列柜 (5)第二节安装照明（列架、机台、）、信号灯盘 (7)第三节安装保安配线箱 (8)第四节安装配线架 (9)一、安装总配线架 (9)二、安装数字分配架、光分配架 (11)第五节布放设备缆线、软光纤 (12)一、布放设备电缆 (12)二、布放设备导线 (15)三、布放软光纤 (17)四、布放电力电缆 (18)第六节防护工程与辅助终端设备 (19)第二章安装、调测光纤数字传输设备说明 (21)第一节安装测试数字传输设备（PDH） (23)第二节安装测试数字传输设备（SDH、DXC） (24)第三节安装测试波分复用设备（WDM） (27)第四节安装测试再生中继及远供电源设备 (31)第五节安装、调测网络管理系统设备 (32)第六节调测系统通道 (33)一、调测SDH、PDH系统通道 (33)二、调测WDM系统通道 (34)三、光路优化 (35)545四、通道调测中间站配合、光纤复测 (36)第七节安装、调测同步网设备 (37)第三章安装、调测程控交换设备说明 (38)第一节安装程控交换设备 (39)第二节调测程控交换设备 (40)第三节安装、调测交换附属设备 (43)第四节调测用户交换机（PAB） (44)第五节调测智能网设备 (45)第六节安装、调测信令网设备 (46)第四章安装、调测数据通信设备说明 (47)第一节安装、调测数据通信网网络设备 (48)一、安装、调测数字数据网设备 (48)二、安装、调测宽带接入设备 (50)三、安装、调测路由器设备................................................................................................................ (51)四、安装、调测局域网交换机设备 (53)第二节安装、调测网络服务器、调制解调器 (54)一、安装、调测服务器设备 (54)二、安装、调测调制解调器 (55)三、安装、调测光电转换器、KVM切换器及工控器 (56)第三节安装、调测网络安全设备 (57)第四节安装、调测数据存储设备 (58)645第一章安装机架、缆线及辅助设备说明一、本章定额子目中未列出主材消耗的，由设计按实计列的；与设备成套供应的材料不再单独计列主材。
8 高速铁路的信号与通信8.1 概述高速铁路的服务宗旨是“安全、正点、快速、舒适”。
发展高速铁路不可能也不应只突出快速，更需要建立全新的运输模式，要在安全、正点、舒适上做文章。
高速铁路信号系统是保障列车运行安全、提高运输效率的关键技术装备，对全面实现高速铁路的服务宗旨举足轻重。
当今信息产业正以超出人们预料的速度迅速发展，通信和控制领域正发生一系列深刻变化，这必会对铁路信号、通信产品和服务产生积极影响。
这种影响主要表现在两方面：第一方面是产品的硬件和软件不断升级换代，产品安全性、可靠性、可用性和可维护性逐步提高，追求更高的性能价格比。
第二是向综合自动化方向发展，向更便利的人机对话方向发展，向全面提高运输质量和路网运输能力的方向发展，以满足运营的要求。
高速铁路信号系统是完成行车控制、运营管理的综合自动化系统，主要是由用于指挥行车的综合调度系统，用于控制列车行车间隔的列车运行控制系统（简称列控系统），用于控制进路的联锁系统以及代用信号设备和专用通信设备组成。
这是一套完整的信号安全制式，如图8-l所示。
高速铁路信号系统的设备主要布置在调度中心、车站、区间信号室、车辆段、维修基地、线路旁和列车上。
8.2 高速铁路的信号技术铁路信号技术是随着百年铁路的发展以及继电器、半导体、电子信息技术的变化而不断演进的。
随着运行速度的提高，列控系统、超速防护系统以及综合调度系统等成为高速铁路必不可少的信号技术。
高速铁路与普通铁路不同之处主要有：①高速铁路设置综合调度系统，对列车运营指挥实行集中控制方式；②取消传统的地面信号机，采用列控系统；③采用计算机网络传输和交换与行车、旅客服务相关的信息。
高速铁路信号系统由综合调度系统、列控系统、计算机联锁系统等几个部分组成，各部分之间通过具有保护功能的广域网联接，并传输信息。
传统的话音、信号凭证指挥方式不再适用于高速铁路。
以下简要介绍一下综合调度系统、列控系统、计算机联锁系统。
列控系统调度系统图8-1 高速铁路信号系统组成1．高速铁路综合调度系统世界各国高速铁路的行车调度系统基本可以分为两类：一类集多种业务组织和管理功能于一体，全线建设一个行车指挥为中心的综合调度系统，适用于列车在本线到发的高速客运专线。
另一类则采用按区域设置行车调度中心的方式，适用于列车类别多，与既有线行车组织和管理的关系密切的线路。
京沪高速铁路是一条与既有京沪线平行修建的高速客运专线。
高速线建成以后，运输组织模式采用本线旅客列车和跨线旅客列车共线运行的客运专线模式，既有线将主要为货物运输使用。
设置综合调度指挥中心是保证高速列车运营的基本需求，而中速列车跨越高速线与既有线运行，又要求调度系统必须解决跨线运行列车调度指挥的衔接问题。
综合调度系统是高速铁路运营管理指挥中枢，其业务有以下几个方面：（1）根据运输的需要，编制行车、车辆运用、乘务值班计划，制成运营计划；（2）当行车次序出现混乱时，制成临时运行图，调整运营计划；（3）监视沿线列车运行状况并对各车站进路实行集中控制；（4）统计各站旅客集散情况，调整行车计划，并向旅客提供有关信息服务。
随着计算机、通信和远程控制技术的发展，综合调度中心的系统技术也己经由传统的集中控制模式发展到网络化、智能化的集中管理、分散控制型，主要有运输管理系统、运行调度系统、牵引供电调度系统、动车组调度管理系统、基础设施调度管理系统、客运调度系统、安全监督系统等。
随着高速铁路技术在整个铁路网中的普及和推广，高速线与既有线之间开行跨线运行列车，已成为近年来日本和欧洲普遍的发展趋势。
跨线运输中，因与既有线行车组织和管理的关系密切，列车运行秩序易受引入线、相邻既有线列车运行不正常情况的影响。
2．高速铁路列控系统铁路沿线设置的闭塞分区长1.5～2km，当列车时速超过200km时，司机每二十几秒就要辨认一次信号显示，这超出了人正常的承受能力，识别信号的错误率会显著增加。
因此，传统的地面信号机显示作为指挥列车运行的凭证己不能适用，必须以列控系统车载设备的输出作为指挥高速列车司机安全运行的凭证，保障高速列车安全运行。
欧洲铁路行车速度超过160km/h时，均以列控系统作为行车指挥凭证。
这是高速列车运行必须满足的基本要求。
列控系统直接控制列车运行，主要由车载设备和地面设备两大部分组成。
地面设备与车载设备一起才能完成列车运行控制的功能。
列控系统在车站设有控制中心，如果车站距离过大，则每15～20 km还要在区间设立控制中心。
图8-2是列控系统地面设备框图。
控制中心通过电缆与铁路线上的轨道电路、信号机等设备相连，主要完成列车位置检测，形成速度信号，并将此信号传递给列车。
车载设备将按照速度信号控制列车制动。
图8-2 列控系统地面设备框图车载设备主要由天线、信号接收单元、制动控制单元、司机显示器、速度传感器等组成，设备框图见图8-3。
机车头部的天线接收到地面的速度命令信号，经过信号接收单元放大、滤波、解调后，将此命令的数据送到司机显示器和制动控制单元。
制动控制单元收到速度传感器传来的信号，测量出列车的实际速度，将实际速度与信号命令比较，如果判断列车需要制动则产生制动信号，直接启动列车制动系统。
列车就会自动减速或停车。
图8-3 列控系统车载设备框图列控系统主要功能是：（1）防止列车冒进关闭的信号机；（2）防止列车错误出发；（3）防止列车退行；（4）防止列车超速通过道岔；（5）防止列车超过线路允许的最大速度；（6）监督列车通过临时限速区段；（7）在出入库无信号区段限制列车速度。
为保证列控系统不间断地工作和加强设备的维修与管理，在列控系统的地面和车上都安装有监视设备。
地面监视系统可以检测信号机、轨道电路、地面控制中心的接收和发送设备等。
检测结果可以在维修工区显示及储存，也可以通过通信网送往维修基地和调度中心。
设备异常前数小时内，信号设备动作情况可以保存下来，供故障分析用。
车上监视设备可以将列车运行过程中速度信号、制动装置动作、列车实际速度和司机操作等状态保存下来，一般可保存12～72h。
出现重大事故，这些资料可用于事故分析。
目前，国外高速铁路采用的列控系统主要有日本新干线ATC系统，法国TGV铁路的TVM300及TVM430系统，德国及西班牙铁路采用的LZB系统，瑞典铁路的EBICAB900系统等。
各国的列控系统都有自己的特点，有不同的技术条件和适应范围。
列控系统按照地面向机车传送信号的连续性来分类，可分为点式和连续式两大类。
瑞典EBICAB900系统属于点式列控系统。
德国LZB系统、法国TVM系统、日本数字ATC系统均为连续式列控系统。
点式信号系统自从20世纪70年代采用应答器方式后，走上了数字化、集成化的道路，发展十分迅速。
目前适应500km/h高速列车可传递千比特信息的应答器已商品化。
点式列控系统造价低、维修工作少。
点式列控系统尽管接收地面信息不连续，但对列车运行与司机操纵的监督并不间断，因此也有很好的安全效能。
点式系统的主要弱点是信号追踪性不佳。
它只能在指定的信号点接收信息，如果列车经过某信号点之后，先行列车位置移动，地面信号发生了变化，车上控制系统不能立即知道，而必须等列车到达下一个信号点才能接收到。
因此，点式列控系统限制了列车追踪间隔的进一步减少。
在高速铁路中连续式列控系统是主流。
例如，采用连续式列车速度控制的法国TGV北方线列车追踪间隔为3min。
列控系统按照人机关系来分类，主要分为两类。
一种是以日本新干线ATC为代表的设备优先控制的方式；另一种是以法国TVM300/430系统为代表的司机优先控制的方式。
德国的LZB系统也是司机优先控制方式。
设备优先的列控系统在列车速度高于目标速度后立即进行制动控制，当列车速度低于目标速度后自动缓解，不必司机参与。
其优点是能最大限度减轻司机负担，有利于缩短列车追踪间隔。
这种控制方式对设备本身的自动化程度及列车的制动缓解性能要求较高。
人控优先的方式只有在列车速度超过安全运行所允许的速度，设备才进行惩罚性的强迫制动。
列车正常运行时设备不干预司机操作。
人控优先的系统有助于加强司机的责任感，发挥其驾驶技巧。
连续式列控系统按照超速判定方式可以分为阶梯控制方式和曲线控制方式。
阶梯控制方式时，每个闭塞分区设计为一个目标速度。
在一个闭塞分区中无论列车在何处都只按照固定的速度判定列车是否超速。
图8-4给出列车控制方式的示意图。
阶梯控制又细分为出口检查和入口检查两种方式。
其中细线阶梯为出口检查方式（法国TVM300方式）。
这种方式要求司机在闭塞分区内将列车速度降低到目标速度，设备在闭塞分区出口进行检查。
如果列车实际速度未达到目标速度以下，则设备自动进行制动。
这种方式由于要在列车到达停车信号处（目标速度为零）才检查列车速度是否为零，如果列车速度不是零，设备才进行制动。
由于制动后列车要走行一段距离才能停车，因此停车信号后方要有一段防护区。
图8-4中的较粗阶梯线为入口检查方式。
列车在闭塞分区入口处接收到目标速度信号后，立即以此速度进行检查，一旦列车超速，则进行制动使列车速度降低到目标速度以下。
日本新干线ATC就是采用这种方式。
这种方式在遇上停车信号时，列车在闭塞分区入口处立即制动，对许多列车来说会过早地停车，因此日本新干线采用了停车信号前再装P点的方式，轨道电路发送30信号，只在列车收到30信号且又经过P点时车上才会形成停车信号。
图8-4 列车控制方式示意图阶梯控制方式完全不需要距离信息，只要在停车信号与最高速度间增加若干中间速度信号，因此轨道信息量较少，设备相对比较简单。
这种传统的控制方式是目前高速铁路最普遍采用的控制方式。
第二种方式是曲线控制方式。
法国TVM430系统，就是这种方式（见图8-4中曲线）。
每个闭塞分区入口速度（上一个闭塞分区的目标速度）和出口速度（本闭塞分区目标速度）用曲线连接起。
在这种控制方式下，列车在一个闭塞分区中运行时，列控设备判定列车超速的目标速度不再是一个常数，而是随着列车行驶不断变化，即是距离的函数。
因此列控设备除了需要接收目标速度信息外，还要接收到闭塞分区长度及换算坡度的信息。
TVM430系统的轨道电路可以传递27 bit信息，其中目标速度信息6 bit，距离信息8 bit，坡度信息4 bit。
曲线控制方式和阶梯控制方式一样，每一个闭塞分区只给定一个目标速度，控制曲线把闭塞分区允许速度的变化连续地接起来。
因此，这种制式不需要像入口阶梯控制那样要在停车信号前设置P点，也可以不设置出口阶梯控制所必需的保护区段。
德国LZB系统和日本数字ATC系统不再对每一个闭塞分区规定一个目标速度，而是向列车传送目标速度、列车距目标的距离（与TVM430不一样，它可以包括多个闭塞分区的长度）等信息。
列车实行一次制动控制方式。
列车追踪间隔可以根据列车制动性能、车速、线路条件调整，可以提高混跑线路的通过能力。
