高速铁路信号系统介绍

高铁信号系统简析摘要：信号系统是铁路运输的核心设备，是铁路运行控制的神经中枢系统，高速铁路信号控制系统在保证高速铁路行车安全、提高运输效率中起着关键性的作用。

了解、掌握高速铁路信号控制原理和控制过程，使信号控制系统正常发挥效用，是高速铁路安全、准点运行的重要保障。

关键词：铁路运输信号检测信息控制正文1. 信号与信息控制技术进入20世纪60年代，随着电子技术的发展，电子设备和电子器件开始引入铁路信号控制系统。

车站联锁由电气集中向电子设备集中转化，区间设备也由半自动闭塞向移频（FSK）自动闭塞、相键（PSK）自动闭塞和调幅（ASK）自动闭塞等制式发展，由于电子系统动作速度加快，可靠性提高，并且信息量大，为高速铁路的信号控制系统的电子化、信息化奠定了基础。

70年代初世界第一代微处理联锁机的问世，使铁路信号控制的微电子控制时代迎来生机，在微机信号控制系统中，显著的特点是信息的容错技术得到了提高，所谓容错控制技术（Fault-Tol-erance Control）,是指通过系统设计方式，使得在控制系统元器件、甚至是模块故障情况下，系统通过冗余控制技术，将故障部件信息覆盖或屏蔽，输出正常状态的工作信息，即在局部设备故障的情况下，系统仍能维输出满足需要的工作信息，维持系统的工作效用，保证系统正常工作。

随着信息技术的发展，在信息运用技术、信息自动化、信息优化与信息智能化等四个方面的发展。

信息化技术是把客观的物理概念进行数字化处理，输入到计算机进行数据处理，按照优化技术生成某种预定的技术指标，在一定约束条件下求得最优解；信息智能化是信息处理的最高境界，包括信息的理解、推理、分析、判断等方面。

信息智能化的重要标志是信息对知识的表述和应用。

2. 高速铁路信号技术的应用铁路信号控制系统原以继电器为主件的分散控制技术，如电气集中联锁，区间半自动继电器闭塞等，称为信号系统的联锁、闭塞技术。

信号联锁和闭塞技术通过信息的逻辑处理，最终以地面信号机给出三种基本颜色——红、黄、绿（进站、出站可以是黄绿组合）的信号显示指挥列车运行。

高速铁路信号系统的设计与实施随着科技的不断发展和现代化交通网络的建设，高速铁路的快速发展已成为现代交通业的重要一环。

在高速铁路的运行中，信号系统的设计和实施起着关键的作用，保障了列车运行的安全和高效。

本文将探讨高速铁路信号系统的设计与实施。

一、高速铁路信号系统的重要性高速铁路信号系统是指确保列车在铁路线路上安全运行的设备和控制系统。

它主要包括信号灯、信号柱、信号机、闭塞设备、通信设备等。

高速铁路信号系统的设计和实施的目的是确保列车之间的安全距离、控制列车的运行速度、提供准确的信息，以防止事故发生，同时保障行车的高效性和稳定性。

首先，高速铁路信号系统的安全功能至关重要。

高速铁路上的列车运行速度较快，运行的精确性和快速性是确保安全运行的关键。

通过合理的信号系统，可以实现列车之间的安全距离控制，预先警示司机停车或减速，并能提供必要的信息和引导，以确保列车安全驶入车站和出站。

其次，高速铁路信号系统也对行车速度进行调控和控制。

通过信号系统，可以根据实际情况对列车的运行速度进行调节，实现列车之间的相对运行速度和安全距离控制。

这能够确保高速列车在运行过程中具有更高的平均速度，并减少因列车之间距离太近导致的追尾事故。

最后，高速铁路信号系统的实施还可以提供可靠的信息和引导。

乘客需要准确的信息来指导他们的行程计划。

通过信号系统，旅客可以得知列车的运行时间、到站时间以及接续车次等等，从而在旅程中能够更加便捷地安排自己的时间和行程。

二、高速铁路信号系统的设计要点在高速铁路信号系统的设计中，有一些关键要点需要特别注意。

首先，信号系统的整体设计需要考虑高速铁路的特点。

高速铁路具有运行速度快、列车密度大的特点，因此，信号系统应该考虑到列车的运行速度，在信号灯的布置上要足够清晰和醒目，以便司机能够及时获取有效的信息。

其次，信号系统的设备应具备高可靠性和耐用性。

高速铁路是一项长期运营的工程，信号系统的设备应该能够长期稳定运行，且能够适应各种天气条件和环境要求。

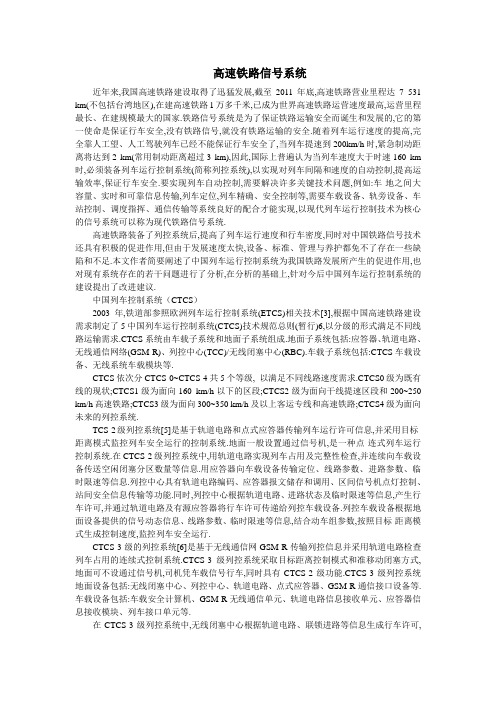

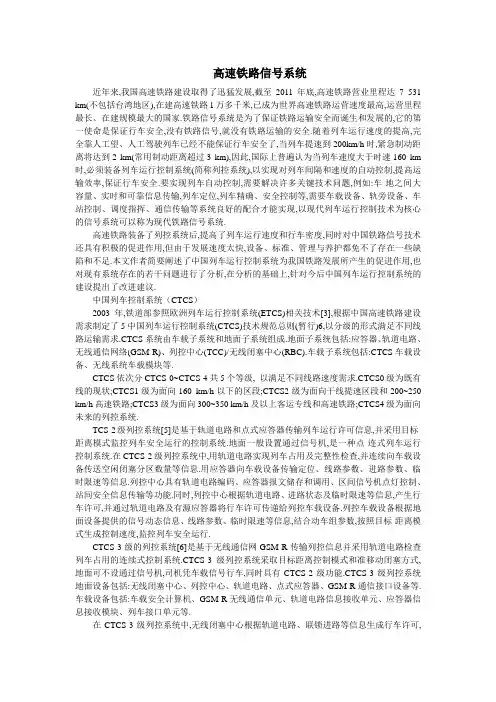

高速铁路信号系统近年来,我国高速铁路建设取得了迅猛发展,截至2011年底,高速铁路营业里程达7 531 km(不包括台湾地区),在建高速铁路1万多千米,已成为世界高速铁路运营速度最高,运营里程最长、在建规模最大的国家.铁路信号系统是为了保证铁路运输安全而诞生和发展的,它的第一使命是保证行车安全,没有铁路信号,就没有铁路运输的安全.随着列车运行速度的提高,完全靠人工望、人工驾驶列车已经不能保证行车安全了,当列车提速到200km/h时,紧急制动距离将达到2 km(常用制动距离超过3 km),因此,国际上普遍认为当列车速度大于时速160 km 时,必须装备列车运行控制系统(简称列控系统),以实现对列车间隔和速度的自动控制,提高运输效率,保证行车安全.要实现列车自动控制,需要解决许多关键技术问题,例如:车-地之间大容量、实时和可靠信息传输,列车定位,列车精确、安全控制等,需要车载设备、轨旁设备、车站控制、调度指挥、通信传输等系统良好的配合才能实现,以现代列车运行控制技术为核心的信号系统可以称为现代铁路信号系统.高速铁路装备了列控系统后,提高了列车运行速度和行车密度,同时对中国铁路信号技术还具有积极的促进作用,但由于发展速度太快,设备、标准、管理与养护都免不了存在一些缺陷和不足.本文作者简要阐述了中国列车运行控制系统为我国铁路发展所产生的促进作用,也对现有系统存在的若干问题进行了分析,在分析的基础上,针对今后中国列车运行控制系统的建设提出了改进建议.中国列车控制系统（CTCS）2003年,铁道部参照欧洲列车运行控制系统(ETCS)相关技术[3],根据中国高速铁路建设需求制定了5中国列车运行控制系统(CTCS)技术规范总则(暂行)6,以分级的形式满足不同线路运输需求.CTCS系统由车载子系统和地面子系统组成.地面子系统包括:应答器、轨道电路、无线通信网络(GSM-R)、列控中心(TCC)/无线闭塞中心(RBC).车载子系统包括:CTCS车载设备、无线系统车载模块等.CTCS依次分CTCS-0~CTCS-4共5个等级, 以满足不同线路速度需求.CTCS0级为既有线的现状;CTCS1级为面向160 km/h以下的区段;CTCS2级为面向干线提速区段和200~250 km/h高速铁路;CTCS3级为面向300~350 km/h及以上客运专线和高速铁路;CTCS4级为面向未来的列控系统.TCS-2级列控系统[5]是基于轨道电路和点式应答器传输列车运行许可信息,并采用目标-距离模式监控列车安全运行的控制系统.地面一般设置通过信号机,是一种点-连式列车运行控制系统.在CTCS-2级列控系统中,用轨道电路实现列车占用及完整性检查,并连续向车载设备传送空闲闭塞分区数量等信息.用应答器向车载设备传输定位、线路参数、进路参数、临时限速等信息.列控中心具有轨道电路编码、应答器报文储存和调用、区间信号机点灯控制、站间安全信息传输等功能.同时,列控中心根据轨道电路、进路状态及临时限速等信息,产生行车许可,并通过轨道电路及有源应答器将行车许可传递给列控车载设备.列控车载设备根据地面设备提供的信号动态信息、线路参数、临时限速等信息,结合动车组参数,按照目标-距离模式生成控制速度,监控列车安全运行.CTCS-3级的列控系统[6]是基于无线通信网GSM-R传输列控信息并采用轨道电路检查列车占用的连续式控制系统.CTCS-3级列控系统采取目标距离控制模式和准移动闭塞方式,地面可不设通过信号机,司机凭车载信号行车,同时具有CTCS-2级功能.CTCS-3级列控系统地面设备包括:无线闭塞中心、列控中心、轨道电路、点式应答器、GSM-R通信接口设备等.车载设备包括:车载安全计算机、GSM-R无线通信单元、轨道电路信息接收单元、应答器信息接收模块、列车接口单元等.在CTCS-3级列控系统中,无线闭塞中心根据轨道电路、联锁进路等信息生成行车许可,并通过GSM-R无线通信系统将行车许可、线路参数、临时限速传输给CTCS-3级车载设备.同时,通过GSM-R无线通信系统接收车载设备发送的位置和列车数据等信息.列控中心接收轨道电路的信息,并通过联锁系统传送给无线闭塞中心.同时,列控中心具有轨道电路编码等CTCS-2级系统列控中心功能,满足作为CTCS-3级后备系统需要.应答器向车载设备传输定位、等级转换、线路参数和临时限速等信息,满足后备系统需要.车载安全计算机根据地面设备提供的行车许可、线路参数、临时限速等信息,结合动车组参数,按照目标距离连续速度控制模式生成动态速度曲线,监控列车安全运行.尽管CTCS-2级和CTCS-3级列控系统的发展使我国铁路信号技术取得了长足进步,但由于从制定技术标准到大规模投入运行发展速度太快,设备、标准、安装工程、管理与养护都免不了存在一些缺陷和不足,需要认真总结、及时调整,避免酿成重大行车事故.。

高速铁路信号系统模块化改造方案一、高速铁路信号系统概述高速铁路信号系统是确保列车安全、高效运行的关键技术之一。

随着科技的发展和铁路运输需求的不断增长，传统的信号系统逐渐暴露出一些局限性，如可扩展性差、维护成本高、技术更新缓慢等问题。

因此，对高速铁路信号系统进行模块化改造，以提高其灵活性、可靠性和经济性，已成为铁路行业的重要课题。

1.1 高速铁路信号系统的核心功能高速铁路信号系统的核心功能主要包括以下几个方面：- 列车运行控制：通过信号系统控制列车的启动、运行和停车，确保列车按照预定的轨道和速度运行。

- 列车追踪间隔：通过信号系统实现列车之间的安全追踪间隔，避免列车间的碰撞。

- 故障检测与诊断：信号系统能够实时检测列车和轨道的异常情况，并进行故障诊断，确保列车安全运行。

- 信息传输与处理：信号系统需要高效地处理和传输列车运行数据、轨道状态信息等，为列车运行提供决策支持。

1.2 高速铁路信号系统的技术特点高速铁路信号系统具有以下技术特点：- 高度自动化：信号系统能够自动控制列车的运行，减少人为干预。

- 高可靠性：信号系统需要具备高可靠性，以确保列车运行的安全性。

- 高实时性：信号系统需要快速响应列车和轨道的状态变化，实现实时控制。

- 高兼容性：信号系统需要能够与不同的列车控制系统和轨道设施兼容。

二、高速铁路信号系统的模块化改造模块化改造是指将传统的一体化信号系统拆分为多个的模块，每个模块负责特定的功能，通过标准化的接口实现模块间的互联互通。

这种改造方式可以带来以下优势：2.1 提高系统的可扩展性模块化设计使得信号系统可以根据实际需求灵活扩展，新增或替换模块而不影响整个系统的运行。

2.2 降低维护成本模块化设计简化了系统的维护工作，便于快速定位和修复故障模块，降低维护成本。

2.3 加速技术更新模块化设计允许快速集成新技术，加速信号系统的技术更新和升级。

2.4 模块化改造的关键技术模块化改造的关键技术包括：- 模块化设计：将信号系统拆分为多个功能模块，每个模块具有明确的功能和接口。

高速铁路信号与控制系统高速铁路的信号与控制系统，是高速列车安全、高密度运行的基本保证。

因此，世界各国发展高速铁路，都十分重视行车安全及其相关支持系统的研究和开发。

高速铁路的信号与控制系统是集微机控制与数据传输于一体的综合控制与管理系统，是当代铁路适应高速运营、控制与管理而采用的最新综合性高技术，一般通称为先进列车控制系统(Advanced Train Control Systems)。

如北美的先进列车控制系统(ATCS)和先进铁路电子系统(ARES)，欧洲列车控制系统(ETCS)，法国的实时追踪自动化系统(ASTREE)，日本的计算机和无线列车控制系统(CARAT)，等等。

先进列车控制系统是铁路在技术上的一次突破，它将使铁路和整个国民经济取得巨大的经济效益。

从80年代初开始研究的先进列车控制系统,现仍处于研究、试验与完善之中。

近年来，许多国家为先进列车控制系统研制了多种基础技术设备，如列车自动防护系统、卫星定位系统、车载智能控制系统、列车调度决策支持系统、分散式微机联锁安全系统、列车微机自动监测与诊断系统等。

世界上许多国家如美国、加拿大、日本和西欧各国都将在20世纪末到21世纪初，逐步推广应用这些新技术。

目前一些国家已经开始分层次的实施。

ARES系统是为了提高铁路运输的安全和效率而研制的两种基本控制系统之一。

它采用全球定位卫星接收器和车载计算机，通过无线通信与地面控制中心连接起来，实现对列车的智能控制。

中心计算机根据线路状态信息和机车计算机报告的本身位置和其他列车状态信息等，随时计算出应采取的措施，使列车有秩序地行驶，并能控制列车实现最佳的制动效果。

全球定位卫星系统定位精确，误差不超过1m。

ARES并利用全球定位卫星来绘制实时地图，使司机能在驾驶室的监视器上清楚地了解列车前方的具体情况，从而解决了夜间和雨雾天气时的观察困难。

ATCS，即先进列车控制系统则采用设在地面上的查询应答器(Transponder)，而不用全球定位卫星。

高速铁路技术中信号控制系统的使用教程随着科技的发展和城市化进程，高速铁路的建设在世界各地正在飞速推进。

而在高速铁路系统中，信号控制系统是至关重要的一部分，它对于确保列车运行的安全和高效起着重要作用。

本文将介绍高速铁路技术中信号控制系统的使用教程。

一、高速铁路信号控制系统概述高速铁路信号控制系统是一种基于先进技术的列车运行控制系统，它通过信号来指示列车运行状态、速度和安全情况，保障列车的运行安全和正常。

信号控制系统主要有三大组成部分：信号机、轨道电路和列车自动控制系统。

1.1 信号机信号机是信号控制系统中的重要装置，用于向列车驾驶员和乘客传递信息。

信号机采用灯光和数字显示来指示列车行驶速度、安全情况以及列车停车和发车的指令。

信号机的种类多样，例如：信号灯、信号显示器等。

1.2 轨道电路轨道电路是信号控制系统中的传感设备，通过轨道上的电流变化来实时监控列车位置。

轨道电路根据列车的位置将信息发送给信号机，以便及时调整信号的显示和控制列车的行驶速度。

通过轨道电路，信号控制系统可以实现列车的自动控制。

1.3 列车自动控制系统列车自动控制系统是一个用于监控和控制列车的系统，它集成了列车的运行信息、信号机的指令和轨道电路的监测数据，通过计算机算法来实现列车的自动驾驶和速度控制。

列车自动控制系统可以确保列车运行的安全和高效。

二、高速铁路信号控制系统的使用教程2.1 信号机的使用在高速铁路中，信号机主要用于向列车驾驶员和乘客传递信息。

驾驶员需要密切关注信号机的指示，遵循其要求进行操作。

不同的信号指示含义不同，例如，绿灯表示行驶、黄灯表示减速、红灯表示停车等。

驾驶员需要根据信号机指示的灯光变化做出相应的反应，确保列车行驶的安全。

2.2 轨道电路的使用轨道电路是高速铁路信号控制系统中的重要传感设备，用于实时监测列车位置并发送信息给信号机。

驾驶员需要理解轨道电路的工作原理和监测方法。

同时，在驾驶列车的过程中，注意避免轨道电路故障和干扰，保证传感器正常工作。

高速铁路与城市轨道交通信号系统的比较1. 引言1.1 介绍高速铁路和城市轨道交通信号系统高速铁路和城市轨道交通信号系统是现代铁路交通领域不可或缺的组成部分。

高速铁路是指设计时速达到每小时250公里以上的铁路系统，拥有较高的列车运行速度和较大的运输能力。

而城市轨道交通信号系统则是指在城市内建设的轨道交通线路，如地铁、轻轨等，主要为城市居民提供便捷的交通服务。

两者在信号系统方面都有着重要的作用，为列车运行提供安全保障和准确控制。

高速铁路信号系统通常采用先进的自动控制技术，如ETCS（欧洲列车控制系统）等，能够实现列车之间的自动保持安全距离和实时通信。

城市轨道交通信号系统也在不断升级，采用类似的自动控制技术，以确保列车在高密度的城市运行环境下保持安全和高效。

高速铁路和城市轨道交通信号系统在技术上各有特点，但都致力于提高列车运行的安全性和效率。

通过比较这两种系统，可以更好地了解它们各自的优势和不足，为未来的发展提供参考和借鉴。

1.2 阐述比较的必要性比如高速铁路与城市轨道交通信号系统在技术原理、信号系统布局、安全性、运行速度、投资成本等方面存在很多差异，因此进行比较分析非常必要。

通过比较高速铁路和城市轨道交通信号系统的优缺点，可以为相关领域的研究和发展提供参考和指导。

比较分析还可以帮助我们更深入地了解两种信号系统的特点和特性，为制定合理的规划和决策提供依据。

深入比较高速铁路和城市轨道交通信号系统的相关内容对于促进交通系统的发展和提高运行效率具有重要意义。

2. 正文2.1 技术原理比较高速铁路和城市轨道交通信号系统在技术原理上有着一定的区别。

高速铁路信号系统采用的是雷达和GPS技术，通过地面设备和车载设备之间的通信，实现列车位置追踪和通信联锁。

这种技术可以实现列车的自动控制和精确的位置控制，确保列车在高速运行时能够保持安全距离。

相比之下，城市轨道交通信号系统则更多采用传统的信号灯和线路电路技术。

城市轨道交通车辆一般较为密集，信号系统更注重列车之间的防撞和控制，采取了较为保守的控制策略，如固定停车距离、区段间隔等。

高速铁路信号系统设计与性能分析随着现代交通技术的快速发展，高速铁路成为了现代城市间交通的重要方式之一。

高速铁路信号系统作为高速铁路设施的重要组成部分，对于确保列车行驶安全和运行效率具有至关重要的作用。

本文将对高速铁路信号系统的设计和性能进行分析，并探讨其对铁路运行的影响和挑战。

一、高速铁路信号系统设计高速铁路信号系统设计的目标是确保列车在运行过程中能够准确、及时地接收到信号信息，及时调整列车的运行速度和方向。

设计过程主要包括信号灯的设置、信号电缆的布置和信号控制中心的建设等。

1. 信号灯的设置高速铁路信号灯的设置需要根据列车的运行速度和行车方向进行合理规划。

通常，信号灯分为红灯、黄灯和绿灯。

红灯表示停车或注意，黄灯表示减速，而绿灯表示可以行驶。

信号灯的设置要确保信号传递的准确性和可靠性，以避免事故和延误的发生。

2. 信号电缆的布置高速铁路信号电缆的布置需要考虑到信号的传输距离和传输速度。

通常情况下，信号电缆会沿着铁路线路进行布置，并与信号灯和信号控制中心相连接。

同时，信号电缆的维护和保护也是设计过程的重要一环，以确保信号传输的稳定和可靠。

3. 信号控制中心的建设信号控制中心是高速铁路信号系统的核心，负责监控和控制列车的运行状态。

信号控制中心通常配备有先进的计算机系统和监控设备，以实时地获取列车的位置信息，并向列车发送指令以调整其运行速度和方向。

同时，信号控制中心还需要具备故障诊断和恢复的能力，以确保系统的稳定运行和故障的及时修复。

二、高速铁路信号系统性能分析高速铁路信号系统的性能分析是对其性能指标的评估和优化过程。

主要从通信延迟、数据传输速率和系统可靠性等方面对其进行分析。

1. 通信延迟高速铁路信号系统中，通信延迟是指信号传输从发送端到接收端所需的时间。

通信延迟的过大会对列车运行造成影响，可能导致列车的行驶速度和方向调整不及时，进而影响列车的运行安全。

因此，在设计信号系统时应尽量减小通信延迟，提高数据传输的效率和准确性。

高速铁路信号系统研究与应用近年来，高速铁路的发展已经成为了中国交通建设的重要标志，同时也方便了人们的出行。

高速列车运行速度快，因此其信号系统必须保证稳定、高效、准确。

本文将重点探讨高速铁路信号系统的研究和应用。

一、高速铁路信号系统概述高速铁路信号系统是高速铁路上运行的列车通过信号系统控制其运行速度与安全的系统，是保证列车安全行驶的基础设施。

高速列车的牵引速度和安全控制水平要求其信号系统在极短的时间内得到传递、执行和响应。

与传统的信号系统相比，高速铁路信号系统更加高效、准确、智能，同时还具有更高的安全性能。

二、高速铁路信号系统的技术特点1.数字化控制技术高速铁路信号系统采用的是数字化控制技术，其主要特点是实现运行模式的可编程控制和实时速度控制，大大提升了列车运行的效率和安全性。

2.联锁技术联锁技术是高速铁路信号系统的核心技术之一，主要完成列车的行车和防护控制任务。

它采用计算机控制、数字化输入和输出技术，可实现联锁功能，避免重复操作和冲突问题的发生。

同时，联锁系统还实现了对列车位置和速度的实时监控，有效降低了事故风险。

3.自动调度技术高速铁路信号系统使用的是自动调度技术，它采用了计算机控制，设备智能化，实现列车的优化调度和运行控制。

通过实时监控列车的状态和位置，能够及时调整列车的运行速度和行车方案，保证列车安全、高效地运行。

三、高速铁路信号系统的应用高速铁路信号系统的应用范围非常广泛，涉及铁路建设、运行、维护等多个方面。

它通过优化列车运行、提升行车安全、降低事故风险等方面的优势，为高速铁路的快速发展提供了有力支持。

1.铁路建设高速铁路信号系统在铁路建设中的应用非常重要，它可以实现隧道、桥梁等复杂地形处的列车自动控制，避免列车运行出现安全事故。

2.铁路调度高速铁路信号系统的应用也是可以看到在铁路调度中的重要性。

它可以优化列车的时刻表，提供追踪载客列车的实时运行数据，从而保证列车的正常运行并提高运行速度。

高速铁路系统中的信号和控制技术的使用技巧在现代高速铁路系统中，信号和控制技术起着关键性的作用。

这些技术不仅能确保列车行驶的安全和顺畅，还能提高铁路系统的运行效率。

本文将介绍高速铁路系统中常用的信号和控制技术，以及它们的使用技巧。

一、自动列车防护系统（ATP）自动列车防护系统（Automatic Train Protection，ATP）是高速铁路系统中最重要的信号和控制技术之一。

ATP通过在列车和轨道上安装传感器和通信设备，实现对列车的自动保护和控制。

其主要功能包括列车自动制动、列车自动停车、列车自动限速等。

在使用ATP系统时，需要注意以下几个技巧：首先，ATP系统需要与列车的安全控制系统相配合使用，确保列车能够及时响应防护系统的指令；其次，对ATP系统进行定期检修和维护，保证其正常运行；最后，人员培训也是非常重要的，列车驾驶员和维护人员需要掌握ATP系统的使用方法和应对异常情况的技巧。

二、轨道电路检测技术为了保障高速铁路系统的安全运营，轨道电路检测技术被广泛应用于信号和控制系统中。

它通过轨道上的电路来检测列车的位置和运行状态，并向列车发送相应的指令。

轨道电路检测技术可以有效地监测列车的位置、速度和轮轨间的接触情况，从而实现对列车的精确控制和保护。

在使用轨道电路检测技术时，需要注意以下几个技巧：首先，要确保轨道电路的稳定运行，避免电路短路和接触不良等故障；其次，及时修复轨道电路中的故障，确保信号的准确性和及时性；最后，进行定期的轨道电路检测和维护，提前发现和排除潜在问题。

三、列车控制系统列车控制系统是高速铁路系统中另一个重要的信号和控制技术。

它通过对列车的加速、减速和制动进行精确控制，实现列车的安全和平稳运行。

列车控制系统通常由车载设备和地面设备组成，二者之间通过无线通信进行数据传输和指令控制。

在使用列车控制系统时，需要注意以下几个技巧：首先，确保车载设备的正常运行，及时修复故障设备，并进行定期的维护保养；其次，确保地面设备的稳定运行，及时解决通信故障和数据传输问题；最后，列车驾驶员需要熟悉列车控制系统的使用方法和操作技巧，保证列车行驶的精确控制。
