常见铸件缺陷及方案改善对策讲解

铸造铸件常见缺陷原因与解决方法分析前言铸造工艺过程复杂，影响铸件质量的因素很多，往往由于原材料控制不严，工艺方案不合理，生产操作不当，管理制度不完善等原因，会使铸件产生各种铸造缺陷。

常见的铸件缺陷名称、特征和产生的原因，详见下表。

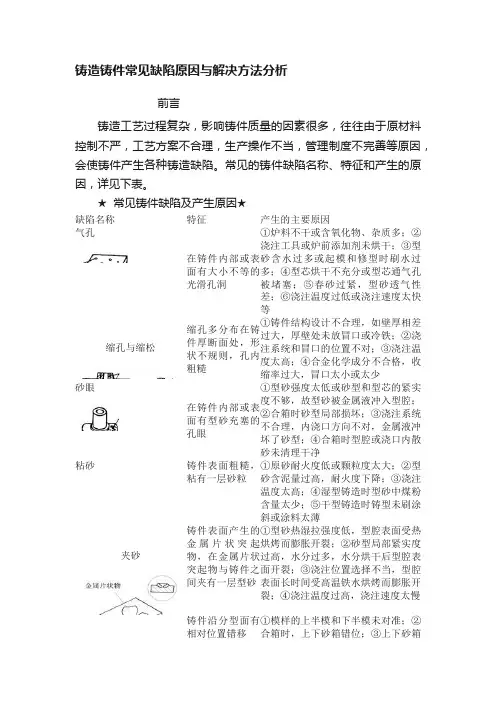

★ 常见铸件缺陷及产生原因★缺陷名称特征产生的主要原因气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等缩孔与缩松缩孔多分布在铸件厚断面处，形状不规则，孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净粘砂铸件表面粗糙，粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄夹砂铸件表面产生的金属片状突起物，在金属片状突起物与铸件之间夹有一层型砂①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱错型未夹紧或上箱未加足够压铁，浇注时产生错箱冷隔铸件上有未完全融合的缝隙或洼坑，其交接处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满浇不足铸件未被浇满裂纹铸件开裂，开裂处金属表面有氧化膜①铸件结构设计不合理，壁厚相差太大，冷却不均匀；②砂型和型芯的退让性差，或春砂过紧；③落砂过早；④浇口位置不当，致使铸件各部分收缩不均匀★ 常见铸件缺陷及预防措施★序缺陷名称缺陷特征预防措施1 气孔在铸件内部、表面或近于表面处，有大小不等的光滑孔眼，形状有圆的、长的及不规则的，有单个的，也有聚集成片的。

铸造工艺流程中的铸件缺陷分析与改进策略铸造工艺是一种重要的金属加工方法，用于制造各种形状的金属件。

然而，在铸造过程中，铸件缺陷是一个常见的问题，它会影响到铸件的质量和性能。

因此，对于铸造工艺流程中的铸件缺陷进行深入分析，并提出改进策略，对于提高铸件质量和工艺效率具有重要意义。

一、铸件缺陷的分类与原因分析在铸造工艺中，铸件缺陷可以分为表面缺陷和内部缺陷两类。

常见的表面缺陷包括气孔、砂眼、砂洞等；内部缺陷主要有夹杂物、孔洞、收缩系数不均匀等。

1.1 气孔气孔是铸造工艺中最常见的表面缺陷之一。

其形成的原因通常有两个方面，一是液态金属中溶解气体含量过高，二是在金属凝固过程中，气体生成而未能有效排除。

造成气孔的常见因素包括砂芯质量不佳、浇注温度过高、浇注速度过快等。

1.2 砂眼和砂洞砂眼是指铸件表面局部凹陷的缺陷，而砂洞是指铸件内部或边缘凹陷的缺陷。

主要原因包括模具缺陷、浇注系统设计不合理、浇注金属温度过低等。

1.3 夹杂物夹杂物是指铸件中存在的杂质，如炉渣、油污等。

其主要原因包括铁水净化不彻底、砂芯质量不佳等。

1.4 孔洞孔洞是指铸件内部存在的封闭空腔。

常见的孔洞形式包括气孔和收缩孔。

造成孔洞的原因主要有铁水中含气量高、铸型泥浆含水量高等。

1.5 收缩系数不均匀收缩系数不均匀是指铸件不同部位的收缩量不一致。

这可能会引起铸件的内部应力集中，从而导致开裂和变形。

收缩系数不均匀的原因包括铸造合金的特性、浇注温度的控制等。

二、改进策略为了减少铸件缺陷，提高铸件质量和工艺效率，以下是一些改进策略的具体措施：2.1 优化模具设计模具设计是影响铸件质量的关键因素之一。

通过优化模具结构、提高模具材料质量和表面光洁度，可以减少砂眼、砂洞等表面缺陷的产生。

2.2 控制浇注温度和速度浇注温度和速度对铸件质量有着直接的影响。

合理控制浇注温度和速度，可以降低气孔和夹杂物等缺陷的产生。

2.3 改进铸型材料和工艺选择合适的铸型材料，对铸件质量和工艺效率的提高至关重要。

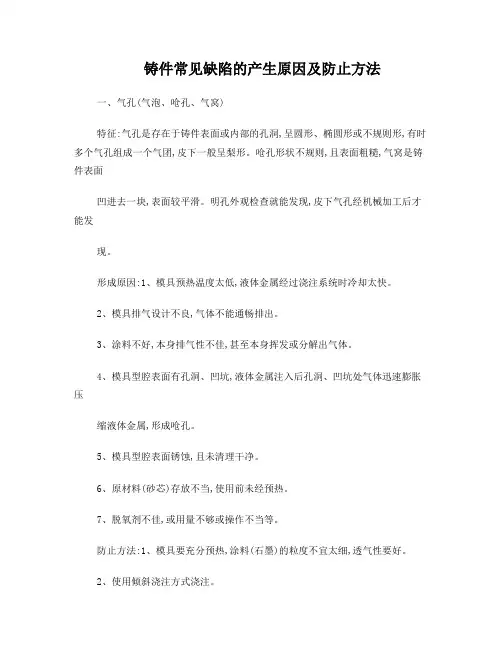

铸件常见缺陷的产生原因及防止方法一、气孔(气泡、呛孔、气窝)特征:气孔是存在于铸件表面或内部的孔洞,呈圆形、椭圆形或不规则形,有时多个气孔组成一个气团,皮下一般呈梨形。

呛孔形状不规则,且表面粗糙,气窝是铸件表面凹进去一块,表面较平滑。

明孔外观检查就能发现,皮下气孔经机械加工后才能发现。

形成原因:1、模具预热温度太低,液体金属经过浇注系统时冷却太快。

2、模具排气设计不良,气体不能通畅排出。

3、涂料不好,本身排气性不佳,甚至本身挥发或分解出气体。

4、模具型腔表面有孔洞、凹坑,液体金属注入后孔洞、凹坑处气体迅速膨胀压缩液体金属,形成呛孔。

5、模具型腔表面锈蚀,且未清理干净。

6、原材料(砂芯)存放不当,使用前未经预热。

7、脱氧剂不佳,或用量不够或操作不当等。

防止方法:1、模具要充分预热,涂料(石墨)的粒度不宜太细,透气性要好。

2、使用倾斜浇注方式浇注。

3、原材料应存放在通风干燥处,使用时要预热。

4、选择脱氧效果较好的脱氧剂(镁)。

5、浇注温度不宜过高。

二、缩孔(缩松)特征:缩孔是铸件表面或内部存在的一种表面粗糙的孔,轻微缩孔是许多分散的小缩孔,即缩松,缩孔或缩松处晶粒粗大。

常发生在铸件内浇道附近、冒口根部、厚大部位,壁的厚薄转接处及具有大平面的厚薄处。

形成原因:1、模具工作温度控制未达到定向凝固要求。

2、涂料选择不当,不同部位涂料层厚度控制不好。

3、铸件在模具中的位置设计不当。

4、浇冒口设计未能达到起充分补缩的作用。

5、浇注温度过低或过高。

防治方法:1、提高磨具温度。

2、调整涂料层厚度,涂料喷洒要均匀,涂料脱落而补涂时不可形成局部涂料堆积现象。

3、对模具进行局部加热或用绝热材料局部保温。

4、热节处镶铜块,对局部进行激冷。

5、模具上设计散热片,或通过水等加速局部地区冷却速度,或在模具外喷水,喷雾。

6、用可拆缷激冷块,轮流安放在型腔内,避免连续生产时激冷块本身冷却不充分。

7、模具冒口上设计加压装置。

8、浇注系统设计要准确,选择适宜的浇注温度。

压铸件常见缺陷及解决办法
1、尖角缺陷：表现为在压铸件的边缘和表面出现尖利的角，其
原因是模具的固定不牢，模具合模前没有铂精加光等操作，模具和表
面间的空隙较大，导致铸件连续流和溅射的金属物料的冷凝无法完全
填充到模具内。

解决办法是在压铸件的模具制作中要注意模具的固定，还要在合模前进行铂精加光，使模具缝隙尽量控制在最小。

2、翘曲缺陷：表现为铸件胚体过大或模具设计不当，导致部分
孔表面被填充的金属物料过度凝固后发生变形。

解决办法是提高铸件
的成型质量，在模具设计时应注意做到模具中高低正常，同时要增加
相应的引流装置，降低铸件表面在压铸过程中的温度，减少物料凝固
时间。

3、凹槽缺陷：表现为压铸件内壁或内孔出现浅深不均、粗糙凹槽，一般出现在内壁与模穴孔面间，其原因是模具合模时并未完全排
除空气，另外铸件内孔口位、形喉与内壁模穴间距过大，空气中的熔
融物料的细沙子难以充分清除也会导致此缺陷的产生。

解决办法是采
取真空压铸成型，即采用真空室和真空阀将空气真空，以消除空气；
另外应改变合模方式和模具设计，减少内孔口位与形喉与内壁模穴间距。

常见压铸件缺陷及解决方法常见的压铸件缺陷包括疏松、气孔、烧结、裂纹、砂眼等。

下面将对这些缺陷进行逐一解释，并提供相应的解决方法。

1.疏松：疏松是由于熔融金属凝固时形成的气体或未熔化的固体杂质在压铸件内部形成气孔而导致的。

疏松不仅会降低压铸件的强度和硬度，还会引起气门席位不密封、变形等问题。

解决方法包括合理选择冷料铸造工艺、提高铸型制备技术、优化压铸工艺参数等。

2.气孔：气孔是由于熔金属在充型过程中，未排出液态金属中的气体而形成的。

气孔通常呈现为孔洞状，会严重影响压铸件的表面质量和机械性能。

解决方法包括改善金属液的质量、提高模具排气性能、优化压铸工艺参数、采用真空压铸等。

3.烧结：烧结是指在压铸过程中，由于金属在高温高压条件下与模具接触过久而发生的表面热蚀伤。

烧结会引起表面孔洞、氧化和金属元素丢失等问题。

解决方法包括使用合适的模具材料、降低模具温度、缩短冷却时间等。

4.裂纹：压铸件中的裂纹可以是细小的微裂纹，也可以是较大的结构性裂纹。

裂纹会导致压铸件的破坏、漏气和泄漏等问题。

解决方法包括增加浇注系统的冷却时间、提高模具的强度和刚度、优化压铸工艺参数等。

5.砂眼：砂眼是因为铸件表面存在颗粒状材料，如砂粒等而形成的凹陷或凸起。

砂眼会影响压铸件的美观性和表面质量。

解决方法包括优化型腔冷却系统、提高浇注系统的冷却时间、改善铸型制备工艺等。

总的来说，要解决常见的压铸件缺陷，需要从改善熔融金属的质量、优化模具设计和制备工艺、调整压铸工艺参数等多个方面入手。

此外，还需要采用适当的检测手段，如金相分析、X射线检测、超声波检测等，对压铸件进行质量检验，及时排除可能存在的缺陷。

产生原因分析判断及解决办法1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。

1、产品发黑，伴有流痕。

适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。

改进浇注系统，改善内浇口的填充方向。

另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。

更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。

提高压射速度，6、铸件整体压不实。

提高比压（尽量不采用）。

缺陷1 ---- 冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。

其他名称：冷接（对接）缺陷2 ---- 擦伤其他名称：拉伤、拉痕、粘模伤痕缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。

产生原因 分析判断及解决办法 1、型芯、型壁的铸造斜度太小或出现倒斜度； 2、型芯、型壁有压痕； 3、合金粘附模具；4、铸件顶出偏斜，或型芯轴线偏斜；5、型壁表面粗糙；6、涂料常喷涂不到；7、铝合金中含铁量低于0.6%； 8、合金浇注温度高或模具温度太高；9、浇注系统不正确， 直接冲击型壁或型芯 ； 10、填充速度太高；11、型腔表面未氮化。

1、产品一般拉出亮痕，不起毛。

修正模具，保证制造斜度； 2、产生拉毛甚至拉裂。

打光压痕、更换型芯或焊补型壁； 3、拉伤起毛。

抛光模具； 4、单边大面积拉伤，顶出时有异声修正模具结构； 5、拉伤为细条状，多条。

打磨抛光表面； 6、模具表面过热，均匀粘铝。

涂料用量薄而均匀，不能漏喷涂料； 7、型腔表面粘附铝合金。

适当增加含铁量至0.6~0.8%；8、型腔表面粘附铝合金，尤其是内浇口附近。

铸件常见缺陷、修补及检验一、常见缺陷1.缺陷的分类铸件常见缺陷分为孔眼、裂纹、表面缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格五大类。

(注：主要介绍铸钢件容易造成裂纹的缺陷)1.1孔眼类缺陷孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、铁豆。

1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。

铸件气孔的特征是：一般是园形或不规则的孔眼，孔眼内表面光滑，颜色为白色或带一层旧暗色。

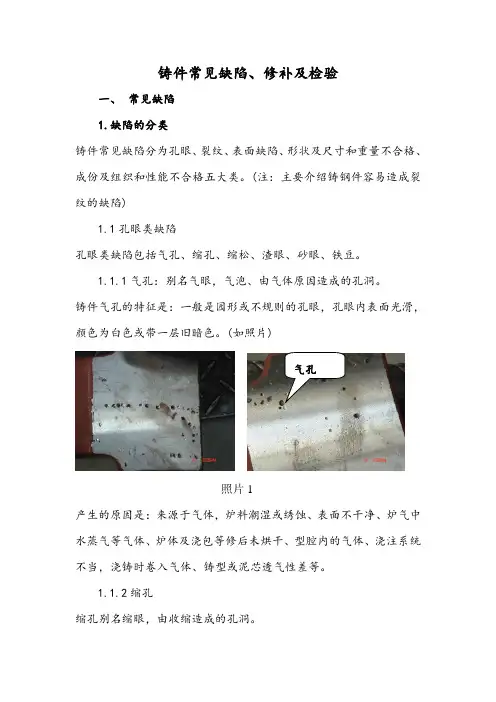

(如照片)气孔照片1产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型或泥芯透气性差等。

1.1.2缩孔缩孔别名缩眼，由收缩造成的孔洞。

缩孔的特征是：形状不规则，孔内粗糙不平、晶粒粗大。

产生的原因是：金属在液体及凝固期间产生收缩引起的，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。

浇注温度过高浇注速度过快等。

1.1.3缩松缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。

缩松的特征是：微小而不连贯的孔，晶粒粗大、各晶粒间存在明显的网状孔眼，水压试验时渗水。

(如照片2)缩松照片2产生的原因同以上缩孔。

1.1.4渣眼渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。

渣眼的特征是：孔眼形状不规则，不光滑、里面全部或局部充塞着渣。

(如照片3)渣眼照片3产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。

1.1.5砂眼砂眼是夹着砂子的砂眼。

砂眼的特征是：孔眼不规则，孔眼内充塞着型砂或芯砂。

产生的原因是：合箱时型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。

1.1.6铁豆铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。

铁豆的特征是：孔眼比较规则、孔眼内包含着金属小珠、常发生在铸铁件上。

铸件常见缺陷和处理一、飞边：飞边就是铸件在分型面上（或活动部位处）突出过多的金属薄片。

产生的原因有：1.压射前机器的调整、操作不合适。

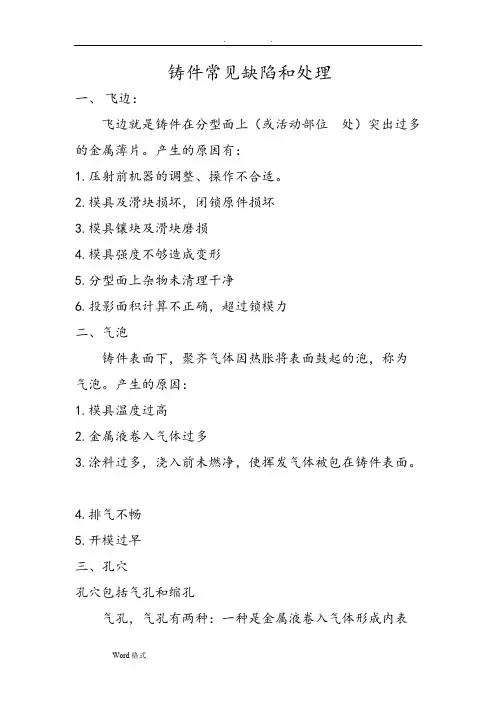

2.模具及滑块损坏，闭锁原件损坏3.模具镶块及滑块磨损4.模具强度不够造成变形5.分型面上杂物未清理干净6.投影面积计算不正确，超过锁模力二、气泡铸件表面下，聚齐气体因热胀将表面鼓起的泡，称为气泡。

产生的原因：1.模具温度过高2.金属液卷入气体过多3.涂料过多，浇入前未燃净，使挥发气体被包在铸件表面。

4.排气不畅5.开模过早三、孔穴孔穴包括气孔和缩孔气孔，气孔有两种：一种是金属液卷入气体形成内表面光亮和光滑、形状较为规则的孔洞，另一种是合金熔炼不正确或精炼不够，气体溶解于合金中。

压铸时，激冷甚剧，凝固很快，溶于金属中的气体来不及析出，使金属内的气体留在铸件内形成孔洞。

产生的原因有：1.浇口位置选择和导流不当，导致金属液进入型腔产生正面撞击及漩涡。

2.流道形状设计不良，3.压室充满度不够4.内浇口速度太高，形成端流。

5.排气不畅6.模具型腔位置太深7.机械加工于量太大8.涂料过多，在填充前未燃尽9.炉料不干净，精炼不良缩孔，铸件在凝固过程中，由于金属补充不足形成的暗色、形状不规则的孔洞。

产生的原因有：1.合金规范不合适，浇入温度过高2.金属液过热时间太长3.比压太低4.余料柄太薄，最终补压不到作用5.内浇口截面积过小（主要是厚度不够）6.溢流槽位置不对或容量不够7.铸件结构不合理，有热节部位，并且该处无法用溢流槽解决8.铸件的壁厚变化太大四、夹杂夹杂又称为夹物、砂眼、夹渣。

在铸件表面或内部形成不规则的孔穴部分或全部充塞着杂物，产生的原因有：1.炉料不干净2.合金精炼不够，熔渣未除净3.舀取金属液时带入熔渣及金属氧化物4.模具未清里干净5.涂料中石墨太多五、冷豆冷豆也称铁豆，其表现是嵌在铸件表面，未和铸件完全融合的金属颗粒，产生的原因有：1.浇注系统设置不当2.填充速度过快3.金属过早进入型腔六、麻面产生的原因是由于填充时，金属液分散成密集液滴，高速撞击型壁，结果形成具有强烈流向的细小、密集的麻点区域。

六种铸件常见缺陷的产⽣原因及防⽌⽅法⽓孔（⽓泡、呛孔、⽓窝）特征⽓孔是存在于铸件表⾯或内部的孔洞，呈圆形、椭圆形或不规则形，有时多个⽓孔组成⼀个⽓团，⽪下⼀般呈梨形。

呛孔形状不规则，且表⾯粗糙，⽓窝是铸件表⾯凹进去⼀块，表⾯较平滑。

明孔外观检查就能发现，⽪下⽓孔经机械加⼯后才能发现。

形成原因1、模具预热温度太低，液体⾦属经过浇注系统时冷却太快。

2、模具排⽓设计不良，⽓体不能通畅排出。

3、涂料不好，本⾝排⽓性不佳，甚⾄本⾝挥发或分解出⽓体。

4、模具型腔表⾯有孔洞、凹坑，液体⾦属注⼊后孔洞、凹坑处⽓体迅速膨胀压缩液体⾦属，形成呛孔。

5、模具型腔表⾯锈蚀，且未清理⼲净。

6、原材料（砂芯）存放不当，使⽤前未经预热。

7、脱氧剂不佳，或⽤量不够或操作不当等。

防⽌⽅法1、模具要充分预热，涂料（⽯墨）的粒度不宜太细，透⽓性要好。

2、使⽤倾斜浇注⽅式浇注。

3、原材料应存放在通风⼲燥处，使⽤时要预热。

4、选择脱氧效果较好的脱氧剂（镁）。

5、浇注温度不宜过⾼。

缩孔（缩松）特征缩孔是铸件表⾯或内部存在的⼀种表⾯粗糙的孔，轻微缩孔是许多分散的⼩缩孔，即缩松，缩孔或缩松处晶粒粗⼤。

常发⽣在铸件内浇道附近、冒⼝根部、厚⼤部位，壁的厚薄转接处及具有⼤平⾯的厚薄处。

形成原因1、模具⼯作温度控制未达到定向凝固要求。

2、涂料选择不当，不同部位涂料层厚度控制不好。

3、铸件在模具中的位置设计不当。

4、浇冒⼝设计未能达到起充分补缩的作⽤。

5、浇注温度过低或过⾼。

防⽌⽅法1、提⾼磨具温度。

2、调整涂料层厚度，涂料喷洒要均匀，涂料脱落⽽补涂时不可形成局部涂料堆积现象。

3、对模具进⾏局部加热或⽤绝热材料局部保温。

4、热节处镶铜块，对局部进⾏激冷。

5、模具上设计散热⽚，或通过⽔等加速局部地区冷却速度，或在模具外喷⽔，喷雾。

6、⽤可拆缷激冷块，轮流安放在型腔内，避免连续⽣产时激冷块本⾝冷却不充分。

7、模具冒⼝上设计加压装置。

8、浇注系统设计要准确，选择适宜的浇注温度。

铸件缺陷及解决方法铸件缺陷及解决方法铸件是用各种铸造方法获得的金属成型物件，下面是店铺精心整理的铸件缺陷及解决方法，仅供参考，希望能够帮助到大家。

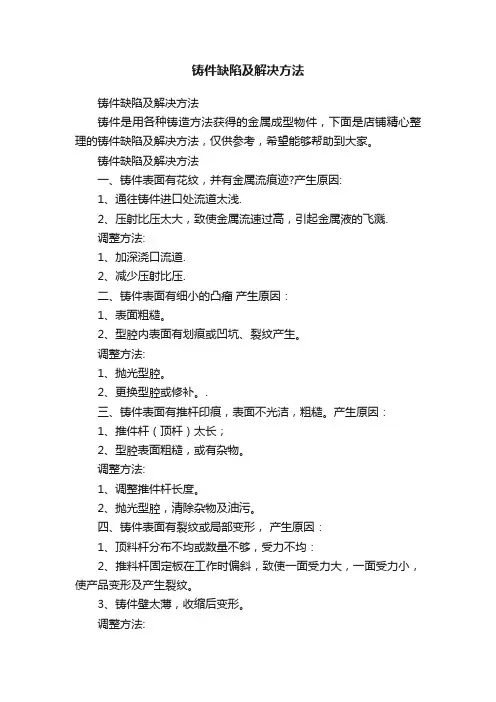

铸件缺陷及解决方法一、铸件表面有花纹，并有金属流痕迹?产生原因:1、通往铸件进口处流道太浅.2、压射比压太大，致使金属流速过高，引起金属液的飞溅.调整方法:1、加深浇口流道.2、减少压射比压.二、铸件表面有细小的凸瘤产生原因：1、表面粗糙。

2、型腔内表面有划痕或凹坑、裂纹产生。

调整方法:1、抛光型腔。

2、更换型腔或修补。

.三、铸件表面有推杆印痕，表面不光洁，粗糙。

产生原因：1、推件杆（顶杆）太长；2、型腔表面粗糙，或有杂物。

调整方法:1、调整推件杆长度。

2、抛光型腔，清除杂物及油污。

四、铸件表面有裂纹或局部变形，产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。

3、铸件壁太薄，收缩后变形。

调整方法:1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。

2、调整及重新安装推杆固定板。

五、压铸件表面有气孔，产生原因：1、润滑剂太多。

2、排气孔被堵死，气孔排不出来。

调整方法:1、合理使用润滑剂。

2、增设及修复排气孔，使其排气通畅。

六、铸件表面有缩孔：产生原因：压铸件工艺性不合理，壁厚薄变化太大。

金属液温度太高。

调整方法:1、在壁厚的地方，增加工艺孔，使之薄厚均匀。

2、降低金属液温度。

七、铸件外轮廓不清晰，成不了形，局部欠料，产生原因：1、压铸机压力不够，压射比压太低。

2、进料口厚度太大；3、浇口位置不正确，使金属发生正面冲击。

调整方法:1、更换压铸比压大的压铸机；2、减小进料口流道厚度；3、改变浇口位置，防止对铸件正面冲击。

八、铸件部分未成形，型腔充不满，产生原因：1、压铸模温度太低；2、金属液温度低；3、压机压力太小，4、金属液不足，压射速度太高；5、空气排不出来。

调整方法:1、 2、提高压铸模，金属液温度；3、更换大压力压铸机。

压铸件常见缺陷及解决办法
一、压铸件缺陷
1、压铸凹痕：压铸凹痕是指在压铸后件表面出现的凹痕或沟等处的缺陷。

2、拉伤表面：这种缺陷是指当件拉伸出模后，件毛刺或表面斑点等特
征缺陷。

3、起火晶：起火晶是指压铸件中凝固过程中熔料里存在的大量小气泡
缺陷。

4、压型：这种缺陷是指模具中几个竖向型腔偏移位置，影响压铸件内
部夹紧、定位等缺陷。

二、解决办法
1、压铸凹痕：首先要检查有没有流淌痕或模具内应有的空气渗入，来
找出原因，同时要及时修整和修复模具。

2、拉伤表面：要检查压铸模具表面的震动是否合理，如果表面粗糙可
以适当采用打磨，以降低拉伤表面。

3、起火晶：保证熔料温度合适，及时移动和改变拳头垫针，使熔料流
动均匀；改进圠充，减少浪涌现象；改变压力以降低小气泡形成的机会；合理的检查温度之间的差异。

4、压型：检查模具的型腔，确保它们定位准确，消除产品的分离现象；合理更换冷却介质等以降低成型环境的温度差异。

压铸件常见缺陷及改善对策-V1
压铸件是一种常见的工业制品，由于生产过程中可能存在各种因素，会导致压铸件出现各种缺陷，影响产品性能和质量。

本文将介绍一些常见的压铸件缺陷及改善对策。

一、表面缺陷
常见的表面缺陷包括气孔、氧化皮、气泡等。

主要原因是压铸件未能完全充填模具或模具表面质量不好，而且模具温度、金属液温度等可能有偏差。

改善对策包括提高模具温度，保证金属液温度稳定，采用优质钢材制造模具，以及增加压力和时间等措施。

二、尺寸偏差
尺寸偏差是指制品与设计要求值之间存在的误差，会影响零部件的配合、装配和使用。

主要原因是模具和设备的磨损，温度控制不精确，以及金属液流动不均匀等。

改善对策包括定期维护模具，保证设备工作正常，加强温度控制，优化金属液流动情况，以及采用精密仪器检测尺寸等。

三、瘤等内部缺陷
瘤是一种内部缺陷，通常出现在薄壁部分或不易充填的区域。

瘤的产生与模具的设计、金属液的配比、铸造工艺等因素有关。

改善对策包括优化模具设计、调整金属液比例，控制铸造工艺参数以及加强质量检测等。

四、内部卷边
压铸件内部卷边是指制品的边缘有一定程度的拱形或曲度，通常出现
在加强部位或边缘区域。

主要原因是模具设计不合理，金属液充填不
充分或充填不均匀等。

改善对策包括优化模具结构，充分充填金属液，增加压力和时间等。

综上所述，良好的压铸件质量得到保障需要生产各环节掌控的精细化、全面化。

压铸件企业应高度重视成品缺陷的发现与分析，全面推进生
产设备、工艺、材料的控制管理，确保完美制品的生产。

干货：铸造五大缺陷及其解决对策缺陷一：铸造缩孔主要原因有合金凝固收缩产生铸造缩孔和合金溶解时吸收了大量的空气中的氧气、氮气等，合金凝固时放出气体造成铸造缩孔。

解决的办法：1）放置储金球。

2）加粗铸道的直径或减短铸道的长度。

3）增加金属的用量。

4）采用下列方法，防止组织面向铸道方向出现凹陷。

a.在铸道的根部放置冷却道。

b.为防止已熔化的金属垂直撞击型腔，铸道应成弧形。

c.斜向放置铸道。

缺陷二：铸件表面粗糙不光洁缺陷型腔表面粗糙和熔化的金属与型腔表面产生了化学反应，主要体现出下列情况。

（华亨铸件，最专业的的双金属锤头铸造商）1）包埋料粒子粗，搅拌后不细腻。

2）包埋料固化后直接放入茂福炉中焙烧，水分过多。

3）焙烧的升温速度过快，型腔中的不同位置产生膨胀差，使型腔内面剥落。

4）焙烧的最高温度过高或焙烧时间过长，使型腔内面过于干燥等。

5）金属的熔化温度或铸圈的焙烧的温度过高，使金属与型腔产生反应，铸件表面烧粘了包埋料。

6）铸型的焙烧不充分，已熔化的金属铸入时，引起包埋料的分解，发生较多的气体，在铸件表面产生麻点。

7）熔化的金属铸入后，造成型腔中局部的温度过高，铸件表面产生局部的粗糙。

解决的办法：a.不要过度熔化金属。

b.铸型的焙烧温度不要过高。

c.铸型的焙烧温度不要过低（磷酸盐包埋料的焙烧温度为800度-900度）。

d.避免发生组织面向铸道方向出现凹陷的现象。

e.在蜡型上涂布防止烧粘的液体。

缺陷三：铸件发生龟裂缺陷有两大原因，一是通常因该处的金属凝固过快，产生铸造缺陷（接缝）；二是因高温产生的龟裂。

1）对于金属凝固过快，产生的铸造接缝，可以通过控制铸入时间和凝固时间来解决。

铸入时间的相关因素：蜡型的形状、铸到的粗细数量、铸造压力（铸造机）。

包埋料的透气性。

凝固时间的相关因素：蜡型的形状。

铸圈的最高焙烧温度。

包埋料的类型。

金属的类型。

铸造的温度。

2）因高温产生的龟裂，与金属及包埋料的机械性能有关。

下列情况易产生龟裂：铸入温度高易产生龟裂；强度高的包埋料易产生龟裂；延伸性小的镍烙合金及钴烙合金易产生龟裂。

铸造缺陷及其解决方法
铸造缺陷是指制造过程中铸造件表面或内部所出现的不良现象，如气孔、夹杂、疏松、缩孔、热裂、变形等。

下面是一些常见的铸造缺陷及其解决方法：
1.气孔：造成气孔的原因有很多，如铸造温度过高、金属液中杂质含量过多等。

解决方法可以采用减少铸造温度、加入消泡剂、熔炼清洁等措施。

2.夹杂：夹杂通常是指铸造件中未能完全融化的金属，常见于不锈钢等高合金材料。

解决方法可以采用改善合金化学成分、掌握铸造温度和速度等。

3.疏松：疏松是指铸造件中出现的弱点或空隙，通常是由于铸造温度不均匀或金属流动不畅造成。

解决方法可以采用加大浇口、改善铸型、增强金属流动等。

4.缩孔：缩孔是指铸造件中因金属凝固不充分而形成的孔洞，通常出现在铸造件中央。

解决方法可以采用增加浇口、改善铸型、增大斜率等。

5.热裂：热裂是指铸造件在冷却过程中发生的裂纹，通常是由于金属结构不稳定或温度变化过大造成。

解决方法可以采用改善铸造温度和速度、提高金属质量等。

6.变形：变形通常是指铸造件在冷却过程中发生的形变，通常是由于铸造温度、铸型或金属流动不均造成。

解决方法可以采用优化铸造参数、改善铸造过程等措
施。

一、砂眼1.目视特征：铸件表面或内部包容着砂粒的孔穴2.形成原因及对策：01 原因：流路或模具的表面光洁度差或拔模斜度小对策：i.避免生产使用的模板表面生锈ii.提高模具的质量，减少补土的使用；模具上的补土应完整、光滑iii.模具的使用和存放要小心，避免模具表面的碰伤iv.增加拔模斜度02 原因：流路设计不当，浇注时铁水的冲刷形成砂眼对策：i.改变入水位置，避免入水严重冲击砂型ii.改变入水口面积，降低铁水的冲刷力iii.制作压边或采用综合式浇注系统，提高浇注系统的挡渣效果03 原因：流路设计不当，冲型时间过长，长时间的烘烤及“水分迁移“造成局部型砂强度低开成砂眼对策：流路设计保证快速冲型，同时冲型04 原因：型砂含水量低对策：i.调整型砂水分ii.长时间停机后，要将将皮带上的型砂排掉iii.长时间未浇注的砂型要报废05 原因：浇口杯的位置向下偏移，造型时在浇口杯上积存的型砂在脱模时落入型腔对策：i.将浇口锁紧ii.必要时去除反板浇口杯的上缘部分，以防止反板抬起后，DISA横梁挤压浇口杯造成浇口杯下移06 原因：造型机顶部积砂过多，造型过程中的振动使型砂下落，落入型腔形成砂眼对策：i.修理落砂部位尽量避免造型室上方的排气口（Ⅰ、Ⅱ线）或射砂斗漏砂ii.对于造型机顶部的积砂，要在积满掉落前及时清理07 原因：造型室底板或反板刮砂条磨损，射砂时砂子从反板底部喷出进入前一模的型腔中形成砂眼对策：及时更换造型室底板和刮砂条08 原因：砂芯带有毛刺，或砂芯表面浮尘浮砂严重，落入型腔形成砂眼对策：i.砂芯的毛刺要清除干净ii.防止制芯吹砂过程漏砂，喷出的树脂砂会粘结在高温的砂芯表面导致砂眼iii.下芯前要将砂芯表面的浮尘浮砂吹净iv.下芯前要将砂芯凹槽内的浮砂倒出09 原因：MASK修整不当，下芯时铲砂模引起掉砂对策：修整MASK或模具消除下芯铲砂现象10 原因：型腔位置偏上时，压型器将砂型压裂，掉砂形成砂眼对策：造型时注意排版状况，适当调整压型器位置11 原因：夹板或底板挂职铁将型腔挤裂造成砂眼对策：生产中及时清模二、气孔A、侵入性气孔1、目视特征01形状：气孔尺寸一般较大，呈圆球形、团球形或梨形；梨形的小头指向外部气源方向02孔壁面貌：孔壁平滑——侵入气体成分主要为CO时孔壁呈蓝色，侵入气体成分主要为氢气时孔壁呈金属本色且发亮，侵入气体成分主要为水蒸气时孔壁呈氧化色且发暗。

常见压铸件缺陷及解决方法一、流痕 其他名称：条纹。

特征：铸件表面上呈现与金属液流动方向相一致的， 用手感觉得出的局部下陷光滑纹路。

此缺陷无发展方向，用抛光法能去处。

产生原因：1 、两股金属流不同步充满型腔而留下的痕迹。

2、 模具温度低，如锌合金模温低于150C,铝合金模温低于180C,都易产生这类缺陷。

3、 填充速度太高。

4、 涂料用量过多。

排除措施:1 、调整内浇口截面积或位置。

2、调整模具温度，增大溢流槽。

3 、适当调整填充速度以改变金属液填充型腔的流态。

4、涂料使用薄而均匀。

二、冷隔，水纹其他名称：冷接（对接），水纹。

特征：温度较低的金属流互相对接但未熔合而出现的缝隙, 穿透的两种，在外力的作用下有发展的趋势。

产生原因：1 、金属液浇注温度低或模具温度低。

2、 合金成分不符合标准，流动性差。

3、 金属液分股填充，熔合不良。

4、 浇口不合理，流程太长。

5、 填充速度低或排气不良。

6、 比压偏低。

排除措施：1 、适当提高浇注温度和模具温度。

2、 改变合金成分，提高流动性。

3、 改进浇注系统，加大内浇口速度，改善填充条件。

4、 改善排溢条件，增大溢流量。

5、 提高压射速度，改善排气条件。

6 、提高比压 三、擦伤其他名称：拉力、拉痕、粘模伤痕。

特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹, 时成为拉伤面。

产生原因：1 、型芯、型壁的铸造斜度太小或出现倒斜度。

2、 型芯、型壁有压伤痕。

3、 合金粘附模具。

呈不规则的线形，有穿透的和不严重4、铸件顶出偏斜，或型芯轴线偏斜。

5、型壁表面粗糙。

6、涂料常喷涂不到。

7、铝合金中含铁量低于0.6%。

排除措施：1、修正模具，保证制造斜度。

2、打光压痕。

3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。

4、修正模具结构。

5、打光表面。

6、涂料用量薄而均匀，不能漏喷涂料。

7、适当增加含铁量至0.6~0.8%。
