如何在CAD中进行标注和注释在使用CAD软件进行绘图时，标注和注释是非常重要的环节。
它们可以清晰地表达出图纸上的信息，方便与他人交流和理解。
本文将介绍如何在CAD中进行标注和注释，以帮助读者更好地运用这些功能。
1. 标注线性尺寸在CAD中，标注线性尺寸是一个常见的操作。
选中“标注”工具栏上的“尺寸”按钮，然后在绘图区域内选择需要标注的直线，系统将自动显示出直线的长度。
可以移动和调整标注的位置，使其不遮挡绘图内容。
如果需要标注多个长度，可以多次使用该功能。
2. 标注角度标注角度也是常见的操作之一。
选中“标注”工具栏上的“角度”按钮，并在绘图区域内选择需要标注的角度，系统将自动显示出角度的数值。
可以调整标注的位置和样式，确保清晰可读。
3. 标注半径和直径在CAD中标注半径和直径非常重要，它们常用于绘制圆形和弧形。
选中“标注”工具栏上的“半径/直径”按钮，然后在绘图区域内选择需要标注的圆或弧，系统将自动生成对应的标注。
可以根据需要调整标注的位置和样式。
4. 标注文字除了标注尺寸和角度等物理量，我们还可以使用CAD软件进行文字标注。
选中“标注”工具栏上的“文字”按钮，在绘图区域内选择标注位置，然后输入需要标注的文字内容。
可以调整文字的字体、大小和对齐方式，以便更好地表达出信息。
5. 添加注释除了标注物理量和文字，我们还需要在绘图中添加一些注释，用以解释图纸的内容。
选中“注释”工具栏上的“注释”按钮，然后在绘图区域内选择需要添加注释的位置，系统将打开一个文本框供我们输入注释内容。
可以调整文本框的大小和样式，使其与绘图内容相协调。
6. 调整标注和注释在CAD中，我们可以随时调整标注和注释的位置和样式，以便更好地适应绘图的需要。
选中标注或注释，然后使用鼠标或键盘上的移动、缩放和旋转等工具进行调整。
可以根据具体情况选择合适的调整方式，保证标注和注释的清晰可读。
总结起来，在CAD中进行标注和注释是非常必要的。
使用相关工具可以快速、准确地表达出图纸上的信息，方便与他人沟通和理解。
cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域，CAD（计算机辅助设计）软件的应用日益广泛。
而准确、规范的尺寸标注是 CAD 图纸的重要组成部分，它直接关系到产品的制造、装配和检验等环节。
为了确保尺寸标注的一致性和准确性，我国制定了相应的国家标准，对 CAD 尺寸标注的方法、规则和要求进行了明确规定。

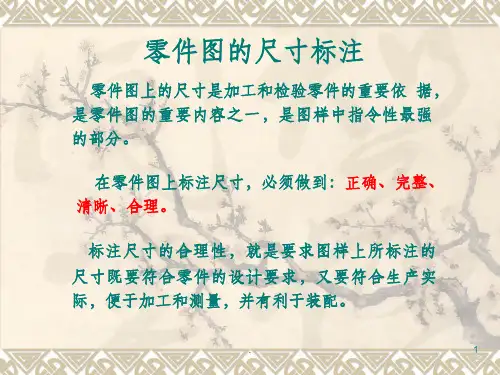

一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小，与绘图比例和精度无关。
2、尺寸标注应清晰、完整，不得遗漏或重复。
3、尺寸标注的数字应水平书写，一般应注写在尺寸线的上方，也可注写在尺寸线的中断处。
4、尺寸线应与所标注的轮廓线平行，且间距均匀。
5、尺寸界线应从被标注的轮廓线引出，超出尺寸线 2 3mm。
二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。
1、尺寸线尺寸线用来表示尺寸的度量方向和范围。
尺寸线应采用细实线绘制，其终端一般应带有箭头。
对于线性尺寸，尺寸线应与所标注的线段平行；对于角度尺寸，尺寸线应呈圆弧状。
2、尺寸界线尺寸界线用来限定尺寸的度量范围，一般由图形的轮廓线、轴线或中心线引出。
尺寸界线应采用细实线绘制，且应超出尺寸线 2 3mm。
3、尺寸数字尺寸数字表示物体的实际尺寸大小，应按照国家标准的规定进行书写。
尺寸数字一般应注写在尺寸线的上方，当尺寸线为水平方向时，数字应字头朝上；当尺寸线为垂直方向时，数字应字头朝左。
4、箭头箭头用于表示尺寸线的终端，其形状和大小应符合国家标准的规定。
箭头的尖端应与尺寸界线接触，且不得与其他图线相交。
三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上，尺寸线应平行于被标注的线段。
2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左，尺寸线应平行于被标注的线段。
3、倾斜尺寸标注倾斜尺寸标注时，尺寸数字应沿尺寸线方向书写，尺寸线应与被标注的线段平行。
四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。
