cad2014怎么标注尺寸

CAD尺寸标注的使用方法下面是CAD尺寸标注的使用方法：1.选择适当的标注尺寸风格：CAD软件通常提供多种标注尺寸风格，包括文字大小、箭头样式和线条类型等。

根据绘图要求选择最适合的标注尺寸风格。

2.选择标注工具：CAD软件提供多种标注工具，如水平尺寸标注、垂直尺寸标注、径向尺寸标注和角度尺寸标注等。

根据需要选择合适的标注工具。

3.确定标注基准：标注尺寸需要有一个基准点或基准线，以便确定尺寸的位置和方向。

基准点可以是物体的顶点、中心点或者边缘。

基准线可以是水平线、垂直线或者一条连接两个点的线。

4.确定尺寸值：尺寸值是标注尺寸的核心，它通常以数值的形式表示。

在标注尺寸之前，需要先测量或计算出真实的尺寸值，并将其输入到CAD软件中。

5.选择标注位置：标注尺寸需要放置在合适的位置，以便于阅读和理解。

通常情况下，标注尺寸应该放置在标注线的外部，并与标注线垂直或平行。

6.添加标注线和箭头：标注尺寸通常需要添加标注线和箭头，以显示尺寸的范围和方向。

标注线通常是直线或者放射线，它应该与被标注的物体相连。

箭头通常用于标注线的末端，以指示尺寸的起始和结束位置。

7.格式化标注文字：标注文字应该具备良好的可读性和清晰的表达意义。

可以通过设置文字大小、字体样式和对齐方式等来格式化标注文字。

8.相关标注：在CAD绘图中可能存在多个相关的尺寸需要标注，这些标注之间可能存在一定的关联性。

可以通过添加符号、增加文字描述或者使用直接标注的方式来实现相关标注。

9.檢查标注：在标注完成后，应及时对标注进行检查和验证，确保标注符合设计要求，并在必要时进行修正和调整。

10.储存标注：为了方便日后的使用和修改，应当及时保存和储存标注信息，以便于后续的工作和协作。

总结：CAD尺寸标注是CAD绘图中至关重要的一环，它可以帮助工程师和设计师准确地描述设计要求。

正确应用CAD尺寸标注可以提高绘图质量和制造效率，并减少误差和纠纷的发生。

在使用CAD尺寸标注时，需要选择合适的标注尺寸风格和标注工具，并确定标注基准和尺寸值。

AutoCAD2014尺寸标注自学资料

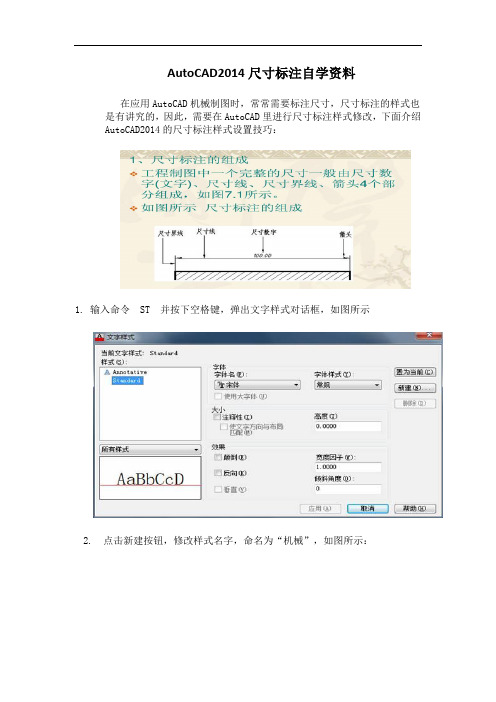

在应用AutoCAD机械制图时，常常需要标注尺寸，尺寸标注的样式也是有讲究的，因此，需要在AutoCAD里进行尺寸标注样式修改，下面介绍AutoCAD2014的尺寸标注样式设置技巧：
1. 输入命令ST 并按下空格键，弹出文字样式对话框，如图所示
2. 点击新建按钮，修改样式名字，命名为“机械”，如图所示：
3. 设置如图所示，设置完之后点击应用：
4. 输入命令D，弹出如下对话框并进行设置，先选中ISO-25，然后点击右边新建按钮，修改样式名为“机械”
5. 在弹出的对话框进行标注样式的设置，具体如下：1)线，修改数字7---3----0
2)符号和箭头，箭头大小3，圆心标记---无
3)文字---样式---文字高度3.5，偏移1，位置---上
4)调整—不变，根据情况做出改变
5)主单位，换算单位，公差---默认
另外，在机械标注样式的基础上，新建一个名为半径的子标注样式：
其他设置基本没有变化，只需要修改：
1)文字
2)调整
同理依次在机械标注样式的基础上新建一个名为直径、角度，引线的子标注样式：全部设置完毕，选中并置为当前即可。

注意：尺寸标注工具条与文字编辑工具条配合使用！。

由于cad2004-cad2014的基本操作之间没有太大差异，因此这是一个基本功能。

这里以cad2012为例，其他版本的操作相同。

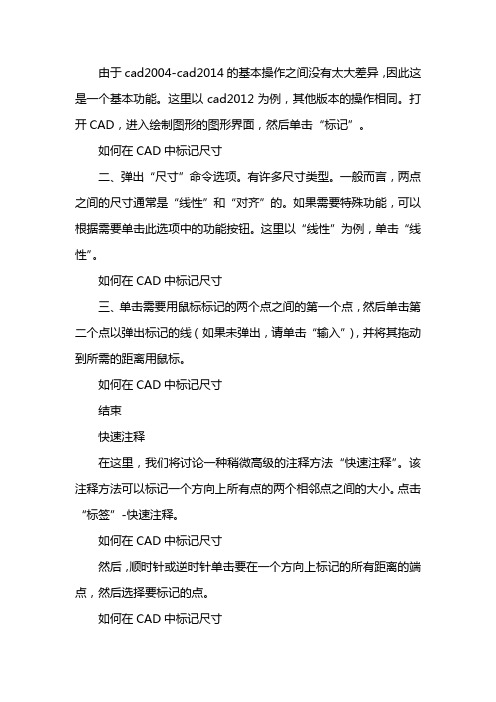

打开CAD，进入绘制图形的图形界面，然后单击“标记”。

如何在CAD中标记尺寸二、弹出“尺寸”命令选项。

有许多尺寸类型。

一般而言，两点之间的尺寸通常是“线性”和“对齐”的。

如果需要特殊功能，可以根据需要单击此选项中的功能按钮。

这里以“线性”为例，单击“线性”。

如何在CAD中标记尺寸三、单击需要用鼠标标记的两个点之间的第一个点，然后单击第二个点以弹出标记的线（如果未弹出，请单击“输入”），并将其拖动到所需的距离用鼠标。

如何在CAD中标记尺寸结束快速注释在这里，我们将讨论一种稍微高级的注释方法“快速注释”。

该注释方法可以标记一个方向上所有点的两个相邻点之间的大小。

点击“标签”-快速注释。

如何在CAD中标记尺寸然后，顺时针或逆时针单击要在一个方向上标记的所有距离的端点，然后选择要标记的点。

如何在CAD中标记尺寸选择后，单击“输入”以显示所有要标记的第一行。

拖动鼠标以将标记线放置在合适的位置。

如何在CAD中标记尺寸请在此处查看，在“一个方向-上，下，左，右”上标记所有两个相邻点之间的大小。

当然，中间的某些点不希望被标记，因此不要单击以进行选择。

首先，打开CAD软件并找到要标记的图形。

单击菜单栏中的“标记”，最有可能在图形中使用线性标记，因此我们可以在下拉菜单中选择“线性”，然后将其从图的左侧拉到右侧以查看显示的大小。

首先，CAD是一种视觉绘图软件。

通过菜单选项和工具按钮可以实现许多命令和操作。

它还具有丰富的绘图和绘图辅助功能，例如实体绘图，关键点编辑，对象捕获，注释，鸟瞰图显示控制等。

如果要进一步提高操作效率，可以选择一些专业软件。

CAD Mini工程图旨在为工程和建筑行业的用户以及建筑设备和材料的相关供应商提供Internet服务。

第6章尺寸和公差标注本章导读：尺寸标注是图形绘制的一个重要组成部分，它是图形的测量注释，可以测量和显示对象的长度、角度等测量值。

AutoCAD提供了多种标注样式和设置标注格式的方法，可以满足建筑、机械、电子等大多数应用领域的要求。

在绘图时使用尺寸标注，能够对图形的各个部分添加提示和解释等辅助信息，既方便用户绘制，又方便使用者阅读。

本章将讲述自行设置尺寸标注样式的方法以及对图形进行尺寸标注的方法。

6.1 尺寸标注的概念尺寸标注是一种通用的图形注释，用来描述图形对象的几何尺寸、实体间的角度和距离等。

在AutoCAD 2014中，对绘制的图形进行尺寸标注时应遵循以下规则。

(1) 物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

(2) 图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。

如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。

(3) 图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。

(4) 一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图形上。

6.1.1 尺寸标注的元素尽管AutoCAD提供了多种类型的尺寸标注，但通常都是由以下几种基本元素所构成的。

下面对尺寸标注的组成元素分别进行介绍。

一个完整的尺寸标注包括尺寸线、尺寸界线、尺寸箭头和标注文字4个组成元素，如图6-1所示。

标注文字尺寸箭头尺寸线尺寸界线图6-1 完整的尺寸标注示意图(1) 尺寸线：用于指示标注的方向和范围，通常使用箭头来指出尺寸线的起点和端点。

AutoCAD将尺寸线放置在测量区域中，而且通常被分割成两条线，标注文字沿尺寸线放置。

角度标注的尺寸线是一条圆弧。

(2) 尺寸界线：从被标注的对象延伸到尺寸线，又被称为投影线或证示线，一般垂直于尺寸线。

但在特殊情况下用户也可以根据需要将尺寸界线倾斜一定的角度。

(3) 尺寸箭头：显示在尺寸线的两端，表明测量的开始和结束位置。

首先，打开CAD软件，找到需要标注的图形。

点击菜单栏“标注”，制图中用线性标4102注的机会最多，所1653以我们在下拉菜单中选择“线性”，从图形的左侧拉到右侧，即可看到显示出来的尺寸。

CAD首先它是一个可视化的绘图软件，许多命令和操作可以通过菜单选项和工具按钮等多种方式实现。

而且具有丰富的绘图和绘图辅助功能，如实体绘制、关键点编辑、对象捕捉、标注、鸟瞰显示控制等。

如果想进一步提高操作效率，可以选择一些专业软件。

CAD迷你画图定位于为工程建筑行业用户和相关建筑设备材料供应商提供互联网服务。
