CAD中怎样连续标记尺寸

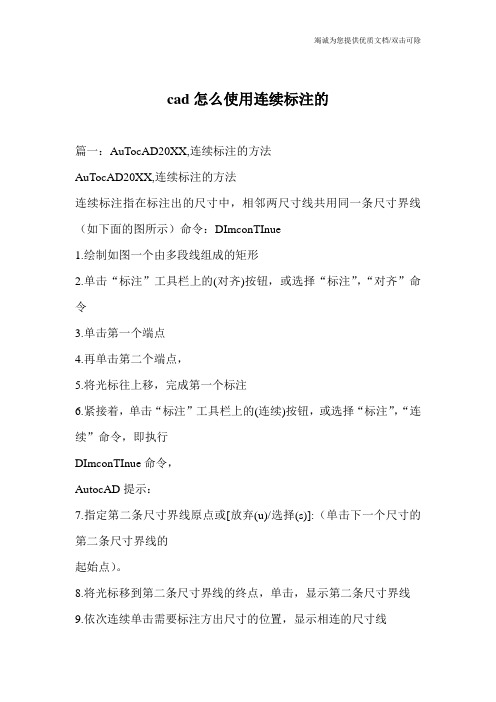

cad怎么使用连续标注的篇一：AuTocAD20XX,连续标注的方法AuTocAD20XX,连续标注的方法连续标注指在标注出的尺寸中，相邻两尺寸线共用同一条尺寸界线（如下面的图所示）命令：DImconTInue1.绘制如图一个由多段线组成的矩形2.单击“标注”工具栏上的(对齐)按钮，或选择“标注”，“对齐”命令3.单击第一个端点4.再单击第二个端点，5.将光标往上移，完成第一个标注6.紧接着，单击“标注”工具栏上的(连续)按钮，或选择“标注”，“连续”命令，即执行DImconTInue命令，AutocAD提示：7.指定第二条尺寸界线原点或[放弃(u)/选择(s)]:（单击下一个尺寸的第二条尺寸界线的起始点）。

8.将光标移到第二条尺寸界线的终点，单击，显示第二条尺寸界线9.依次连续单击需要标注方出尺寸的位置，显示相连的尺寸线10.用此方式标注出全部尺寸后，11.在最后一个端点上，连续两次单击，或按enter键或space键，结束命令的执行。

篇二：cad连续标注方法cad连续标注可以快速的为图形标注出尺寸，大大提高工作效率，下面小编教大家cad连续标注怎么用。

工具/原料?AutocADcad连续标注怎么用1.cad连续标注怎么用？首先我们必须先做出一个标注。

先用cad打开需要标注的图形。

2.在cad菜单栏中选择标注-快速标注，或者直接使用快速标注快捷键DLI。

3.4.5.使用线性标注选择标注的第一点和第二点。

确定标注的第一点和第二点后拉出标注线。

在cad菜单栏中选择标注-连续，cad连续标注快捷键是Dco。

此时连续标注会自动选择之前标注的第二点，在需要标注的其它点依次单击就会做出连续的标注了。

6.cad连续标注的速度特别快，可以大大提高工作效率。

篇三：cad全部快捷标注DLI,*DImLIneAR（直线标注）DAL,*DImALIgneD（对齐标注）DRA,*DImRADIus（半径标注）DDI,*DImDIAmeTeR（直径标注）DAn,*DImAnguLAR（角度标注）Dce,*DImcenTeR（中心标注）DoR,*DImoRDInATe（点标注）ToL,*ToLeRAnce（标注形位公差）Le,*QLeADeR（快速引出标注）DbA,*DImbAseLIne（基线标注）Dco,*DImconTInue（连续标注）D,*DImsTYLe（标注样式）DeD,*DImeDIT（编辑标注）DoV,*DImoVeRRIDe(替换标注系统变量)DAR,(弧度标注，cAD20XX) DJo，（折弯标注，cAD20XX）Ab创建块c圆D标注样式管理器e删除F圆角g群组h图案填充I插入块L直线m移动o偏移p平移s拉伸w外部块V视图对话框x分解Z显示缩放T多行文字co复制mI镜像AR阵列Ro旋转sc比例Le引线管理器ex延伸TR修剪sT文字样式管理器DT单行文字po单点xL参照线mL多线pL多段线poL多边形Rec矩形spL样条曲线eLch特性chA倒角bR打断DI查询距离AReA面积ID点坐标mA特性匹配mAsspRopLs列表显示TIme时间seTTV AR设置变量LA图层coLoR颜色LT线型管理Lw线宽管理un单位管理Th厚度捕捉TT临时追踪点FRom从临时参照到偏移enDp捕捉到圆弧或线的最近端点mID捕捉圆弧或线的中点InT线、圆、圆弧的交点AppInT两个对象的外观交点exT线、圆弧、圆的延伸线cen圆弧、圆心的圆心QuA圆弧或圆的点TAn圆弧或圆的限象点peR线、圆弧、圆的重足pAR直线的平行线noD捕捉到点对象Ins文字、块、形、或属性的插入点neA最近点捕捉A圆弧b创建块c圆D标注样式管理器e删除F圆角g群组h图案填充I插入块L直线m移动o偏移p平移。

CAD中的自动标注和尺寸调整的快捷键命令在计算机辅助设计（CAD）软件中，自动标注和快速调整尺寸对于准确绘制和修改图纸非常重要。

为了提高效率和便捷性，CAD软件通常提供了一系列快捷键命令，使用户能够快速地执行自动标注和尺寸调整操作。

下文将介绍CAD中常用的自动标注和尺寸调整的快捷键命令。

1. 自动标注在CAD中，自动标注可以根据已绘制的几何形状和尺寸信息，自动生成标注文本。

以下是一些常用的自动标注快捷键命令：· DIM：创建线性尺寸。

选中两个需要标注尺寸的实体，并按下DIM键，即可自动生成尺寸标注。

·DIMALI：创建带注释的线性尺寸。

选中两个需要标注尺寸的实体，并按下DIMALI键，即可生成带有额外注释的尺寸标注。

· DIMRADIUS：创建半径标注。

选中圆弧、圆或孤立的圆心，并按下DIMRADIUS键，即可生成半径标注。

· DIMDIAMETER：创建直径标注。

选中圆弧、圆或孤立的圆心，并按下DIMDIAMETER键，即可生成直径标注。

2. 尺寸调整在CAD中，尺寸调整是指修改图形的尺寸以满足特定的要求。

下面是一些常用的尺寸调整快捷键命令：· STRETCH：调整图形的大小和形状。

选中需要调整的对象并按下STRETCH键，然后按照提示进行操作，即可改变对象的尺寸和形状。

· SCALE：按比例缩放对象。

选中需要缩放的对象并按下SCALE键，然后按照提示进行操作，即可按比例缩放对象。

· STRETCHDIM：调整标注的位置和大小。

选中需要调整的标注并按下STRETCHDIM键，然后按照提示进行操作，即可改变标注的位置和大小。

·DIMEDIT：编辑标注。

选中需要编辑的标注并按下DIMEDIT键，然后按照提示进行操作，即可修改标注的文本、箭头样式等属性。

总结CAD中的自动标注和尺寸调整的快捷键命令极大地简化了设计和修改过程，提高了工作效率。

CAD一次性全部标注在CAD设计中，标注是非常重要的环节之一。

通过合理有效的标注，可以准确传达设计意图，提高设计效率和减少错误。

本文将介绍CAD一次性全部标注的方法和步骤。

1. 概述CAD一次性全部标注是指在CAD设计中，将所有的尺寸、注释、符号等标注在设计图上的一种方法。

与逐个标注相比，一次性全部标注可以大大提高标注效率，并且能够减少遗漏和错误。

2. 步骤CAD一次性全部标注的步骤如下：步骤1：选择合适的标注工具在进行CAD一次性全部标注之前，首先需要选择合适的标注工具。

常用的CAD标注工具包括线性尺寸标注、半径标注、直径标注、角度标注等。

根据具体设计的需要选择相应的标注工具。

步骤2：确定标注位置在进行CAD一次性全部标注之前，需要先确定标注的位置。

标注的位置应当清晰明了，不与其他图形重叠，以方便阅读和理解。

可以根据设计图的实际情况确定标注位置。

步骤3：绘制标注线在确定标注位置后，需要绘制标注线。

标注线是将标注与相应的图形连接起来的线条，用于指示标注的对象。

标注线应当清晰明了，与图形之间的关联关系一目了然。

步骤4：添加标注文本在标注线的末端，需要添加相应的标注文本。

标注文本应当清晰、简洁，并能准确表达设计意图。

可以使用CAD软件提供的文本工具来添加标注文本。

步骤5：调整标注样式在完成全部标注之后，可以根据需要对标注样式进行调整。

可以修改标注文本的字体、颜色、大小等属性，以及标注线的样式和尺寸等，使标注更加美观和易读。

步骤6：检查和修正在完成标注之后，需要对标注进行检查和修正。

检查标注是否准确、清晰，是否与实际设计相符，有无遗漏或错误。

如果发现问题，及时进行修正以保证标注的准确性和完整性。

3. 注意事项在进行CAD一次性全部标注时，需要注意以下事项：•标注应当准确无误，能够准确表达设计意图。

•标注应当清晰明了，便于阅读和理解。

•标注的位置应当合理，不与其他图形重叠。

•标注的样式应当统一，使整个设计图看起来整洁美观。

CAD标注命令的使用技巧大家知道，CAD标注命令的使用技巧是CAD绘图过程中不可或缺的一部分，掌握这些技巧可以显著提高绘图效率和质量。

下面举例说明。

一、基础标注快捷键命令1.DLI（DIMLINEAR）：线性标注调用方式：启动CAD，打开图纸文件后，输入DLI或DIMLINEAR，空格确认。

然后根据命令提示在图纸中选择第一条延伸线原点、第二条延伸线原点，最后指定尺寸线位置。

举个例子：在图纸上绘制一条线段，然后使用DLI命令对其进行线性标注，标注出线段的实际长度。

2.DAL（DIMALIGNED）：对齐标注调用方式：输入DAL或DIMALIGNED，空格确认。

然后根据命令提示在图纸中选择第一条延伸线原点、第二条延伸线原点，最后指定尺寸线位置。

举个例子：对一条倾斜的线段进行标注，使用DAL命令可以确保标注线与线段方向一致，从而更加准确地传达尺寸信息。

3.DRA（DIMRADIUS）：半径标注调用方式：输入DRA或DIMRADIUS，空格确认。

然后在图纸中选择要标注的圆弧或圆，最后指定尺寸线位置。

举个例子：在图纸上绘制一个圆，然后使用DRA命令对其半径进行标注，标注出圆的实际半径。

4.DDI（DIMDIAMETER）：直径标注调用方式：输入DDI或DIMDIAMETER，空格确认。

然后在图纸中选择要标注的圆弧或圆，最后指定尺寸线位置。

举个例子：在图纸上绘制一个圆，然后使用DDI命令对其直径进行标注，标注出圆的实际直径。

5.DAN（DIMANGULAR）：角度标注调用方式：输入DAN或DIMANGULAR，空格确认。

然后在图纸中选择要标注角度的两条直线，最后指定标注弧线位置。

举个例子：在图纸上绘制两个相交的线段，然后使用DAN命令对它们之间的夹角进行标注，标注出夹角的实际度数。

6.DCE（DIMCENTER）：中心标注调用方式：输入DCE或DIMCENTER，空格确认。

然后在图纸中选择要标注中心的圆弧或圆，或者输入P后选择多边形。

CAD连续标注怎么操作？CAD连续标注尺寸命令使用技巧
CAD标注工具可以在图形中创建多种标注，并可对标注样式进行修改或编辑。

但是有些新手设计师在绘图过程中，不知道CAD连续标注怎么操作，其实很简单，本节内容就给大家分享一下浩辰CAD软件中CAD连续标注尺寸命令的使用技巧吧！
CAD连续标注尺寸命令：
在浩辰CAD软件中可以通过调用DIMCONTINUE命令（命令别名：DCO/DIMCONT）在图纸中进行连续标注，执行命令后程序会将上个标注的第二条尺寸界线作为创建连续标注的起点。

CAD连续标注尺寸命令使用步骤：
1、首先在电脑中启动浩辰CAD，然后打开图纸文件，调用CAD 连续标出尺寸命令。

调出方式有以下几种：
（1）菜单栏：【标注】—【连续】；
（2）功能区：【注释】—【标注】—【连续】；
（3）命令行：直接在命令行输入DIMCONTINUE/DCO/DIMCONT
2、执行命令后，命令行提示信息：
（1）如果尚未创建过标注，浩辰CAD将提示用户选择线性标注、坐标标注或角度标注，以用作连续标注的基准：
根据提示在图纸中选择连续标注即可，如：线性、坐标或角度标注。

（2）如果已经创建过标注，浩辰CAD将提示：指定第二条延伸线原点或 [放弃(U)/选择(S)] <选择>
根据系统提示在图纸中指定第二条尺寸界线原点之后，浩辰CAD 创建标注，并继续提示：指定第二条延伸线原点或[放弃(U)/选择(S)] <选择>，可以重复创建标注，按ESC键可以结束命令。

CAD怎么进行连续标注快捷键命令是什么在CAD中进行图形设计，经常需要对图形的一些参数进行标注。

那么怎么连续标注呢?有没有什么快捷键，用户想要知道怎么连续标注可以参考一下教程中的方法。

CAD连续标注快捷键命令是什么?一、CAD手动连续标注：1、打开需要标注的CAD平面，2、首先，点击标注图标进行第一次普通标注。

3、其次，点击连续标注图标进行第二次或三、四次标注。

直到需要的尺寸标注完毕。

4、在连续标注的同时只需要鼠标左键便可继续上次的动作，直到标注完成。

以上动作都是手动标注的，下面说一下快捷键的使用方法。

二、CAD连续标注快捷键：标注快捷键DLI 连续标注快捷键DCO1、首先：输入DLI，空格。

进行标注。

2、其次，输入DCO进行连续标注。

3、同样，在连续标注的同时只需要鼠标左键便可继续上次的动作，直到标注完成。

补充：CAD使用小技巧1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0 代表不转动;输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5.填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

解决方法：OP----显示---应用实体填充(打上勾)6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。

cad中尺寸链的标注方法-回复CAD（计算机辅助设计）中的尺寸链标注方法是一种常用的技术，它用于在CAD软件中准确记录和标记设计图上的尺寸参数。

尺寸链标注方法能够为设计师提供一个方便快捷的方式来记录和更新设计图的尺寸参数，从而在设计过程中提高效率和准确性。

本文将从基础开始，一步一步地介绍CAD中尺寸链的标注方法。

第一步，打开设计图纸首先，在CAD软件中打开设计图纸。

设计图纸是CAD设计的基础，它包含了设计师绘制的各种形状和尺寸参数。

在设计图纸中，我们需要标注尺寸链以确保设计的准确性。

第二步，选择标注工具一旦打开设计图纸，我们需要选择合适的标注工具。

在CAD软件中，通常有各种标注工具可供选择，如尺寸标注工具、直线标注工具、角度标注工具等。

我们需要根据具体的设计需求来选择合适的工具。

第三步，标注尺寸链接下来，我们开始标注尺寸链。

首先，我们可以选择尺寸标注工具，该工具通常具有线性尺寸标注、边界尺寸标注、径向尺寸标注等功能。

线性尺寸标注是最常见的标注方法，用于标注直线或者线段的长度。

选择线性尺寸标注工具后，我们需要指定起点和终点，并将尺寸值放置在标注线的一侧。

CAD软件通常会自动计算出所选线段的长度，并将其显示在标注线的上方或下方。

边界尺寸标注用于标注对象的整体尺寸。

选择边界尺寸标注工具后，我们需要选择要标注的对象并确认。

CAD软件会自动计算出所选对象的尺寸，并将其显示在标注线的一侧。

径向尺寸标注用于标注圆形或弧形对象的直径、半径或角度。

选择径向尺寸标注工具后，我们需要选择要标注的圆形或弧形对象，并确认。

CAD软件会自动计算出所选对象的尺寸，并将其显示在标注线的一侧。

在标注尺寸链时，我们可以根据实际需要进行多次标注。

这样可以确保我们记录了所有需要的尺寸参数，并提供更详细的设计信息。

第四步，更新尺寸链一旦标注了尺寸链，我们可能需要在设计过程中进行修改或更新。

在CAD 软件中，更新尺寸链非常简单。

我们只需选择需要更新的尺寸链，并使用CAD软件提供的编辑工具进行修改。

cad图形标注好尺寸的方法
线性标注：此类标注可以标注出水平方向和竖直方向或指定方向上的尺寸标注。

先创建一条线，然后执行线性标注命令。

拾取线的一端，再拾取另一端。

指定尺寸线的位置就可以了。

对齐标注：指尺寸线与2尺寸界线的起始点连线相平行。

与线性标注的方法是一样的。

基线标注：基线用于以第一个标注的第一条界线为基准，连续标注多个线性尺寸。

每个新尺寸线将自动偏移一个以避免重叠。

先画一条多段的的线段。

然后用线性标注标注第一段线，然后换成基线标注标注剩下的线段就可以了。

连续标注：连续标注是以前一个标注的第二条界线为基准，连续标注多个线性尺寸。

切记，在使用连续标注的时候，一定要先创建一个线性、坐标或者是角度坐标。

此类的方法与基线标注的方法是一样的
看了“cad图形如何标注好尺寸”的人还看了：
1.cad如何标注圆直径尺寸
2.CAD如何快速标注图形尺寸
3.CAD如何标注图形的尺寸距离
4.CAD怎么标注平面图尺寸
5.在cad图形里面怎么标注长度。

cad尺寸连续标注的基本步骤CAD尺寸连续标注的基本步骤一、引言在CAD设计中，尺寸连续标注是一项非常重要的工作，它可以确保设计图纸的可读性和准确性。

本文将介绍CAD尺寸连续标注的基本步骤，以帮助读者更好地理解和应用此技术。

二、准备工作在进行尺寸连续标注之前，首先需要准备好相关的CAD设计图纸。

确保图纸中的尺寸已经正确绘制，并且需要标注的尺寸已经完全确定。

三、选择标注工具CAD软件提供了多种标注工具，如线性尺寸、径向尺寸、角度尺寸等。

根据需要选择合适的标注工具，并在CAD软件中打开标注工具栏。

四、选择标注位置标注位置应该清晰、易读，并且不与其他标注产生混淆。

根据设计要求和实际情况，选择合适的位置进行标注。

五、开始标注1. 选择标注工具后，点击图纸上的第一个需要标注的尺寸线段。

标注线段时要注意线段的起点和终点，确保标注的尺寸准确。

2. 根据需要，设置标注的精度和显示形式。

CAD软件提供了设置标注精度的选项，可以根据实际需求设置合适的精度。

同时，还可以选择标注的显示形式，如带箭头的直线、圆弧等。

3. 标注完成后，根据需要移动和调整标注文字的位置，以确保标注的清晰可读。

六、连续标注在完成第一个标注后，可以使用CAD软件提供的连续标注功能，快速地进行其他尺寸的标注。

具体步骤如下：1. 选择连续标注工具，点击第一个标注的尺寸，然后按住鼠标左键不放，拖动鼠标到下一个需要标注的尺寸线段上，松开鼠标左键即可完成标注。

2. 连续标注时要注意标注的方向和顺序，确保标注的逻辑和准确性。

可以根据需要选择标注的方向，如水平方向、垂直方向或者任意方向。

3. 标注完成后，可以根据需要移动和调整标注文字的位置，以确保标注的清晰可读。

七、检查和修正完成尺寸连续标注后，需要对标注进行检查和修正，以确保标注的准确性和一致性。

具体步骤如下：1. 仔细检查每个标注的尺寸是否正确，并与设计要求进行对比。

2. 检查标注的位置是否清晰可读，并与其他标注进行比较，确保没有重叠或混淆的情况。
