浅谈无功补偿与无源滤波

无源滤波原理
无源滤波是指在滤波电路中不使用任何源元件（如电压源、电流源）的一种滤波方法。

它通过改变电路中的元件参数以实现信号的滤波效果。

无源滤波的原理基于电路中的元件特性和组合，通过调整电阻、电容、电感等参数来改变电路的频率响应特性。

这样就可以实现对特定频率的信号进行滤波，从而去除或降低其他频率的干扰信号。

在无源滤波中，最常用的元件是电容和电感。

电容具有对频率的依赖性，对高频信号有较低的阻抗，而对低频信号有较高的阻抗。

因此，可以通过串联或并联电容来实现对特定频率的信号滤波。

电感则是对频率变化敏感的元件，具有对低频信号有较低的阻抗，而对高频信号有较高的阻抗。

可以通过串联或并联电感来实现对特定频率的信号滤波。

通过调整无源滤波电路中电容和电感的数值和组合方式，可以实现不同类型的滤波效果。

比如，如果将一个电容和一个电感串联，可以实现一个低通滤波器，用于去除高频信号；将一个电容和一个电感并联，则可以实现一个高通滤波器，用于去除低频信号。

无源滤波原理的优点是结构简单、成本低廉，适用于一些对性能要求不高的滤波应用。

但由于没有源元件的放大作用，滤波
效果有限。

因此，在一些对滤波性能要求较高的应用中，可能需要使用有源滤波器或者其他滤波方法来实现更精确的滤波效果。

浅谈电气自动化中无功补偿技术无功补偿是电气自动化中非常重要的一项技术，它主要是为了改善电力系统中的功率因数，提高系统的稳定性和可靠性。

本文将从无功的定义、无功补偿的目的和方法以及无功补偿技术的应用等方面进行浅谈。

无功是指交流电路中的电流和电压之间存在相位差，导致电路并没有真正消耗和产生功率的能力，而只是在电网中流动的一种能量。

相比之下，有功就是我们通常所理解的电能，可以用来驱动电机、发热等实际效果。

功率因数则是衡量电路有功和无功的比例，通常用功率因数角来表示。

无功补偿的主要目的是提高电力系统的功率因数，减少电网的无效功率，优化电能的利用。

而无功补偿的方法主要有两种：静态无功补偿和动态无功补偿。

静态无功补偿是通过使用无功补偿装置（如电容器、电抗器）来补偿无功功率，从而提高功率因数。

而动态无功补偿则是通过电力电子器件（如STATCOM、SVC等）来实现无功补偿。

两种方法各有优劣，应根据具体情况选择合适的补偿方式。

无功补偿技术在电气自动化中有着广泛的应用。

在电力系统中，无功补偿能够提高电网的稳定性和可靠性，减少线路的潜在故障，降低电力损耗。

无功补偿还能提高输电能力，减少电线杆、变电站的建设和维护成本。

无功补偿技术还可以提高电动机的效率和降低谐波污染，改善电力质量。

在应用无功补偿技术时，还需注意一些问题。

在设计和选型无功补偿装置时，要考虑到系统的实际情况，如负载类型、运行状态等。

无功补偿装置的运行也需要合理的控制策略和保护机制。

在无功补偿装置的调试和运维中，还需要严格遵守相关的电力安全规范和维护程序，保证无功补偿系统的安全和可靠性。

无功补偿技术是电气自动化中不可或缺的一部分，它能够提高电力系统的质量和效率，降低能源消耗。

在实际应用中，要根据系统的需求和实际情况选择合适的补偿方式，并合理地设计和运维无功补偿装置，以确保系统的安全和稳定运行。

电气自动化领域还需要进一步研究和发展无功补偿技术，提高其性能和适用范围。

电力系统无功补偿及谐波滤波技术研究摘要：电力系统中的无功补偿和谐波滤波技术是重要的电能质量控制手段。

本文将就电力系统中无功补偿技术和谐波滤波技术进行研究，分析其原理、应用和最新发展。

引言：随着电力系统的不断发展和供电质量要求的提高，无功补偿和谐波滤波技术在电力系统中扮演着重要的角色。

如何有效地进行无功补偿和谐波滤波，已成为电力系统领域内的热点问题。

本文对无功补偿和谐波滤波技术进行研究和分析，旨在为电力系统设计和运维提供参考。

一、无功补偿技术研究1. 无功补偿技术的原理和分类无功补偿技术是通过改变电力系统中负载的无功功率来实现无功功率的平衡。

主要包括静态无功补偿设备（如电容器、电感器、静态无功发生器等）和动态无功补偿设备（如STATCOM、SVC等）。

通过对各种无功补偿设备的工作原理、特点和适用范围进行研究，可以为电力系统的无功补偿提供技术支持。

2. 无功补偿技术在电力系统中的应用无功补偿技术广泛应用于电力系统中，其主要目的是提高电力系统的功率因数、降低输电损耗、改善电压质量等。

在不同的电力系统中，根据系统的需求和运行特点，选择合适的无功补偿技术能够提高系统的稳定性和可靠性。

3. 无功补偿技术的最新发展随着电力系统的智能化发展，无功补偿技术也不断升级和更新。

目前，一些新型的无功补偿设备如电力电子补偿器（DSTATCOM）、多功能无功补偿器（MVAR）等，已经成为电力系统无功补偿的新方向。

此外，通过与电力系统的自动化和通信技术相结合，实现对无功补偿设备的智能化控制和管理，既提高了无功补偿的精度，又降低了维护成本。

二、谐波滤波技术研究1. 谐波滤波技术的原理和分类谐波滤波技术是通过对电力系统中的谐波进行滤除，使谐波电压和电流的失真程度降低。

常见的谐波滤波器包括被动滤波器、主动滤波器和混合滤波器。

通过对各种谐波滤波器的特点和适用范围进行研究，可以为电力系统的谐波控制提供技术支持。

2. 谐波滤波技术在电力系统中的应用谐波滤波技术广泛应用于电力系统中，其主要目的是降低谐波对电力系统的影响，提高电能质量。

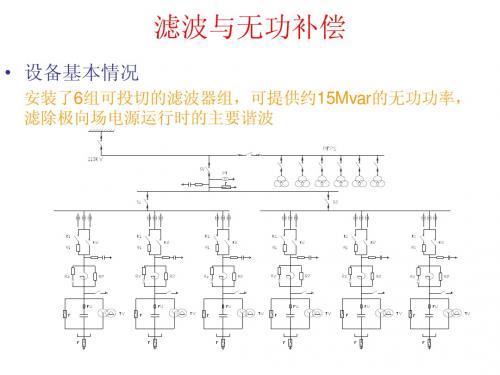

滤波补偿与无功补偿的区别一、综述普通无功补偿装置实现无功功率补偿是通过投切400V的普通电容器来实现的。

普通电容器的电压等级是400V，过压能力是1.1倍，过流能力是1.3倍。

谐波会叠加在基波上对电容器产生冲击，使电容器处于过压过流的状态，极易产生电容器的损坏或谐振事故。

电容器的故障会使功率因数下降，功率因数低于0.9供电公司会进行处罚。

滤波补偿装置实现无功功率补偿是通过投切电容电抗LC串联电路来实现的。

滤波电容器的电压等级是480V，过压能力是1.1倍，过流能力是2.0倍。

串联滤波电抗器会对电容器实现保护，同时电容器的技术参数较高，所以能实现电容补偿的安全运行。

电容电抗串联回路具有调谐频率（P7-189Hz），对低于这个频率的基波呈容性实现无功补偿的功能，对于高于这个频率的谐波电流呈感性，呈现低阻抗的滤波功能，也就是说在实现无功功率补偿的同时滤除系统中的谐波。

二、从谐波对电力系统的影响来说明普通无功补偿与滤波补偿的区别谐波造成电网污染，电网电压的严重畸变，影响线路的稳定运行和电网的质量，近年来供电部门对此越来越重视，要求用户将系统谐波的畸变率控制在安全线以下，所以普通的无功补偿装置会淡出市场被滤波补偿所取代。

三、对电力设备的影响来说明普通无功补偿与滤波补偿的区别A、由于谐波趋肤效应的影响，电缆电线过热，绝缘老化加速，易损坏并导致线间短路和接地故障引起电气火灾和人身电击事故；造成能源浪费同时降低电缆铜排使用寿命；B、变压器和马达的过热，损坏甚至于烧毁；补偿功率因数的装置上还可能由于谐波的放大，产生并联电容器过热、损坏或谐振事故；C、断路器及漏电保护装置、接触器、热继电器等电气保护元件过热，失灵，误动作，接地保护装置功能失常；D、中性线过负荷、发热，甚至于烧损、着火；E、谐波导致继电保护装置误动作，导致开关元件误动作，使电气测量仪表计量不准确；F、谐波在负载与负载间相互影响，降低了生产设备的操作精度与工艺准确度。

浅谈电力系统中的无功补偿【摘要】电力系统中的无功补偿是保障系统稳定运行的重要措施之一。

本文从无功功率的概念入手，介绍了无功补偿在电力系统中的作用以及其不同的补偿方式。

也探讨了如何选择适合的无功补偿设备以及无功补偿的发展趋势。

通过本文可以了解到无功补偿在电力系统中的重要性，以及未来的发展方向。

希望本文能帮助读者深入了解无功补偿在电力系统中的关键作用，促进该领域的进一步发展。

【关键词】电力系统、无功补偿、无功功率、作用、方式、设备选择、发展趋势、重要性、发展方向。

1. 引言1.1 电力系统中的无功补偿简介在电力系统中，无功补偿是一个非常重要的概念。

无功电力在电力系统中并不执行有用的功，但却占据了系统的传输能力和设备容量，因此造成了能源的浪费和系统的效率下降。

无功补偿的作用就是通过补偿无功功率，使得电力系统中的功率因数接近1，提高系统的效率和稳定性。

无功功率的概念指的是电力系统中的无功电流和电压的乘积，是一个虚功率。

无功功率会导致电力系统中的电压下降，设备过热，甚至系统的停电，所以需要进行无功补偿。

无功补偿的方式包括静态无功补偿和动态无功补偿，可以通过改变电容器或电感器的连接状态来实现无功功率的补偿。

选择适合的无功补偿设备对于电力系统的运行非常重要，常见的无功补偿设备有电容器、电感器、静止无功发生器等。

随着科技的发展，无功补偿技术也在不断创新，未来的无功补偿设备可能会更加智能化和高效化。

无功补偿在电力系统中具有重要的意义，对于提高系统的效率和稳定性至关重要。

未来，随着电力工业的发展，无功补偿技术也将不断进步，为电力系统的运行带来更多的便利和效益。

2. 正文2.1 无功功率的概念无功功率是电力系统中的一个重要参数，它是指在交流电路中，电压和电流之间的相位差所引起的功率。

在传统的电力系统中，电动机、变压器和电容器等设备均会产生无功功率。

无功功率不产生功率输出，但却消耗了输电线路和设备上的能量，降低了系统的运行效率。

无功功率补偿及滤波补偿电能质量越来越重要，提高功率因数是较重要的手段，不仅节约用电成本而且投资效益十分显著。

电网中的变压器，电机、感应加热器、线圈等感性负载的电流滞后产生的磁场反向能称为无功功率。

此外电力的输送也会产生大量的无功功率。

它们导致：■增加电能消耗及用电成本■增大电网功率损耗及电网压降■降低输电效率■增加变压器损耗及配电电缆尺寸■引发瞬变，暂态，波动，畸变，下凹等各种负载的功率因数负载类别半载～满载感应电机0.6～0.9一般工业0.6～0.8造纸工业0.5～0.8化工设备0.75～0.85电弧炉0.6～0.8水泥工业0.75～0.85交流焊机0.35～0.4钢铁工业0.6～0.85塑胶工业0.6～0.75感性负载的电流滞后谐波的产生及影响：电力系统中大量非线性或直流设备产生大量的谐波，造成波形畸变而严重影响电能质量及威胁设备及电网的安全运行。

谐振：在谐波负载的电力系统，投入的电容器会造成谐振，使电网及器件发生严重故障，就电容器而言，并联谐振使谐波电流放大，造成电容器严重过电流而损坏，串联谐振使电容器严重过电压而损坏，在谐波情况下，除了电容器，对补偿系统中的电抗器，接触器，熔断器等器件均应考虑谐波承受裕度的安全可靠。

■电容器的电压升高电容器串联电抗器后，电容器端电压上升即：UC＝U＋UL＋UHUC：电容器串联电抗器后的端电压U：系统电压UL：流入串联电抗器谐波电流造成的电压升高UH：流入电容器各次谐波电流造成的电压升高根据串联不同电抗率，UL为：UL＝UC／（1－U）无功补偿主要器件■电容器产生超前无功功率以补偿滞后的无功功率，稳定电网电压，进行电网波形校正。

低压从100V～1000V，容量从1KV AR～100KV AR（单台），1000KV AR（装置）■电抗器针对电网非线性负载的谐波污染，与电容器串联谐振组成去谐电容器组，降低谐波畸变达到清洁电网的目的。

■接触器作为开关器件切换电容器组，开关操作有机械方式为主，对快速负荷应采用电子开关方式，如电焊机，吊机等。

浅谈电气自动化中无功补偿技术无功补偿技术是电气自动化中一个非常重要的技术领域，在电力系统中起着至关重要的作用。

本文将从理论和应用两个方面浅谈电气自动化中无功补偿技术。

我们需要了解无功补偿的基本概念。

在电力系统中，由于负荷的感性或容性特性，会使电网中存在一定的无功电流。

这些无功电流会导致电网中的电压降低，功率因数下降，甚至引起电力系统的不稳定运行。

为了保持电网的稳定运行，需要进行无功补偿，以消除或减少无功电流。

无功补偿技术主要包括静态无功补偿和动态无功补偿两种形式。

静态无功补偿主要是通过电容器或电感器与电网并联或串联连接，通过改变这些无功元件的电流来实现功率因数的改善。

而动态无功补偿则是通过控制器对无功电流进行监测和调节，以实现无功功率的补偿。

这两种技术各有优势和适用范围，可以根据电力系统的实际需求来选择使用。

在无功补偿技术的应用中，最常见的就是静态无功补偿。

静态无功补偿主要通过电容器和电感器来实现无功功率的补偿。

电容器主要用于补偿感性无功，而电感器主要用于补偿容性无功。

在电网中，感性无功主要由电动机、变压器等感性负载引起，而容性无功则主要由电子设备等容性负载引起。

通过合理配置和控制电容器和电感器，可以提高电网的功率因数，并减少无功电流的损耗。

无功补偿技术是电气自动化中一个重要的技术领域，对于电力系统的稳定运行和能效提升起着重要作用。

通过合理配置和控制电容器和电感器，可以实现静态无功补偿；而通过电力电子器件的应用，可以实现动态无功补偿。

这些技术的应用可以提高电力系统的功率因数，减少无功损耗，并提高电能利用效率。

未来，随着电力系统的智能化和自动化水平的提高，无功补偿技术还将得到更广泛的应用和发展。
