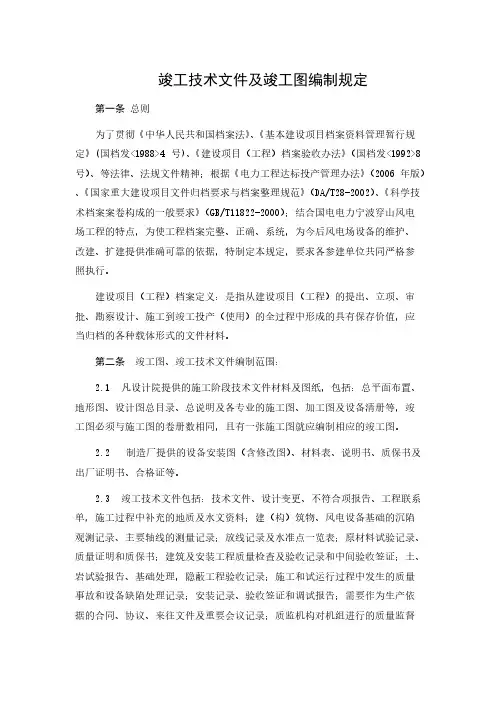

竣工技术文件及竣工图编制规定第一条总则为了贯彻《中华人民共和国档案法》、《基本建设项目档案资料管理暂行规定》（国档发〈1988〉4 号)、《建设项目（工程)档案验收办法》(国档发<1992〉8 号）、等法律、法规文件精神；根据《电力工程达标投产管理办法》（2006 年版）、《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）、《科学技术档案案卷构成的一般要求》（GB/T11822—2000)；结合国电电力宁波穿山风电场工程的特点，为使工程档案完整、正确、系统，为今后风电场设备的维护、改建、扩建提供准确可靠的依据,特制定本规定，要求各参建单位共同严格参照执行。
建设项目(工程）档案定义：是指从建设项目（工程）的提出、立项、审批、勘察设计、施工到竣工投产（使用）的全过程中形成的具有保存价值，应当归档的各种载体形式的文件材料.第二条竣工图、竣工技术文件编制范围:2.1 凡设计院提供的施工阶段技术文件材料及图纸，包括：总平面布置、地形图、设计图总目录、总说明及各专业的施工图、加工图及设备清册等，竣工图必须与施工图的卷册数相同，且有一张施工图就应编制相应的竣工图.2。
2 制造厂提供的设备安装图（含修改图）、材料表、说明书、质保书及出厂证明书、合格证等.2。
3 竣工技术文件包括：技术文件、设计变更、不符合项报告、工程联系单，施工过程中补充的地质及水文资料；建(构）筑物、风电设备基础的沉陷观测记录、主要轴线的测量记录；放线记录及水准点一览表；原材料试验记录、质量证明和质保书；建筑及安装工程质量检查及验收记录和中间验收签证；土、岩试验报告、基础处理,隐蔽工程验收记录;施工和试运行过程中发生的质量事故和设备缺陷处理记录；安装记录、验收签证和调试报告；需要作为生产依据的合同、协议、来往文件及重要会议记录；质监机构对机组进行的质量监督评价文件,声像材料等。
具体的内容见《电力工程达标投产管理办法》（2006 年版）中“工程资料与档案管理”考核内容及《国家重大建设项目文件归档要求与档案整理规范》中“国家重大建设项目文件归档范围和保管期限表”的内容.第三条职责各参建单位应在承包合同及各自的职责范围内做好本工程文件材料的形成、积累、整理、编制、保管和移交工作.按谁承包,谁负责的原则,及时向建设单位移交完整、准确、系统的竣工档案资料。

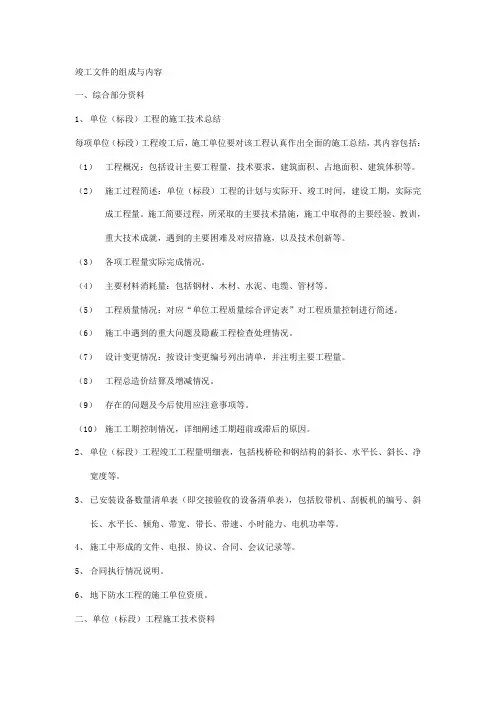

竣工文件的组成与内容一、综合部分资料1、单位（标段）工程的施工技术总结每项单位（标段）工程竣工后，施工单位要对该工程认真作出全面的施工总结，其内容包括：（1）工程概况：包括设计主要工程量，技术要求，建筑面积、占地面积、建筑体积等。
（2）施工过程简述：单位（标段）工程的计划与实际开、竣工时间，建设工期，实际完成工程量。
施工简要过程，所采取的主要技术措施，施工中取得的主要经验、教训，重大技术成就，遇到的主要困难及对应措施，以及技术创新等。
（3）各项工程量实际完成情况。
（4）主要材料消耗量：包括钢材、木材、水泥、电缆、管材等。
（5）工程质量情况：对应“单位工程质量综合评定表”对工程质量控制进行简述。
（6）施工中遇到的重大问题及隐蔽工程检查处理情况。
（7）设计变更情况：按设计变更编号列出清单，并注明主要工程量。
（8）工程总造价结算及增减情况。
（9）存在的问题及今后使用应注意事项等。
（10）施工工期控制情况，详细阐述工期超前或滞后的原因。
2、单位（标段）工程竣工工程量明细表，包括栈桥砼和钢结构的斜长、水平长、斜长、净宽度等。
3、已安装设备数量清单表（即交接验收的设备清单表），包括胶带机、刮板机的编号、斜长、水平长、倾角、带宽、带长、带速、小时能力、电机功率等。
4、施工中形成的文件、电报、协议、合同、会议记录等。
5、合同执行情况说明。
6、地下防水工程的施工单位资质。
二、单位（标段）工程施工技术资料1、单位（标段）工程开工报告2、设计图纸会审记录3、各分部分项工程的技术交底记录。
4、施工组织设计或施工方案、作业规程、技术措施。
5、控制网设置资料、工程定位测量记录、基槽及各层放线及复侧记录。
6、沉降观测记录、建筑物控制点垂直及水平标高测量记录。
7、施工安全措施、环保措施。
8、单位（标段）工程施工日志。
9、混凝土施工日志、施工记录。
10、工程质量整改通知单及整改结果。
11、设计变更通知单（按顺序排列编号并与竣工图的整理一致）三、单位（标段）工程质量保证技术资料1、通用部分（1）石灰、砂、碎（卵）石检验报告（2）水泥合格证、试验报告、物理和化学分析报告。
竣工技术文件及竣工图编制规定1。
目的为了贯彻国家《关于加强重点工程项目档案工作的通知》、《关于做好基本建设项目档案资料管理工作》及《建设项目(工程）档案验收办法》等文件精神、根据《火电机组达标投产考核标准（2001年版）》，为使今后电厂设备的维护、改建、扩建能有准确可靠的依据，特制订了本规定.2. 适用范围本制度适用于国电＊*发电有限公司2×600MW超临界机组一期工程的建设。
要求施工单位、设计单位、监理单位及业主共同做好竣工图、竣工技术文件的编制、审核与验收工作.3。
竣工图、竣工技术文件编制范围：3.1 凡设计院提供的施工阶段技术文件材料及图纸,包括：总平面布置、地形图、设计图总目录、总说明及各专业的施工图、加工图及设备清册等。
竣工图必须与施工图的卷册数相同.3。
2制造厂提供的设备安装图、材料表、说明书、合格证等.3.3竣工技术文件包括：变更单、联系单、技术记录、各级验收记录、原材料合格证及材料质量证明书、施工测量记录、设备及管线的安装记录、会议记录及声像材料等.具体的内容见《火电机组达标投产考核标准（2001年版）》中“工程档案管理"考核内容及“附录C：工程档案管理项目实施细则”（见附录GDFX—GZ19-01）.4.竣工技术文件编制规定：4.1装帧要求：竣工技术文件装帧采用A4硬面夹，硬面上要有工程名称、单位工程名称、本卷册名称及施工单位名称,所有名称应填写全称，其中的本卷册名称必须简明、准确揭示该卷册的文件材料内容。
4.2文件内容及编排程序第一页：卷册封面：其内容项目和填写要求必须符合科技档案国家标准的要求.第二页：卷内目录：其内容项目和填写要求必须符合科技档案国家标准的要求.卷册中的每一项具体内容都必须在目录中一一列出。
第三页：内封面，内容与外封面相同第四页：施工单位负责、编制人等审查签字以下的具体内容参考如下：1，工程概况2，重要文件3，施工技术记录及调试记录4,变更单、工程联系单及汇总表5，焊接材料、钢材、混凝土等合格证及试验报告6，缺陷处理记录7，照片8，其它未列出项目，具体内容见《火电机组达标投产考核标准(2001年版）》中“工程档案管理”考核内容及“附录C：工程档案管理项目实施细则”。
工程施工竣工图规范最新版一、竣工图的编制内容：1、竣工图应当包括以下内容：（1）竣工概况图：反映工程建设项目的总体情况，包括开挖深度、地平高度、结构平面布置等；（2）安全及技术要求图：重点反映工程建设项目的安全性和技术要求，如建筑结构、设备安装等；（3）竣工验收图：反映工程建设项目已经完成验收的部分，包括验收日期、验收人员等；（4）竣工检查记录：记录工程建设项目竣工过程中的关键检查内容及结果，如工程质量、安全情况等。
二、竣工图的编制要求：1、竣工图应当符合相关法律法规和标准的规定，具有法律效力；2、竣工图应当由具有相关资质和经验的设计单位负责编制，设计单位应当对竣工图的真实性和准确性负责；3、竣工图应当反映工程建设项目的实际情况，包括设计要求、现场施工情况等，不得虚假编造；4、竣工图应当完整、清晰、准确、无误，必须包括必要的文字说明和图样标注；5、竣工图应当经过相关部门审核，并获得批准后方可使用。
三、竣工图的提交程序：1、竣工图应当在工程建设项目完工后立即编制，由设计单位组织相关人员进行确认；2、竣工图应当在提交前经过建设单位及相关部门的审核，并获得批准后方可提交；3、竣工图的提交应当符合相关文件要求，并按规定的程序进行，不得擅自更改或篡改。
四、竣工图的保存与归档：1、竣工图应当保存至建设单位的档案馆，定期进行更新和维护；2、竣工图的保存期限按照相关规定执行，必要时可进行延长，但需经过备案；3、竣工图的档案管理应当符合相关规定，如有需要，可进行电子化管理，但需保证数据的安全性和完整性。
五、竣工图的使用与查阅：1、竣工图属于工程建设项目的重要文件，建设单位应当妥善保管，并在需要时提供给相关部门使用；2、竣工图的查阅应当遵守相关规定，不得擅自翻阅或外传，如有必要可以进行复印或借阅，但需经过书面申请和批准。
六、竣工图的违规处理：1、对于不符合规定的竣工图，相关责任人应当承担相应的责任，包括但不限于处罚、通报批评等；2、对于故意虚假的竣工图，将依法追究法律责任，并承担相应的经济赔偿责任；3、对于违规使用竣工图或泄露竣工图的行为，将依法追究相关责任人的法律责任。
竣工技术文件及竣工图编制规定第一条总则为了贯彻《中华人民共和国档案法》、《基本建设项目档案资料管理暂行规定》(国档发<1988>4 号)、《建设项目（工程）档案验收办法》（国档发<1992>8 号）、等法律、法规文件精神；根据《电力工程达标投产管理办法》（2006 年版）、《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）、《科学技术档案案卷构成的一般要求》（GB/T11822-2000）；结合国电电力宁波穿山风电场工程的特点，为使工程档案完整、正确、系统，为今后风电场设备的维护、改建、扩建提供准确可靠的依据，特制定本规定，要求各参建单位共同严格参照执行。
建设项目（工程）档案定义：是指从建设项目（工程）的提出、立项、审批、勘察设计、施工到竣工投产（使用）的全过程中形成的具有保存价值，应当归档的各种载体形式的文件材料。
第二条竣工图、竣工技术文件编制范围：2.1 凡设计院提供的施工阶段技术文件材料及图纸，包括：总平面布置、地形图、设计图总目录、总说明及各专业的施工图、加工图及设备清册等，竣工图必须与施工图的卷册数相同，且有一张施工图就应编制相应的竣工图。
2.2 制造厂提供的设备安装图（含修改图）、材料表、说明书、质保书及出厂证明书、合格证等。
2.3 竣工技术文件包括：技术文件、设计变更、不符合项报告、工程联系单，施工过程中补充的地质及水文资料；建（构）筑物、风电设备基础的沉陷观测记录、主要轴线的测量记录；放线记录及水准点一览表；原材料试验记录、质量证明和质保书；建筑及安装工程质量检查及验收记录和中间验收签证；土、岩试验报告、基础处理，隐蔽工程验收记录；施工和试运行过程中发生的质量事故和设备缺陷处理记录；安装记录、验收签证和调试报告；需要作为生产依据的合同、协议、来往文件及重要会议记录；质监机构对机组进行的质量监督评价文件，声像材料等。
具体的内容见《电力工程达标投产管理办法》（2006 年版）中“工程资料与档案管理”考核内容及《国家重大建设项目文件归档要求与档案整理规范》中“国家重大建设项目文件归档范围和保管期限表”的内容。
建筑工程竣工图的编制要求与审核要点竣工图的概念：1、竣工图的定义：竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图。
《建设工程文件归档整理规范》GB/T50328-2014中2.0.6条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。
竣工图的相关规范：《建设工程文件归档整理规范》CB/T50328-2014；《建设工程质量管理条例》中华人民共和国国务院令第279号《国家建委关于编制基本建设工程竣工图的几项暂行规定》《建设工程文件归档整理规范》GB/T50328-2014：2.0.6 竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。
4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面（297mm ×210mm）。
图纸宜采用国家标准图幅。
4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。
4.2.8 所有竣工图均应加盖竣工图章。
1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
2 竣工图章示例如下图：（80×50mm）3 竣工图章尺寸为：50mm×80mm。
4 竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
4.2.9 竣工图的绘制与改绘应符合国家现行有关制图标准的规定。
2、设计图、施工图、竣工图的区别：设计图、施工图、竣工图这三种图在工程的不同阶段和时间产生，也与不同经济活动相对应。
设计图、施工图、竣工图分析表建设工程竣工图是城建档案的重要组成部分，是建设工程档案的核心，竣工图是工程竣工后交工验收、改建、扩建、维护管理的重要依据。
竣工图是城市规划、建设、管理的重要依据。
竣工图是工程维护管理的重要依据。
竣工图是司法鉴定裁决的法律凭证。
（一）竣工图
1．设计单位编制竣工图：依据DL/T 5229—2005“电力工程竣工文件编制规定”。
竣工图审核应由竣工图编制单位负责。
对于“DL/T 5229—2005标准”规定，不再编制的四级图、五级图的，业主应以有效方式明确要求,由设计单位编制，还是施工单位编制。
2．施工单位编制竣工图：依据DA/T28-2002中有关“竣工图的编制规定”。
3．引进项目、国外设备的白图与电子签署问题，应在技术合同中明确。
竣工图，按规定应由外方签字确认。
可由外方工代或出具委托函委托有关单位签字确认。
不得使用复印图归档。
（二）竣工图章
1．设计单位编制的竣工图，按照DL/T5229-2005的要求，图中标识了“竣工阶段”，且图标中已有各级责任者的签署。
则不需再按DA/T28标准中的竣工图章式样加盖。
因为图标中既有“竣工阶段”、“图号”等标识，又有各级责任者的签署，已起到了标识和可追溯的作用。
这也符合DA/T28标准中“行业主管部门规定由设计单位编制竣工图的，按要求签署竣工图标”。
2．施工单位编制的竣工图，应按国家档案局DA/T 28—2002标准的“竣工图章”式样加盖。
签署及审核手续要完备，不得代签。
3．竣工图章应使用红色印泥，盖在图标栏上方的空白处。
（三）监理文件、设备出厂质量证明文件，《工程建设监理规定》、“制造行业对出厂质量”规定的移交范围与DA/T 28—2002“归档范围”有矛盾时，应以国家档案局DA/T 28—2002要求的“归档范围”移交。
以上检验结果汇总表按不同类别以合同段为单位组卷。
2、桥梁竣工验收荷载实验报告特大桥梁竣工后必须进行荷载试验。
大桥竣工后应按一定频率抽样进行荷载试验。
负责荷载试验的单位在完成荷载试验项目后应提供详尽的试验报告。
以合同段为单位组卷。
3、隧道结构整体安全性等检测报告以合同段为单位组卷。
凡承包人根据施工设计图施工的工程或由业主委托承包人自行设计的永久工程在工程竣工后必须编制竣工图。
竣工图由施工单位编制。
以下是对编制竣工图的常规要求和一般规定。
1、竣工图是竣工文件的重要组成部分，其编制工作量大，必须细致认真办理。
公路工程按常规制图法进行绘制（机电和房屋建筑工程从其行业规定）。
对绘制的竣工图的基本要求务必达到：⑴完全真实反映工程施工的成果（即竣工验收时的实际情况）；⑵对有工程量的结构物，按图上所绘图形形状和标注的几何尺寸（含标高），能够计算出各分项工程数量。
⑶根据绘制完毕的竣工图能够实施施工放样并能修建出同已竣工完全相同的结构物。
2、竣工图按参照施工设计图编册。
每册均应包括图纸目录、竣工说明、工程数量表和竣工图等基本内容。
图纸和图册封面采用规定样式。
3、竣工图标准幅面尺寸为297*420（A3），大于此幅面的应按A3折叠，并将页号外露。
4、竣工图内的所有图形、表格和文字一律用计算机绘制成图和打印，并刻录光盘连同其它文件一并报送归档。
5、无论对施工图是否更改，均应重新绘制竣工图；一律不采用对施工设计图进行扛改或划改代替竣工图的作法。
所绘竣工图均应符合规定的图框（包括标题栏）统一标准。
6、竣工图内各栏签字必须齐全完整，不留空缺。
施工单位完成制图后需制图者和复核者签字，专业监理工程师在审核处签字。
施工单位技术负责人（项目总工程师）和监理单位现场负责人（项目总监）应对本合同或本项目的全部竣工图逐页签字。
所有签字必须是手书。
业主代表应对竣工图进行最后综合核查，符合规定要求后在图册封面上签字。
7、竣工图内所有的里程桩号一律为施工设计图中的里程桩号。
9 竣工图（D类）编制内容与要求竣工图是建筑工程竣工档案的中最重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位进行绘制。
9.1 基本编制要求9.1.1 凡按施工图施工没有变动的，由竣工图的编制单位在施工图图签附近空白处加盖并签署竣工图章。
9.1.2 凡一般性图纸变更，编制单位可根据设计变更依据,在施工图上直接改绘，并加盖及签署竣工图章。
9.1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
9.1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
9.1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。
9.1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。
9.1.1竣工图均按单位工程进行整理。
9.1.2“竣工图”标志应具有明显的“竣工图”字样，并包括有编制单位名称、制图人、审核9.1.3 凡工程现状与施工图不相符的内容，全部要按工程竣工现状清楚、准确地在图纸上予以修正，如工程图纸会审中提出的修改意见、工程洽商或设计变更的修改内容、施工过程中建设单位和施工单位双方协商的修改（无工程洽商）等都应如实绘制在竣工图上。
9.1.4专业竣工图应包括各部位、各专业深化（二次）设计的相关内容，不得漏项、重复。
9.1.5凡结构形式改变、工艺改变、平面布置改变、项目改变以及其它重大改变，或者在一张图纸上改动部分大于40%以及修改后图面混乱，分辨不清的图纸均需重新绘制。
9.1.6 编制竣工图，必须采用不褪色的绘图墨水。
